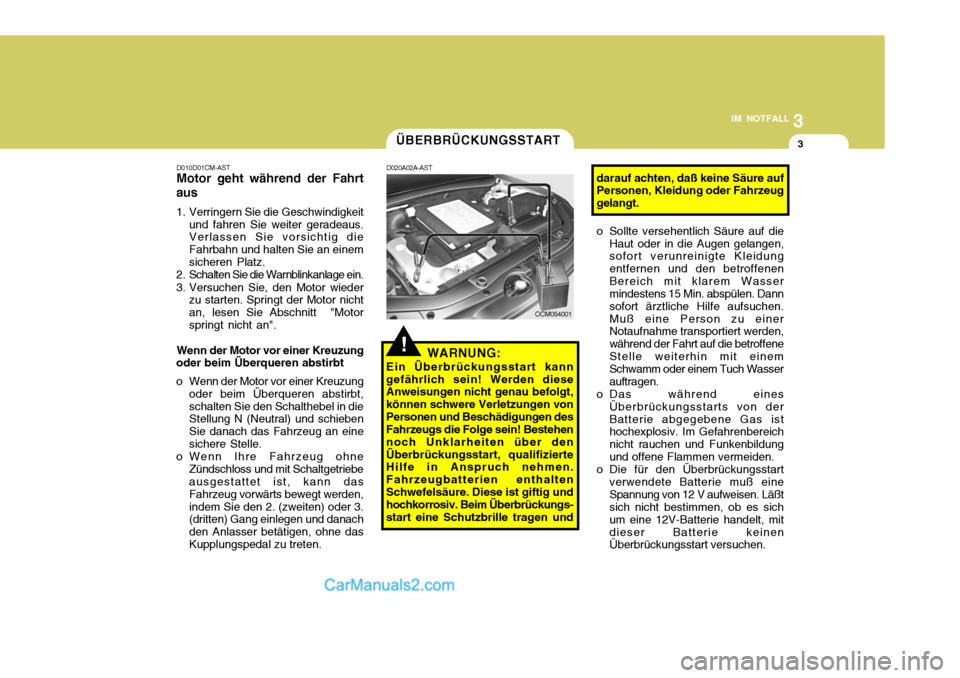

Page 211 of 308

3
IM NOTFALL
3ÜBERBRÜCKUNGSSTART
OCM054001
D010D01CM-AST Motor geht während der Fahrt
aus
1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einemsicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motorspringt nicht an".
Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt
o Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt, schalten Sie den Schalthebel in die Stellung N (Neutral) und schieben Sie danach das Fahrzeug an einesichere Stelle.
o Wenn Ihre Fahrzeug ohne Zündschloss und mit Schaltgetriebe ausgestattet ist, kann das Fahrzeug vorwärts bewegt werden,indem Sie den 2. (zweiten) oder 3. (dritten) Gang einlegen und danach den Anlasser betätigen, ohne dasKupplungspedal zu treten. D020A02A-AST
WARNUNG:
Ein Überbrückungsstart kanngefährlich sein! Werden diese Anweisungen nicht genau befolgt, können schwere Verletzungen vonPersonen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen noch Unklarheiten über denÜberbrückungsstart, qualifizierte Hilfe in Anspruch nehmen. Fahrzeugbatterien enthaltenSchwefelsäure. Diese ist giftig und hochkorrosiv. Beim Überbrückungs- start eine Schutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeug gelangt.
!
o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenenBereich mit klarem Wasser mindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen.Muß eine Person zu einer Notaufnahme transportiert werden, während der Fahrt auf die betroffeneStelle weiterhin mit einem Schwamm oder einem Tuch Wasser auftragen.
o Das während eines
Überbrückungsstarts von derBatterie abgegebene Gas ist hochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildungund offene Flammen vermeiden.
o Die für den Überbrückungsstart
verwendete Batterie muß eine
Spannung von 12 V aufweisen. Läßt sich nicht bestimmen, ob es sich um eine 12V-Batterie handelt, mitdieser Batterie keinen Überbrückungsstart versuchen.

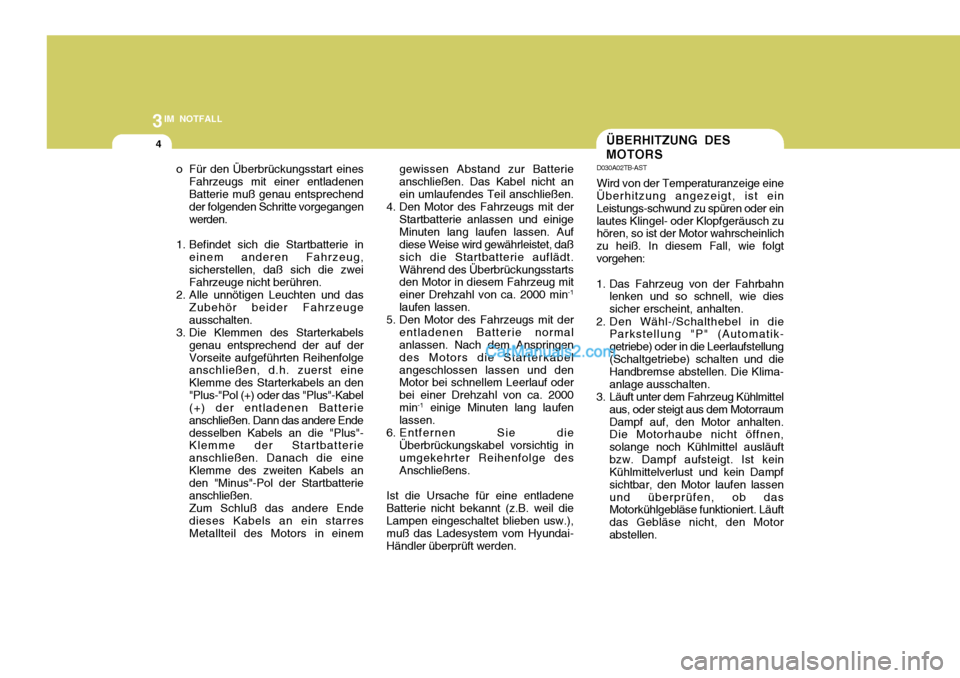

Page 212 of 308

3IM NOTFALL
4ÜBERHITZUNG DES MOTORS
gewissen Abstand zur Batterie anschließen. Das Kabel nicht anein umlaufendes Teil anschließen.
4. Den Motor des Fahrzeugs mit der
Startbatterie anlassen und einigeMinuten lang laufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt.Während des Überbrückungsstarts den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min -1
laufen lassen.
5. Den Motor des Fahrzeugs mit der
entladenen Batterie normal anlassen. Nach dem Anspringen des Motors die Starterkabelangeschlossen lassen und den Motor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000min -1
einige Minuten lang laufen
lassen.
6. Entfernen Sie die Überbrückungskabel vorsichtig in umgekehrter Reihenfolge des Anschließens.
Ist die Ursache für eine entladeneBatterie nicht bekannt (z.B. weil die Lampen eingeschaltet blieben usw.), muß das Ladesystem vom Hyundai-Händler überprüft werden.
o Für den Überbrückungsstart eines
Fahrzeugs mit einer entladenenBatterie muß genau entsprechend der folgenden Schritte vorgegangen werden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug, sicherstellen, daß sich die zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das Zubehör beider Fahrzeugeausschalten.
3. Die Klemmen des Starterkabels
genau entsprechend der auf derVorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eine Klemme des Starterkabels an den"Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterie anschließen. Dann das andere Endedesselben Kabels an die "Plus"- Klemme der Startbatterie anschließen. Danach die eineKlemme des zweiten Kabels an den "Minus"-Pol der Startbatterie anschließen. Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil des Motors in einem D030A02TB-AST Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungs-schwund zu spüren oder einlautes Klingel- oder Klopfgeräusch zu hören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgtvorgehen:
1. Das Fahrzeug von der Fahrbahn lenken und so schnell, wie diessicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die Parkstellung "P" (Automatik-getriebe) oder in die Leerlaufstellung(Schaltgetriebe) schalten und die Handbremse abstellen. Die Klima- anlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel
aus, oder steigt aus dem MotorraumDampf auf, den Motor anhalten. Die Motorhaube nicht öffnen, solange noch Kühlmittel ausläuftbzw. Dampf aufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motor laufen lassenund überprüfen, ob das Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motorabstellen.

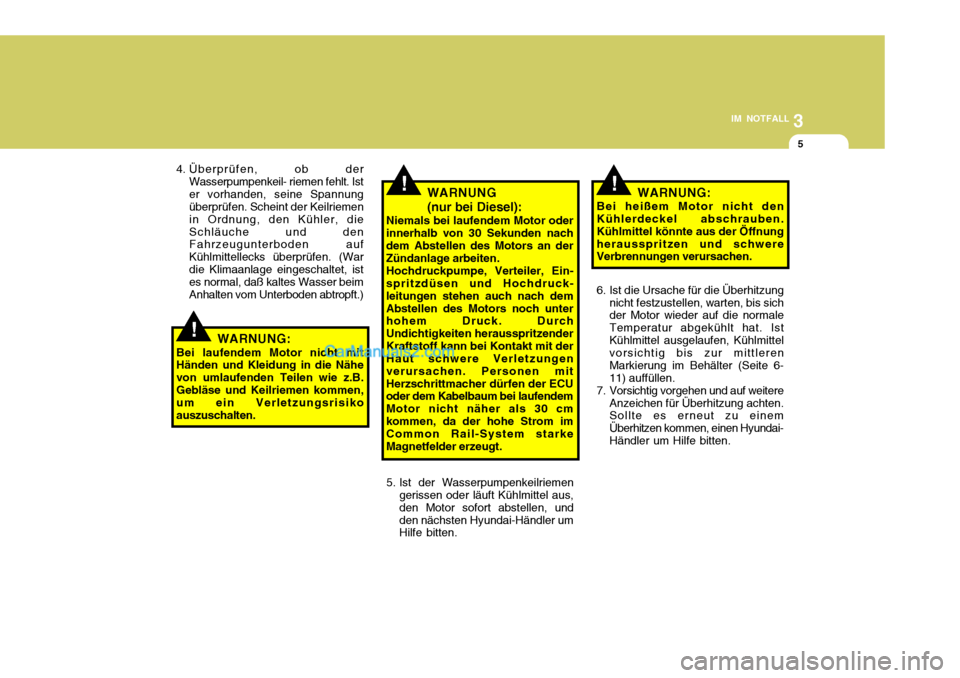

Page 213 of 308

3
IM NOTFALL
5
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder
innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.
Hochdruckpumpe, Verteiler, Ein-
spritzdüsen und Hochdruck- leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzenderKraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mitHerzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cmkommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.
WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B.Gebläse und Keilriemen kommen, um ein Verletzungsrisiko auszuschalten.
5. Ist der Wasserpumpenkeilriemengerissen oder läuft Kühlmittel aus,den Motor sofort abstellen, undden nächsten Hyundai-Händler um Hilfe bitten.!
4. Überprüfen, ob der
Wasserpumpenkeil- riemen fehlt. Ist er vorhanden, seine Spannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, dieSchläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (Wardie Klimaanlage eingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.)
!
6. Ist die Ursache für die Überhitzungnicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. IstKühlmittel ausgelaufen, Kühlmittel vorsichtig bis zur mittleren Markierung im Behälter (Seite 6-11) auffüllen.
7. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten. Sollte es erneut zu einem Überhitzen kommen, einen Hyundai-Händler um Hilfe bitten.
!WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnungherausspritzen und schwere Verbrennungen verursachen.

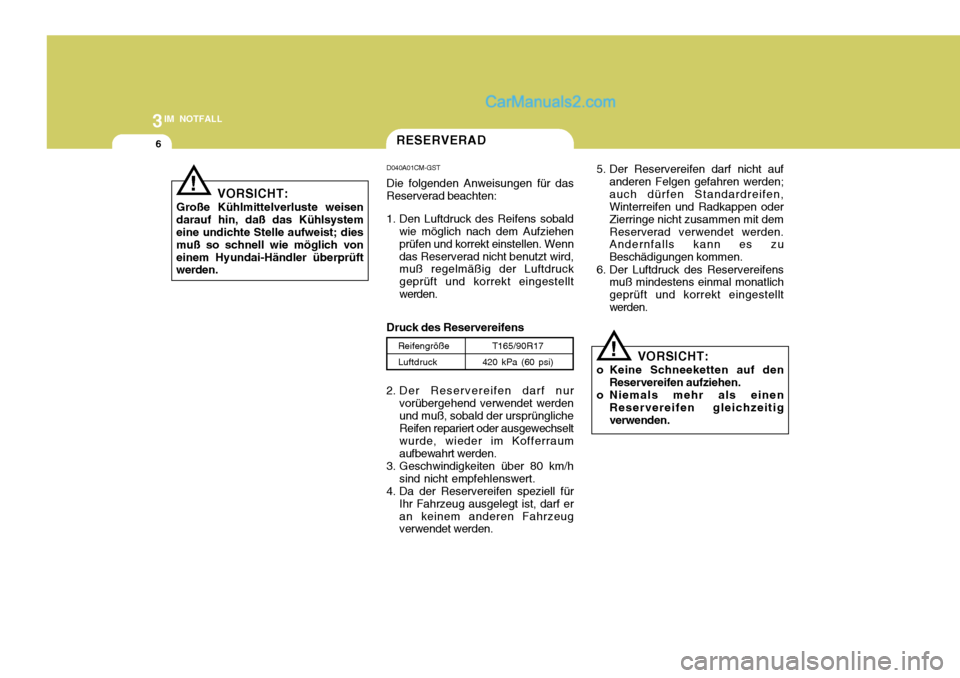

Page 214 of 308

3IM NOTFALL
6
VORSICHT:
Große Kühlmittelverluste weisen darauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies muß so schnell wie möglich voneinem Hyundai-Händler überprüft werden.
!
RESERVERAD
D040A01CM-GST Die folgenden Anweisungen für das Reserverad beachten:
1. Den Luftdruck des Reifens sobald wie möglich nach dem Aufziehen prüfen und korrekt einstellen. Wenndas Reserverad nicht benutzt wird, muß regelmäßig der Luftdruck geprüft und korrekt eingestelltwerden.
Druck des Reservereifens
2. Der Reservereifen darf nur vorübergehend verwendet werdenund muß, sobald der ursprüngliche Reifen repariert oder ausgewechselt wurde, wieder im Kofferraumaufbewahrt werden.
3. Geschwindigkeiten über 80 km/h
sind nicht empfehlenswert.
4. Da der Reservereifen speziell für Ihr Fahrzeug ausgelegt ist, darf eran keinem anderen Fahrzeug verwendet werden.
Reifengröße LuftdruckT165/90R17
420 kPa (60 psi) 5. Der Reservereifen darf nicht auf
anderen Felgen gefahren werden; auch dürfen Standardreifen, Winterreifen und Radkappen oder Zierringe nicht zusammen mit demReserverad verwendet werden. Andernfalls kann es zu Beschädigungen kommen.
6. Der Luftdruck des Reservereifens muß mindestens einmal monatlichgeprüft und korrekt eingestelltwerden.
VORSICHT:
o Keine Schneeketten auf den Reservereifen aufziehen.
o Niemals mehr als einen
Reservereifen gleichzeitig verwenden.!

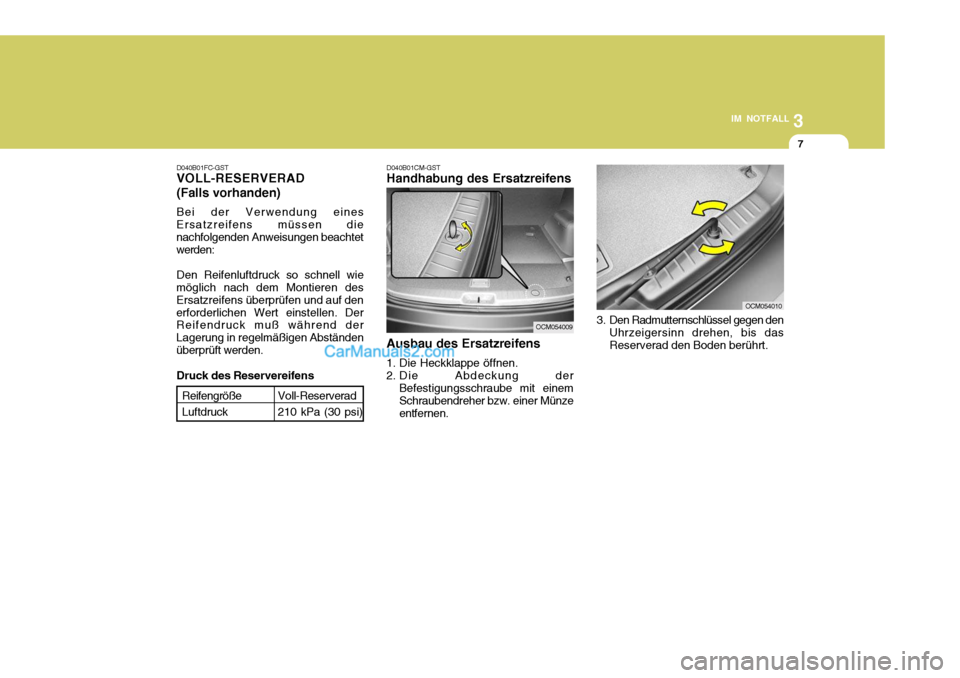

Page 215 of 308

3
IM NOTFALL
7
D040B01CM-GST Handhabung des Ersatzreifens Ausbau des Ersatzreifens
1. Die Heckklappe öffnen.
2. Die Abdeckung der Befestigungsschraube mit einem Schraubendreher bzw. einer Münze entfernen.
D040B01FC-GST VOLL-RESERVERAD (Falls vorhanden) Bei der Verwendung eines
Ersatzreifens müssen die nachfolgenden Anweisungen beachtetwerden:
Den Reifenluftdruck so schnell wie
möglich nach dem Montieren desErsatzreifens überprüfen und auf denerforderlichen Wert einstellen. Der Reifendruck muß während der Lagerung in regelmäßigen Abständenüberprüft werden.
Druck des Reservereifens
Voll-Reserverad 210 kPa (30 psi)
ReifengrößeLuftdruck
OCM0540093. Den Radmutternschlüssel gegen den
Uhrzeigersinn drehen, bis das Reserverad den Boden berührt.
OCM054010

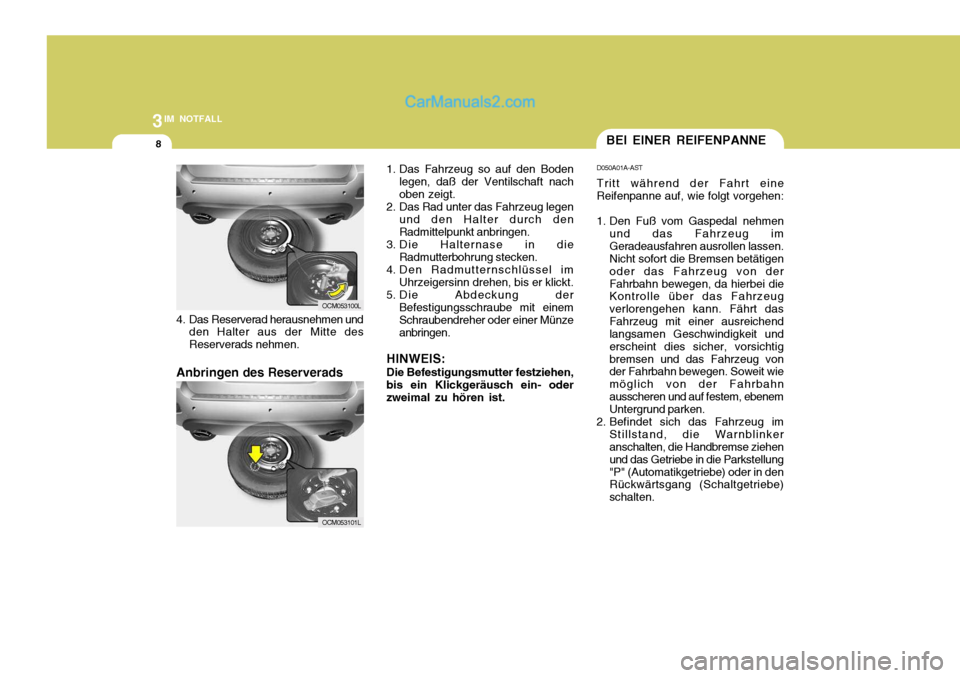

Page 216 of 308

3IM NOTFALL
8BEI EINER REIFENPANNE
D050A01A-AST Tritt während der Fahrt eine
Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigen oder das Fahrzeug von derFahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeug verlorengehen kann. Fährt dasFahrzeug mit einer ausreichend langsamen Geschwindigkeit und erscheint dies sicher, vorsichtigbremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wie möglich von der Fahrbahnausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinkeranschalten, die Handbremse ziehen und das Getriebe in die Parkstellung"P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe) schalten.
OCM053100L
OCM053101L
4. Das Reserverad herausnehmen und
den Halter aus der Mitte des Reserverads nehmen.
Anbringen des Reserverads 1. Das Fahrzeug so auf den Boden
legen, daß der Ventilschaft nachoben zeigt.
2. Das Rad unter das Fahrzeug legen
und den Halter durch denRadmittelpunkt anbringen.
3. Die Halternase in die Radmutterbohrung stecken.
4. Den Radmutternschlüssel im
Uhrzeigersinn drehen, bis er klickt.
5. Die Abdeckung der
Befestigungsschraube mit einemSchraubendreher oder einer Münze anbringen.
HINWEIS: Die Befestigungsmutter festziehen,
bis ein Klickgeräusch ein- oder zweimal zu hören ist.

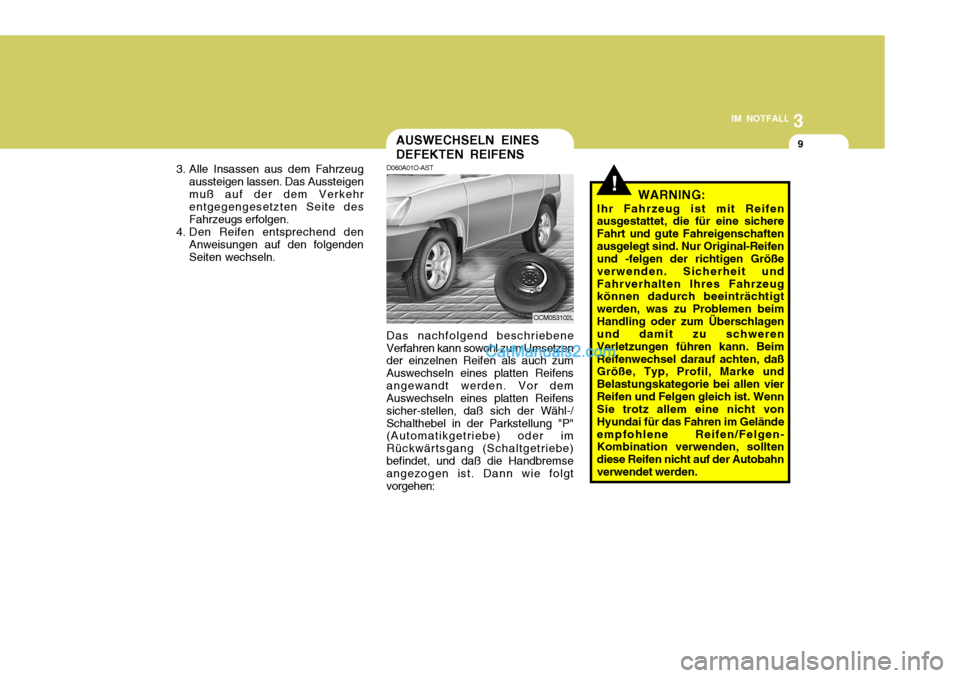

Page 217 of 308

3
IM NOTFALL
9
D060A01O-AST Das nachfolgend beschriebene
Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zum Auswechseln eines platten Reifensangewandt werden. Vor dem Auswechseln eines platten Reifens sicher-stellen, daß sich der Wähl-/Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder im Rückwärtsgang (Schaltgetriebe)befindet, und daß die Handbremse angezogen ist. Dann wie folgt vorgehen:
3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigenmuß auf der dem Verkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend den Anweisungen auf den folgendenSeiten wechseln. AUSWECHSELN EINES DEFEKTEN REIFENS
!WARNING:
Ihr Fahrzeug ist mit Reifen ausgestattet, die für eine sichere Fahrt und gute Fahreigenschaftenausgelegt sind. Nur Original-Reifen und -felgen der richtigen Größe verwenden. Sicherheit undFahrverhalten Ihres Fahrzeug können dadurch beeinträchtigt werden, was zu Problemen beimHandling oder zum Überschlagen und damit zu schweren Verletzungen führen kann. BeimReifenwechsel darauf achten, daß Größe, Typ, Profil, Marke und Belastungskategorie bei allen vierReifen und Felgen gleich ist. Wenn Sie trotz allem eine nicht von Hyundai für das Fahren im Geländeempfohlene Reifen/Felgen- Kombination verwenden, sollten diese Reifen nicht auf der Autobahnverwendet werden.
OCM053102L

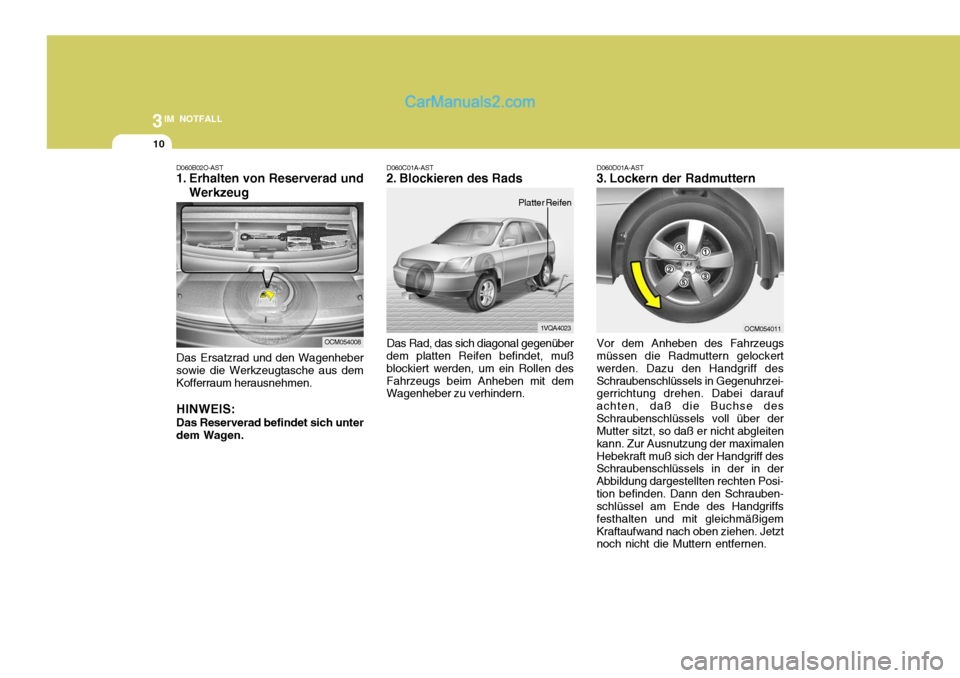

Page 218 of 308

3IM NOTFALL
10
D060B02O-AST
1. Erhalten von Reserverad und
Werkzeug
Das Ersatzrad und den Wagenheber sowie die Werkzeugtasche aus dem Kofferraum herausnehmen. HINWEIS: Das Reserverad befindet sich unter dem Wagen. Das Rad, das sich diagonal gegenüber
dem platten Reifen befindet, mußblockiert werden, um ein Rollen desFahrzeugs beim Anheben mit dem Wagenheber zu verhindern.
D060C01A-AST
2. Blockieren des Rads
Platter ReifenD060D01A-AST
3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs
müssen die Radmuttern gelockert werden. Dazu den Handgriff desSchraubenschlüssels in Gegenuhrzei- gerrichtung drehen. Dabei darauf achten, daß die Buchse desSchraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Zur Ausnutzung der maximalenHebekraft muß sich der Handgriff des Schraubenschlüssels in der in der Abbildung dargestellten rechten Posi-tion befinden. Dann den Schrauben- schlüssel am Ende des Handgriffs festhalten und mit gleichmäßigemKraftaufwand nach oben ziehen. Jetzt noch nicht die Muttern entfernen. OCM054011
OCM054008
1VQA4023

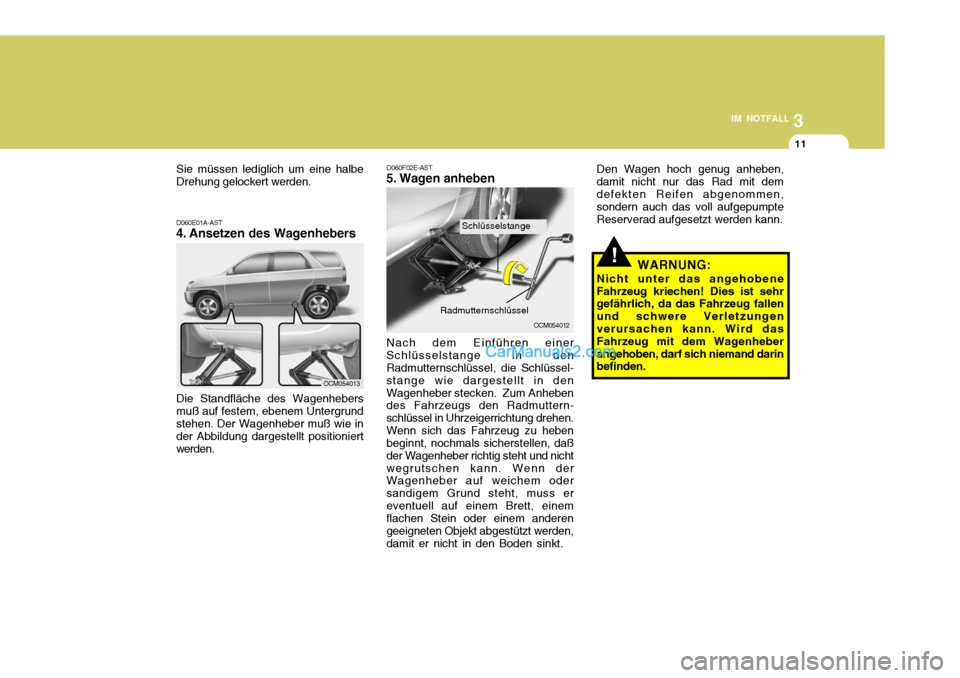

Page 219 of 308

3
IM NOTFALL
11
!
D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers
muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniert werden. D060F02E-AST
5. Wagen anheben Nach dem Einführen einer
Schlüsselstange in den Radmutternschlüssel, die Schlüssel- stange wie dargestellt in denWagenheber stecken. Zum Anheben des Fahrzeugs den Radmuttern- schlüssel in Uhrzeigerrichtung drehen.Wenn sich das Fahrzeug zu heben beginnt, nochmals sicherstellen, daß der Wagenheber richtig steht und nichtwegrutschen kann. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss ereventuell auf einem Brett, einem flachen Stein oder einem anderen geeigneten Objekt abgestützt werden,damit er nicht in den Boden sinkt.
OCM054012
Radmutternschlüssel WARNUNG:
Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehr gefährlich, da das Fahrzeug fallen und schwere Verletzungenverursachen kann. Wird das Fahrzeug mit dem Wagenheber angehoben, darf sich niemand darin befinden.
Sie müssen lediglich um eine halbe Drehung gelockert werden.
Den Wagen hoch genug anheben,damit nicht nur das Rad mit demdefekten Reifen abgenommen, sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.
OCM054013
Schlüsselstange

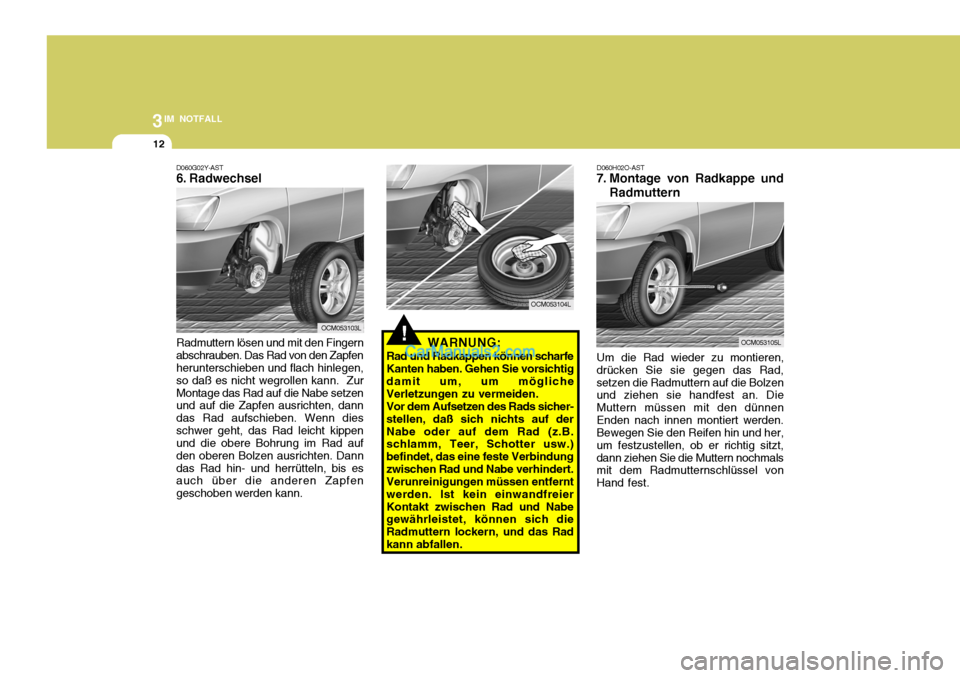

Page 220 of 308

3IM NOTFALL
12
Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfen herunterschieben und flach hinlegen, so daß es nicht wegrollen kann. ZurMontage das Rad auf die Nabe setzen und auf die Zapfen ausrichten, dann das Rad aufschieben. Wenn diesschwer geht, das Rad leicht kippen und die obere Bohrung im Rad auf den oberen Bolzen ausrichten. Danndas Rad hin- und herrütteln, bis es auch über die anderen Zapfen geschoben werden kann. WARNUNG:
Rad und Radkappen können scharfeKanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden.Vor dem Aufsetzen des Rads sicher-stellen, daß sich nichts auf derNabe oder auf dem Rad (z.B. schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindungzwischen Rad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist kein einwandfreierKontakt zwischen Rad und Nabe gewährleistet, können sich die Radmuttern lockern, und das Radkann abfallen.!
D060H02O-AST
7. Montage von Radkappe und
Radmuttern
Um die Rad wieder zu montieren,
drücken Sie sie gegen das Rad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Muttern müssen mit den dünnenEnden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt,dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.
D060G02Y-AST
6. Radwechsel
OCM053105L
OCM053103L
OCM053104L
