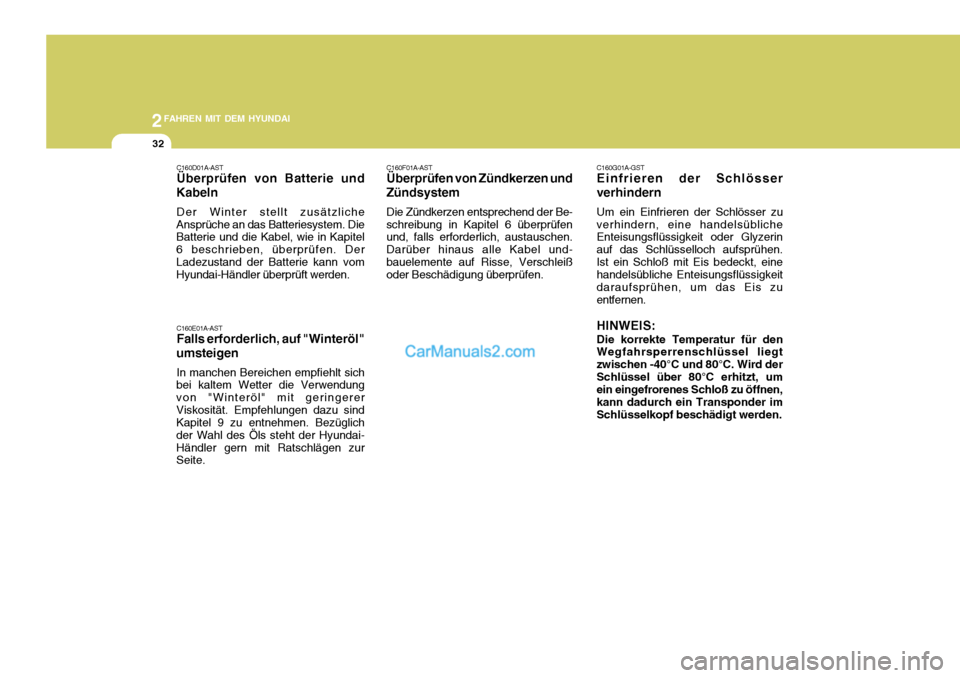

Page 201 of 308

2FAHREN MIT DEM HYUNDAI
32
C160D01A-AST Überprüfen von Batterie und
Kabeln
Der Winter stellt zusätzliche
Ansprüche an das Batteriesystem. DieBatterie und die Kabel, wie in Kapitel 6 beschrieben, überprüfen. DerLadezustand der Batterie kann vom Hyundai-Händler überprüft werden.
C160E01A-AST Falls erforderlich, auf "Winteröl"
umsteigen
In manchen Bereichen empfiehlt sich
bei kaltem Wetter die Verwendung von "Winteröl" mit geringererViskosität. Empfehlungen dazu sind Kapitel 9 zu entnehmen. Bezüglich der Wahl des Öls steht der Hyundai-Händler gern mit Ratschlägen zur Seite. C160F01A-ASTÜberprüfen von Zündkerzen und
Zündsystem
Die Zündkerzen entsprechend der Be-
schreibung in Kapitel 6 überprüfenund, falls erforderlich, austauschen. Darüber hinaus alle Kabel und-bauelemente auf Risse, Verschleiß oder Beschädigung überprüfen. C160G01A-GSTEinfrieren der Schlösser
verhindern
Um ein Einfrieren der Schlösser zu
verhindern, eine handelsüblicheEnteisungsflüssigkeit oder Glyzerin auf das Schlüsselloch aufsprühen.Ist ein Schloß mit Eis bedeckt, eine handelsübliche Enteisungsflüssigkeit daraufsprühen, um das Eis zuentfernen. HINWEIS:
Die korrekte Temperatur für den
Wegfahrsperrenschlüssel liegt zwischen -40°C und 80°C. Wird derSchlüssel über 80°C erhitzt, um ein eingefrorenes Schloß zu öffnen, kann dadurch ein Transponder imSchlüsselkopf beschädigt werden.

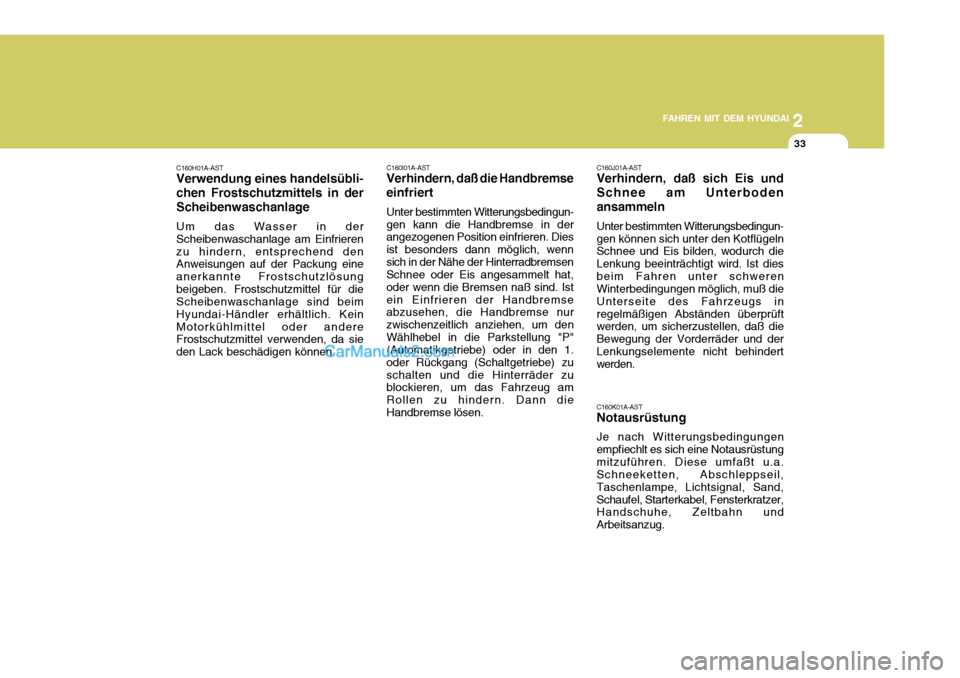

Page 202 of 308

2
FAHREN MIT DEM HYUNDAI
33
C160I01A-AST Verhindern, daß die Handbremse
einfriert
Unter bestimmten Witterungsbedingun-
gen kann die Handbremse in derangezogenen Position einfrieren. Dies ist besonders dann möglich, wennsich in der Nähe der Hinterradbremsen Schnee oder Eis angesammelt hat, oder wenn die Bremsen naß sind. Istein Einfrieren der Handbremse abzusehen, die Handbremse nur zwischenzeitlich anziehen, um denWählhebel in die Parkstellung "P" (Automatikgetriebe) oder in den 1. oder Rückgang (Schaltgetriebe) zuschalten und die Hinterräder zu blockieren, um das Fahrzeug am Rollen zu hindern. Dann dieHandbremse lösen. C160J01A-AST Verhindern, daß sich Eis und Schnee am Unterbodenansammeln Unter bestimmten Witterungsbedingun- gen können sich unter den Kotflügeln Schnee und Eis bilden, wodurch die Lenkung beeinträchtigt wird. Ist diesbeim Fahren unter schweren Winterbedingungen möglich, muß die Unterseite des Fahrzeugs inregelmäßigen Abständen überprüft werden, um sicherzustellen, daß die Bewegung der Vorderräder und derLenkungselemente nicht behindert werden. C160K01A-AST Notausrüstung Je nach Witterungsbedingungen empfiechlt es sich eine Notausrüstungmitzuführen. Diese umfaßt u.a. Schneeketten, Abschleppseil, Taschenlampe, Lichtsignal, Sand,Schaufel, Starterkabel, Fensterkratzer, Handschuhe, Zeltbahn und Arbeitsanzug.
C160H01A-AST Verwendung eines handelsübli- chen Frostschutzmittels in derScheibenwaschanlage Um das Wasser in der Scheibenwaschanlage am Einfrierenzu hindern, entsprechend den Anweisungen auf der Packung eine anerkannte Frostschutzlösungbeigeben. Frostschutzmittel für die Scheibenwaschanlage sind beim Hyundai-Händler erhältlich. KeinMotorkühlmittel oder andere Frostschutzmittel verwenden, da sie den Lack beschädigen können.

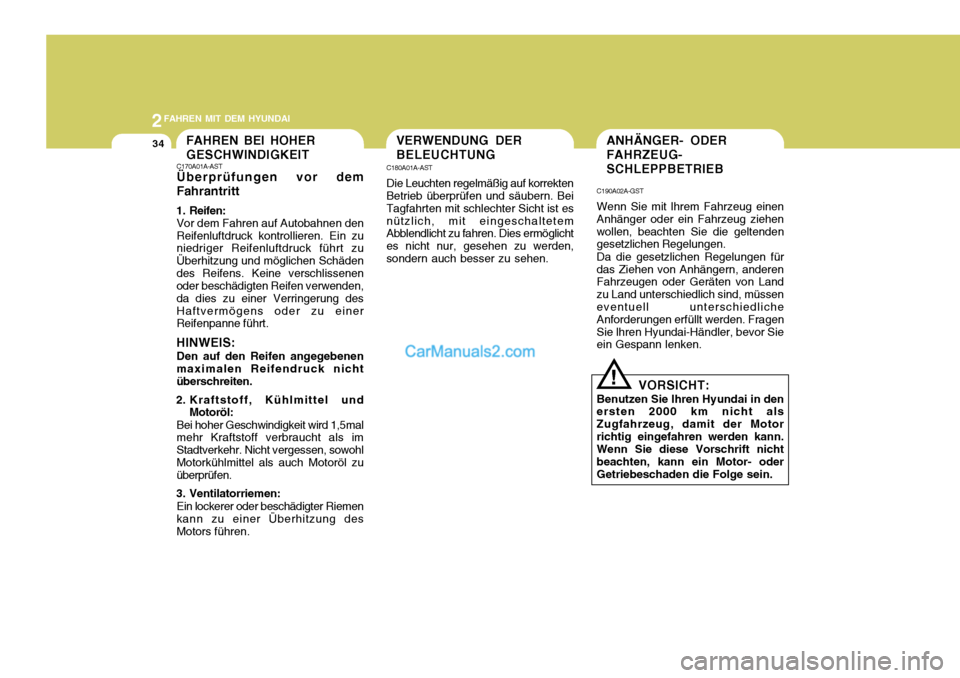

Page 203 of 308

2FAHREN MIT DEM HYUNDAI
34FAHREN BEI HOHER GESCHWINDIGKEIT
C170A01A-AST Überprüfungen vor dem Fahrantritt
1. Reifen: Vor dem Fahren auf Autobahnen den Reifenluftdruck kontrollieren. Ein zu niedriger Reifenluftdruck führt zu Überhitzung und möglichen Schädendes Reifens. Keine verschlissenen oder beschädigten Reifen verwenden, da dies zu einer Verringerung desHaftvermögens oder zu einer Reifenpanne führt.
HINWEIS: Den auf den Reifen angegebenen maximalen Reifendruck nichtüberschreiten.
2. Kraftstoff, Kühlmittel und Motoröl:
Bei hoher Geschwindigkeit wird 1,5mal mehr Kraftstoff verbraucht als im Stadtverkehr. Nicht vergessen, sowohlMotorkühlmittel als auch Motoröl zu überprüfen.
3. Ventilatorriemen: Ein lockerer oder beschädigter Riemen kann zu einer Überhitzung desMotors führen.VERWENDUNG DER BELEUCHTUNG
C180A01A-AST Die Leuchten regelmäßig auf korrekten
Betrieb überprüfen und säubern. Bei Tagfahrten mit schlechter Sicht ist esnützlich, mit eingeschaltetem Abblendlicht zu fahren. Dies ermöglicht es nicht nur, gesehen zu werden,sondern auch besser zu sehen. C190A02A-GST Wenn Sie mit lhrem Fahrzeug einen Anhänger oder ein Fahrzeug ziehenwollen, beachten Sie die geltenden gesetzlichen Regelungen. Da die gesetzlichen Regelungen für das Ziehen von Anhängern, anderen Fahrzeugen oder Geräten von Land zu Land unterschiedlich sind, müsseneventuell unterschiedliche Anforderungen erfüllt werden. Fragen Sie lhren Hyundai-Händler, bevor Sie ein Gespann lenken.
VORSICHT:
Benutzen Sie lhren Hyundai in denersten 2000 km nicht als Zugfahrzeug, damit der Motorrichtig eingefahren werden kann. Wenn Sie diese Vorschrift nicht beachten, kann ein Motor- oderGetriebeschaden die Folge sein.
!
ANHÄNGER- ODER FAHRZEUG- SCHLEPPBETRIEB
Page 204 of 308

2
FAHREN MIT DEM HYUNDAI
35
C190C04S-GST Bremsanlage des Anhängers Wenn lhr Anhänger mit einer
Bremsanlage ausgerüstet ist, stellen Sie sicher, daß sie den gesetzlichenVorschriften entspricht, richtig eingestellt und funktionsfähig ist. HINWEIS:
Wenn Sie lhr Fahrzeug im
Gespannbetrieb einsetzen, benötigt es durch die erhöhte Belastung kürzere Wartungsintervalle. Siehe "Wartung unter verschiedenenEinsatzbedingungen" auf Seite 5-7. VORSICHT:
o Verbinden Sie die Bremsanlage des Anhängers niemals direkt mit der Bremsanlage des Zugfahrzeugs.
o Wenn Sie mit einem Anhänger auf steilen Steigungen oderGefällstrecken (über 6%)unterwegs sind, achten Sie genau auf die Kühlwasser- temperaturanzeige, um sicherzus-tellen, daß der Motor nicht überhitzt wird. Sollte sich die Nadel der Kühlwassertemperaturanzeige zum Bereich "H" (HOT) hinbewegen, fahren Sie, sobald dies gefahrlos möglich ist, an den Fahrbahnrand und halten an, undlassen Sie den Motor so lange im Leerlauf laufen, bis er sich abgekühlt hat. Setzen Sie lhreFahrt erst dann fort, wenn der Motor ausreichend abgekühlt ist.
!
C190B01S-AST Anhängerkupplung Achten Sie auf die richtige Anhängerkupplung und darauf, daß sie passend zum Anhänger oder zumgezogenen Fahrzeug angebracht ist.Verwenden Sie ausschließlichQualitätskupplungen ohneNiveauausgleich, die die Stützlast gleichmäßig auf das Fahrgestell verteilen.Die Kupplung muß von einemqualifizierten Mechaniker angebrachtund fest mit dem Fahrzeug verschraubt werden. BENUTZEN SIE KEINESFALLS ANHÄNGERKUPP-LUNGEN, DIE NICHT FEST MIT DEM FAHRZEUG VERBUNDEN ODER NUR AM STOSSFÄNGERBEFESTIGT SIND.

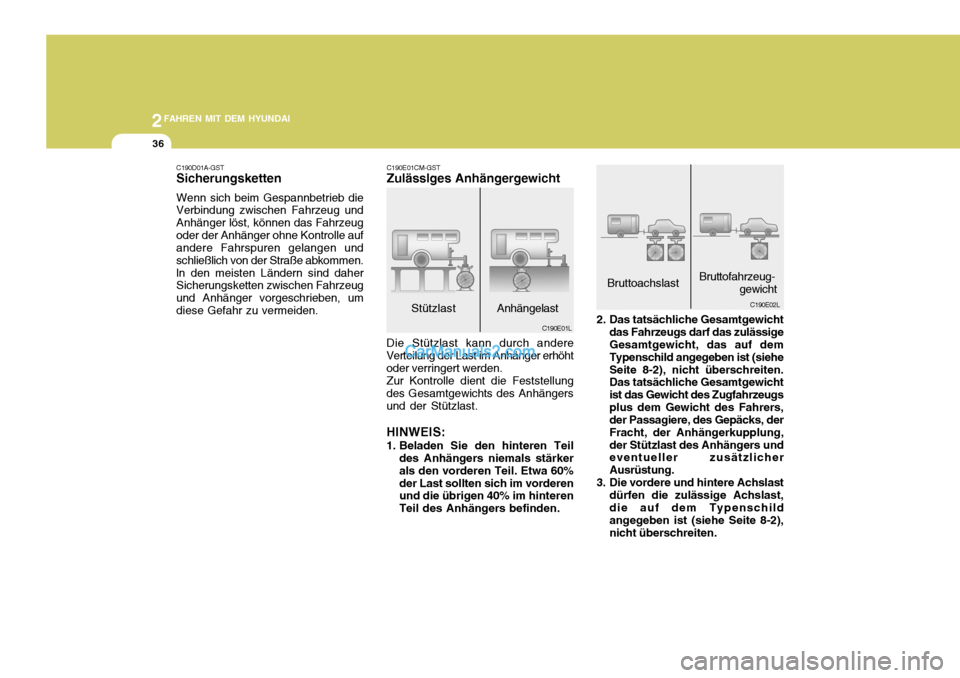

Page 205 of 308

2FAHREN MIT DEM HYUNDAI
36
C190D01A-GST Sicherungsketten Wenn sich beim Gespannbetrieb die Verbindung zwischen Fahrzeug und Anhänger löst, können das Fahrzeugoder der Anhänger ohne Kontrolle auf andere Fahrspuren gelangen und schließlich von der Straße abkommen.ln den meisten Ländern sind daher Sicherungsketten zwischen Fahrzeug und Anhänger vorgeschrieben, umdiese Gefahr zu vermeiden.
C190E01L
Stützlast
Anhängelast
C190E01CM-GST Zulässlges Anhängergewicht
Die Stützlast kann durch andere
Verteilung der Last im Anhänger erhöht oder verringert werden. Zur Kontrolle dient die Feststellung
des Gesamtgewichts des Anhängersund der Stützlast. HINWEIS:
1. Beladen Sie den hinteren Teil des Anhängers niemals stärker als den vorderen Teil. Etwa 60%der Last sollten sich im vorderen und die übrigen 40% im hinteren Teil des Anhängers befinden. 2. Das tatsächliche Gesamtgewicht
das Fahrzeugs darf das zulässige Gesamtgewicht, das auf dem Typenschild angegeben ist (sieheSeite 8-2), nicht überschreiten. Das tatsächliche Gesamtgewicht ist das Gewicht des Zugfahrzeugsplus dem Gewicht des Fahrers, der Passagiere, des Gepäcks, der Fracht, der Anhängerkupplung,der Stützlast des Anhängers und eventueller zusätzlicher Ausrüstung.
3. Die vordere und hintere Achslast
dürfen die zulässige Achslast,die auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten. C190E02L
Bruttoachslast
Bruttofahrzeug-
gewicht

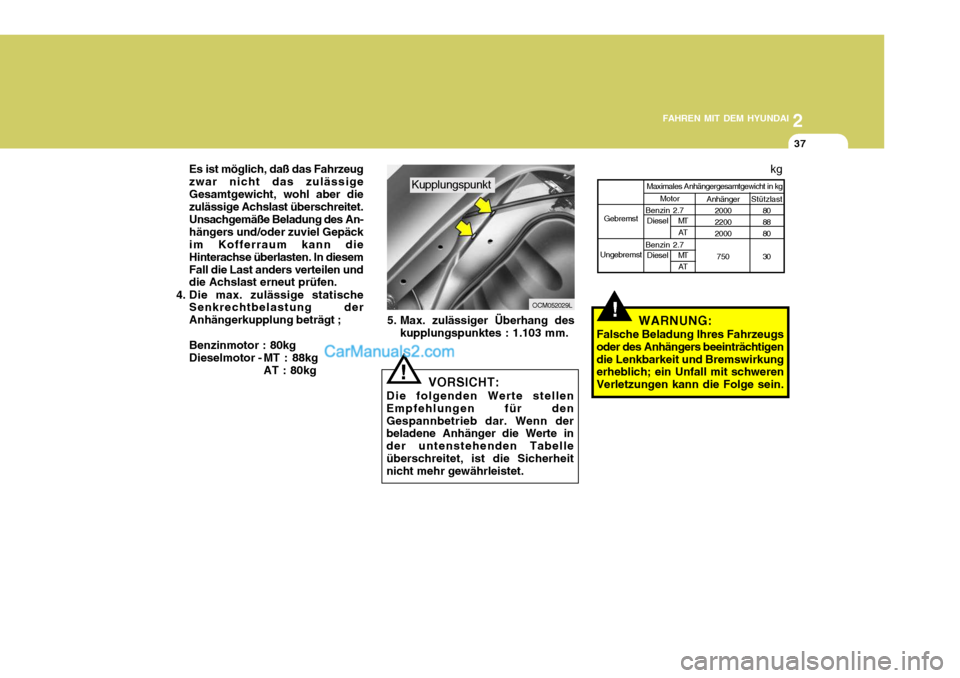

Page 206 of 308

2
FAHREN MIT DEM HYUNDAI
37
WARNUNG:
Falsche Beladung lhres Fahrzeugs oder des Anhängers beeinträchtigen die Lenkbarkeit und Bremswirkung erheblich; ein Unfall mit schweren Verletzungen kann die Folge sein.!5. Max. zulässiger Überhang des kupplungspunktes : 1.103 mm.
Kupplungspunkt
Es ist möglich, daß das Fahrzeug zwar nicht das zulässigeGesamtgewicht, wohl aber die zulässige Achslast überschreitet. Unsachgemäße Beladung des An- hängers und/oder zuviel Gepäck im Kofferraum kann die Hinterachse überlasten. In diesemFall die Last anders verteilen und die Achslast erneut prüfen.
4. Die max. zulässige statische Senkrechtbelastung der Anhängerkupplung beträgt ; Benzinmotor : 80kg
Dieselmotor - MT : 88kg
AT : 80kg
OCM052029L Motor
Anhänger
2000 22002000
750 kg
Maximales Anhängergesamtgewicht in kg
Gebremst
Ungebremst Stützlast
80 88 80 30
Diesel
Benzin 2.7 Benzin 2.7Diesel MT
AT
MT AT
VORSICHT:
Die folgenden Werte stellen
Empfehlungen für den Gespannbetrieb dar. Wenn der beladene Anhänger die Werte in der untenstehenden Tabelleüberschreitet, ist die Sicherheit nicht mehr gewährleistet.
!

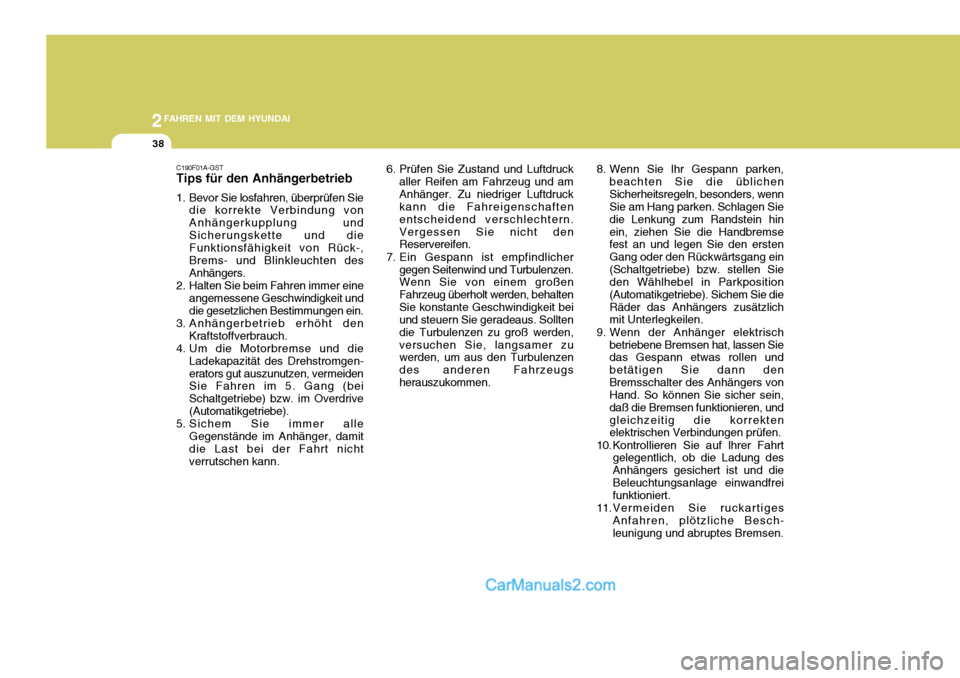

Page 207 of 308

2FAHREN MIT DEM HYUNDAI
38
C190F01A-GST Tips für den Anhängerbetrieb
1. Bevor Sie losfahren, überprüfen Siedie korrekte Verbindung von Anhängerkupplung undSicherungskette und die Funktionsfähigkeit von Rück-, Brems- und Blinkleuchten desAnhängers.
2. Halten Sie beim Fahren immer eine
angemessene Geschwindigkeit unddie gesetzlichen Bestimmungen ein.
3. Anhängerbetrieb erhöht den Kraftstoffverbrauch.
4. Um die Motorbremse und die
Ladekapazität des Drehstromgen-erators gut auszunutzen, vermeiden Sie Fahren im 5. Gang (bei Schaltgetriebe) bzw. im Overdrive(Automatikgetriebe).
5. Sichem Sie immer alle Gegenstände im Anhänger, damit die Last bei der Fahrt nicht verrutschen kann. 6. Prüfen Sie Zustand und Luftdruck
aller Reifen am Fahrzeug und amAnhänger. Zu niedriger Luftdruck kann die Fahreigenschaften entscheidend verschlechtern.Vergessen Sie nicht den Reservereifen.
7. Ein Gespann ist empfindlicher gegen Seitenwind und Turbulenzen.Wenn Sie von einem großen Fahrzeug überholt werden, behaltenSie konstante Geschwindigkeit bei und steuern Sie geradeaus. Sollten die Turbulenzen zu groß werden,versuchen Sie, langsamer zu werden, um aus den Turbulenzen des anderen Fahrzeugsherauszukommen. 8. Wenn Sie lhr Gespann parken,
beachten Sie die üblichenSicherheitsregeln, besonders, wenn Sie am Hang parken. Schlagen Sie die Lenkung zum Randstein hinein, ziehen Sie die Handbremse fest an und legen Sie den ersten Gang oder den Rückwärtsgang ein(Schaltgetriebe) bzw. stellen Sie den Wählhebel in Parkposition (Automatikgetriebe). Sichem Sie dieRäder das Anhängers zusätzlich mit Unterlegkeilen.
9. Wenn der Anhänger elektrisch betriebene Bremsen hat, lassen Siedas Gespann etwas rollen und betätigen Sie dann denBremsschalter des Anhängers von Hand. So können Sie sicher sein, daß die Bremsen funktionieren, undgleichzeitig die korrekten elektrischen Verbindungen prüfen.
10. Kontrollieren Sie auf lhrer Fahrt gelegentlich, ob die Ladung des Anhängers gesichert ist und dieBeleuchtungsanlage einwandfrei funktioniert.
11.Vermeiden Sie ruckartiges Anfahren, plötzliche Besch-leunigung und abruptes Bremsen.

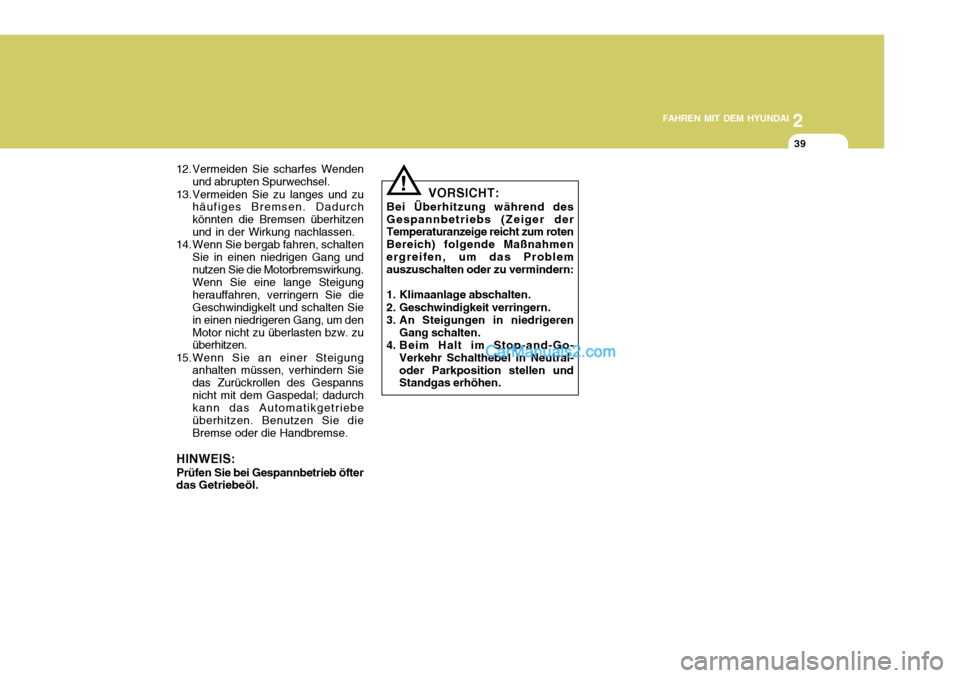

Page 208 of 308

2
FAHREN MIT DEM HYUNDAI
39
!
12. Vermeiden Sie scharfes Wenden
und abrupten Spurwechsel.
13. Vermeiden Sie zu langes und zu häufiges Bremsen. Dadurch könnten die Bremsen überhitzenund in der Wirkung nachlassen.
14. Wenn Sie bergab fahren, schalten Sie in einen niedrigen Gang und nutzen Sie die Motorbremswirkung. Wenn Sie eine lange Steigung herauffahren, verringern Sie die Geschwindigkelt und schalten Sie in einen niedrigeren Gang, um denMotor nicht zu überlasten bzw. zu überhitzen.
15.Wenn Sie an einer Steigung anhalten müssen, verhindern Sie das Zurückrollen des Gespannsnicht mit dem Gaspedal; dadurch kann das Automatikgetriebe überhitzen. Benutzen Sie dieBremse oder die Handbremse.
HINWEIS: Prüfen Sie bei Gespannbetrieb öfter
das Getriebeöl. VORSICHT:
Bei Überhitzung während desGespannbetriebs (Zeiger der Temperaturanzeige reicht zum roten Bereich) folgende Maßnahmenergreifen, um das Problem auszuschalten oder zu vermindern:
1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang schalten.
4. Beim Halt im Stop-and-Go- Verkehr Schalthebel in Neutral-oder Parkposition stellen und Standgas erhöhen.

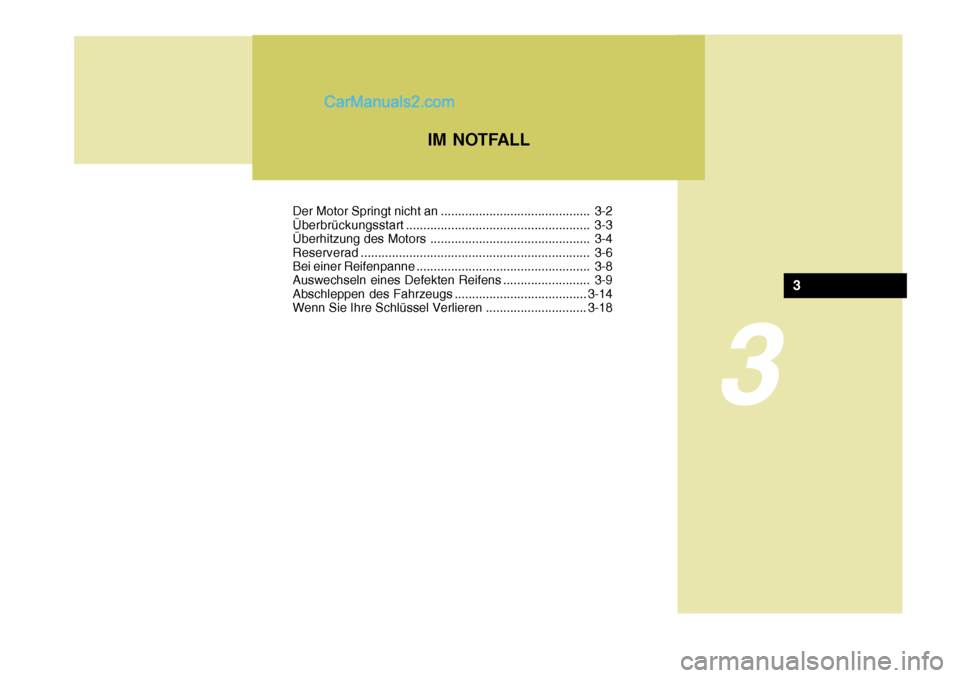

Page 209 of 308

3
IM NOTFALL
3
Der Motor Springt nicht an ........................................... 3-2 Überbrückungsstart ..................................................... 3-3
Überhitzung des Motors .............................................. 3-4Reserverad .................................................................. 3-6
Bei einer Reifenpanne .................................................. 3-8
Auswechseln eines Defekten Reifens ......................... 3-9Abschleppen des F ahrzeugs...................................... 3-14
Wenn Sie Ihre Schlüssel Verlieren .............................3-18

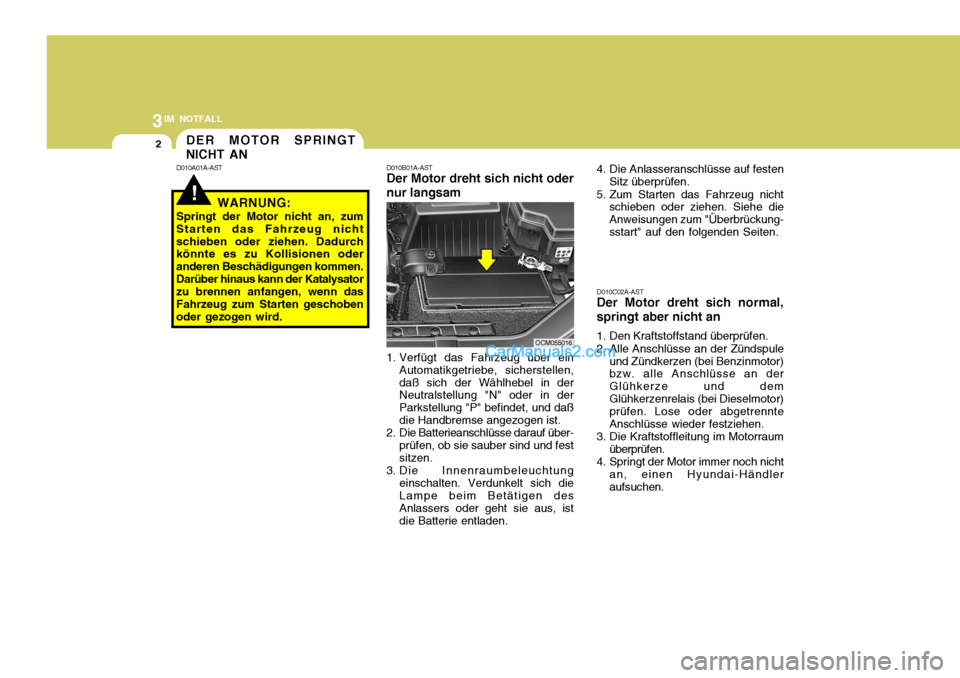

Page 210 of 308

3IM NOTFALL
2
!
DER MOTOR SPRINGT NICHT AN
D010A01A-AST D010B01A-AST Der Motor dreht sich nicht oder nur langsam
1. Verfügt das Fahrzeug über ein Automatikgetriebe, sicherstellen, daß sich der Wählhebel in der Neutralstellung "N" oder in der Parkstellung "P" befindet, und daßdie Handbremse angezogen ist.
2. Die Batterieanschlüsse darauf über- prüfen, ob sie sauber sind und festsitzen.
3. Die Innenraumbeleuchtung einschalten. Verdunkelt sich die Lampe beim Betätigen des Anlassers oder geht sie aus, istdie Batterie entladen. D010C02A-AST Der Motor dreht sich normal,
springt aber nicht an
1. Den Kraftstoffstand überprüfen. 2. Alle Anschlüsse an der Zündspule und Zündkerzen (bei Benzinmotor) bzw. alle Anschlüsse an der Glühkerze und demGlühkerzenrelais (bei Dieselmotor) prüfen. Lose oder abgetrennte Anschlüsse wieder festziehen.
3. Die Kraftstoffleitung im Motorraum überprüfen.
4. Springt der Motor immer noch nicht an, einen Hyundai-Händleraufsuchen.
WARNUNG:
Springt der Motor nicht an, zumStarten das Fahrzeug nichtschieben oder ziehen. Dadurch könnte es zu Kollisionen oder anderen Beschädigungen kommen.Darüber hinaus kann der Katalysator zu brennen anfangen, wenn das Fahrzeug zum Starten geschobenoder gezogen wird.
OCM0550164. Die Anlasseranschlüsse auf festen
Sitz überprüfen.
5. Zum Starten das Fahrzeug nicht schieben oder ziehen. Siehe dieAnweisungen zum "Überbrückung-sstart" auf den folgenden Seiten.
