KORROSIONSSCHUTZ & PFLEGE
5

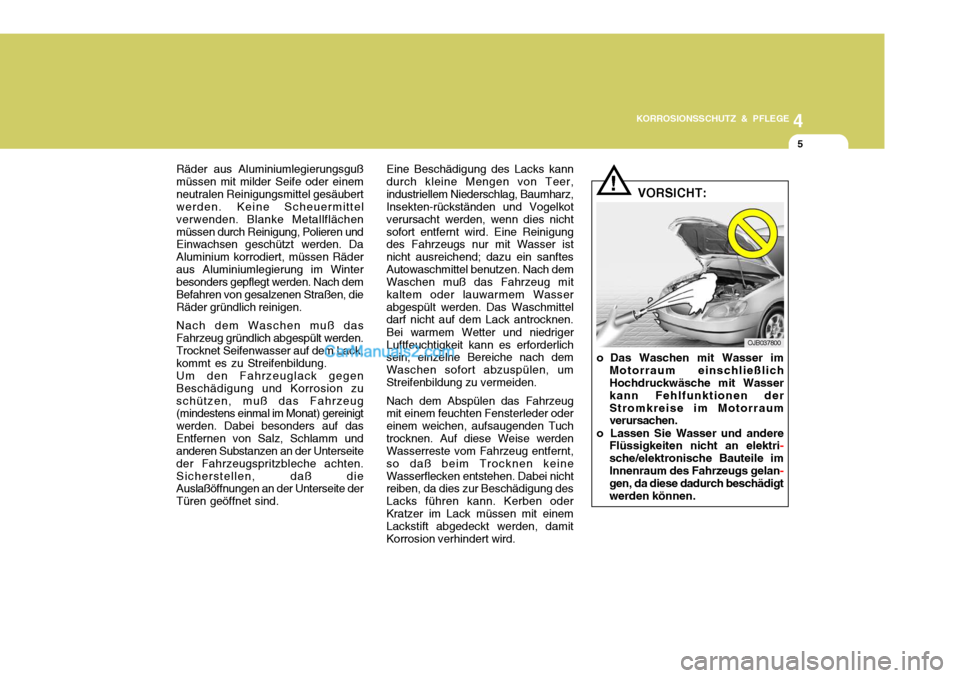

Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einemneutralen Reinigungsmittel gesäubert werden. Keine Scheuermittel verwenden. Blanke Metallflächenmüssen durch Reinigung, Polieren und Einwachsen geschützt werden. Da Aluminium korrodiert, müssen Räderaus Aluminiumlegierung im Winter besonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, dieRäder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack,kommt es zu Streifenbildung.Um den Fahrzeuglack gegenBeschädigung und Korrosion zuschützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigt werden. Dabei besonders auf dasEntfernen von Salz, Schlamm und anderen Substanzen an der Unterseite der Fahrzeugspritzbleche achten.Sicherstellen, daß die Auslaßöffnungen an der Unterseite der Türen geöffnet sind. Eine Beschädigung des Lacks kann
durch kleine Mengen von Teer,industriellem Niederschlag, Baumharz, Insekten-rückständen und Vogelkot verursacht werden, wenn dies nichtsofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftesAutowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasserabgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen.
Bei warmem Wetter und niedriger
Luftfeuchtigkeit kann es erforderlichsein, einzelne Bereiche nach dem Waschen sofort abzuspülen, umStreifenbildung zu vermeiden.
Nach dem Abspülen das Fahrzeug
mit einem feuchten Fensterleder odereinem weichen, aufsaugenden Tuchtrocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt, so daß beim Trocknen keineWasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung des Lacks führen kann. Kerben oderKratzer im Lack müssen mit einem Lackstift abgedeckt werden, damit Korrosion verhindert wird.
! VORSICHT:
OJB037800
o Das Waschen mit Wasser im Motorraum einschließlich Hochdruckwäsche mit Wasser kann Fehlfunktionen derStromkreise im Motorraum verursachen.
o Lassen Sie Wasser und andere Flüssigkeiten nicht an elektri
-
sche/elektronische Bauteile im Innenraum des Fahrzeugs gelan
-
gen, da diese dadurch beschädigt werden können.

4KORROSIONSSCHUTZ & PFLEGE
6
E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssen besondere Vorsichtsmaßnahmenbeachtet werden:
o Auf die Stoßstangen darf keine Batteriesäure oder Hydraulikbrems-flüssigkeit gegossen werden. Solltedies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältigvorgehen. Sie bestehen ausweichem Kunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden.Keine Scheuermittel verwenden. Zum Waschen warmes Wasser und milde Seife oder eineAutowaschlösung verwenden.
o Die Stoßstangen keinen hohen Temperaturen aussetzen. Muß das Fahrzeug z.B. neu lackiert werden, die Stoßstangen vom Fahrzeugabmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird.
E030F01A-SST Korrosionsschutz & Pflege Tote Insekten oder Baumsaft mit warmem Wasser und milder Seife oder mit einer Autowaschlösung entfernen.Flecken befeuchten und sanft reiben. Verliert der Lack seinen Glanz, ein handelsübliches Autopoliermittelverwenden. E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen
des Fahrzeug grundsätzlich waschen oder trocknen oder ein kombiniertesWaschund Einwachsmittel verwenden. Zum Polieren und Einwachsen ein handelsübliches, qualitativ hoch-wertiges Produkt verwenden und die Hinweise des Herstellers auf der Packung beachten. Helle Zierleistenebenso wie den Lack polieren und einwachsen.
E030D01A-ASTEinwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondern breitet sich über einen größerenBereich aus, muß das Fahrzeug neu poliert und eingewachst werden.
E030B01A-ASTEntfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkende Reinigungsmittel verwenden. Diese können den Lack das Fahrzeugsbeschädigen. Straßenteer mit einem sauberen terpentingetränkten, weichen Tuch sanft entfernen.

4
KORROSIONSSCHUTZ & PFLEGE
7REINIGUNG DES INNENRAUMS

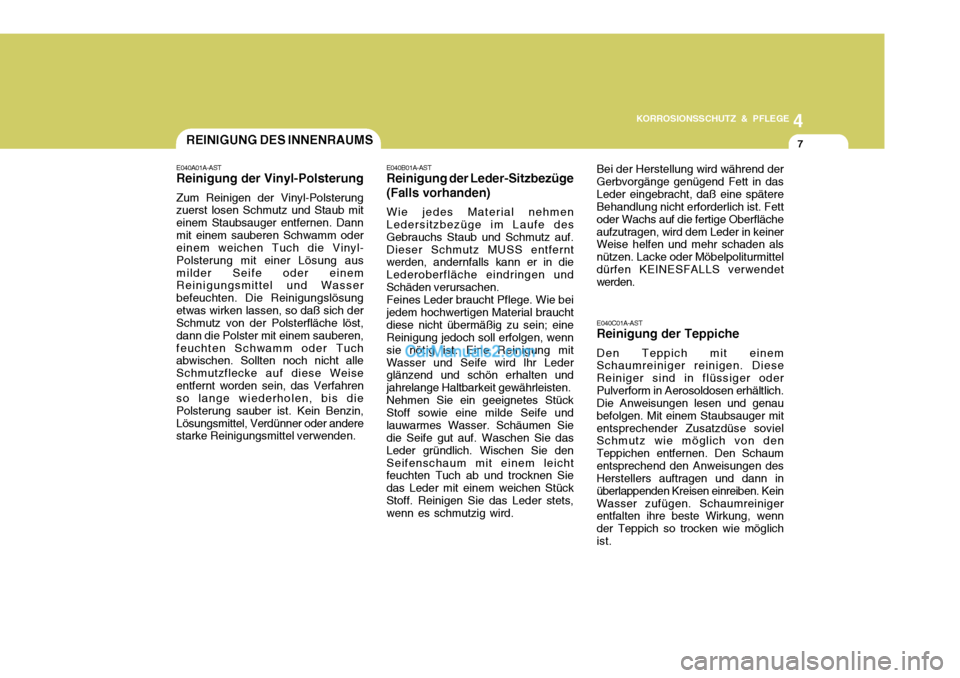

E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dannmit einem sauberen Schwamm oder einem weichen Tuch die Vinyl- Polsterung mit einer Lösung ausmilder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösungetwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen,feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weiseentfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin,Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden. E040B01A-ASTReinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf.Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen undSchäden verursachen.Feines Leder braucht Pflege. Wie beijedem hochwertigen Material brauchtdiese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mitWasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten.Nehmen Sie ein geeignetes StückStoff sowie eine milde Seife undlauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie denSeifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen StückStoff. Reinigen Sie das Leder stets, wenn es schmutzig wird. Bei der Herstellung wird während der Gerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden. E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oderPulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaumentsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. KeinWasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglichist.

4KORROSIONSSCHUTZ & PFLEGE
8NOCH FRAGEN?

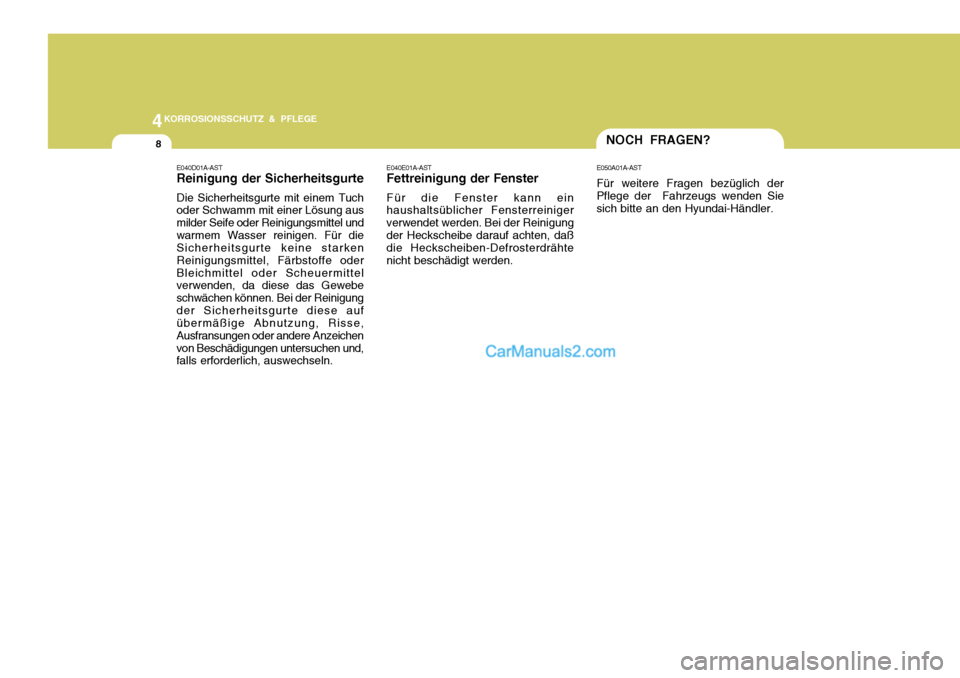

E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel undwarmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oderBleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigungder Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichenvon Beschädigungen untersuchen und, falls erforderlich, auswechseln. E040E01A-ASTFettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigungder Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähte nicht beschädigt werden.
E050A01A-AST Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyundai-Händler.

5
WARTUNG DES FAHRZEUGS
5

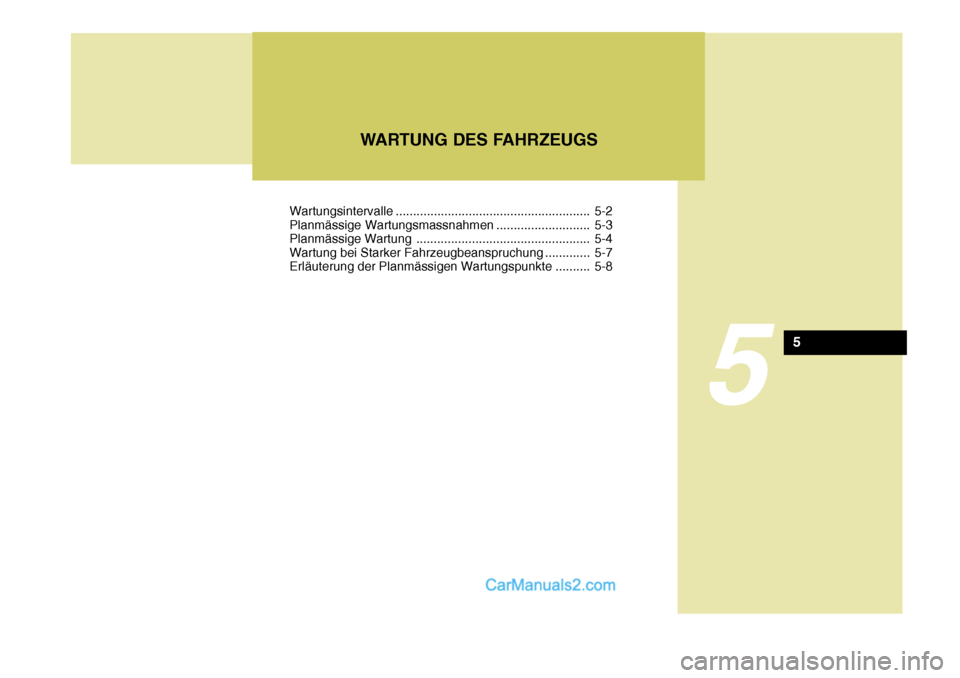

Wartungsintervalle ........................................................ 5-2
Planmässige Wartungsmassnahmen ........................... 5-3
Planmässige Wartung .................................................. 5-4
Wartung bei Starker Fahrzeugbeanspruchung ............. 5-7
Erläuterung der Planmässigen Wartungspunkte .......... 5-8

5WARTUNG DES FAHRZEUGS
2WARTUNGSINTERVALLE

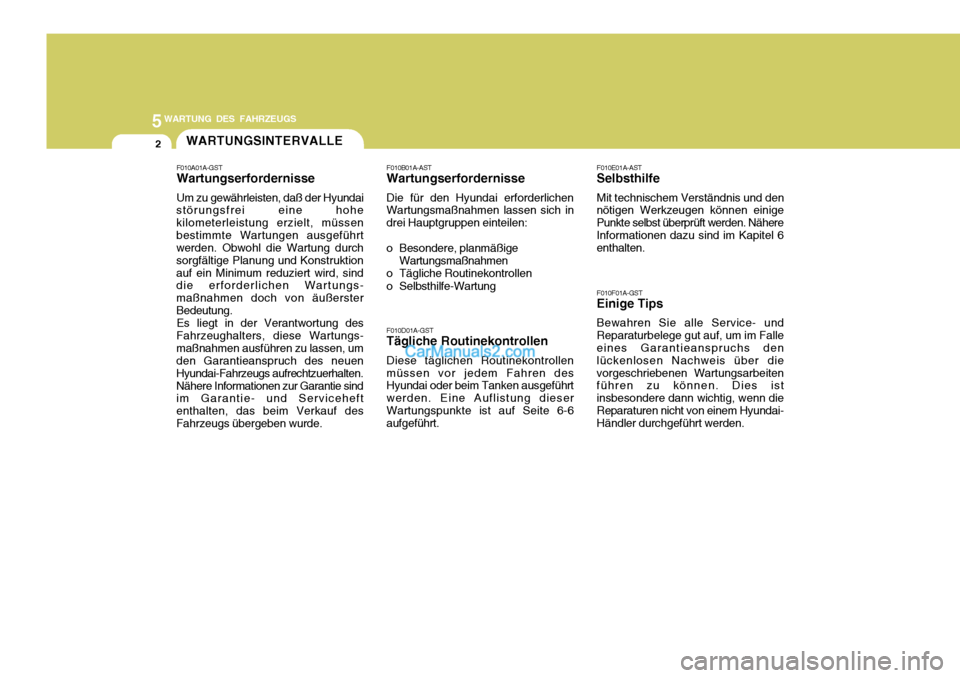

F010A01A-GST Wartungserfordernisse Um zu gewährleisten, daß der Hyundai
störungsfrei eine hohe kilometerleistung erzielt, müssenbestimmte Wartungen ausgeführt werden. Obwohl die Wartung durch sorgfältige Planung und Konstruktionauf ein Minimum reduziert wird, sind die erforderlichen Wartungs- maßnahmen doch von äußersterBedeutung.
Es liegt in der Verantwortung des
Fahrzeughalters, diese Wartungs-maßnahmen ausführen zu lassen, um den Garantieanspruch des neuen
Hyundai-Fahrzeugs aufrechtzuerhalten.Nähere Informationen zur Garantie sind im Garantie- und Serviceheft enthalten, das beim Verkauf desFahrzeugs übergeben wurde. F010B01A-AST Wartungserfordernisse Die für den Hyundai erforderlichen Wartungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
o Besondere, planmäßige Wartungsmaßnahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung
F010D01A-GST Tägliche Routinekontrollen Diese täglichen Routinekontrollen müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden. Eine Auflistung dieserWartungspunkte ist auf Seite 6-6 aufgeführt. F010E01A-ASTSelbsthilfe Mit technischem Verständnis und den
nötigen Werkzeugen können einige Punkte selbst überprüft werden. NähereInformationen dazu sind im Kapitel 6 enthalten.
F010F01A-GST Einige Tips Bewahren Sie alle Service- und Reparaturbelege gut auf, um im Falle eines Garantieanspruchs den lückenlosen Nachweis über dievorgeschriebenen Wartungsarbeiten führen zu können. Dies ist insbesondere dann wichtig, wenn dieReparaturen nicht von einem Hyundai- Händler durchgeführt werden.

5
WARTUNG DES FAHRZEUGS
3PLANMÄSSIGE WARTUNGSMASSNAHMEN

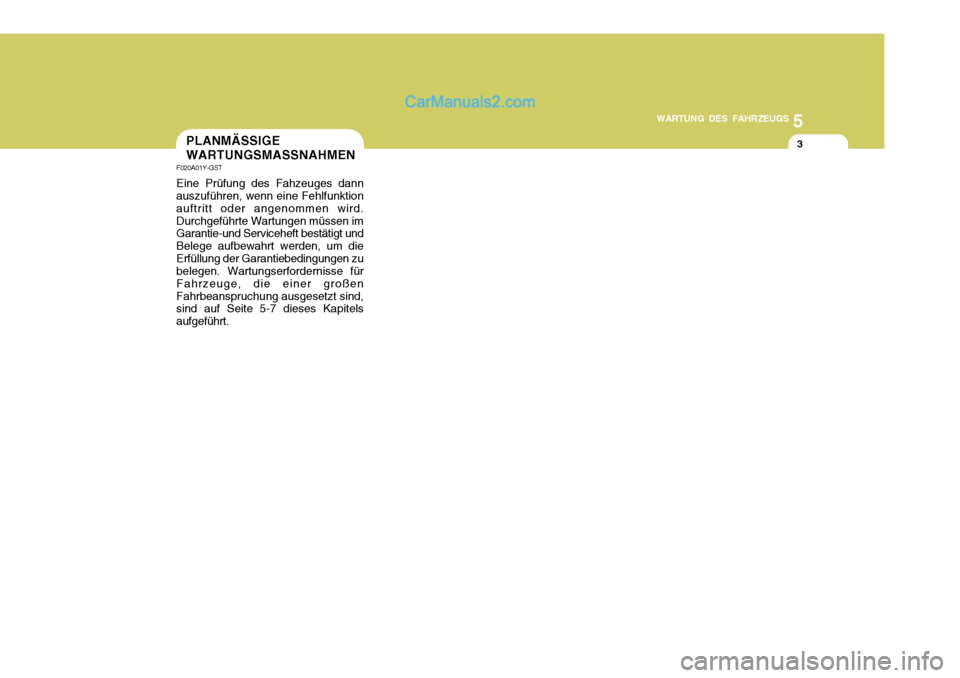

F020A01Y-GST Eine Prüfung des Fahzeuges dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird.Durchgeführte Wartungen müssen im Garantie-und Serviceheft bestätigt und Belege aufbewahrt werden, um dieErfüllung der Garantiebedingungen zu belegen. Wartungserfordernisse für Fahrzeuge, die einer großenFahrbeanspruchung ausgesetzt sind, sind auf Seite 5-7 dieses Kapitels aufgeführt.

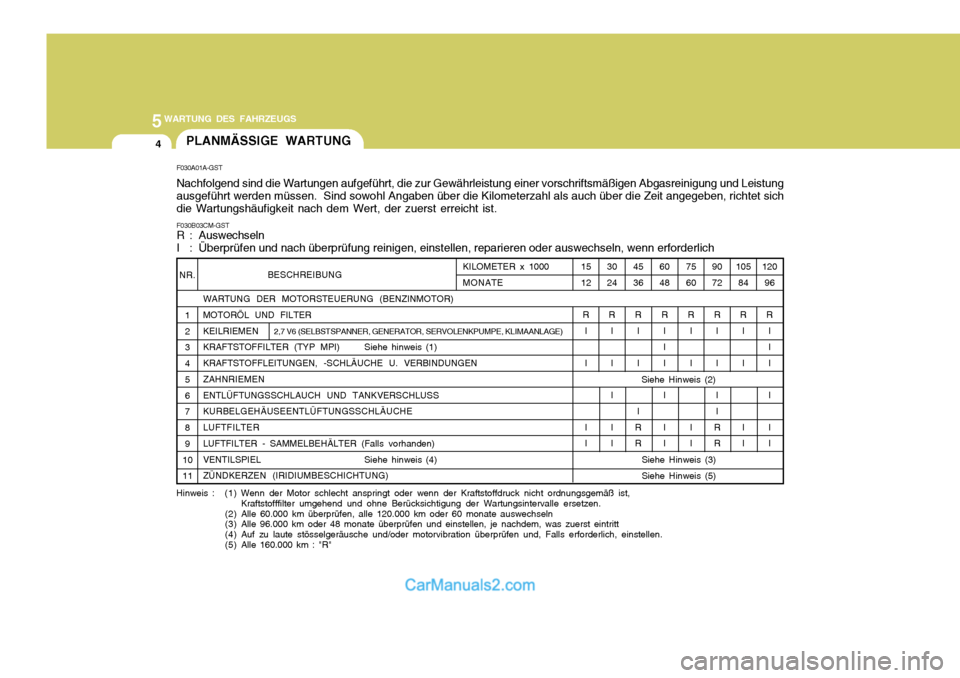

5WARTUNG DES FAHRZEUGS
4PLANMÄSSIGE WARTUNG
F030A01A-GST Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist. F030B03CM-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) Wenn der Motor schlecht anspringt oder wenn der Kraftstoffdruck nicht ordnungsgemäß ist, Kraftstofffilter umgehend und ohne Berücksichtigung der Wartungsintervalle ersetzen.
(2) Alle 60.000 km überprüfen, alle 120.000 km oder 60 monate auswechseln
(3) Alle 96.000 km oder 48 monate überprüfen und einstellen, je nachdem, was zuerst eintritt
(4) Auf zu laute stösselgeräusche und/oder motorvibration überprüfen und, Falls erforderlich, einstellen.
(5) Alle 160.000 km : "R"
105
84
R I I I I
1512
R I I I I 3024
R I III I 4536
R I I I
R R 6048
R II I II I 7560
R I I I I 9072
R I II I
RR
NR.
1 2 3 4 5 6 7 8 9
1011 BESCHREIBUNG
WARTUNG DER MOTORSTEUERUNG (BENZINMOTOR)MOTORÖL UND FILTER KEILRIEMEN 2,7 V6 (SELBSTSPANNER, GENERATOR, SERVOLENKPUMPE, KLIMAANLAGE)
KRAFTSTOFFILTER (TYP MPI) Siehe hinweis (1)KRAFTSTOFFLEITUNGEN, -SCHLÄUCHE U. VERBINDUNGEN ZAHNRIEMEN ENTLÜFTUNGSSCHLAUCH UND TANKVERSCHLUSS KURBELGEHÄUSEENTLÜFTUNGSSCHLÄUCHE LUFTFILTER LUFTFILTER - SAMMELBEHÄLTER (Falls vorhanden)
VENTILSPIEL Siehe hinweis (4)
ZÜNDKERZEN (IRIDIUMBESCHICHTUNG)KILOMETER x 1000 MONATE120 96
R I I I II I
Siehe Hinweis (3) Siehe Hinweis (5)
Siehe Hinweis (2)

5

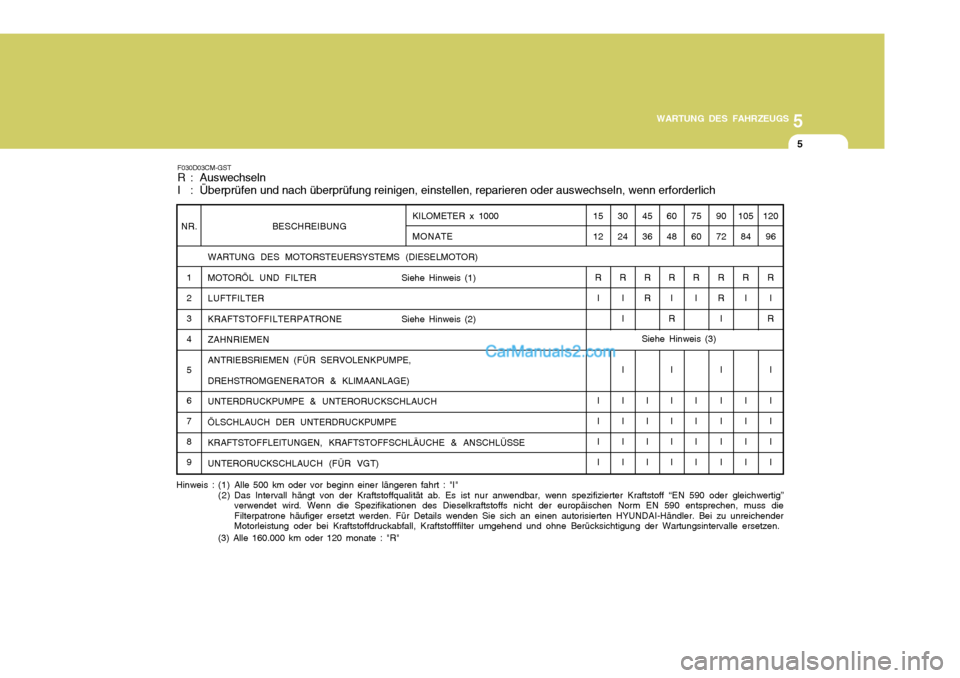

WARTUNG DES FAHRZEUGS
5
NR. 1 234 56 789 120
96
R I
R
I I III
F030D03CM-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS (DIESELMOTOR)
MOTORÖL UND FILTER Siehe Hinweis (1)LUFTFILTERKRAFTSTOFFILTERPATRONE Siehe Hinweis (2)
ZAHNRIEMEN ANTRIEBSRIEMEN (FÜR SERVOLENKPUMPE, DREHSTROMGENERATOR & KLIMAANLAGE)UNTERDRUCKPUMPE & UNTERORUCKSCHLAUCHÖLSCHLAUCH DER UNTERDRUCKPUMPEKRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSEUNTERORUCKSCHLAUCH (FÜR VGT) 15 12
R I I IIIKILOMETER x 1000 MONATE30 24
R II I I III 4536
RR
IIII 6048
R I
R
I I III 7560
R I I III 9072
RR I I I III 105
84
R I I III
Hinweis : (1) Alle 500 km oder vor beginn einer längeren fahrt : "I" (2) Das Intervall hängt von der Kraftstoffqualität ab. Es ist nur anwendbar, wenn spezifizierter Kraftstoff “EN 590 oder gleichw ertig”
verwendet wird. Wenn die Spezifikationen des Dieselkraftstoffs nicht der europäischen Norm EN 590 entsprechen, muss die Filterpatrone häufiger ersetzt werden. Für Details wenden Sie sich an einen autorisierten HYUNDAI-Händler. Bei zu unreichenderMotorleistung oder bei Kraftstoffdruckabfall, Kraftstofffilter umgehend und ohne Berücksichtigung der Wartungsintervalle ersetz en.
(3) Alle 160.000 km oder 120 monate : "R"
Siehe Hinweis (3)

5WARTUNG DES FAHRZEUGS

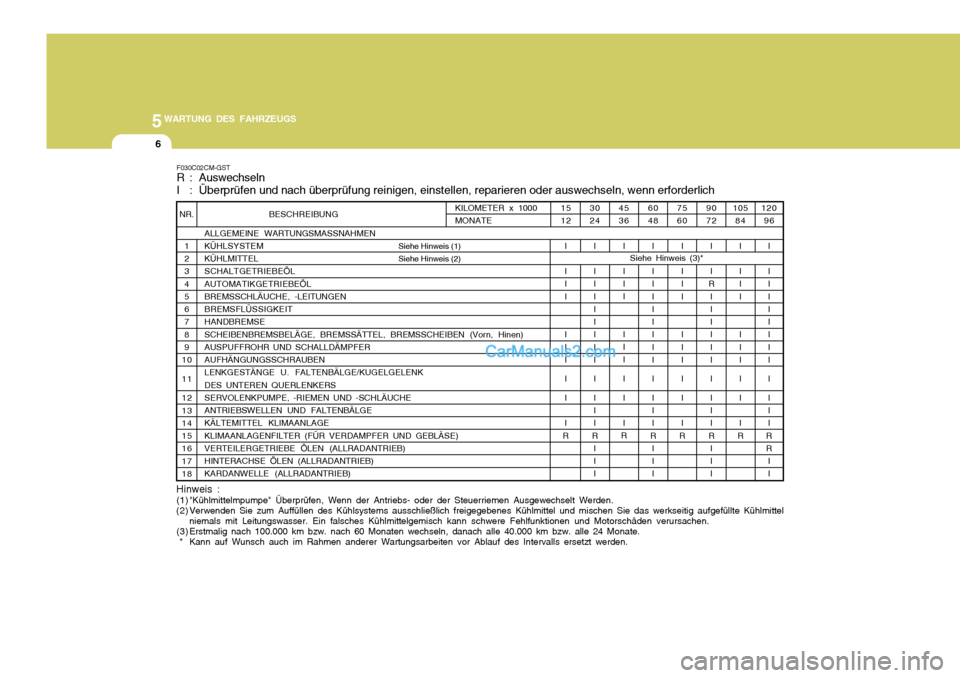

6
75 60I I I I I I I II I
R
F030C02CM-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) "Kühlmittelmpumpe" Überprüfen, Wenn der Antriebs- oder der Steuerriemen Ausgewechselt Werden.
(2) Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich freigegebenes Kühlmittel und mischen Sie das werkseitig aufgefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und Motorschäden verursachen.
(3) Erstmalig nach 100.000 km bzw. nach 60 Monaten wechseln, danach alle 40.000 km bzw. alle 24 Monate.
* Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden. 120
96
I I I I I I I I I II I I
RR II
NR.
1 2 3 4 5 6 7 8 9
10 1112 13 14 15 16 17 18 60 48
I I I I I I I I I II I I
R I I I
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMENKÜHLSYSTEM Siehe Hinweis (1)
KÜHLMITTEL Siehe Hinweis (2)
SCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖL BREMSSCHLÄUCHE, -LEITUNGEN BREMSFLÜSSIGKEIT HANDBREMSE SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBEN (Vorn, Hinen) AUSPUFFROHR UND SCHALLDÄMPFER AUFHÄNGUNGSSCHRAUBEN LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DES UNTEREN QUERLENKERS SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE ANTRIEBSWELLEN UND FALTENBÄLGE KÄLTEMITTEL KLIMAANLAGE KLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE) VERTEILERGETRIEBE ÖLEN (ALLRADANTRIEB) HINTERACHSE ÖLEN (ALLRADANTRIEB) KARDANWELLE (ALLRADANTRIEB)
KILOMETER x 1000 MONATE15 12
I I I I I I I II I
R 30 24
I I I I I I I I I II I I
R I I I 45 36
I I I I I I I I I I
R 90 72
I I
R
I I I I I I II I I
R I I I 105
84
I I I I I I I II I
R
Siehe Hinweis (3)*
