Hyundai Santa Fe 2009 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2009, Model line: Santa Fe, Model: Hyundai Santa Fe 2009Pages: 308, PDF Size: 10.85 MB

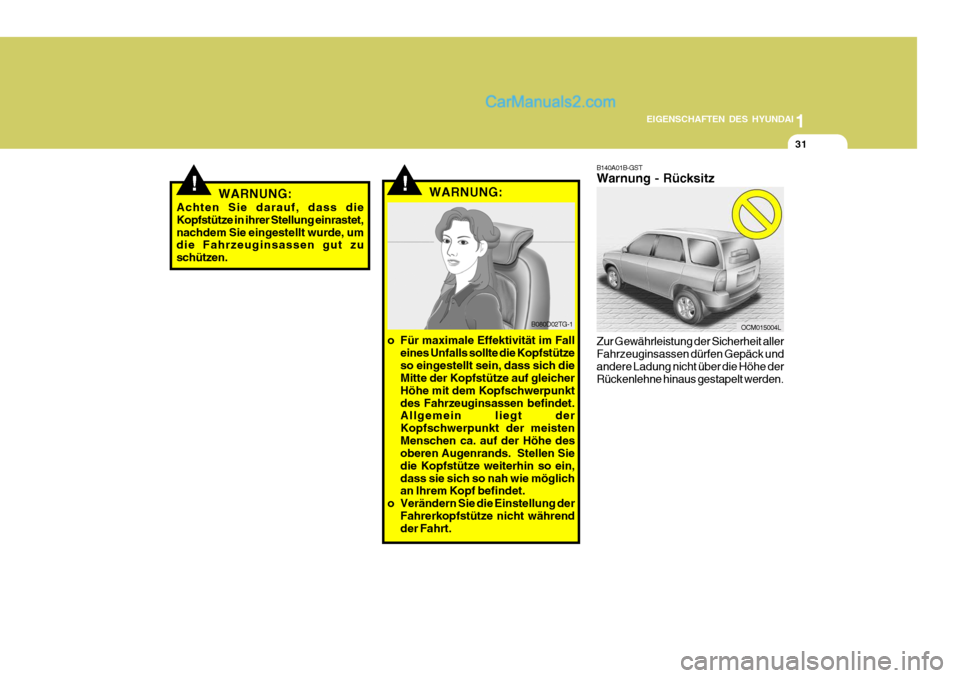

Page 41 of 308
1
EIGENSCHAFTEN DES HYUNDAI
31
!WARNUNG:
B080D02TG-1
o Für maximale Effektivität im Fall eines Unfalls sollte die Kopfstütze so eingestellt sein, dass sich die Mitte der Kopfstütze auf gleicher Höhe mit dem Kopfschwerpunktdes Fahrzeuginsassen befindet. Allgemein liegt der Kopfschwerpunkt der meistenMenschen ca. auf der Höhe des oberen Augenrands. Stellen Sie die Kopfstütze weiterhin so ein,dass sie sich so nah wie möglich an Ihrem Kopf befindet.
o Verändern Sie die Einstellung der Fahrerkopfstütze nicht währendder Fahrt.
OCM015004L
B140A01B-GST Warnung - Rücksitz Zur Gewährleistung der Sicherheit aller Fahrzeuginsassen dürfen Gepäck und andere Ladung nicht über die Höhe derRückenlehne hinaus gestapelt werden.
!WARNUNG:
Achten Sie darauf, dass die Kopfstütze in ihrer Stellung einrastet,nachdem Sie eingestellt wurde, um die Fahrzeuginsassen gut zu schützen.

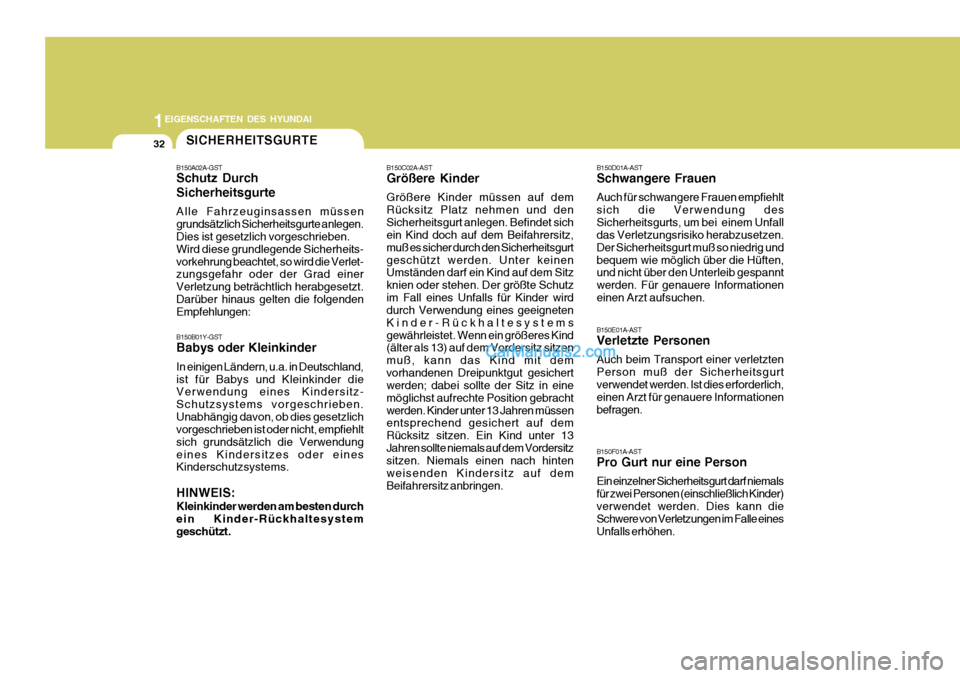

Page 42 of 308
1EIGENSCHAFTEN DES HYUNDAI
32
B150C02A-AST Größere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und denSicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz, muß es sicher durch den Sicherheitsgurtgeschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Der größte Schutzim Fall eines Unfalls für Kinder wird durch Verwendung eines geeigneten Kinder-Rückhaltesystems
gewährleistet. Wenn ein größeres Kind (älter als 13) auf dem Vordersitz sitzen muß, kann das Kind mit demvorhandenen Dreipunktgut gesichert werden; dabei sollte der Sitz in eine möglichst aufrechte Position gebrachtwerden. Kinder unter 13 Jahren müssen entsprechend gesichert auf dem Rücksitz sitzen. Ein Kind unter 13Jahren sollte niemals auf dem Vordersitz sitzen. Niemals einen nach hinten weisenden Kindersitz auf demBeifahrersitz anbringen.B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurt verwendet werden. Ist dies erforderlich, einen Arzt für genauere Informationenbefragen. B150F01A-AST Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder)verwendet werden. Dies kann die Schwere von Verletzungen im Falle eines Unfalls erhöhen.
B150D01A-AST Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung desSicherheitsgurts, um bei einem Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrig undbequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauere Informationeneinen Arzt aufsuchen.SICHERHEITSGURTE
B150A02A-GST Schutz Durch Sicherheitsgurte Alle Fahrzeuginsassen müssen grundsätzlich Sicherheitsgurte anlegen. Dies ist gesetzlich vorgeschrieben. Wird diese grundlegende Sicherheits-vorkehrung beachtet, so wird die Verlet- zungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt.Darüber hinaus gelten die folgenden Empfehlungen: B150B01Y-GST Babys oder Kleinkinder In einigen Ländern, u.a. in Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz- Schutzsystems vorgeschrieben.Unabhängig davon, ob dies gesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendungeines Kindersitzes oder eines Kinderschutzsystems. HINWEIS: Kleinkinder werden am besten durch ein Kinder-Rückhaltesystem geschützt.

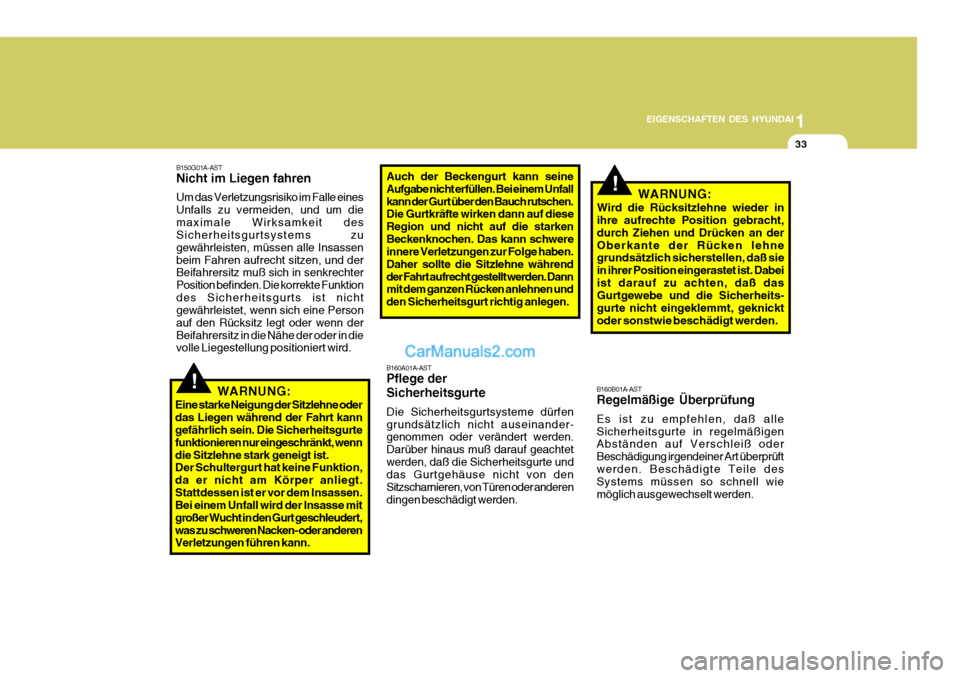

Page 43 of 308
1
EIGENSCHAFTEN DES HYUNDAI
33
!WARNUNG:
Eine starke Neigung der Sitzlehne oder das Liegen während der Fahrt kann gefährlich sein. Die Sicherheitsgurte funktionieren nur eingeschränkt, wenndie Sitzlehne stark geneigt ist. Der Schultergurt hat keine Funktion, da er nicht am Körper anliegt.Stattdessen ist er vor dem Insassen. Bei einem Unfall wird der Insasse mit großer Wucht in den Gurt geschleudert,was zu schweren Nacken- oder anderen Verletzungen führen kann. B160A01A-AST Pflege der Sicherheitsgurte Die Sicherheitsgurtsysteme dürfen grundsätzlich nicht auseinander- genommen oder verändert werden. Darüber hinaus muß darauf geachtetwerden, daß die Sicherheitsgurte und das Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderendingen beschädigt werden.
B160B01A-AST Regelmäßige Überprüfung Es ist zu empfehlen, daß alle Sicherheitsgurte in regelmäßigen Abständen auf Verschleiß oder Beschädigung irgendeiner Art überprüftwerden. Beschädigte Teile des Systems müssen so schnell wie möglich ausgewechselt werden.
B150G01A-AST Nicht im Liegen fahren Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und um diemaximale Wirksamkeit des Sicherheitsgurtsystems zu gewährleisten, müssen alle Insassenbeim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechter Position befinden. Die korrekte Funktiondes Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn derBeifahrersitz in die Nähe der oder in die volle Liegestellung positioniert wird.
Auch der Beckengurt kann seine Aufgabe nicht erfüllen. Bei einem Unfallkann der Gurt über den Bauch rutschen. Die Gurtkräfte wirken dann auf diese Region und nicht auf die starkenBeckenknochen. Das kann schwere innere Verletzungen zur Folge haben. Daher sollte die Sitzlehne währendder Fahrt aufrecht gestellt werden. Dann mit dem ganzen Rücken anlehnen und den Sicherheitsgurt richtig anlegen.
!WARNUNG:
Wird die Rücksitzlehne wieder in ihre aufrechte Position gebracht, durch Ziehen und Drücken an derOberkante der Rücken lehne grundsätzlich sicherstellen, daß sie in ihrer Position eingerastet ist. Dabeiist darauf zu achten, daß das Gurtgewebe und die Sicherheits- gurte nicht eingeklemmt, geknicktoder sonstwie beschädigt werden.
Page 44 of 308

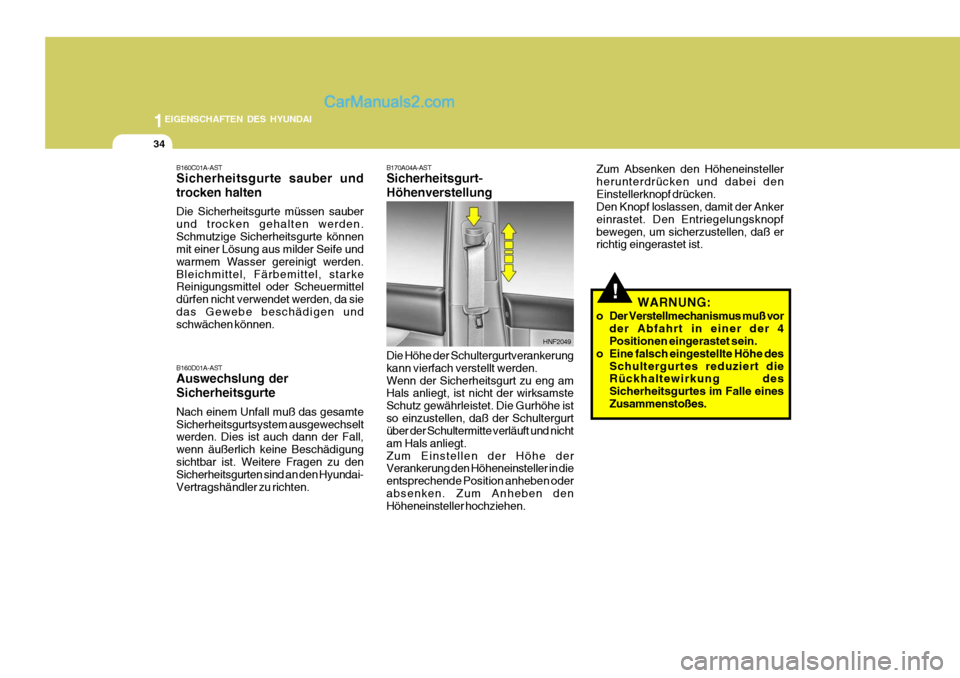

1EIGENSCHAFTEN DES HYUNDAI
34
HNF2049
B170A04A-AST Sicherheitsgurt- Höhenverstellung
Zum Absenken den Höheneinsteller herunterdrücken und dabei denEinstellerknopf drücken. Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopfbewegen, um sicherzustellen, daß er richtig eingerastet ist.
B160D01A-AST Auswechslung der Sicherheitsgurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigungsichtbar ist. Weitere Fragen zu den Sicherheitsgurten sind an den Hyundai- Vertragshändler zu richten.
!
Die Höhe der Schultergurtverankerung kann vierfach verstellt werden.Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamste Schutz gewährleistet. Die Gurhöhe istso einzustellen, daß der Schultergurt über der Schultermitte verläuft und nicht am Hals anliegt.Zum Einstellen der Höhe der Verankerung den Höheneinsteller in die entsprechende Position anheben oderabsenken. Zum Anheben den Höheneinsteller hochziehen. WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert dieRückhaltewirkung des Sicherheitsgurtes im Falle einesZusammenstoßes.
B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden.Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife und warmem Wasser gereinigt werden.Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermittel dürfen nicht verwendet werden, da siedas Gewebe beschädigen und schwächen können.

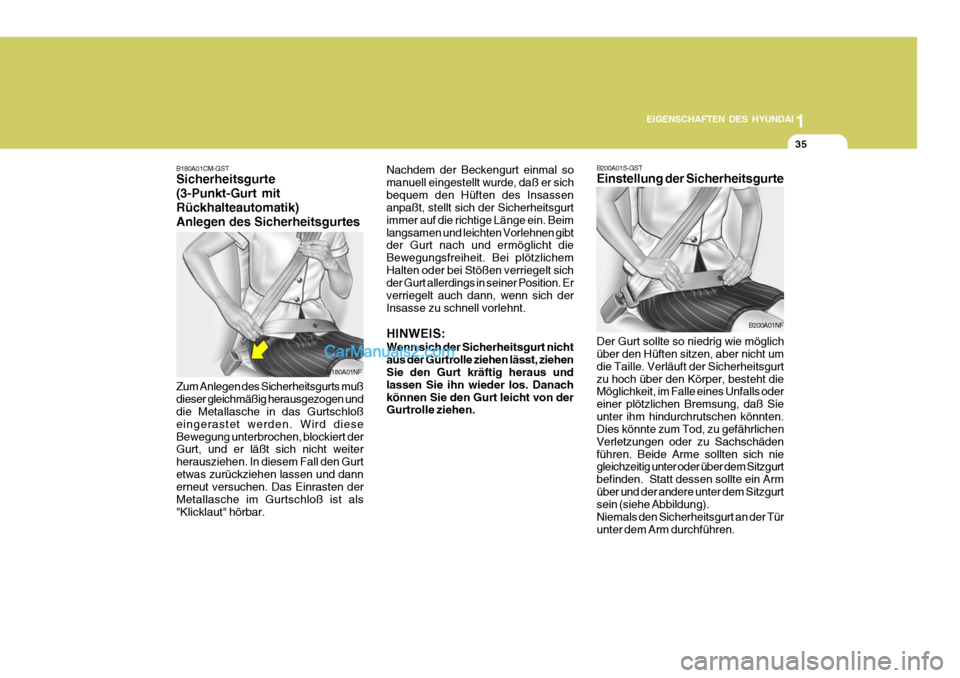

Page 45 of 308
1
EIGENSCHAFTEN DES HYUNDAI
35
B180A01CM-GST Sicherheitsgurte (3-Punkt-Gurt mitRückhalteautomatik)Anlegen des Sicherheitsgurtes Nachdem der Beckengurt einmal so manuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichemHalten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich derInsasse zu schnell vorlehnt. HINWEIS: Wenn sich der Sicherheitsgurt nicht aus der Gurtrolle ziehen lässt, ziehen Sie den Gurt kräftig heraus und lassen Sie ihn wieder los. Danachkönnen Sie den Gurt leicht von der Gurtrolle ziehen.
Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallasche in das Gurtschloß eingerastet werden. Wird dieseBewegung unterbrochen, blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurtetwas zurückziehen lassen und dann erneut versuchen. Das Einrasten der Metallasche im Gurtschloß ist als"Klicklaut" hörbar.
B180A01NF B200A01S-GST Einstellung der Sicherheitsgurte Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurtzu hoch über den Körper, besteht die Möglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sieunter ihm hindurchrutschen könnten. Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschädenführen. Beide Arme sollten sich nie gleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Armüber und der andere unter dem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Türunter dem Arm durchführen.
B200A01NF

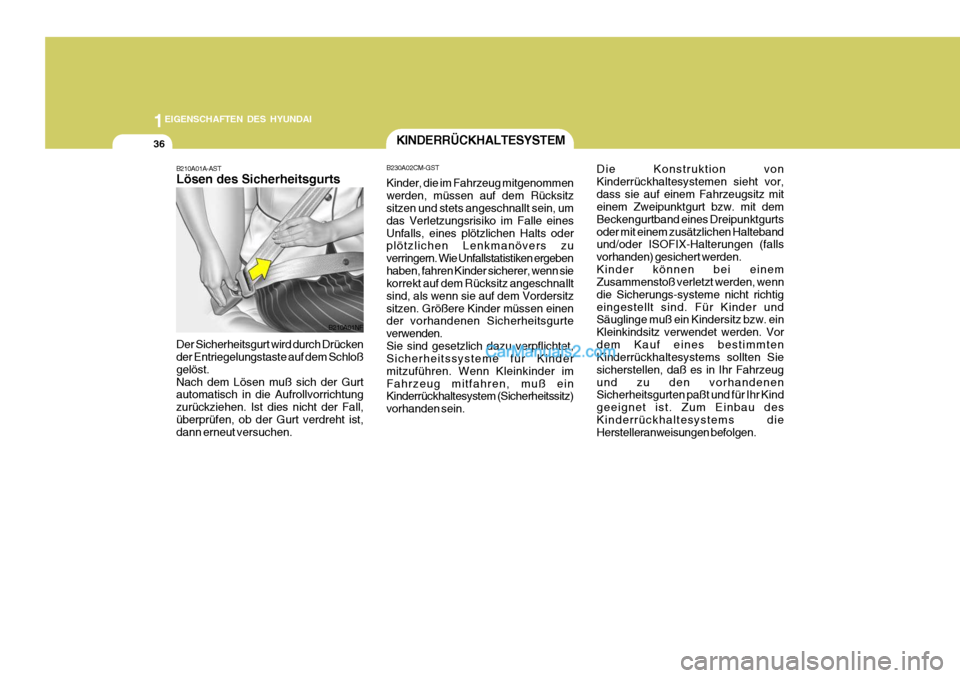

Page 46 of 308
1EIGENSCHAFTEN DES HYUNDAI
36
B210A01A-AST Lösen des Sicherheitsgurts Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste auf dem Schloß gelöst.Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.
B210A01NF
KINDERRÜCKHALTESYSTEM
B230A02CM-GST Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle einesUnfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistiken ergebenhaben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie auf dem Vordersitzsitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden.Sie sind gesetzlich dazu verpflichtet, Sicherheitssysteme für Kinder mitzuführen. Wenn Kleinkinder imFahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheitssitz) vorhanden sein. Die Konstruktion vonKinderrückhaltesystemen sieht vor,dass sie auf einem Fahrzeugsitz mit einem Zweipunktgurt bzw. mit dem Beckengurtband eines Dreipunktgurtsoder mit einem zusätzlichen Halteband und/oder ISOFIX-Halterungen (falls vorhanden) gesichert werden.Kinder können bei einem Zusammenstoß verletzt werden, wenn die Sicherungs-systeme nicht richtigeingestellt sind. Für Kinder und Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vordem Kauf eines bestimmten Kinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeugund zu den vorhandenen Sicherheitsgurten paßt und für Ihr Kind geeignet ist. Zum Einbau desKinderrückhaltesystems die Herstelleranweisungen befolgen.

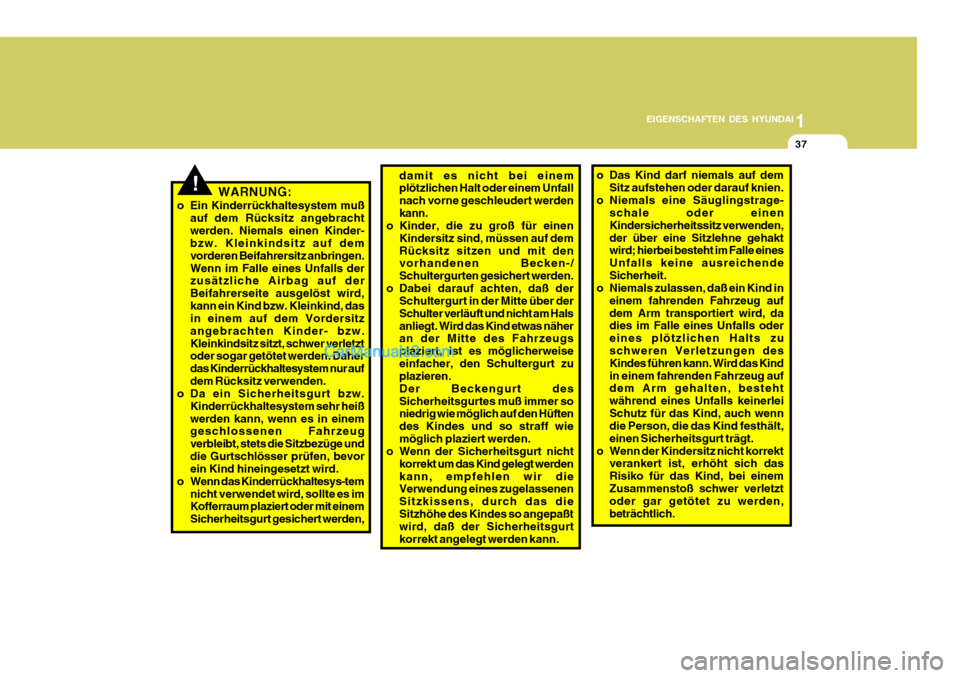

Page 47 of 308
1
EIGENSCHAFTEN DES HYUNDAI
37
!WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf dem vorderen Beifahrersitz anbringen.Wenn im Falle eines Unfalls der zusätzliche Airbag auf der Beifahrerseite ausgelöst wird,kann ein Kind bzw. Kleinkind, das in einem auf dem Vordersitz angebrachten Kinder- bzw.Kleinkindsitz sitzt, schwer verletzt oder sogar getötet werden. Daher das Kinderrückhaltesystem nur aufdem Rücksitz verwenden.
o Da ein Sicherheitsgurt bzw.
Kinderrückhaltesystem sehr heißwerden kann, wenn es in einem geschlossenen Fahrzeug verbleibt, stets die Sitzbezüge unddie Gurtschlösser prüfen, bevor ein Kind hineingesetzt wird.
o Wenn das Kinderrückhaltesys-tem nicht verwendet wird, sollte es imKofferraum plaziert oder mit einem Sicherheitsgurt gesichert werden, damit es nicht bei einem plötzlichen Halt oder einem Unfall nach vorne geschleudert werdenkann.
o Kinder, die zu groß für einen
Kindersitz sind, müssen auf demRücksitz sitzen und mit den vorhandenen Becken-/ Schultergurten gesichert werden.
o Dabei darauf achten, daß der Schultergurt in der Mitte über derSchulter verläuft und nicht am Halsanliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist es möglicherweiseeinfacher, den Schultergurt zu plazieren. Der Beckengurt desSicherheitsgurtes muß immer so niedrig wie möglich auf den Hüften des Kindes und so straff wiemöglich plaziert werden.
o Wenn der Sicherheitsgurt nicht
korrekt um das Kind gelegt werdenkann, empfehlen wir die Verwendung eines zugelassenen Sitzkissens, durch das dieSitzhöhe des Kindes so angepaßt wird, daß der Sicherheitsgurt korrekt angelegt werden kann. o Das Kind darf niemals auf dem
Sitz aufstehen oder darauf knien.
o Niemals eine Säuglingstrage- schale oder einenKindersicherheitssitz verwenden,der über eine Sitzlehne gehakt wird; hierbei besteht im Falle eines Unfalls keine ausreichendeSicherheit.
o Niemals zulassen, daß ein Kind in
einem fahrenden Fahrzeug aufdem Arm transportiert wird, da dies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen des Kindes führen kann. Wird das Kindin einem fahrenden Fahrzeug auf dem Arm gehalten, besteht während eines Unfalls keinerleiSchutz für das Kind, auch wenn die Person, die das Kind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich dasRisiko für das Kind, bei einemZusammenstoß schwer verletzt oder gar getötet zu werden, beträchtlich.

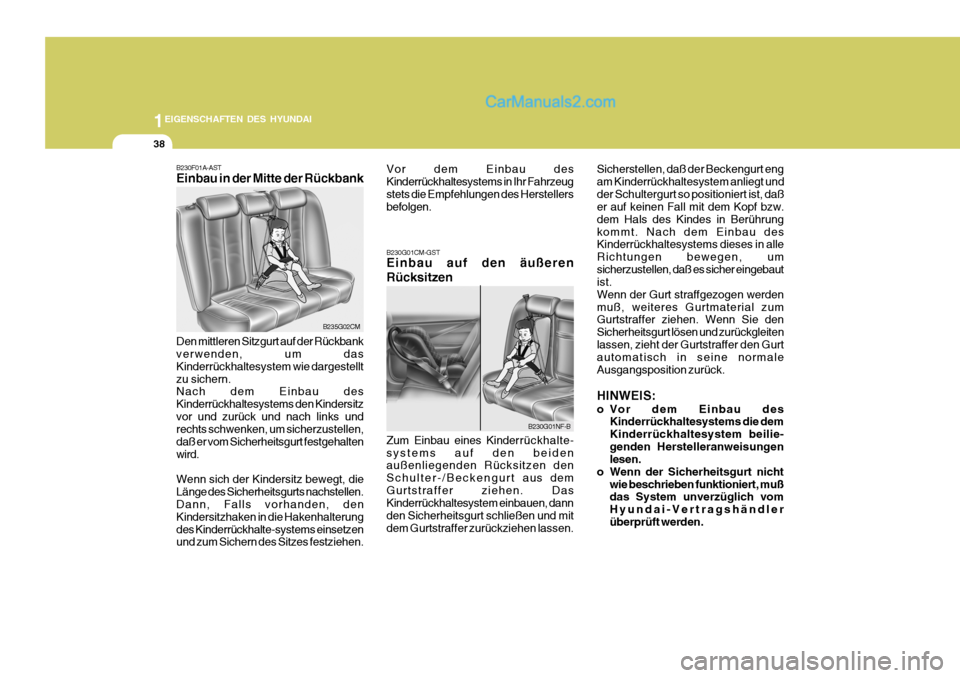

Page 48 of 308
1EIGENSCHAFTEN DES HYUNDAI
38
B235G02CM
B230G01NF-B
B230F01A-AST Einbau in der Mitte der Rückbank Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestelltzu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitzvor und zurück und nach links und rechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurt festgehaltenwird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurts nachstellen. Dann, Falls vorhanden, den Kindersitzhaken in die Hakenhalterungdes Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. B230G01CM-GST Einbau auf den äußeren Rücksitzen Zum Einbau eines Kinde
rrückhalte-
systems auf den beiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus dem
Gurtstraffer ziehen. Das Kinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mitdem Gurtstraffer zurückziehen lassen. Sicherstellen, daß der Beckengurt engam Kinderrückhaltesystem anliegt undder Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührungkommt. Nach dem Einbau des Kinderrückhaltesystems dieses in alle Richtungen bewegen, umsicherzustellen, daß es sicher eingebaut ist. Wenn der Gurt straffgezogen werdenmuß, weiteres Gurtmaterial zum Gurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen und zurückgleitenlassen, zieht der Gurtstraffer den Gurt automatisch in seine normale Ausgangsposition zurück. HINWEIS:
o Vor dem Einbau des
Kinderrückhaltesystems die dem Kinderrückhaltesystem beilie-genden Herstelleranweisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert, mußdas System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden.
Vor dem Einbau desKinderrückhaltesystems in Ihr Fahrzeugstets die Empfehlungen des Herstellers befolgen.

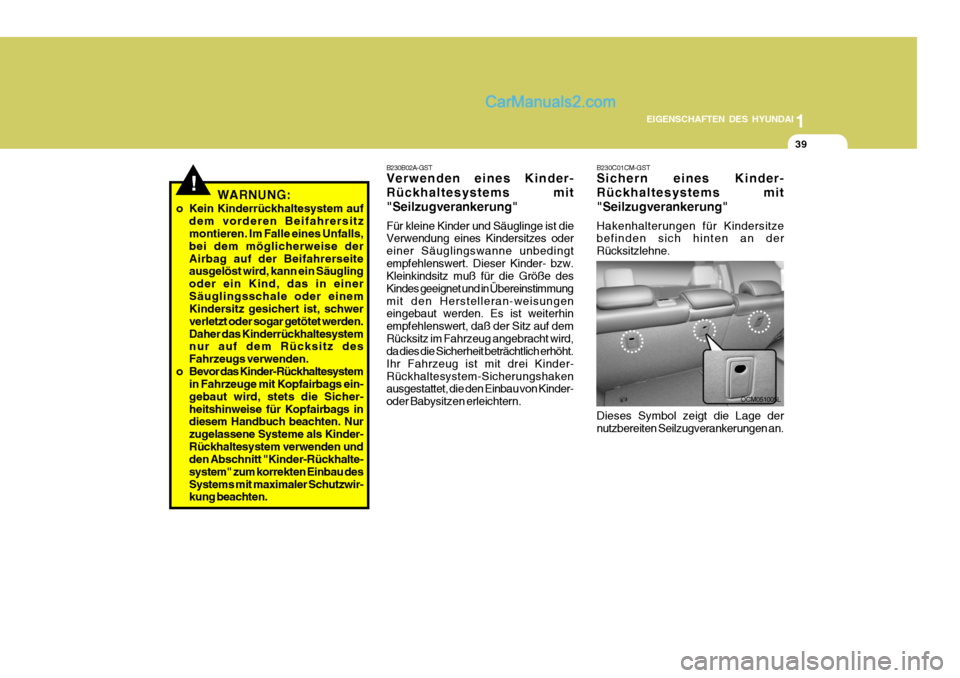

Page 49 of 308
1
EIGENSCHAFTEN DES HYUNDAI
39
OCM051005L
!WARNUNG:
o Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise derAirbag auf der Beifahrerseite ausgelöst wird, kann ein Säugling oder ein Kind, das in einerSäuglingsschale oder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötet werden.Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.
o Bevor das Kinder-Rückhaltesystem in Fahrzeuge mit Kopfairbags ein-gebaut wird, stets die Sicher-heitshinweise für Kopfairbags in diesem Handbuch beachten. Nur zugelassene Systeme als Kinder-Rückhaltesystem verwenden und den Abschnitt "Kinder-Rückhalte- system" zum korrekten Einbau desSystems mit maximaler Schutzwir- kung beachten. B230B02A-GST Verwenden eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingswanne unbedingtempfehlenswert. Dieser Kinder- bzw. Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmungmit den Herstelleran-weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf demRücksitz im Fahrzeug angebracht wird, da dies die Sicherheit beträchtlich erhöht. Ihr Fahrzeug ist mit drei Kinder-Rückhaltesystem-Sicherungshaken ausgestattet, die den Einbau von Kinder- oder Babysitzen erleichtern.
B230C01CM-GST Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Hakenhalterungen für Kindersitze befinden sich hinten an der Rücksitzlehne. Dieses Symbol zeigt die Lage der nutzbereiten Seilzugverankerungen an.

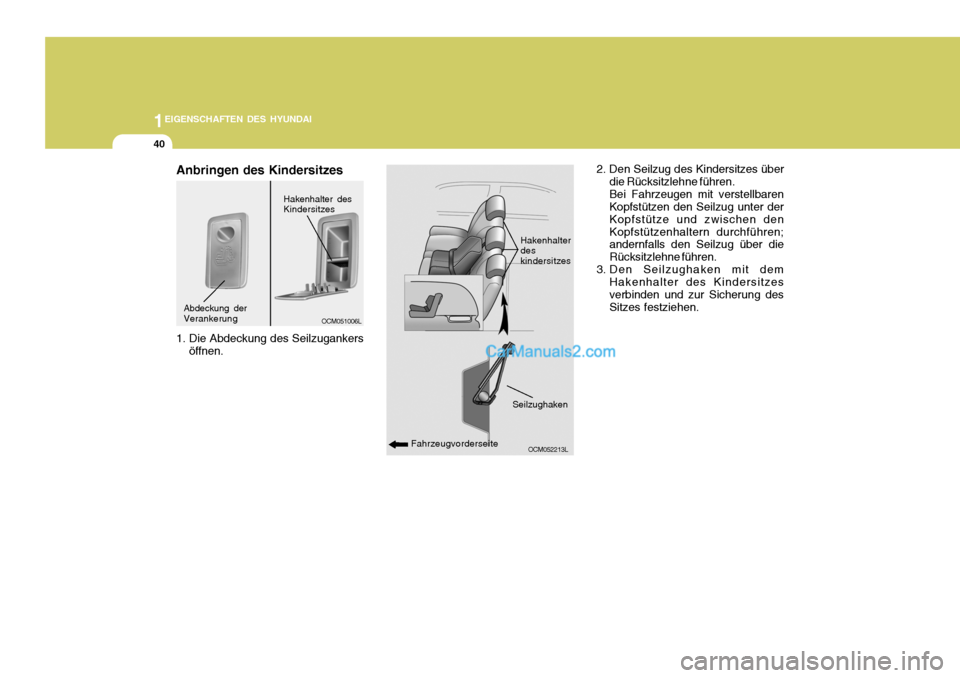

Page 50 of 308
1EIGENSCHAFTEN DES HYUNDAI
40
OCM051006L
Abdeckung der Verankerung Hakenhalter desKindersitzes
Anbringen des Kindersitzes
1. Die Abdeckung des Seilzugankers
öffnen.
OCM052213L
Fahrzeugvorderseite Hakenhalter deskindersitzes
Seilzughaken
2. Den Seilzug des Kindersitzes über die Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter der Kopfstütze und zwischen denKopfstützenhaltern durchführen; andernfalls den Seilzug über die Rücksitzlehne führen.
3. Den Seilzughaken mit dem Hakenhalter des Kindersitzesverbinden und zur Sicherung desSitzes festziehen.
