Hyundai Santa Fe 2010 Ägarmanual (in Swedish)

69
Om något händer

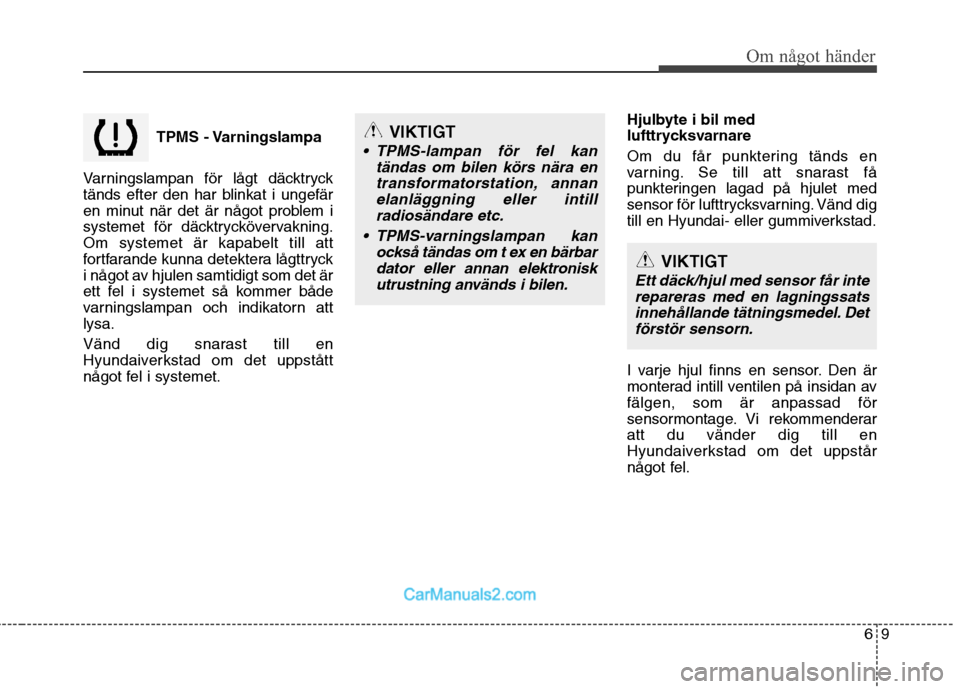

TPMS - Varningslampa
Varningslampan för lågt däcktryck
tänds efter den har blinkat i ungefär
en minut när det är något problem i
systemet för däcktryckövervakning.Om systemet är kapabelt till att
fortfarande kunna detektera lågttryck
i något av hjulen samtidigt som det är
ett fel i systemet så kommer både
varningslampan och indikatorn attlysa.
Vänd dig snarast till en
Hyundaiverkstad om det uppstått
något fel i systemet. Hjulbyte i bil med
lufttrycksvarnare
Om du får punktering tänds en
varning. Se till att snarast få
punkteringen lagad på hjulet med
sensor för lufttrycksvarning. Vänd dig
till en Hyundai- eller gummiverkstad.
I varje hjul finns en sensor. Den är
monterad intill ventilen på insidan avfälgen, som är anpassad för
sensormontage. Vi rekommenderaratt du vänder dig till en
Hyundaiverkstad om det uppstår
något fel.VIKTIGT
TPMS-lampan för fel kan
tändas om bilen körs nära entransformatorstation, annanelanläggning eller intillradiosändare etc.
TPMS-varningslampan kan också tändas om t ex en bärbardator eller annan elektroniskutrustning används i bilen.
VIKTIGT
Ett däck/hjul med sensor får inte repareras med en lagningssatsinnehållande tätningsmedel. Detförstör sensorn.

Om något händer
10
6

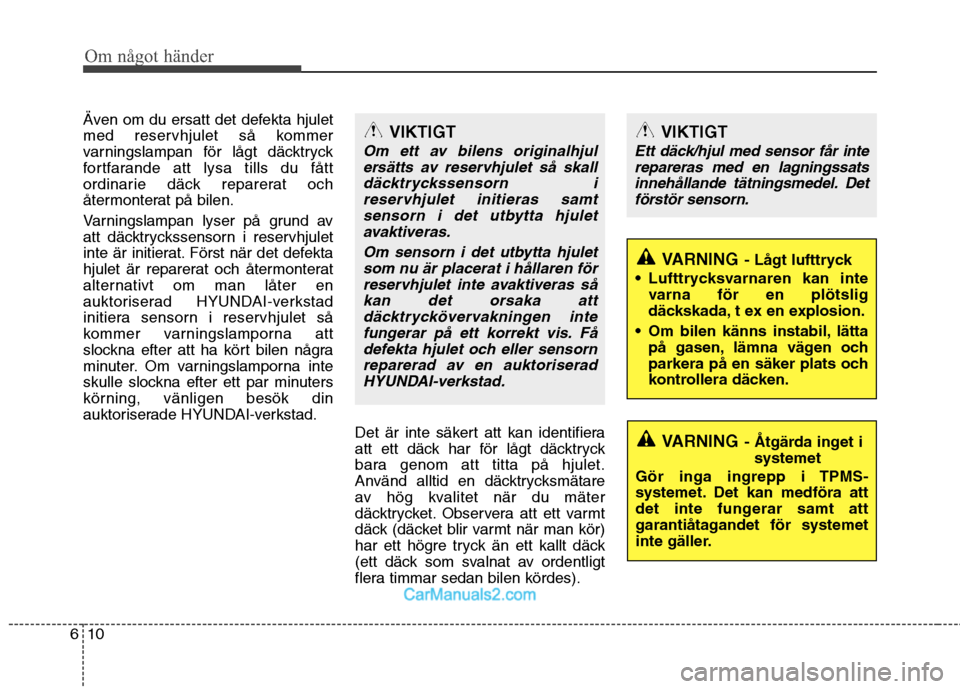

Även om du ersatt det defekta hjulet
med reservhjulet så kommer
varningslampan för lågt däcktryck
fortfarande att lysa tills du fått
ordinarie däck reparerat och
återmonterat på bilen.
Varningslampan lyser på grund av
att däcktryckssensorn i reservhjulet
inte är initierat. Först när det defekta
hjulet är reparerat och återmonterat
alternativt om man låter en
auktoriserad HYUNDAI-verkstad
initiera sensorn i reservhjulet så
kommer varningslamporna att
slockna efter att ha kört bilen några
minuter. Om varningslamporna inte
skulle slockna efter ett par minuters
körning, vänligen besök din
auktoriserade HYUNDAI-verkstad.
Det är inte säkert att kan identifiera
att ett däck har för lågt däcktryck
bara genom att titta på hjulet.
Använd alltid en däcktrycksmätare
av hög kvalitet när du mäter
däcktrycket. Observera att ett varmt
däck (däcket blir varmt när man kör)
har ett högre tryck än ett kallt däck
(ett däck som svalnat av ordentligt
flera timmar sedan bilen kördes).VIKTIGT
Ett däck/hjul med sensor får interepareras med en lagningssatsinnehållande tätningsmedel. Det förstör sensorn.
VIKTIGT
Om ett av bilens originalhjulersätts av reservhjulet så skalldäcktryckssensorn i reservhjulet initieras samtsensorn i det utbytta hjuletavaktiveras.
Om sensorn i det utbytta hjuletsom nu är placerat i hållaren för reservhjulet inte avaktiveras såkan det orsaka attdäcktryckövervakningen intefungerar på ett korrekt vis. Få defekta hjulet och eller sensornreparerad av en auktoriseradHYUNDAI-verkstad.
VARNING - Lågt lufttryck
Lufttrycksvarnaren kan inte varna för en plötslig
däckskada, t ex en explosion.
Om bilen känns instabil, lätta på gasen, lämna vägen och
parkera på en säker plats och
kontrollera däcken.
VARNING - Åtgärda inget i
systemet
Gör inga ingrepp i TPMS-
systemet. Det kan medföra att
det inte fungerar samt att
garantiåtagandet för systemet
inte gäller.

611
Om något händer
OM DU FÅR PUNKTERING
F070100AFD
Verktyg för hjulbyte
Domkraften, domkraftsvev och
hjulmutternyckel förvaras i
bagageutrymmet.
Öppna förvaringsutrymmets lock för
att komma åt verktygen.
(1) Domkraftarm
(2) Domkraft
(3) Hjulmutternyckel/domkraftvev F070101AUN
Domkraften
Domkraften som medföljer bilen är
enbart avsedd för hjulbyte. Följ
anvisningarna för hur den ska
användas, så att ingen skadar sig.
Se till att den är förvarad i sitt fack,
när den inte används, så att den inte
skramlar under körning.
OCM060008
VARNING
Hjulbyte ska alltid ske på en plats där det kan ske utan risk
för att du eller bilen blir
påkörd.
Se till att bilen står plant och att underlaget för domkraften
är fast. Lägg eventuellt enplanka under domkraften.
Domkraften får endast placeras under de markerade
lyftpunkterna under dörr
-
trösklarna.
Kryp inte under bilen när den är lyft av enbart domkraften. Det finns alltid risk att bilen
glider av domkraften.
Starta aldrig motorn när bilen är lyft.
Ingen får befinna sig i bilen när den ska lyftas.
Passagerare ska förflytta sig till en säker plats en bit frånbilen.

Om något händer
12
6

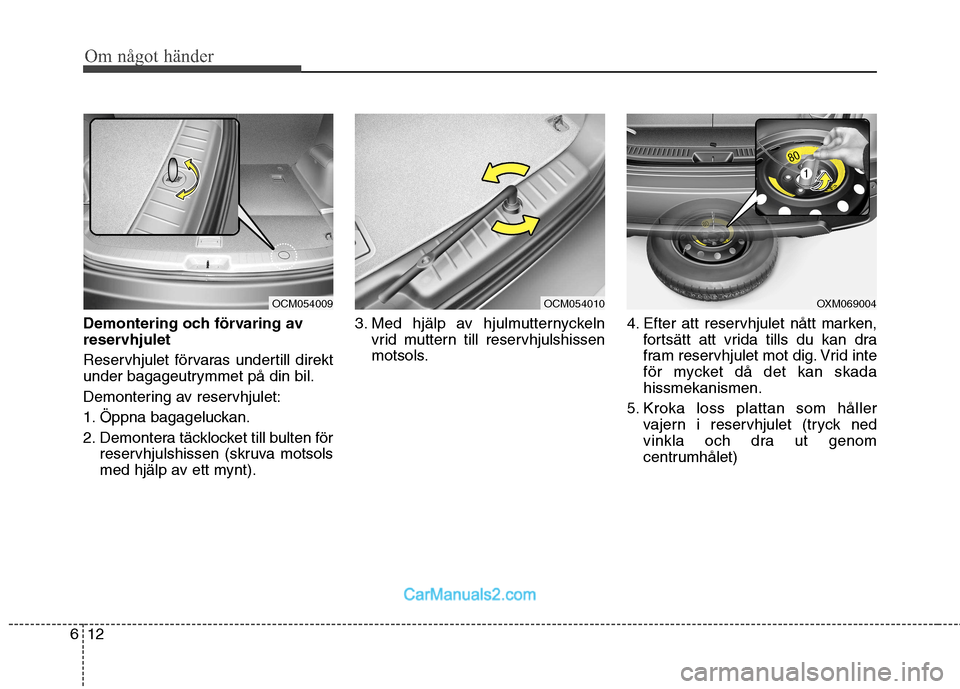

Demontering och förvaring av
reservhjulet
Reservhjulet förvaras undertill direkt
under bagageutrymmet på din bil.
Demontering av reservhjulet:
1. Öppna bagageluckan.
2. Demontera täcklocket till bulten för
reservhjulshissen (skruva motsols
med hjälp av ett mynt). 3. Med hjälp av hjulmutternyckeln
vrid muttern till reservhjulshissen
motsols. 4. Efter att reservhjulet nått marken,
fortsätt att vrida tills du kan dra
fram reservhjulet mot dig. Vrid inte
för mycket då det kan skadahissmekanismen.
5. Kroka loss plattan som håller vajern i reservhjulet (tryck ned
vinkla och dra ut genom
centrumhålet)
OCM054009OCM054010OXM069004

613
Om något händer

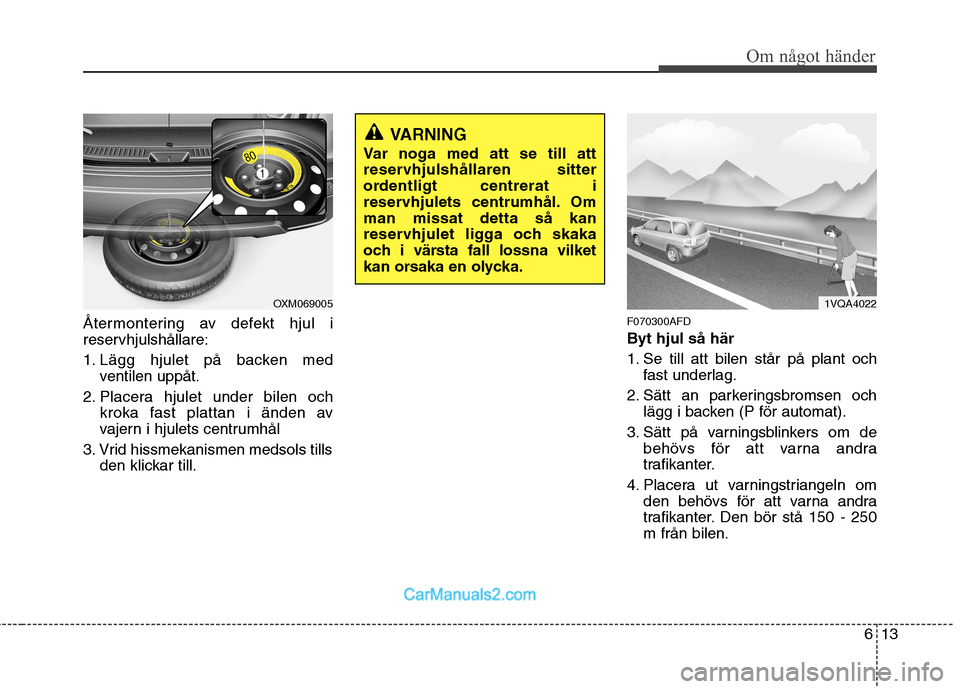

Återmontering av defekt hjul i
reservhjulshållare:
1. Lägg hjulet på backen medventilen uppåt.
2. Placera hjulet under bilen och kroka fast plattan i änden av
vajern i hjulets centrumhål
3. Vrid hissmekanismen medsols tills den klickar till. F070300AFD Byt hjul så här
1. Se till att bilen står på plant och
fast underlag.
2. Sätt an parkeringsbromsen och lägg i backen (P för automat).
3. Sätt på varningsblinkers om de behövs för att varna andra
trafikanter.
4. Placera ut varningstriangeln om den behövs för att varna andra
trafikanter. Den bör stå 150 - 250m från bilen.
OXM069005
VARNING
Var noga med att se till att
reservhjulshållaren sitter
ordentligt centrerat i
reservhjulets centrumhål. Omman missat detta så kan
reservhjulet ligga och skaka
och i värsta fall lossna vilket
kan orsaka en olycka.
1VQA4022

Om något händer
14
6
5. Ta fram reservhjulet, domkraften
och verktygen för hjulbytet.
6. Lägg block framför och bakom hjulet som är diagonalt mot det
punkterade.
7. Om bilen har heltäckande hjulsidor, bryt försiktigt borthjulsidan. 8. Lossa alla hjulbultarna ett varv
med hjulmutternyckeln, inte mer.
1VQA4023
VARNING - Hjulbyte
Det är viktigt att parkerings- bromsen är hårt ansatt och att
det finns block vid ett hjul.
Ingen får befinna sig i bilen i samband med hjulbytet.
OCM049011N

615
Om något händer

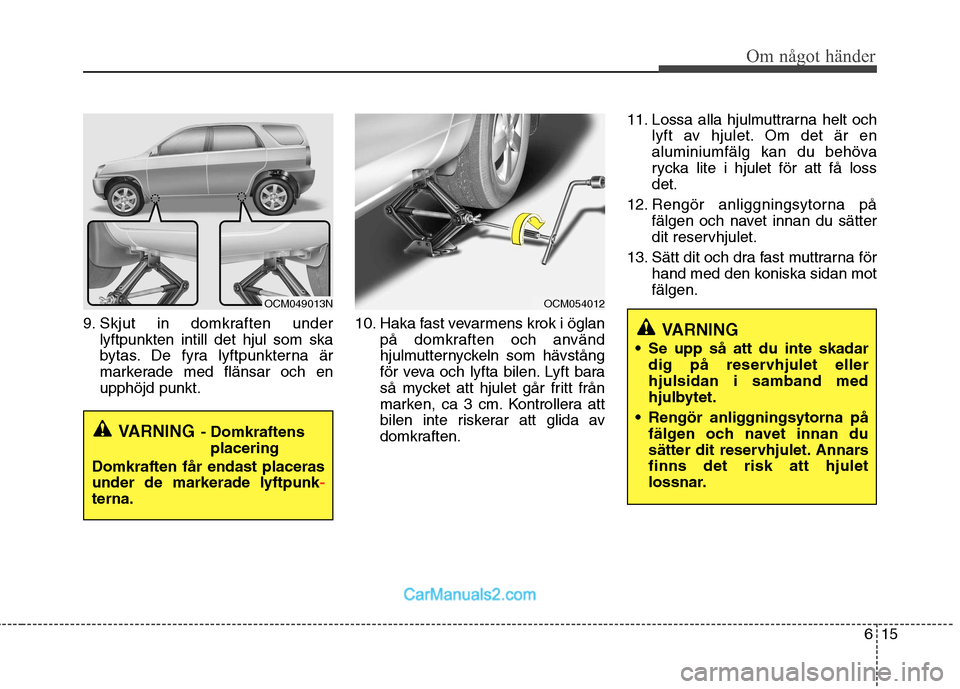

9. Skjut in domkraften underlyftpunkten intill det hjul som ska
bytas. De fyra lyftpunkterna är
markerade med flänsar och enupphöjd punkt. 10. Haka fast vevarmens krok i öglan
på domkraften och använd
hjulmutternyckeln som hävstång
för veva och lyfta bilen. Lyft bara
så mycket att hjulet går fritt från
marken, ca 3 cm. Kontrollera att
bilen inte riskerar att glida av
domkraften. 11. Lossa alla hjulmuttrarna helt och
lyft av hjulet. Om det är en
aluminiumfälg kan du behöva
rycka lite i hjulet för att få lossdet.
12. Rengör anliggningsytorna på fälgen och navet innan du sätter
dit reservhjulet.
13. Sätt dit och dra fast muttrarna för hand med den koniska sidan motfälgen.
VARNING - Domkraftens
placering
Domkraften får endast placeras
under de markerade lyftpunk
-
terna.
OCM049013NOCM054012
VARNING
Se upp så att du inte skadar dig på reservhjulet eller hjulsidan i samband med
hjulbytet.
Rengör anliggningsytorna på fälgen och navet innan du
sätter dit reservhjulet. Annarsfinns det risk att hjulet
lossnar.

Om något händer
16
6
VIKTIGT
Hjulmuttrarna har mm-gänga.
Om du byter till andra fälgar ochskaffar nya muttrar måste du se till att få exakt samma gänga. Iannat fall kommer gängorna imuttern och på pinnbulten attförstöras. Det betyder att hjulet kan lossna.
Köper du muttrarna från enHYUNDAI-verkstad kan du varasäker på att få rätt typ.

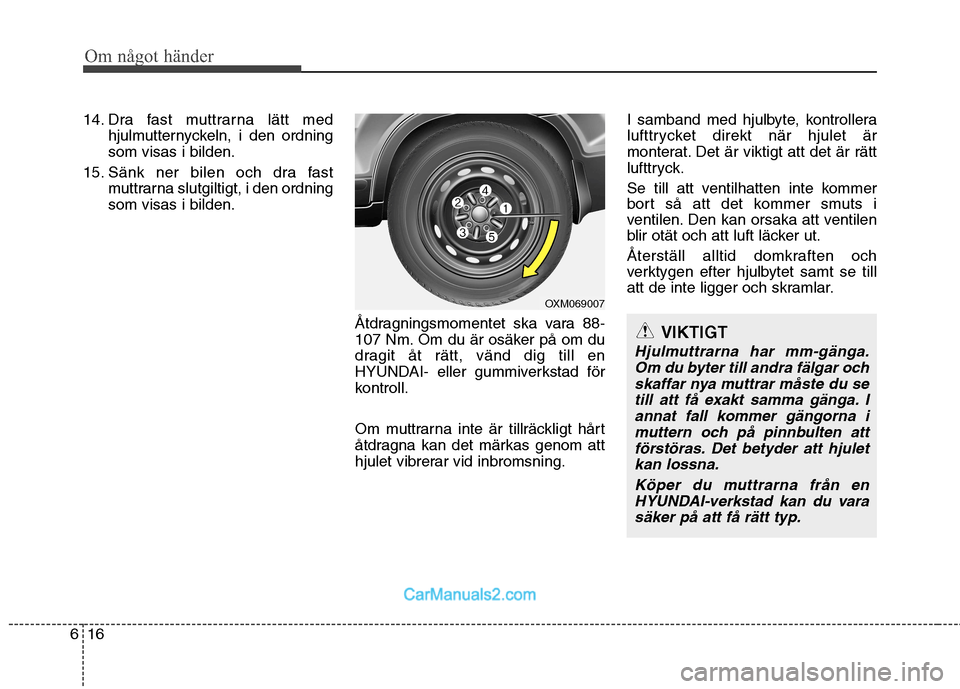

14. Dra fast muttrarna lätt med hjulmutternyckeln, i den ordning som visas i bilden.
15. Sänk ner bilen och dra fast muttrarna slutgiltigt, i den ordningsom visas i bilden.
Åtdragningsmomentet ska vara 88-
107 Nm. Om du är osäker på om du
dragit åt rätt, vänd dig till en
HYUNDAI- eller gummiverkstad för
kontroll.
Om muttrarna inte är tillräckligt hårt
åtdragna kan det märkas genom att
hjulet vibrerar vid inbromsning. I samband med hjulbyte, kontrollera
lufttrycket direkt när hjulet är
monterat. Det är viktigt att det är rätt
lufttryck.
Se till att ventilhatten inte kommer
bort så att det kommer smuts i
ventilen. Den kan orsaka att ventilen
blir otät och att luft läcker ut.
Återställ alltid domkraften och
verktygen efter hjulbytet samt se till
att de inte ligger och skramlar.
OXM069007

617
Om något händer

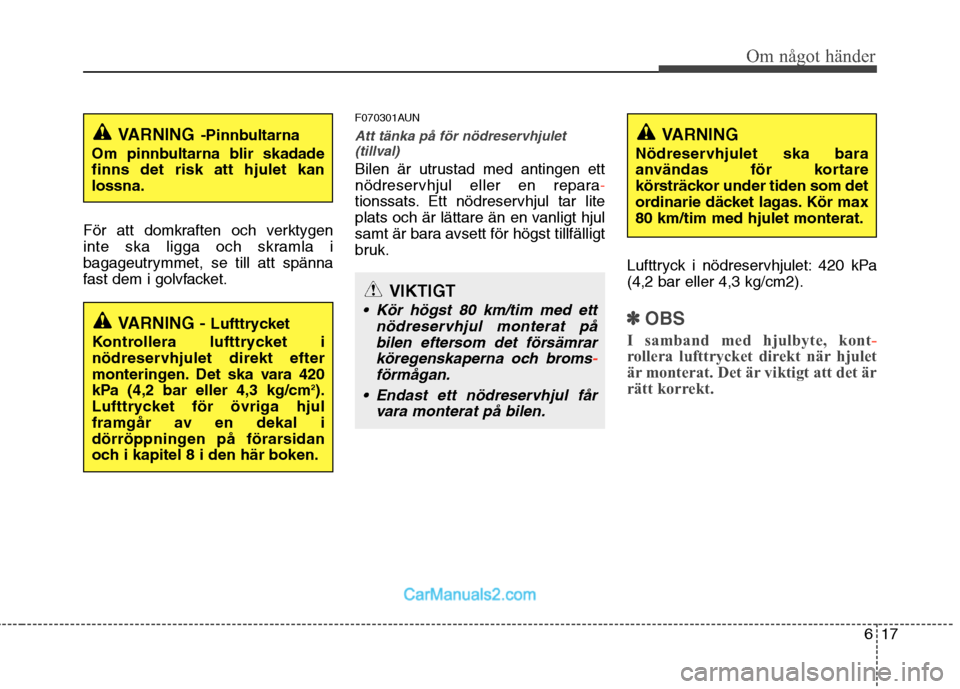

För att domkraften och verktygen
inte ska ligga och skramla i
bagageutrymmet, se till att spänna
fast dem i golvfacket.F070301AUN
Att tänka på för nödreservhjulet
(tillval)
Bilen är utrustad med antingen ett
nödreservhjul eller en repara
-
tionssats. Ett nödreservhjul tar lite
plats och är lättare än en vanligt hjul
samt är bara avsett för högst tillfälligt
bruk.
Lufttryck i nödreservhjulet: 420 kPa(4,2 bar eller 4,3 kg/cm2).
✽✽OBS
I samband med hjulbyte, kont
-
rollera lufttrycket direkt när hjulet
är monterat. Det är viktigt att det är
rätt korrekt.
VARNING -Pinnbultarna
Om pinnbultarna blir skadade finns det risk att hjulet kanlossna.
VARNING - Lufttrycket
Kontrollera lufttrycket i
nödreservhjulet direkt efter
monteringen. Det ska vara 420
kPa (4,2 bar eller 4,3 kg/cm 2
).
Lufttrycket för övriga hjul
framgår av en dekal i
dörröppningen på förarsidan
och i kapitel 8 i den här boken.
VIKTIGT
Kör högst 80 km/tim med ett
nödreservhjul monterat påbilen eftersom det försämrarköregenskaperna och broms
-
förmågan.
Endast ett nödreservhjul får vara monterat på bilen.
VARNING
Nödreservhjulet ska bara
användas för kortare
körsträckor under tiden som det
ordinarie däcket lagas. Kör max80 km/tim med hjulet monterat.

Om något händer
18
6
Att tänka på för nödreservhjulet:
Maxhastighet 80 km/tim.
Undvik dåliga vägar och gropar.
Hjulet ger bilen försämrade
köregenskaper och sämre broms
-
förmåga.
Bilen kan inte lastas maximalt med ett nödreservhjul monterat. Se
även belastningsindex på
däcksidan.
Kör inte över några hinder i vägbanan. Frigångshöjden är 2,5
cm lägre än med ordinarie däck. Kör inte in i en automattvätt.
Snökedja får inte monteras på det
här hjulet.
Om du måste ha snökedjor på bilen samtidigt med ett nödre
-
servhjul så ska det monteras bak.
Hjulet är konstruerat för den här bilmodellen och får inte användas på någon annan modell.
Ett däck på nödreservhjulet håller bara ca 300 mil. När det är utslitet
ska det bytas mot ett likadant medsamma dimension.
Endast ett nödreservhjul får vara monterat på bilen.
Dra inte släp när ett nödreservhjul är monterat på bilen.
