Hyundai Santa Fe 2011 Handleiding (in Dutch)

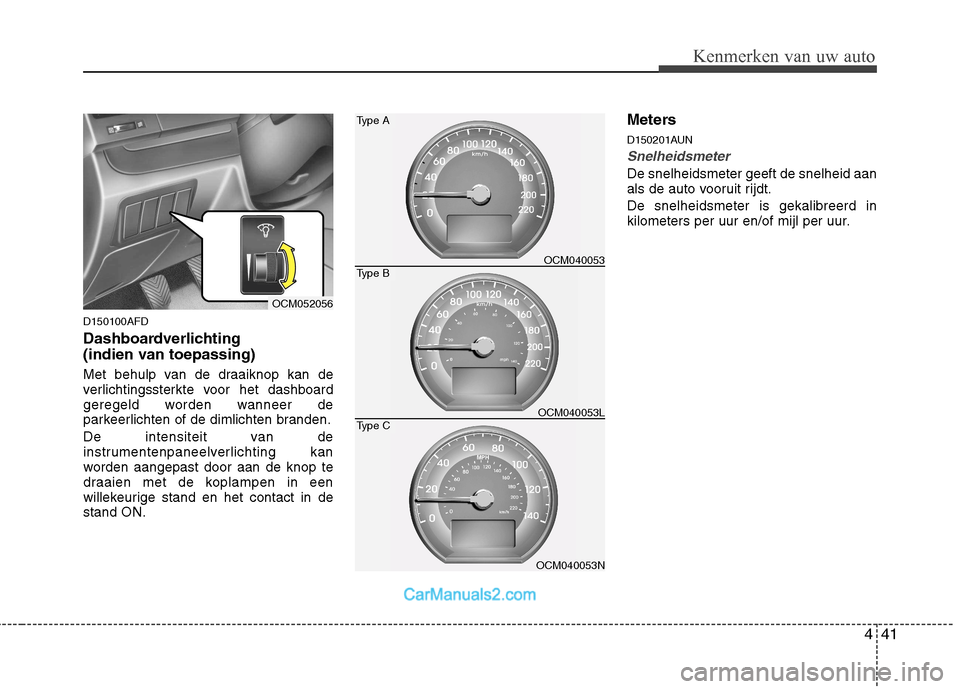

441
Kenmerken van uw auto
D150100AFD
Dashboardverlichting
(indien van toepassing)
Met behulp van de draaiknop kan de
verlichtingssterkte voor het dashboard
geregeld worden wanneer de
parkeerlichten of de dimlichten branden.
De intensiteit van de
instrumentenpaneelverlichting kan
worden aangepast door aan de knop te
draaien met de koplampen in een
willekeurige stand en het contact in destand ON.Meters
D150201AUN
Snelheidsmeter
De snelheidsmeter geeft de snelheid aan
als de auto vooruit rijdt. De snelheidsmeter is gekalibreerd in
kilometers per uur en/of mijl per uur.
OCM040053N
Type C
OCM040053
Type A
Type B
OCM040053L
OCM052056

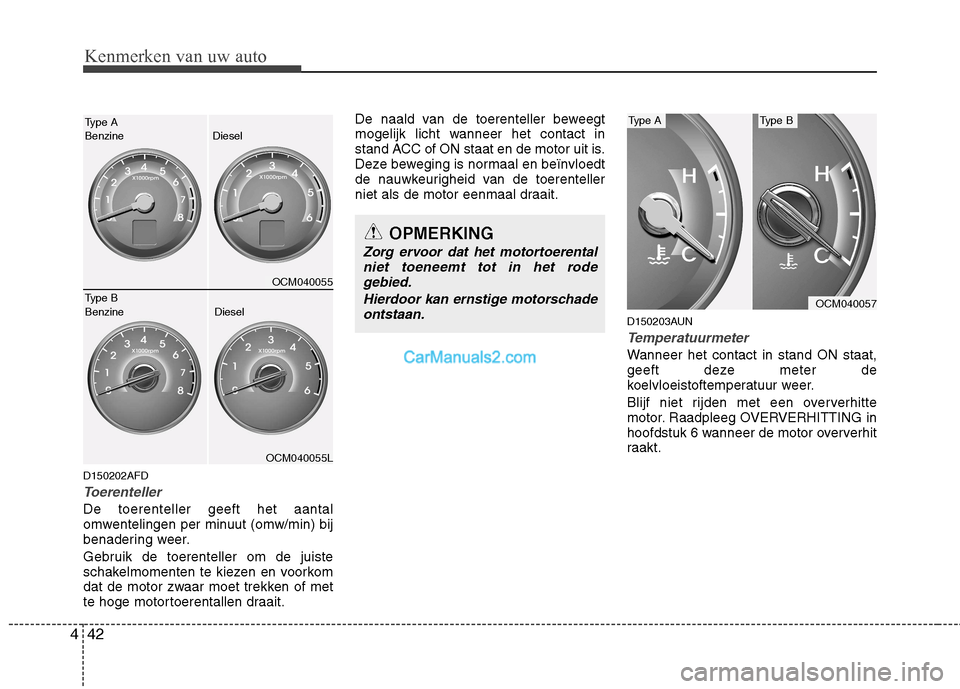

Kenmerken van uw auto
42
4
D150202AFD
Toerenteller
De toerenteller geeft het aantal
omwentelingen per minuut (omw/min) bij
benadering weer.
Gebruik de toerenteller om de juiste
schakelmomenten te kiezen en voorkom
dat de motor zwaar moet trekken of met
te hoge motortoerentallen draait. De naald van de toerenteller beweegt
mogelijk licht wanneer het contact in
stand ACC of ON staat en de motor uit is.
Deze beweging is normaal en beïnvloedt
de nauwkeurigheid van de toerenteller
niet als de motor eenmaal draait.
D150203AUN
Temperatuurmeter
Wanneer het contact in stand ON staat,
geeft deze meter de
koelvloeistoftemperatuur weer.
Blijf niet rijden met een oververhitte
motor. Raadpleeg OVERVERHITTING in
hoofdstuk 6 wanneer de motor oververhit
raakt.
OPMERKING
Zorg ervoor dat het motortoerentalniet toeneemt tot in het rodegebied.
Hierdoor kan ernstige motorschadeontstaan.
OCM040057
Type AType B
OCM040055
OCM040055L
Type A Benzine Diesel
Type B Benzine Diesel

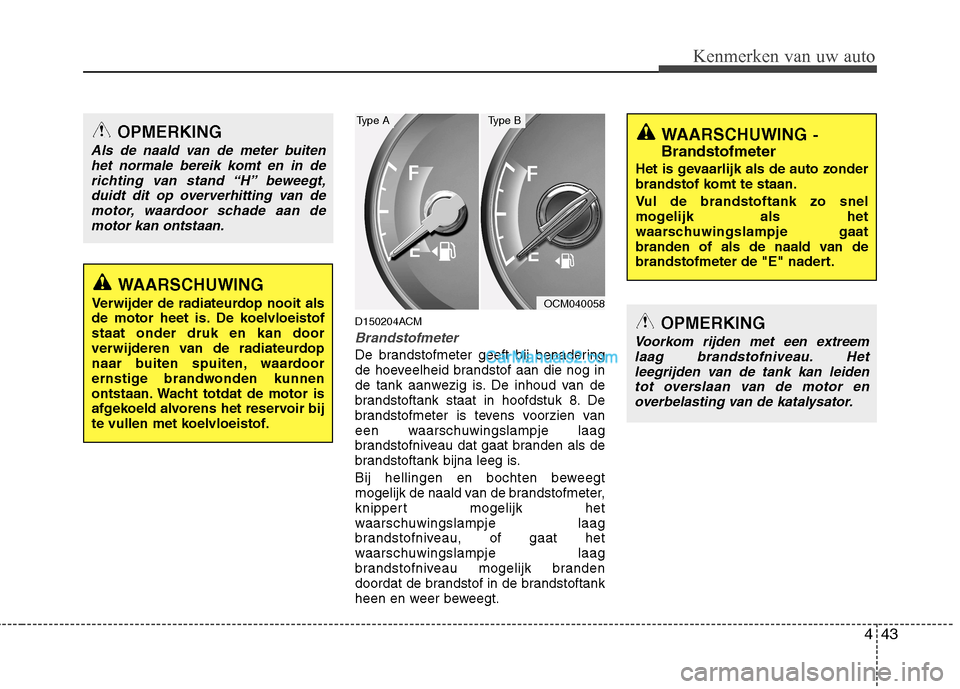

443
Kenmerken van uw auto
D150204ACM
Brandstofmeter
De brandstofmeter geeft bij benadering
de hoeveelheid brandstof aan die nog in
de tank aanwezig is. De inhoud van de
brandstoftank staat in hoofdstuk 8. De
brandstofmeter is tevens voorzien van
een waarschuwingslampje laag
brandstofniveau dat gaat branden als de
brandstoftank bijna leeg is.
Bij hellingen en bochten beweegt
mogelijk de naald van de brandstofmeter,
knippert mogelijk het
waarschuwingslampje laag
brandstofniveau, of gaat het
waarschuwingslampje laag
brandstofniveau mogelijk branden
doordat de brandstof in de brandstoftank
heen en weer beweegt.
OPMERKING
Als de naald van de meter buitenhet normale bereik komt en in de
richting van stand “H” beweegt,duidt dit op oververhitting van demotor, waardoor schade aan de motor kan ontstaan.
WAARSCHUWING
Verwijder de radiateurdop nooit als
de motor heet is. De koelvloeistofstaat onder druk en kan door
verwijderen van de radiateurdop
naar buiten spuiten, waardoor
ernstige brandwonden kunnen
ontstaan. Wacht totdat de motor is
afgekoeld alvorens het reservoir bij
te vullen met koelvloeistof.
OCM040058
Type AType B
WAARSCHUWING -
Brandstofmeter
Het is gevaarlijk als de auto zonder
brandstof komt te staan.
Vul de brandstoftank zo snel
mogelijk als het
waarschuwingslampje gaat
branden of als de naald van de
brandstofmeter de "E" nadert.
OPMERKING
Voorkom rijden met een extreem laag brandstofniveau. Hetleegrijden van de tank kan leiden tot overslaan van de motor en
overbelasting van de katalysator.

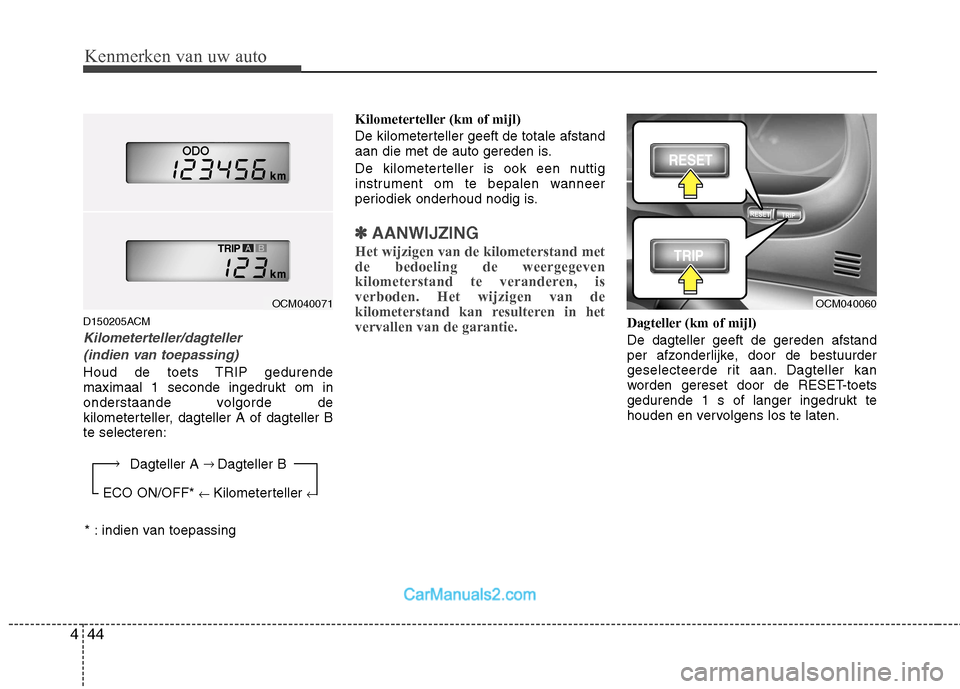

Kenmerken van uw auto
44
4
D150205ACM
Kilometerteller/dagteller
(indien van toepassing)
Houd de toets TRIP gedurende
maximaal 1 seconde ingedrukt om in
onderstaande volgorde de
kilometerteller, dagteller A of dagteller Bte selecteren: Kilometerteller (km of mijl)
De kilometerteller geeft de totale afstand
aan die met de auto gereden is.
De kilometerteller is ook een nuttig
instrument om te bepalen wanneer
periodiek onderhoud nodig is.
✽✽
AANWIJZING
Het wijzigen van de kilometerstand met de bedoeling de weergegeven
kilometerstand te veranderen, isverboden. Het wijzigen van de
kilometerstand kan resulteren in hetvervallen van de garantie.
Dagteller (km of mijl) De dagteller geeft de gereden afstand
per afzonderlijke, door de bestuurder
geselecteerde rit aan. Dagteller kan
worden gereset door de RESET-toets
gedurende 1 s of langer ingedrukt te
houden en vervolgens los te laten.
OCM040071OCM040060
* : indien van toepassing Dagteller A

Dagteller B
ECO ON/OFF* Kilometerteller

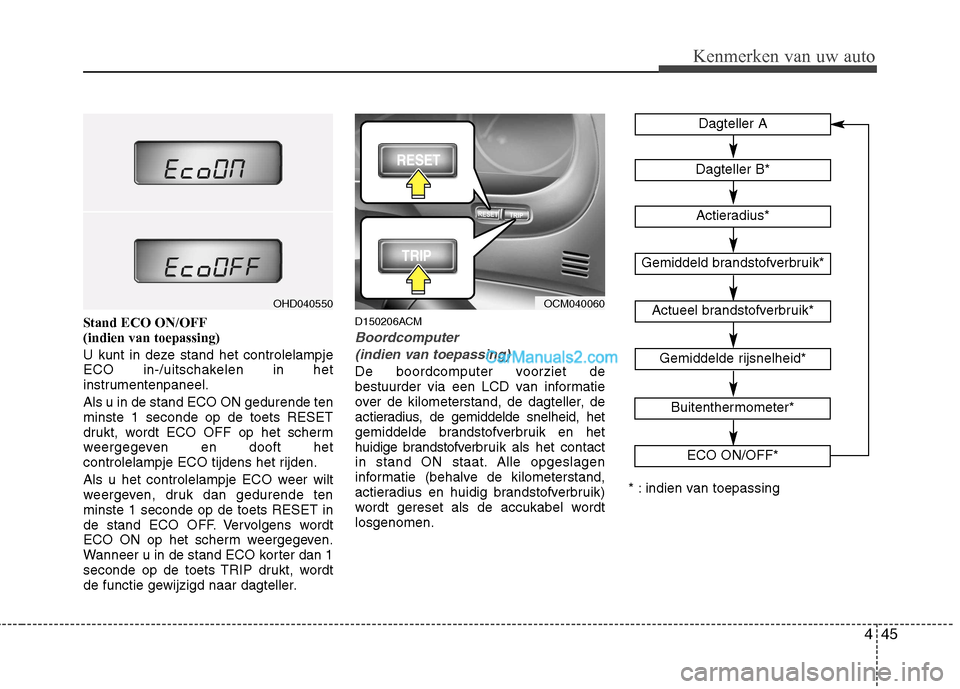

445
Kenmerken van uw auto
Stand ECO ON/OFF (indien van toepassing)
U kunt in deze stand het controlelampje
ECO in-/uitschakelen in het
instrumentenpaneel. Als u in de stand ECO ON gedurende ten minste 1 seconde op de toets RESET
drukt, wordt ECO OFF op het scherm
weergegeven en dooft het
controlelampje ECO tijdens het rijden.
Als u het controlelampje ECO weer wilt
weergeven, druk dan gedurende tenminste 1 seconde op de toets RESET in
de stand ECO OFF. Vervolgens wordt
ECO ON op het scherm weergegeven.
Wanneer u in de stand ECO korter dan 1
seconde op de toets TRIP drukt, wordt
de functie gewijzigd naar dagteller.D150206ACMBoordcomputer
(indien van toepassing)
De boordcomputer voorziet de
bestuurder via een LCD van informatie
over de kilometerstand, de dagteller, de
actieradius, de gemiddelde snelheid, het
gemiddelde brandstofverbruik en het
huidige brandstofverbr uik als het contact
in stand ON staat. Alle opgeslagen
informatie (behalve de kilometerstand,
actieradius en huidig brandstofverbruik)
wordt gereset als de accukabel wordtlosgenomen.
OCM040060 Dagteller B*
Gemiddeld brandstofverbruik*
Actueel brandstofverbruik*
Gemiddelde rijsnelheid*
Dagteller A
Actieradius*
* : indien van toepassing
Buitenthermometer*
ECO ON/OFF*
OHD040550

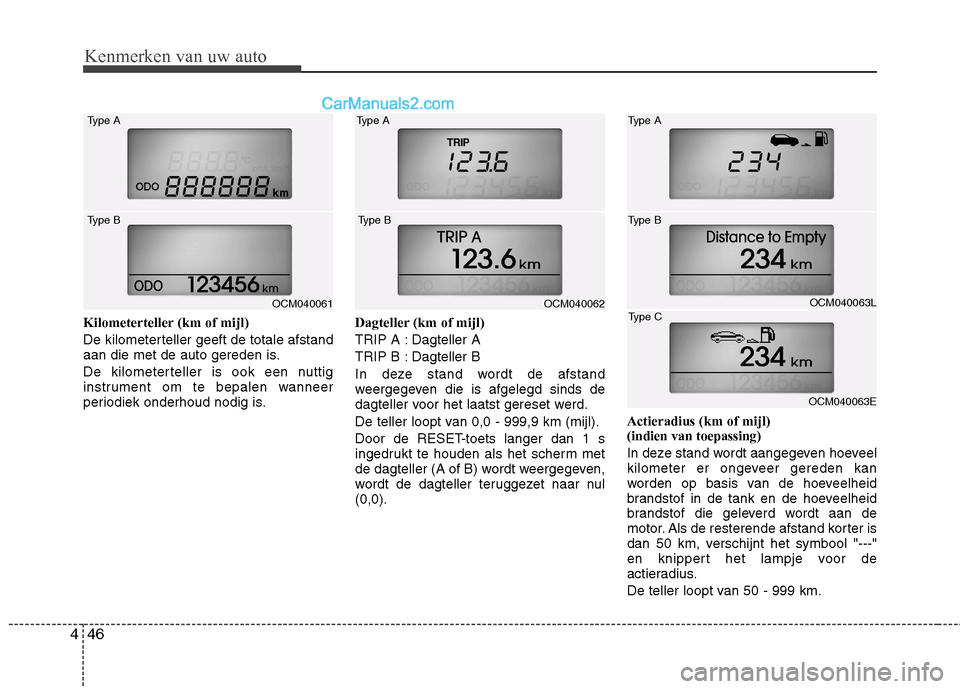

Kenmerken van uw auto
46
4
Kilometerteller (km of mijl)
De kilometerteller geeft de totale afstand
aan die met de auto gereden is.
De kilometerteller is ook een nuttig
instrument om te bepalen wanneer
periodiek onderhoud nodig is. Dagteller (km of mijl)
TRIP A : Dagteller A
TRIP B : Dagteller B
In deze stand wordt de afstand
weergegeven die is afgelegd sinds de
dagteller voor het laatst gereset werd.
De teller loopt van 0,0 - 999,9 km (mijl).
Door de RESET-toets langer dan 1 s
ingedrukt te houden als het scherm met
de dagteller (A of B) wordt weergegeven,
wordt de dagteller teruggezet naar nul(0,0).
Actieradius (km of mijl)
(indien van toepassing)
In deze stand wordt aangegeven hoeveel
kilometer er ongeveer gereden kan
worden op basis van de hoeveelheid
brandstof in de tank en de hoeveelheid
brandstof die geleverd wordt aan de
motor. Als de resterende afstand korter is
dan 50 km, verschijnt het symbool "---"
en knippert het lampje voor de
actieradius.
De teller loopt van 50 - 999 km.
OCM040061
Type A
Type BOCM040062
Type A
Type BOCM040063L
Type A
Type B
OCM040063E
Type C

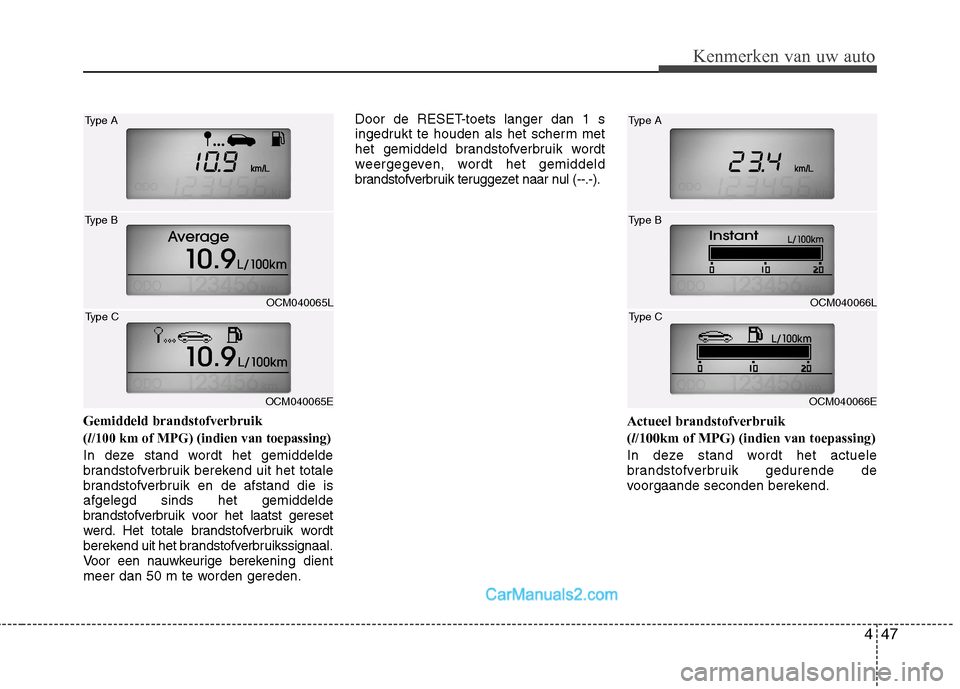

447
Kenmerken van uw auto
Gemiddeld brandstofverbruik
(l/100 km of MPG) (indien van toepassing)
In deze stand wordt het gemiddelde
brandstofverbruik berekend uit het totale
brandstofverbruik en de afstand die is
afgelegd sinds het gemiddelde
brandstofverbruik voor het laatst gereset
werd. Het totale brandstofverbruik wordt
berekend uit het brandstofverbruikssignaal.
Voor een nauwkeurige bereke ning dient
meer dan 50 m te worden gereden. Door de RESET-toets langer dan 1 s
ingedrukt te houden als het scherm met
het gemiddeld brandstofverbruik wordt
weergegeven, wordt het gemiddeld
brandstofverbruik teruggezet naar nul (--.-).
Actueel brandstofverbruik
(l/100km of MPG) (indien van toepassing)
In deze stand wordt het actuele
brandstofverbruik gedurende de
voorgaande seconden berekend.
OCM040065L
Type A
Type B
OCM040065E
Type C
OCM040066L
Type A
Type B
OCM040066E
Type C

Kenmerken van uw auto
48
4
✽✽
AANWIJZING

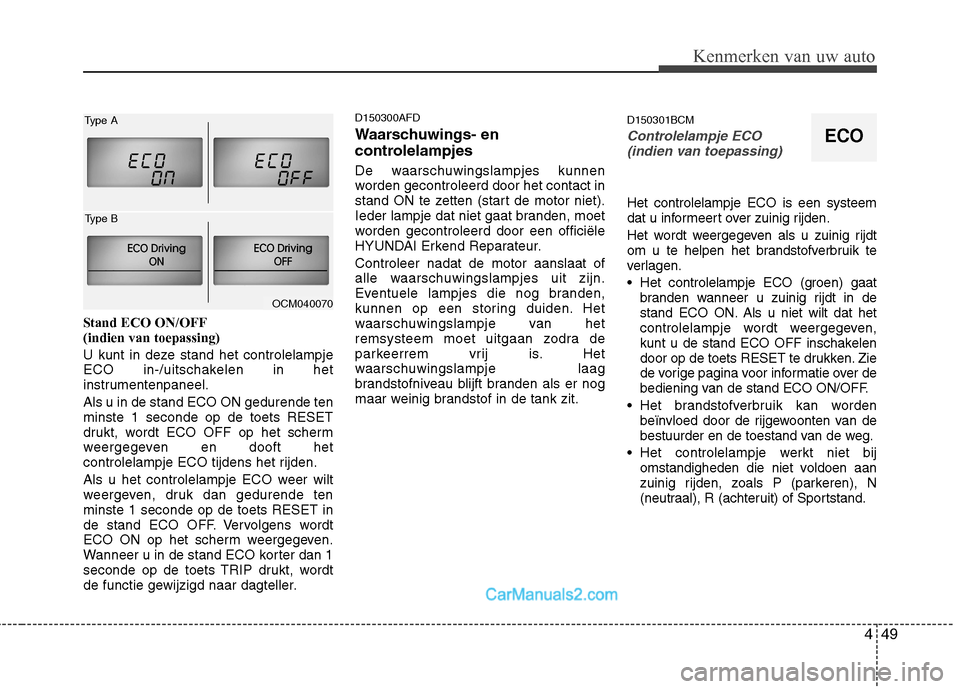

449
Kenmerken van uw auto
Stand ECO ON/OFF (indien van toepassing)
U kunt in deze stand het controlelampje
ECO in-/uitschakelen in het
instrumentenpaneel. Als u in de stand ECO ON gedurende ten minste 1 seconde op de toets RESET
drukt, wordt ECO OFF op het scherm
weergegeven en dooft het
controlelampje ECO tijdens het rijden.
Als u het controlelampje ECO weer wilt
weergeven, druk dan gedurende tenminste 1 seconde op de toets RESET in
de stand ECO OFF. Vervolgens wordt
ECO ON op het scherm weergegeven.
Wanneer u in de stand ECO korter dan 1
seconde op de toets TRIP drukt, wordt
de functie gewijzigd naar dagteller.D150300AFD
Waarschuwings- en
controlelampjes
De waarschuwingslampjes kunnen
worden gecontroleerd door het contact in
stand ON te zetten (start de motor niet).
Ieder lampje dat niet gaat branden, moet
worden gecontroleerd door een officiële
HYUNDAI Erkend Reparateur. Controleer nadat de motor aanslaat of
alle waarschuwingslampjes uit zijn.
Eventuele lampjes die nog branden,
kunnen op een storing duiden. Het
waarschuwingslampje van het
remsysteem moet uitgaan zodra de
parkeerrem vrij is. Het
waarschuwingslampje laag
brandstofniveau blijft branden als er nog
maar weinig brandstof in de tank zit.
D150301BCM
Controlelampje ECO
(indien van toepassing)
Het controlelampje ECO is een systeem
dat u informeert over zuinig rijden.
Het wordt weergegeven als u zuinig rijdt
om u te helpen het brandstofverbruik te
verlagen.
Het controlelampje ECO (groen) gaat branden wanneer u zuinig rijdt in de
stand ECO ON. Als u niet wilt dat het
controlelampje wordt weergegeven,
kunt u de stand ECO OFF inschakelen
door op de toets RESET te drukken. Zie
de vorige pagina voor informatie over de
bediening van de stand ECO ON/OFF.
Het brandstofverbruik kan worden beïnvloed door de rijgewoonten van de
bestuurder en de toestand van de weg.
Het controlelampje werkt niet bij omstandigheden die niet voldoen aan
zuinig rijden, zoals P (parkeren), N
(neutraal), R (achteruit) of Sportstand.
OCM040070
Type A
Type B
ECO

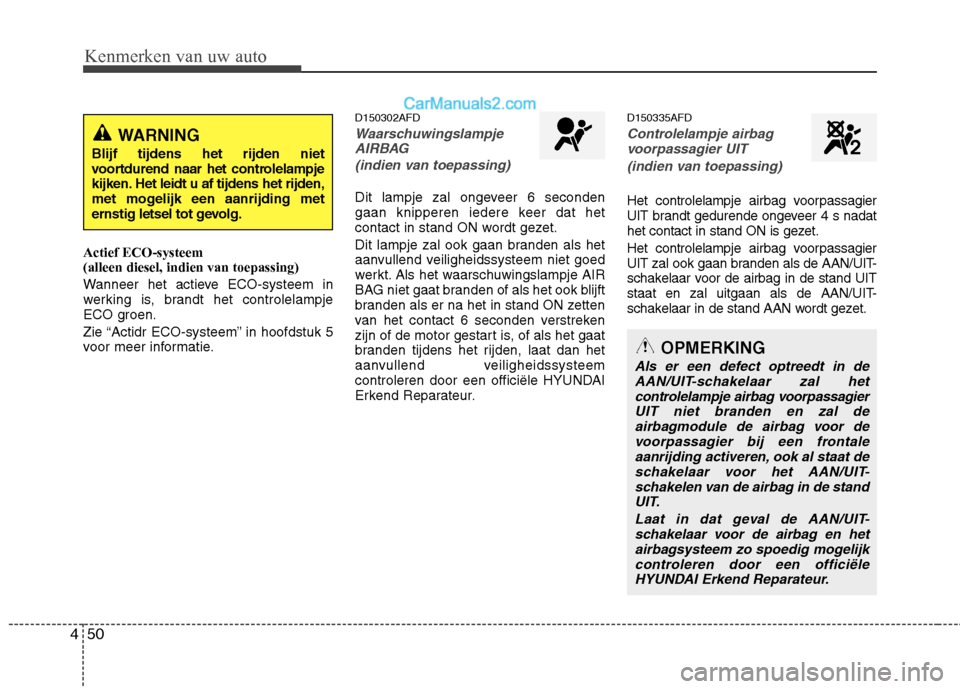

Kenmerken van uw auto
50
4
Actief ECO-systeem (alleen diesel, indien van toepassing)
Wanneer het actieve ECO-systeem in
werking is, brandt het controlelampje
ECO groen.
Zie “Actidr ECO-systeem” in hoofdstuk 5
voor meer informatie. D150302AFD
Waarschuwingslampje
AIRBAG
(indien van toepassing)
Dit lampje zal ongeveer 6 seconden
gaan knipperen iedere keer dat het
contact in stand ON wordt gezet.
Dit lampje zal ook gaan branden als het
aanvullend veiligheidssysteem niet goed
werkt. Als het waarschuwingslampje AIR
BAG niet gaat branden of als het ook blijft
branden als er na het in stand ON zetten
van het contact 6 seconden verstreken
zijn of de motor gestart is, of als het gaat
branden tijdens het rijden, laat dan het
aanvullend veiligheidssysteem
controleren door een officiële HYUNDAI
Erkend Reparateur. D150335AFD
Controlelampje airbag
voorpassagier UIT
(indien van toepassing)
Het controlelampje airbag voorpassagier
UIT brandt gedurende ongeveer 4 s nadat
het contact in stand ON is gezet.
Het controlelampje airbag voorpassagier
UIT zal ook gaan branden als de AAN/UIT-
schakelaar voor de airbag in de stand UIT
staat en zal uitgaan als de AAN/UIT-
schakelaar in de stand AAN wordt gezet.
OPMERKING
Als er een defect optreedt in deAAN/UIT-schakelaar zal hetcontrolelampje airbag voorpassagier
UIT niet branden en zal deairbagmodule de airbag voor de voorpassagier bij een frontaleaanrijding activeren, ook al staat de
schakelaar voor het AAN/UIT-schakelen van de airbag in de standUIT.
Laat in dat geval de AAN/UIT-schakelaar voor de airbag en het
airbagsysteem zo spoedig mogelijk controleren door een officiëleHYUNDAI Erkend Reparateur.
WARNING
Blijf tijdens het rijden niet
voortdurend naar het controlelampje
kijken. Het leidt u af tijdens het rijden,
met mogelijk een aanrijding met
ernstig letsel tot gevolg.
