Introduzione
4
1

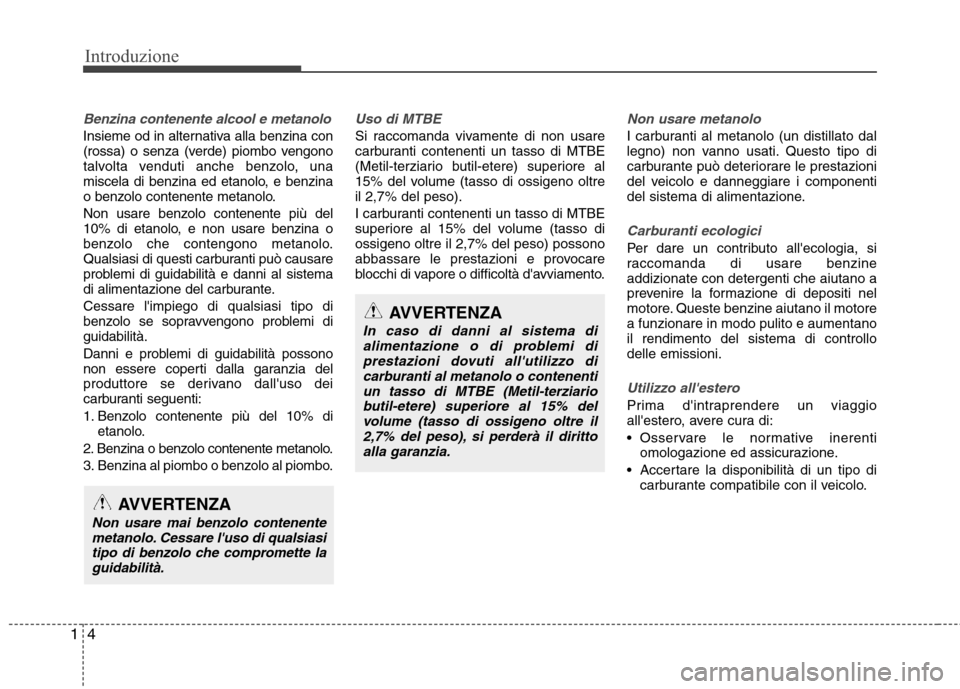

Benzina contenente alcool e metanolo
Insieme od in alternativa alla benzina con
(rossa) o senza (verde) piombo vengono
talvolta venduti anche benzolo, una
miscela di benzina ed etanolo, e benzina
o benzolo contenente metanolo.
Non usare benzolo contenente più del
10% di etanolo, e non usare benzina o
benzolo che contengono metanolo.
Qualsiasi di questi carburanti può causare
problemi di guidabilità e danni al sistema
di alimentazione del carburante. Cessare l'impiego di qualsiasi tipo di
benzolo se sopravvengono problemi diguidabilità.
Danni e problemi di guidabilità possono
non essere coperti dalla garanzia del
produttore se derivano dall'uso dei
carburanti seguenti:
1. Benzolo contenente più del 10% di
etanolo.
2. Benzina o benzolo contenente metanolo.
3. Benzina al piombo o benzolo al piombo.
Uso di MTBE
Si raccomanda vivamente di non usare
carburanti contenenti un tasso di MTBE
(Metil-terziario butil-etere) superiore al
15% del volume (tasso di ossigeno oltreil 2,7% del peso).
I carburanti contenenti un tasso di MTBE
superiore al 15% del volume (tasso diossigeno oltre il 2,7% del peso) possono
abbass are le prestazioni e provocare
blocchi di vapore o difficoltà d'avviamento.
Non usare metanolo
I carburanti al metanolo (un distillato dal
legno) non vanno usati. Questo tipo di
carburante può deteriorare le prestazioni
del veicolo e danneggiare i componenti
del sistema di alimentazione.
Carburanti ecologici
Per dare un contributo all'ecologia, si
raccomanda di usare benzineaddizionate con detergenti che aiutano a
prevenire la formazione di depositi nel
motore. Queste benzine aiutano il motorea funzionare in modo pulito e aumentanoil rendimento del sistema di controllodelle emissioni.
Utilizzo all'estero
Prima d'intraprendere un viaggio
all'estero, avere cura di:
Osservare le normative inerenti omologazione ed assicurazione.
Accertare la disponibilità di un tipo di carburante compatibile con il veicolo.
AVVERTENZA
Non usare mai benzolo contenente
metanolo. Cessare l'uso di qualsiasi
tipo di benzolo che compromette laguidabilità.
AVVERTENZA
In caso di danni al sistema dialimentazione o di problemi di prestazioni dovuti all'utilizzo di
carburanti al metanolo o contenentiun tasso di MTBE (Metil-terziariobutil-etere) superiore al 15% delvolume (tasso di ossigeno oltre il
2,7% del peso), si perderà il dirittoalla garanzia.
Page 12 of 415
15
Introduzione

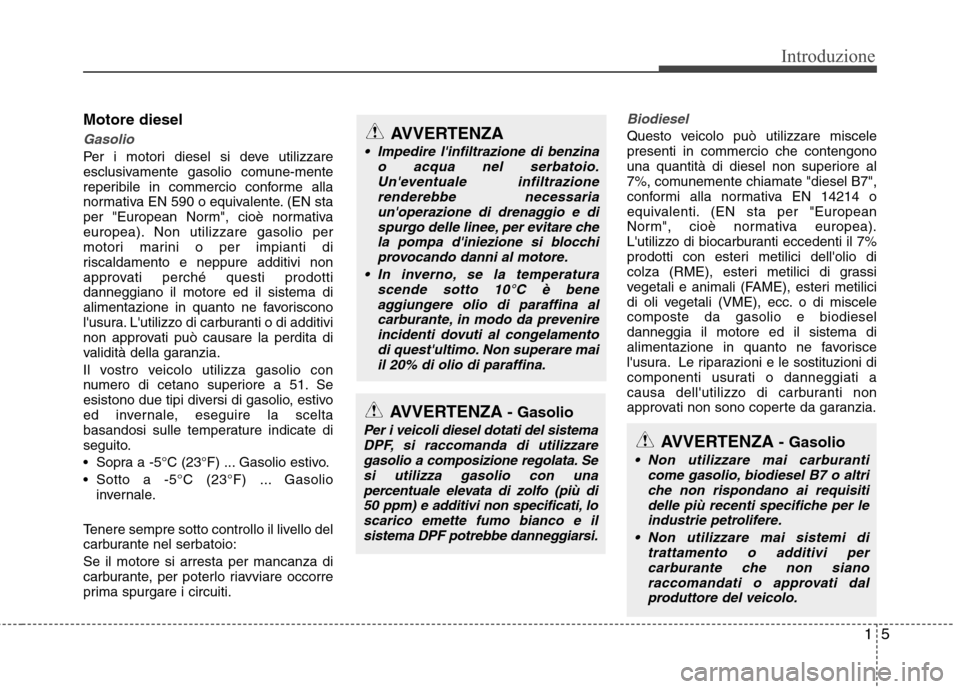

Motore diesel
Gasolio
Per i motori diesel si deve utilizzare
esclusivamente gasolio comune-mente
reperibile in commercio conforme alla
normativa EN 590 o equivalente. (EN sta
per "European Norm", cioè normativa
europea). Non utilizzare gasolio per
motori marini o per impianti di
riscaldamento e neppure additivi non
approvati perché questi prodottidanneggiano il motore ed il sistema di
alimentazione in quanto ne favoriscono
l'usura. L'utilizzo di carburanti o di additivi
non approvati può causare la perdita di
validità della garanzia.
Il vostro veicolo utilizza gasolio con
numero di cetano superiore a 51. Se
esistono due tipi diversi di gasolio, estivo
ed invernale, eseguire la scelta
basandosi sulle temperature indicate di
seguito.
Sopra a -5°C (23°F) ... Gasolio estivo.
Sotto a -5°C (23°F) ... Gasolioinvernale.
Tenere sempre sotto controllo il livello del
carburante nel serbatoio: Se il motore si arresta per mancanza di
carburante, per poterlo riavviare occorre
prima spurgare i circuiti.
Biodiesel
Questo veicolo può utilizzare miscele presenti in commercio che contengono
una quantità di diesel non superiore al
7%, comunemente chiamate "diesel B7",
conformi alla normativa EN 14214 o
equivalenti. (EN sta per "European
Norm", cioè normativa europea).
L'utilizzo di biocarburanti eccedenti il 7%
prodotti con esteri metilici dell'olio di
colza (RME), esteri metilici di grassi
vegetali e animali (FAME), esteri metilici
di oli vegetali (VME), ecc. o di miscelecomposte da gasolio e biodieseldanneggia il motore ed il sistema di
alimentazione in quanto ne favorisce
l'usura. Le riparazioni e le sostituzioni di
componenti usurati o danneggiati a
causa dell'utilizzo di carburanti non
approvati non sono coperte da garanzia.AVVERTENZA
Impedire l'infiltrazione di benzina o acqua nel serbatoio.Un'eventuale infiltrazione
renderebbe necessariaun'operazione di drenaggio e dispurgo delle linee, per evitare chela pompa d'iniezione si blocchi
provocando danni al motore.
In inverno, se la temperatura scende sotto 10°C è beneaggiungere olio di paraffina al
carburante, in modo da prevenire incidenti dovuti al congelamentodi quest'ultimo. Non superare maiil 20% di olio di paraffina.
AVVERTENZA - Gasolio
Per i veicoli diesel dotati del sistema
DPF, si raccomanda di utilizzare
gasolio a composizione regolata. Se si utilizza gasolio con unapercentuale elevata di zolfo (più di50 ppm) e additivi non specificati, lo
scarico emette fumo bianco e il sistema DPF potrebbe danneggiarsi.AVVERTENZA - Gasolio
Non utilizzare mai carburanti
come gasolio, biodiesel B7 o altriche non rispondano ai requisitidelle più recenti specifiche per le
industrie petrolifere.
Non utilizzare mai sistemi di trattamento o additivi percarburante che non siano
raccomandati o approvati dalproduttore del veicolo.
Page 13 of 415
Introduzione
6
1

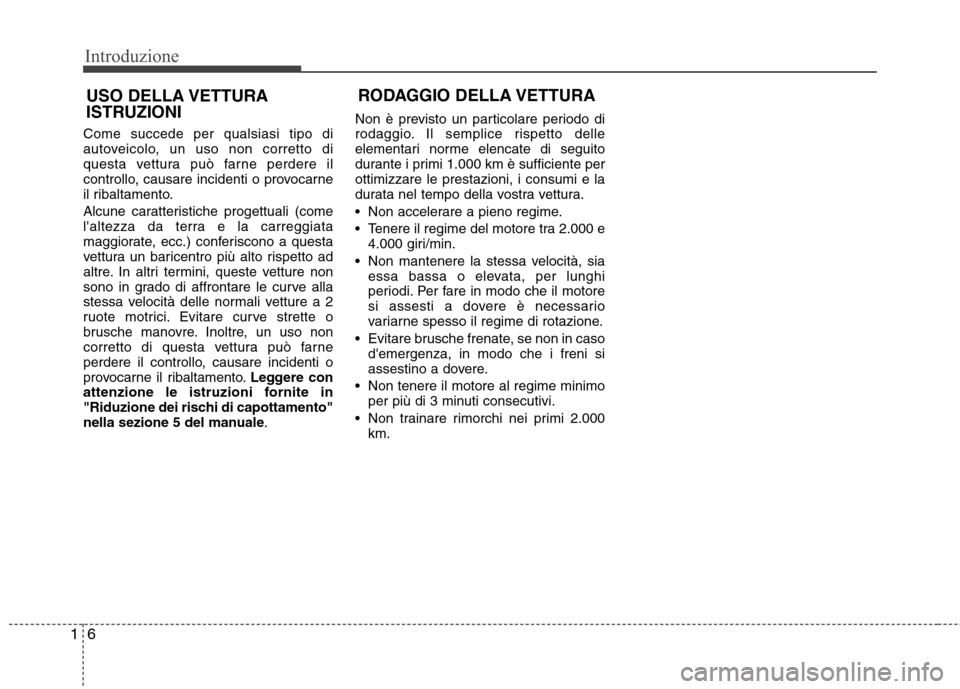

RODAGGIO DELLA VETTURA
Come succede per qualsiasi tipo di
autoveicolo, un uso non corretto di
questa vettura può farne perdere il
controllo, causare incidenti o provocarne
il ribaltamento.
Alcune caratteristiche progettuali (come
l'altezza da terra e la carreggiata
maggiorate, ecc.) conferiscono a questa
vettura un baricentro più alto rispetto ad
altre. In altri termini, queste vetture non
sono in grado di affrontare le curve alla
stessa velocità delle normali vetture a 2
ruote motrici. Evitare curve strette o
brusche manovre. Inoltre, un uso non
corretto di questa vettura può farne
perdere il controllo, causare incidenti o
provocarne il ribaltamento. Leggere con
attenzione le istruzioni fornite in
"Riduzione dei rischi di capottamento"
nella sezione 5 del manuale .Non è previsto un particolare periodo di
rodaggio. Il semplice rispetto delle
elementari norme elencate di seguito
durante i primi 1.000 km è sufficiente perottimizzare le prestazioni, i consumi e la
durata nel tempo della vostra vettura.
Non accelerare a pieno regime.
Tenere il regime del motore tra 2.000 e
4.000 giri/min.
Non mantenere la stessa velocità, sia essa bassa o elevata, per lunghi
periodi. Per fare in modo che il motore
si assesti a dovere è necessario
variarne spesso il regime di rotazione.
Evitare brusche frenate, se non in caso d'emergenza, in modo che i freni si
assestino a dovere.
Non tenere il motore al regime minimo per più di 3 minuti consecutivi.
Non trainare rimorchi nei primi 2.000 km.
USO DELLA VETTURA
ISTRUZIONI
Page 14 of 415
17
Introduzione

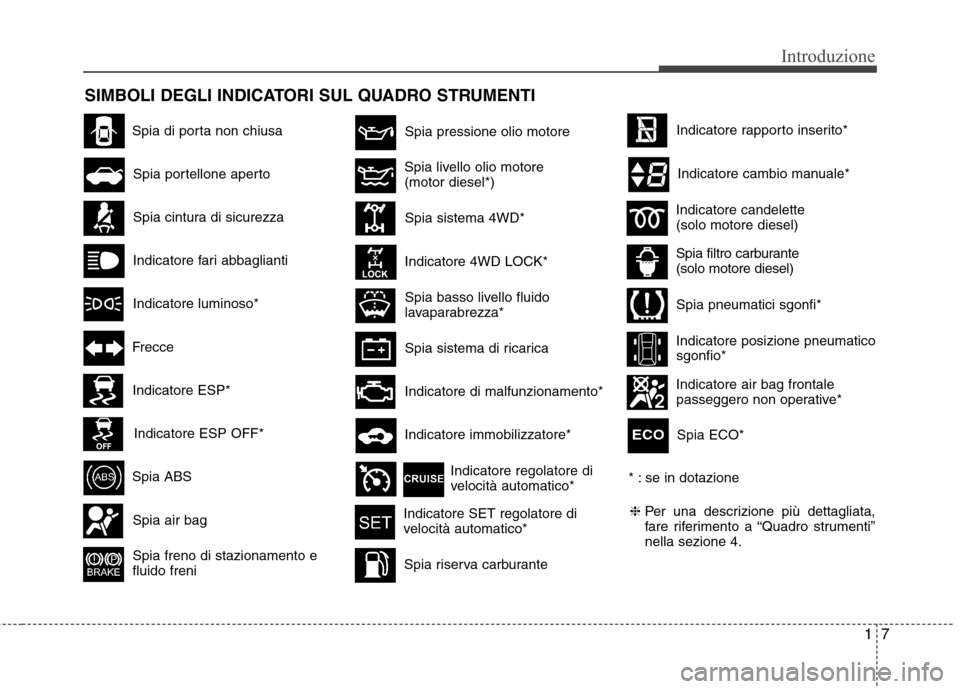

SIMBOLI DEGLI INDICATORI SUL QUADRO STRUMENTI* : se in dotazione❈ Per una descrizione più dettagliata,
fare riferimento a “Quadro strumenti”nella sezione 4.
Spia cintura di sicurezza
Spia portellone aperto
Indicatore fari abbaglianti
Indicatore luminoso*
Frecce
Spia ABS
Spia freno di stazionamento e fluido freni
Spia pressione olio motore
Spia livello olio motore (motor diesel*)
Spia sistema 4WD* Indicatore 4WD LOCK*
Indicatore di malfunzionamento*
Spia air bag Indicatore SET regolatore di
velocità automatico*
Spia riserva carburante
Indicatore rapporto inserito*
Spia sistema di ricarica
Spia basso livello fluido
lavaparabrezza*
Spia di porta non chiusa
Indicatore candelette (solo motore diesel)
Spia filtro carburante (solo motore diesel)
Indicatore ESP*
Indicatore ESP OFF*Indicatore immobilizzatore*
Spia pneumatici sgonfi* Indicatore posizione pneumatico sgonfio*
Indicatore air bag frontale
passeggero non operative*
Spia ECO*
ECO
Indicatore cambio manuale*
Indicatore regolatore di
velocità automatico*
Page 15 of 415

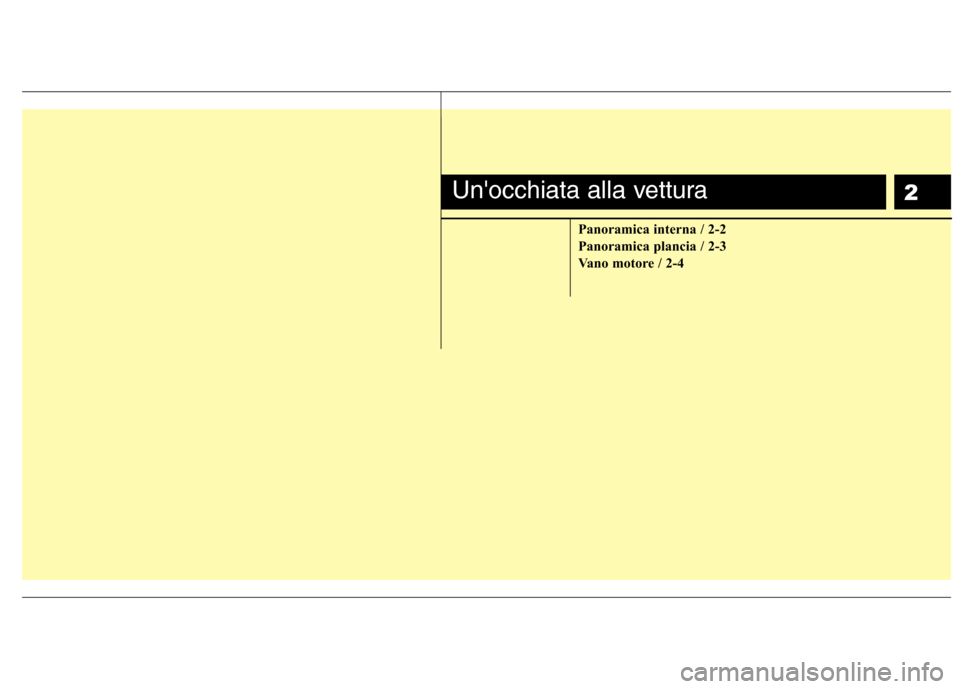

2
Panoramica interna / 2-2
Panoramica plancia / 2-3
Vano motore / 2-4
Un'occhiata alla vettura
Page 16 of 415
Un'occhiata alla vettura
2
2

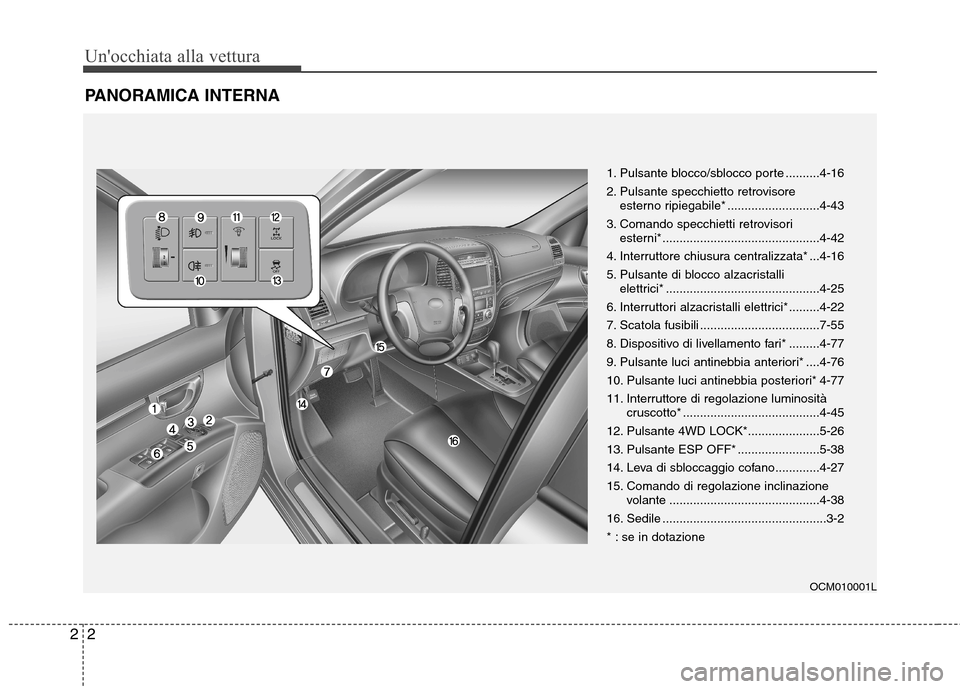

PANORAMICA INTERNA
1. Pulsante blocco/sblocco porte ..........4-16
2. Pulsante specchietto retrovisore
esterno ripiegabile* ...........................4-43
3. Comando specchietti retrovisori esterni* ..............................................4-42
4. Interruttore chiusura centralizzata* ...4-16
5. Pulsante di blocco alzacristalli elettrici* .............................................4-25
6. Interruttori alzacristalli elettrici* .........4-22
7. Scatola fusibili ...................................7-55
8. Dispositivo di livellamento fari* .........4-77
9. Pulsante luci antinebbia anteriori* ....4-76
10. Pulsante luci antinebbia posteriori* 4-77
11. Interruttore di regolazione luminosità cruscotto* ........................................4-45
12. Pulsante 4WD LOCK*.....................5-26
13. Pulsante ESP OFF* ........................5-38
14. Leva di sbloccaggio cofano.............4-27
15. Comando di regolazione inclinazione volante ............................................4-38
16. Sedile ................................................3-2
* : se in dotazione
OCM010001L
Page 17 of 415
23
Un'occhiata alla vettura

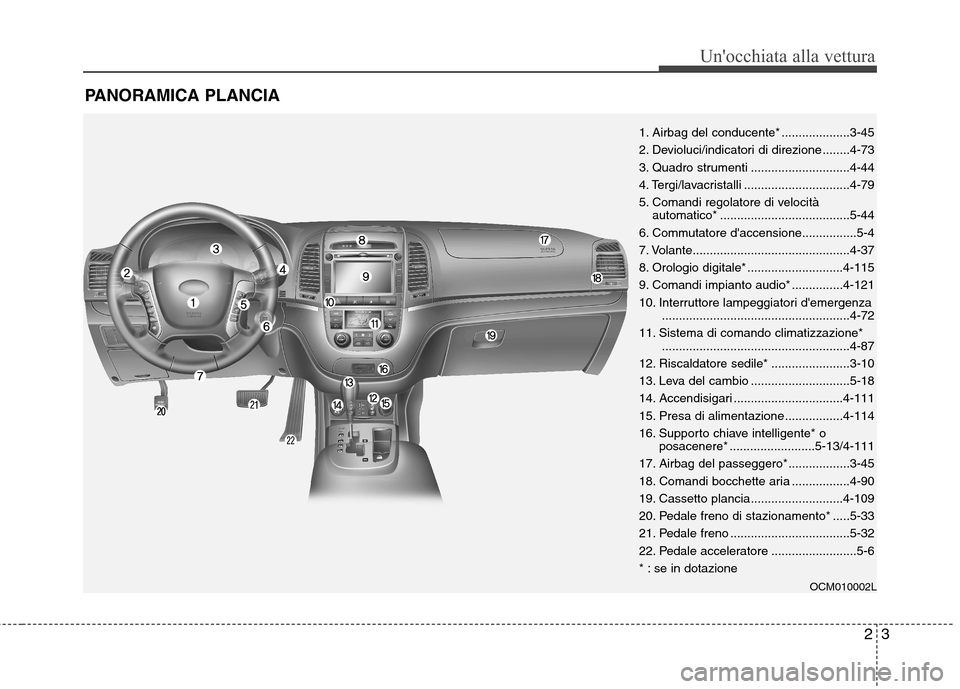

PANORAMICA PLANCIA
1. Airbag del conducente* ....................3-45
2. Devioluci/indicatori di direzione ........4-73
3. Quadro strumenti .............................4-44
4. Tergi/lavacristalli ...............................4-79
5. Comandi regolatore di velocitàautomatico* ......................................5-44
6. Commutatore d'accensione................5-4
7. Volante..............................................4-37
8. Orologio digitale* ............................4-115
9. Comandi impianto audio* ...............4-121
10. Interruttore lampeggiatori d'emergenza .......................................................4-72
11. Sistema di comando climatizzazione* .......................................................4-87
12. Riscaldatore sedile* .......................3-10
13. Leva del cambio .............................5-18
14. Accendisigari ................................4-111
15. Presa di alimentazione .................4-114
16. Supporto chiave intelligente* o posacenere* .........................5-13/4-111
17. Airbag del passeggero*..................3-45
18. Comandi bocchette aria .................4-90
19. Cassetto plancia...........................4-109
20. Pedale freno di stazionamento* .....5-33
21. Pedale freno ...................................5-32
22. Pedale acceleratore .........................5-6
* : se in dotazione
OCM010002L
Page 18 of 415
Un'occhiata alla vettura
4
2

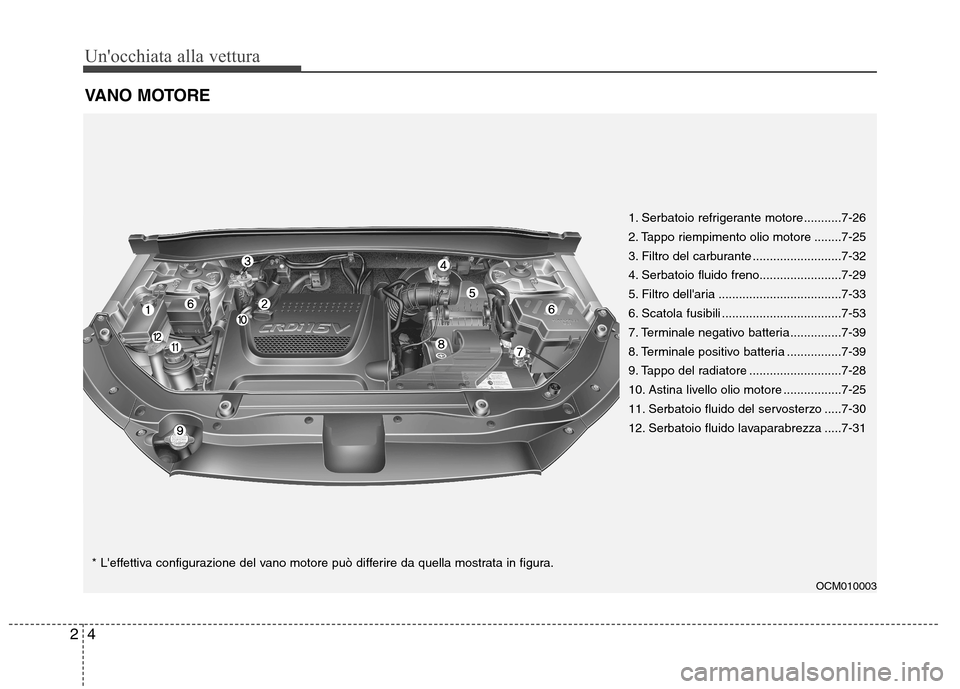

VANO MOTORE
OCM010003
1. Serbatoio refrigerante motore ...........7-26
2. Tappo riempimento olio motore ........7-25
3. Filtro del carburante ..........................7-32
4. Serbatoio fluido freno........................7-29
5. Filtro dell'aria ....................................7-33
6. Scatola fusibili ...................................7-53
7. Terminale negativo batteria ...............7-39
8. Terminale positivo batteria ................7-39
9. Tappo del radiatore ...........................7-28
10. Astina livello olio motore .................7-25
11. Serbatoio fluido del servosterzo .....7-30
12. Serbatoio fluido lavaparabrezza .....7-31
* L'effettiva configurazione del vano motore può differire da quella mostrata in figura.
Page 19 of 415

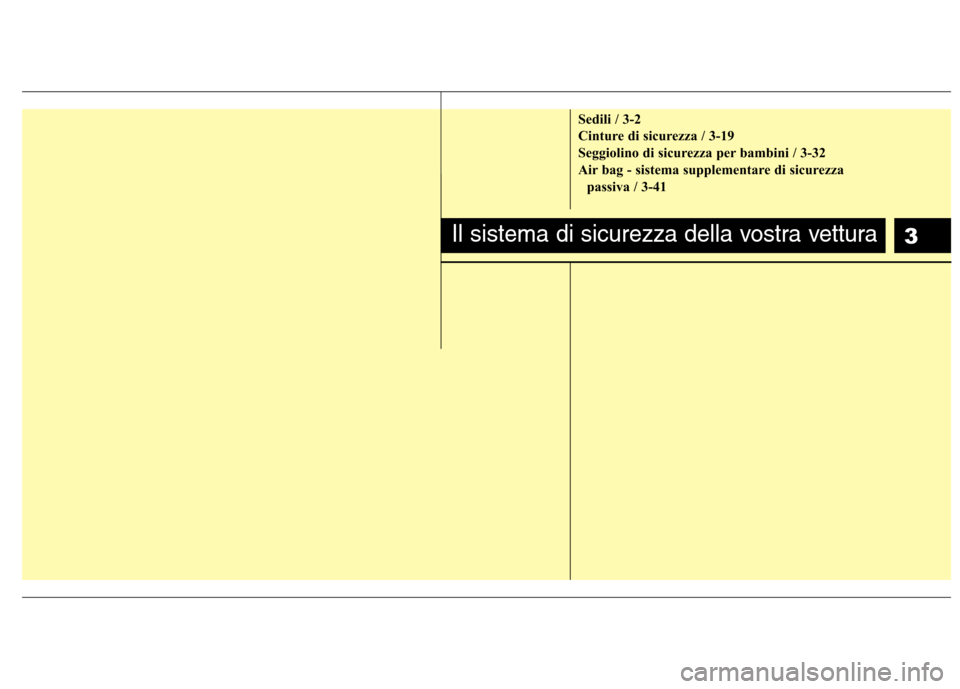

3
Sedili / 3-2
Cinture di sicurezza / 3-19
Seggiolino di sicurezza per bambini / 3-32
Air bag - sistema supplementare di sicurezza passiva / 3-41
Il sistema di sicurezza della vostra vettura
Page 20 of 415
Il sistema di sicurezza della vostra vettura
2
3

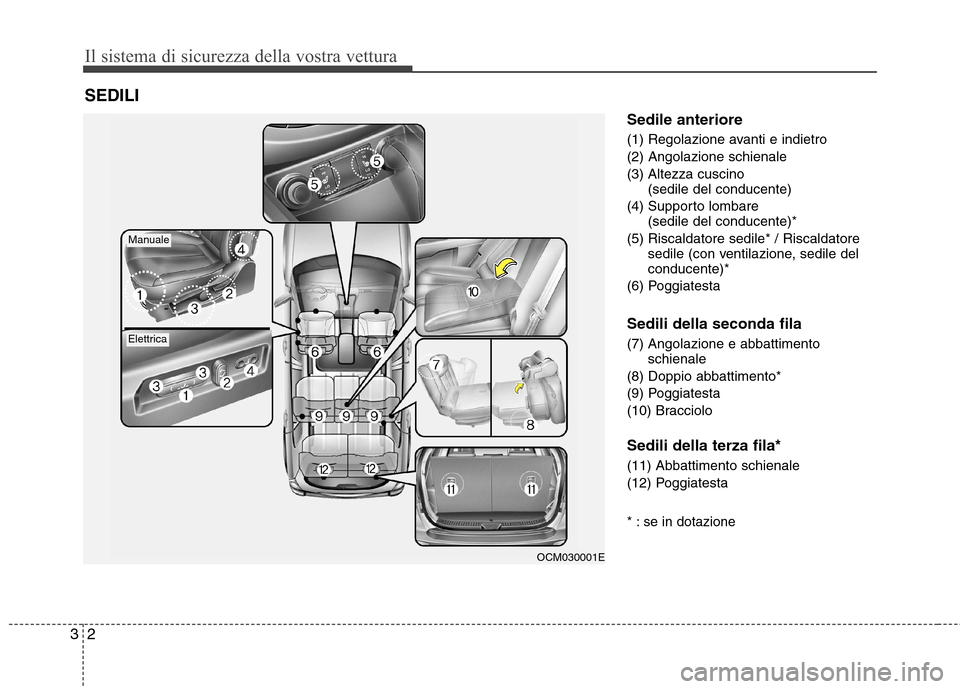

Sedile anteriore
(1) Regolazione avanti e indietro (2) Angolazione schienale
(3) Altezza cuscino
(sedile del conducente)
(4) Supporto lombare (sedile del conducente)*
(5) Riscaldatore sedile* / Riscaldatore sedile (con ventilazione, sedile del conducente)*
(6) Poggiatesta Sedili della seconda fila
(7) Angolazione e abbattimento schienale
(8) Doppio abbattimento*
(9) Poggiatesta
(10) Bracciolo Sedili della terza fila*
(11) Abbattimento schienale
(12) Poggiatesta
* : se in dotazione
SEDILI
OCM030001E
Manuale
Elettrica
