Hyundai Santa Fe 2011 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2011, Model line: Santa Fe, Model: Hyundai Santa Fe 2011Pages: 415, PDF Dimensioni: 23.4 MB

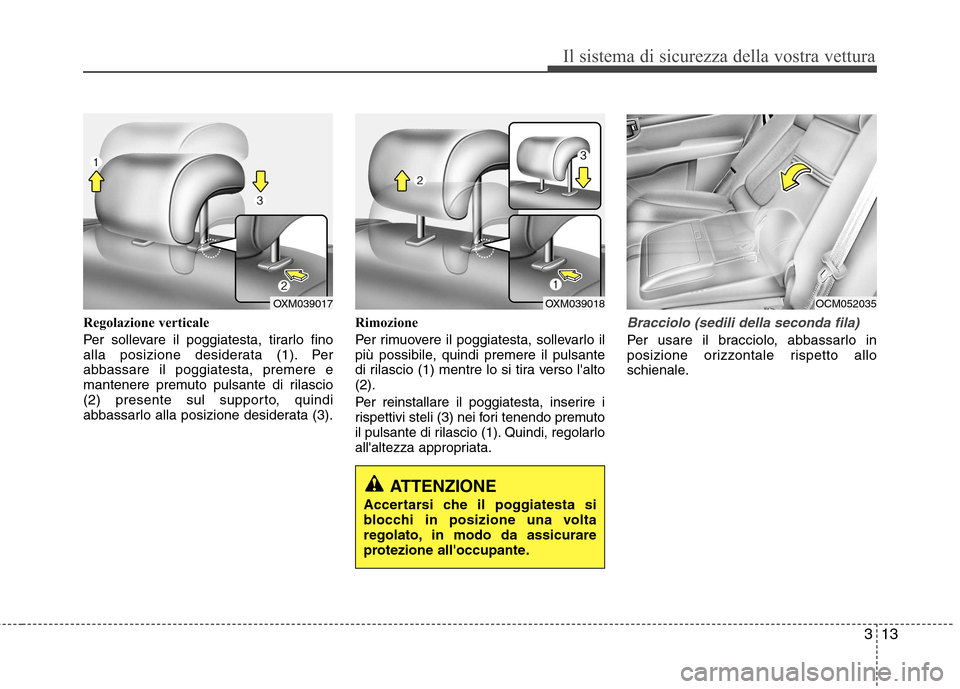

Page 31 of 415
313
Il sistema di sicurezza della vostra vettura
Regolazione verticale
Per sollevare il poggiatesta, tirarlo fino
alla posizione desiderata (1). Per
abbassare il poggiatesta, premere e
mantenere premuto pulsante di rilascio
(2) presente sul supporto, quindi
abbassarlo alla posizione desiderata (3).Rimozione
Per rimuovere il poggiatesta, sollevarlo il
più possibile, quindi premere il pulsante
di rilascio (1) mentre lo si tira verso l'alto(2).
Per reinstallare il poggiatesta, inserire i
rispettivi steli (3) nei fori tenendo premuto
il pulsante di rilascio (1). Quindi, regolarlo
all'altezza appropriata.Bracciolo (sedili della seconda fila)
Per usare il bracciolo, abbassarlo in
posizione orizzontale rispetto allo
schienale.
OXM039018OXM039017
ATTENZIONE
Accertarsi che il poggiatesta si
blocchi in posizione una volta
regolato, in modo da assicurare
protezione all'occupante.
OCM052035

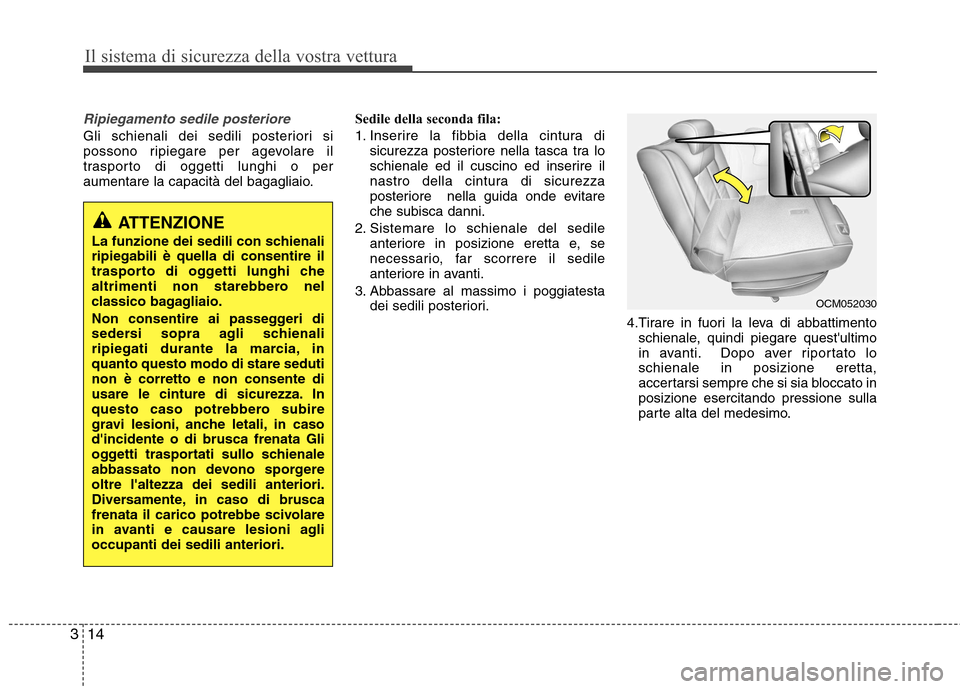

Page 32 of 415
Il sistema di sicurezza della vostra vettura
14
3
Ripiegamento sedile posteriore
Gli schienali dei sedili posteriori si
possono ripiegare per agevolare il
trasporto di oggetti lunghi o per
aumentare la capacità del bagagliaio. Sedile della seconda fila:
1. Inserire la fibbia della cintura di
sicurezza posteriore nella tasca tra lo
schienale ed il cuscino ed inserire il
nastro della cintura di sicurezza
posteriore nella guida onde evitareche subisca danni.
2. Sistemare lo schienale del sedile anteriore in posizione eretta e, se
necessario, far scorrere il sedile
anteriore in avanti.
3. Abbassare al massimo i poggiatesta dei sedili posteriori.
4.Tirare in fuori la leva di abbattimentoschienale, quindi piegare quest'ultimo
in avanti. Dopo aver riportato loschienale in posizione eretta,
accertarsi sempre che si sia bloccato inposizione esercitando pressione sulla
parte alta del medesimo.
ATTENZIONE
La funzione dei sedili con schienali ripiegabili è quella di consentire il
trasporto di oggetti lunghi che
altrimenti non starebbero nel
classico bagagliaio.
Non consentire ai passeggeri di
sedersi sopra agli schienali
ripiegati durante la marcia, inquanto questo modo di stare sedutinon è corretto e non consente di
usare le cinture di sicurezza. In
questo caso potrebbero subire
gravi lesioni, anche letali, in casod'incidente o di brusca frenata Gli
oggetti trasportati sullo schienale
abbassato non devono sporgereoltre l'altezza dei sedili anteriori.
Diversamente, in caso di brusca
frenata il carico potrebbe scivolare
in avanti e causare lesioni aglioccupanti dei sedili anteriori.
OCM052030

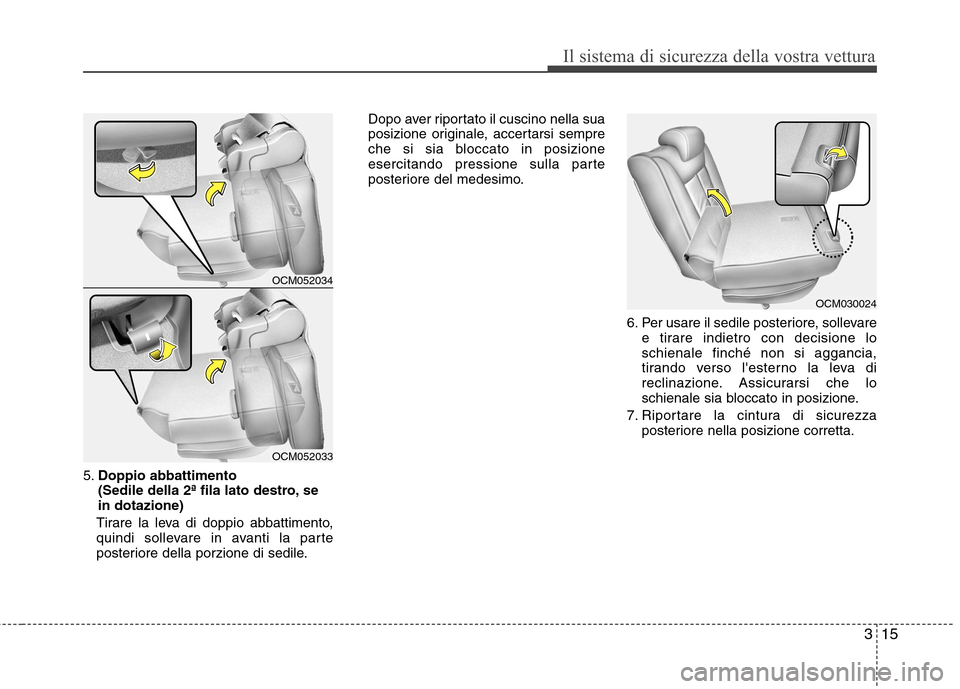

Page 33 of 415
315
Il sistema di sicurezza della vostra vettura
5.Doppio abbattimento
(Sedile della 2ª fila lato destro, sein dotazione)
Tirare la leva di doppio abbattimento,
quindi sollevare in avanti la parte
posteriore della porzione di sedile. Dopo aver riportato il cuscino nella sua
posizione originale, accertarsi sempre
che si sia bloccato in posizione
esercitando pressione sulla parte
posteriore del medesimo.
6. Per usare il sedile posteriore, sollevaree tirare indietro con decisione loschienale finché non si aggancia,
tirando verso l'esterno la leva di
reclinazione. Assicurarsi che lo
schienale sia bloccato in posizione.
7. Riportare la cintura di sicurezza posteriore nella posizione corretta.
OCM030024
OCM052034
OCM052033

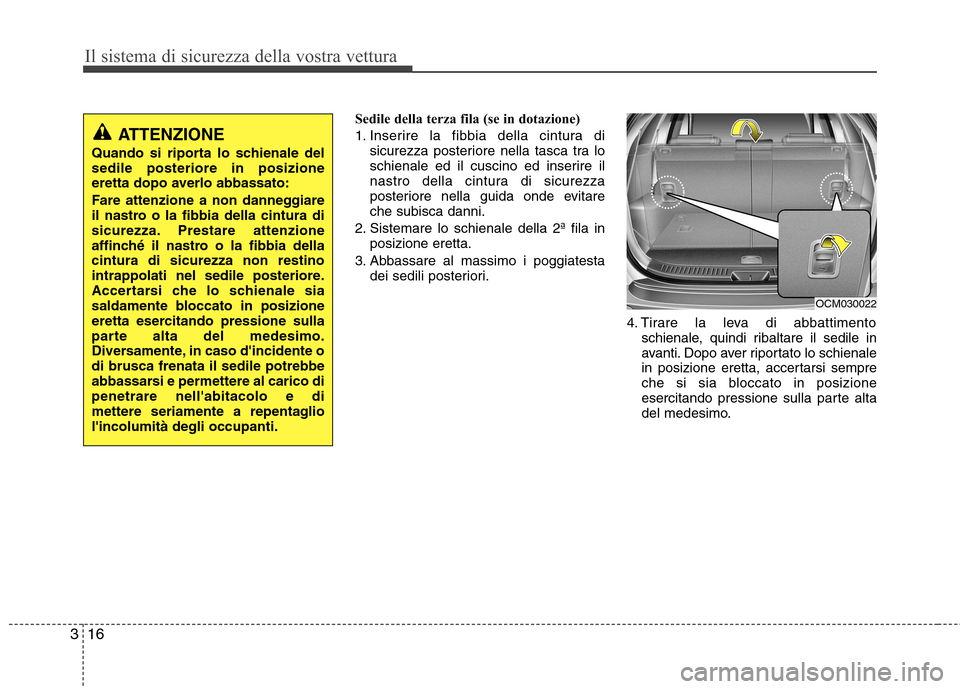

Page 34 of 415
Il sistema di sicurezza della vostra vettura
16
3
Sedile della terza fila (se in dotazione)
1. Inserire la fibbia della cintura di
sicurezza posteriore nella tasca tra lo
schienale ed il cuscino ed inserire il
nastro della cintura di sicurezza
posteriore nella guida onde evitareche subisca danni.
2. Sistemare lo schienale della 2ª fila in posizione eretta.
3. Abbassare al massimo i poggiatesta dei sedili posteriori.
4. Tirare la leva di abbattimentoschienale, quindi ribaltare il sedile in
avanti. Dopo aver riportato lo schienale
in posizione eretta, accertarsi sempre
che si sia bloccato in posizioneesercitando pressione sulla parte alta
del medesimo.
OCM030022
ATTENZIONE
Quando si riporta lo schienale del sedile posteriore in posizione
eretta dopo averlo abbassato:
Fare attenzione a non danneggiare
il nastro o la fibbia della cintura di
sicurezza. Prestare attenzione
affinché il nastro o la fibbia dellacintura di sicurezza non restino
intrappolati nel sedile posteriore.
Accertarsi che lo schienale sia
saldamente bloccato in posizione
eretta esercitando pressione sulla
parte alta del medesimo.
Diversamente, in caso d'incidente odi brusca frenata il sedile potrebbe
abbassarsi e permettere al carico dipenetrare nell'abitacolo e di
mettere seriamente a repentagliol'incolumità degli occupanti.

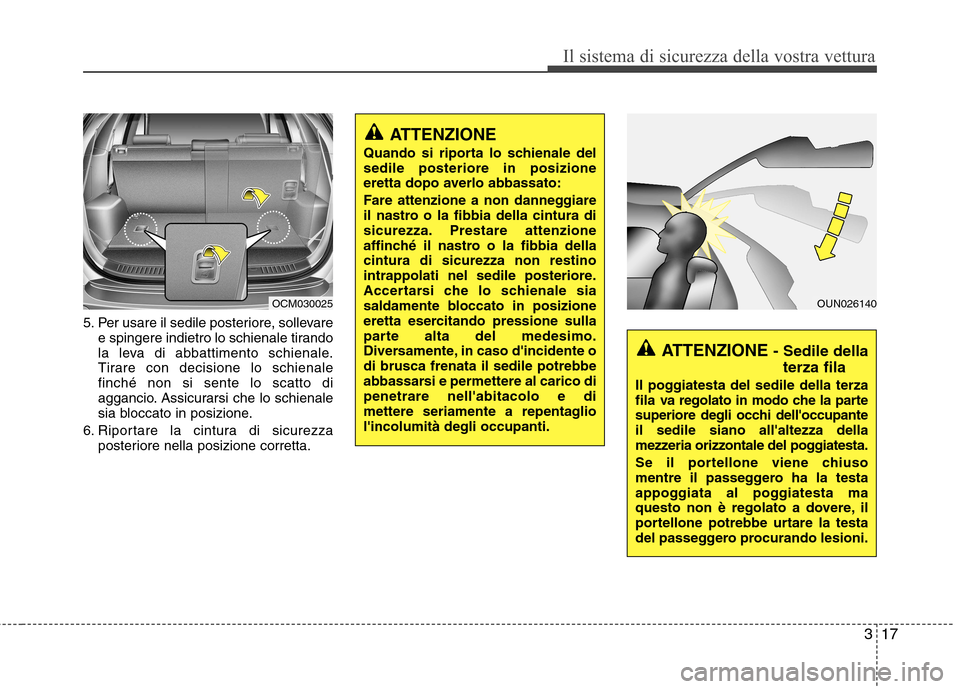

Page 35 of 415
317
Il sistema di sicurezza della vostra vettura
5. Per usare il sedile posteriore, sollevaree spingere indietro lo schienale tirando
la leva di abbattimento schienale.
Tirare con decisione lo schienalefinché non si sente lo scatto di
aggancio. Assicurarsi che lo schienale
sia bloccato in posizione.
6. Riportare la cintura di sicurezza posteriore nella posizione corretta.
ATTENZIONE - Sedile della
terza fila
Il poggiatesta del sedile della terza
fila va regolato in modo che la parte
superiore degli occhi dell'occupanteil sedile siano all'altezza della
mezzeria orizzontale del poggiatesta.
Se il portellone viene chiuso
mentre il passeggero ha la testa
appoggiata al poggiatesta ma
questo non è regolato a dovere, il
portellone potrebbe urtare la testa
del passeggero procurando lesioni.
OUN026140
ATTENZIONE
Quando si riporta lo schienale del sedile posteriore in posizione
eretta dopo averlo abbassato:
Fare attenzione a non danneggiare
il nastro o la fibbia della cintura di
sicurezza. Prestare attenzione
affinché il nastro o la fibbia dellacintura di sicurezza non restino
intrappolati nel sedile posteriore.
Accertarsi che lo schienale sia
saldamente bloccato in posizione
eretta esercitando pressione sulla
parte alta del medesimo.
Diversamente, in caso d'incidente odi brusca frenata il sedile potrebbe
abbassarsi e permettere al carico dipenetrare nell'abitacolo e di
mettere seriamente a repentagliol'incolumità degli occupanti.
OCM030025

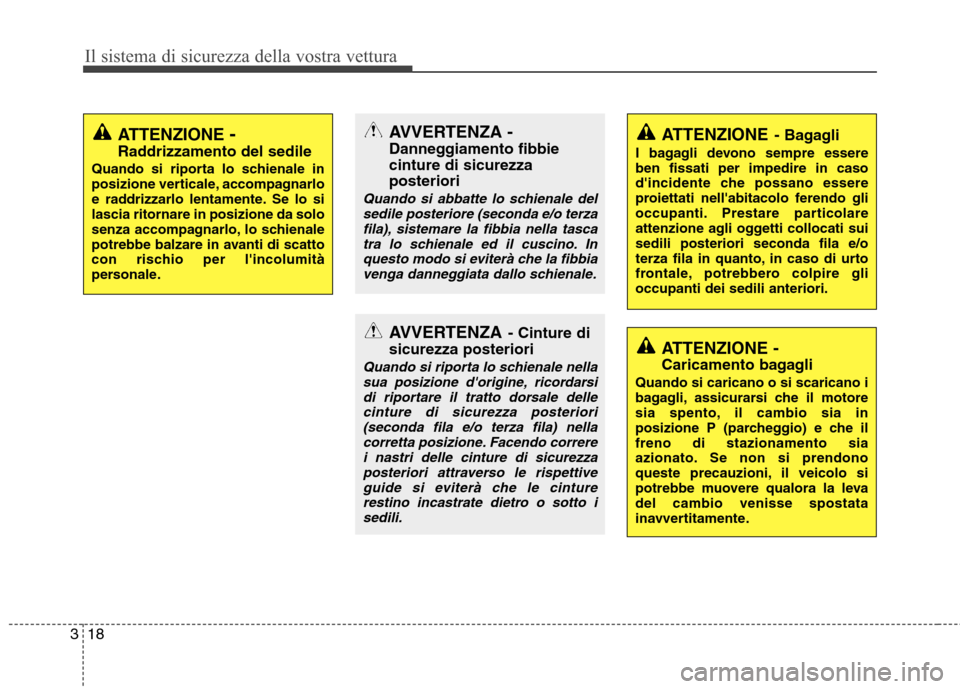

Page 36 of 415
Il sistema di sicurezza della vostra vettura
18
3
AVVERTENZA -
Danneggiamento fibbiecinture di sicurezzaposteriori
Quando si abbatte lo schienale del
sedile posteriore (seconda e/o terza
fila), sistemare la fibbia nella tascatra lo schienale ed il cuscino. Inquesto modo si eviterà che la fibbia venga danneggiata dallo schienale.
AVVERTENZA - Cinture di
sicurezza posteriori
Quando si riporta lo schienale nella sua posizione d'origine, ricordarsi di riportare il tratto dorsale delle
cinture di sicurezza posteriori(seconda fila e/o terza fila) nellacorretta posizione. Facendo correrei nastri delle cinture di sicurezza
posteriori attraverso le rispettive guide si eviterà che le cinturerestino incastrate dietro o sotto i sedili.
ATTENZIONE -
Caricamento bagagli
Quando si caricano o si scaricano i
bagagli, assicurarsi che il motore
sia spento, il cambio sia in
posizione P (parcheggio) e che ilfreno di stazionamento sia
azionato. Se non si prendono
queste precauzioni, il veicolo si
potrebbe muovere qualora la levadel cambio venisse spostata
inavvertitamente.
ATTENZIONE - Bagagli
I bagagli devono sempre essere ben fissati per impedire in caso
d'incidente che possano essere
proiettati nell'abitacolo ferendo gli
occupanti. Prestare particolare
attenzione agli oggetti collocati suisedili posteriori seconda fila e/o
terza fila in quanto, in caso di urto
frontale, potrebbero colpire glioccupanti dei sedili anteriori.ATTENZIONE -
Raddrizzamento del sedile
Quando si riporta lo schienale in
posizione verticale, accompagnarlo
e raddrizzarlo lentamente. Se lo silascia ritornare in posizione da solo
senza accompagnarlo, lo schienale
potrebbe balzare in avanti di scatto
con rischio per l'incolumità
personale.

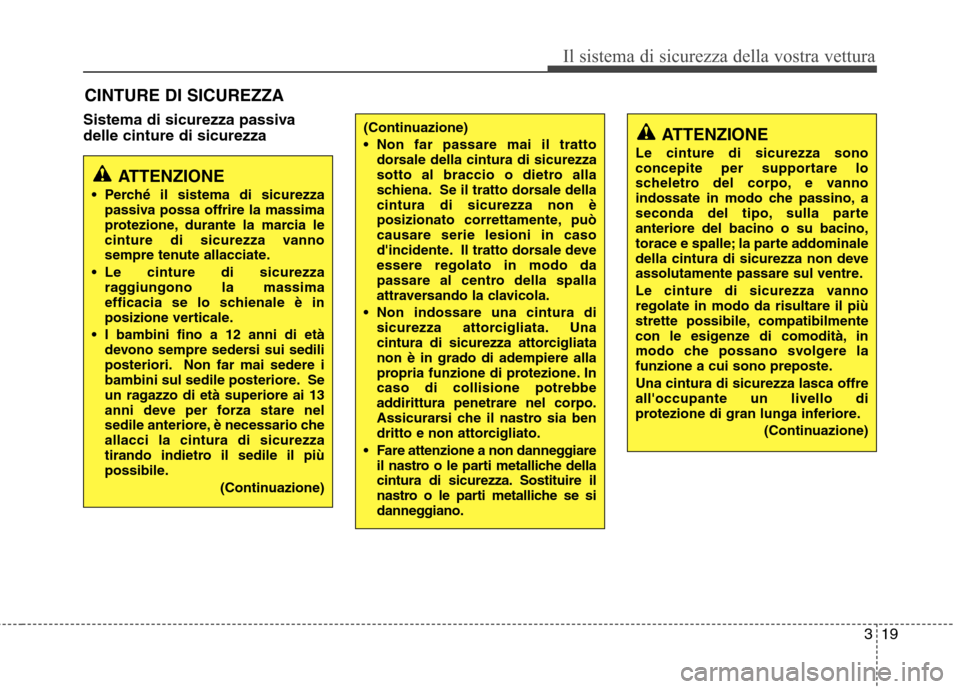

Page 37 of 415
319
Il sistema di sicurezza della vostra vettura
Sistema di sicurezza passiva delle cinture di sicurezzaCINTURE DI SICUREZZA
ATTENZIONE
Perché il sistema di sicurezza passiva possa offrire la massima
protezione, durante la marcia le
cinture di sicurezza vanno
sempre tenute allacciate.
Le cinture di sicurezza raggiungono la massima
efficacia se lo schienale è in
posizione verticale.
I bambini fino a 12 anni di età devono sempre sedersi sui sedili
posteriori. Non far mai sedere i
bambini sul sedile posteriore. Se
un ragazzo di età superiore ai 13
anni deve per forza stare nel
sedile anteriore, è necessario cheallacci la cintura di sicurezza
tirando indietro il sedile il più
possibile.
(Continuazione)
ATTENZIONE
Le cinture di sicurezza sono
concepite per supportare lo
scheletro del corpo, e vanno
indossate in modo che passino, a
seconda del tipo, sulla parteanteriore del bacino o su bacino,
torace e spalle; la parte addominale
della cintura di sicurezza non deve
assolutamente passare sul ventre.
Le cinture di sicurezza vanno regolate in modo da risultare il più
strette possibile, compatibilmente
con le esigenze di comodità, in
modo che possano svolgere la
funzione a cui sono preposte. Una cintura di sicurezza lasca offre all'occupante un livello di
protezione di gran lunga inferiore.
(Continuazione)(Continuazione)
Non far passare mai il trattodorsale della cintura di sicurezza
sotto al braccio o dietro alla
schiena. Se il tratto dorsale dellacintura di sicurezza non è
posizionato correttamente, puòcausare serie lesioni in caso
d'incidente. Il tratto dorsale deveessere regolato in modo da
passare al centro della spalla
attraversando la clavicola.
Non indossare una cintura di sicurezza attorcigliata. Una
cintura di sicurezza attorcigliatanon è in grado di adempiere alla
propria funzione di protezione. Incaso di collisione potrebbe
addirittura penetrare nel corpo.
Assicurarsi che il nastro sia ben
dritto e non attorcigliato.
Fare attenzione a non danneggiare il nastro o le parti metalliche della
cintura di sicurezza. Sostituire il
nastro o le parti metalliche se si
danneggiano.

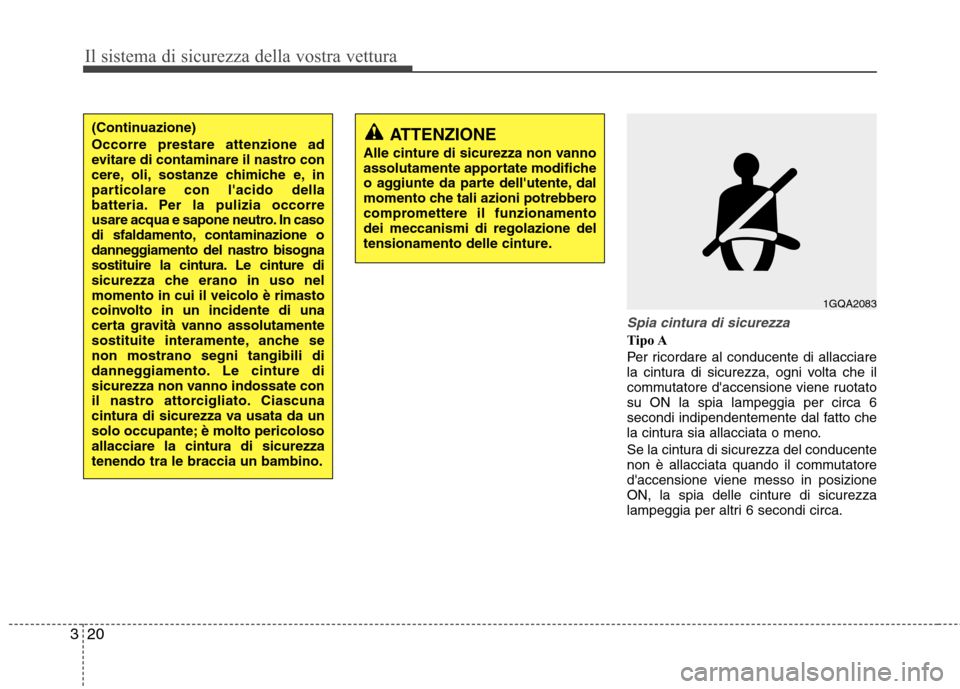

Page 38 of 415
Il sistema di sicurezza della vostra vettura
20
3
Spia cintura di sicurezza
Tipo A
Per ricordare al conducente di allacciare
la cintura di sicurezza, ogni volta che il
commutatore d'accensione viene ruotatosu ON la spia lampeggia per circa 6
secondi indipendentemente dal fatto che
la cintura sia allacciata o meno.
Se la cintura di sicurezza del conducente
non è allacciata quando il commutatored'accensione viene messo in posizioneON, la spia delle cinture di sicurezza
lampeggia per altri 6 secondi circa.
(Continuazione) Occorre prestare attenzione ad
evitare di contaminare il nastro con
cere, oli, sostanze chimiche e, in
particolare con l'acido della
batteria. Per la pulizia occorre
usare acqua e sapone neutro. In caso
di sfaldamento, contaminazione o
danneggiamento del nastro bisogna
sostituire la cintura. Le cinture di
sicurezza che erano in uso nelmomento in cui il veicolo è rimasto
coinvolto in un incidente di una
certa gravità vanno assolutamente
sostituite interamente, anche senon mostrano segni tangibili di
danneggiamento. Le cinture di
sicurezza non vanno indossate con
il nastro attorcigliato. Ciascuna
cintura di sicurezza va usata da un
solo occupante; è molto pericolosoallacciare la cintura di sicurezzatenendo tra le braccia un bambino.ATTENZIONE
Alle cinture di sicurezza non vanno
assolutamente apportate modifiche
o aggiunte da parte dell'utente, dal
momento che tali azioni potrebbero
compromettere il funzionamentodei meccanismi di regolazione del
tensionamento delle cinture.
1GQA2083
Page 39 of 415
321

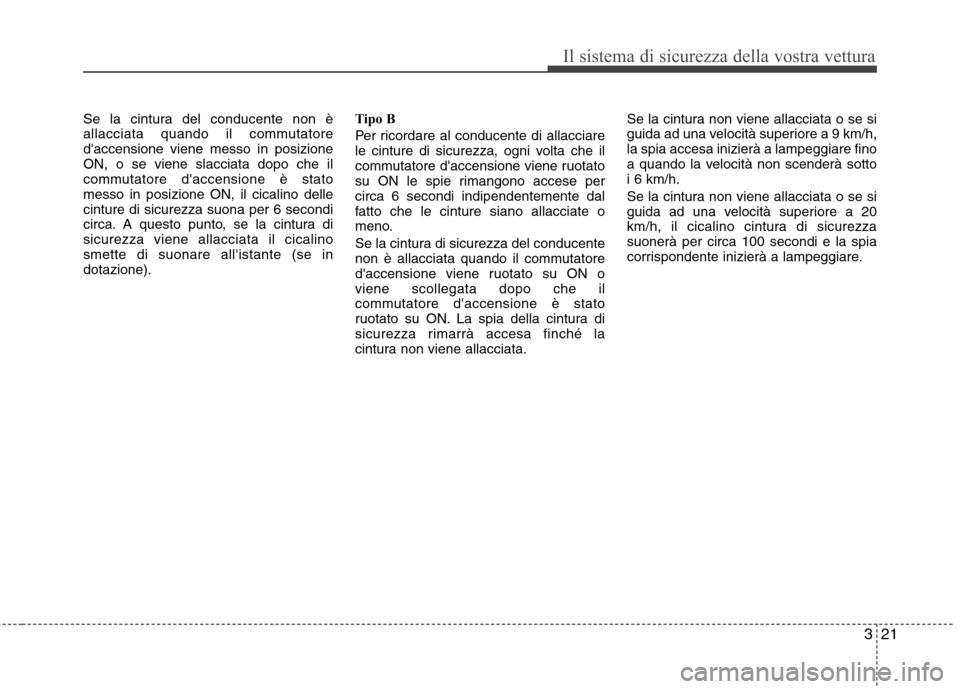

Il sistema di sicurezza della vostra vettura
Se la cintura del conducente non è
allacciata quando il commutatored'accensione viene messo in posizioneON, o se viene slacciata dopo che il
commutatore d'accensione è statomesso in posizione ON, il cicalino dellecinture di sicurezza suona per 6 secondi
circa. A questo punto, se la cintura disicurezza viene allacciata il cicalinosmette di suonare all'istante (se indotazione).Tipo B
Per ricordare al conducente di allacciare
le cinture di sicurezza, ogni volta che il
commutatore d'accensione viene ruotato
su ON le spie rimangono accese percirca 6 secondi indipendentemente dal
fatto che le cinture siano allacciate o
meno.
Se la cintura di sicurezza del conducente
non è allacciata quando il commutatore
d'accensione viene ruotato su ON oviene scollegata dopo che il
commutatore d'accensione è stato
ruotato su ON. La spia della cintura di
sicurezza rimarrà accesa finché la
cintura non viene allacciata.Se la cintura non viene allacciata o se si
guida ad una velocità superiore a 9 km/h,la spia accesa inizierà a lampeggiare fino
a quando la velocità non scenderà sottoi 6 km/h.
Se la cintura non viene allacciata o se si
guida ad una velocità superiore a 20
km/h, il cicalino cintura di sicurezzasuonerà per circa 100 secondi e la spia
corrispondente inizierà a lampeggiare.
Page 40 of 415

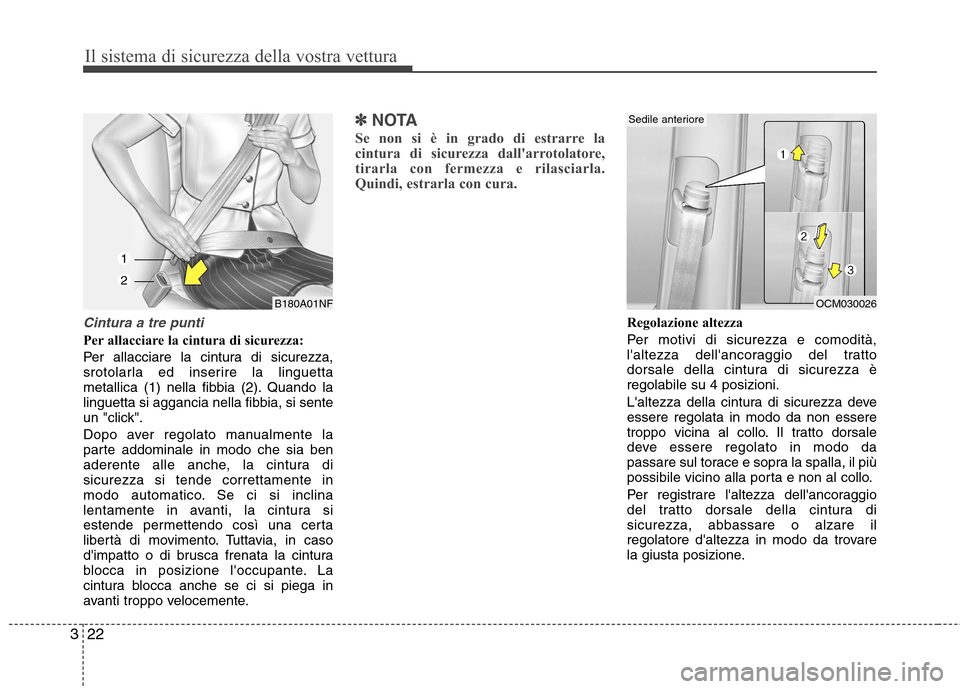

Il sistema di sicurezza della vostra vettura
22
3
Cintura a tre punti
Per allacciare la cintura di sicurezza:
Per allacciare la cintura di sicurezza,
srotolarla ed inserire la linguetta
metallica (1) nella fibbia (2). Quando la
linguetta si aggancia nella fibbia, si sente
un "click".
Dopo aver regolato manualmente la
parte addominale in modo che sia ben
aderente alle anche, la cintura disicurezza si tende correttamente in
modo automatico. Se ci si inclina
lentamente in avanti, la cintura si
estende permettendo così una certa
libertà di movimento. Tuttavia, in caso
d'impatto o di brusca frenata la cintura
blocca in posizione l'occupante. La
cintura blocca anche se ci si piega in
avanti troppo velocemente.
✽✽
NOTA
Se non si è in grado di estrarre la
cintura di sicurezza dall'arrotolatore,
tirarla con fermezza e rilasciarla.
Quindi, estrarla con cura.
Regolazione altezza
Per motivi di sicurezza e comodità,
l'altezza dell'ancoraggio del tratto
dorsale della cintura di sicurezza èregolabile su 4 posizioni.
L'altezza della cintura di sicurezza deve essere regolata in modo da non essere
troppo vicina al collo. Il tratto dorsale
deve essere regolato in modo da
passare sul torace e sopra la spalla, il più
possibile vicino alla porta e non al collo.
Per registrare l'altezza dell'ancoraggio
del tratto dorsale della cintura di
sicurezza, abbassare o alzare il
regolatore d'altezza in modo da trovare
la giusta posizione.
OCM030026
Sedile anteriore
B180A01NF
1
2
