Hyundai Santa Fe 2012 Manual del propietario (in Spanish)

439
Características de vehículo
D150100AFD

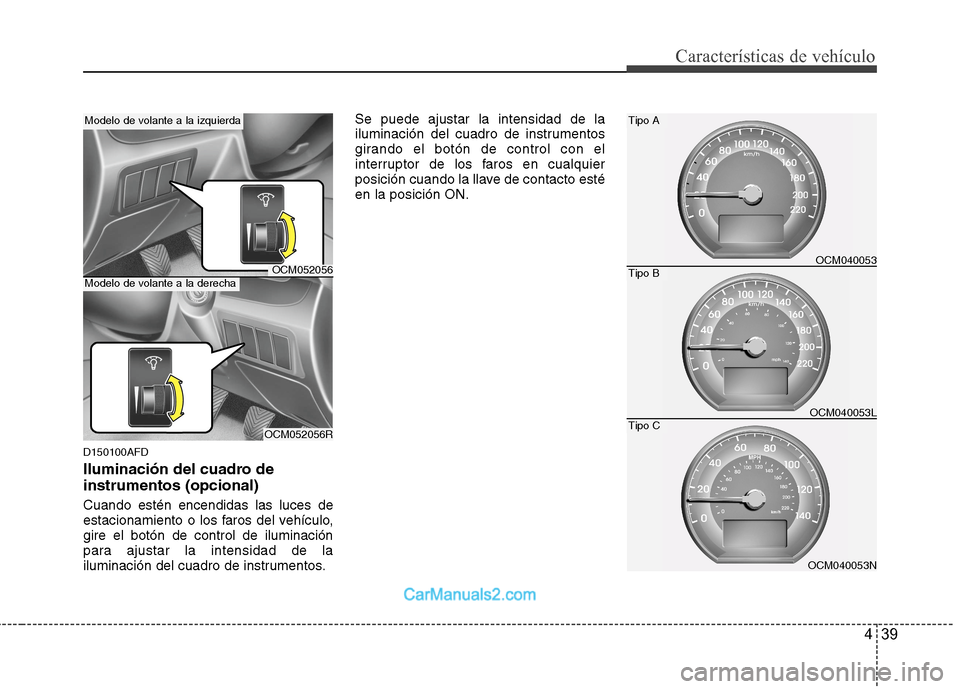

Iluminación del cuadro de
instrumentos (opcional)
Cuando estén encendidas las luces de
estacionamiento o los faros del vehículo,
gire el botón de control de iluminación
para ajustar la intensidad de la
iluminación del cuadro de instrumentos.Se puede ajustar la intensidad de la
iluminación del cuadro de instrumentos
girando el botón de control con el
interruptor de los faros en cualquier
posición cuando la llave de contacto esté
en la posición ON.
OCM040053N
Tipo C
OCM052056
OCM052056R
Modelo de volante a la izquierda
Modelo de volante a la derecha
OCM040053
Tipo A
Tipo B
OCM040053L

Características de vehículo
40 4

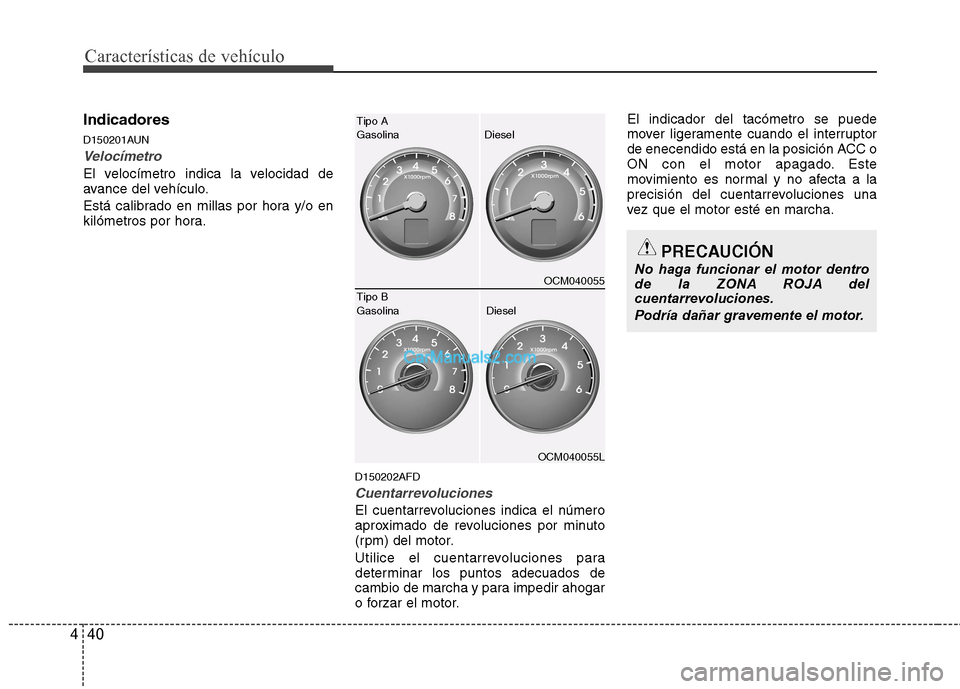

Indicadores
D150201AUN
Velocímetro
El velocímetro indica la velocidad de
avance del vehículo.
Está calibrado en millas por hora y/o en
kilómetros por hora.
D150202AFD
Cuentarrevoluciones
El cuentarrevoluciones indica el número
aproximado de revoluciones por minuto
(rpm) del motor.
Utilice el cuentarrevoluciones para
determinar los puntos adecuados de
cambio de marcha y para impedir ahogar
o forzar el motor.El indicador del tacómetro se puede
mover ligeramente cuando el interruptor
de enecendido está en la posición ACC o
ON con el motor apagado. Este
movimiento es normal y no afecta a la
precisión del cuentarrevoluciones una
vez que el motor esté en marcha.
PRECAUCIÓN
No haga funcionar el motor dentro
de la ZONA ROJA del
cuentarrevoluciones.
Podría dañar gravemente el motor. OCM040055
OCM040055L
Tipo A
GasolinaDiesel
Tipo B
GasolinaDiesel

441
Características de vehículo
D150203AUN

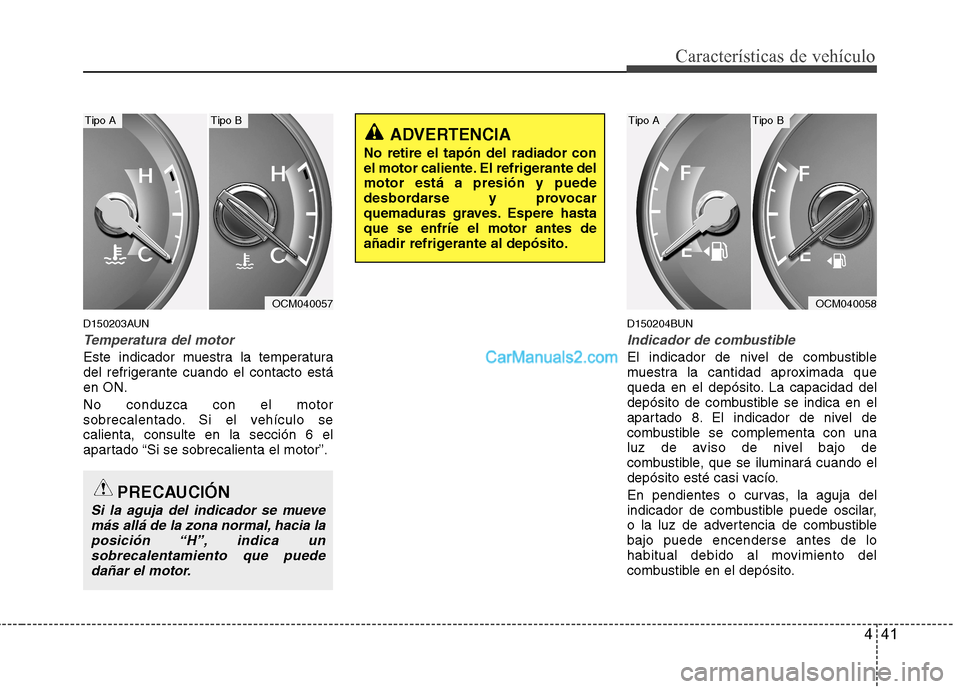

Temperatura del motor
Este indicador muestra la temperatura
del refrigerante cuando el contacto está
en ON.
No conduzca con el motor
sobrecalentado. Si el vehículo se
calienta, consulte en la sección 6 el
apartado “Si se sobrecalienta el motor”.
D150204BUN
Indicador de combustible
El indicador de nivel de combustible
muestra la cantidad aproximada que
queda en el depósito. La capacidad del
depósito de combustible se indica en el
apartado 8. El indicador de nivel de
combustible se complementa con una
luz de aviso de nivel bajo de
combustible, que se iluminará cuando el
depósito esté casi vacío.
En pendientes o curvas, la aguja del
indicador de combustible puede oscilar,
o la luz de advertencia de combustible
bajo puede encenderse antes de lo
habitual debido al movimiento del
combustible en el depósito.
PRECAUCIÓN
Si la aguja del indicador se mueve
más allá de la zona normal, hacia la
posición “H”, indica un
sobrecalentamiento que puede
dañar el motor.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. El refrigerante del
motor está a presión y puede
desbordarse y provocar
quemaduras graves. Espere hasta
que se enfríe el motor antes de
añadir refrigerante al depósito.
OCM040057
Tipo ATipo B
OCM040058
Tipo ATipo B

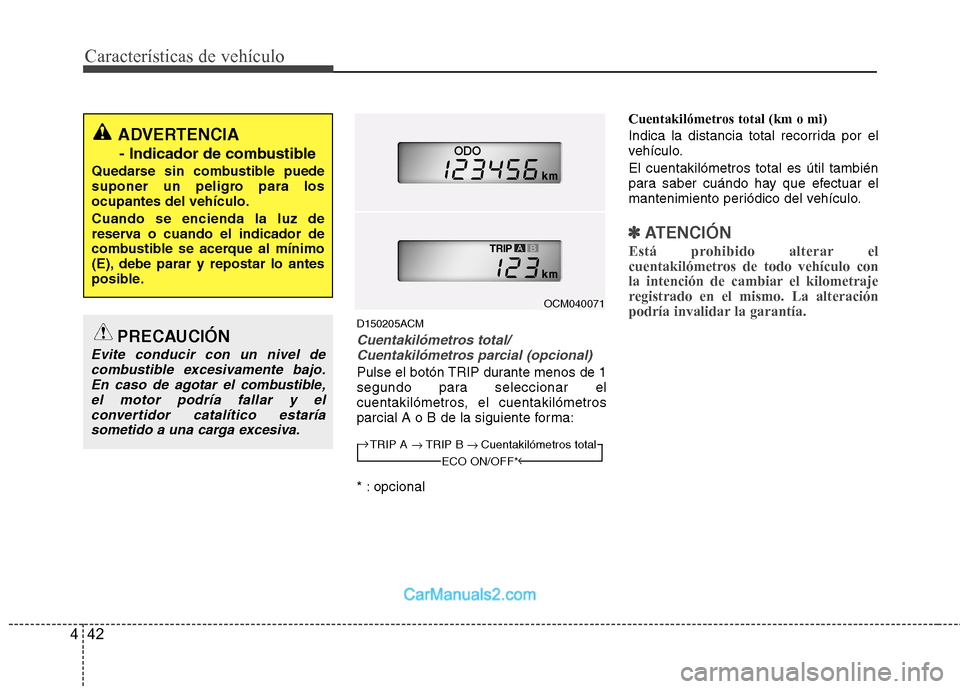

Características de vehículo
42 4
D150205ACM
Cuentakilómetros total/
Cuentakilómetros parcial (opcional)
Pulse el botón TRIP durante menos de 1
segundo para seleccionar el
cuentakilómetros, el cuentakilómetros
parcial A o B de la siguiente forma:
* : opcionalCuentakilómetros total (km o mi)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.
✽ ✽
ATENCIÓN
Está prohibido alterar el
cuentakilómetros de todo vehículo con
la intención de cambiar el kilometraje
registrado en el mismo. La alteración
podría invalidar la garantía.
ADVERTENCIA
- Indicador de combustible
Quedarse sin combustible puede
suponer un peligro para los
ocupantes del vehículo.
Cuando se encienda la luz de
reserva o cuando el indicador de
combustible se acerque al mínimo
(E), debe parar y repostar lo antes
posible.
PRECAUCIÓN
Evite conducir con un nivel de
combustible excesivamente bajo.
En caso de agotar el combustible,
el motor podría fallar y el
convertidor catalítico estaría
sometido a una carga excesiva.
OCM040071
←
TRIP A → TRIP B → Cuentakilómetros total
ECO ON/OFF*→

443
Características de vehículo
Cuentakilómetros parcial (km o mi)
El cuentakilómetros parcial indica la
distancia recorrida en tramos
individuales elegidos por el conductor.
Los cuentakilómetros parciales A o B se
reinician pulsando el botón RESET
durante 1 segundo o más y soltándolo a
continuación.Modo ECO ON/OFF (opcional)
Puede cambiar el indicador ECO
ON/OFF en la panel de instrumentos si
está en este modo.
Si pulsa el botón RESET durante más de
1 segudno en el modo ECO ON, se
muestra ECO OFF en la pantalla y el
indicador ECO se apaga cuando
conducción.
Si quiere visualizar de nuevo el indicador
ECO, pulse el botón RESET durante
más de 1 segundo en el modo ECO OFF
y después se muestra en modo ECO ON
en la pantalla. Cuando pulsa el botón
TRIP durante menos de 1 segudno en el
modo ECO, el modo se cambia al
cuentakilómetos parcial.D150206AFD
Ordenador de viaje (opcional)
El ordenador de viaje es un sistema de
información controlado por un
microprocesador que proporciona al
conductor, cuando la llave de contacto
está en la posición ON, datos sobre el
viaje, como la distancia total y parcial
recorrida, la distancia estimada hasta el
agotamiento del depósito, la velocidad
media, el consumo medio de
combustible y el consumo actual de
combustible. Toda la información
guardada (excepto la distancia total, la
distancia estimada hasta el agotamiento
del depósito y el consumo actual de
combustible) se pone si se desconecta la
batería.
OCM040060OCM040060OHD040550

Características de vehículo
44 4

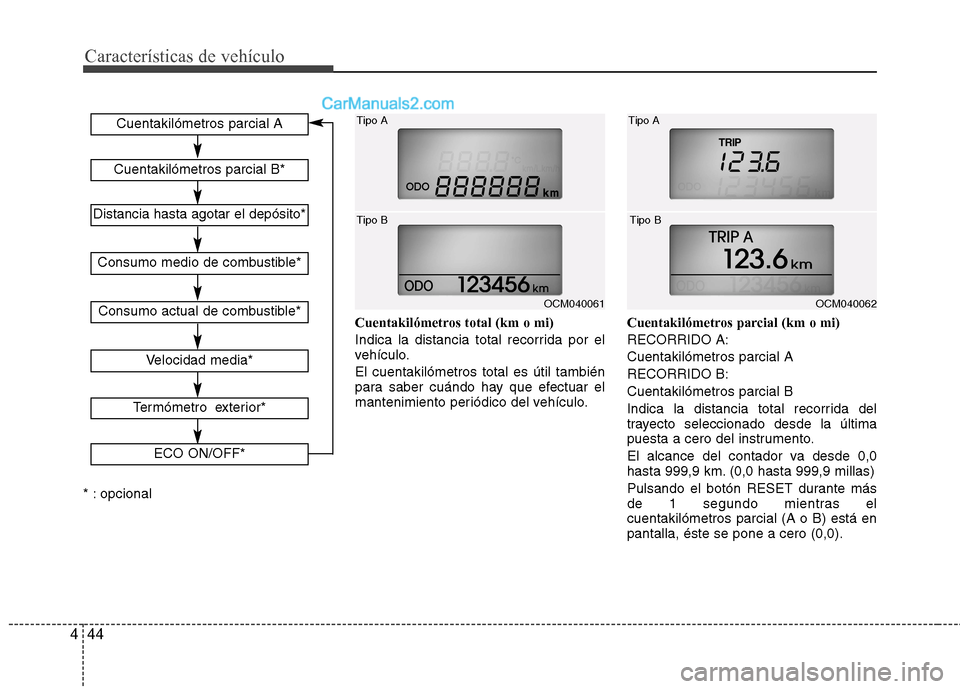

* : opcionalCuentakilómetros total (km o mi)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.Cuentakilómetros parcial (km o mi)
RECORRIDO A:
Cuentakilómetros parcial A
RECORRIDO B:
Cuentakilómetros parcial B
Indica la distancia total recorrida del
trayecto seleccionado desde la última
puesta a cero del instrumento.
El alcance del contador va desde 0,0
hasta 999,9 km. (0,0 hasta 999,9 millas)
Pulsando el botón RESET durante más
de 1 segundo mientras el
cuentakilómetros parcial (A o B) está en
pantalla, éste se pone a cero (0,0).
OCM040061 Tipo A
Tipo BOCM040062 Tipo A
Tipo B
Cuentakilómetros parcial B*
Consumo medio de combustible*
Velocidad media*
Termómetro exterior*
ECO ON/OFF*
Distancia hasta agotar el depósito*
Cuentakilómetros parcial A
Consumo actual de combustible*

445
Características de vehículo

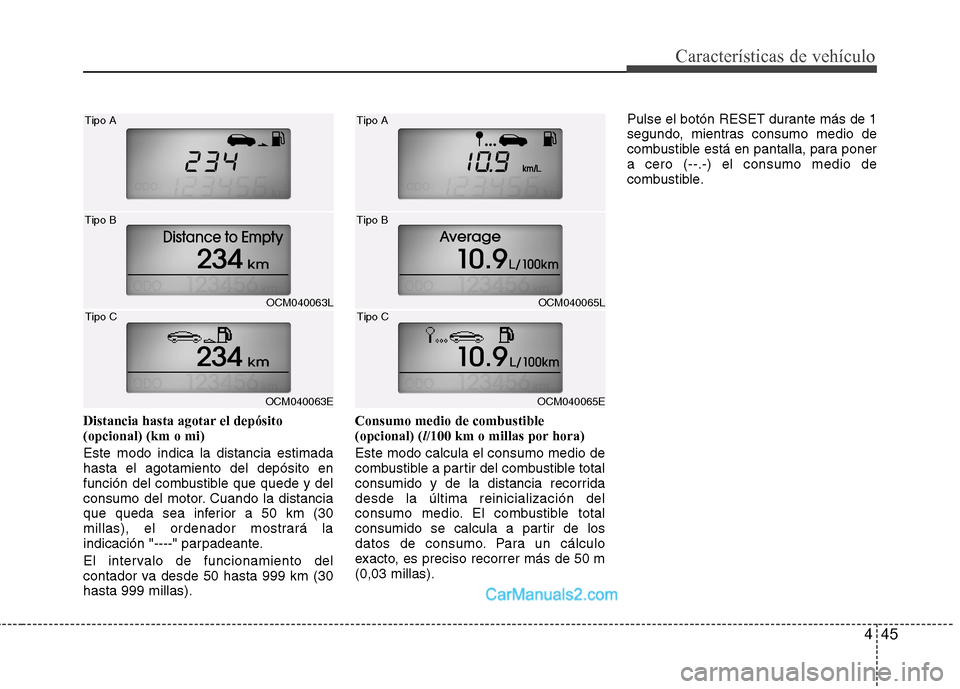

Distancia hasta agotar el depósito
(opcional) (km o mi)
Este modo indica la distancia estimada
hasta el agotamiento del depósito en
función del combustible que quede y del
consumo del motor. Cuando la distancia
que queda sea inferior a 50 km (30
millas), el ordenador mostrará la
indicación "----" parpadeante.
El intervalo de funcionamiento del
contador va desde 50 hasta 999 km (30
hasta 999 millas).Consumo medio de combustible
(opcional) (l/100 km o millas por hora)
Este modo calcula el consumo medio de
combustible a partir del combustible total
consumido y de la distancia recorrida
desde la última reinicialización del
consumo medio. El combustible total
consumido se calcula a partir de los
datos de consumo. Para un cálculo
exacto, es preciso recorrer más de 50 m
(0,03 millas).Pulse el botón RESET durante más de 1
segundo, mientras consumo medio de
combustible está en pantalla, para poner
a cero (--.-)el consumo medio de
combustible.
OCM040065L Tipo A
Tipo B
OCM040065E Tipo C
OCM040063L Tipo A
Tipo B
OCM040063E Tipo C

Características de vehículo
46 4

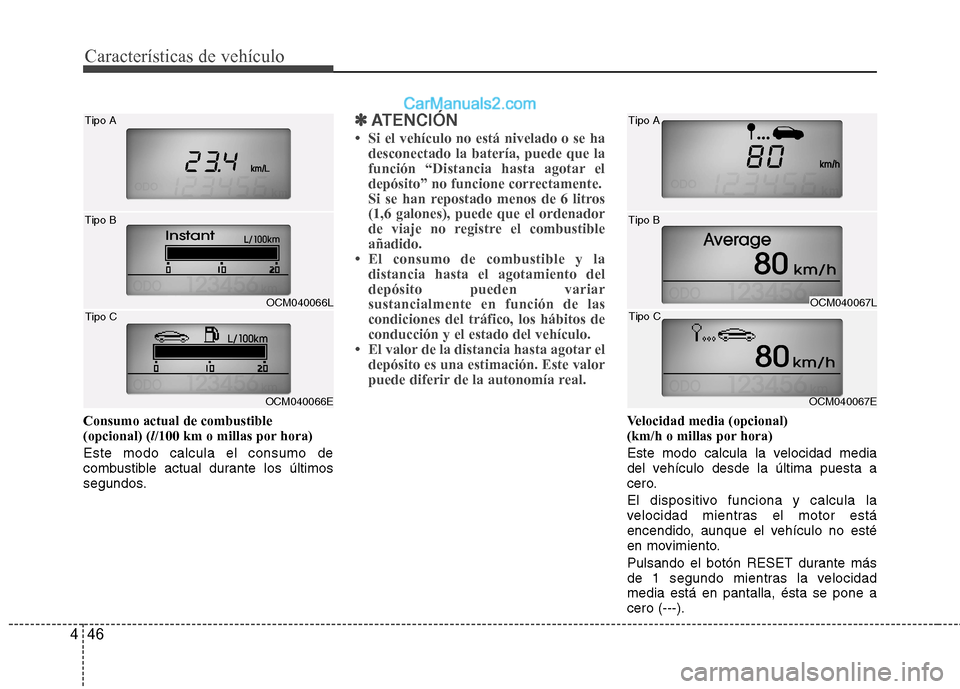

Consumo actual de combustible
(opcional) (l/100 km o millas por hora)
Este modo calcula el consumo de
combustible actual durante los últimos
segundos.
✽ ✽
ATENCIÓN
• Si el vehículo no está nivelado o se ha
desconectado la batería, puede que la
función “Distancia hasta agotar el
depósito” no funcione correctamente.
Si se han repostado menos de 6 litros
(1,6 galones), puede que el ordenador
de viaje no registre el combustible
añadido.
• El consumo de combustible y la
distancia hasta el agotamiento del
depósito pueden variar
sustancialmente en función de las
condiciones del tráfico, los hábitos de
conducción y el estado del vehículo.
• El valor de la distancia hasta agotar el
depósito es una estimación. Este valor
puede diferir de la autonomía real.
Velocidad media (opcional)
(km/h o millas por hora)
Este modo calcula la velocidad media
del vehículo desde la última puesta a
cero.
El dispositivo funciona y calcula la
velocidad mientras el motor está
encendido, aunque el vehículo no esté
en movimiento.
Pulsando el botón RESET durante más
de 1 segundo mientras la velocidad
media está en pantalla, ésta se pone a
cero (---).
OCM040066L Tipo A
Tipo B
OCM040066E Tipo C
OCM040067L Tipo A
Tipo B
OCM040067E Tipo C

447
Características de vehículo

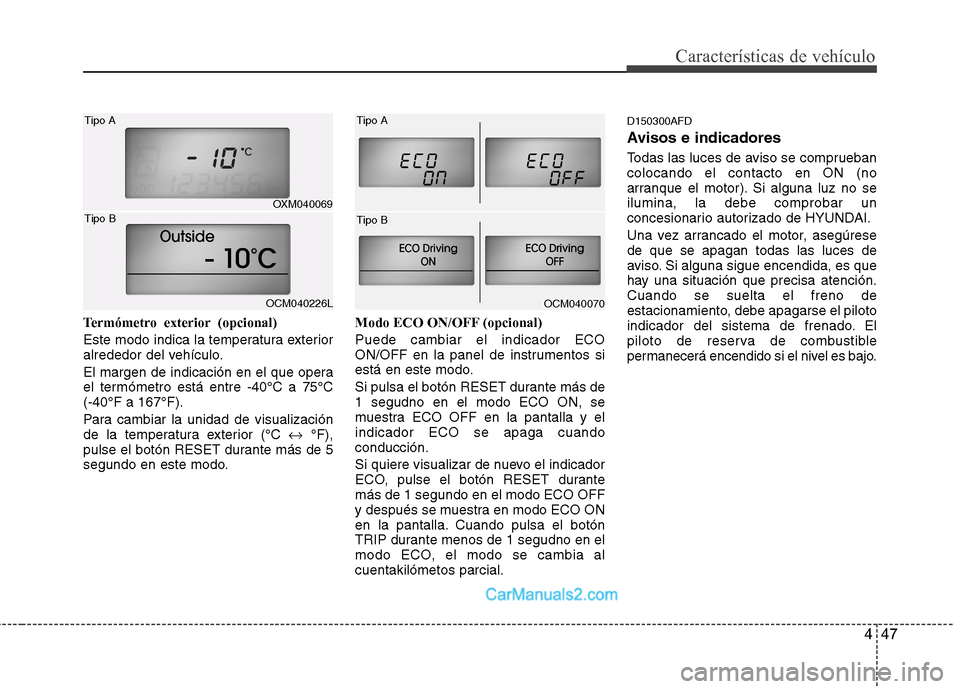

Termómetro exterior (opcional)
Este modo indica la temperatura exterior
alrededor del vehículo.
El margen de indicación en el que opera
el termómetro está entre -40°C a 75°C
(-40°F a 167°F).
Para cambiar la unidad de visualización
de la temperatura exterior (°C ↔°F),
pulse el botón RESET durante más de 5
segundo en este modo.Modo ECO ON/OFF (opcional)
Puede cambiar el indicador ECO
ON/OFF en la panel de instrumentos si
está en este modo.
Si pulsa el botón RESET durante más de
1 segudno en el modo ECO ON, se
muestra ECO OFF en la pantalla y el
indicador ECO se apaga cuando
conducción.
Si quiere visualizar de nuevo el indicador
ECO, pulse el botón RESET durante
más de 1 segundo en el modo ECO OFF
y después se muestra en modo ECO ON
en la pantalla. Cuando pulsa el botón
TRIP durante menos de 1 segudno en el
modo ECO, el modo se cambia al
cuentakilómetos parcial.
D150300AFD
Avisos e indicadores
Todas las luces de aviso se comprueban
colocando el contacto en ON (no
arranque el motor). Si alguna luz no se
ilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese
de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.
Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo.
OXM040069 Tipo A
OCM040226L Tipo BOCM040070 Tipo A
Tipo B

Características de vehículo
48 4
D150301BCM

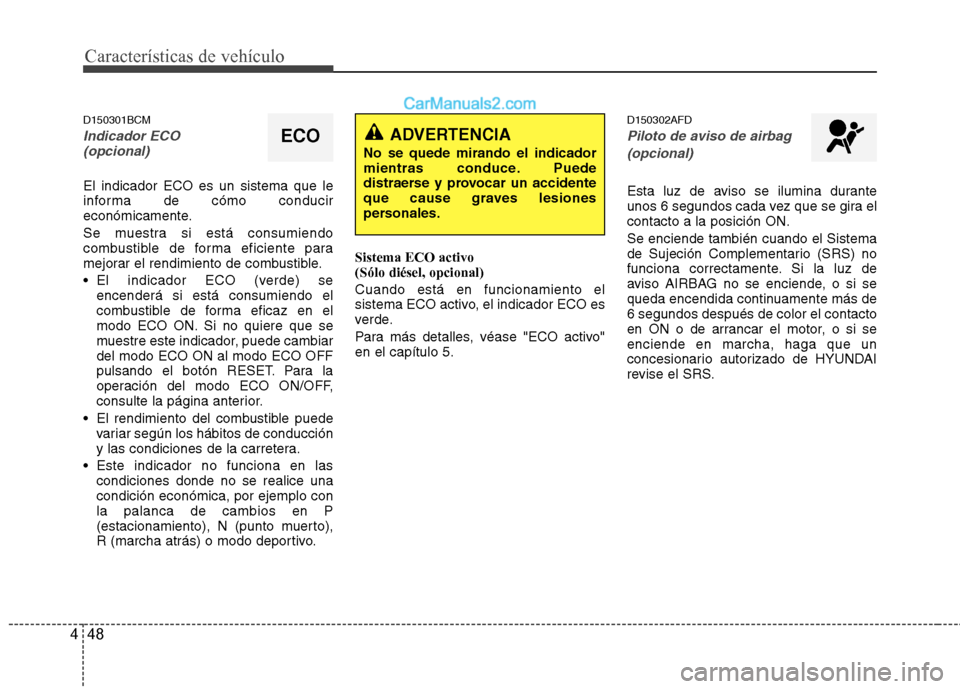

Indicador ECO
(opcional)
El indicador ECO es un sistema que le
informa de cómo conducir
económicamente.
Se muestra si está consumiendo
combustible de forma eficiente para
mejorar el rendimiento de combustible.
El indicador ECO (verde) se
encenderá si está consumiendo el
combustible de forma eficaz en el
modo ECO ON. Si no quiere que se
muestre este indicador, puede cambiar
del modo ECO ON al modo ECO OFF
pulsando el botón RESET. Para la
operación del modo ECO ON/OFF,
consulte la página anterior.
El rendimiento del combustible puede
variar según los hábitos de conducción
y las condiciones de la carretera.
Este indicador no funciona en las
condiciones donde no se realice una
condición económica, por ejemplo con
la palanca de cambios en P
(estacionamiento), N (punto muerto),
R (marcha atrás) o modo deportivo.Sistema ECO activo
(Sólo diésel, opcional)
Cuando está en funcionamiento el
sistema ECO activo, el indicador ECO es
verde.
Para más detalles, véase "ECO activo"
en el capítulo 5.
D150302AFD
Piloto de aviso de airbag
(opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira el
contacto a la posición ON.
Se enciende también cuando el Sistema
de Sujeción Complementario (SRS) no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de
6 segundos después de color el contacto
en ON o de arrancar el motor, o si se
enciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS.
ECOADVERTENCIA
No se quede mirando el indicador
mientras conduce. Puede
distraerse y provocar un accidente
que cause graves lesiones
personales.
