Hyundai Santa Fe 2012 Manual del propietario (in Spanish)

341
Sistema de seguridad del vehículo

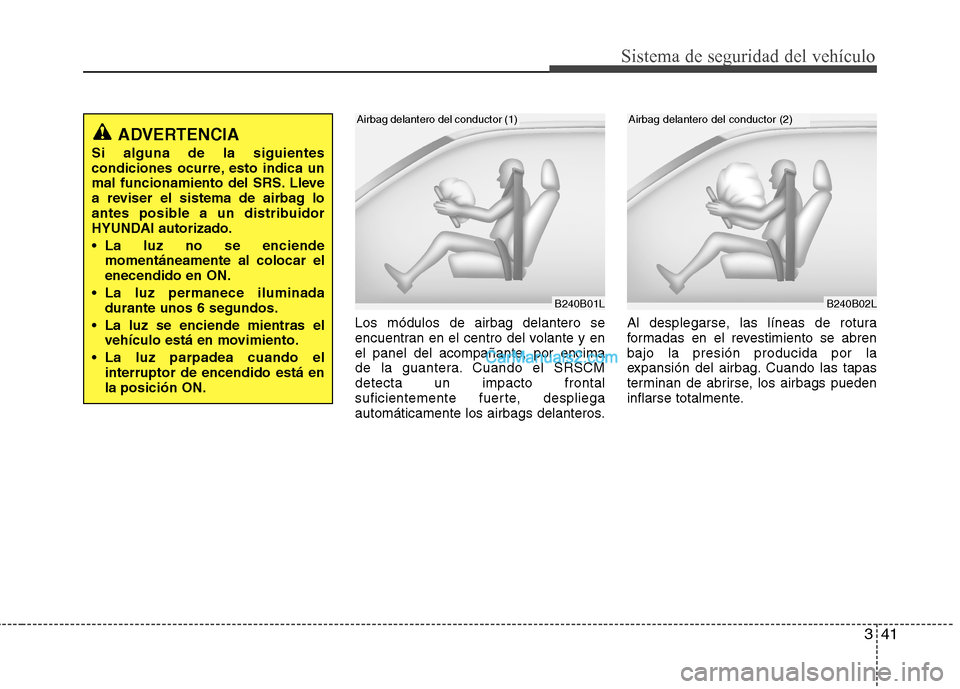

Los módulos de airbag delantero se
encuentran en el centro del volante y en
el panel del acompañante, por encima
de la guantera. Cuando el SRSCM
detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros.Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.
B240B02L
Airbag delantero del conductor (2)
B240B01L
Airbag delantero del conductor (1)
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS. Lleve
a reviser el sistema de airbag lo
antes posible a un distribuidor
HYUNDAI autorizado.
La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
La luz permanece iluminada
durante unos 6 segundos.
La luz se enciende mientras el
vehículo está en movimiento.
La luz parpadea cuando el
interruptor de encendido está en
la posición ON.

Sistema de seguridad del vehículo
42 3
Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
ADVERTENCIA
Si se desplegara el airbag, puede
que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suave
después de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)
ADVERTENCIA
En un vehículo con airbag para el
acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) en
el panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
No coloque un ambientador
cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante
B240B03L
Airbag delantero del conductor (3)

343
Sistema de seguridad del vehículo
C040400AFD
Airbag delantero del conductor y
el acompañante (opcional)
Su vehículo está equipado con un
sistema de sujeción adicional (airbag) y
con cinturones tanto en el asiento del
conductor como del acompañante.Las letras “SRS AIR BAG”, grabadas en
el revestimiento que cubre el airbag en el
volante y en el panel delantero del
acompañante sobre la guantera, indican
la presencia de este sistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
El SRS sólo funciona cuando la
llave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permanece
encendido más de unos 6
segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, haga
que un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
Antes de cambiar un fusible o
desconectar una terminal de la
batería, gire la llave de contacto a
la posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertencias
puede hacer que el piloto de
control de airbag se ilumine.
OCM030037
OCM030038
Airbag delantero del conductor
Airbag delantero del acompañante

Sistema de seguridad del vehículo
44 3
(continúa)
Los airbags delanteros y
laterales pueden lesionar a los
ocupantes sentados
incorrectamente en los asientos
delanteros.
Eche su asiento hacia atrás para
separarlo todo lo posible de los
airbags delanteros, hasta una
posición que le permita mantener
el control del vehículo.
Los pasajeros y el conductor
nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
Nunca se incline sobre la puerta
o la consola central; siéntese
siempre en posición vertical.
Evite que nadie ocupe el asiento
del acompañante delantero si
está iluminado el indicador de
airbag desactivado, pues éste no
se desplegará en caso de choque
frontal, sea moderado o fuerte.
(continúa)(continúa)
No deben colocarse objetos
sobre o cerca de los módulos de
airbag en el volante, el panel de
instrumentos y el panel del
acompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufre
una colisión de intensidad
suficiente para activar los
airbags.
No manipule o desconecte los
cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
Si el piloto de control de airbag
del SRS permanece encendido
mientras el vehículo está en
marcha, haga que un
concesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)ADVERTENCIA

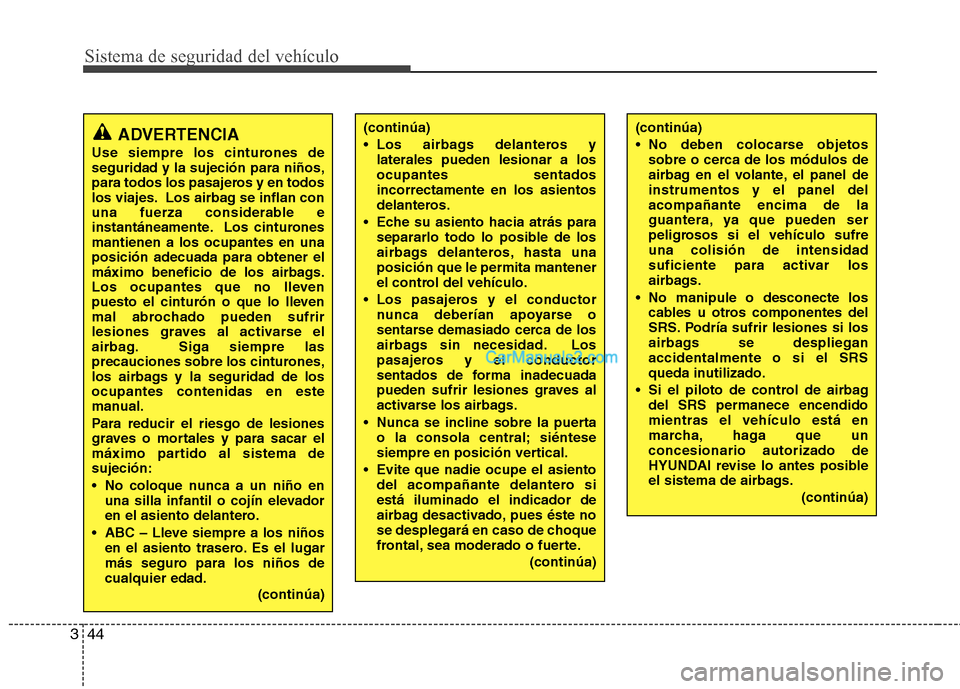

Use siempre los cinturones de
seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturones
mantienen a los ocupantes en una
posición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de los
ocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema de
sujeción:
No coloque nunca a un niño en
una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños
en el asiento trasero. Es el lugar
más seguro para los niños de
cualquier edad.
(continúa)

345
Sistema de seguridad del vehículo
(continúa)
Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llave
de contacto.
El sistema de airbag debe
desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.(continúa)
Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
Los niños menores de 12 años
siempre deben ir bien sujetos en
el asiento trasero. No deje jamás
que los niños viajen en el asiento
del acompañante. Si un niño
mayor de 12 años tiene que
sentarse en el asiento delantero,
debe llevar el cinturón de
seguridad ajustado y el asiento
debe colocarse lo más atrás
posible.
Para obtener la máxima
protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, para
minimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)(continúa)

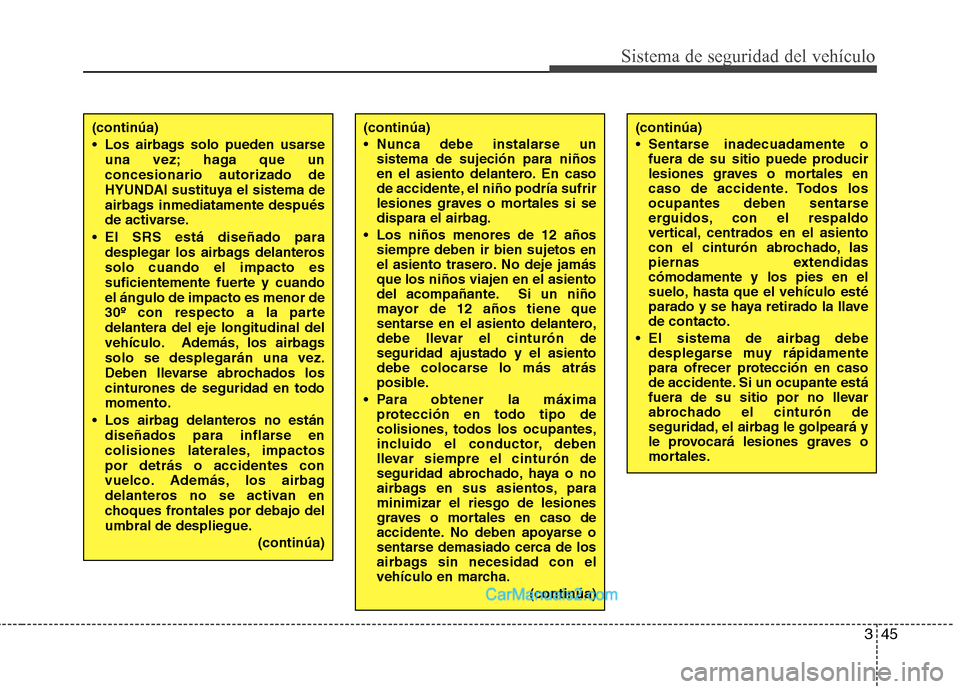

Los airbags solo pueden usarse
una vez; haga que un
concesionario autorizado de
HYUNDAI sustituya el sistema de
airbags inmediatamente después
de activarse.
El SRS está diseñado para
desplegar los airbags delanteros
solo cuando el impacto es
suficientemente fuerte y cuando
el ángulo de impacto es menor de
30º con respecto a la parte
delantera del eje longitudinal del
vehículo. Además, los airbags
solo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todo
momento.
Los airbag delanteros no están
diseñados para inflarse en
colisiones laterales, impactos
por detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
(continúa)

Sistema de seguridad del vehículo
46 3
C040501AFD

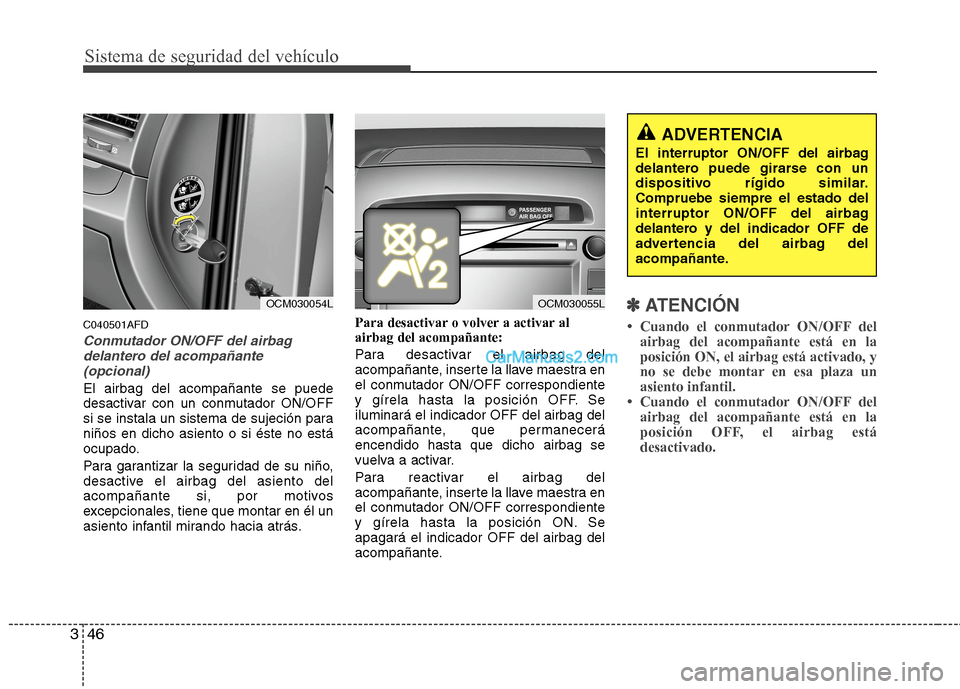

Conmutador ON/OFF del airbag
delantero del acompañante
(opcional)
El airbag del acompañante se puede
desactivar con un conmutador ON/OFF
si se instala un sistema de sujeción para
niños en dicho asiento o si éste no está
ocupado.
Para garantizar la seguridad de su niño,
desactive el airbag del asiento del
acompañante si, por motivos
excepcionales, tiene que montar en él un
asiento infantil mirando hacia atrás.Para desactivar o volver a activar al
airbag del acompañante:
Para desactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición OFF. Se
iluminará el indicador OFF del airbag del
acompañante, que permanecerá
encendido hasta que dicho airbag se
vuelva a activar.
Para reactivar el airbag del
acompañante, inserte la llave maestra en
el conmutador ON/OFF correspondiente
y gírela hasta la posición ON. Se
apagará el indicador OFF del airbag del
acompañante.
✽ ✽
ATENCIÓN
• Cuando el conmutador ON/OFF del
airbag del acompañante está en la
posición ON, el airbag está activado, y
no se debe montar en esa plaza un
asiento infantil.
• Cuando el conmutador ON/OFF del
airbag del acompañante está en la
posición OFF, el airbag está
desactivado.
ADVERTENCIA
El interruptor ON/OFF del airbag
delantero puede girarse con un
dispositivo rígido similar.
Compruebe siempre el estado del
interruptor ON/OFF del airbag
delantero y del indicador OFF de
advertencia del airbag del
acompañante.
OCM030055LOCM030054L

347
Sistema de seguridad del vehículo

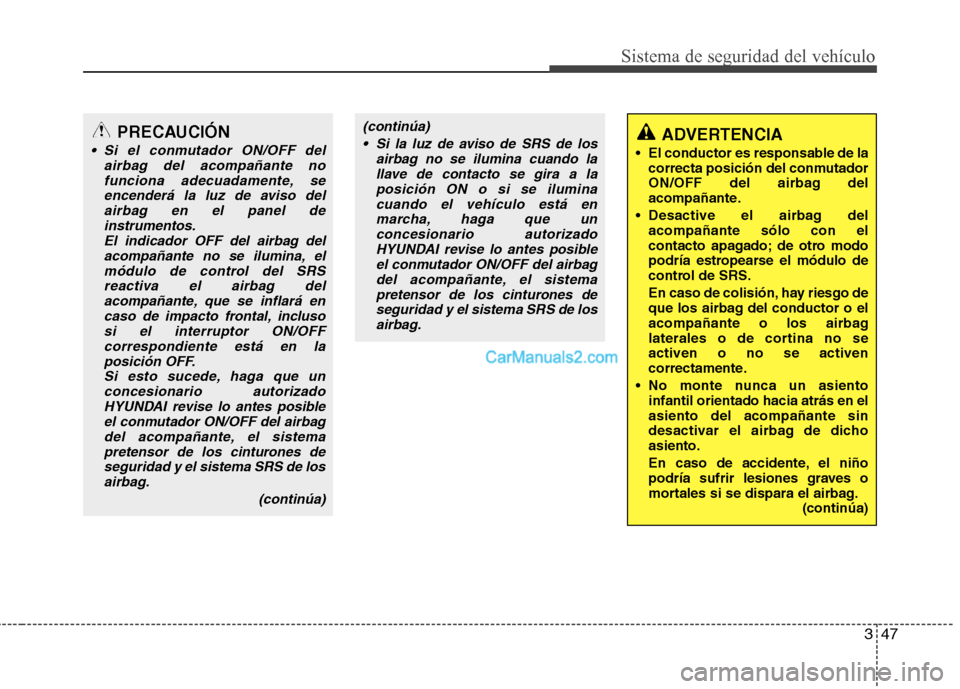

PRECAUCIÓN
Si el conmutador ON/OFF del
airbag del acompañante no
funciona adecuadamente, se
encenderá la luz de aviso del
airbag en el panel de
instrumentos.
El indicador OFF del airbag del
acompañante no se ilumina, el
módulo de control del SRS
reactiva el airbag del
acompañante, que se inflará en
caso de impacto frontal, incluso
si el interruptor ON/OFF
correspondiente está en la
posición OFF.
Si esto sucede, haga que un
concesionario autorizado
HYUNDAI revise lo antes posible
el conmutador ON/OFF del airbag
del acompañante, el sistema
pretensor de los cinturones de
seguridad y el sistema SRS de los
airbag.
(continúa)
(continúa)
Si la luz de aviso de SRS de los
airbag no se ilumina cuando la
llave de contacto se gira a la
posición ON o si se ilumina
cuando el vehículo está en
marcha, haga que un
concesionario autorizado
HYUNDAI revise lo antes posible
el conmutador ON/OFF del airbag
del acompañante, el sistema
pretensor de los cinturones de
seguridad y el sistema SRS de los
airbag.ADVERTENCIA
El conductor es responsable de la
correcta posición del conmutador
ON/OFF del airbag del
acompañante.
Desactive el airbag del
acompañante sólo con el
contacto apagado; de otro modo
podría estropearse el módulo de
control de SRS.
En caso de colisión, hay riesgo de
que los airbag del conductor o el
acompañante o los airbag
laterales o de cortina no se
activen o no se activen
correctamente.
No monte nunca un asiento
infantil orientado hacia atrás en el
asiento del acompañante sin
desactivar el airbag de dicho
asiento.
En caso de accidente, el niño
podría sufrir lesiones graves o
mortales si se dispara el airbag.
(continúa)

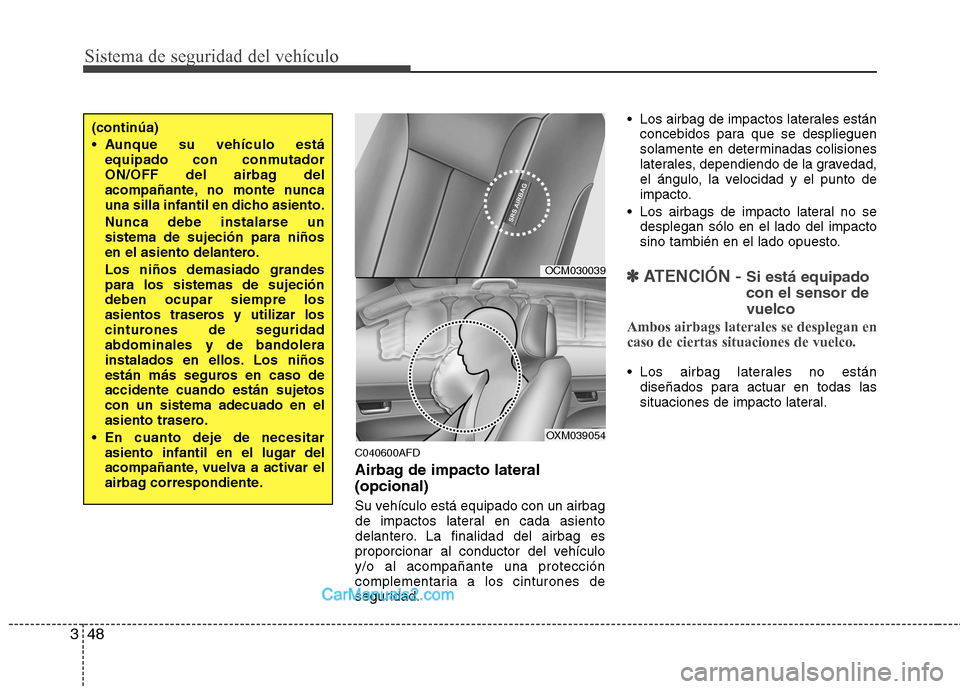

Sistema de seguridad del vehículo
48 3
C040600AFD
Airbag de impacto lateral
(opcional)
Su vehículo está equipado con un airbag
de impactos lateral en cada asiento
delantero. La finalidad del airbag es
proporcionar al conductor del vehículo
y/o al acompañante una protección
complementaria a los cinturones de
seguridad. Los airbag de impactos laterales están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad,
el ángulo, la velocidad y el punto de
impacto.
Los airbags de impacto lateral no se
desplegan sólo en el lado del impacto
sino también en el lado opuesto.
✽ ✽
ATENCIÓN - Si está equipado
con el sensor de
vuelco
Ambos airbags laterales se desplegan en
caso de ciertas situaciones de vuelco.
Los airbag laterales no están
diseñados para actuar en todas las
situaciones de impacto lateral.
OCM030039
OXM039054
(continúa)
Aunque su vehículo está
equipado con conmutador
ON/OFF del airbag del
acompañante, no monte nunca
una silla infantil en dicho asiento.
Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero.
Los niños demasiado grandes
para los sistemas de sujeción
deben ocupar siempre los
asientos traseros y utilizar los
cinturones de seguridad
abdominales y de bandolera
instalados en ellos. Los niños
están más seguros en caso de
accidente cuando están sujetos
con un sistema adecuado en el
asiento trasero.
En cuanto deje de necesitar
asiento infantil en el lugar del
acompañante, vuelva a activar el
airbag correspondiente.

349

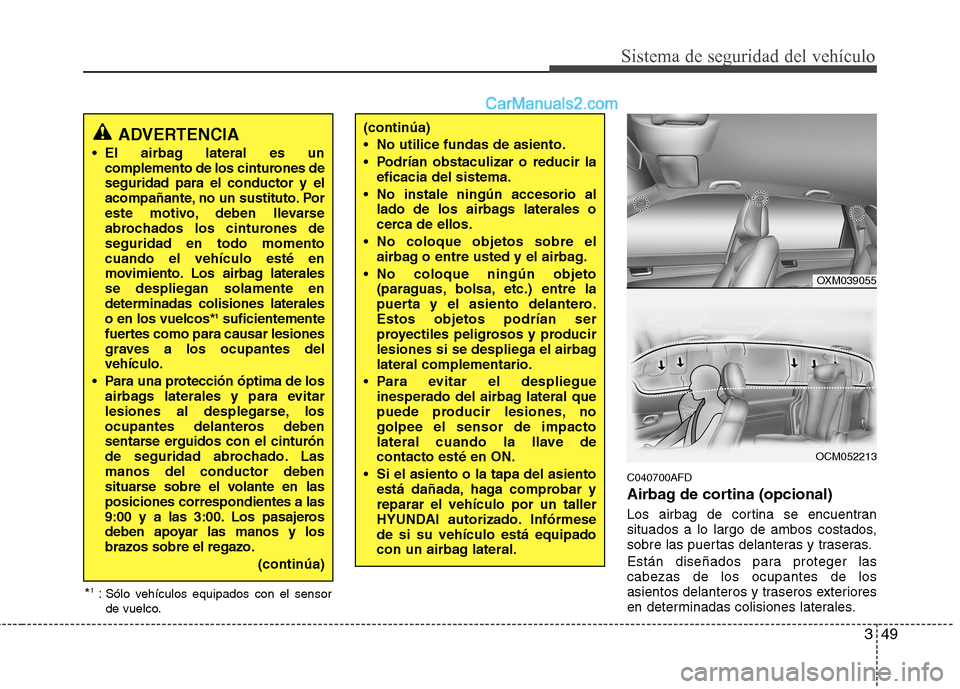

Sistema de seguridad del vehículo
C040700AFD
Airbag de cortina (opcional)
Los airbag de cortina se encuentran
situados a lo largo de ambos costados,
sobre las puertas delanteras y traseras.
Están diseñados para proteger las
cabezas de los ocupantes de los
asientos delanteros y traseros exteriores
en determinadas colisiones laterales.
ADVERTENCIA
El airbag lateral es un
complemento de los cinturones de
seguridad para el conductor y el
acompañante, no un sustituto. Por
este motivo, deben llevarse
abrochados los cinturones de
seguridad en todo momento
cuando el vehículo esté en
movimiento. Los airbag laterales
se despliegan solamente en
determinadas colisiones laterales
o en los vuelcos*
1suficientemente
fuertes como para causar lesiones
graves a los ocupantes del
vehículo.
Para una protección óptima de los
airbags laterales y para evitar
lesiones al desplegarse, los
ocupantes delanteros deben
sentarse erguidos con el cinturón
de seguridad abrochado. Las
manos del conductor deben
situarse sobre el volante en las
posiciones correspondientes a las
9:00 y a las 3:00. Los pasajeros
deben apoyar las manos y los
brazos sobre el regazo.
(continúa)
*1:Sólo vehículos equipados con el sensor
de vuelco.
(continúa)
No utilice fundas de asiento.
Podrían obstaculizar o reducir la
eficacia del sistema.
No instale ningún accesorio al
lado de los airbags laterales o
cerca de ellos.
No coloque objetos sobre el
airbag o entre usted y el airbag.
No coloque ningún objeto
(paraguas, bolsa, etc.) entre la
puerta y el asiento delantero.
Estos objetos podrían ser
proyectiles peligrosos y producir
lesiones si se despliega el airbag
lateral complementario.
Para evitar el despliegue
inesperado del airbag lateral que
puede producir lesiones, no
golpee el sensor de impacto
lateral cuando la llave de
contacto esté en ON.
Si el asiento o la tapa del asiento
está dañada, haga comprobar y
reparar el vehículo por un taller
HYUNDAI autorizado. Infórmese
de si su vehículo está equipado
con un airbag lateral.
OXM039055
OCM052213

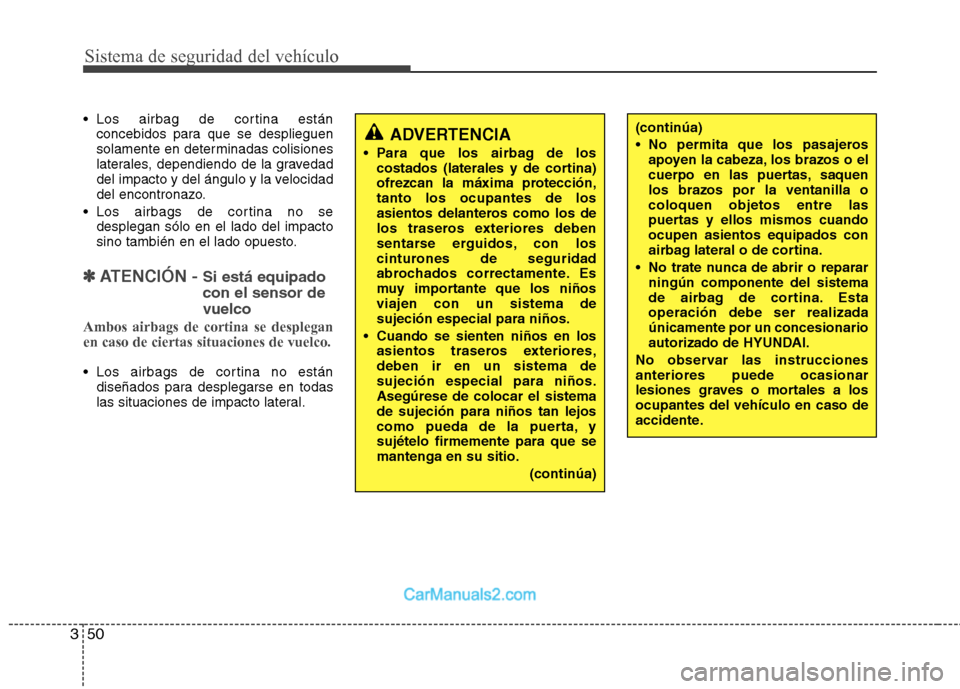

Sistema de seguridad del vehículo
50 3
Los airbag de cortina están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad
del impacto y del ángulo y la velocidad
del encontronazo.
Los airbags de cortina no se
desplegan sólo en el lado del impacto
sino también en el lado opuesto.
✽ ✽
ATENCIÓN - Si está equipado
con el sensor de
vuelco
Ambos airbags de cortina se desplegan
en caso de ciertas situaciones de vuelco.
Los airbags de cortina no están
diseñados para desplegarse en todas
las situaciones de impacto lateral.
(continúa)
No permita que los pasajeros
apoyen la cabeza, los brazos o el
cuerpo en las puertas, saquen
los brazos por la ventanilla o
coloquen objetos entre las
puertas y ellos mismos cuando
ocupen asientos equipados con
airbag lateral o de cortina.
No trate nunca de abrir o reparar
ningún componente del sistema
de airbag de cortina. Esta
operación debe ser realizada
únicamente por un concesionario
autorizado de HYUNDAI.
No observar las instrucciones
anteriores puede ocasionar
lesiones graves o mortales a los
ocupantes del vehículo en caso de
accidente.ADVERTENCIA
Para que los airbag de los
costados (laterales y de cortina)
ofrezcan la máxima protección,
tanto los ocupantes de los
asientos delanteros como los de
los traseros exteriores deben
sentarse erguidos, con los
cinturones de seguridad
abrochados correctamente. Es
muy importante que los niños
viajen con un sistema de
sujeción especial para niños.
Cuando se sienten niños en los
asientos traseros exteriores,
deben ir en un sistema de
sujeción especial para niños.
Asegúrese de colocar el sistema
de sujeción para niños tan lejos
como pueda de la puerta, y
sujételo firmemente para que se
mantenga en su sitio.
(continúa)
