Hyundai Santa Fe 2012 Manual del propietario (in Spanish)

351
Sistema de seguridad del vehículo
C040800AFD

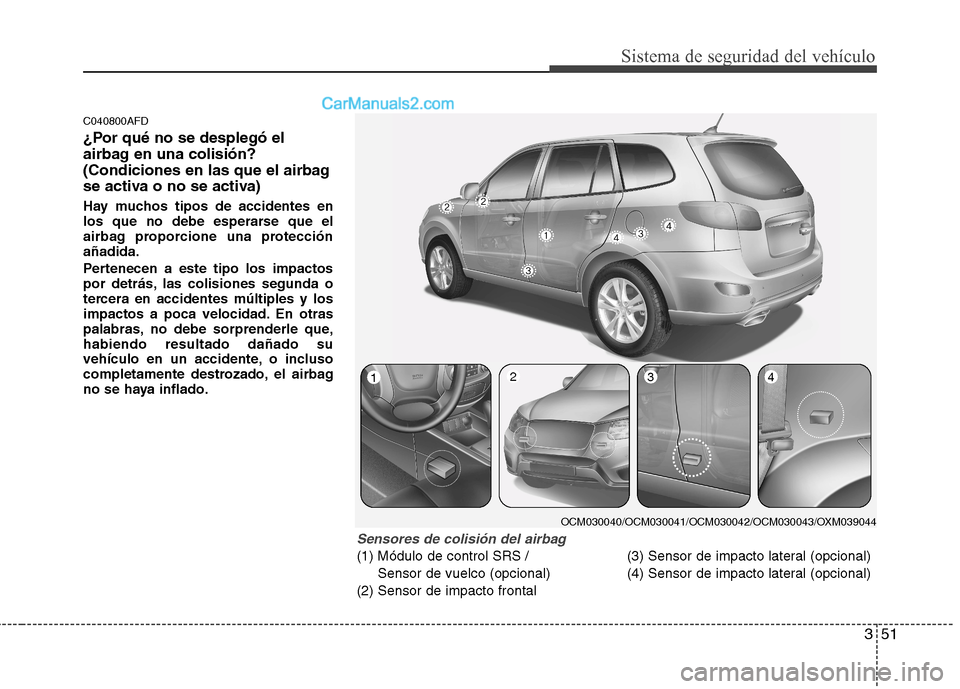

¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protección
añadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad. En otras
palabras, no debe sorprenderle que,
habiendo resultado dañado su
vehículo en un accidente, o incluso
completamente destrozado, el airbag
no se haya inflado.
OCM030040/OCM030041/OCM030042/OCM030043/OXM039044
1234
Sensores de colisión del airbag
(1) Módulo de control SRS /
Sensor de vuelco (opcional)
(2) Sensor de impacto frontal(3) Sensor de impacto lateral (opcional)
(4) Sensor de impacto lateral (opcional)

Sistema de seguridad del vehículo
52 3

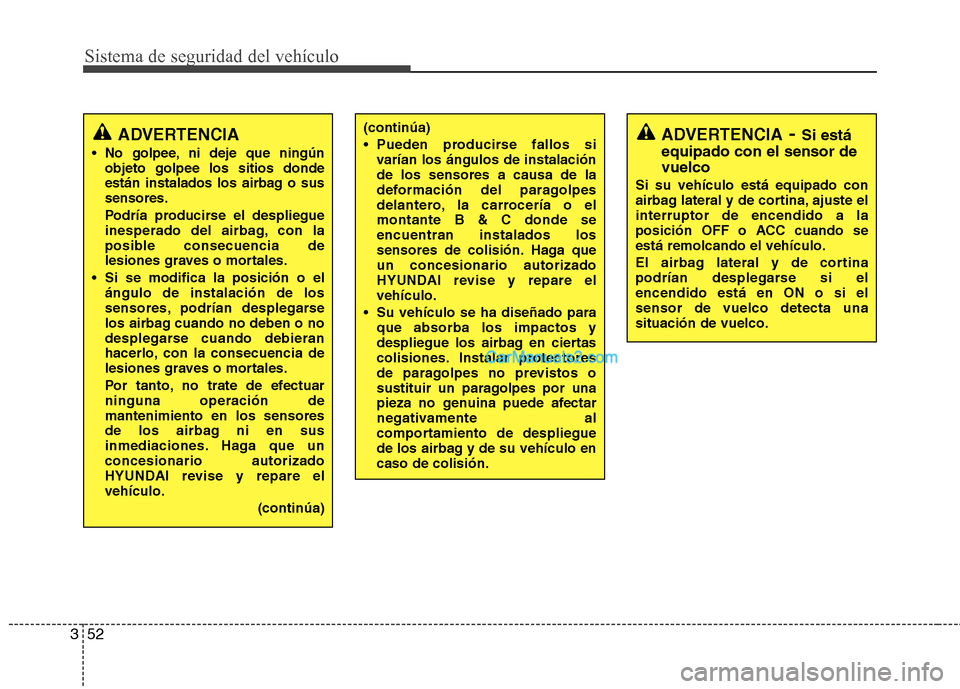

ADVERTENCIA
No golpee, ni deje que ningún
objeto golpee los sitios donde
están instalados los airbag o sus
sensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
Si se modifica la posición o el
ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar
ninguna operación de
mantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que un
concesionario autorizado
HYUNDAI revise y repare el
vehículo.
(continúa)
(continúa)
Pueden producirse fallos si
varían los ángulos de instalación
de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería o el
montante B & C donde se
encuentran instalados los
sensores de colisión. Haga que
un concesionario autorizado
HYUNDAI revise y repare el
vehículo.
Su vehículo se ha diseñado para
que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo en
caso de colisión.ADVERTENCIA- Si está
equipado con el sensor de
vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste el
interruptor de encendido a la
posición OFF o ACC cuando se
está remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON o si el
sensor de vuelco detecta una
situación de vuelco.

353
Sistema de seguridad del vehículo
C040801AUN

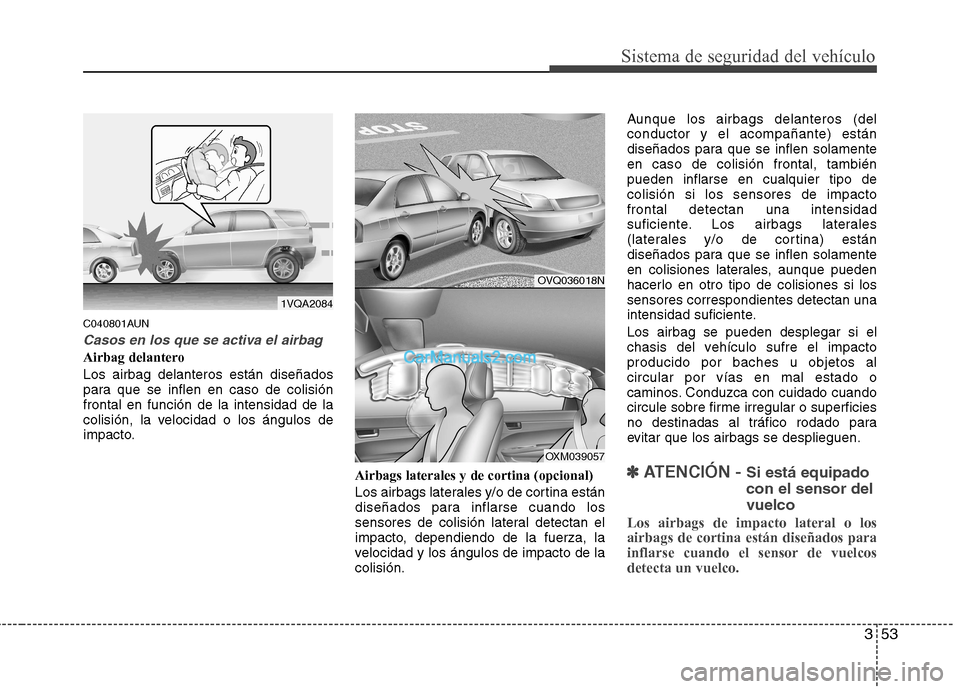

Casos en los que se activa el airbag
Airbag delantero
Los airbag delanteros están diseñados
para que se inflen en caso de colisión
frontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto.
Airbags laterales y de cortina (opcional)
Los airbags laterales y/o de cortina están
diseñados para inflarse cuando los
sensores de colisión lateral detectan el
impacto, dependiendo de la fuerza, la
velocidad y los ángulos de impacto de la
colisión.Aunque los airbags delanteros (del
conductor y el acompañante) están
diseñados para que se inflen solamente
en caso de colisión frontal, también
pueden inflarse en cualquier tipo de
colisión si los sensores de impacto
frontal detectan una intensidad
suficiente. Los airbags laterales
(laterales y/o de cortina) están
diseñados para que se inflen solamente
en colisiones laterales, aunque pueden
hacerlo en otro tipo de colisiones si los
sensores correspondientes detectan una
intensidad suficiente.
Los airbag se pueden desplegar si el
chasis del vehículo sufre el impacto
producido por baches u objetos al
circular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.
✽ ✽
ATENCIÓN - Si está equipado
con el sensor del
vuelco
Los airbags de impacto lateral o los
airbags de cortina están diseñados para
inflarse cuando el sensor de vuelcos
detecta un vuelco.
1VQA2084
OVQ036018N
OXM039057

Sistema de seguridad del vehículo
54 3
C040802AUN

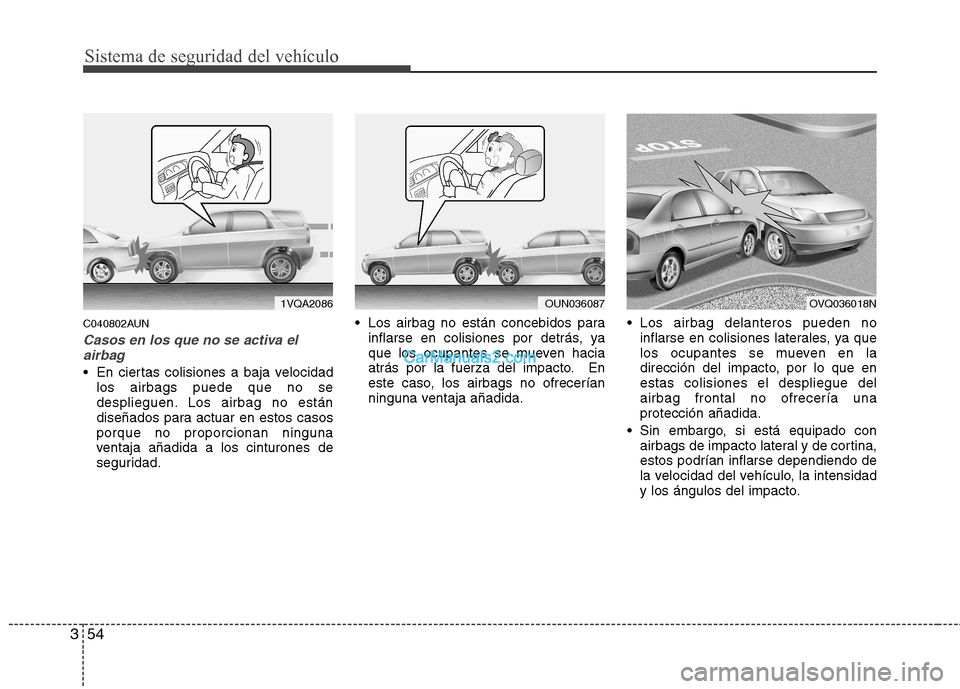

Casos en los que no se activa el
airbag
En ciertas colisiones a baja velocidad
los airbags puede que no se
desplieguen. Los airbag no están
diseñados para actuar en estos casos
porque no proporcionan ninguna
ventaja añadida a los cinturones de
seguridad. Los airbag no están concebidos para
inflarse en colisiones por detrás, ya
que los ocupantes se mueven hacia
atrás por la fuerza del impacto. En
este caso, los airbags no ofrecerían
ninguna ventaja añadida. Los airbag delanteros pueden no
inflarse en colisiones laterales, ya que
los ocupantes se mueven en la
dirección del impacto, por lo que en
estas colisiones el despliegue del
airbag frontal no ofrecería una
protección añadida.
Sin embargo, si está equipado con
airbags de impacto lateral y de cortina,
estos podrían inflarse dependiendo de
la velocidad del vehículo, la intensidad
y los ángulos del impacto.
1VQA2086OVQ036018NOUN036087

355
Sistema de seguridad del vehículo

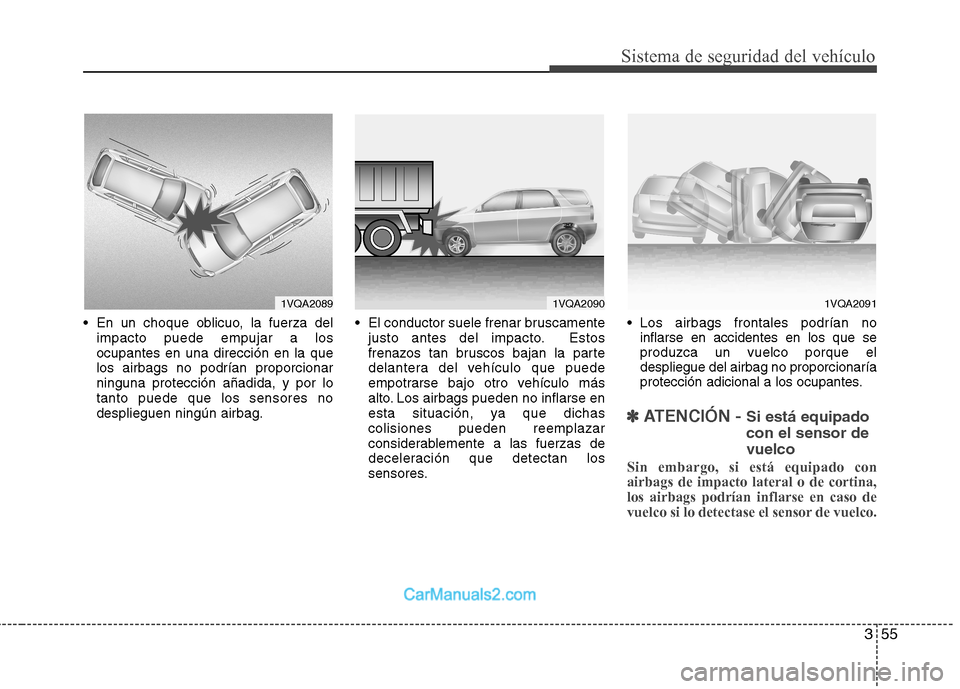

En un choque oblicuo, la fuerza del
impacto puede empujar a los
ocupantes en una dirección en la que
los airbags no podrían proporcionar
ninguna protección añadida, y por lo
tanto puede que los sensores no
desplieguen ningún airbag. El conductor suele frenar bruscamente
justo antes del impacto. Estos
frenazos tan bruscos bajan la parte
delantera del vehículo que puede
empotrarse bajo otro vehículo más
alto. Los airbags pueden no inflarse en
esta situación, ya que dichas
colisiones pueden reemplazar
considerablemente a las fuerzas de
deceleración que detectan los
sensores. Los airbags frontales podrían no
inflarse en accidentes en los que se
produzca un vuelco porque el
despliegue del airbag no proporcionaría
protección adicional a los ocupantes.
✽ ✽
ATENCIÓN - Si está equipado
con el sensor de
vuelco
Sin embargo, si está equipado con
airbags de impacto lateral o de cortina,
los airbags podrían inflarse en caso de
vuelco si lo detectase el sensor de vuelco.
1VQA20891VQA20901VQA2091

Sistema de seguridad del vehículo
56 3
✽
✽

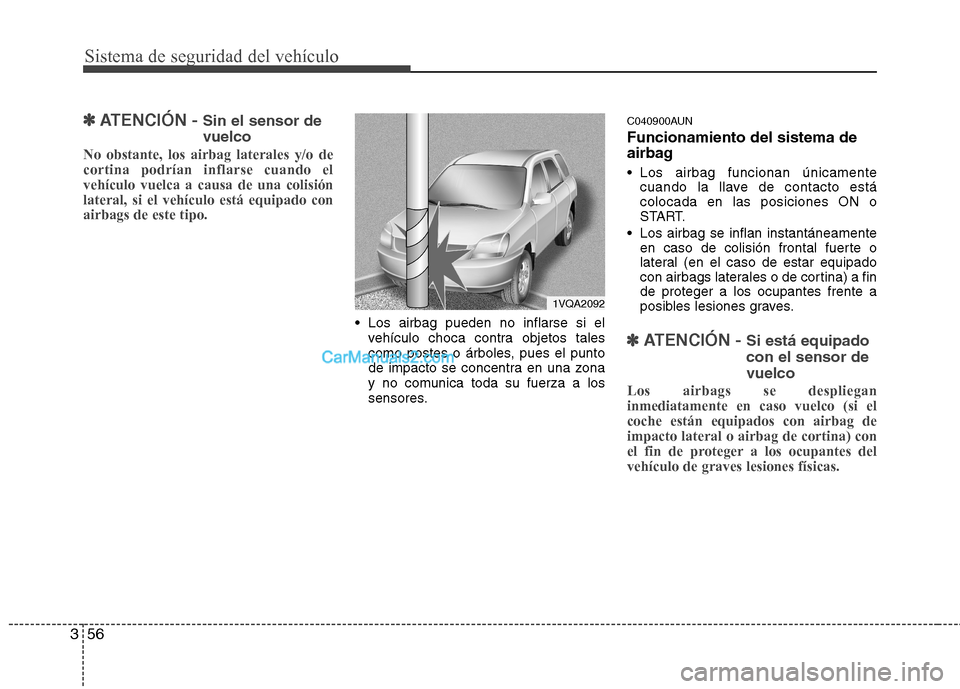

ATENCIÓN - Sin el sensor de
vuelco
No obstante, los airbag laterales y/o de
cortina podrían inflarse cuando el
vehículo vuelca a causa de una colisión
lateral, si el vehículo está equipado con
airbags de este tipo.
Los airbag pueden no inflarse si el
vehículo choca contra objetos tales
como postes o árboles, pues el punto
de impacto se concentra en una zona
y no comunica toda su fuerza a los
sensores.
C040900AUN
Funcionamiento del sistema de
airbag
Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
Los airbag se inflan instantáneamente
en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a fin
de proteger a los ocupantes frente a
posibles lesiones graves.
✽ ✽
ATENCIÓN - Si está equipado
con el sensor de
vuelco
Los airbags se despliegan
inmediatamente en caso vuelco (si el
coche están equipados con airbag de
impacto lateral o airbag de cortina) con
el fin de proteger a los ocupantes del
vehículo de graves lesiones físicas.
1VQA2092

357
Sistema de seguridad del vehículo

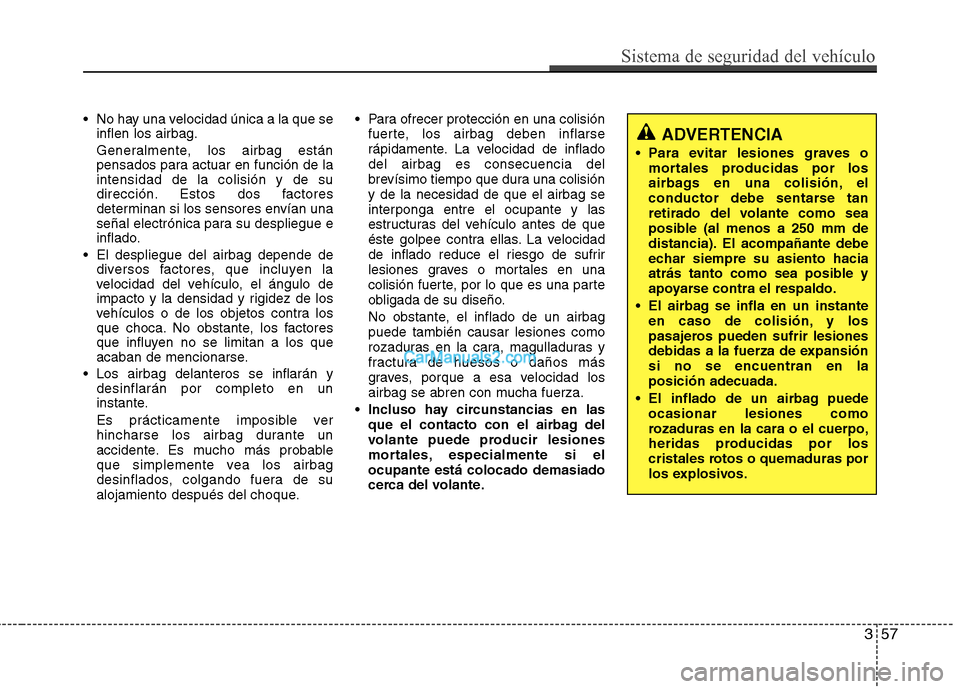

No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.
Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque. Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una colisión
y de la necesidad de que el airbag se
interponga entre el ocupante y las
estructuras del vehículo antes de que
éste golpee contra ellas. La velocidad
de inflado reduce el riesgo de sufrir
lesiones graves o mortales en una
colisión fuerte, por lo que es una parte
obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.

Sistema de seguridad del vehículo
58 3

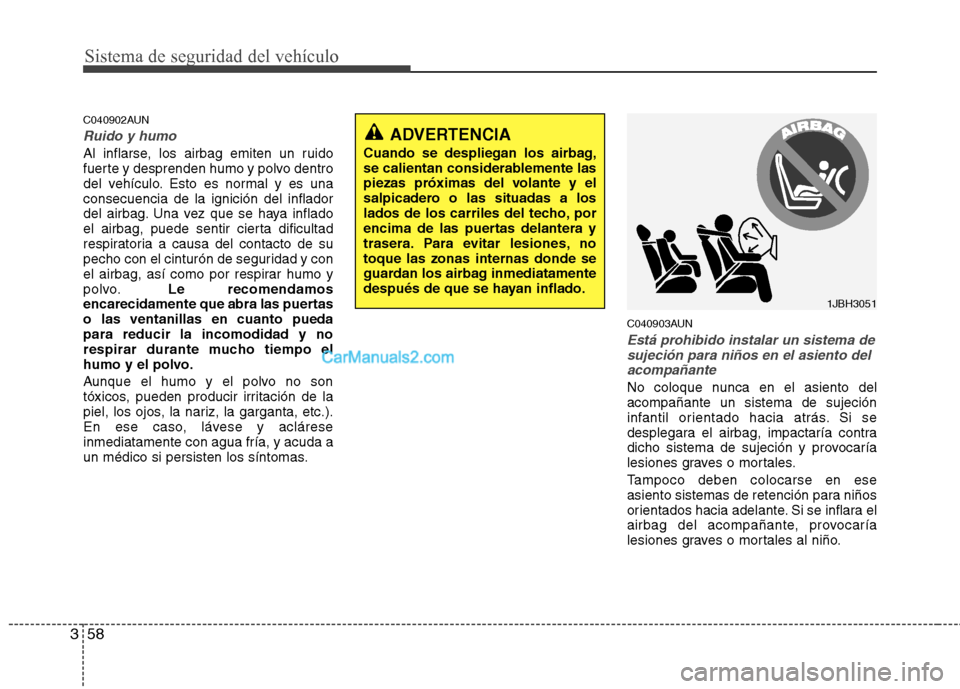

C040902AUN
Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.
C040903AUN
Está prohibido instalar un sistema de
sujeción para niños en el asiento del
acompañante
No coloque nunca en el asiento del
acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
1JBH3051
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, no
toque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.

359

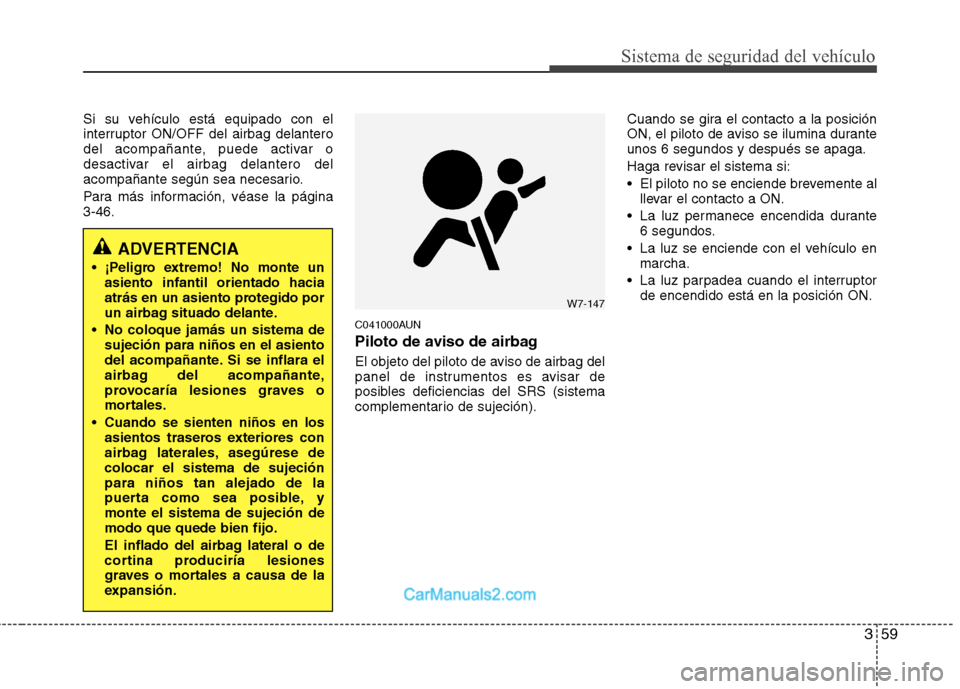

Sistema de seguridad del vehículo
Si su vehículo está equipado con el
interruptor ON/OFF del airbag delantero
del acompañante, puede activar o
desactivar el airbag delantero del
acompañante según sea necesario.
Para más información, véase la página
3-46.
C041000AUN
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:
El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante
6 segundos.
La luz se enciende con el vehículo en
marcha.
La luz parpadea cuando el interruptor
de encendido está en la posición ON.
ADVERTENCIA

asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los
asientos traseros exteriores con
airbag laterales, asegúrese de
colocar el sistema de sujeción
para niños tan alejado de la
puerta como sea posible, y
monte el sistema de sujeción de
modo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
W7-147

Sistema de seguridad del vehículo
60 3
C041100AFD
Cuidado del SRS
El SRS no necesita prácticamente
mantenimiento y por lo tanto no hay
componentes que usted pueda revisar
con seguridad. Si el piloto de control del
airbag no se ilumina, o permanece
encendido, haga que un concesionario
autorizado de HYUNDAI revise el
vehículo inmediatamente.
Cualquier trabajo de desmontaje,
instalación o reparación realizado sobre
el sistema SRS o el volante debe ser
realizado por un concesionario
autorizado de HYUNDAI. La
manipulación inadecuada del sistema
SRS puede causar lesiones graves.
ADVERTENCIA
Modificar los componentes o el
cableado del SRS, añadir
cualquier tipo de insignia sobre
las tapas o modificar la
estructura de la carrocería podría
perjudicar el rendimiento del SRS
y causar posibles lesiones.
Para limpiar la tapa de
revestimiento del airbag, utilice
un trapo suave y seco o uno
humedecido en agua. Los
disolventes y los productos de
limpieza podrían dañar las tapas
y afectar a la correcta activación
del sistema.
No deben colocarse objetos
sobre los módulos de airbag del
volante, el panel de instrumentos
y el panel del acompañante
encima de la guantera ni cerca de
ellos, ya que pueden ser
peligrosos si el vehículo sufre
una colisión lo suficientemente
fuerte como para activar los
airbags.
(continúa)
(continúa)
Si se despliegan los airbags, un
concesionario autorizado de
HYUNDAI debe sustituirlos.
No manipule o desconecte los
cables u otros componentes del
SRS. Podría dañarse si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
Si debe eliminar algún elemento
del sistema de airbags, o si tiene
que deshacerse del vehículo,
tenga en cuenta las precauciones
de seguridad. Un concesionario
autorizado de HYUNDAI conoce
estas precauciones y le ofrecerá
la información necesaria. No
seguir estas precauciones y
procedimientos puede aumentar
el riesgo de lesiones.
Si se ha inundado el vehículo y
tiene alfombrillas empapadas o
acumulación de agua en el piso,
no intente arrancar el motor;
remolque el coche hasta un
concesionario autorizado de
HYUNDAI.
