Hyundai Santa Fe 2013 Handleiding (in Dutch)

Onderhoud
60
7

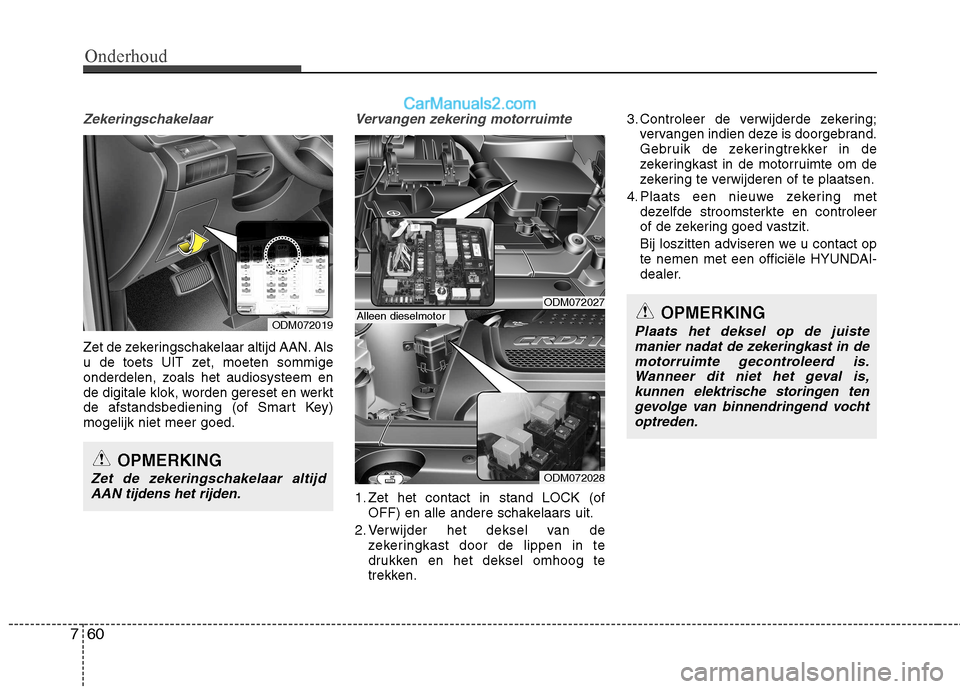

Zekeringschakelaar
Zet de zekeringschakelaar altijd AAN. Als
u de toets UIT zet, moeten sommige
onderdelen, zoals het audiosysteem en
de digitale klok, worden gereset en werkt
de afstandsbediening (of Smart Key)mogelijk niet meer goed.
Vervangen zekering motorruimte
1. Zet het contact in stand LOCK (of
OFF) en alle andere schakelaars uit.
2. Verwijder het deksel van de zekeringkast door de lippen in te
drukken en het deksel omhoog te
trekken. 3. Controleer de verwijderde zekering;
vervangen indien deze is doorgebrand.
Gebruik de zekeringtrekker in de
zekeringkast in de motorruimte om de
zekering te verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Bij loszitten adviseren we u contact op
te nemen met een officiële HYUNDAI-
dealer.
OPMERKING
Zet de zekeringschakelaar altijd
AAN tijdens het rijden.
ODM072019
ODM072027
ODM072028
Alleen dieselmotorOPMERKING
Plaats het deksel op de juistemanier nadat de zekeringkast in de motorruimte gecontroleerd is.Wanneer dit niet het geval is,
kunnen elektrische storingen ten gevolge van binnendringend vochtoptreden.

761
Onderhoud

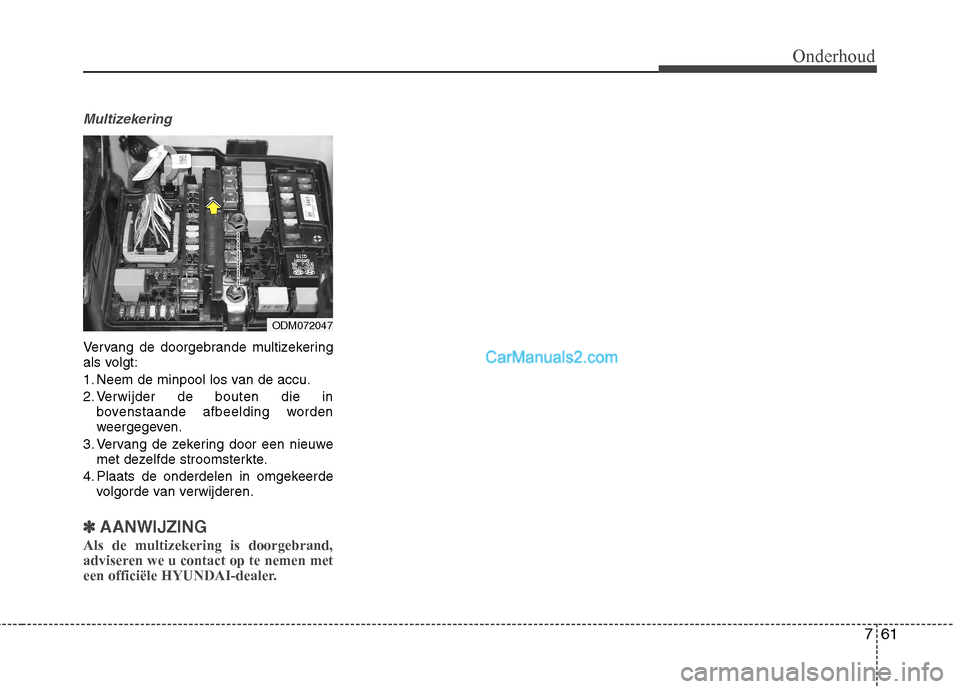

Multizekering
Vervang de doorgebrande multizekering
als volgt:
1. Neem de minpool los van de accu.
2. Verwijder de bouten die inbovenstaande afbeelding worden
weergegeven.
3. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
4. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽✽ AANWIJZING
Als de multizekering is doorgebrand,
adviseren we u contact op te nemen met
een officiële HYUNDAI-dealer.
ODM072047

Onderhoud
62
7

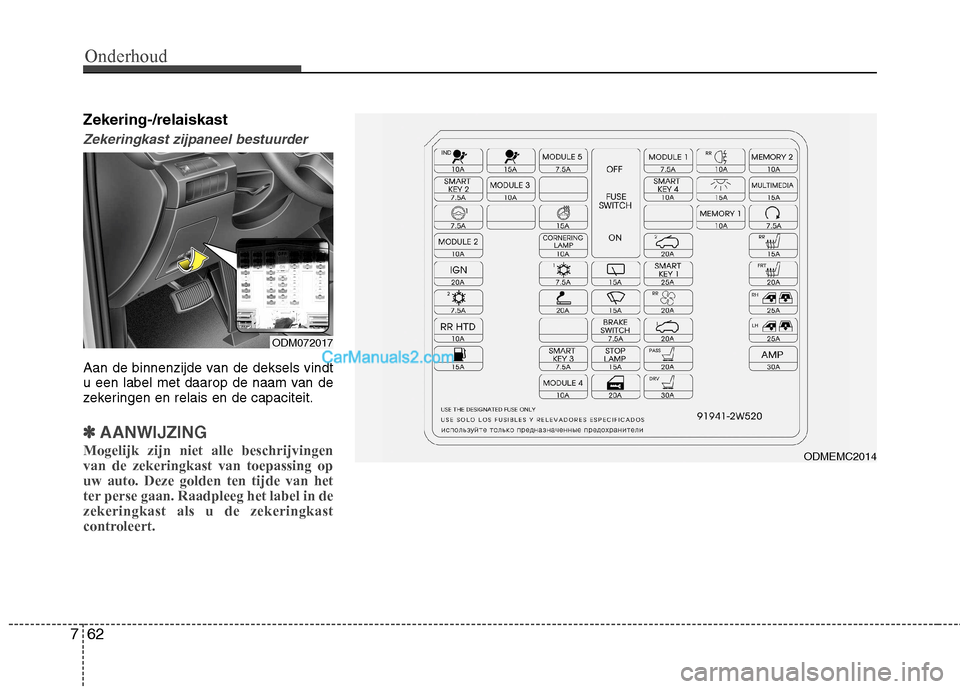

Zekering-/relaiskast
Zekeringkast zijpaneel bestuurder
Aan de binnenzijde van de deksels vindt
u een label met daarop de naam van de
zekeringen en relais en de capaciteit.
✽✽
AANWIJZING
Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing opuw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in dezekeringkast als u de zekeringkast
controleert.
ODM072017
ODMEMC2014

763
Onderhoud

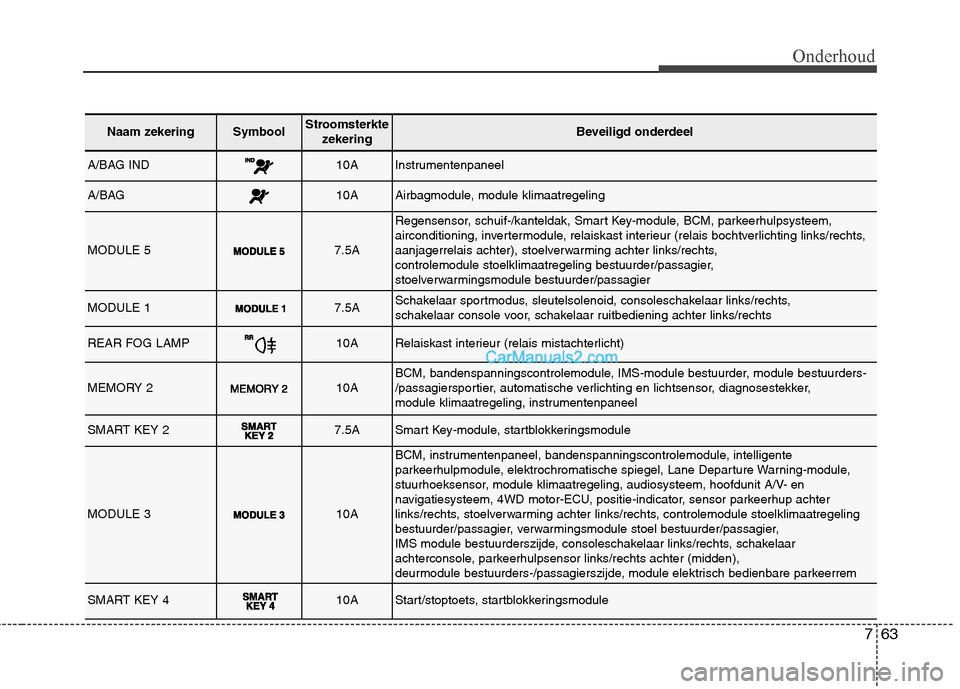

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
A/BAG IND10AInstrumentenpaneel
A/BAG10AAirbagmodule, module klimaatregeling
MODULE 57.5A
Regensensor, schuif-/kanteldak, Smart Key-module, BCM, parkeerhulpsysteem,
airconditioning, invertermodule, relaiskast interieur (relais bochtverlichting links/rechts,
aanjagerrelais achter), stoelverwarming achter links/rechts,
controlemodule stoelklimaatregeling bestuurder/passagier,
stoelverwarmingsmodule bestuurder/passagier
MODULE 17.5ASchakelaar sportmodus, sleutelsolenoid, consoleschakelaar links/rechts,
schakelaar console voor, schakelaar ruitbediening achter links/rechts
REAR FOG LAMP10ARelaiskast interieur (relais mistachterlicht)
MEMORY 210ABCM, bandenspanningscontrolemodule, IMS-module bestuurder, module bestuurders-
/passagiersportier, automatische verlichting en lichtsensor, diagnosestekker,
module klimaatregeling, instrumentenpaneel
SMART KEY 27.5ASmart Key-module, startblokkeringsmodule
MODULE 310A
BCM, instrumentenpaneel, bandenspanningscontrolemodule, intelligente
parkeerhulpmodule, elektrochromatische spiegel, Lane Departure Warning-module,
stuurhoeksensor, module klimaatregeling, audiosysteem, hoofdunit A/V- en
navigatiesysteem, 4WD motor-ECU, positie-indicator, sensor parkeerhup achter
links/rechts, stoelverwarming achter links/rechts, controlemodule stoelklimaatregeling
bestuurder/passagier, verwarmingsmodule stoel bestuurder/passagier,
IMS module bestuurderszijde, consoleschakelaar links/rechts, schakelaar
achterconsole, parkeerhulpsensor links/rechts achter (midden),
deurmodule bestuurders-/passagierszijde, module elektrisch bedienbare parkeerrem
SMART KEY 410AStart/stoptoets, startblokkeringsmodule

Onderhoud
64
7

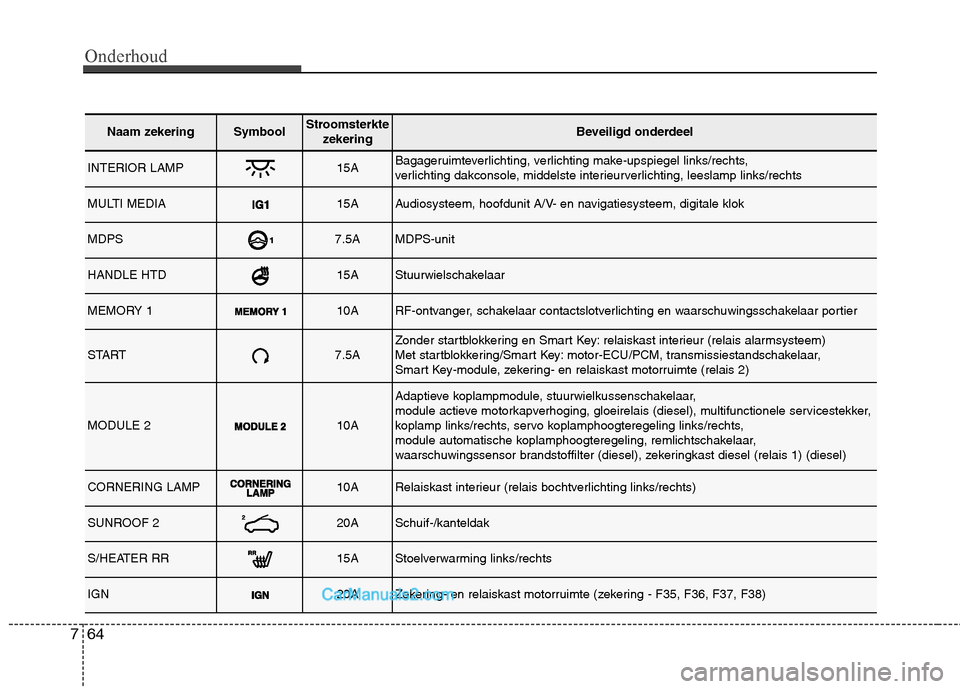

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
INTERIOR LAMP15ABagageruimteverlichting, verlichting make-upspiegel links/rechts,
verlichting dakconsole, middelste interieurverlichting, leeslamp links/rechts
MULTI MEDIA15AAudiosysteem, hoofdunit A/V- en navigatiesysteem, digitale klok
MDPS7.5AMDPS-unit
HANDLE HTD15AStuurwielschakelaar
MEMORY 110ARF-ontvanger, schakelaar contactslotverlichting en waarschuwingsschakelaar portier
START7.5AZonder startblokkering en Smart Key: relaiskast interieur (relais alarmsysteem)
Met startblokkering/Smart Key: motor-ECU/PCM, transmissiestandschakelaar,
Smart Key-module, zekering- en relaiskast motorruimte (relais 2)
MODULE 210A
Adaptieve koplampmodule, stuurwielkussenschakelaar,
module actieve motorkapverhoging, gloeirelais (diesel), multifunctionele servicestekker,
koplamp links/rechts, servo koplamphoogteregeling links/rechts,
module automatische koplamphoogteregeling, remlichtschakelaar,
waarschuwingssensor brandstoffilter (diesel), zekeringkast diesel (relais 1) (diesel)
CORNERING LAMP 10ARelaiskast interieur (relais bochtverlichting links/rechts)
SUNROOF 220ASchuif-/kanteldak
S/HEATER RR15AStoelverwarming links/rechts
IGN20AZekering- en relaiskast motorruimte (zekering - F35, F36, F37, F38)

765
Onderhoud

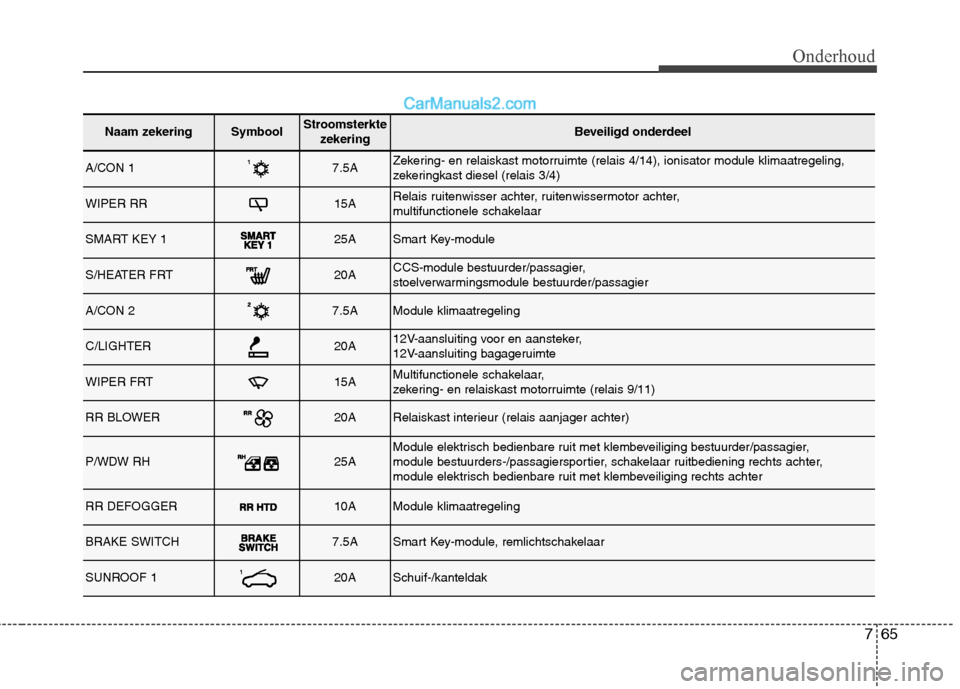

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
A/CON 17.5AZekering- en relaiskast motorruimte (relais 4/14), ionisator module klimaatregeling,
zekeringkast diesel (relais 3/4)
WIPER RR15ARelais ruitenwisser achter, ruitenwissermotor achter,
multifunctionele schakelaar
SMART KEY 125ASmart Key-module
S/HEATER FRT20ACCS-module bestuurder/passagier,
stoelverwarmingsmodule bestuurder/passagier
A/CON 27.5AModule klimaatregeling
C/LIGHTER20A12V-aansluiting voor en aansteker,
12V-aansluiting bagageruimte
WIPER FRT15AMultifunctionele schakelaar,
zekering- en relaiskast motorruimte (relais 9/11)
RR BLOWER20ARelaiskast interieur (relais aanjager achter)
P/WDW RH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening rechts achter,
module elektrisch bedienbare ruit met klembeveiliging rechts achter
RR DEFOGGER10AModule klimaatregeling
BRAKE SWITCH7.5ASmart Key-module, remlichtschakelaar
SUNROOF 120ASchuif-/kanteldak

Onderhoud
66
7

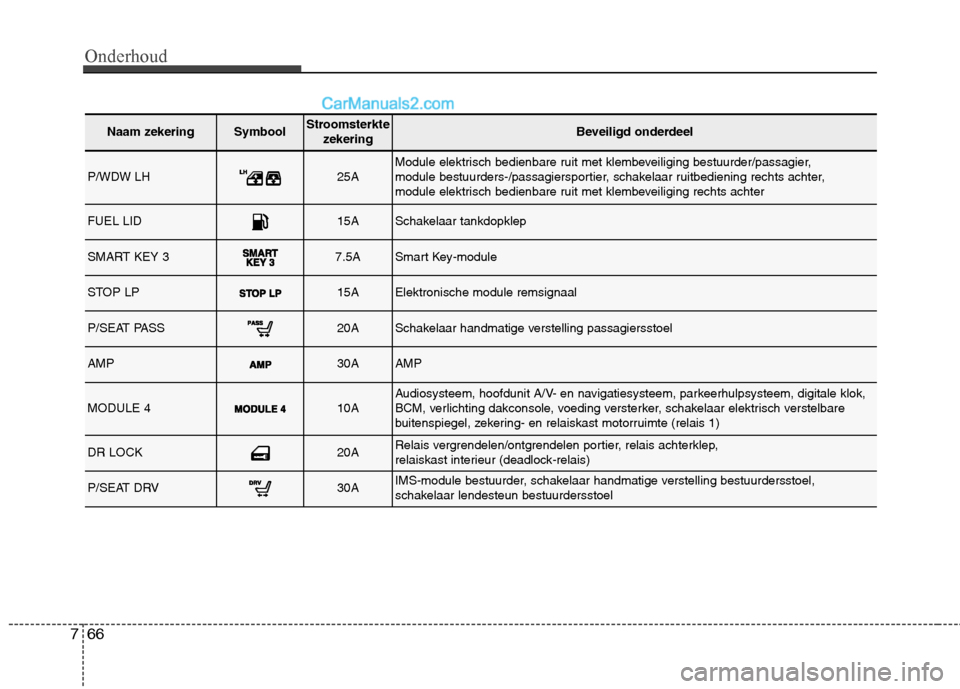

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
P/WDW LH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening rechts achter,
module elektrisch bedienbare ruit met klembeveiliging rechts achter
FUEL LID15ASchakelaar tankdopklep
SMART KEY 37.5ASmart Key-module
STOP LP15AElektronische module remsignaal
P/SEAT PASS20ASchakelaar handmatige verstelling passagiersstoel
AMP30AAMP
MODULE 410AAudiosysteem, hoofdunit A/V- en navigatiesysteem, parkeerhulpsysteem, digitale klok,
BCM, verlichting dakconsole, voeding versterker, schakelaar elektrisch verstelbare
buitenspiegel, zekering- en relaiskast motorruimte (relais 1)
DR LOCK20ARelais vergrendelen/ontgrendelen portier, relais achterklep,
relaiskast interieur (deadlock-relais)
P/SEAT DRV30AIMS-module bestuurder, schakelaar handmatige verstelling bestuurdersstoel,
schakelaar lendesteun bestuurdersstoel

767
Onderhoud

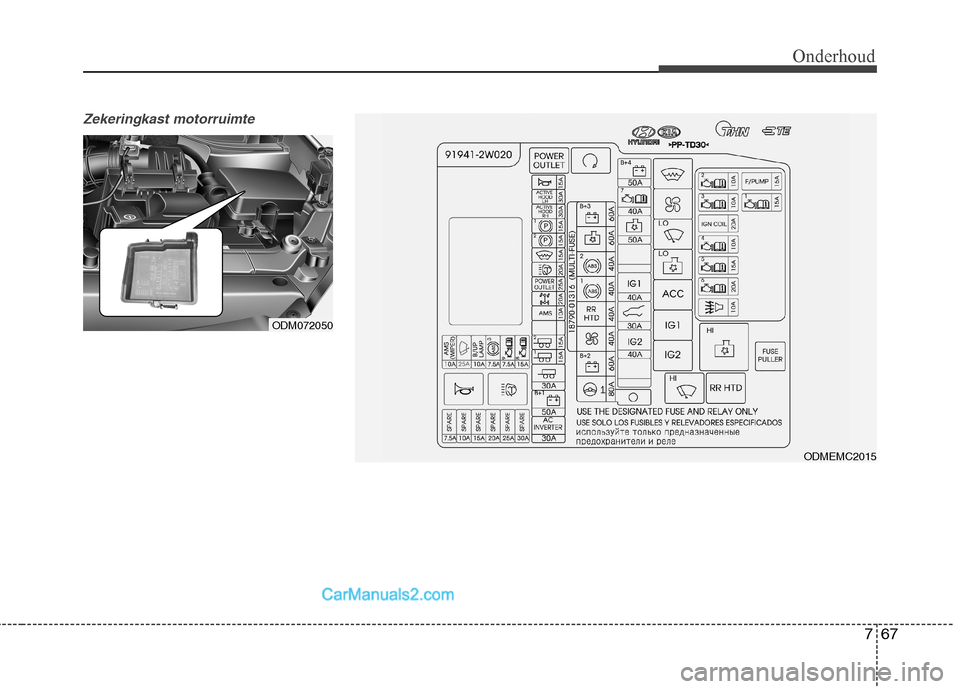

Zekeringkast motorruimte
ODM072050
ODMEMC2015

Onderhoud
68
7

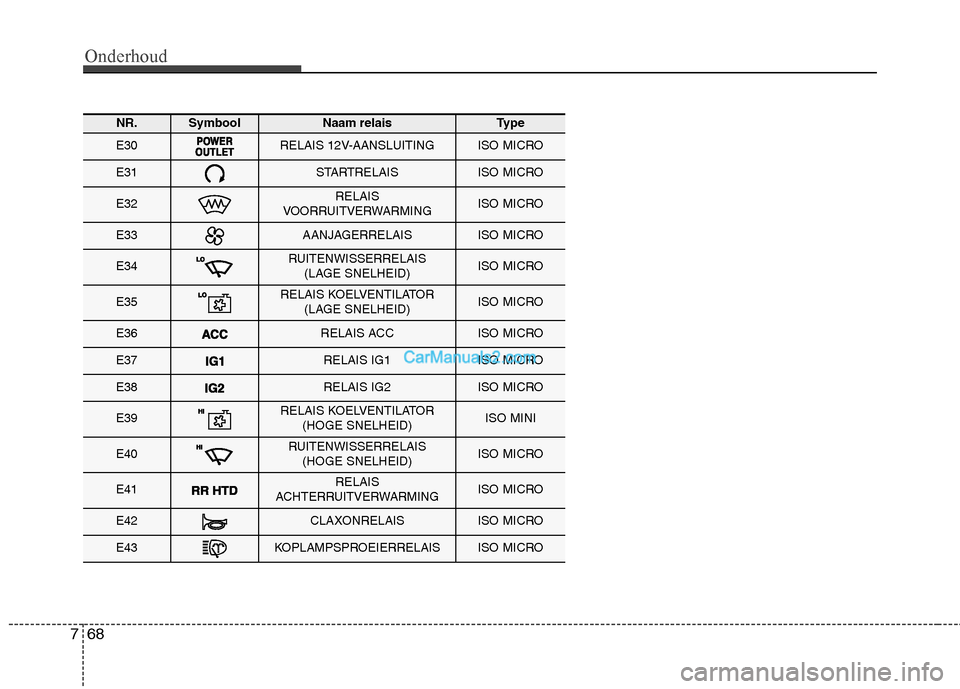

NR.SymboolNaam relaisType
E30RELAIS 12V-AANSLUITINGISO MICRO
E31STARTRELAISISO MICRO
E32RELAIS
VOORRUITVERWARMINGISO MICRO
E33AANJAGERRELAISISO MICRO
E34RUITENWISSERRELAIS (LAGE SNELHEID)ISO MICRO
E35RELAIS KOELVENTILATOR (LAGE SNELHEID)ISO MICRO
E36RELAIS ACCISO MICRO
E37RELAIS IG1ISO MICRO
E38RELAIS IG2ISO MICRO
E39RELAIS KOELVENTILATOR(HOGE SNELHEID)ISO MINI
E40RUITENWISSERRELAIS (HOGE SNELHEID)ISO MICRO
E41RELAIS
ACHTERRUITVERWARMINGISO MICRO
E42CLAXONRELAISISO MICRO
E43KOPLAMPSPROEIERRELAISISO MICRO

769
Onderhoud

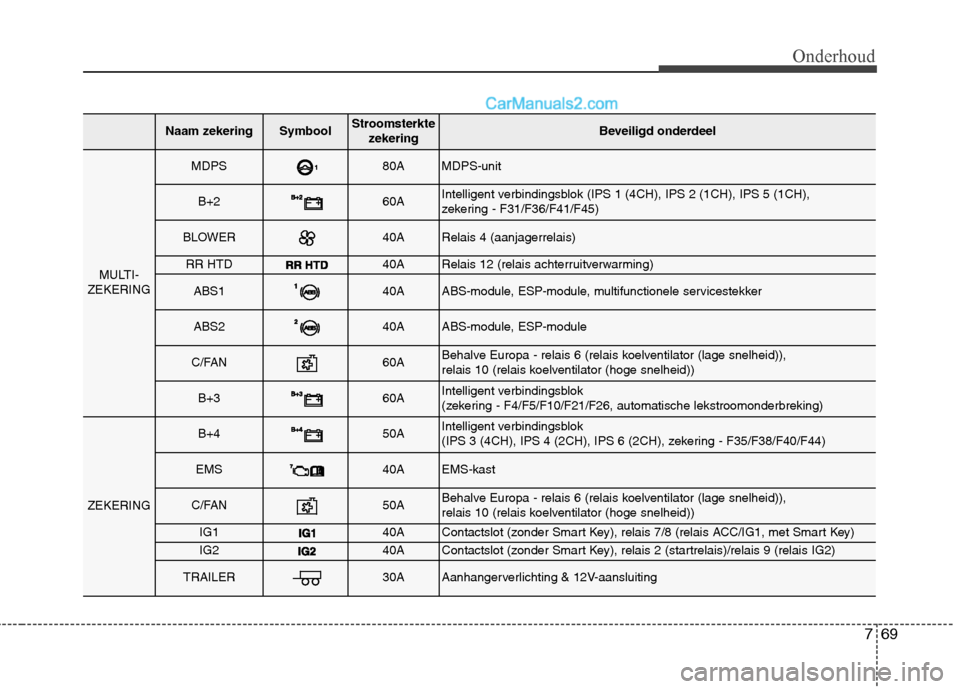

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
MULTI-
ZEKERING
MDPS80AMDPS-unit
B+260AIntelligent verbindingsblok (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
zekering - F31/F36/F41/F45)
BLOWER40ARelais 4 (aanjagerrelais)
RR HTD40ARelais 12 (relais achterruitverwarming)
ABS140AABS-module, ESP-module, multifunctionele servicestekker
ABS240AABS-module, ESP-module
C/FAN60ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
B+360AIntelligent verbindingsblok
(zekering - F4/F5/F10/F21/F26, automatische lekstroomonderbreking)
ZEKERING
B+450AIntelligent verbindingsblok
(IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH), zekering - F35/F38/F40/F44)
EMS40AEMS-kast
C/FAN50ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
IG140AContactslot (zonder Smart Key), relais 7/8 (relais ACC/IG1, met Smart Key)
IG240AContactslot (zonder Smart Key), relais 2 (startrelais)/relais 9 (relais IG2)
TRAILER30AAanhangerverlichting & 12V-aansluiting
