Onderhoud
70
7

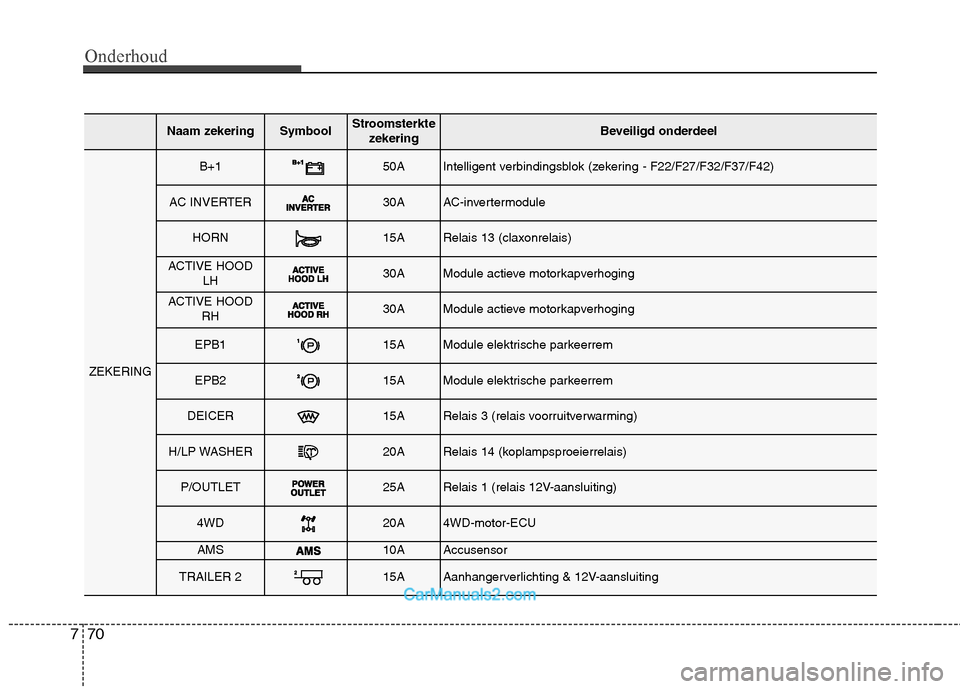

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
ZEKERING
B+150AIntelligent verbindingsblok (zekering - F22/F27/F32/F37/F42)
AC INVERTER30AAC-invertermodule
HORN15ARelais 13 (claxonrelais)
ACTIVE HOOD LH30AModule actieve motorkapverhoging
ACTIVE HOODRH30AModule actieve motorkapverhoging
EPB115AModule elektrische parkeerrem
EPB215AModule elektrische parkeerrem
DEICER15ARelais 3 (relais voorruitverwarming)
H/LP WASHER20ARelais 14 (koplampsproeierrelais)
P/OUTLET25ARelais 1 (relais 12V-aansluiting)
4WD20A4WD-motor-ECU
AMS10AAccusensor
TRAILER 215AAanhangerverlichting & 12V-aansluiting

771
Onderhoud

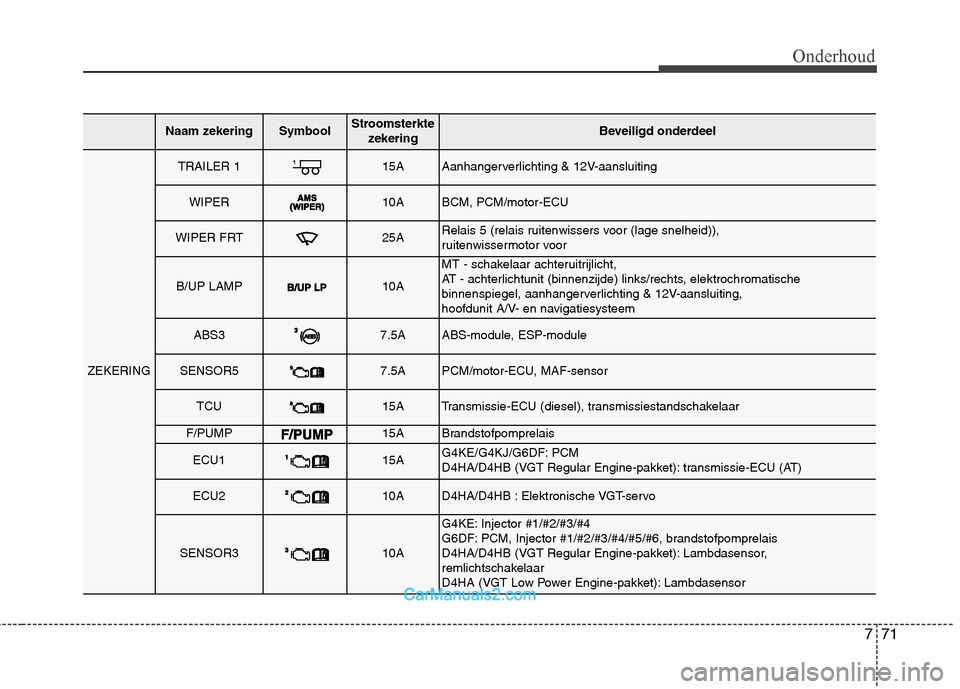

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
ZEKERING
TRAILER 115AAanhangerverlichting & 12V-aansluiting
WIPER10ABCM, PCM/motor-ECU
WIPER FRT25ARelais 5 (relais ruitenwissers voor (lage snelheid)),
ruitenwissermotor voor
B/UP LAMP10A
MT - schakelaar achteruitrijlicht,
AT - achterlichtunit (binnenzijde) links/rechts, elektrochromatische
binnenspiegel, aanhangerverlichting & 12V-aansluiting,
hoofdunit A/V- en navigatiesysteem
ABS37.5AABS-module, ESP-module
SENSOR57.5APCM/motor-ECU, MAF-sensor
TCU15ATransmissie-ECU (diesel), transmissiestandschakelaar
F/PUMP15ABrandstofpomprelais
ECU115AG4KE/G4KJ/G6DF: PCM
D4HA/D4HB (VGT Regular Engine-pakket): transmissie-ECU (AT)
ECU210AD4HA/D4HB : Elektronische VGT-servo
SENSOR310A
G4KE: Injector #1/#2/#3/#4
G6DF: PCM, Injector #1/#2/#3/#4/#5/#6, brandstofpomprelais
D4HA/D4HB (VGT Regular Engine-pakket): Lambdasensor,
remlichtschakelaar
D4HA (VGT Low Power Engine-pakket): Lambdasensor

Onderhoud
72
7
Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
ZEKERING
IGN COIL20AG4KE/G4KJ: Condensor, bobine #1/#2/#3/#4
G6DF: Condenser #1/#2, bobine #1/#2/#3/#4/#5/#6
D4HA/D4HB: motor-ECU
SENSOR210A
G4KE/G4KJ: magneetklep dampafvoer, nokkenassensor #1/#2, magneetklep
variabel inlaatsysteem, krukassensor, oliedrukregelklep #1/#2,
brandstofpomprelais
G6DF: PCM, oliedrukregelklep #1/#2/#3/#4, magneetklep variabel inlaatsysteem #1/#2, magneetklep dampafvoer
D4HA/D4HB (VGT Regular Engine-pakket): magneetklep omloop EGR- koeling, Lower Power EGR-klep, krukassensor,
brandstofpomprelais, zekering- en relaiskast motorruimte (relais6/10)
D4HA (VGT Low Power Engine-pakket): magneetklep omloop EGR-koeling, Lower Power EGR-klep, krukassensor, brandstofpomprelais, PCV-
servo uitlaat, zekering- en relaiskast motorruimte (relais 6/10)
SENSOR115A
G4KE/G4KJ: lambdasensor (bovenstrooms/benedenstrooms), oliepeilsensor, zekering- en relaiskast motorruimte (relais 6/10)
G6DF: PCM, lambdasensor #1/#2/#3/#4, zekering- en relaiskast motorruimte (relais 6/10)
D4HA/D4HB (VGT Regular Engine-pakket): oliepeilsensor, brandstofdrukregelklep, raildrukregelklep
D4HA (VGT Low Power Engine-pakket): oliepeilsensor, brandstofdrukregelklep, nokkenassensor, raildrukregelklep
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ARelais claxon alarmsysteem

773
Onderhoud

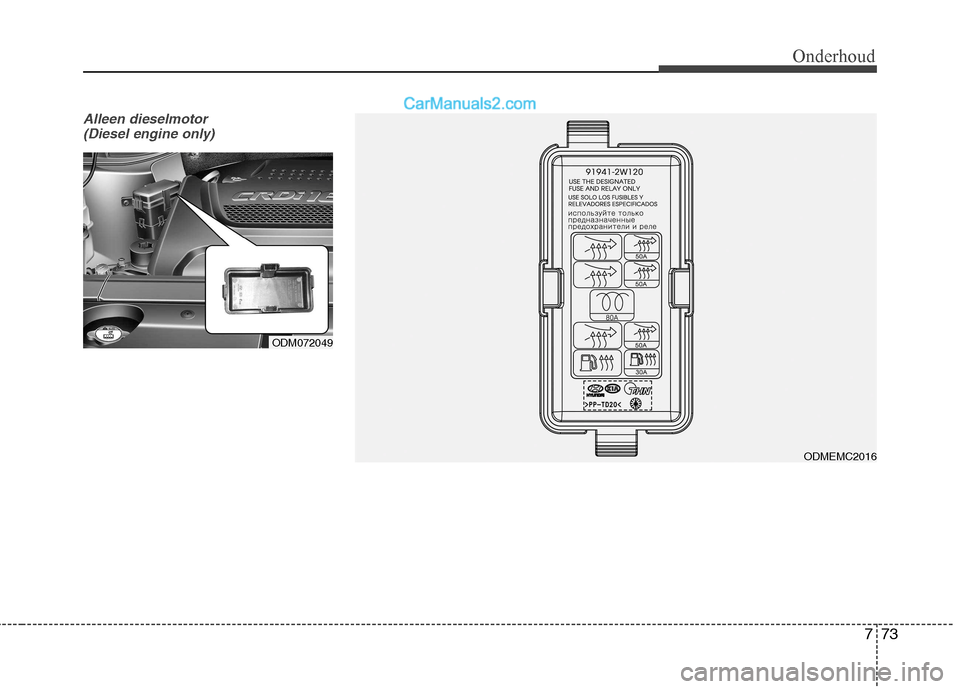

Alleen dieselmotor (Diesel engine only)
ODM072049
ODMEMC2016

Onderhoud
74
7

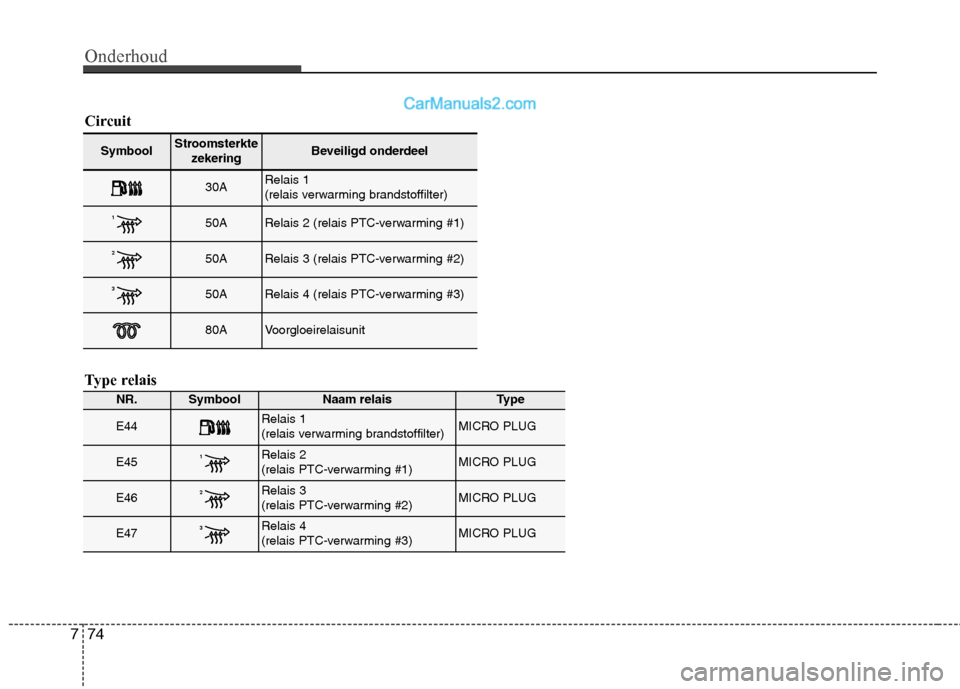

Symbool Stroomsterkte
zekeringBeveiligd onderdeel
30ARelais 1
(relais verwarming brandstoffilter)
150ARelais 2 (relais PTC-verwarming #1)
250ARelais 3 (relais PTC-verwarming #2)
350ARelais 4 (relais PTC-verwarming #3)
80AVoorgloeirelaisunit
Circuit
Type relais
NR.SymboolNaam relaisType
E44Relais 1
(relais verwarming brandstoffilter)MICRO PLUG
E451Relais 2
(relais PTC-verwarming #1)MICRO PLUG
E462Relais 3
(relais PTC-verwarming #2)MICRO PLUG
E473Relais 4
(relais PTC-verwarming #3)MICRO PLUG

775
Onderhoud

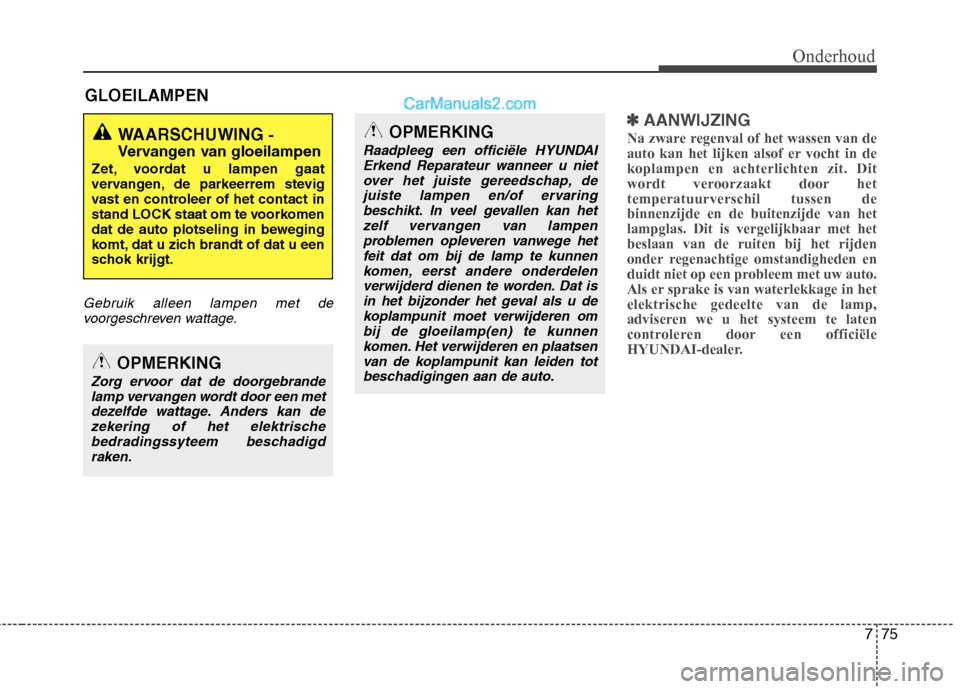

GLOEILAMPEN
Gebruik alleen lampen met devoorgeschreven wattage.
✽✽ AANWIJZING
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in dekoplampen en achterlichten zit. Dit
wordt veroorzaakt door hettemperatuurverschil tussen debinnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met hetbeslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw auto.
Als er sprake is van waterlekkage in hetelektrische gedeelte van de lamp,
adviseren we u het systeem te laten
controleren door een officiële
HYUNDAI-dealer.WAARSCHUWING -
Vervangen van gloeilampen
Zet, voordat u lampen gaat
vervangen, de parkeerrem stevig
vast en controleer of het contact in
stand LOCK staat om te voorkomen
dat de auto plotseling in beweging
komt, dat u zich brandt of dat u een
schok krijgt.
OPMERKING
Zorg ervoor dat de doorgebrande lamp vervangen wordt door een met dezelfde wattage. Anders kan dezekering of het elektrische
bedradingssyteem beschadigdraken.
OPMERKING
Raadpleeg een officiële HYUNDAIErkend Reparateur wanneer u niet
over het juiste gereedschap, dejuiste lampen en/of ervaringbeschikt. In veel gevallen kan het zelf vervangen van lampen
problemen opleveren vanwege hetfeit dat om bij de lamp te kunnenkomen, eerst andere onderdelen
verwijderd dienen te worden. Dat isin het bijzonder het geval als u dekoplampunit moet verwijderen ombij de gloeilamp(en) te kunnen
komen. Het verwijderen en plaatsenvan de koplampunit kan leiden totbeschadigingen aan de auto.

Onderhoud
76
7

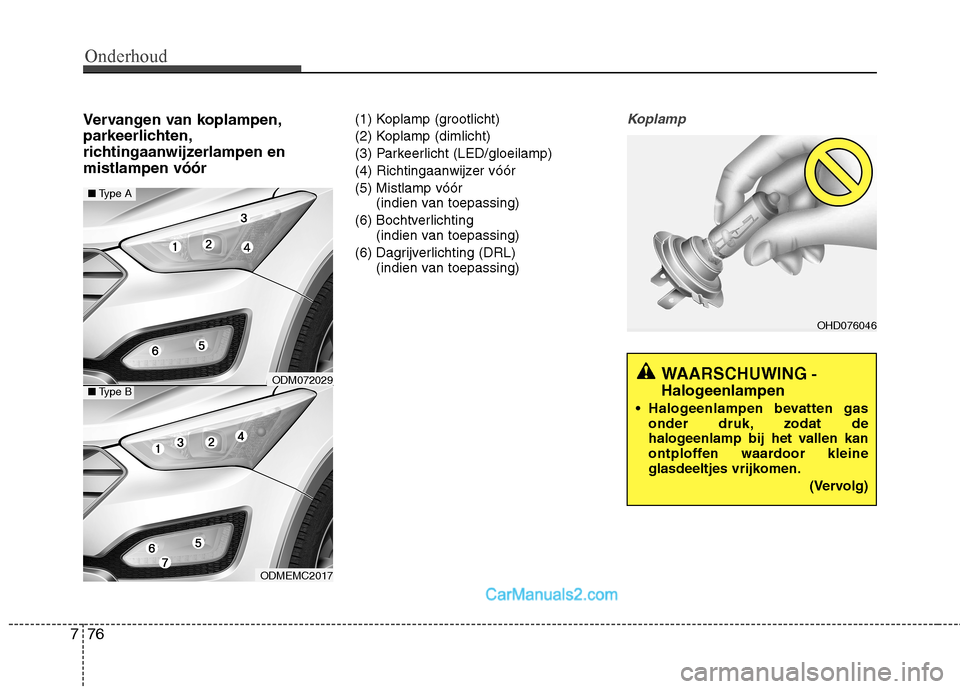

Vervangen van koplampen,
parkeerlichten,
richtingaanwijzerlampen enmistlampen vóór (1) Koplamp (grootlicht)
(2) Koplamp (dimlicht)
(3) Parkeerlicht (LED/gloeilamp)
(4) Richtingaanwijzer vóór
(5) Mistlamp vóór
(indien van toepassing)
(6) Bochtverlichting (indien van toepassing)
(6) Dagrijverlichting (DRL) (indien van toepassing)Koplamp
WAARSCHUWING -
Halogeenlampen
Halogeenlampen bevatten gas onder druk, zodat de
halogeenlamp bij het vallen kan
ontploffen waardoor kleine
glasdeeltjes vrijkomen.
(Vervolg)
OHD076046
ODMEMC2017
■Type A
■Type BODM072029

777
Onderhoud

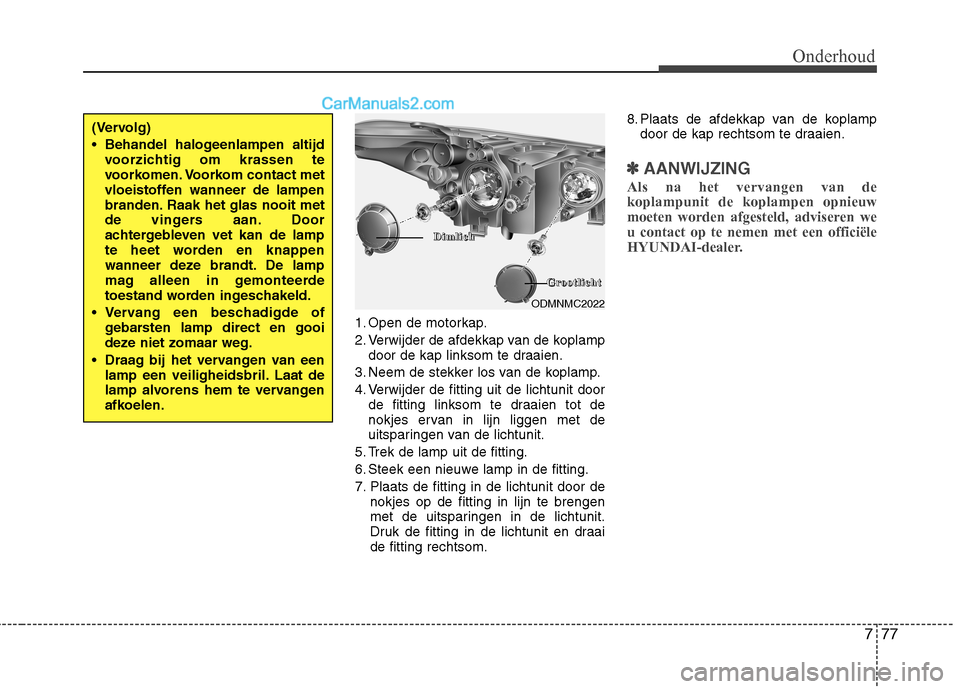

1. Open de motorkap.
2. Verwijder de afdekkap van de koplampdoor de kap linksom te draaien.
3. Neem de stekker los van de koplamp.
4. Verwijder de fitting uit de lichtunit door de fitting linksom te draaien tot de
nokjes ervan in lijn liggen met de
uitsparingen van de lichtunit.
5. Trek de lamp uit de fitting.
6. Steek een nieuwe lamp in de fitting.
7. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Druk de fitting in de lichtunit en draaide fitting rechtsom. 8. Plaats de afdekkap van de koplamp
door de kap rechtsom te draaien.
✽✽ AANWIJZING
Als na het vervangen van de koplampunit de koplampen opnieuw
moeten worden afgesteld, adviseren weu contact op te nemen met een officiële
HYUNDAI-dealer.
(Vervolg)
Behandel halogeenlampen altijd voorzichtig om krassen te
voorkomen. Voorkom contact met
vloeistoffen wanneer de lampen
branden. Raak het glas nooit met
de vingers aan. Door
achtergebleven vet kan de lamp
te heet worden en knappen
wanneer deze brandt. De lamp
mag alleen in gemonteerde
toestand worden ingeschakeld.
Vervang een beschadigde of gebarsten lamp direct en gooi
deze niet zomaar weg.
Draag bij het vervangen van een lamp een veiligheidsbril. Laat de
lamp alvorens hem te vervangen
afkoelen.
ODMNMC2022
DDDDiiiimmmmlllliiiicccchhhh
GGGGrrrroooooooottttlllliiiicccchhhhtttt

Onderhoud
78
7

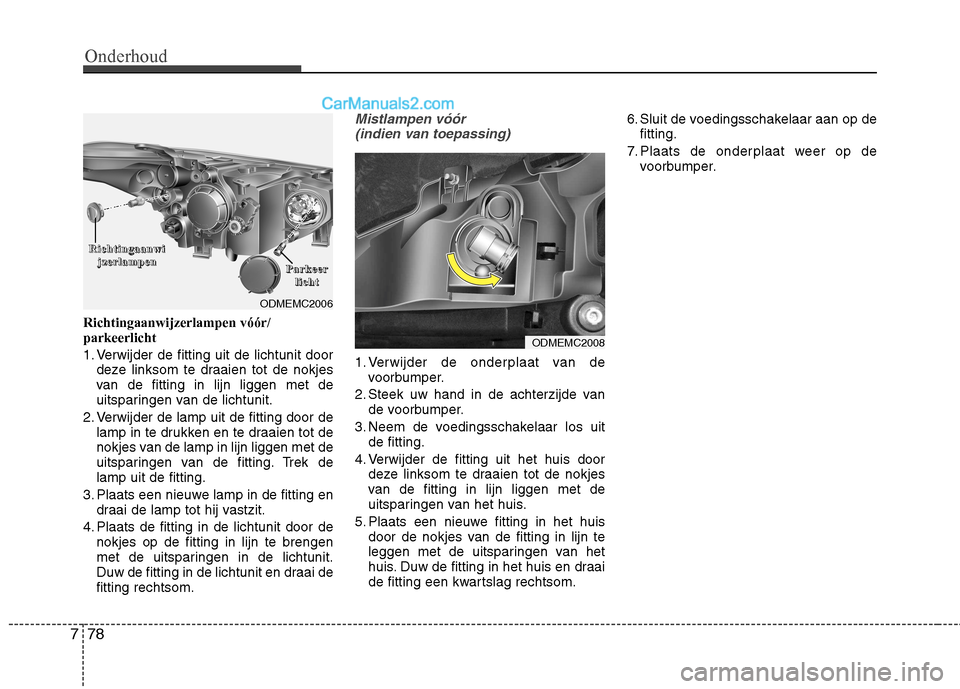

Richtingaanwijzerlampen vóór/ parkeerlicht
1. Verwijder de fitting uit de lichtunit door
deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
2. Verwijder de lamp uit de fitting door de lamp in te drukken en te draaien tot de
nokjes van de lamp in lijn liggen met de
uitsparingen van de fitting. Trek delamp uit de fitting.
3. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.
4. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de lichtunit en draai defitting rechtsom.
Mistlampen vóór
(indien van toepassing)
1. Verwijder de onderplaat van de voorbumper.
2. Steek uw hand in de achterzijde van de voorbumper.
3. Neem de voedingsschakelaar los uit de fitting.
4. Verwijder de fitting uit het huis door deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van het huis.
5. Plaats een nieuwe fitting in het huis door de nokjes van de fitting in lijn te
leggen met de uitsparingen van het
huis. Duw de fitting in het huis en draai
de fitting een kwartslag rechtsom. 6. Sluit de voedingsschakelaar aan op de
fitting.
7. Plaats de onderplaat weer op de voorbumper.
ODMEMC2006
RRRRiiiicccchhhhttttiiiinnnnggggaaaaaaaannnnwwwwiiiijjjjzzzzeeeerrrrllllaaaammmmppppeeeennnnPPPPaaaarrrrkkkkeeeeeeeerrrrlllliiiicccchhhhtttt
ODMEMC2008

779

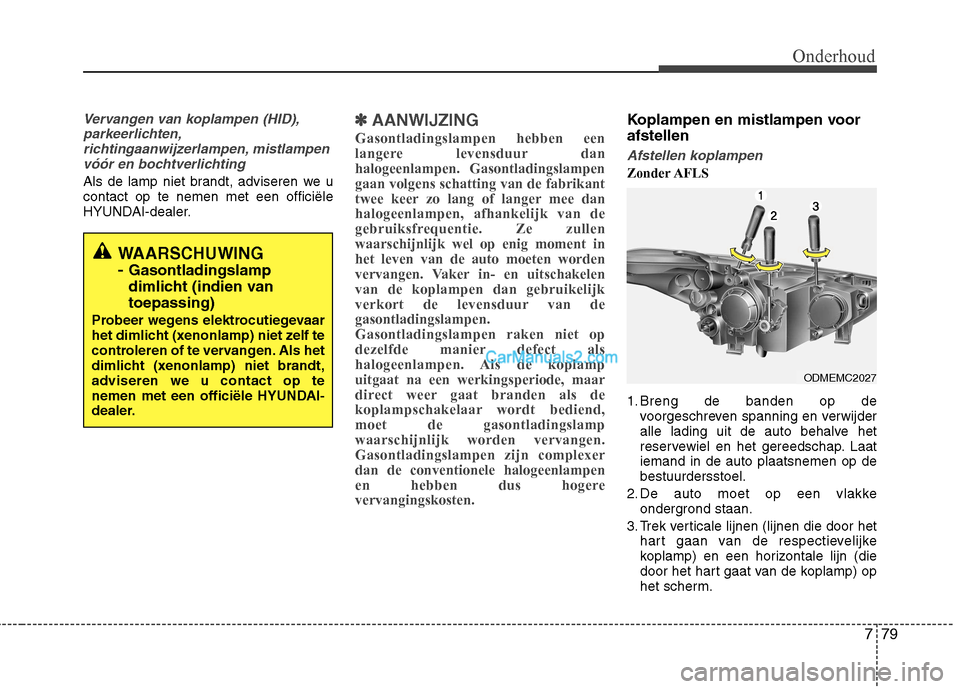

Onderhoud
Vervangen van koplampen (HID),parkeerlichten,richtingaanwijzerlampen, mistlampenvóór en bochtverlichting
Als de lamp niet brandt, adviseren we u contact op te nemen met een officiële
HYUNDAI-dealer.
✽✽ AANWIJZING
Gasontladingslampen hebben een
langere levensduur danhalogeenlampen. Gasontladingslampengaan volgens schatting van de fabrikant
twee keer zo lang of langer mee danhalogeenlampen, afhankelijk van de
gebruiksfrequentie. Ze zullenwaarschijnlijk wel op enig moment inhet leven van de auto moeten worden
vervangen. Vaker in- en uitschakelenvan de koplampen dan gebruikelijk
verkort de levensduur van degasontladingslampen.Gasontladingslampen raken niet op
dezelfde manier defect als
halogeenlampen. Als de koplampuitgaat na een werkingsperiode, maar
direct weer gaat branden als de
koplampschakelaar wordt bediend,moet de gasontladingslampwaarschijnlijk worden vervangen.Gasontladingslampen zijn complexerdan de conventionele halogeenlampen
en hebben dus hogerevervangingskosten.Koplampen en mistlampen voor afstellen
Afstellen koplampen
Zonder AFLS
1. Breng de banden op de voorgeschreven spanning en verwijder
alle lading uit de auto behalve het
reservewiel en het gereedschap. Laatiemand in de auto plaatsnemen op debestuurdersstoel.
2. De auto moet op een vlakke ondergrond staan.
3. Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke
koplamp) en een horizontale lijn (die
door het hart gaat van de koplamp) op
het scherm.
WAARSCHUWING - Gasontladingslamp
dimlicht (indien vantoepassing)
Probeer wegens elektrocutiegevaar
het dimlicht (xenonlamp) niet zelf te
controleren of te vervangen. Als het
dimlicht (xenonlamp) niet brandt,
adviseren we u contact op te
nemen met een officiële HYUNDAI-
dealer.
