Onderhoud
80
7

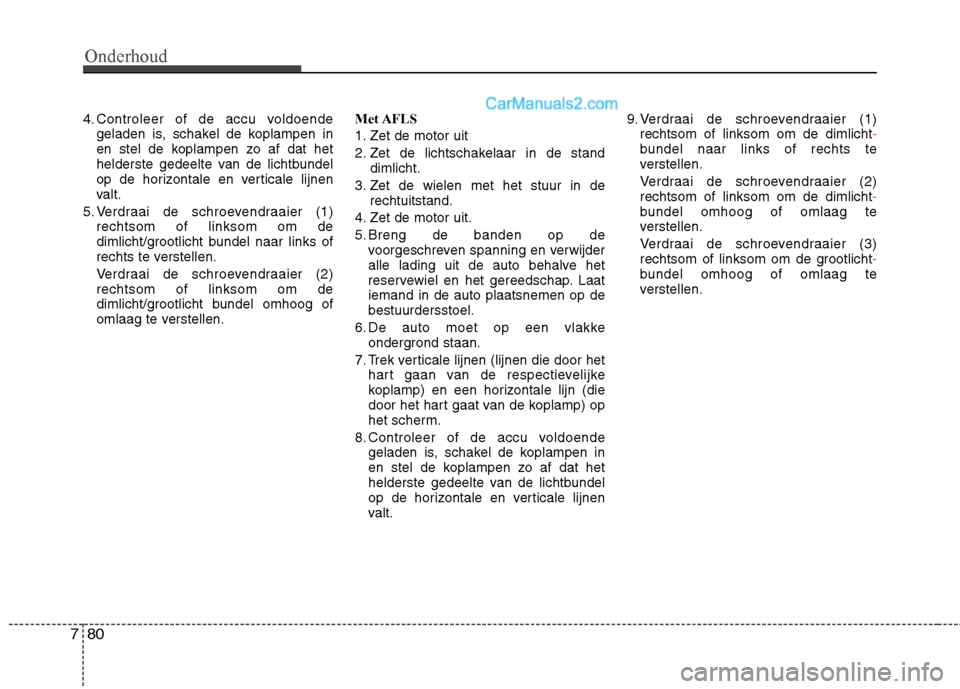

4. Controleer of de accu voldoende
geladen is, schakel de koplampen in
en stel de koplampen zo af dat het
helderste gedeelte van de lichtbundel
op de horizontale en verticale lijnen
valt.
5. Verdraai de schroevendraaier (1) rechtsom of linksom om de
dimlicht/grootlicht bundel naar links of
rechts te verstellen.
Verdraai de schroevendraaier (2) rechtsom of linksom om de
dimlicht/grootlicht bundel omhoog of
omlaag te verstellen. Met AFLS
1. Zet de motor uit
2. Zet de lichtschakelaar in de stand
dimlicht.
3. Zet de wielen met het stuur in de rechtuitstand.
4. Zet de motor uit.
5. Breng de banden op de voorgeschreven spanning en verwijder
alle lading uit de auto behalve het
reservewiel en het gereedschap. Laatiemand in de auto plaatsnemen op debestuurdersstoel.
6. De auto moet op een vlakke ondergrond staan.
7. Trek verticale lijnen (lijnen die door het hart gaan van de respectievelijke
koplamp) en een horizontale lijn (die
door het hart gaat van de koplamp) op
het scherm.
8. Controleer of de accu voldoende geladen is, schakel de koplampen in
en stel de koplampen zo af dat het
helderste gedeelte van de lichtbundel
op de horizontale en verticale lijnen
valt. 9. Verdraai de schroevendraaier (1)
rechtsom of linksom om de dimlicht-bundel naar links of rechts te
verstellen.
Verdraai de schroevendraaier (2) rechtsom of linksom om de dimlicht
-bundel omhoog of omlaag te
verstellen.
Verdraai de schroevendraaier (3)
rechtsom of linksom om de grootlicht
-bundel omhoog of omlaag te
verstellen.

781
Onderhoud

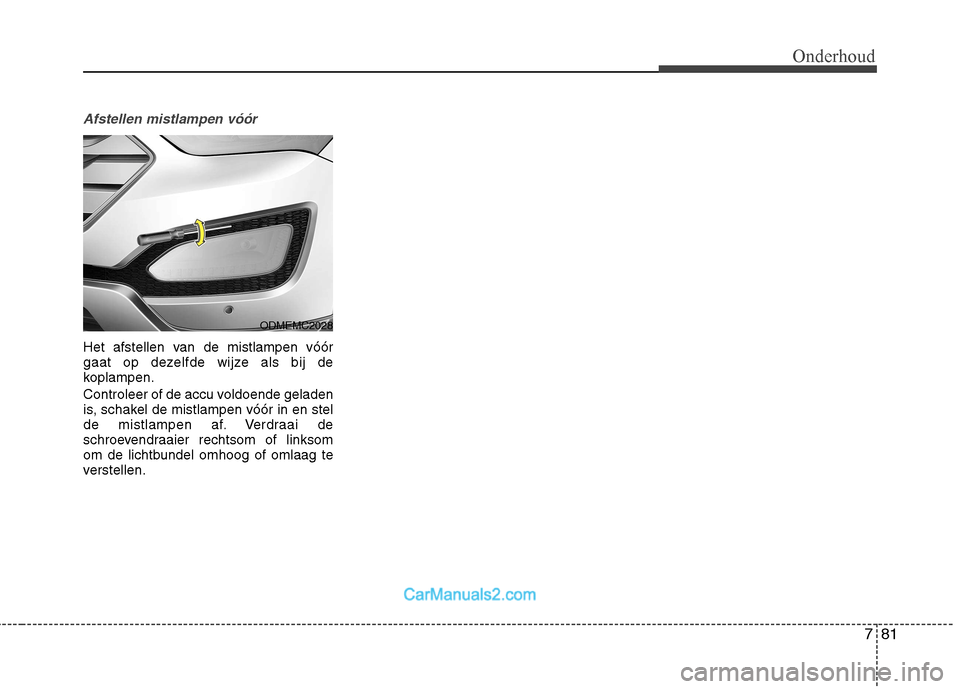

Afstellen mistlampen vóór
Het afstellen van de mistlampen vóór
gaat op dezelfde wijze als bij de
koplampen.
Controleer of de accu voldoende geladen
is, schakel de mistlampen vóór in en stel
de mistlampen af. Verdraai de
schroevendraaier rechtsom of linksom
om de lichtbundel omhoog of omlaag te
verstellen.
ODMEMC2028

Onderhoud
82
7

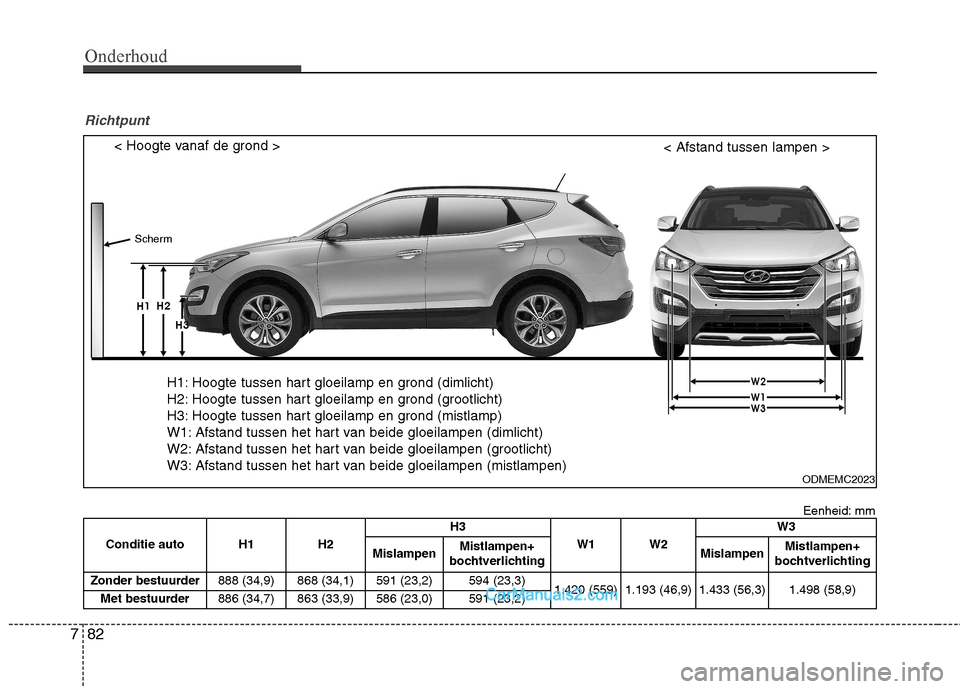

Richtpunt
Conditie auto H1 H2 H3
W1 W2 W3
MislampenMistlampen+
bochtverlichting MislampenMistlampen+
bochtverlichting
Zonder bestuurder 888 (34,9) 868 (34,1) 591 (23,2)
594 (23,3)
1.420 (559) 1.193 (46,9) 1.433 (56,3)1.498 (58,9)
Met bestuurder 886 (34,7) 863 (33,9) 586 (23,0)591 (23,2)
Eenheid: mm
< Hoogte vanaf de grond >< Afstand tussen lampen >
Scherm
H1: Hoogte tussen hart gloeilamp en grond (dimlicht)
H2: Hoogte tussen hart gloeilamp en grond (grootlicht)
H3: Hoogte tussen hart gloeilamp en grond (mistlamp)
W1: Afstand tussen het hart van beide gloeilampen (dimlicht)
W2: Afstand tussen het hart van beide gloeilampen (grootlicht)
W3: Afstand tussen het hart van beide gloeilampen (mistlampen)
ODMEMC2023

783
Onderhoud
ODMEMC2025

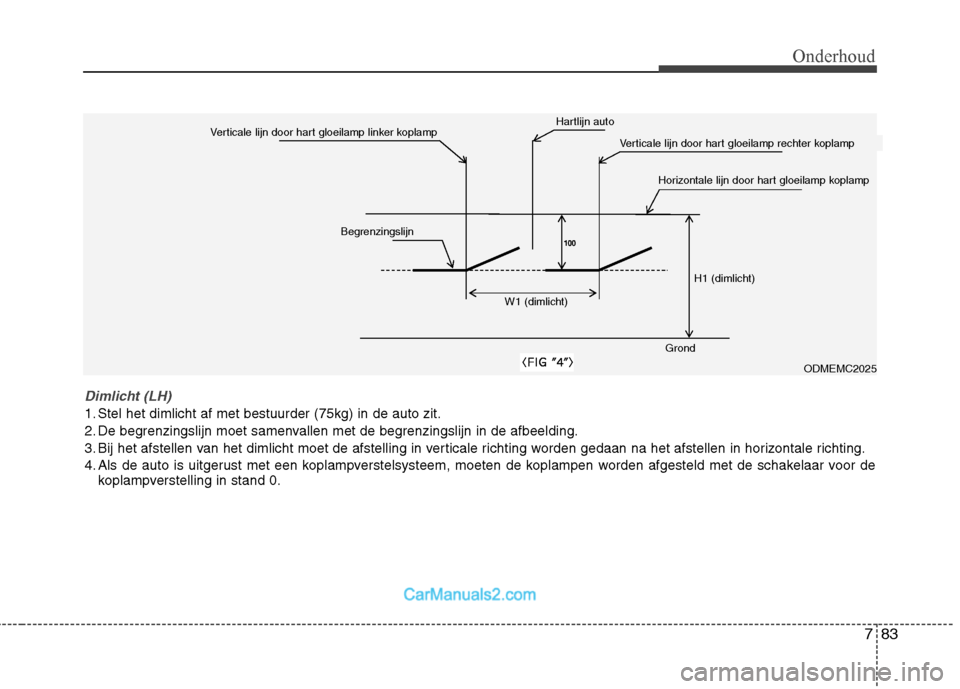

Dimlicht (LH)
1. Stel het dimlicht af met bestuurder (75kg) in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.
4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
Verticale lijn door hart gloeilamp linker koplampHartlijn auto
W1 (dimlicht)
H1 (dimlicht)
Begrenzingslijn
Grond
Verticale lijn door hart gloeilamp rechter koplamp
Horizontale lijn door hart gloeilamp koplamp

Onderhoud
84
7
ODMEMC2026

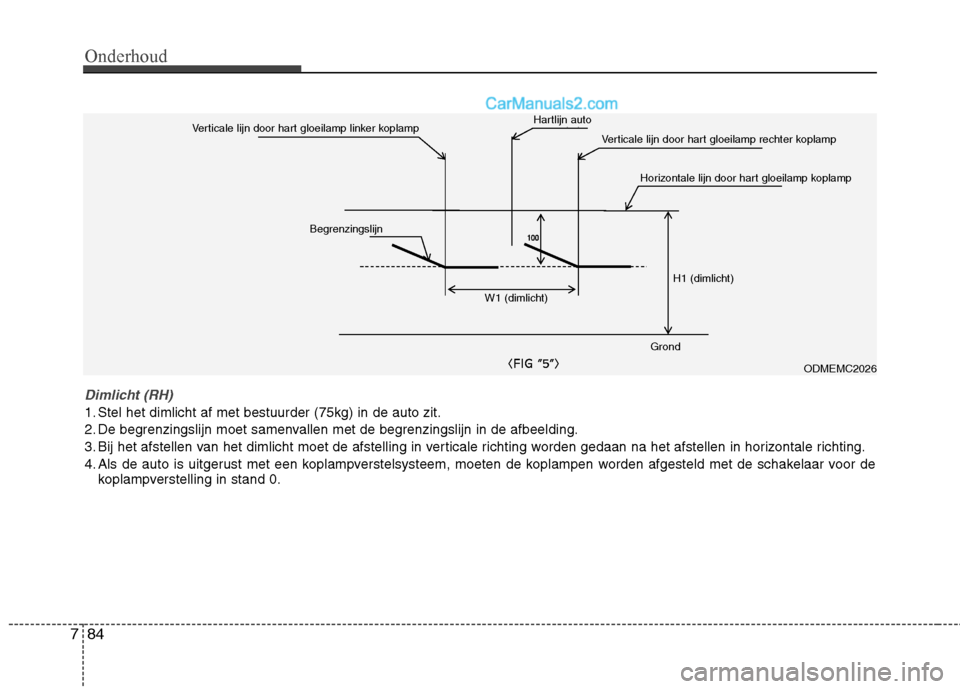

Dimlicht (RH)
1. Stel het dimlicht af met bestuurder (75kg) in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale ric hting.
4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
Verticale lijn door hart gloeilamp linker koplampHartlijn auto
Begrenzingslijn
Grond
Verticale lijn door hart gloeilamp rechter koplamp
Horizontale lijn door hart gloeilamp koplamp
W1 (dimlicht)
H1 (dimlicht)

785
Onderhoud
ODMEMC2024

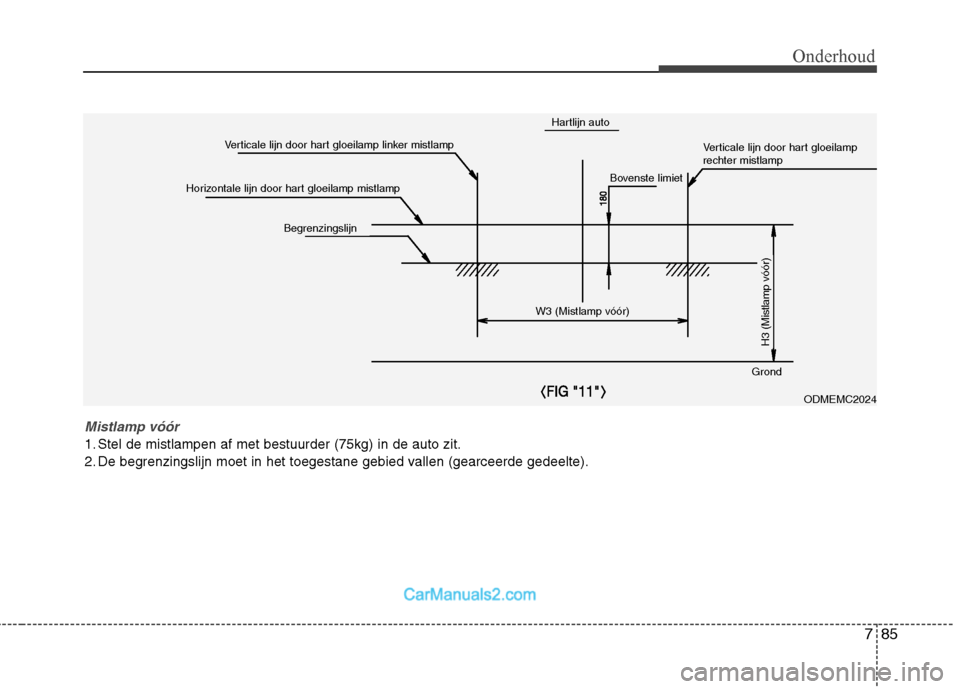

Mistlamp vóór
1. Stel de mistlampen af met bestuurder (75kg) in de auto zit.
2. De begrenzingslijn moet in het toegestane gebied vallen (gearceerde gedeelte).
Verticale lijn door hart gloeilamp linker mistlamp
Horizontale lijn door hart gloeilamp mistlamp
Verticale lijn door hart gloeilamp rechter mistlamp
Hartlijn auto
Bovenste limiet
Begrenzingslijn
W3 (Mistlamp vóór)
Grond
H3 (Mistlamp vóór)

Onderhoud
86
7

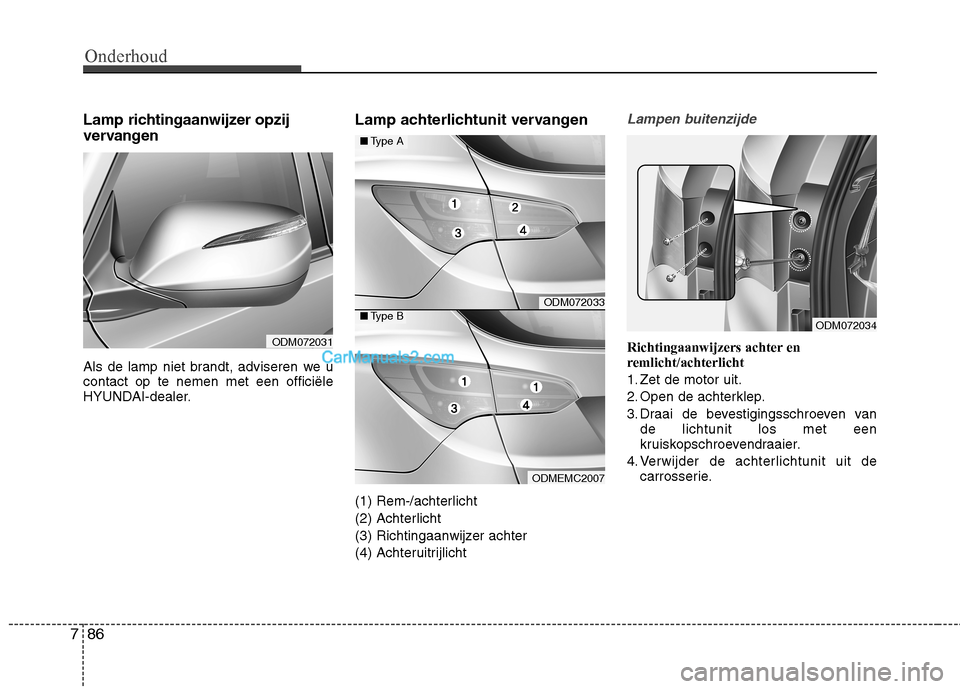

Lamp richtingaanwijzer opzij
vervangen
Als de lamp niet brandt, adviseren we u contact op te nemen met een officiële
HYUNDAI-dealer. Lamp achterlichtunit vervangen
(1) Rem-/achterlicht
(2) Achterlicht
(3) Richtingaanwijzer achter
(4) AchteruitrijlichtLampen buitenzijde
Richtingaanwijzers achter en
remlicht/achterlicht
1. Zet de motor uit.
2. Open de achterklep.
3. Draai de bevestigingsschroeven van
de lichtunit los met een
kruiskopschroevendraaier.
4. Verwijder de achterlichtunit uit de carrosserie.ODM072031
ODM072034
ODM072033
ODMEMC2007
■Type A
■Type B

787
Onderhoud

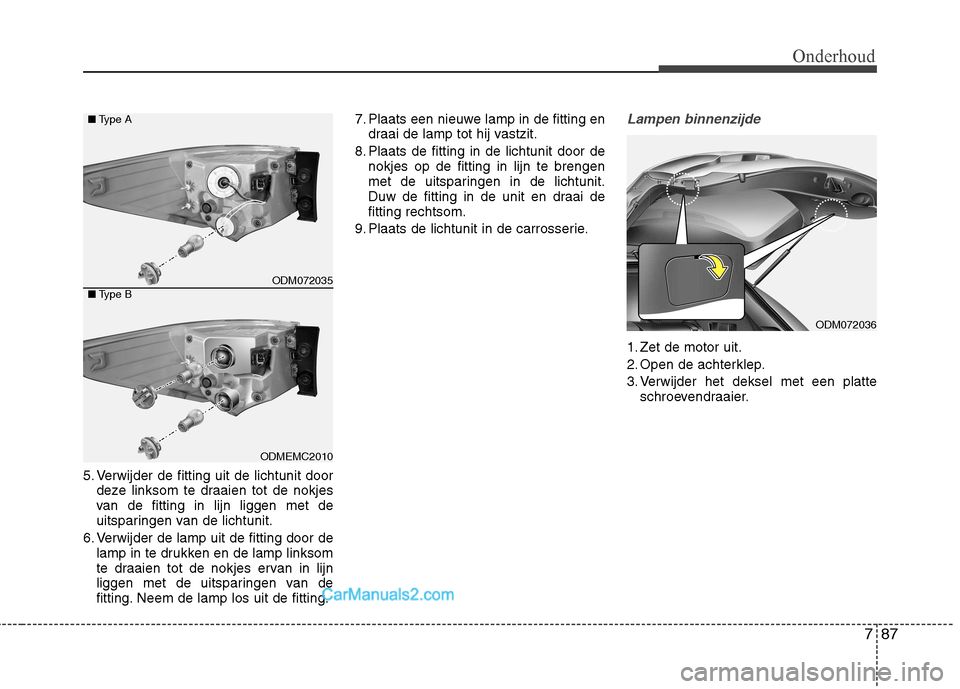

5. Verwijder de fitting uit de lichtunit doordeze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
6. Verwijder de lamp uit de fitting door de lamp in te drukken en de lamp linksom
te draaien tot de nokjes ervan in lijn
liggen met de uitsparingen van de
fitting. Neem de lamp los uit de fitting. 7. Plaats een nieuwe lamp in de fitting en
draai de lamp tot hij vastzit.
8. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de unit en draai defitting rechtsom.
9. Plaats de lichtunit in de carrosserie.
Lampen binnenzijde
1. Zet de motor uit.
2. Open de achterklep.
3. Verwijder het deksel met een platte schroevendraaier.
ODM072035
ODMEMC2010
■
Type A
■ Type B
ODM072036

Onderhoud
88
7

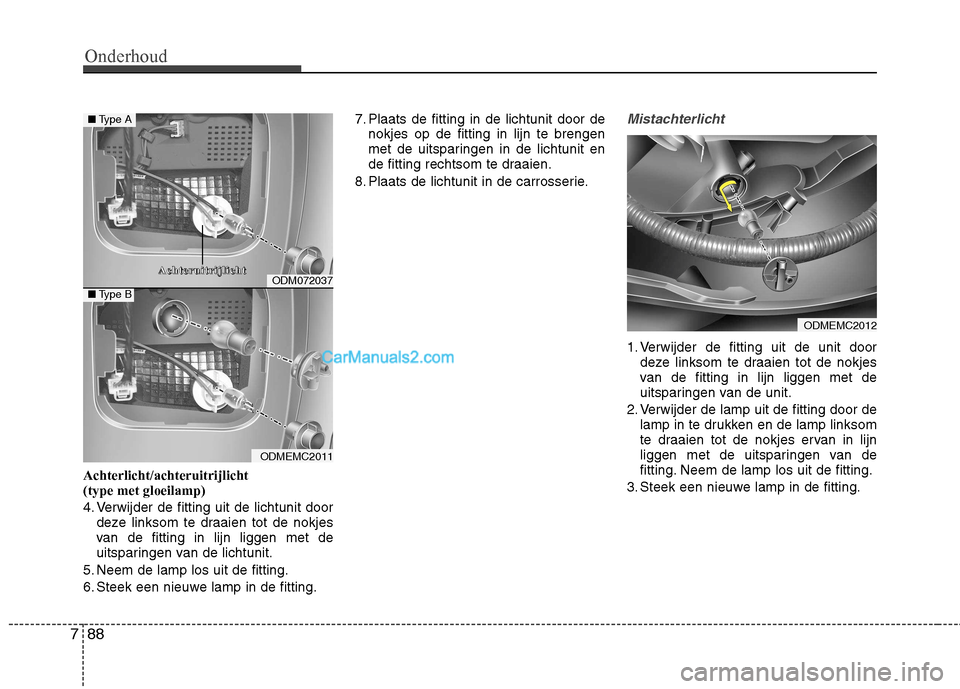

Achterlicht/achteruitrijlicht (type met gloeilamp)
4. Verwijder de fitting uit de lichtunit door
deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
5. Neem de lamp los uit de fitting.
6. Steek een nieuwe lamp in de fitting. 7. Plaats de fitting in de lichtunit door de
nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit en
de fitting rechtsom te draaien.
8. Plaats de lichtunit in de carrosserie.
Mistachterlicht
1. Verwijder de fitting uit de unit door deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de unit.
2. Verwijder de lamp uit de fitting door de lamp in te drukken en de lamp linksom
te draaien tot de nokjes ervan in lijn
liggen met de uitsparingen van de
fitting. Neem de lamp los uit de fitting.
3. Steek een nieuwe lamp in de fitting.
ODM072037
ODMEMC2011
■ Type A
■Type B
AAAAcccchhhhtttteeeerrrruuuuiiiittttrrrriiiijjjjlllliiiicccchhhhtttt
ODMEMC2012

789
Onderhoud

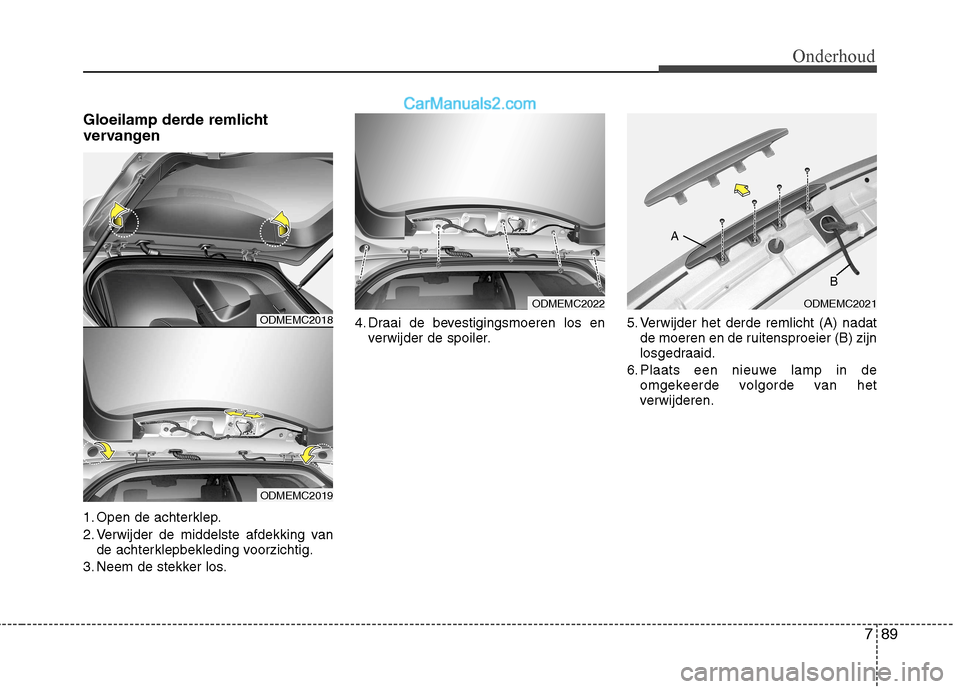

Gloeilamp derde remlicht
vervangen
1. Open de achterklep.
2. Verwijder de middelste afdekking vande achterklepbekleding voorzichtig.
3. Neem de stekker los. 4. Draai de bevestigingsmoeren los en
verwijder de spoiler. 5. Verwijder het derde remlicht (A) nadat
de moeren en de ruitensproeier (B) zijn
losgedraaid.
6. Plaats een nieuwe lamp in de omgekeerde volgorde van het
verwijderen.
ODMEMC2018
ODMEMC2019
ODMEMC2022ODMEMC2021
B
A
