Page 11 of 710

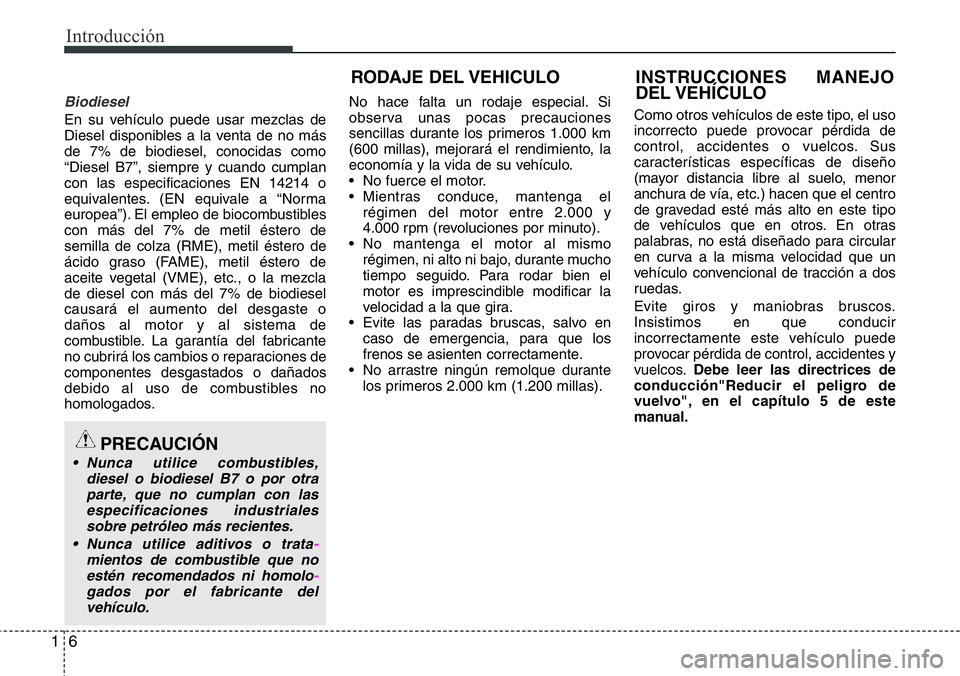

Introducción
6 1
Biodiesel
En su vehículo puede usar mezclas de
Diesel disponibles a la venta de no más
de 7% de biodiesel, conocidas como
“Diesel B7”, siempre y cuando cumplan
con las especificaciones EN 14214 o
equivalentes. (EN equivale a “Norma
europea”). El empleo de biocombustibles
con más del 7% de metil éstero de
semilla de colza (RME), metil éstero de
ácido graso (FAME), metil éstero de
aceite vegetal (VME), etc., o la mezcla
de diesel con más del 7% de biodiesel
causará el aumento del desgaste o
daños al motor y al sistema de
combustible. La garantía del fabricante
no cubrirá los cambios o reparaciones de
componentes desgastados o dañados
debido al uso de combustibles no
homologados.No hace falta un rodaje especial. Si
observa unas pocas precauciones
sencillas durante los primeros 1.000 km
(600 millas), mejorará el rendimiento, la
economía y la vida de su vehículo.
• No fuerce el motor.
• Mientras conduce, mantenga el
régimen del motor entre 2.000 y
4.000 rpm (revoluciones por minuto).
• No mantenga el motor al mismo
régimen, ni alto ni bajo, durante mucho
tiempo seguido. Para rodar bien el
motor es imprescindible modificar la
velocidad a la que gira.
• Evite las paradas bruscas, salvo en
caso de emergencia, para que los
frenos se asienten correctamente.
• No arrastre ningún remolque durante
los primeros 2.000 km (1.200 millas).Como otros vehículos de este tipo, el uso
incorrecto puede provocar pérdida de
control, accidentes o vuelcos. Sus
características específicas de diseño
(mayor distancia libre al suelo, menor
anchura de vía, etc.) hacen que el centro
de gravedad esté más alto en este tipo
de vehículos que en otros. En otras
palabras, no está diseñado para circular
en curva a la misma velocidad que un
vehículo convencional de tracción a dos
ruedas.
Evite giros y maniobras bruscos.
Insistimos en que conducir
incorrectamente este vehículo puede
provocar pérdida de control, accidentes y
vuelcos.Debe leer las directrices de
conducción"Reducir el peligro de
vuelvo", en el capítulo 5 de este
manual.
RODAJE DEL VEHICULOINSTRUCCIONES MANEJO
DEL VEHÍCULO
PRECAUCIÓN
• Nunca utilice combustibles,
diesel o biodiesel B7 o por otra
parte, que no cumplan con las
especificaciones industriales
sobre petróleo más recientes.
• Nunca utilice aditivos o trata
-mientos de combustible que no
estén recomendados ni homolo-gados por el fabricante del
vehículo.
Page 12 of 710

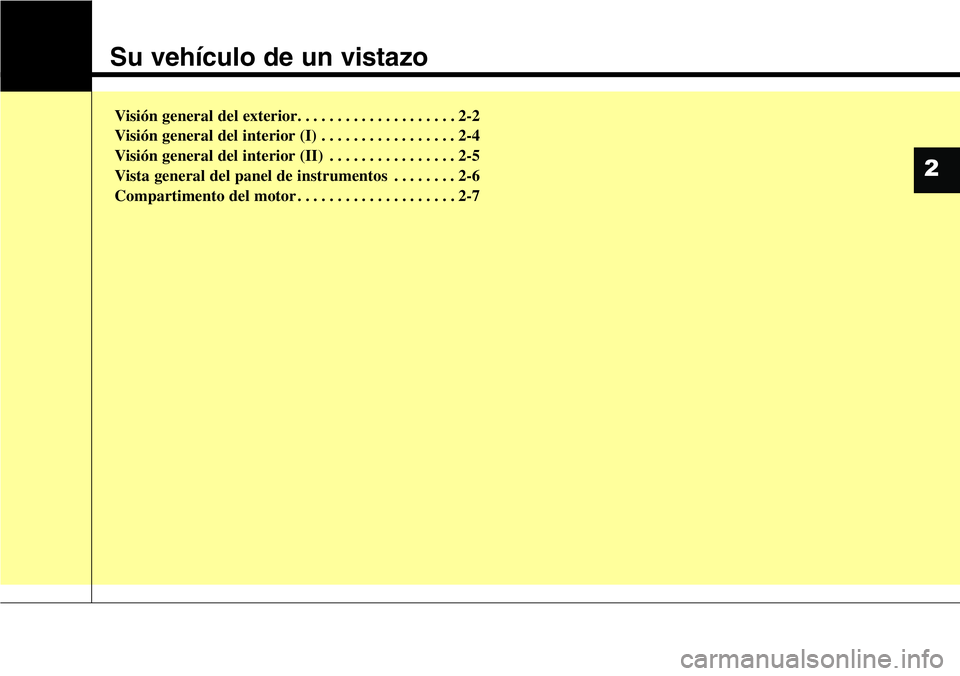

Su vehículo de un vistazo
Visión general del exterior. . . . . . . . . . . . . . . . . . . . 2-2
Visión general del interior (I) . . . . . . . . . . . . . . . . . 2-4
Visión general del interior (II) . . . . . . . . . . . . . . . . 2-5
Vista general del panel de instrumentos . . . . . . . . 2-6
Compartimento del motor . . . . . . . . . . . . . . . . . . . . 2-7
2
Page 13 of 710
Su vehículo de un vistazo
2 2

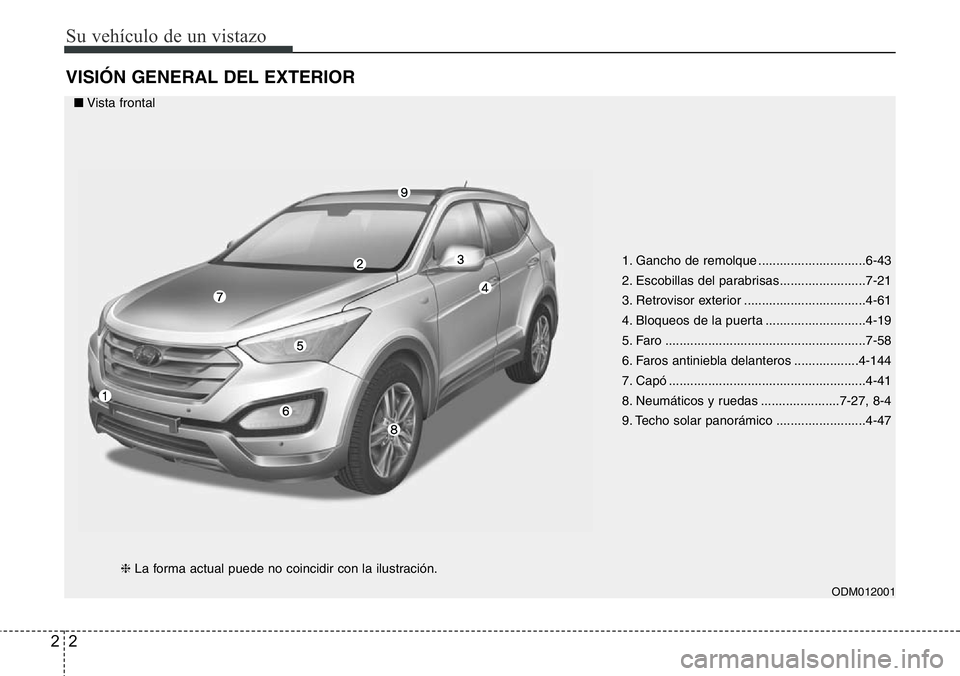

VISIÓN GENERAL DEL EXTERIOR
1. Gancho de remolque ..............................6-43
2. Escobillas del parabrisas........................7-21
3. Retrovisor exterior ..................................4-61
4. Bloqueos de la puerta ............................4-19
5. Faro ........................................................7-58
6. Faros antiniebla delanteros ..................4-144
7. Capó .......................................................4-41
8. Neumáticos y ruedas ......................7-27, 8-4
9. Techo solar panorámico .........................4-47
ODM012001
■Vista frontal
❈La forma actual puede no coincidir con la ilustración.
Page 14 of 710
23
Su vehículo de un vistazo

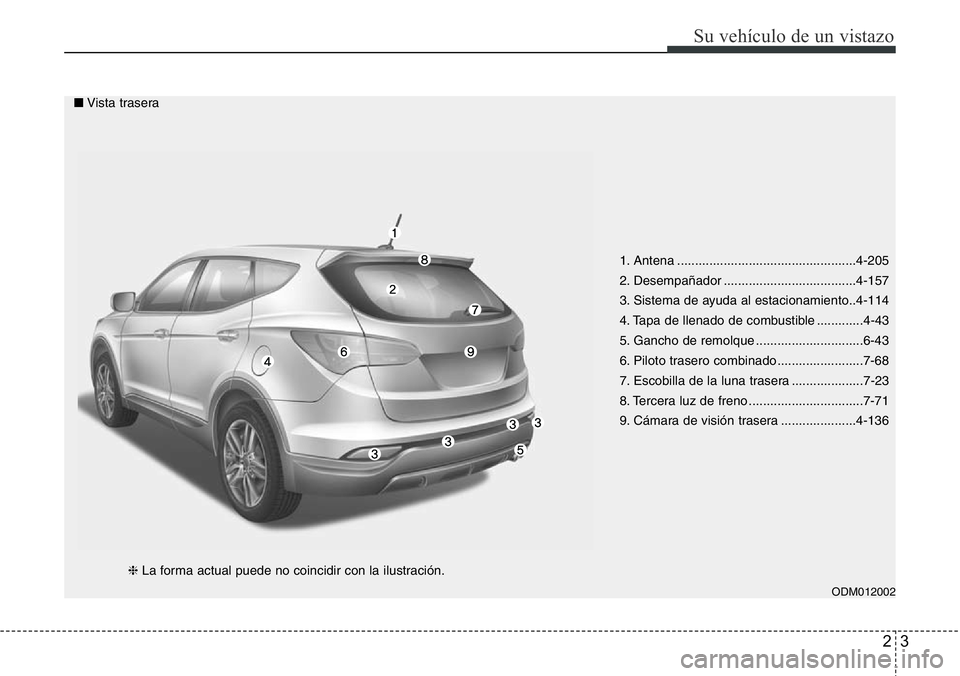

1. Antena ..................................................4-205
2. Desempañador .....................................4-157
3. Sistema de ayuda al estacionamiento..4-114
4. Tapa de llenado de combustible .............4-43
5. Gancho de remolque ..............................6-43
6. Piloto trasero combinado ........................7-68
7. Escobilla de la luna trasera ....................7-23
8. Tercera luz de freno ................................7-71
9. Cámara de visión trasera .....................4-136
ODM012002
■Vista trasera
❈La forma actual puede no coincidir con la ilustración.
Page 15 of 710
Su vehículo de un vistazo
4 2

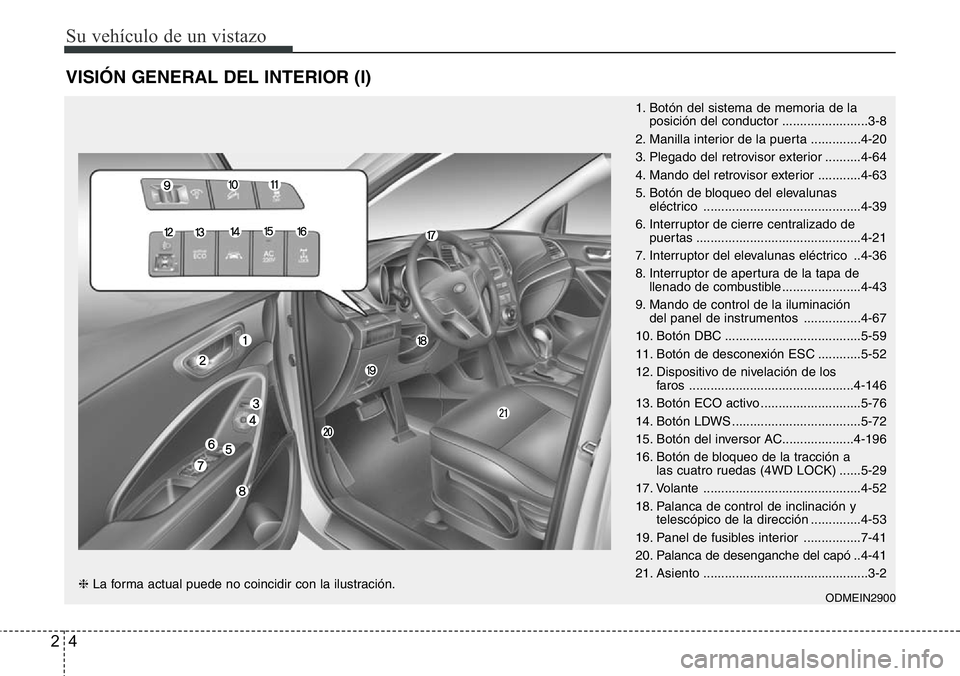

VISIÓN GENERAL DEL INTERIOR (I)
1. Botón del sistema de memoria de la
posición del conductor ........................3-8
2. Manilla interior de la puerta ..............4-20
3. Plegado del retrovisor exterior ..........4-64
4. Mando del retrovisor exterior ............4-63
5. Botón de bloqueo del elevalunas
eléctrico ............................................4-39
6. Interruptor de cierre centralizado de
puertas ..............................................4-21
7. Interruptor del elevalunas eléctrico ..4-36
8. Interruptor de apertura de la tapa de
llenado de combustible ......................4-43
9. Mando de control de la iluminación
del panel de instrumentos ................4-67
10. Botón DBC ......................................5-59
11. Botón de desconexión ESC ............5-52
12. Dispositivo de nivelación de los
faros ..............................................4-146
13. Botón ECO activo ............................5-76
14. Botón LDWS ....................................5-72
15. Botón del inversor AC....................4-196
16. Botón de bloqueo de la tracción a
las cuatro ruedas (4WD LOCK) ......5-29
17. Volante ............................................4-52
18. Palanca de control de inclinación y
telescópico de la dirección ..............4-53
19. Panel de fusibles interior ................7-41
20. Palanca de desenganche del capó ..4-41
21. Asiento ..............................................3-2
ODMEIN2900❈La forma actual puede no coincidir con la ilustración.
Page 16 of 710
25
Su vehículo de un vistazo

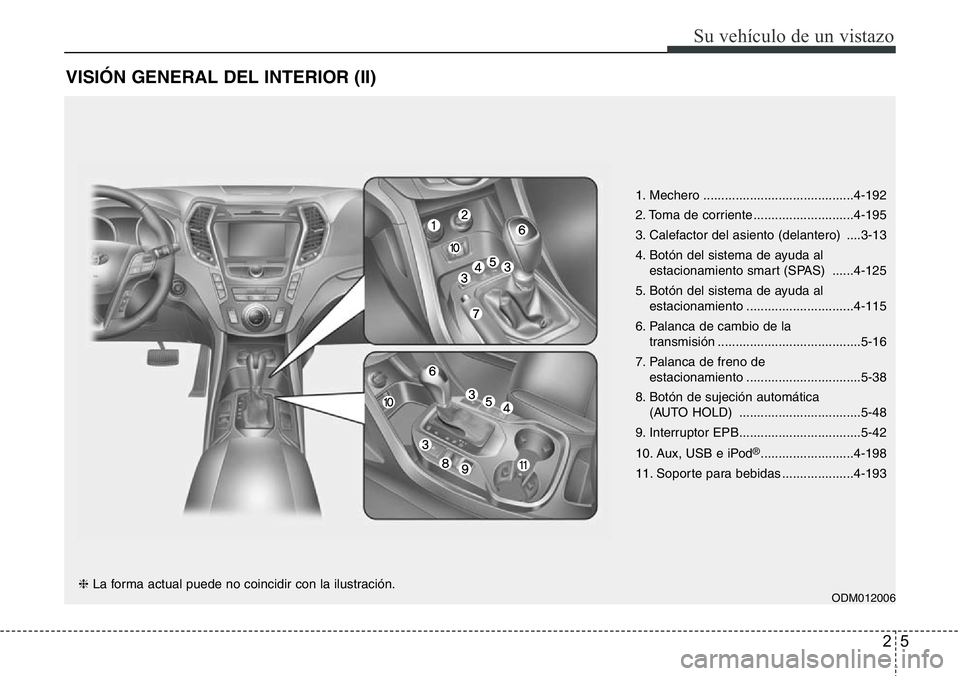

VISIÓN GENERAL DEL INTERIOR (II)
1. Mechero ..........................................4-192
2. Toma de corriente ............................4-195
3. Calefactor del asiento (delantero) ....3-13
4. Botón del sistema de ayuda al
estacionamiento smart (SPAS) ......4-125
5. Botón del sistema de ayuda al
estacionamiento ..............................4-115
6. Palanca de cambio de la
transmisión ........................................5-16
7. Palanca de freno de
estacionamiento ................................5-38
8. Botón de sujeción automática
(AUTO HOLD) ..................................5-48
9. Interruptor EPB..................................5-42
10. Aux, USB e iPod
®..........................4-198
11. Soporte para bebidas ....................4-193
ODM012006❈La forma actual puede no coincidir con la ilustración.
Page 17 of 710
Su vehículo de un vistazo
6 2

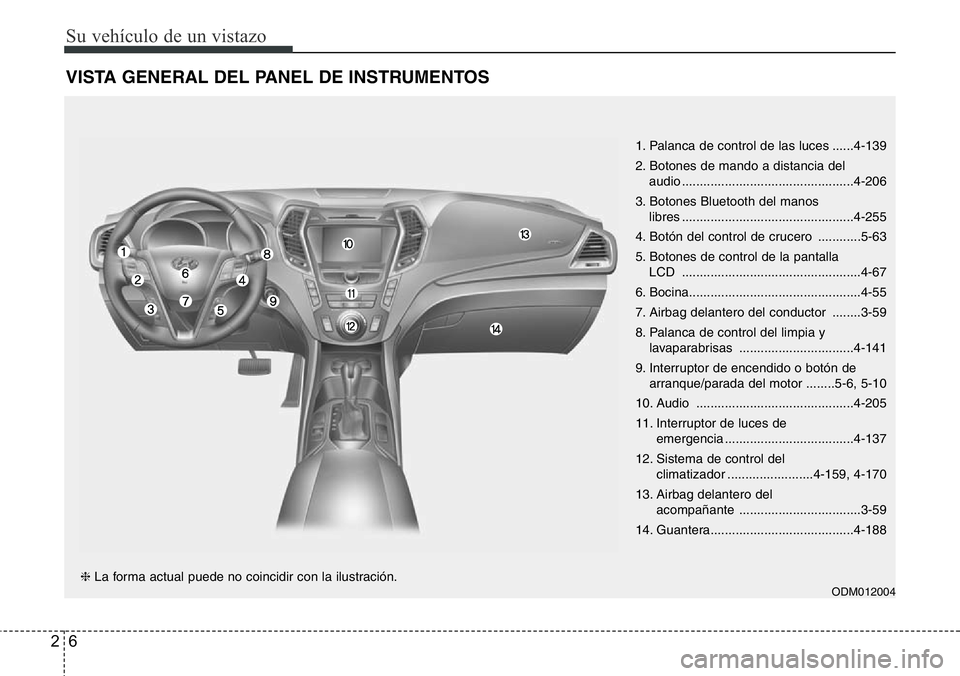

VISTA GENERAL DEL PANEL DE INSTRUMENTOS
1. Palanca de control de las luces ......4-139
2. Botones de mando a distancia del
audio ................................................4-206
3. Botones Bluetooth del manos
libres ................................................4-255
4. Botón del control de crucero ............5-63
5. Botones de control de la pantalla
LCD ..................................................4-67
6. Bocina................................................4-55
7. Airbag delantero del conductor ........3-59
8. Palanca de control del limpia y
lavaparabrisas ................................4-141
9. Interruptor de encendido o botón de
arranque/parada del motor ........5-6, 5-10
10. Audio ............................................4-205
11. Interruptor de luces de
emergencia ....................................4-137
12. Sistema de control del
climatizador ........................4-159, 4-170
13. Airbag delantero del
acompañante ..................................3-59
14. Guantera........................................4-188
ODM012004❈La forma actual puede no coincidir con la ilustración.
Page 18 of 710
27
Su vehículo de un vistazo

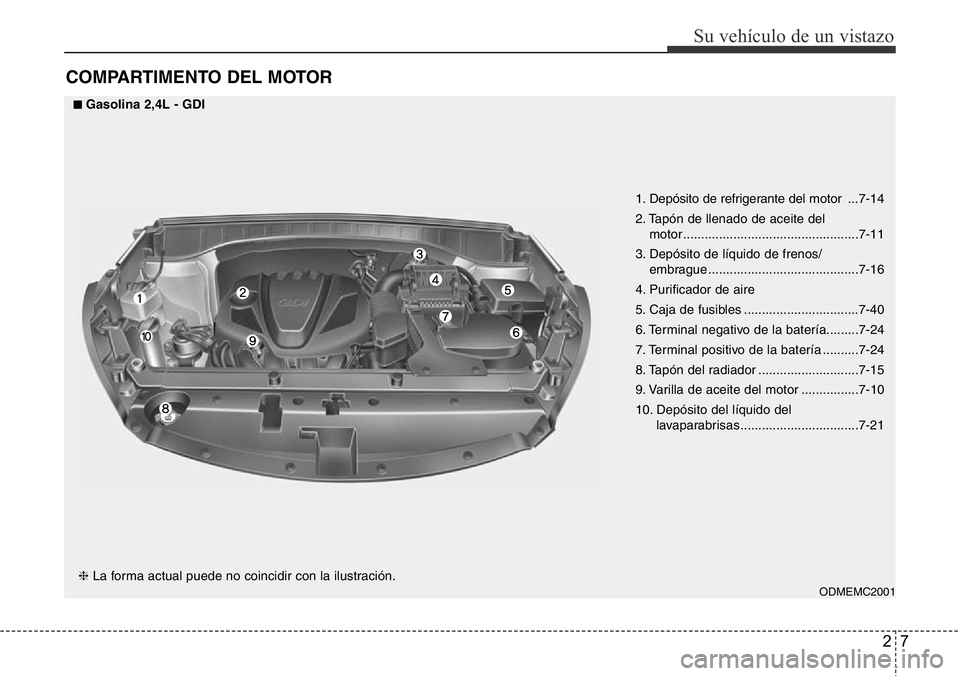

COMPARTIMENTO DEL MOTOR
1. Depósito de refrigerante del motor ...7-14
2. Tapón de llenado de aceite del
motor .................................................7-11
3. Depósito de líquido de frenos/
embrague ..........................................7-16
4. Purificador de aire
5. Caja de fusibles ................................7-40
6. Terminal negativo de la batería.........7-24
7. Terminal positivo de la batería ..........7-24
8. Tapón del radiador ............................7-15
9. Varilla de aceite del motor ................7-10
10. Depósito del líquido del
lavaparabrisas .................................7-21
ODMEMC2001❈La forma actual puede no coincidir con la ilustración.
■■Gasolina 2,4L - GDI
Page 19 of 710
Su vehículo de un vistazo
8 2

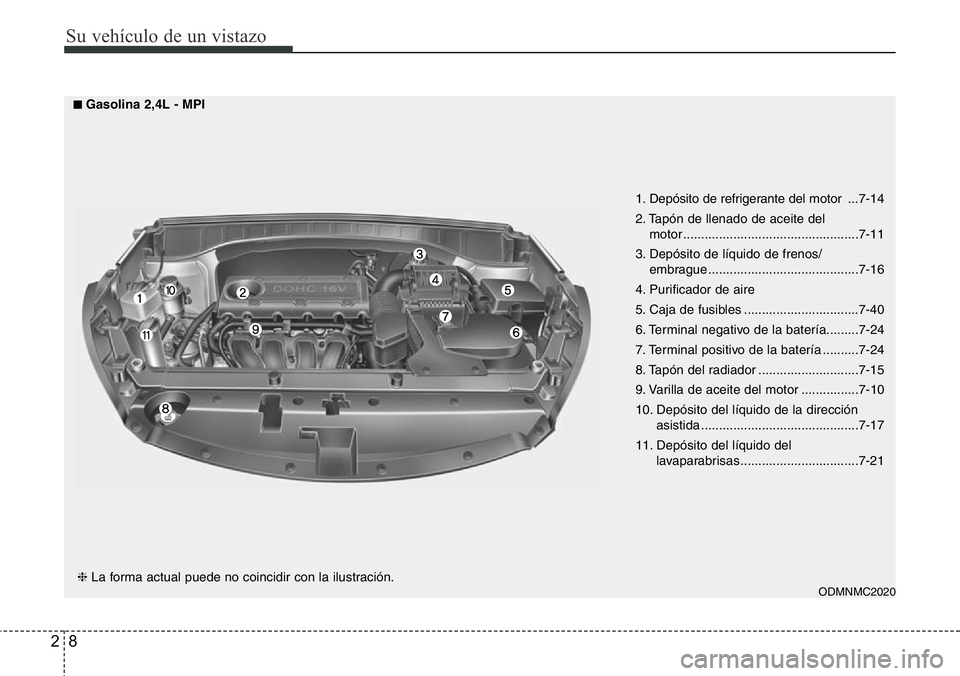

1. Depósito de refrigerante del motor ...7-14
2. Tapón de llenado de aceite del
motor .................................................7-11
3. Depósito de líquido de frenos/
embrague ..........................................7-16
4. Purificador de aire
5. Caja de fusibles ................................7-40
6. Terminal negativo de la batería.........7-24
7. Terminal positivo de la batería ..........7-24
8. Tapón del radiador ............................7-15
9. Varilla de aceite del motor ................7-10
10. Depósito del líquido de la dirección
asistida ............................................7-17
11. Depósito del líquido del
lavaparabrisas .................................7-21
ODMNMC2020
■Gasolina 2,4L - MPI
❈La forma actual puede no coincidir con la ilustración.
Page 20 of 710
29
Su vehículo de un vistazo

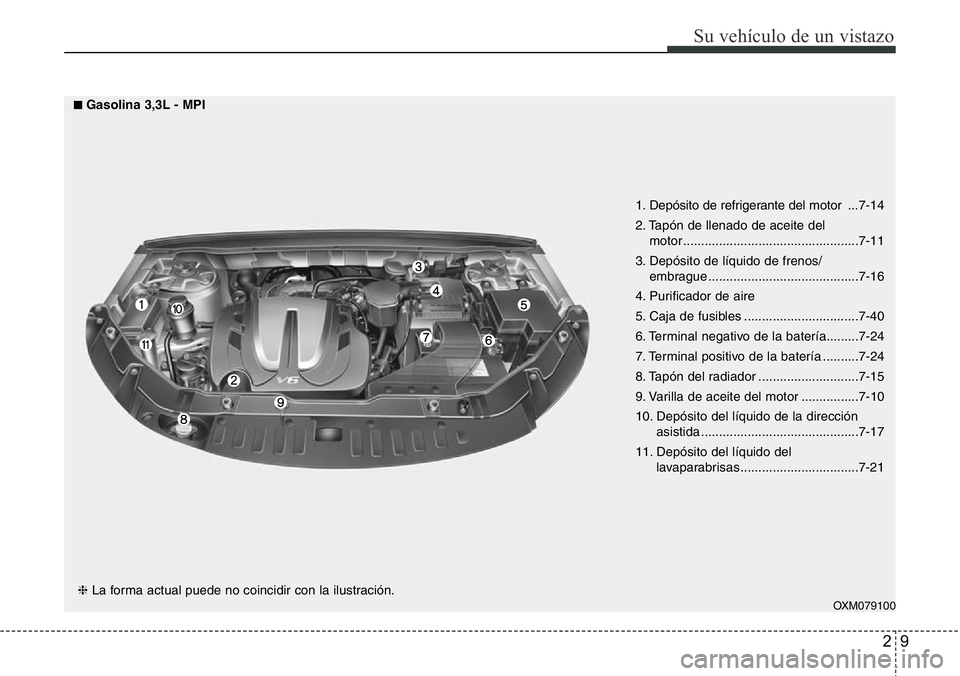

OXM079100
1. Depósito de refrigerante del motor ...7-14
2. Tapón de llenado de aceite del
motor .................................................7-11
3. Depósito de líquido de frenos/
embrague ..........................................7-16
4. Purificador de aire
5. Caja de fusibles ................................7-40
6. Terminal negativo de la batería.........7-24
7. Terminal positivo de la batería ..........7-24
8. Tapón del radiador ............................7-15
9. Varilla de aceite del motor ................7-10
10. Depósito del líquido de la dirección
asistida ............................................7-17
11. Depósito del líquido del
lavaparabrisas .................................7-21
■Gasolina 3,3L - MPI
❈La forma actual puede no coincidir con la ilustración.
