Hyundai Santa Fe 2015 Manual del propietario (in Spanish)

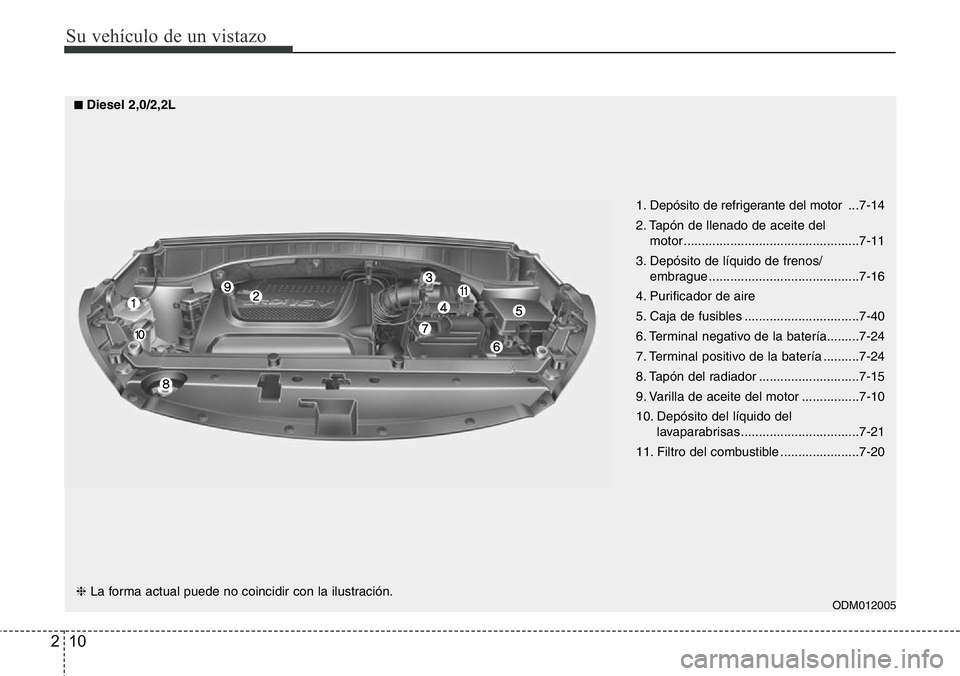

Su vehículo de un vistazo
10 2
ODM012005
1. Depósito de refrigerante del motor ...7-14
2. Tapón de llenado de aceite del
motor .................................................7-11
3. Depósito de líquido de frenos/
embrague ..........................................7-16
4. Purificador de aire
5. Caja de fusibles ................................7-40
6. Terminal negativo de la batería.........7-24
7. Terminal positivo de la batería ..........7-24
8. Tapón del radiador ............................7-15
9. Varilla de aceite del motor ................7-10
10. Depósito del líquido del
lavaparabrisas .................................7-21
11. Filtro del combustible ......................7-20
■Diesel 2,0/2,2L
❈La forma actual puede no coincidir con la ilustración.

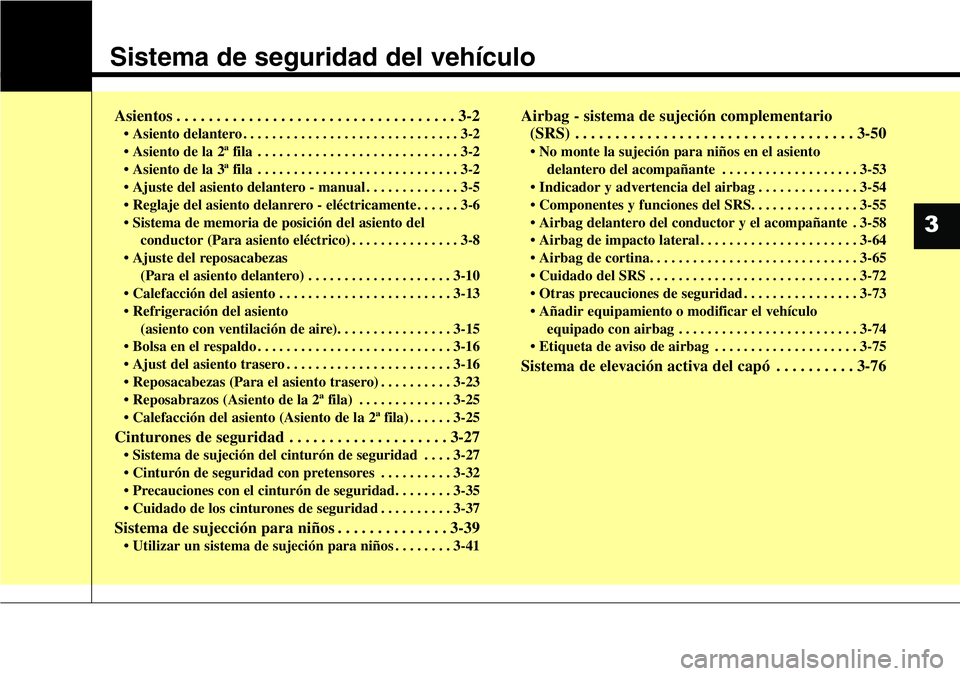

Sistema de seguridad del vehículo
Asientos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Asiento delantero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Asiento de la 2ª fila . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Asiento de la 3ª fila . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Ajuste del asiento delantero - manual . . . . . . . . . . . . . 3-5
• Reglaje del asiento delanrero - eléctricamente . . . . . . 3-6
• Sistema de memoria de posición del asiento del
conductor (Para asiento eléctrico) . . . . . . . . . . . . . . . 3-8
• Ajuste del reposacabezas
(Para el asiento delantero) . . . . . . . . . . . . . . . . . . . . 3-10
• Calefacción del asiento . . . . . . . . . . . . . . . . . . . . . . . . 3-13
• Refrigeración del asiento
(asiento con ventilación de aire). . . . . . . . . . . . . . . . 3-15
• Bolsa en el respaldo . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
• Ajust del asiento trasero . . . . . . . . . . . . . . . . . . . . . . . 3-16
• Reposacabezas (Para el asiento trasero) . . . . . . . . . . 3-23
• Reposabrazos (Asiento de la 2ª fila) . . . . . . . . . . . . . 3-25
• Calefacción del asiento (Asiento de la 2ª fila) . . . . . . 3-25
Cinturones de seguridad . . . . . . . . . . . . . . . . . . . . 3-27
• Sistema de sujeción del cinturón de seguridad . . . . 3-27
• Cinturón de seguridad con pretensores . . . . . . . . . . 3-32
• Precauciones con el cinturón de seguridad. . . . . . . . 3-35
• Cuidado de los cinturones de seguridad . . . . . . . . . . 3-37
Sistema de sujección para niños . . . . . . . . . . . . . . 3-39
• Utilizar un sistema de sujeción para niños . . . . . . . . 3-41
Airbag - sistema de sujeción complementario
(SRS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50
• No monte la sujeción para niños en el asiento
delantero del acompañante . . . . . . . . . . . . . . . . . . . 3-53
• Indicador y advertencia del airbag . . . . . . . . . . . . . . 3-54
• Componentes y funciones del SRS. . . . . . . . . . . . . . . 3-55
• Airbag delantero del conductor y el acompañante . 3-58
• Airbag de impacto lateral . . . . . . . . . . . . . . . . . . . . . . 3-64
• Airbag de cortina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-65
• Cuidado del SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
• Otras precauciones de seguridad . . . . . . . . . . . . . . . . 3-73
• Añadir equipamiento o modificar el vehículo
equipado con airbag . . . . . . . . . . . . . . . . . . . . . . . . . 3-74
• Etiqueta de aviso de airbag . . . . . . . . . . . . . . . . . . . . 3-75
Sistema de elevación activa del capó . . . . . . . . . . 3-76
3

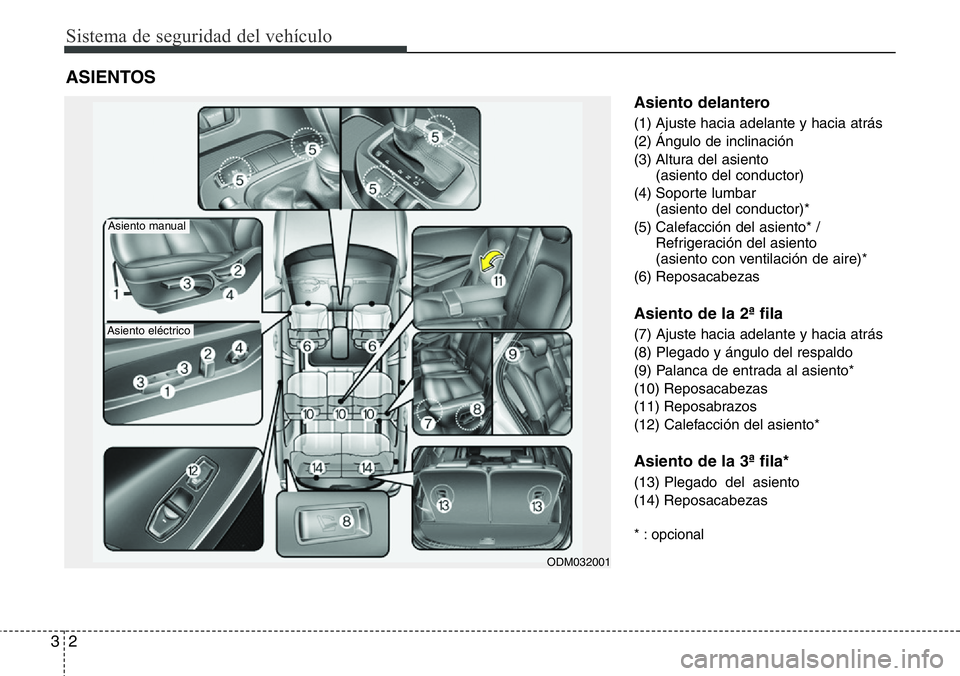

Sistema de seguridad del vehículo
2 3
Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)
(4) Soporte lumbar
(asiento del conductor)*
(5) Calefacción del asiento* /
Refrigeración del asiento
(asiento con ventilación de aire)*
(6) Reposacabezas
Asiento de la 2ª fila
(7) Ajuste hacia adelante y hacia atrás
(8) Plegado y ángulo del respaldo
(9) Palanca de entrada al asiento*
(10) Reposacabezas
(11) Reposabrazos
(12) Calefacción del asiento*
Asiento de la 3ª fila*
(13) Plegado del asiento
(14) Reposacabezas
* : opcional
ASIENTOS
ODM032001
Asiento manual
Asiento eléctrico

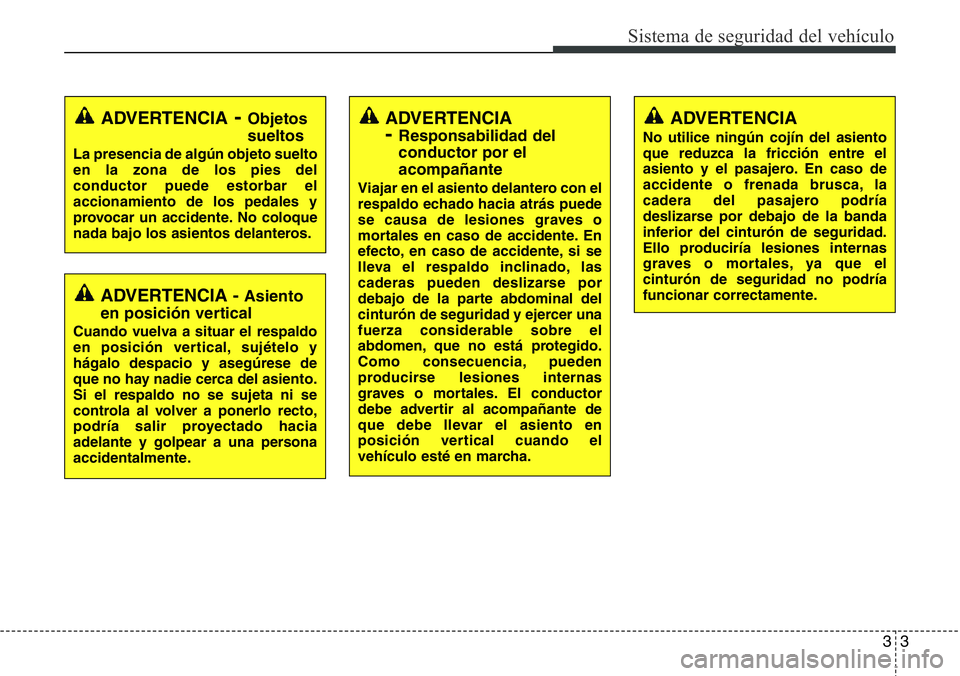

33
Sistema de seguridad del vehículo
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA- Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA
- Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.
ADVERTENCIA
No utilice ningún cojín del asiento
que reduzca la fricción entre el
asiento y el pasajero. En caso de
accidente o frenada brusca, la
cadera del pasajero podría
deslizarse por debajo de la banda
inferior del cinturón de seguridad.
Ello produciría lesiones internas
graves o mortales, ya que el
cinturón de seguridad no podría
funcionar correctamente.

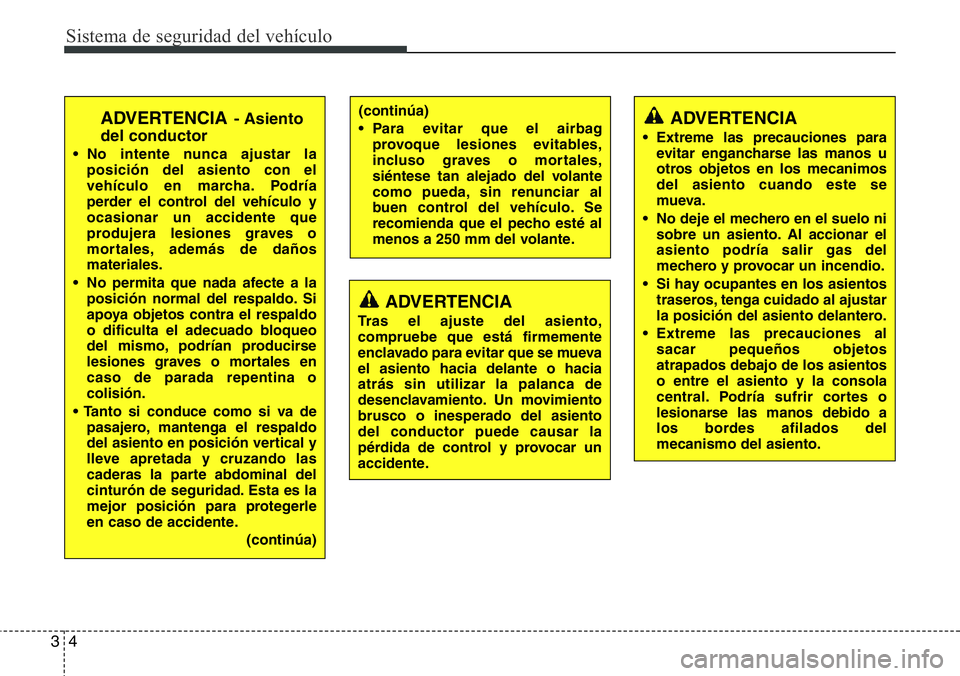

Sistema de seguridad del vehículo
4 3
ADVERTENCIA
Tras el ajuste del asiento,
compruebe que está firmemente
enclavado para evitar que se mueva
el asiento hacia delante o hacia
atrás sin utilizar la palanca de
desenclavamiento. Un movimiento
brusco o inesperado del asiento
del conductor puede causar la
pérdida de control y provocar un
accidente.
ADVERTENCIA- Asiento
del conductor
• No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
• No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.
• Tanto si conduce como si va de
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
(continúa)
(continúa)
• Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.ADVERTENCIA
• Extreme las precauciones para
evitar engancharse las manos u
otros objetos en los mecanimos
del asiento cuando este se
mueva.
• No deje el mechero en el suelo ni
sobre un asiento. Al accionar el
asiento podría salir gas del
mechero y provocar un incendio.
• Si hay ocupantes en los asientos
traseros, tenga cuidado al ajustar
la posición del asiento delantero.
• Extreme las precauciones al
sacar pequeños objetos
atrapados debajo de los asientos
o entre el asiento y la consola
central. Podría sufrir cortes o
lesionarse las manos debido a
los bordes afilados del
mecanismo del asiento.

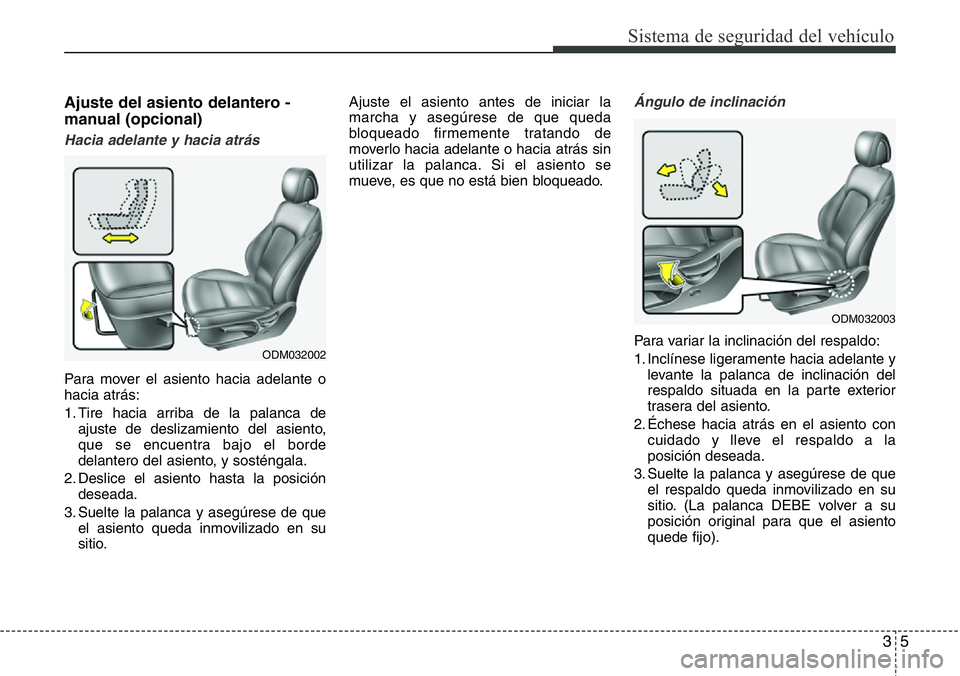

35
Sistema de seguridad del vehículo
Ajuste del asiento delantero -
manual (opcional)
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o
hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3. Suelte la palanca y asegúrese de que
el asiento queda inmovilizado en su
sitio.Ajuste el asiento antes de iniciar la
marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con
cuidado y lleve el respaldo a la
posición deseada.
3. Suelte la palanca y asegúrese de que
el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asiento
quede fijo).
ODM032003
ODM032002

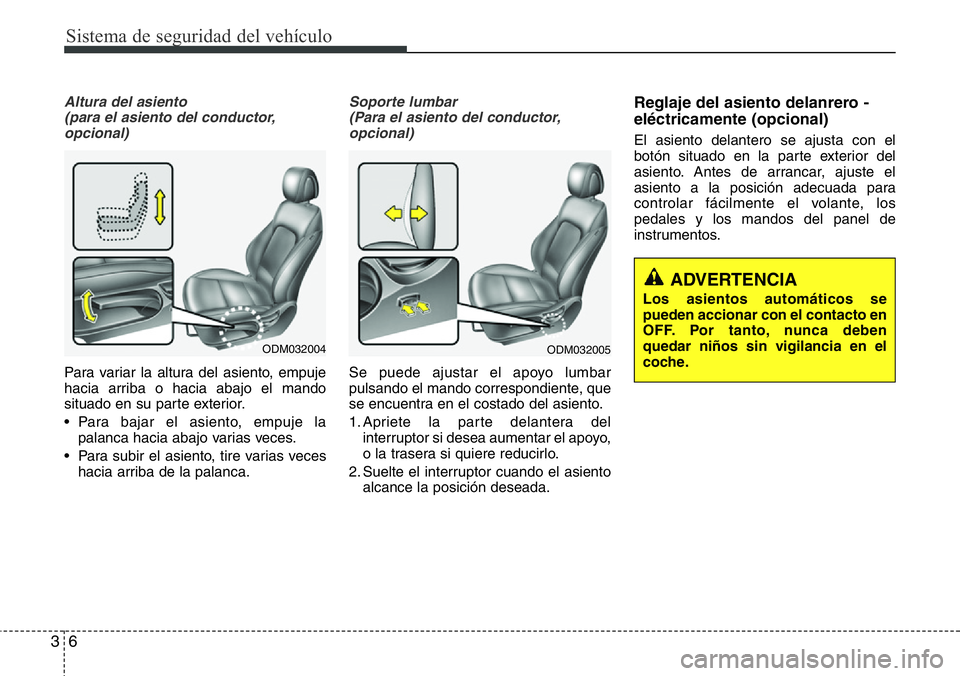

Sistema de seguridad del vehículo
6 3
Altura del asiento
(para el asiento del conductor,
opcional)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
• Para bajar el asiento, empuje la
palanca hacia abajo varias veces.
• Para subir el asiento, tire varias veces
hacia arriba de la palanca.
Soporte lumbar
(Para el asiento del conductor,
opcional)
Se puede ajustar el apoyo lumbar
pulsando el mando correspondiente, que
se encuentra en el costado del asiento.
1. Apriete la parte delantera del
interruptor si desea aumentar el apoyo,
o la trasera si quiere reducirlo.
2. Suelte el interruptor cuando el asiento
alcance la posición deseada.
Reglaje del asiento delanrero -
eléctricamente (opcional)
El asiento delantero se ajusta con el
botón situado en la parte exterior del
asiento. Antes de arrancar, ajuste el
asiento a la posición adecuada para
controlar fácilmente el volante, los
pedales y los mandos del panel de
instrumentos.
ODM032004ODM032005
ADVERTENCIA
Los asientos automáticos se
pueden accionar con el contacto en
OFF. Por tanto, nunca deben
quedar niños sin vigilancia en el
coche.

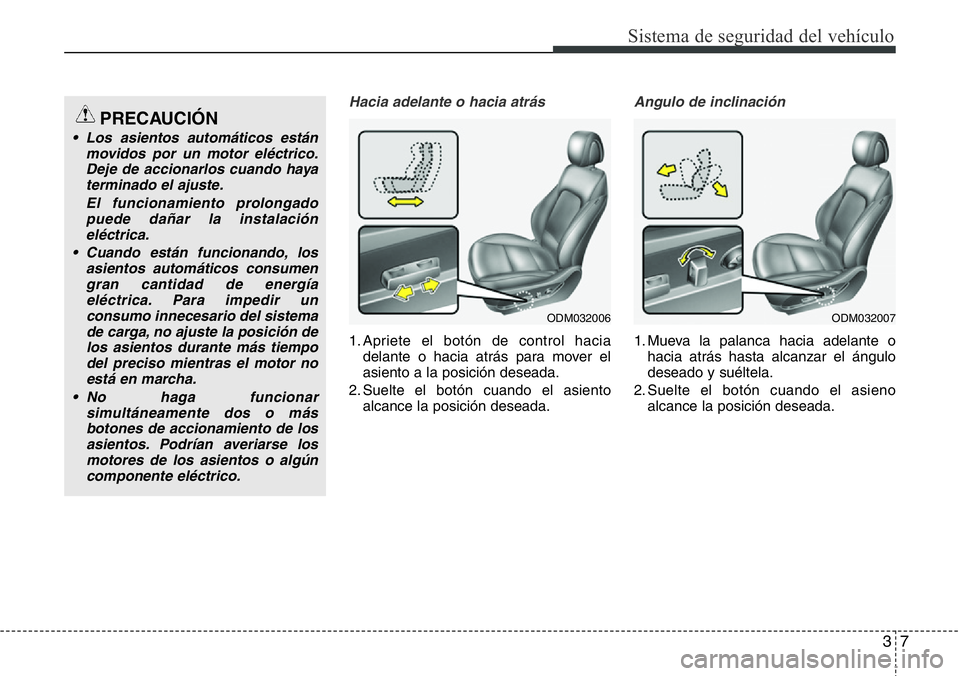

37
Sistema de seguridad del vehículo
Hacia adelante o hacia atrás
1. Apriete el botón de control hacia
delante o hacia atrás para mover el
asiento a la posición deseada.
2. Suelte el botón cuando el asiento
alcance la posición deseada.
Angulo de inclinación
1. Mueva la palanca hacia adelante o
hacia atrás hasta alcanzar el ángulo
deseado y suéltela.
2. Suelte el botón cuando el asieno
alcance la posición deseada.
PRECAUCIÓN
• Los asientos automáticos están
movidos por un motor eléctrico.
Deje de accionarlos cuando haya
terminado el ajuste.
El funcionamiento prolongado
puede dañar la instalación
eléctrica.
• Cuando están funcionando, los
asientos automáticos consumen
gran cantidad de energía
eléctrica. Para impedir un
consumo innecesario del sistema
de carga, no ajuste la posición de
los asientos durante más tiempo
del preciso mientras el motor no
está en marcha.
• No haga funcionar
simultáneamente dos o más
botones de accionamiento de los
asientos. Podrían averiarse los
motores de los asientos o algún
componente eléctrico.
ODM032006ODM032007

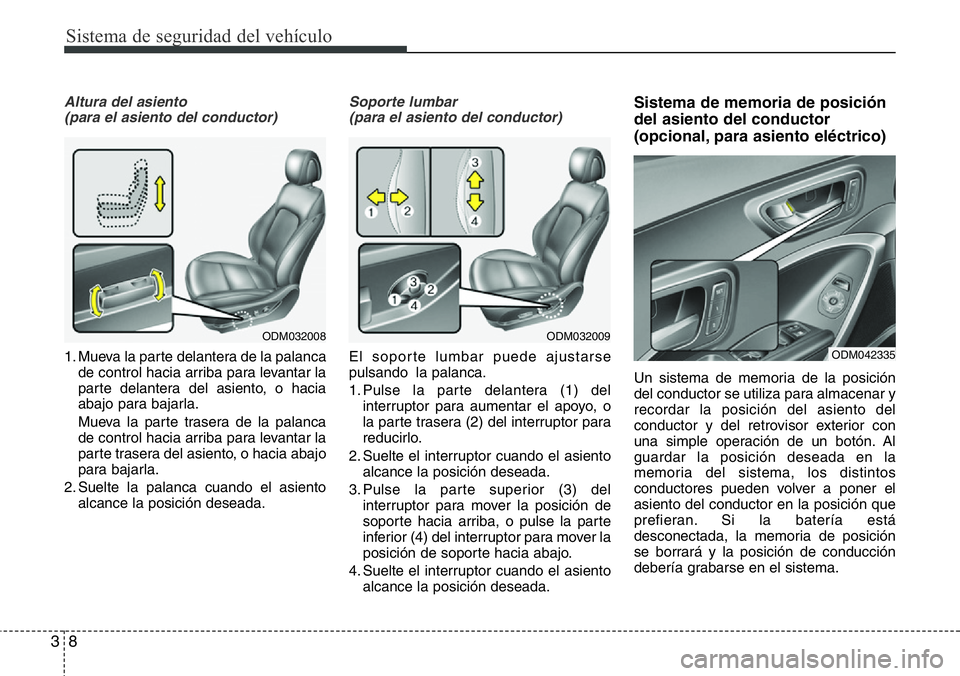

Sistema de seguridad del vehículo
8 3
Altura del asiento
(para el asiento del conductor)
1. Mueva la parte delantera de la palanca
de control hacia arriba para levantar la
parte delantera del asiento, o hacia
abajo para bajarla.
Mueva la parte trasera de la palanca
de control hacia arriba para levantar la
parte trasera del asiento, o hacia abajo
para bajarla.
2. Suelte la palanca cuando el asiento
alcance la posición deseada.
Soporte lumbar
(para el asiento del conductor)
El soporte lumbar puede ajustarse
pulsando la palanca.
1. Pulse la parte delantera (1) del
interruptor para aumentar el apoyo, o
la parte trasera (2) del interruptor para
reducirlo.
2. Suelte el interruptor cuando el asiento
alcance la posición deseada.
3. Pulse la parte superior (3) del
interruptor para mover la posición de
soporte hacia arriba, o pulse la parte
inferior (4) del interruptor para mover la
posición de soporte hacia abajo.
4. Suelte el interruptor cuando el asiento
alcance la posición deseada.
Sistema de memoria de posición
del asiento del conductor
(opcional, para asiento eléctrico)
Un sistema de memoria de la posición
del conductor se utiliza para almacenar y
recordar la posición del asiento del
conductor y del retrovisor exterior con
una simple operación de un botón. Al
guardar la posición deseada en la
memoria del sistema, los distintos
conductores pueden volver a poner el
asiento del conductor en la posición que
prefieran. Si la batería está
desconectada, la memoria de posición
se borrará y la posición de conducción
debería grabarse en el sistema.
ODM032008ODM032009
ODM042335

39

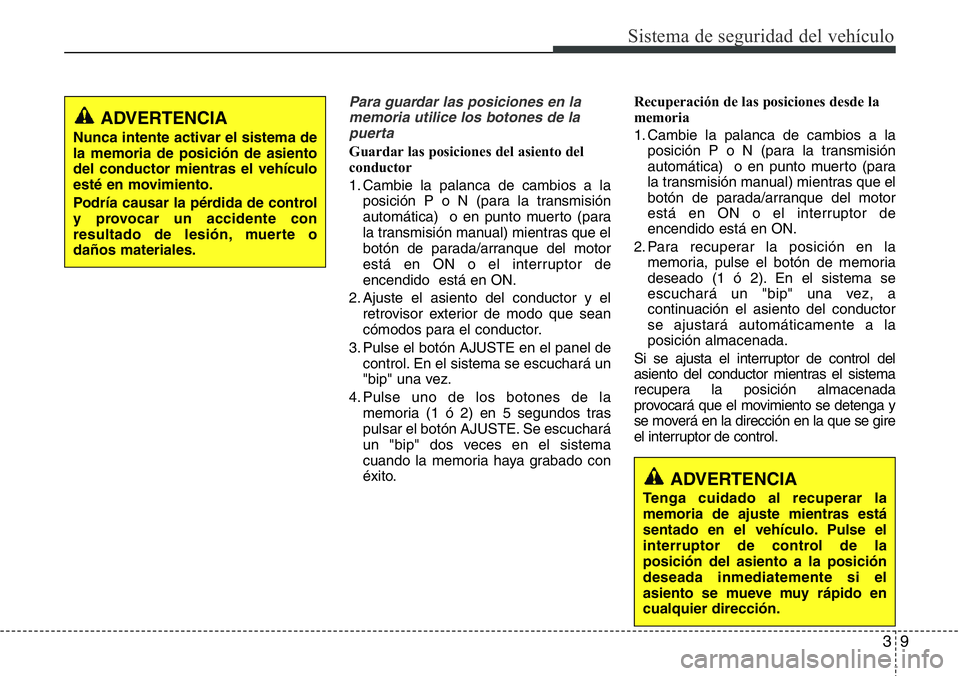

Sistema de seguridad del vehículo
Para guardar las posiciones en la
memoria utilice los botones de la
puerta
Guardar las posiciones del asiento del
conductor
1. Cambie la palanca de cambios a la
posición P o N (para la transmisión
automática) o en punto muerto (para
la transmisión manual) mientras que el
botón de parada/arranque del motor
está en ON o el interruptor de
encendido está en ON.
2. Ajuste el asiento del conductor y el
retrovisor exterior de modo que sean
cómodos para el conductor.
3. Pulse el botón AJUSTE en el panel de
control. En el sistema se escuchará un
"bip" una vez.
4. Pulse uno de los botones de la
memoria (1 ó 2) en 5 segundos tras
pulsar el botón AJUSTE. Se escuchará
un "bip" dos veces en el sistema
cuando la memoria haya grabado con
éxito.Recuperación de las posiciones desde la
memoria
1. Cambie la palanca de cambios a la
posición P o N (para la transmisión
automática) o en punto muerto (para
la transmisión manual) mientras que el
botón de parada/arranque del motor
está en ON o el interruptor de
encendido está en ON.
2. Para recuperar la posición en la
memoria, pulse el botón de memoria
deseado (1 ó 2). En el sistema se
escuchará un "bip" una vez, a
continuación el asiento del conductor
se ajustará automáticamente a la
posición almacenada.
Si se ajusta el interruptor de control del
asiento del conductor mientras el sistema
recupera la posición almacenada
provocará que el movimiento se detenga y
se moverá en la dirección en la que se gire
el interruptor de control.
ADVERTENCIA
Nunca intente activar el sistema de
la memoria de posición de asiento
del conductor mientras el vehículo
esté en movimiento.
Podría causar la pérdida de control
y provocar un accidente con
resultado de lesión, muerte o
daños materiales.
ADVERTENCIA
Tenga cuidado al recuperar la
memoria de ajuste mientras está
sentado en el vehículo. Pulse el
interruptor de control de la
posición del asiento a la posición
deseada inmediatemente si el
asiento se mueve muy rápido en
cualquier dirección.
