Pannenhilfe

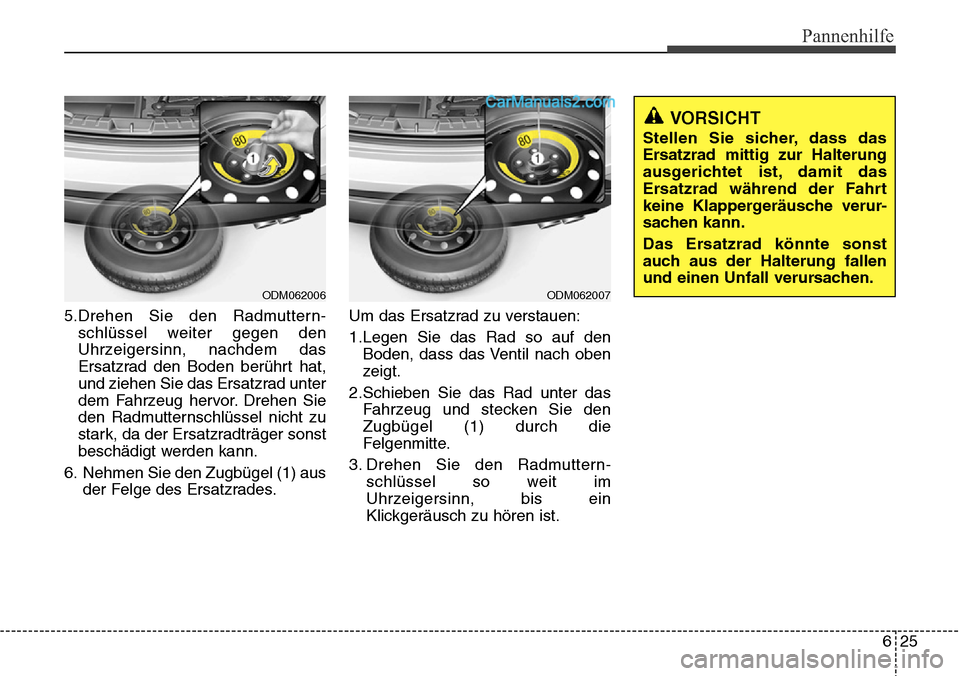

5.Drehen Sie den Radmuttern-schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad unter
dem Fahrzeug hervor. Drehen Sie
den Radmutternschlüssel nicht zu
stark, da der Ersatzradträger sonst
beschädigt werden kann.
6. Nehmen Sie den Zugbügel (1) aus der Felge des Ersatzrades. Um das Ersatzrad zu verstauen:
1.Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2.Schieben Sie das Rad unter das Fahrzeug und stecken Sie den
Zugbügel (1) durch die
Felgenmitte.
3. Drehen Sie den Radmuttern- schlüssel so weit im
Uhrzeigersinn, bis ein
Klickgeräusch zu hören ist.
VORSICHT
Stellen Sie sicher, dass das
Ersatzrad mittig zur Halterung
ausgerichtet ist, damit das
Ersatzrad während der Fahrt
keine Klappergeräusche verur-
sachen kann.
Das Ersatzrad könnte sonst
auch aus der Halterung fallen
und einen Unfall verursachen.
ODM062007ODM062006

Pannenhilfe
26
6

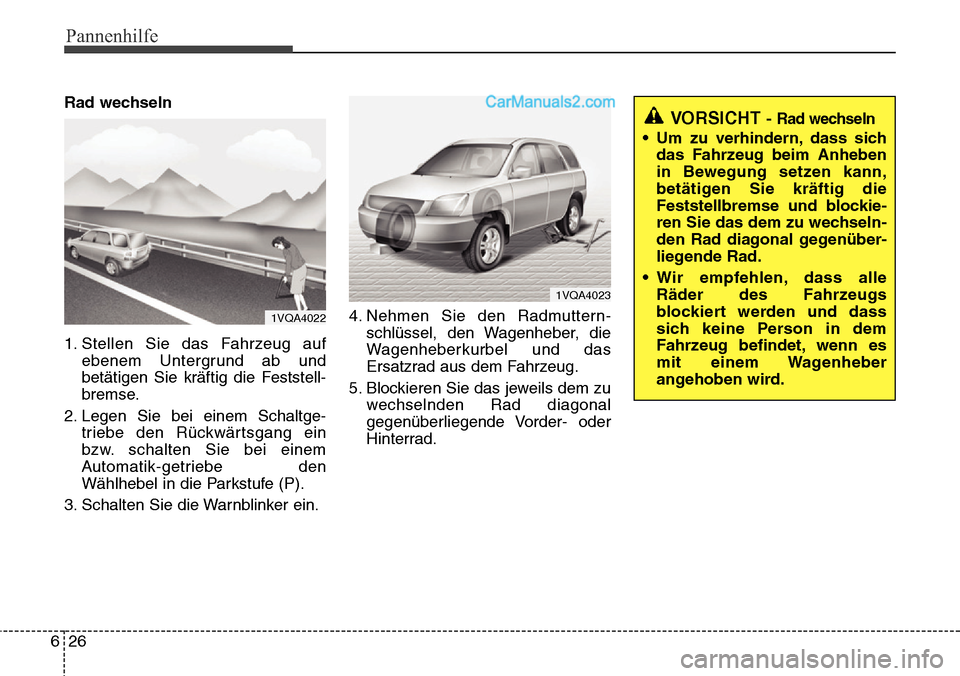

Rad wechseln
1. Stellen Sie das Fahrzeug auf
ebenem Untergrund ab und
betätigen Sie kräftig die Feststell-
bremse.
2. Legen Sie bei einem Schaltge- triebe den Rückwärtsgang ein
bzw. schalten Sie bei einem
Automatik-getriebe den
Wählhebel in die Parkstufe (P).
3. Schalten Sie die Warnblinker ein. 4. Nehmen Sie den Radmuttern-
schlüssel, den Wagenheber, die
Wagenheberkurbel und das
Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.
1VQA4022
1VQA4023
VORSICHT - Rad wechseln
• Um zu verhindern, dass sichdas Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie -
ren Sie das dem zu wechseln -
den Rad diagonal gegenüber -
liegende Rad.
• Wir empfehlen,
dass alle
Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.

627
Pannenhilfe
6. Lösen Sie alle Radmuttern umeine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt. 7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaften
Rad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege-
benen Aufnahmepunkte und
heben Sie das F ahrzeug
niemals an anderen als den
vor

gesehenen Stellen an.
ODM062008ODM062009

Pannenhilfe
28
6

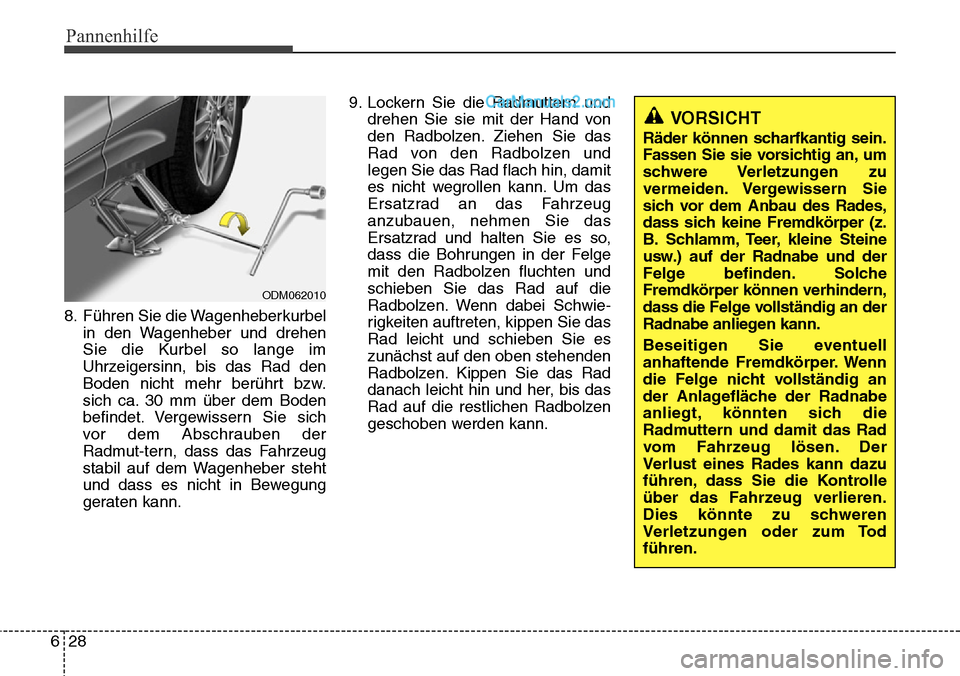

8. Führen Sie die Wagenheberkurbel
in den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw.
sich ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich
vor dem Abschrauben der
Radmut-tern, dass das Fahrzeug
stabil auf dem Wagenheber steht
und dass es nicht in Bewegung
geraten kann. 9. Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und
legen Sie das Rad flach hin, damit
es nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeug
anzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten und
schieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie-
rigkeiten auftreten, kippen Sie das
Rad leicht und schieben Sie es
zunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
VORSICHT
Räder können scharfkantig sein.
Fassen Sie sie vorsichtig an, um
schwere Verletzungen zu
vermeiden. Vergewissern Sie
sich vor dem Anbau des Rades,
dass sich keine Fremdkörper (z.
B. Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. Solche
Fremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Tod
führen.
ODM062010

629
Pannenhilfe
10. Um das Rad anzubauen,schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Rütteln Sie am Rad,
damit sich das Rad vollständig
setzen kann. Ziehen Sie danach
die Radmuttern so fest wie
möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinn
drehen. Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Wir empfehlen, das System nach
dem Radwechsel in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen. Anzugsdrehmoment
für Radmuttern:
Stahl- und Leichtmetallfelge:
88 - 107 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
ODM062011

Pannenhilfe
30
6

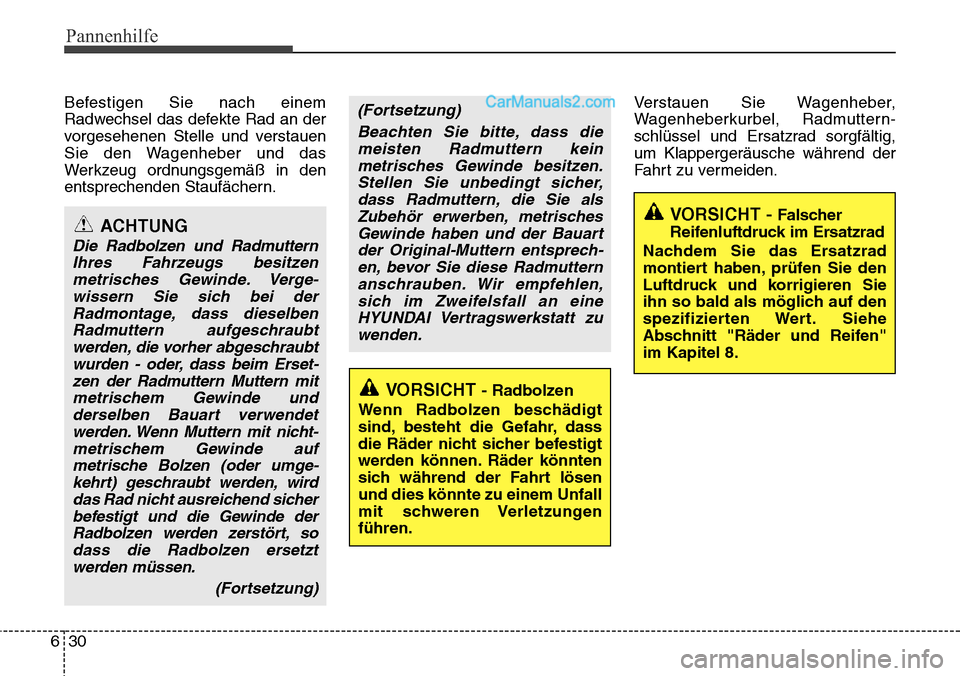

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern. Verstauen Sie Wagenheber,
Wagenheberkurbel, Radmuttern-
schlüssel und Ersatzrad sorgfältig,
um Klappergeräusche während der
Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzenmetrisches Gewinde. Verge-wissern Sie sich bei derRadmontage
, dass dieselben
Radmuttern aufgeschraubt werden, die vorher abgeschraubtwurden - oder, dass beim Erset -
zen der Radmuttern Muttern mit metrischem Gewinde undder

selben Bauart verwendet
werden. Wenn Muttern mit nicht- metrischem Gewinde aufmetrische Bolzen (oder umge-kehrt) geschraubt werden, wirddas Rad nicht ausreichend sic
her
befestigt und die Gewinde der Radbolzen werden zerstört, sodass die Radbolzen ersetztwerden müssen.
(Fortsetzung)
(Fortsetzung)Beachten Sie bitte, dass diemeisten Radmuttern keinmetrisches Gewinde besitzen.Stellen Sie unbedingt sicher,dass Radmuttern, die Sie alsZubehör erwerben, metrischesGewinde haben und der Bauartder Original-Muttern entsprech -
en, bevor Sie diese Radmuttern ansc hrauben. Wir empfehlen,
sic

h im Zweifelsfall an eine
HYUNDAI Vertragswerkstatt zu wenden.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösen
und dies könnte zu einem Unfall
mit schweren Verletzungen
führen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"
im Kapitel 8.

631
Pannenhilfe

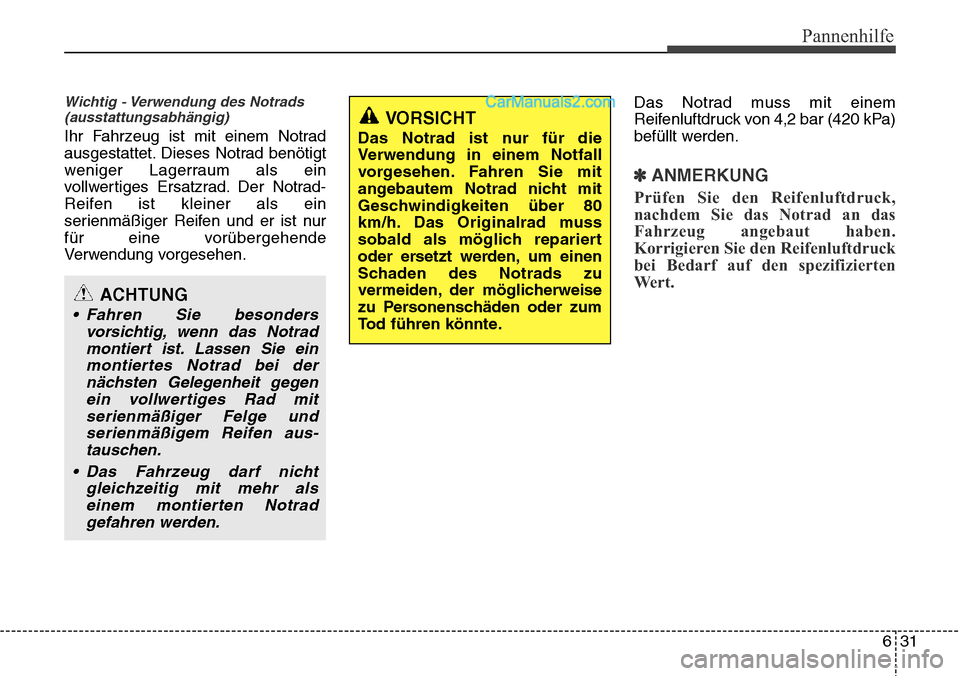

Wichtig - Verwendung des Notrads(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem Notrad
ausgestattet. Dieses Notrad benötigt
weniger Lagerraum als ein
vollwertiges Ersatzrad. Der Notrad-
Reifen ist kleiner als ein
serienmäßiger Reifen und er ist nur
für eine vorübergehende
Verwendung vorgesehen. Das Notrad muss mit einem
Reifenluftdruck von 4,2 bar (420 kPa)
befüllt werden.
✽ANMERKUNG
Prüfen Sie den Reifenluftdruck,
nachdem Sie das Notrad an das
Fahrzeug angebaut haben.
Korrigieren Sie den Reifenluftdruck
bei Bedarf auf den spezifizierten
Wert.
ACHTUNG
• Fahren Sie besonders
vorsichtig, wenn das Notradmontiert ist. Lassen Sie einmontiertes Notrad bei dernächsten Gelegenheit gegenein vollwertiges Rad mitserienmäßiger Felge undserienmäßigem Reifen aus-tauschen.
• Das Fahrz
eug darf nicht
gleichzeitig mit mehr als einem montierten Notradgefahren werden.
VORSICHT
Das Notrad ist nur für die
Verwendung in einem Notfall
vorgesehen. Fahren Sie mit
angebautem Notrad nicht mit
Geschwindigkeiten über 80
km/h. Das Originalrad muss
sobald als möglich repariert
oder ersetzt werden, um einen
Schaden des Notrads zu
vermeiden, der möglicherweise
zu Personenschäden oder zum
Tod führen könnte.

Pannenhilfe
32
6

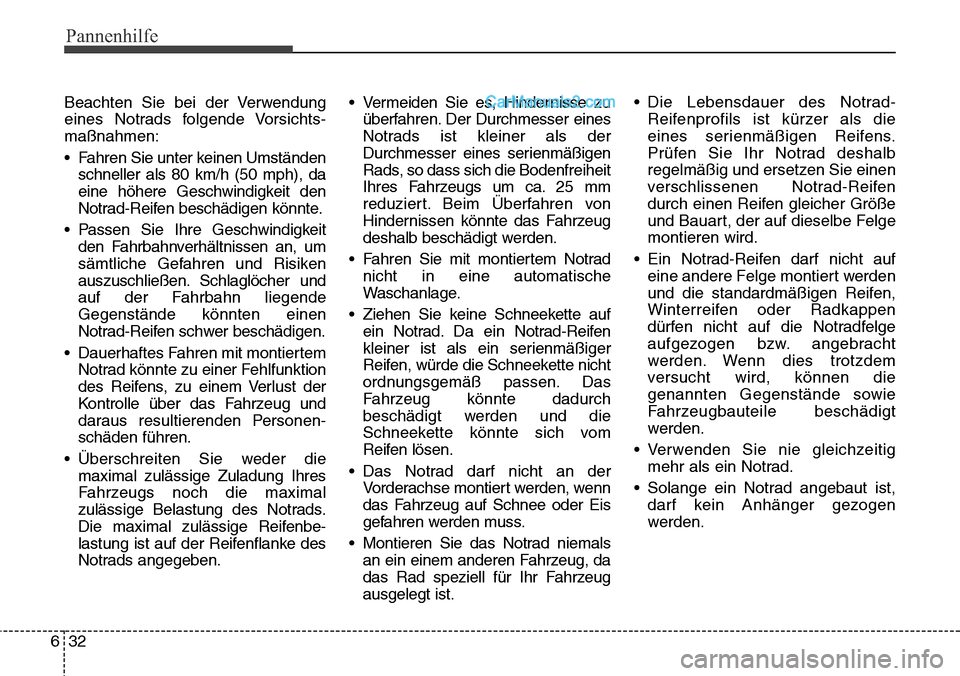

Beachten Sie bei der Verwendung
eines Notrads folgende Vorsichts-
maßnahmen:
• Fahren Sie unter keinen Umständen
schneller als 80 km/h (50 mph), da
eine höhere Geschwindigkeit den
Notrad-Reifen beschädigen könnte.
• Passen Sie Ihre Geschwindigkeit den Fahrbahnverhältnissen an, um
sämtliche Gefahren und Risiken
auszuschließen. Schlaglöcher und
auf der Fahrbahn liegende
Gegenstände könnten einen
Notrad-Reifen schwer beschädigen.
• Dauerhaftes Fahren mit montiertem Notrad könnte zu einer Fehlfunktion
des Reifens, zu einem Verlust der
Kontrolle über das Fahrzeug und
daraus resultierenden Personen-
schäden führen.
• Überschreiten Sie weder die maximal zulässige Zuladung Ihres
Fahrzeugs noch die maximal
zulässige Belastung des Notrads.
Die maximal zulässige Reifenbe-
lastung ist auf der Reifenflanke des
Notrads angegeben. • Vermeiden Sie es, Hindernisse zu
überfahren. Der Durchmesser eines
Notrads ist kleiner als der
Durchmesser eines serienmäßigen
Rads, so dass sich die Bodenfreiheit
Ihres Fahrzeugs um ca. 25 mm
reduziert. Beim Überfahren von
Hindernissen könnte das Fahrzeug
deshalb beschädigt werden.
• Fahren Sie mit montiertem Notrad nicht in eine automatische
Waschanlage.
• Ziehen Sie keine Schneekette auf ein Notrad. Da ein Notrad-Reifen
kleiner ist als ein serienmäßiger
Reifen, würde die Schneekette nicht
ordnungsgemäß passen. Das
Fahrzeug könnte dadurch
beschädigt werden und die
Schneekette könnte sich vom
Reifen lösen.
• Das Notrad darf nicht an der Vorderachse montiert werden, wenn
das Fahrzeug auf Schnee oder Eis
gefahren werden muss.
• Montieren Sie das Notrad niemals an ein einem anderen Fahrzeug, da
das Rad speziell für Ihr Fahrzeug
ausgelegt ist. • Die Lebensdauer des Notrad-
Reifenprofils ist kürzer als die
eines serienmäßigen Reifens.
Prüfen Sie Ihr Notrad deshalb
regelmäßig und ersetzen Sie einen
verschlissenen Notrad-Reifen
durch einen Reifen gleicher Größe
und Bauart, der auf dieselbe Felge
montieren wird.
• Ein Notrad-Reifen darf nicht auf eine andere Felge montiert werden
und die standardmäßigen Reifen,
Winterreifen oder Radkappen
dürfen nicht auf die Notradfelge
aufgezogen bzw. angebracht
werden. Wenn dies trotzdem
versucht wird, können die
genannten Gegenstände sowie
Fahrzeugbauteile beschädigt
werden.
• Verwenden Sie nie gleichzeitig mehr als ein Notrad.
• Solange ein Notrad angebaut ist, darf kein Anhänger gezogen
werden.

633
Pannenhilfe

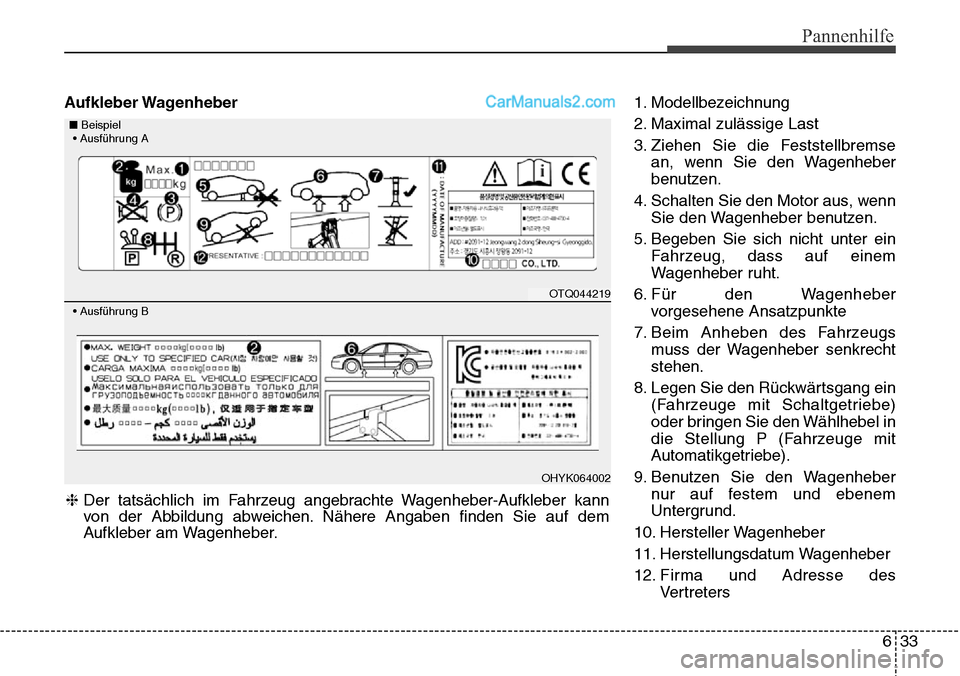

Aufkleber Wagenheber1. Modellbezeichnung
2. Maximal zulässige Last
3. Ziehen Sie die Feststellbremse
an, wenn Sie den Wagenheber
benutzen.
4. Schalten Sie den Motor aus, wenn Sie den Wagenheber benutzen.
5. Begeben Sie sich nicht unter ein Fahrzeug, dass auf einem
Wagenheber ruht.
6. Für den Wagenheber vorgesehene Ansatzpunkte
7. Beim Anheben des Fahrzeugs muss der Wagenheber senkrecht
stehen.
8. Legen Sie den Rückwärtsgang ein (Fahrzeuge mit Schaltgetriebe)
oder bringen Sie den Wählhebel in
die Stellung P (Fahrzeuge mit
Automatikgetriebe).
9. Benutzen Sie den Wagenheber nur auf festem und ebenem
Untergrund.
10. Hersteller Wagenheber
11. Herstellungsdatum Wagenheber
12. Firma und Adresse des Vertreters
❈
Der tatsächlich im Fahrzeug angebrachte Wagenheber-Aufkleber kann
von der Abbildung abweichen. Nähere Angaben finden Sie auf dem
Aufkleber am Wagenheber.
OTQ044219
OHYK064002
• Ausführung A■Beispiel
• Ausführung B

Pannenhilfe
34
6

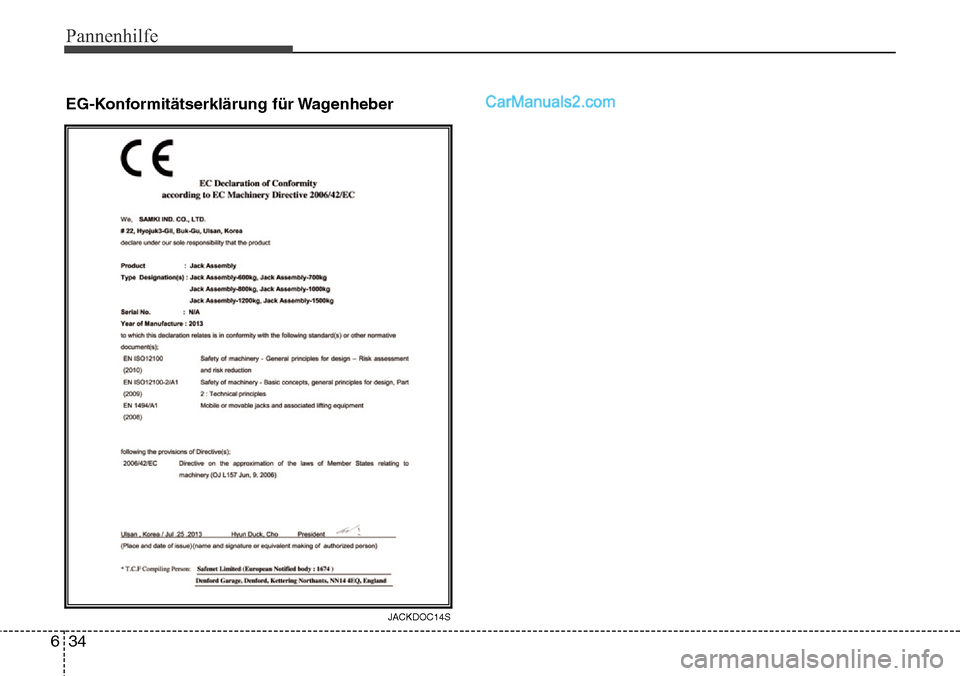

EG-Konformitätserklärung für Wagenheber
JACKDOC14S
