Hyundai Santa Fe 2016 Betriebsanleitung (in German)

79
Wartung

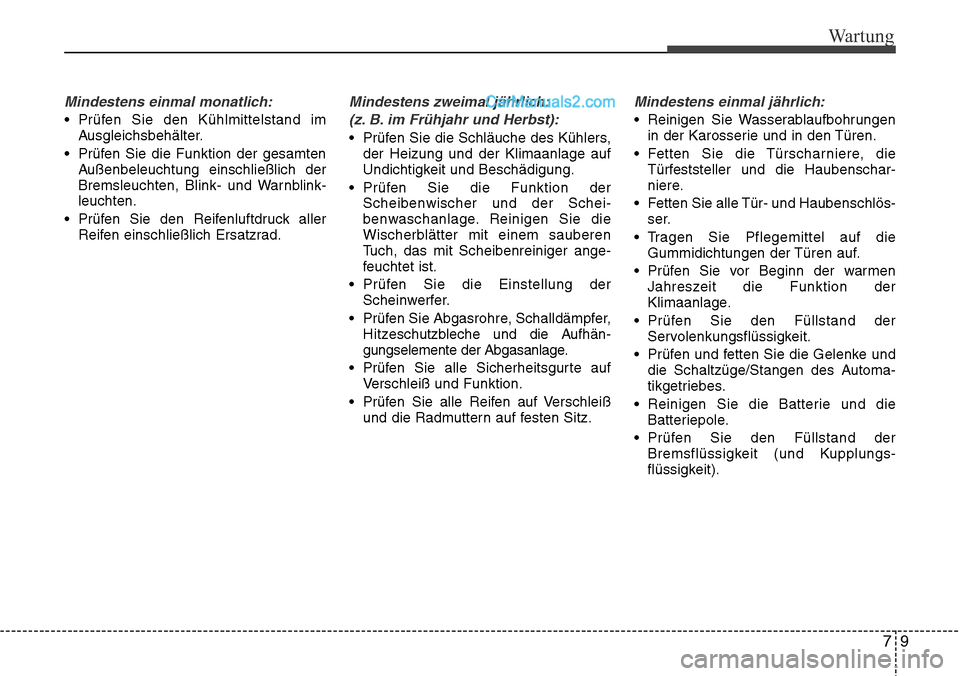

Mindestens einmal monatlich:
• Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
• Prüfen Sie die Funktion der gesamten Außenbeleuchtung einschließlich der
Bremsleuchten, Blink- und Warnblink-
leuchten.
• Prüfen Sie den Reifenluftdruck aller Reifen einschließlich Ersatzrad.
Mindestens zweimal jährlich:
(z. B. im Frühjahr und Herbst):
• Prüfen Sie die Schläuche des Kühlers, der Heizung und der Klimaanlage auf
Undichtigkeit und Beschädigung.
• Prüfen Sie die Funktion der Scheibenwischer und der Schei-
benwaschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger ange-
feuchtet ist.
• Prüfen Sie die Einstellung der Scheinwerfer.
• Prüfen Sie Abgasrohre, Schalldämpfer, Hitz eschutzbleche und die Aufhän-
gungselemente der Abgasanlage.
• Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
• Prüfen Sie alle Reifen auf Verschleiß und die Radmuttern auf festen Sitz.
Mindestens einmal jährlich:
• Reinigen Sie Wasserablaufbohrungenin der Karosserie und in den Türen.
• Fetten Sie die Türscharniere, die Türfeststeller und die Haubenschar-
niere.
• Fetten Sie alle Tür- und Haubenschlös- ser.
• Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
• Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
• Prüfen Sie den Füllstand der Servolenkungsflüssigkeit.
• Prüfen und fetten Sie die Gelenke und die Schaltzüge/Stangen des Automa-
tikgetriebes.
• Reinigen Sie die Batterie und die Batteriepole.
• Prüfen Sie den Füllstand der Bremsflüssigkeit (und Kupplungs-
flüssigkeit).

Wartung
10
7

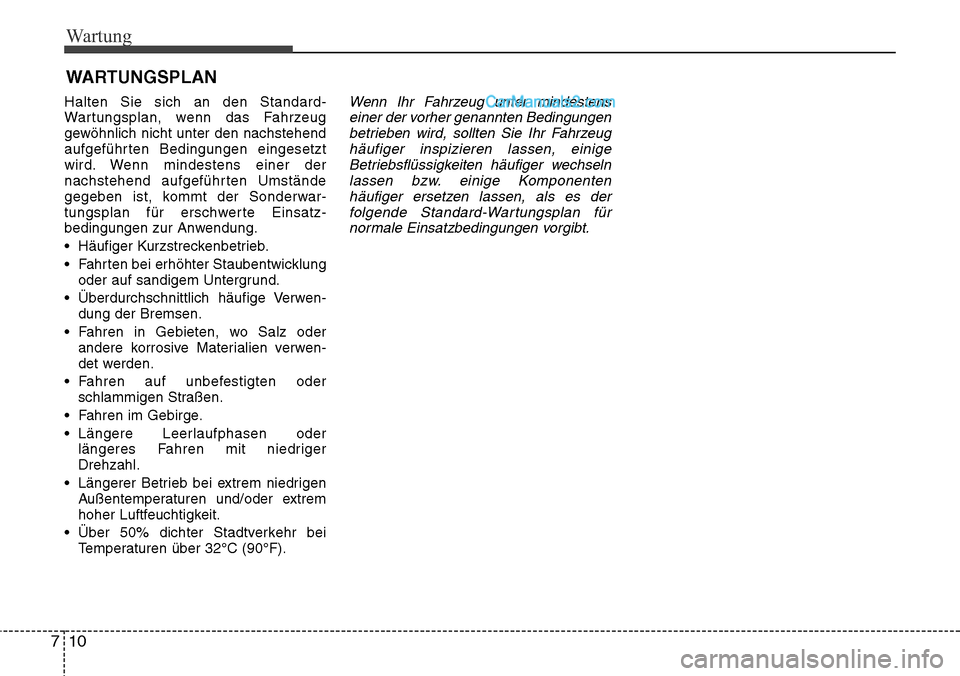

WARTUNGSPLAN
Halten Sie sich an den Standard-
Wartungsplan, wenn das Fahrzeug
gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt
wird. Wenn mindestens einer der
nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwar-
tungsplan für erschwerte Einsatz-
bedingungen zur Anwendung.
• Häufiger Kurzstreckenbetrieb.
• Fahrten bei erhöhter Staubentwicklung
oder auf sandigem Untergrund.
• Überdurchschnittlich häufige Verwen- dung der Bremsen.
• Fahren in Gebieten, wo Salz oder andere korrosive Materialien verwen-
det werden.
• Fahren auf unbefestigten oder schlammigen Straßen.
• Fahren im Gebirge.
• Längere Leerlaufphasen oder längeres Fahren mit niedriger
Drehzahl.
• Längerer Betrieb bei extrem niedrigen Außentemperaturen und/oder extrem
hoher Luftfeuchtigkeit.
• Über 50% dichter Stadtverkehr bei Temperaturen über 32°C (90°F).Wenn Ihr Fahrzeug unter mindestenseiner der vorher genannten Bedingungenbetrieben wird, sollten Sie Ihr Fahrzeughäufiger inspizieren lassen, einigeBetriebsflüssigkeiten häufiger wechselnlassen bzw. einige Komponentenhäufiger ersetzen lassen, als es der folgende Standard-Wartungsplan fürnormale Einsatzbedingungen vorgibt.

711
Wartung

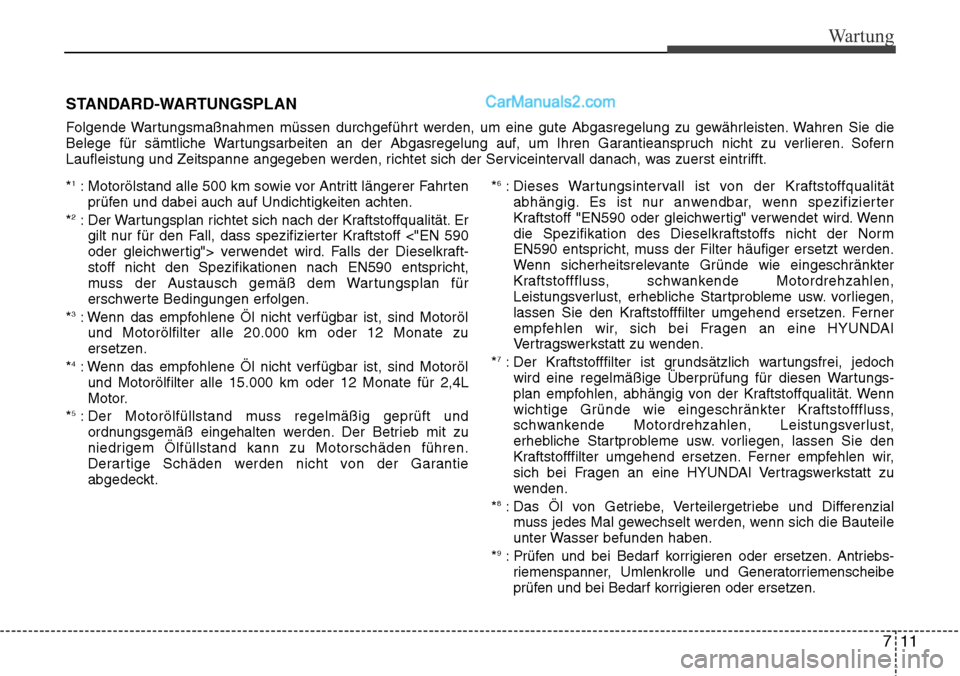

STANDARD-WARTUNGSPLAN
Folgende Wartungsmaßnahmen müssen durchgeführt werden, um eine gute Abgasregelung zu gewährleisten. Wahren Sie die
Belege für sämtliche Wartungsarbeiten an der Abgasregelung auf, um Ihren Garantieanspruch nicht zu verlieren. Sofern
Laufleistung und Zeitspanne angegeben werden, richtet sich der Serviceintervall danach, was zuerst eintrifft.
*
1: Motorölstand alle 500 km sowie vor Antritt längerer Fahrtenprüfen und dabei auch auf Undichtigkeiten achten.
*
2: Der Wartungsplan richtet sich nach der Kraftstoffqualität. Er gilt nur für den Fall, dass spezifizierter Kraftstoff <"EN 590
oder gleichwertig"> verwendet wird. Falls der Dieselkraft-
stoff nicht den Spezifikationen nach EN590 entspricht,
muss der Austausch gemäß dem Wartungsplan für
erschwerte Bedingungen erfolgen.
*
3: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 20.000 km oder 12 Monate zu
ersetzen.
*
4: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 15.000 km oder 12 Monate für 2,4L
Motor.
*
5: Der Motorölfüllstand muss regelmäßig geprüft und ordnungsgemäß eingehalten werden. Der Betrieb mit zu
niedrigem Ölfüllstand kann zu Motorschäden führen.
Derartige Schäden werden nicht von der Garantie
abgedeckt. *
6: Dieses Wartungsintervall ist von der Kraftstoffqualität
abhängig. Es ist nur anwendbar, wenn spezifizierter
Kraftstoff "EN590 oder gleichwertig" verwendet wird. Wenn
die Spezifikation des Dieselkraftstoffs nicht der Norm
EN590 entspricht, muss der Filter häufiger ersetzt werden.
Wenn sicherheitsrelevante Gründe wie eingeschränkter
Kraftstofffluss, schwankende Motordrehzahlen,
Leistungsverlust, erhebliche Startprobleme usw. vorliegen,
lassen Sie den Kraftstofffilter umgehend ersetzen. Ferner
empfehlen wir, sich bei Fragen an eine HYUNDAI
Vertragswerkstatt zu wenden.
*
7: Der Kraftstofffilter ist grundsätzlich wartungsfrei, jedoch wird eine regelmäßige Überprüfung für diesen Wartungs-
plan empfohlen, abhängig von der Kraftstoffqualität. Wenn
wichtige Gründe wie eingeschränkter Kraftstofffluss,
schwankende Motordrehzahlen, Leistungsverlust,
erhebliche Startprobleme usw. vorliegen, lassen Sie den
Kraftstofffilter umgehend ersetzen. Ferner empfehlen wir,
sich bei Fragen an eine HYUNDAI Vertragswerkstatt zu
wenden.
*
8: Das Öl von Getriebe, Verteilergetriebe und Differenzial muss jedes Mal gewechselt werden, wenn sich die Bauteile
unter Wasser befunden haben.
*
9: Prüfen und bei Bedarf korrigieren oder ersetzen. Antriebs- riemenspanner, Umlenkrolle und Generatorriemenscheibe
prüfen und bei Bedarf korrigieren oder ersetzen.

Wartung
12
7

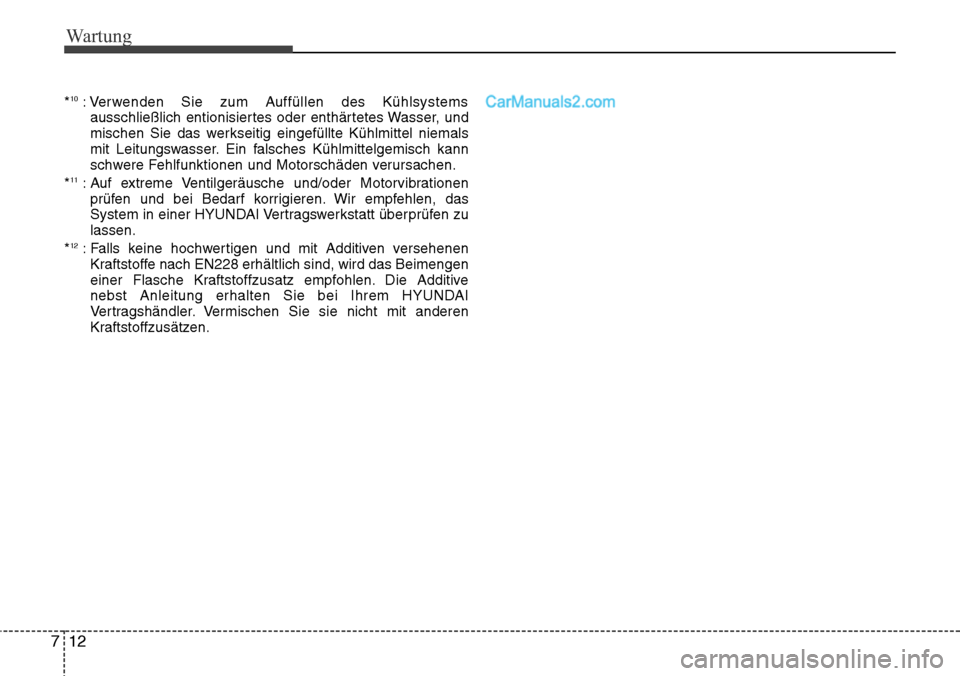

*10: Verwenden Sie zum Auffüllen des Kühlsystems
ausschließlich entionisiertes oder enthärtetes Wasser, und
mischen Sie das werkseitig eingefüllte Kühlmittel niemals
mit Leitungswasser. Ein falsches Kühlmittelgemisch kann
schwere Fehlfunktionen und Motorschäden verursachen.
*
11: Auf extreme Ventilgeräusche und/oder Motorvibrationen prüfen und bei Bedarf korrigieren. Wir empfehlen, das
System in einer HYUNDAI Vertragswerkstatt überprüfen zu
lassen.
*
12: Falls keine hochwertigen und mit Additiven versehenen Kraftstoffe nach EN228 erhältlich sind, wird das Beimengen
einer Flasche Kraftstoffzusatz empfohlen. Die Additive
nebst Anleitung erhalten Sie bei Ihrem HYUNDAI
Vertragshändler. Vermischen Sie sie nicht mit anderen
Kraftstoffzusätzen.

713
Wartung

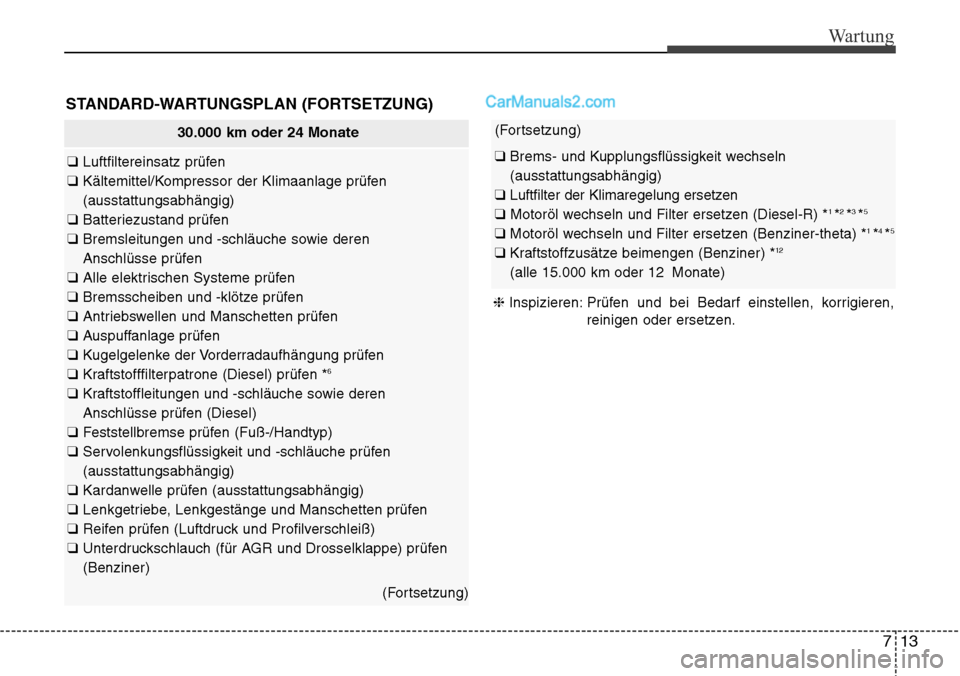

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
30.000 km oder 24 Monate
❑ Luftfiltereinsatz prüfen
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilterpatrone (Diesel) prüfen *
6
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Diesel)
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kraftstoffzusätze beimengen (Benziner) *12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

Wartung
14
7

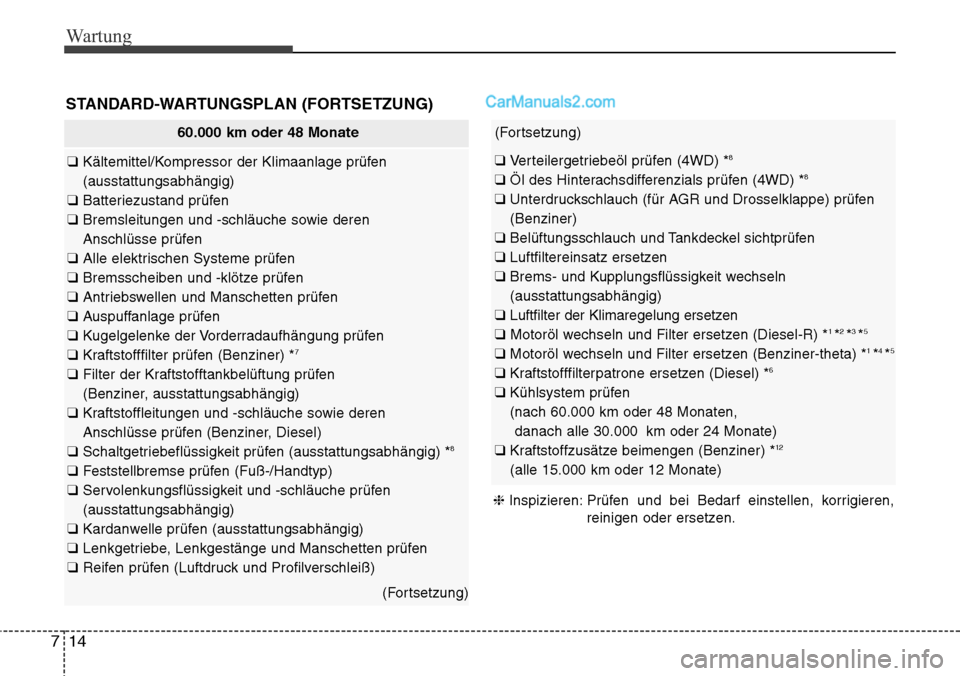

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
60.000 km oder 48 Monate
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilter prüfen (Benziner) *
7
❑ Filter der Kraftstofftankbelüftung prüfen
(Benziner, ausstattungsabhängig)
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Benziner, Diesel)
❑ Schaltgetriebeflüssigkeit prüfen (ausstattungsabhängig) *
8
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
(Fortsetzung)
(Fortsetzung)
❑ Verteilergetriebeöl prüfen (4WD) *8
❑ Öl des Hinterachsdifferenzials prüfen (4WD) *8
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
❑ Belüftungsschlauch und Tankdeckel sichtprüfen
❑ Luftfiltereinsatz ersetzen
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kraftstofffilterpatrone ersetzen (Diesel) *6
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

715
Wartung

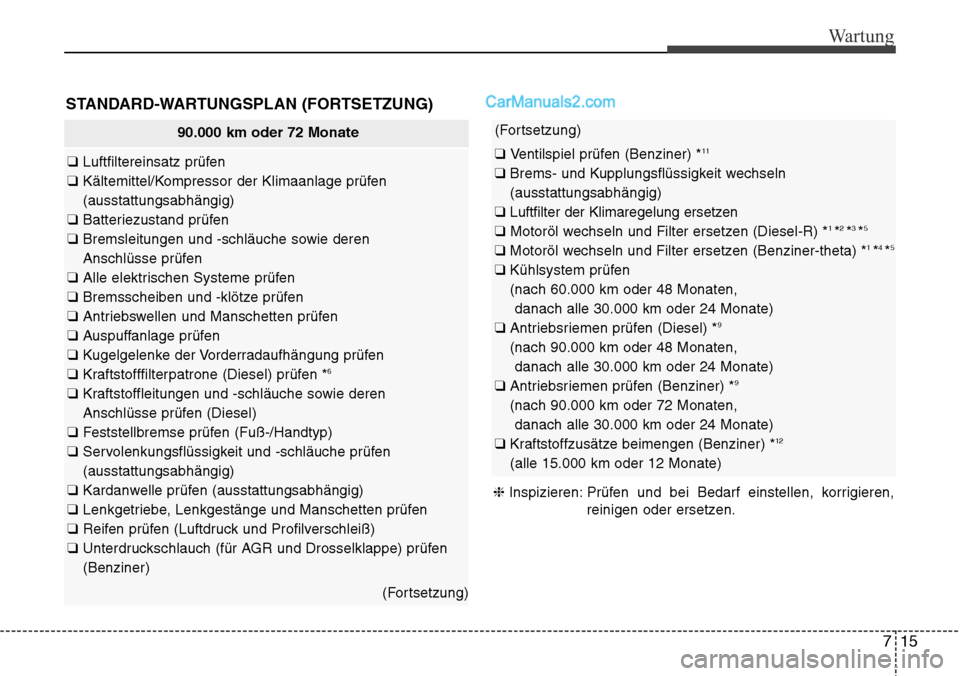

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
90.000 km oder 72 Monate
❑ Luftfiltereinsatz prüfen
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilterpatrone (Diesel) prüfen *
6
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Diesel)
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Ventilspiel prüfen (Benziner) *11
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

Wartung
16
7

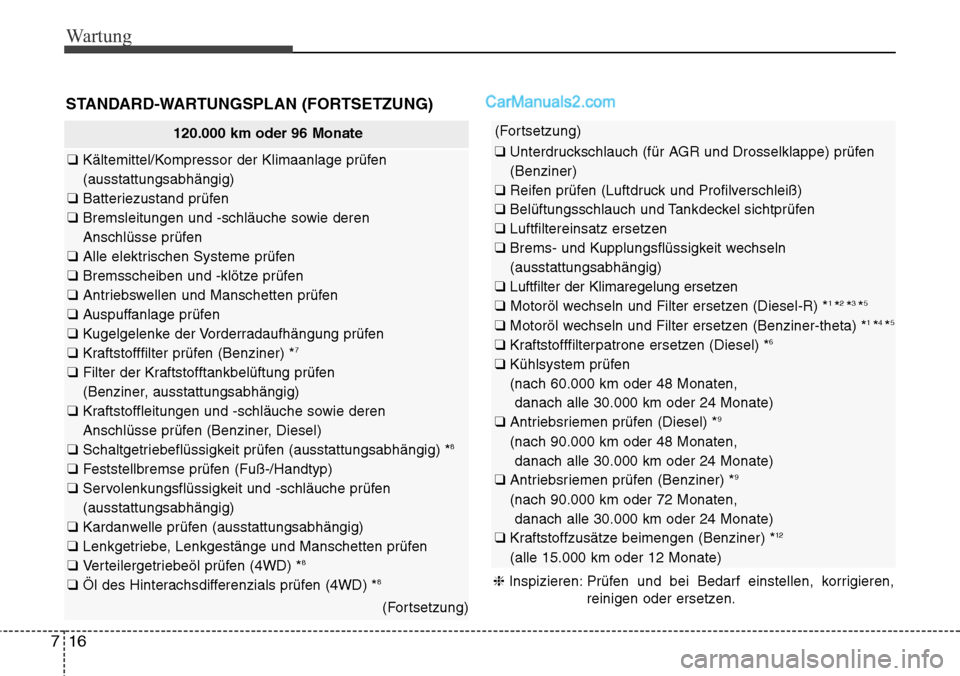

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
120.000 km oder 96 Monate
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilter prüfen (Benziner) *
7
❑ Filter der Kraftstofftankbelüftung prüfen
(Benziner, ausstattungsabhängig)
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Benziner, Diesel)
❑ Schaltgetriebeflüssigkeit prüfen (ausstattungsabhängig) *
8
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Verteilergetriebeöl prüfen (4WD) *
8
❑ Öl des Hinterachsdifferenzials prüfen (4WD) *8
(Fortsetzung)
(Fortsetzung)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Belüftungsschlauch und Tankdeckel sichtprüfen
❑ Luftfiltereinsatz ersetzen
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kraftstofffilterpatrone ersetzen (Diesel) *6
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

717
Wartung

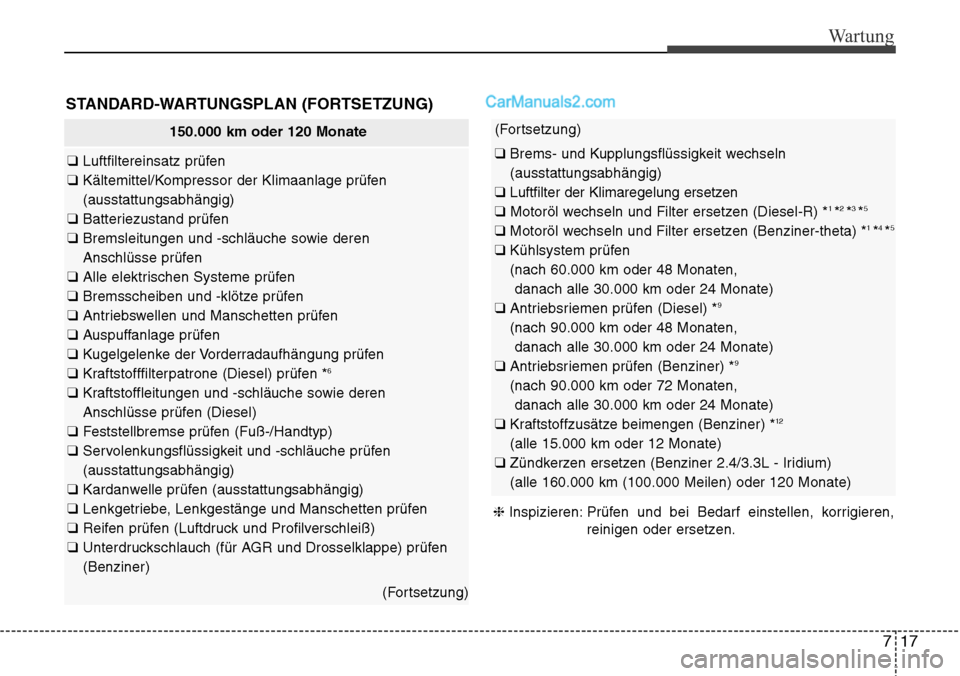

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
150.000 km oder 120 Monate
❑ Luftfiltereinsatz prüfen
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilterpatrone (Diesel) prüfen *
6
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Diesel)
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❑ Zündkerzen ersetzen (Benziner 2.4/3.3L - Iridium)
(alle 160.000 km (100.000 Meilen) oder 120 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

Wartung
18
7

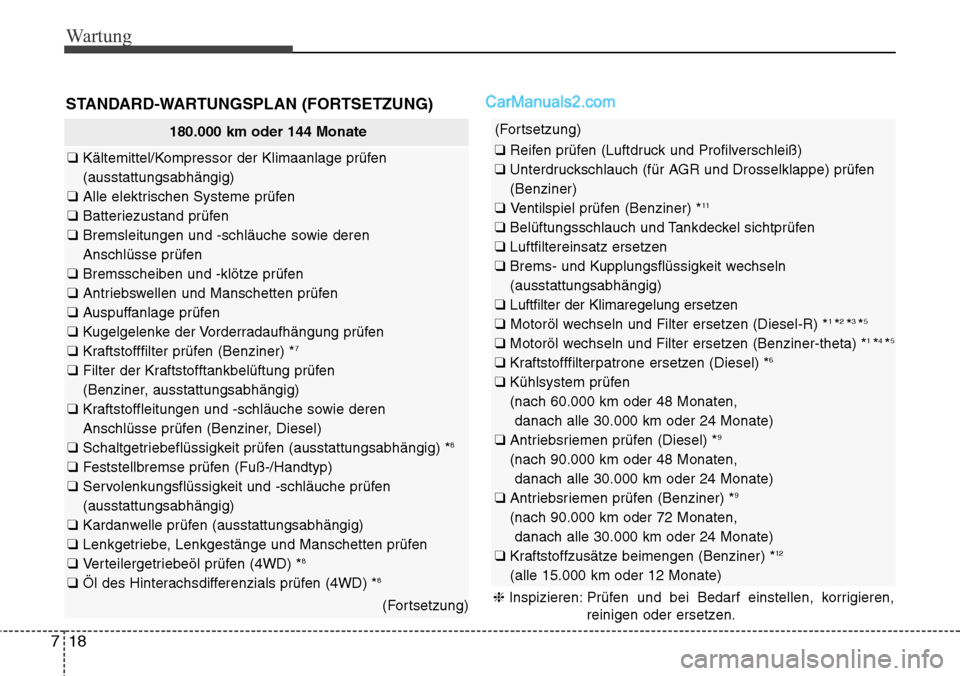

STANDARD-WARTUNGSPLAN (FORTSETZUNG)
180.000 km oder 144 Monate
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Alle elektrischen Systeme prüfen
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilter prüfen (Benziner) *
7
❑ Filter der Kraftstofftankbelüftung prüfen
(Benziner, ausstattungsabhängig)
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Benziner, Diesel)
❑ Schaltgetriebeflüssigkeit prüfen (ausstattungsabhängig) *
8
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Verteilergetriebeöl prüfen (4WD) *
8
❑ Öl des Hinterachsdifferenzials prüfen (4WD) *8
(Fortsetzung)
(Fortsetzung)
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
❑ Ventilspiel prüfen (Benziner) *
11
❑ Belüftungsschlauch und Tankdeckel sichtprüfen
❑ Luftfiltereinsatz ersetzen
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kraftstofffilterpatrone ersetzen (Diesel) *6
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.
