Hyundai Santa Fe 2016 Manuale del proprietario (in Italian)

Dotazioni della vostra vettura
156 4

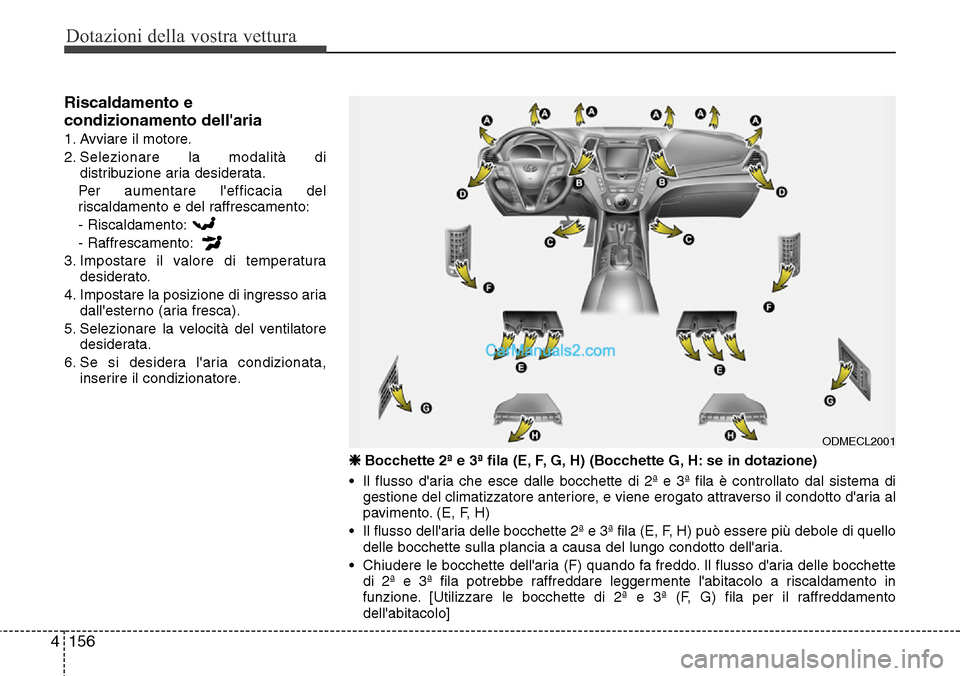

Riscaldamento e
condizionamento dell'aria
1. Avviare il motore.
2. Selezionare la modalità di
distribuzione aria desiderata.
Per aumentare l'efficacia del
riscaldamento e del raffrescamento:
- Riscaldamento:
- Raffrescamento:
3. Impostare il valore di temperatura
desiderato.
4. Impostare la posizione di ingresso aria
dall'esterno (aria fresca).
5. Selezionare la velocità del ventilatore
desiderata.
6. Se si desidera l'aria condizionata,
inserire il condizionatore.
ODMECL2001
❈ Bocchette 2ª e 3ª fila (E, F, G, H) (Bocchette G, H: se in dotazione)
• Il flusso d'aria che esce dalle bocchette di 2ª e 3ª fila è controllato dal sistema di
gestione del climatizzatore anteriore, e viene erogato attraverso il condotto d'aria al
pavimento. (E, F, H)
• Il flusso dell'aria delle bocchette 2ª e 3ª fila (E, F, H) può essere più debole di quello
delle bocchette sulla plancia a causa del lungo condotto dell'aria.
• Chiudere le bocchette dell'aria (F) quando fa freddo. Il flusso d'aria delle bocchette
di 2ª e 3ª fila potrebbe raffreddare leggermente l'abitacolo a riscaldamento in
funzione. [Utilizzare le bocchette di 2ª e 3ª (F, G) fila per il raffreddamento
dell'abitacolo]

4157
Dotazioni della vostra vettura

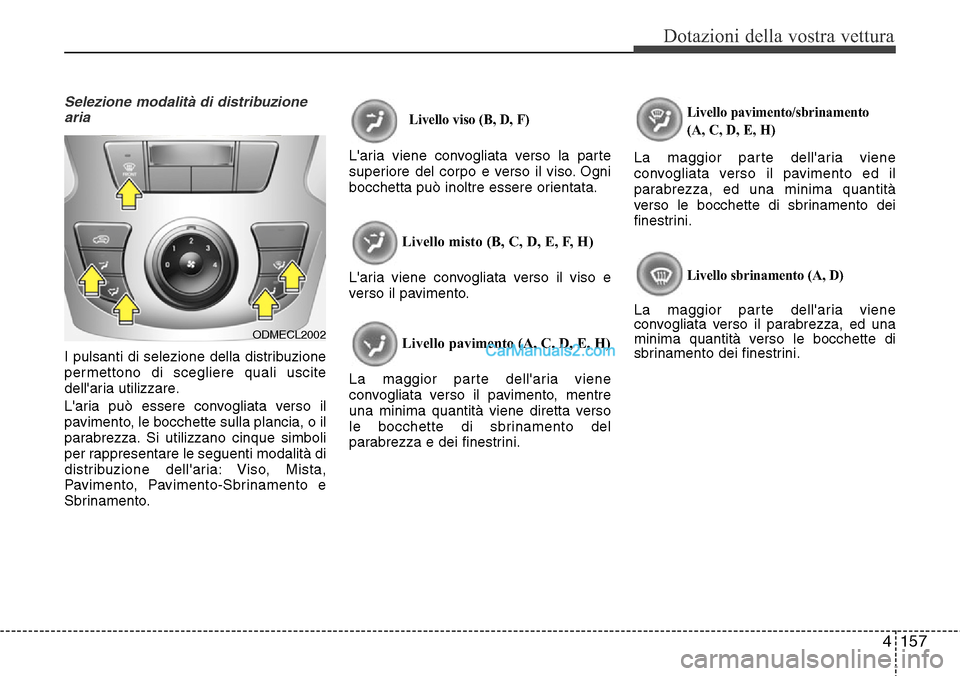

Selezione modalità di distribuzione
aria
I pulsanti di selezione della distribuzione
permettono di scegliere quali uscite
dell'aria utilizzare.
L'aria può essere convogliata verso il
pavimento, le bocchette sulla plancia, o il
parabrezza. Si utilizzano cinque simboli
per rappresentare le seguenti modalità di
distribuzione dell'aria: Viso, Mista,
Pavimento, Pavimento-Sbrinamento e
Sbrinamento.
Livello viso (B, D, F)
L'aria viene convogliata verso la parte
superiore del corpo e verso il viso. Ogni
bocchetta può inoltre essere orientata.
Livello misto (B, C, D, E, F, H)
L'aria viene convogliata verso il viso e
verso il pavimento.
Livello pavimento (A, C, D, E, H)
La maggior parte dell'aria viene
convogliata verso il pavimento, mentre
una minima quantità viene diretta verso
le bocchette di sbrinamento del
parabrezza e dei finestrini.
Livello pavimento/sbrinamento
(A, C, D, E, H)
La maggior parte dell'aria viene
convogliata verso il pavimento ed il
parabrezza, ed una minima quantità
verso le bocchette di sbrinamento dei
finestrini.
Livello sbrinamento (A, D)
La maggior parte dell'aria viene
convogliata verso il parabrezza, ed una
minima quantità verso le bocchette di
sbrinamento dei finestrini.
ODMECL2002

Dotazioni della vostra vettura
158 4

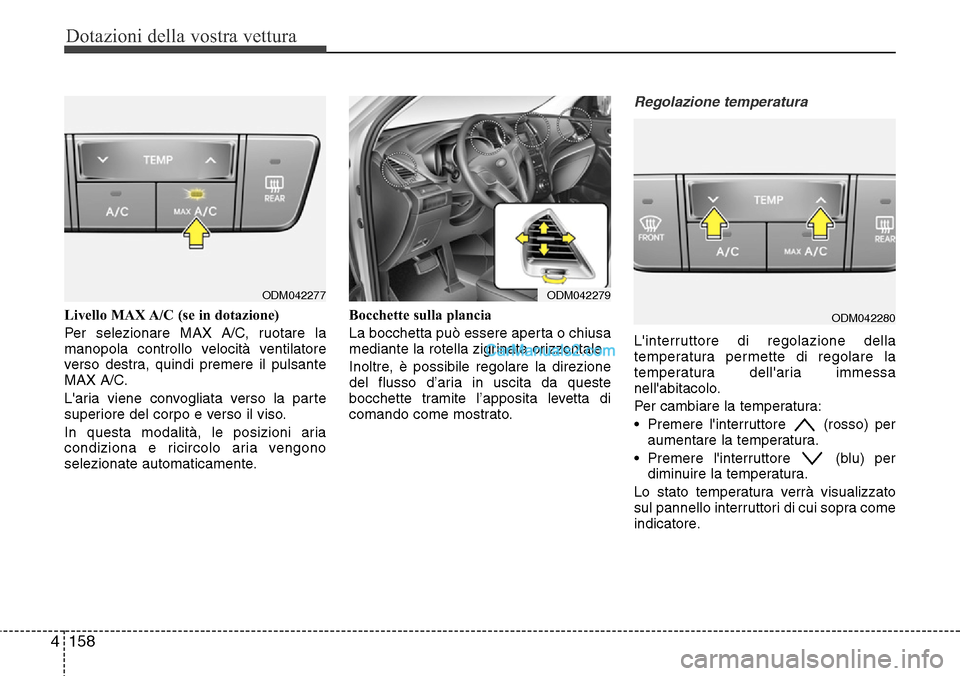

Livello MAX A/C (se in dotazione)
Per selezionare MAX A/C, ruotare la
manopola controllo velocità ventilatore
verso destra, quindi premere il pulsante
MAX A/C.
L'aria viene convogliata verso la parte
superiore del corpo e verso il viso.
In questa modalità, le posizioni aria
condiziona e ricircolo aria vengono
selezionate automaticamente.Bocchette sulla plancia
La bocchetta può essere aperta o chiusa
mediante la rotella zigrinata orizzontale.
Inoltre, è possibile regolare la direzione
del flusso d’aria in uscita da queste
bocchette tramite l’apposita levetta di
comando come mostrato.
Regolazione temperatura
L'interruttore di regolazione della
temperatura permette di regolare la
temperatura dell'aria immessa
nell'abitacolo.
Per cambiare la temperatura:
• Premere l'interruttore (rosso) per
aumentare la temperatura.
• Premere l'interruttore (blu) per
diminuire la temperatura.
Lo stato temperatura verrà visualizzato
sul pannello interruttori di cui sopra come
indicatore.
ODM042277ODM042279
ODM042280

4159
Dotazioni della vostra vettura

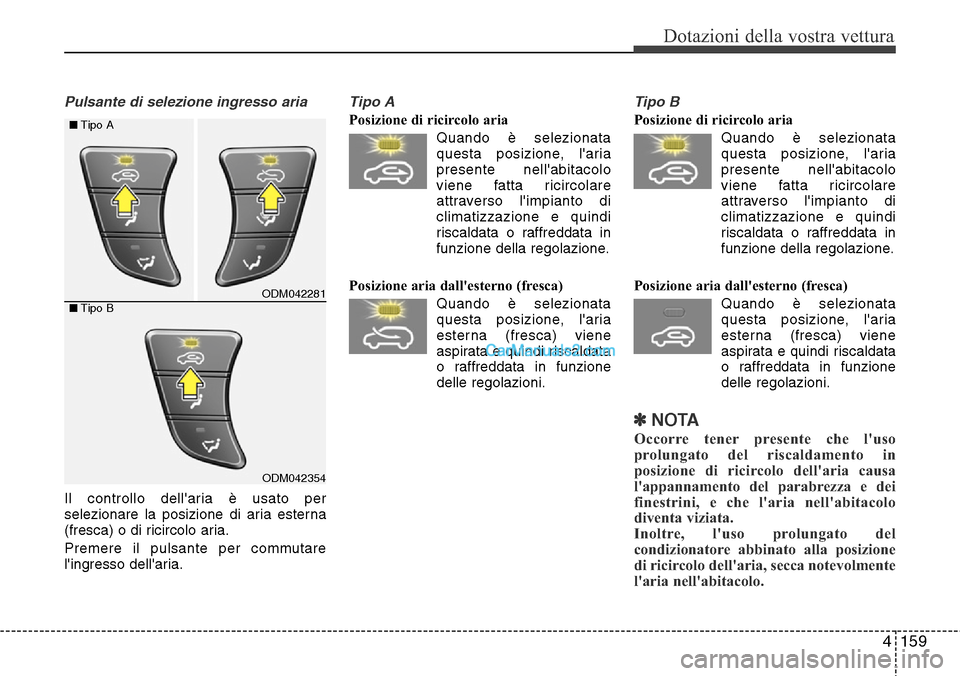

Pulsante di selezione ingresso aria
Il controllo dell'aria è usato per
selezionare la posizione di aria esterna
(fresca) o di ricircolo aria.
Premere il pulsante per commutare
l'ingresso dell'aria.
Tipo A
Posizione di ricircolo aria
Quando è selezionata
questa posizione, l'aria
presente nell'abitacolo
viene fatta ricircolare
attraverso l'impianto di
climatizzazione e quindi
riscaldata o raffreddata in
funzione della regolazione.
Posizione aria dall'esterno (fresca)
Quando è selezionata
questa posizione, l'aria
esterna (fresca) viene
aspirata e quindi riscaldata
o raffreddata in funzione
delle regolazioni.
Tipo B
Posizione di ricircolo aria
Quando è selezionata
questa posizione, l'aria
presente nell'abitacolo
viene fatta ricircolare
attraverso l'impianto di
climatizzazione e quindi
riscaldata o raffreddata in
funzione della regolazione.
Posizione aria dall'esterno (fresca)
Quando è selezionata
questa posizione, l'aria
esterna (fresca) viene
aspirata e quindi riscaldata
o raffreddata in funzione
delle regolazioni.
✽NOTA
Occorre tener presente che l'uso
prolungato del riscaldamento in
posizione di ricircolo dell'aria causa
l'appannamento del parabrezza e dei
finestrini, e che l'aria nell'abitacolo
diventa viziata.
Inoltre, l'uso prolungato del
condizionatore abbinato alla posizione
di ricircolo dell'aria, secca notevolmente
l'aria nell'abitacolo.
ODM042281
ODM042354 ■Tipo A
■Tipo B

Dotazioni della vostra vettura
160 4

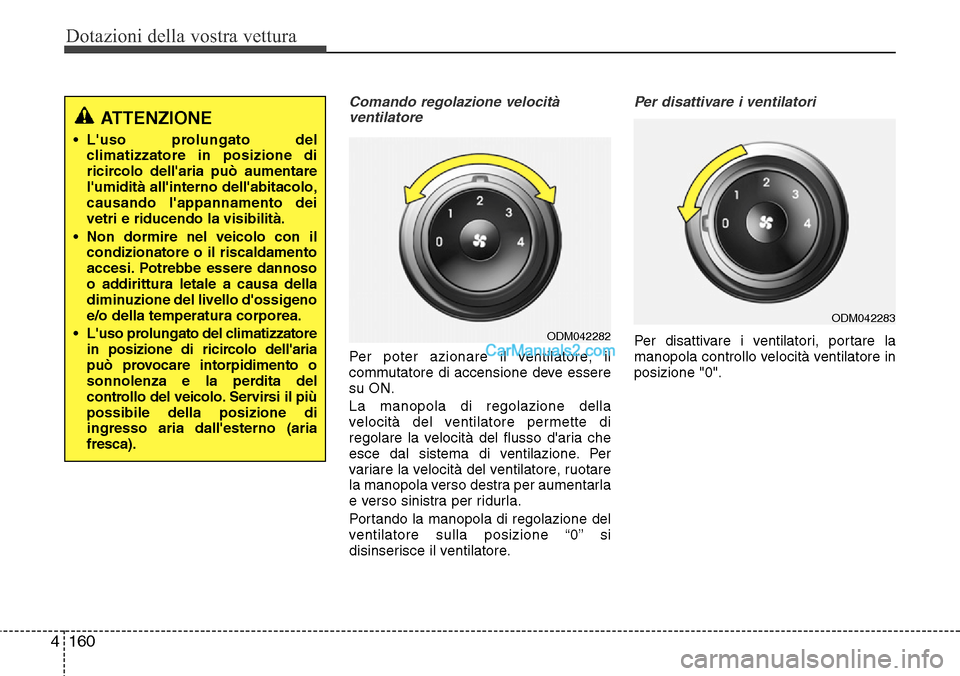

Comando regolazione velocità
ventilatore
Per poter azionare il ventilatore, il
commutatore di accensione deve essere
su ON.
La manopola di regolazione della
velocità del ventilatore permette di
regolare la velocità del flusso d'aria che
esce dal sistema di ventilazione. Per
variare la velocità del ventilatore, ruotare
la manopola verso destra per aumentarla
e verso sinistra per ridurla.
Portando la manopola di regolazione del
ventilatore sulla posizione “0” si
disinserisce il ventilatore.
Per disattivare i ventilatori
Per disattivare i ventilatori, portare la
manopola controllo velocità ventilatore in
posizione "0".
ATTENZIONE
• L'uso prolungato del
climatizzatore in posizione di
ricircolo dell'aria può aumentare
l'umidità all'interno dell'abitacolo,
causando l'appannamento dei
vetri e riducendo la visibilità.
• Non dormire nel veicolo con il
condizionatore o il riscaldamento
accesi. Potrebbe essere dannoso
o addirittura letale a causa della
diminuzione del livello d'ossigeno
e/o della temperatura corporea.
• L'uso prolungato del climatizzatore
in posizione di ricircolo dell'aria
può provocare intorpidimento o
sonnolenza e la perdita del
controllo del veicolo. Servirsi il più
possibile della posizione di
ingresso aria dall'esterno (aria
fresca).
ODM042282
ODM042283

4161
Dotazioni della vostra vettura

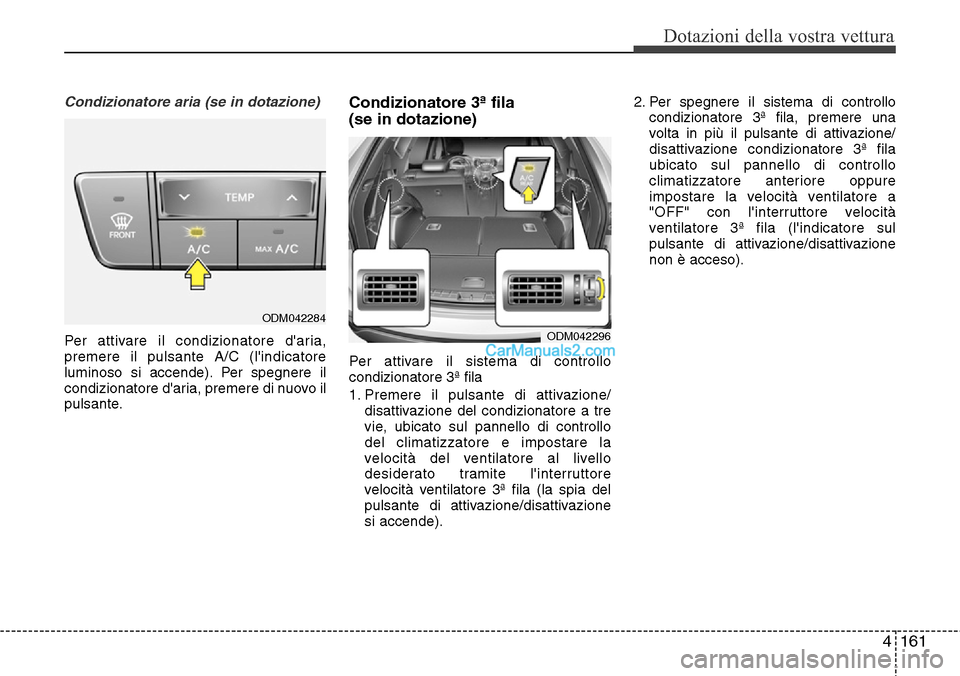

Condizionatore aria (se in dotazione)
Per attivare il condizionatore d'aria,
premere il pulsante A/C (l'indicatore
luminoso si accende). Per spegnere il
condizionatore d'aria, premere di nuovo il
pulsante.
Condizionatore 3ª fila
(se in dotazione)
Per attivare il sistema di controllo
condizionatore 3ª fila
1. Premere il pulsante di attivazione/
disattivazione del condizionatore a tre
vie, ubicato sul pannello di controllo
del climatizzatore e impostare la
velocità del ventilatore al livello
desiderato tramite l'interruttore
velocità ventilatore 3ª fila (la spia del
pulsante di attivazione/disattivazione
si accende).2. Per spegnere il sistema di controllo
condizionatore 3ª fila, premere una
volta in più il pulsante di attivazione/
disattivazione condizionatore 3ª fila
ubicato sul pannello di controllo
climatizzatore anteriore oppure
impostare la velocità ventilatore a
"OFF" con l'interruttore velocità
ventilatore 3ª fila (l'indicatore sul
pulsante di attivazione/disattivazione
non è acceso).
ODM042296
ODM042284

Dotazioni della vostra vettura
162 4

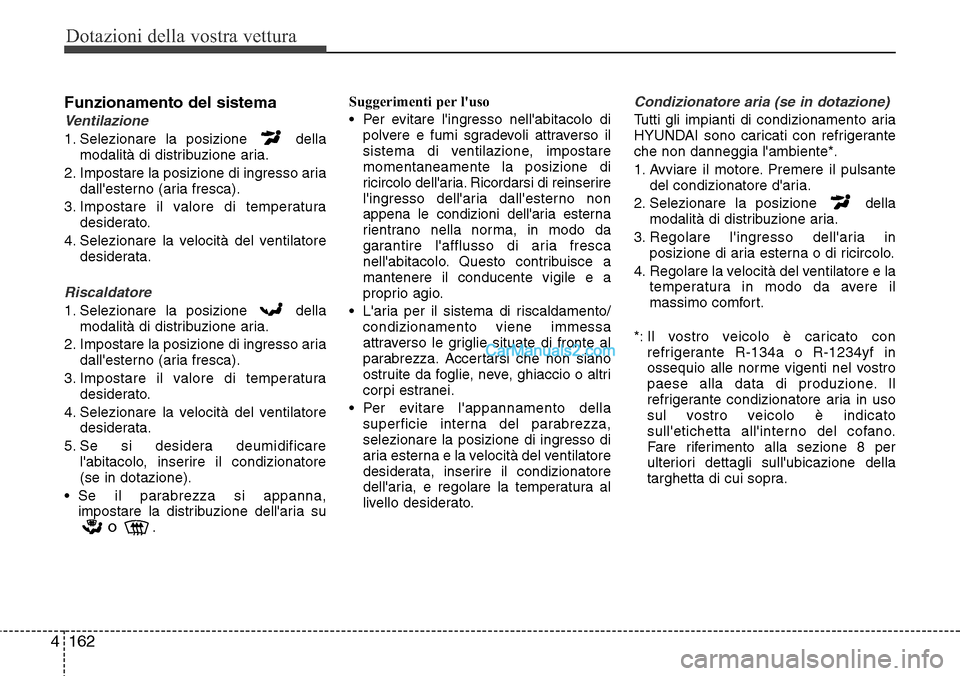

Funzionamento del sistema
Ventilazione
1. Selezionare la posizione della
modalità di distribuzione aria.
2. Impostare la posizione di ingresso aria
dall'esterno (aria fresca).
3. Impostare il valore di temperatura
desiderato.
4. Selezionare la velocità del ventilatore
desiderata.
Riscaldatore
1. Selezionare la posizione della
modalità di distribuzione aria.
2. Impostare la posizione di ingresso aria
dall'esterno (aria fresca).
3. Impostare il valore di temperatura
desiderato.
4. Selezionare la velocità del ventilatore
desiderata.
5. Se si desidera deumidificare
l'abitacolo, inserire il condizionatore
(se in dotazione).
• Se il parabrezza si appanna,
impostare la distribuzione dell'aria su
o .Suggerimenti per l'uso
• Per evitare l'ingresso nell'abitacolo di
polvere e fumi sgradevoli attraverso il
sistema di ventilazione, impostare
momentaneamente la posizione di
ricircolo dell'aria. Ricordarsi di reinserire
l'ingresso dell'aria dall'esterno non
appena le condizioni dell'aria esterna
rientrano nella norma, in modo da
garantire l'afflusso di aria fresca
nell'abitacolo. Questo contribuisce a
mantenere il conducente vigile e a
proprio agio.
• L'aria per il sistema di riscaldamento/
condizionamento viene immessa
attraverso le griglie situate di fronte al
parabrezza. Accertarsi che non siano
ostruite da foglie, neve, ghiaccio o altri
corpi estranei.
• Per evitare l'appannamento della
superficie interna del parabrezza,
selezionare la posizione di ingresso di
aria esterna e la velocità del ventilatore
desiderata, inserire il condizionatore
dell'aria, e regolare la temperatura al
livello desiderato.
Condizionatore aria (se in dotazione)
Tutti gli impianti di condizionamento aria
HYUNDAI sono caricati con refrigerante
che non danneggia l'ambiente*.
1. Avviare il motore. Premere il pulsante
del condizionatore d'aria.
2. Selezionare la posizione della
modalità di distribuzione aria.
3. Regolare l'ingresso dell'aria in
posizione di aria esterna o di ricircolo.
4. Regolare la velocità del ventilatore e la
temperatura in modo da avere il
massimo comfort.
*: Il vostro veicolo è caricato con
refrigerante R-134a o R-1234yf in
ossequio alle norme vigenti nel vostro
paese alla data di produzione. Il
refrigerante condizionatore aria in uso
sul vostro veicolo è indicato
sull'etichetta all'interno del cofano.
Fare riferimento alla sezione 8 per
ulteriori dettagli sull'ubicazione della
targhetta di cui sopra.

4163
Dotazioni della vostra vettura
✽NOTA
• Quando si usa il condizionatore su
lunghe salite o nel traffico intenso
durante le stagioni calde, tenere sotto
controllo l'indicatore della
temperatura del motore. Il
condizionatore d'aria può infatti
causare il surriscaldamento del
motore. Se il termometro indica che il
motore si sta surriscaldando,
continuare ad utilizzare il ventilatore,
ma spegnere il condizionatore.
• Se si tengono aperti i finestrini
quando il clima è particolarmente
umido, il condizionatore può formare
delle gocce d'acqua all'interno del
veicolo. Siccome un gocciolamento
eccessivo può danneggiare i
componenti elettrici, usare il
condizionatore solamente con i
finestrini chiusi.
Suggerimenti per l'uso del condizionatore
d'aria
• Se la vettura è rimasta parcheggiata al
sole cocente, aprire temporaneamente
i finestrini per far fuoriuscire l'aria.
• Per ridurre l'appannamento dei
finestrini nelle giornate piovose o
umide, attivare il condizionatore per
deumidificare l'aria nell'abitacolo.• Durante il funzionamento del
condizionatore d'aria, è possibile
avvertire delle lievi variazioni del regime
del motore dovute all'azionamento
ciclico del compressore. Questa è una
normale caratteristica di funzionamento
del sistema.
• Affinché il sistema conservi la
massima efficienza, far funzionare il
condizionatore d'aria per qualche
minuto almeno una volta al mese.
• Quando si utilizza il condizionatore
d'aria, è possibile notare un
gocciolamento (o anche una
pozzanghera) di acqua chiara sotto al
veicolo dalla parte del passeggero.
Questa è una normale caratteristica di
funzionamento del sistema.
• Facendo funzionare il condizionatore
con il ricircolo dell'aria inserito si
ottiene il massimo raffreddamento, ma
un uso prolungato in queste condizioni
rende viziata l'aria all'interno
dell'abitacolo.
• Durante il raffrescamento, è possibile
notare un flusso d'aria appannante
dovuto al rapido raffreddamento ed
all'umidità dell'aria aspirata. Questa è
una normale caratteristica di
funzionamento del sistema.
AVVERTENZA
• Per avere la garanzia che il sistema
refrigerante funzioni in maniera
corretta e sicura, qualsiasi
intervento sul medesimo deve
essere eseguito da personale
addestrato e qualificato.
• Gli interventi sul sistema
refrigerante vanno eseguiti in
un'area sufficientemente ventilata.
• Per riparare o sostituire
l'evaporatore del condizionatore
aria (serpentina di raffreddamento)
non si deve mai utilizzare un pezzo
rimosso da un veicolo usato o
cannibalizzato in quanto i nuovi
evaporatori di ricambio MAC
dovranno essere certificati (ed
etichettati) come rispondenti alla
normativa SAE J2842.

Dotazioni della vostra vettura
164 4

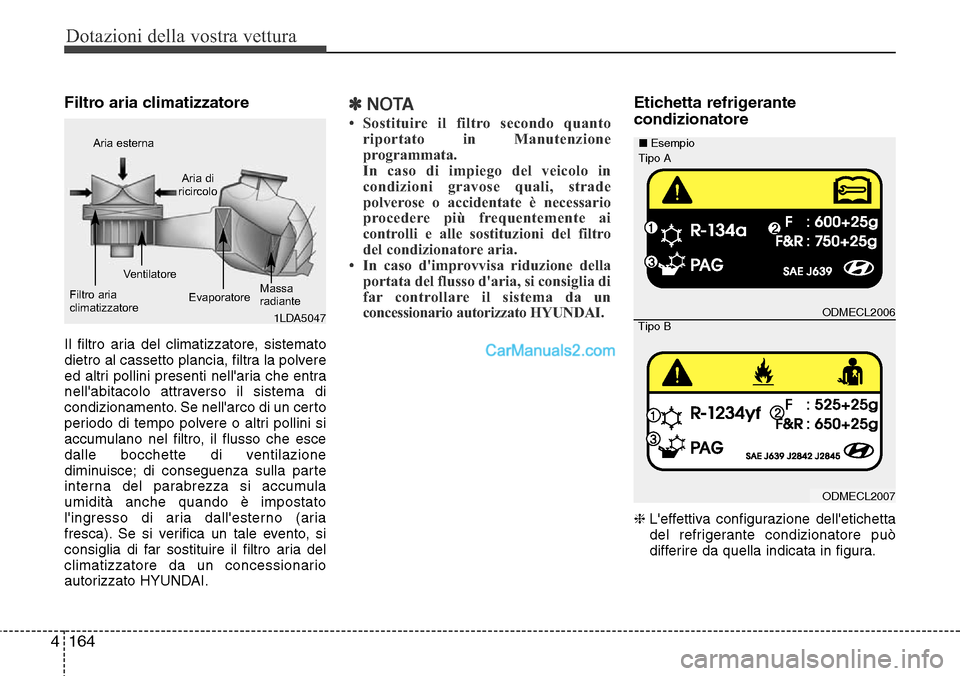

Filtro aria climatizzatore
Il filtro aria del climatizzatore, sistemato
dietro al cassetto plancia, filtra la polvere
ed altri pollini presenti nell'aria che entra
nell'abitacolo attraverso il sistema di
condizionamento. Se nell'arco di un certo
periodo di tempo polvere o altri pollini si
accumulano nel filtro, il flusso che esce
dalle bocchette di ventilazione
diminuisce; di conseguenza sulla parte
interna del parabrezza si accumula
umidità anche quando è impostato
l'ingresso di aria dall'esterno (aria
fresca). Se si verifica un tale evento, si
consiglia di far sostituire il filtro aria del
climatizzatore da un concessionario
autorizzato HYUNDAI.
✽NOTA
• Sostituire il filtro secondo quanto
riportato in Manutenzione
programmata.
In caso di impiego del veicolo in
condizioni gravose quali, strade
polverose o accidentate è necessario
procedere più frequentemente ai
controlli e alle sostituzioni del filtro
del condizionatore aria.
• In caso d'improvvisa riduzione della
portata del flusso d'aria, si consiglia di
far controllare il sistema da un
concessionario autorizzato HYUNDAI.
Etichetta refrigerante
condizionatore
❈L'effettiva configurazione dell'etichetta
del refrigerante condizionatore può
differire da quella indicata in figura.
1LDA5047 Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatoreVentilatore
EvaporatoreMassa
radianteODMECL2006
ODMECL2007 ■Esempio
Tipo B
Tipo A

4165
Dotazioni della vostra vettura

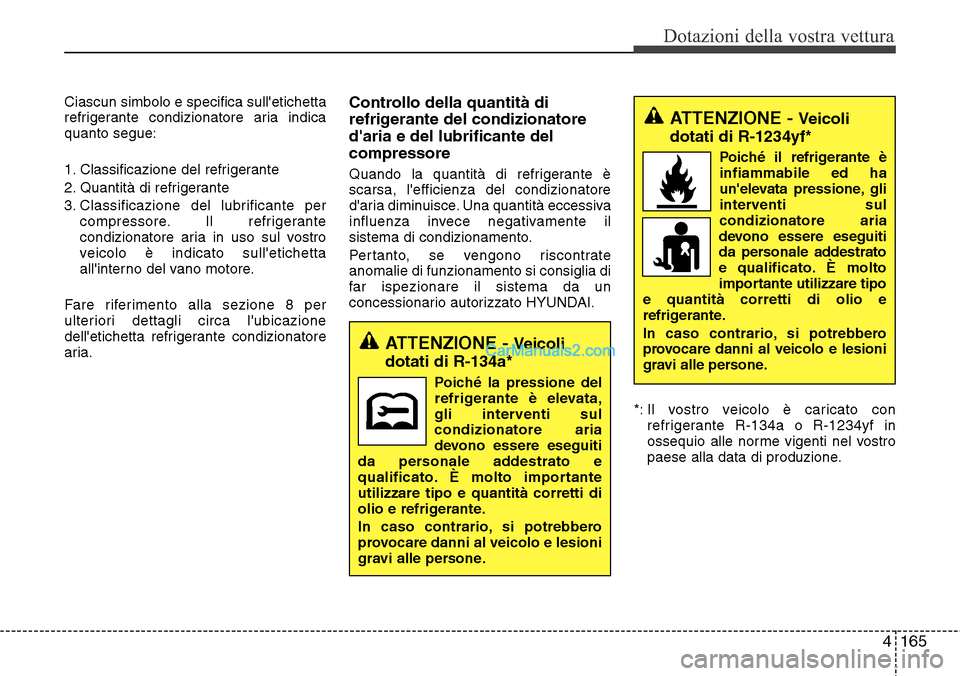

Ciascun simbolo e specifica sull'etichetta
refrigerante condizionatore aria indica
quanto segue:
1. Classificazione del refrigerante
2. Quantità di refrigerante
3. Classificazione del lubrificante per
compressore. Il refrigerante
condizionatore aria in uso sul vostro
veicolo è indicato sull'etichetta
all'interno del vano motore.
Fare riferimento alla sezione 8 per
ulteriori dettagli circa l'ubicazione
dell'etichetta refrigerante condizionatore
aria.Controllo della quantità di
refrigerante del condizionatore
d'aria e del lubrificante del
compressore
Quando la quantità di refrigerante è
scarsa, l'efficienza del condizionatore
d'aria diminuisce. Una quantità eccessiva
influenza invece negativamente il
sistema di condizionamento.
Pertanto, se vengono riscontrate
anomalie di funzionamento si consiglia di
far ispezionare il sistema da un
concessionario autorizzato HYUNDAI.
*: Il vostro veicolo è caricato con
refrigerante R-134a o R-1234yf in
ossequio alle norme vigenti nel vostro
paese alla data di produzione.
ATTENZIONE - Veicoli
dotati di R-1234yf*
Poiché il refrigerante è
infiammabile ed ha
un'elevata pressione, gli
interventi sul
condizionatore aria
devono essere eseguiti
da personale addestrato
e qualificato. È molto
importante utilizzare tipo
e quantità corretti di olio e
refrigerante.
In caso contrario, si potrebbero
provocare danni al veicolo e lesioni
gravi alle persone.
ATTENZIONE - Veicoli
dotati di R-134a*
Poiché la pressione del
refrigerante è elevata,
gli interventi sul
condizionatore aria
devono essere eseguiti
da personale addestrato e
qualificato. È molto importante
utilizzare tipo e quantità corretti di
olio e refrigerante.
In caso contrario, si potrebbero
provocare danni al veicolo e lesioni
gravi alle persone.
