Hyundai Santa Fe 2016 Manuel du propriétaire (in French)

Équipements de votre véhicule
54 4

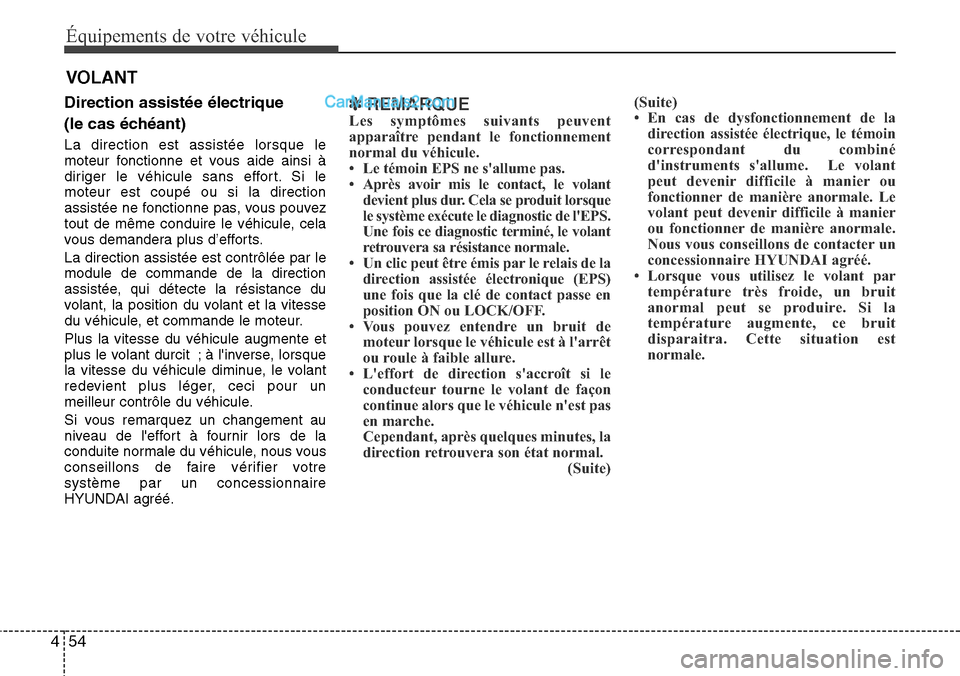

VOLANT
Direction assistée électrique
(le cas échéant)
La direction est assistée lorsque le
moteur fonctionne et vous aide ainsi à
diriger le véhicule sans effort. Si le
moteur est coupé ou si la direction
assistée ne fonctionne pas, vous pouvez
tout de même conduire le véhicule, cela
vous demandera plus d’efforts.
La direction assistée est contrôlée par le
module de commande de la direction
assistée, qui détecte la résistance du
volant, la position du volant et la vitesse
du véhicule, et commande le moteur.
Plus la vitesse du véhicule augmente et
plus le volant durcit ; à l'inverse, lorsque
la vitesse du véhicule diminue, le volant
redevient plus léger, ceci pour un
meilleur contrôle du véhicule.
Si vous remarquez un changement au
niveau de l'effort à fournir lors de la
conduite normale du véhicule, nous vous
conseillons de faire vérifier votre
système par un concessionnaire
HYUNDAI agréé.
✽ REMARQUELes symptômes suivants peuvent
apparaître pendant le fonctionnement
normal du véhicule.
• Le témoin EPS ne s'allume pas.
• Après avoir mis le contact, le volant
devient plus dur. Cela se produit lorsque
le système exécute le diagnostic de l'EPS.
Une fois ce diagnostic terminé, le volant
retrouvera sa résistance normale.
• Un clic peut être émis par le relais de la
direction assistée électronique (EPS)
une fois que la clé de contact passe en
position ON ou LOCK/OFF.
• Vous pouvez entendre un bruit de
moteur lorsque le véhicule est à l'arrêt
ou roule à faible allure.
• L'effort de direction s'accroît si le
conducteur tourne le volant de façon
continue alors que le véhicule n'est pas
en marche.
Cependant, après quelques minutes, la
direction retrouvera son état normal.
(Suite)(Suite)
• En cas de dysfonctionnement de la
direction assistée électrique, le témoin
correspondant du combiné
d'instruments s'allume. Le volant
peut devenir difficile à manier ou
fonctionner de manière anormale. Le
volant peut devenir difficile à manier
ou fonctionner de manière anormale.
Nous vous conseillons de contacter un
concessionnaire HYUNDAI agréé.
• Lorsque vous utilisez le volant par
température très froide, un bruit
anormal peut se produire. Si la
température augmente, ce bruit
disparaitra. Cette situation est
normale.

455
Équipements de votre véhicule

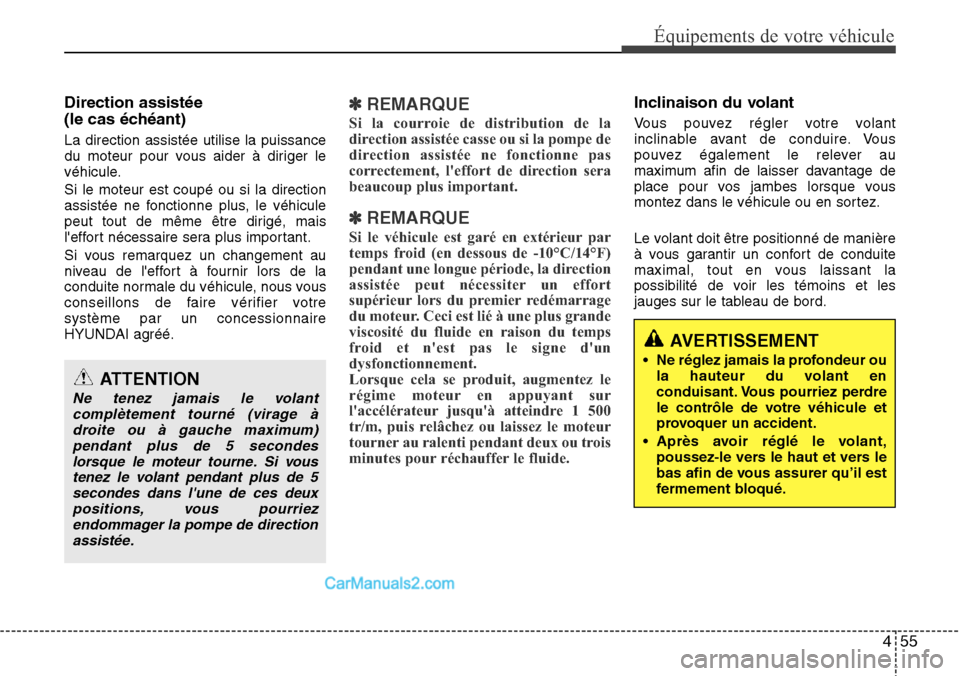

Direction assistée
(le cas échéant)
La direction assistée utilise la puissance
du moteur pour vous aider à diriger le
véhicule.
Si le moteur est coupé ou si la direction
assistée ne fonctionne plus, le véhicule
peut tout de même être dirigé, mais
l'effort nécessaire sera plus important.
Si vous remarquez un changement au
niveau de l'effort à fournir lors de la
conduite normale du véhicule, nous vous
conseillons de faire vérifier votre
système par un concessionnaire
HYUNDAI agréé.
✽REMARQUE
Si la courroie de distribution de la
direction assistée casse ou si la pompe de
direction assistée ne fonctionne pas
correctement, l'effort de direction sera
beaucoup plus important.
✽REMARQUE
Si le véhicule est garé en extérieur par
temps froid (en dessous de -10°C/14°F)
pendant une longue période, la direction
assistée peut nécessiter un effort
supérieur lors du premier redémarrage
du moteur. Ceci est lié à une plus grande
viscosité du fluide en raison du temps
froid et n'est pas le signe d'un
dysfonctionnement.
Lorsque cela se produit, augmentez le
régime moteur en appuyant sur
l'accélérateur jusqu'à atteindre 1 500
tr/m, puis relâchez ou laissez le moteur
tourner au ralenti pendant deux ou trois
minutes pour réchauffer le fluide.
Inclinaison du volant
Vous pouvez régler votre volant
inclinable avant de conduire. Vous
pouvez également le relever au
maximum afin de laisser davantage de
place pour vos jambes lorsque vous
montez dans le véhicule ou en sortez.
Le volant doit être positionné de manière
à vous garantir un confort de conduite
maximal, tout en vous laissant la
possibilité de voir les témoins et les
jauges sur le tableau de bord.
ATTENTION
Ne tenez jamais le volant
complètement tourné (virage à
droite ou à gauche maximum)
pendant plus de 5 secondes
lorsque le moteur tourne. Si vous
tenez le volant pendant plus de 5
secondes dans l'une de ces deux
positions, vous pourriez
endommager la pompe de direction
assistée.
AVERTISSEMENT
• Ne réglez jamais la profondeur ou
la hauteur du volant en
conduisant. Vous pourriez perdre
le contrôle de votre véhicule et
provoquer un accident.
• Après avoir réglé le volant,
poussez-le vers le haut et vers le
bas afin de vous assurer qu’il est
fermement bloqué.

Équipements de votre véhicule
56 4

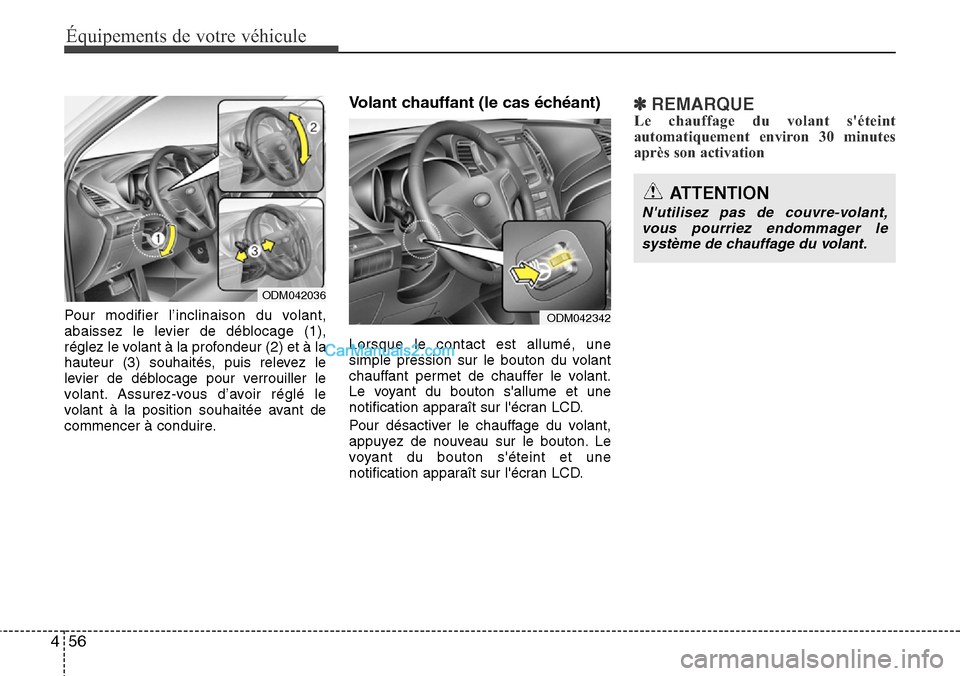

Pour modifier l’inclinaison du volant,
abaissez le levier de déblocage (1),
réglez le volant à la profondeur (2) et à la
hauteur (3) souhaités, puis relevez le
levier de déblocage pour verrouiller le
volant. Assurez-vous d’avoir réglé le
volant à la position souhaitée avant de
commencer à conduire.
Volant chauffant (le cas échéant)
Lorsque le contact est allumé, une
simple pression sur le bouton du volant
chauffant permet de chauffer le volant.
Le voyant du bouton s'allume et une
notification apparaît sur l'écran LCD.
Pour désactiver le chauffage du volant,
appuyez de nouveau sur le bouton. Le
voyant du bouton s'éteint et une
notification apparaît sur l'écran LCD.
✽ REMARQUELe chauffage du volant s'éteint
automatiquement environ 30 minutes
après son activation
ODM042036
ODM042342
ATTENTION
N'utilisez pas de couvre-volant,
vous pourriez endommager le
système de chauffage du volant.

457
Équipements de votre véhicule

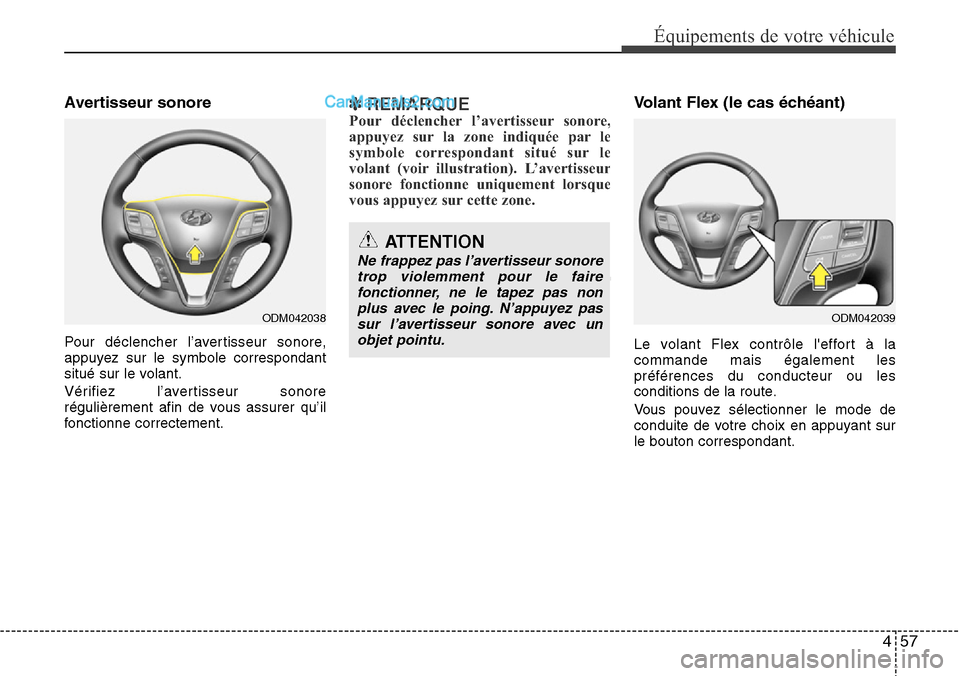

Avertisseur sonore
Pour déclencher l’avertisseur sonore,
appuyez sur le symbole correspondant
situé sur le volant.
Vérifiez l’avertisseur sonore
régulièrement afin de vous assurer qu’il
fonctionne correctement.
✽ REMARQUEPour déclencher l’avertisseur sonore,
appuyez sur la zone indiquée par le
symbole correspondant situé sur le
volant (voir illustration). L’avertisseur
sonore fonctionne uniquement lorsque
vous appuyez sur cette zone.
Volant Flex (le cas échéant)
Le volant Flex contrôle l'effort à la
commande mais également les
préférences du conducteur ou les
conditions de la route.
Vous pouvez sélectionner le mode de
conduite de votre choix en appuyant sur
le bouton correspondant.
ODM042039ODM042038
ATTENTION
Ne frappez pas l’avertisseur sonore
trop violemment pour le faire
fonctionner, ne le tapez pas non
plus avec le poing. N’appuyez pas
sur l’avertisseur sonore avec un
objet pointu.

Équipements de votre véhicule
58 4

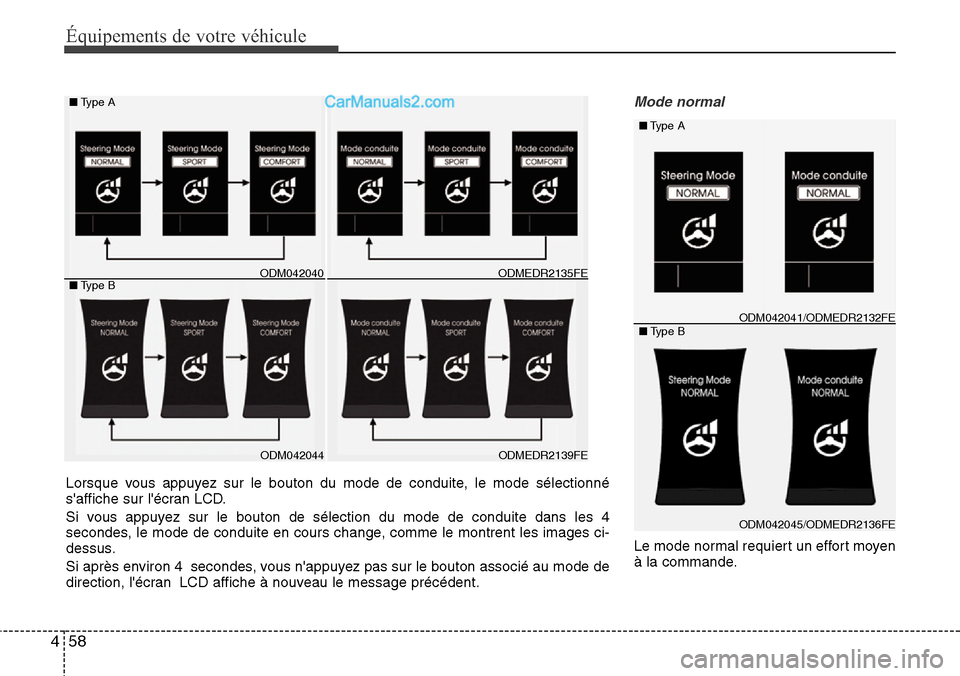

Mode normal
Le mode normal requiert un effort moyen
à la commande.
ODM042041/ODMEDR2132FE ■Type A
ODM042045/ODMEDR2136FE ■Type B
ODM042044 ■Type A
■Type B
ODM042040
ODMEDR2139FE
ODMEDR2135FE
Lorsque vous appuyez sur le bouton du mode de conduite, le mode sélectionné
s'affiche sur l'écran LCD.
Si vous appuyez sur le bouton de sélection du mode de conduite dans les 4
secondes, le mode de conduite en cours change, comme le montrent les images ci-
dessus.
Si après environ 4 secondes, vous n'appuyez pas sur le bouton associé au mode de
direction, l'écran LCD affiche à nouveau le message précédent.

459
Équipements de votre véhicule

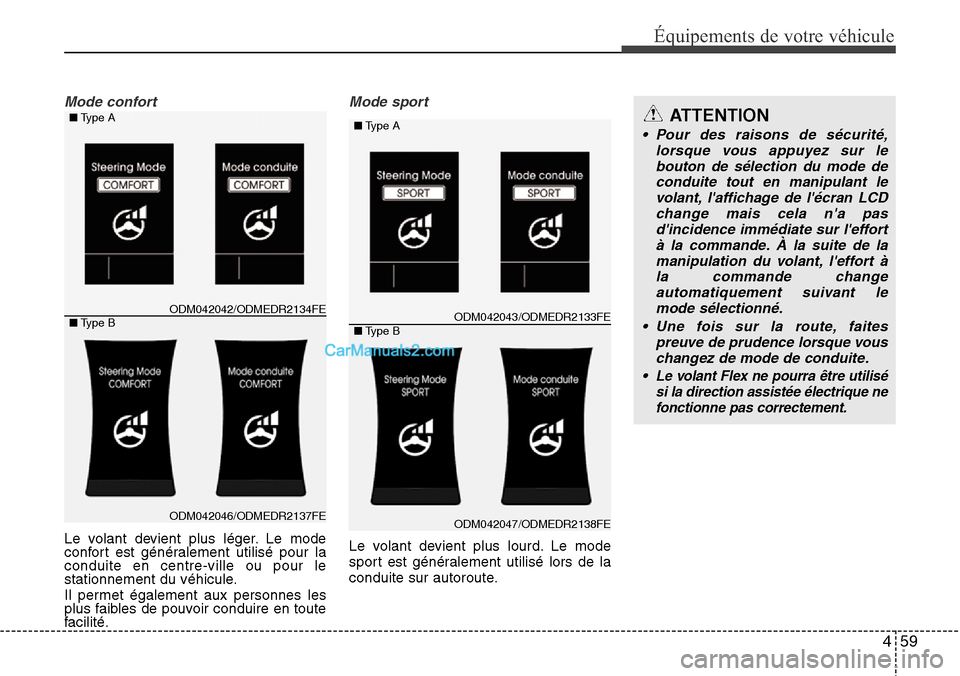

Mode confort
Le volant devient plus léger. Le mode
confort est généralement utilisé pour la
conduite en centre-ville ou pour le
stationnement du véhicule.
Il permet également aux personnes les
plus faibles de pouvoir conduire en toute
facilité.
Mode sport
Le volant devient plus lourd. Le mode
sport est généralement utilisé lors de la
conduite sur autoroute.
ATTENTION
• Pour des raisons de sécurité,
lorsque vous appuyez sur le
bouton de sélection du mode de
conduite tout en manipulant le
volant, l'affichage de l'écran LCD
change mais cela n'a pas
d'incidence immédiate sur l'effort
à la commande. À la suite de la
manipulation du volant, l'effort à
la commande change
automatiquement suivant le
mode sélectionné.
• Une fois sur la route, faites
preuve de prudence lorsque vous
changez de mode de conduite.
•
Le volant Flex ne pourra être utilisé
si la direction assistée électrique ne
fonctionne pas correctement.
ODM042043/ODMEDR2133FE ■Type A
ODM042047/ODMEDR2138FE ■Type B
ODM042042/ODMEDR2134FE ■Type A
ODM042046/ODMEDR2137FE ■Type B

Équipements de votre véhicule
60 4

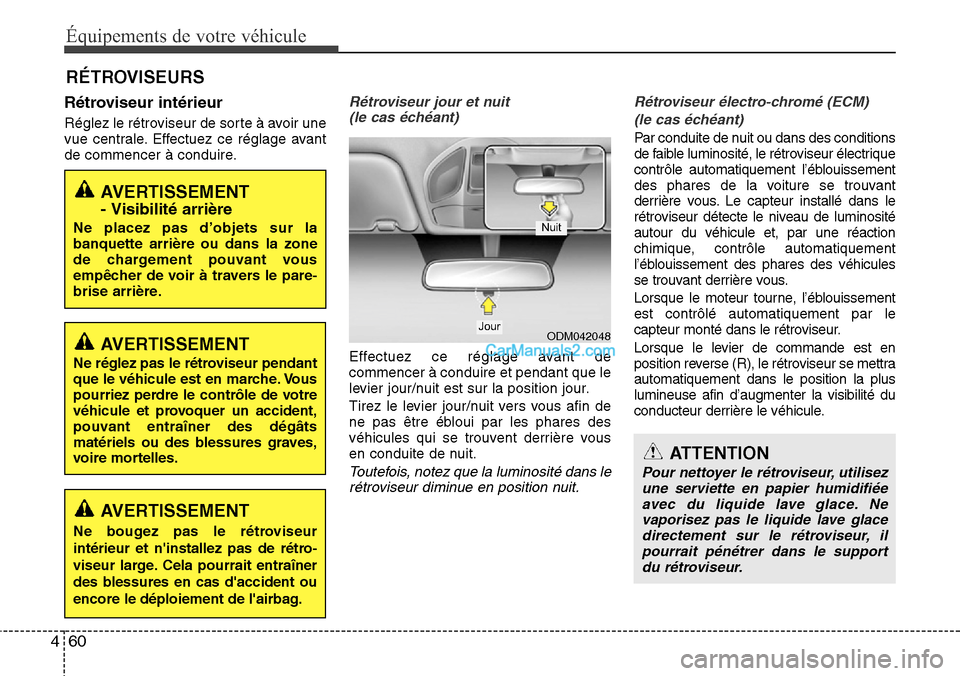

Rétroviseur intérieur
Réglez le rétroviseur de sorte à avoir une
vue centrale. Effectuez ce réglage avant
de commencer à conduire.
Rétroviseur jour et nuit
(le cas échéant)
Effectuez ce réglage avant de
commencer à conduire et pendant que le
levier jour/nuit est sur la position jour.
Tirez le levier jour/nuit vers vous afin de
ne pas être ébloui par les phares des
véhicules qui se trouvent derrière vous
en conduite de nuit.
Toutefois, notez que la luminosité dans le
rétroviseur diminue en position nuit.Rétroviseur électro-chromé (ECM)
(le cas échéant)
Par conduite de nuit ou dans des conditions
de faible luminosité, le rétroviseur électrique
contrôle automatiquement l’éblouissement
des phares de la voiture se trouvant
derrière vous. Le capteur installé dans le
rétroviseur détecte le niveau de luminosité
autour du véhicule et, par une réaction
chimique, contrôle automatiquement
l’éblouissement des phares des véhicules
se trouvant derrière vous.
Lorsque le moteur tourne, l’éblouissement
est contrôlé automatiquement par le
capteur monté dans le rétroviseur.
Lorsque le levier de commande est en
position reverse (R), le rétroviseur se mettra
automatiquement dans le position la plus
lumineuse afin d’augmenter la visibilité du
conducteur derrière le véhicule.
RÉTROVISEURS
AVERTISSEMENT
- Visibilité arrière
Ne placez pas d’objets sur la
banquette arrière ou dans la zone
de chargement pouvant vous
empêcher de voir à travers le pare-
brise arrière.
AVERTISSEMENT
Ne réglez pas le rétroviseur pendant
que le véhicule est en marche. Vous
pourriez perdre le contrôle de votre
véhicule et provoquer un accident,
pouvant entraîner des dégâts
matériels ou des blessures graves,
voire mortelles.
AVERTISSEMENT
Ne bougez pas le rétroviseur
intérieur et n'installez pas de rétro
-
viseur large. Cela pourrait entraîner
des blessures en cas d'accident ou
encore le déploiement de l'airbag.
ODM042048Jour
Nuit
ATTENTION
Pour nettoyer le rétroviseur, utilisez
une serviette en papier humidifiée
avec du liquide lave glace. Ne
vaporisez pas le liquide lave glace
directement sur le rétroviseur, il
pourrait pénétrer dans le support
du rétroviseur.

461
Équipements de votre véhicule

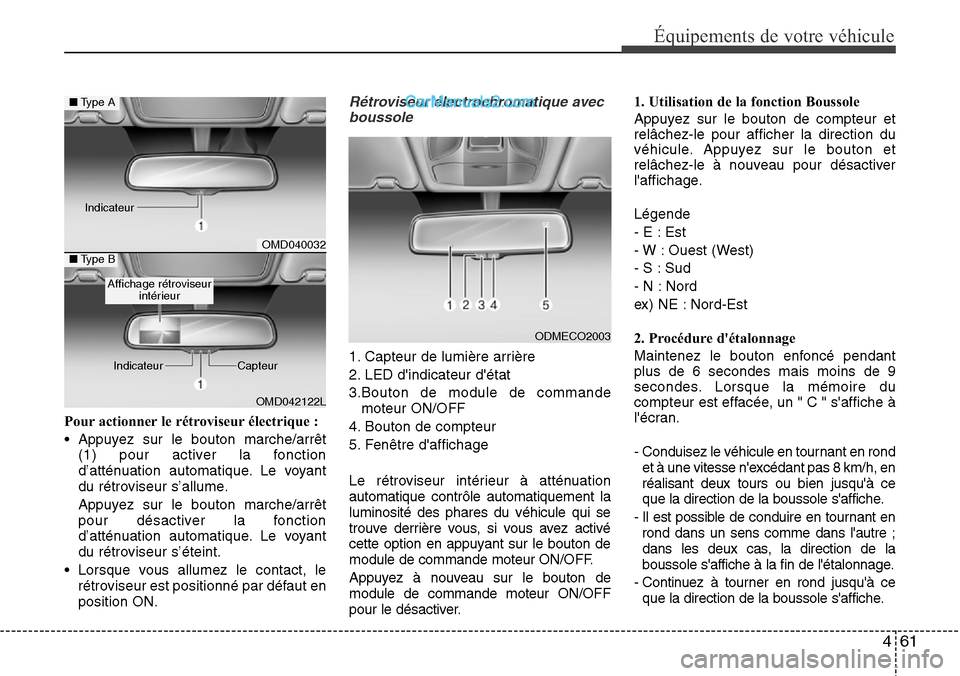

Pour actionner le rétroviseur électrique :
• Appuyez sur le bouton marche/arrêt
(1) pour activer la fonction
d’atténuation automatique. Le voyant
du rétroviseur s’allume.
Appuyez sur le bouton marche/arrêt
pour désactiver la fonction
d’atténuation automatique. Le voyant
du rétroviseur s’éteint.
• Lorsque vous allumez le contact, le
rétroviseur est positionné par défaut en
position ON.
Rétroviseur électrochromatique avec
boussole
1. Capteur de lumière arrière
2. LED d'indicateur d'état
3.Bouton de module de commande
moteur ON/OFF
4. Bouton de compteur
5. Fenêtre d'affichage
Le rétroviseur intérieur à atténuation
automatique contrôle automatiquement la
luminosité des phares du véhicule qui se
trouve derrière vous, si vous avez activé
cette option en appuyant sur le bouton de
module de commande moteur ON/OFF.
Appuyez à nouveau sur le bouton de
module de commande moteur ON/OFF
pour le désactiver.1. Utilisation de la fonction Boussole
Appuyez sur le bouton de compteur et
relâchez-le pour afficher la direction du
véhicule. Appuyez sur le bouton et
relâchez-le à nouveau pour désactiver
l'affichage.
Légende
- E : Est
- W : Ouest (West)
- S : Sud
- N : Nord
ex) NE : Nord-Est
2. Procédure d'étalonnage
Maintenez le bouton enfoncé pendant
plus de 6 secondes mais moins de 9
secondes. Lorsque la mémoire du
compteur est effacée, un " C " s'affiche à
l'écran.
- Conduisez le véhicule en tournant en rond
et à une vitesse n'excédant pas 8 km/h, en
réalisant deux tours ou bien jusqu'à ce
que la direction de la boussole s'affiche.
- Il est possible de conduire en tournant en
rond dans un sens comme dans l'autre ;
dans les deux cas, la direction de la
boussole s'affiche à la fin de l'étalonnage.
- Continuez à tourner en rond jusqu'à ce
que la direction de la boussole s'affiche.
ODMECO2003
OMD040032
OMD042122L
■Type A
■Type B
Affichage rétroviseur
intérieur
Indicateur Capteur Indicateur

Équipements de votre véhicule
62 4

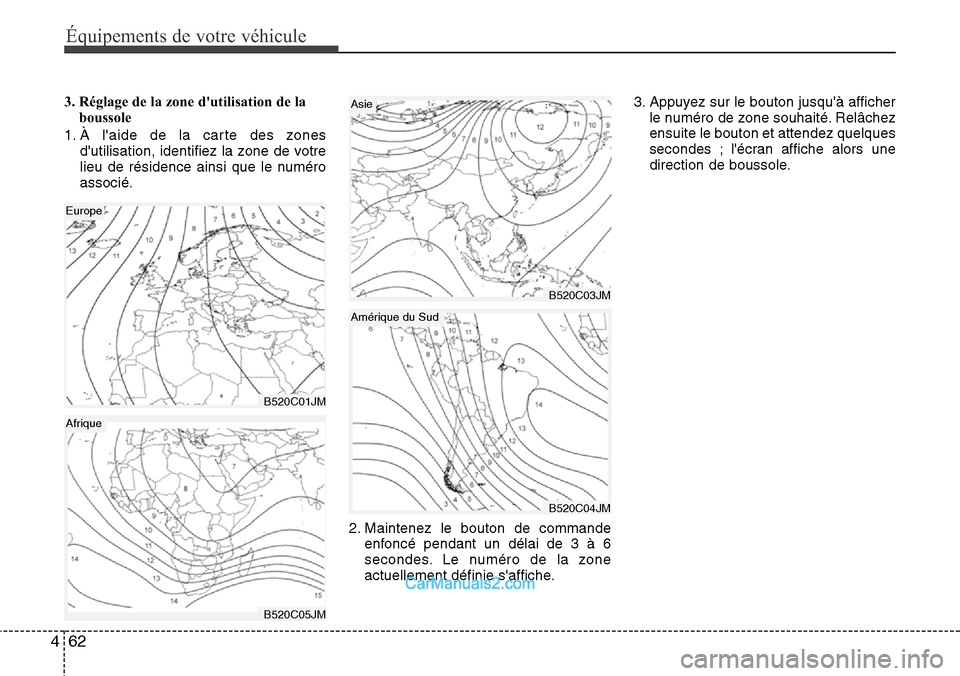

3. Réglage de la zone d'utilisation de la
boussole
1. À l'aide de la carte des zones
d'utilisation, identifiez la zone de votre
lieu de résidence ainsi que le numéro
associé.
2. Maintenez le bouton de commande
enfoncé pendant un délai de 3 à 6
secondes. Le numéro de la zone
actuellement définie s'affiche.3. Appuyez sur le bouton jusqu'à afficher
le numéro de zone souhaité. Relâchez
ensuite le bouton et attendez quelques
secondes ; l'écran affiche alors une
direction de boussole.
B520C01JM
Europe
B520C03JM
Asie
B520C04JM
Amérique du Sud
B520C05JM
Afrique

463
Équipements de votre véhicule

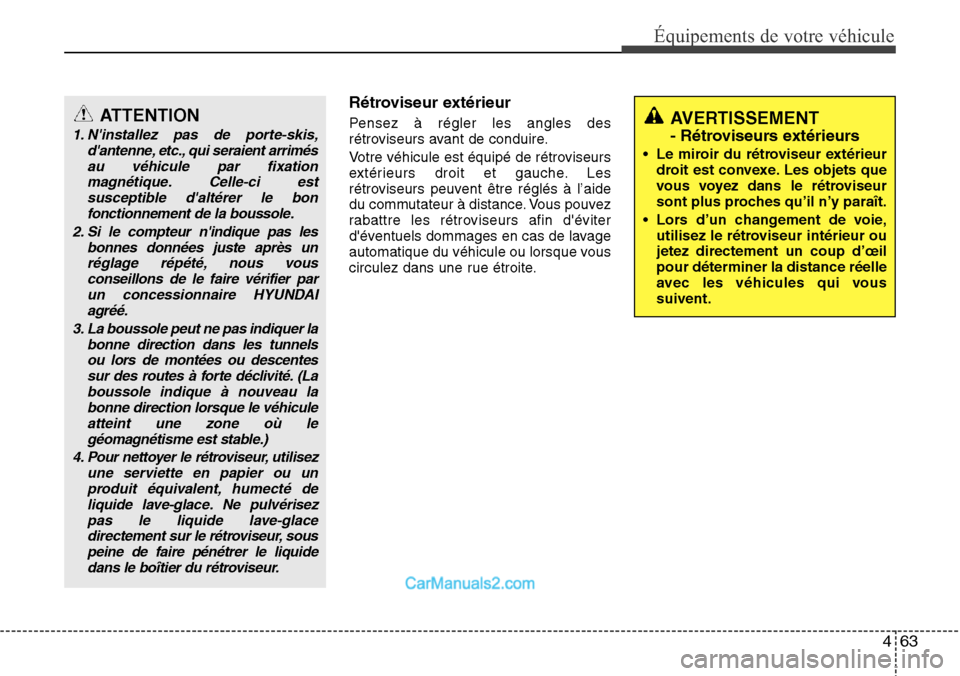

Rétroviseur extérieur
Pensez à régler les angles des
rétroviseurs avant de conduire.
Votre véhicule est équipé de rétroviseurs
extérieurs droit et gauche. Les
rétroviseurs peuvent être réglés à l’aide
du commutateur à distance. Vous pouvez
rabattre les rétroviseurs afin d'éviter
d'éventuels dommages en cas de lavage
automatique du véhicule ou lorsque vous
circulez dans une rue étroite.ATTENTION
1. N'installez pas de porte-skis,
d'antenne, etc., qui seraient arrimés
au véhicule par fixation
magnétique. Celle-ci est
susceptible d'altérer le bon
fonctionnement de la boussole.
2. Si le compteur n'indique pas les
bonnes données juste après un
réglage répété, nous vous
conseillons de le faire vérifier par
un concessionnaire HYUNDAI
agréé.
3. La boussole peut ne pas indiquer la
bonne direction dans les tunnels
ou lors de montées ou descentes
sur des routes à forte déclivité. (La
boussole indique à nouveau la
bonne direction lorsque le véhicule
atteint une zone où le
géomagnétisme est stable.)
4. Pour nettoyer le rétroviseur, utilisez
une serviette en papier ou un
produit équivalent, humecté de
liquide lave-glace. Ne pulvérisez
pas le liquide lave-glace
directement sur le rétroviseur, sous
peine de faire pénétrer le liquide
dans le boîtier du rétroviseur.AVERTISSEMENT
- Rétroviseurs extérieurs
• Le miroir du rétroviseur extérieur
droit est convexe. Les objets que
vous voyez dans le rétroviseur
sont plus proches qu’il n’y paraît.
• Lors d’un changement de voie,
utilisez le rétroviseur intérieur ou
jetez directement un coup d’œil
pour déterminer la distance réelle
avec les véhicules qui vous
suivent.
