Hyundai Santa Fe 2017 Handleiding (in Dutch)

771
Onderhoud

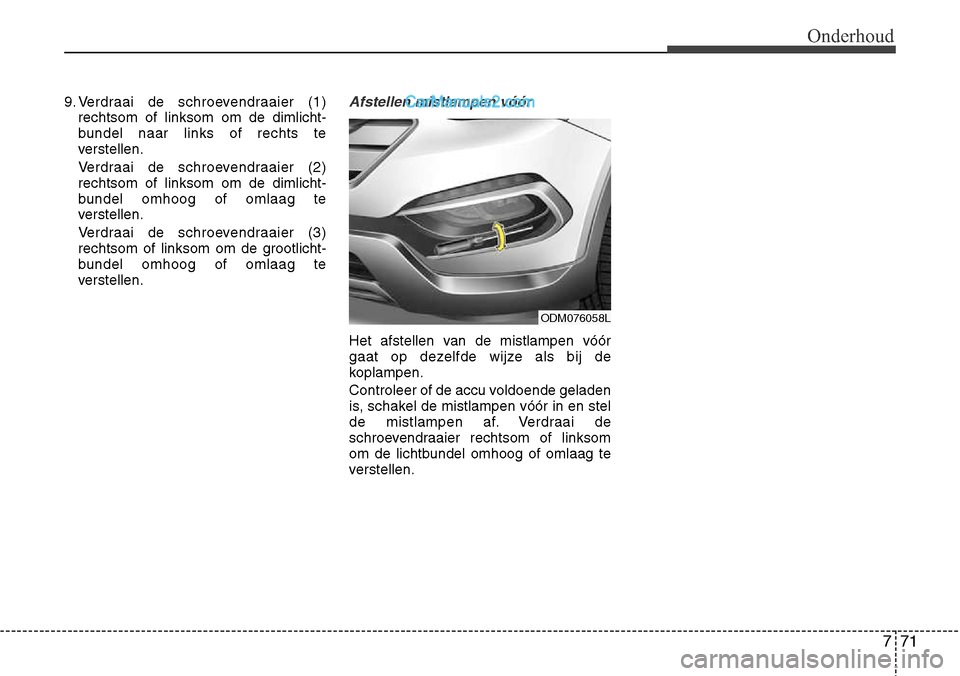

9. Verdraai de schroevendraaier (1)rechtsom of linksom om de dimlicht-
bundel naar links of rechts te
verstellen.
Verdraai de schroevendraaier (2) rechtsom of linksom om de dimlicht-
bundel omhoog of omlaag te
verstellen.
Verdraai de schroevendraaier (3)
rechtsom of linksom om de grootlicht-
bundel omhoog of omlaag te
verstellen.Afstellen mistlampen vóór
Het afstellen van de mistlampen vóór
gaat op dezelfde wijze als bij de
koplampen.
Controleer of de accu voldoende geladen
is, schakel de mistlampen vóór in en stel
de mistlampen af. Verdraai de
schroevendraaier rechtsom of linksom
om de lichtbundel omhoog of omlaag te
verstellen.
ODM076058L

Onderhoud
72
7

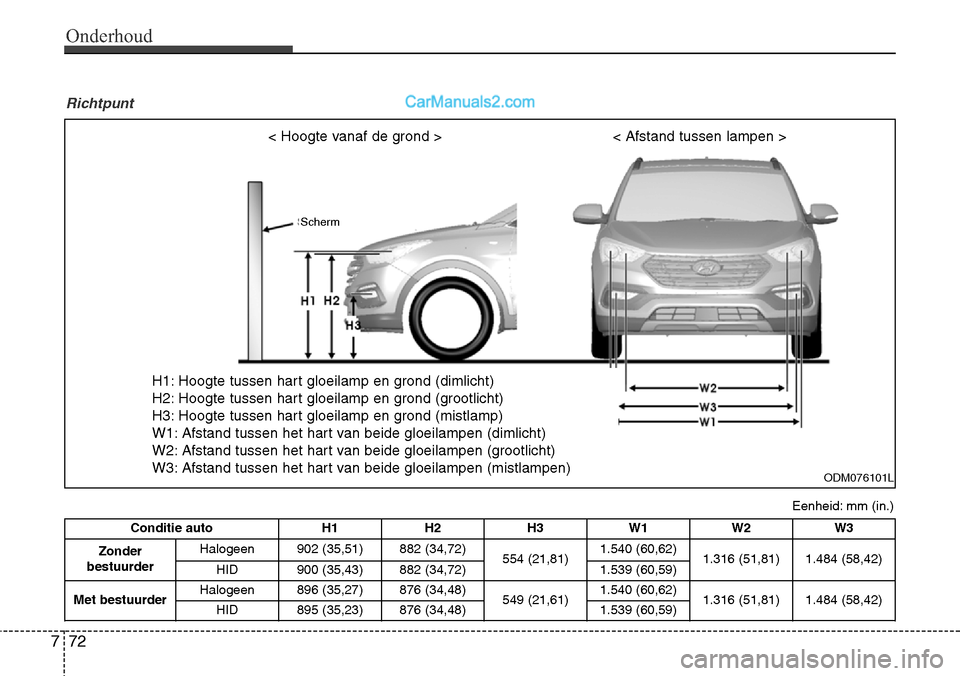

Richtpunt
Eenheid: mm (in.)
ODM076101L
< Hoogte vanaf de grond >< Afstand tussen lampen >
Scherm
H1: Hoogte tussen hart gloeilamp en grond (dimlicht)
H2: Hoogte tussen hart gloeilamp en grond (grootlicht)
H3: Hoogte tussen hart gloeilamp en grond (mistlamp)
W1: Afstand tussen het hart van beide gloeilampen (dimlicht)
W2: Afstand tussen het hart van beide gloeilampen (grootlicht)
W3: Afstand tussen het hart van beide gloeilampen (mistlampen)
Conditie autoH1H2H3W1W2W3
Zonder
bestuurderHalogeen902 (35,51)882 (34,72)554 (21,81)1.540 (60,62)1.316 (51,81)1.484 (58,42)HID900 (35,43)882 (34,72)1.539 (60,59)
Met bestuurderHalogeen896 (35,27)876 (34,48)549 (21,61)1.540 (60,62)1.316 (51,81)1.484 (58,42)HID895 (35,23)876 (34,48)1.539 (60,59)

773
Onderhoud
ODMEMC2025

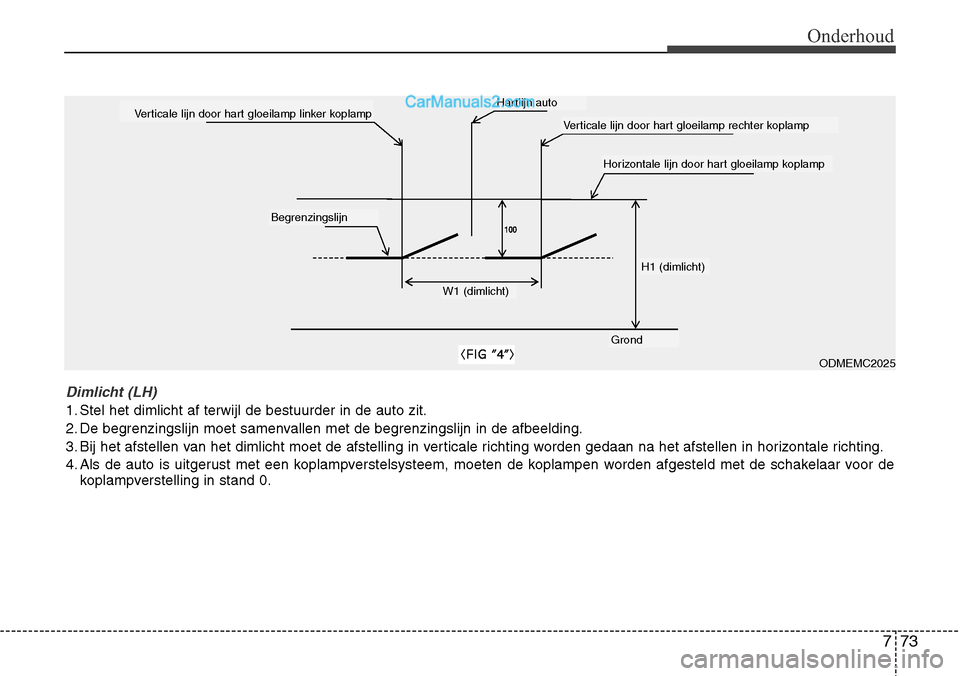

Dimlicht (LH)
1. Stel het dimlicht af terwijl de bestuurder in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale richting.
4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
Verticale lijn door hart gloeilamp linker koplampHartlijn auto
W1 (dimlicht)
H1 (dimlicht)
Begrenzingslijn
Grond
Verticale lijn door hart gloeilamp rechter koplamp
Horizontale lijn door hart gloeilamp koplamp

Onderhoud
74
7
ODMEMC2026

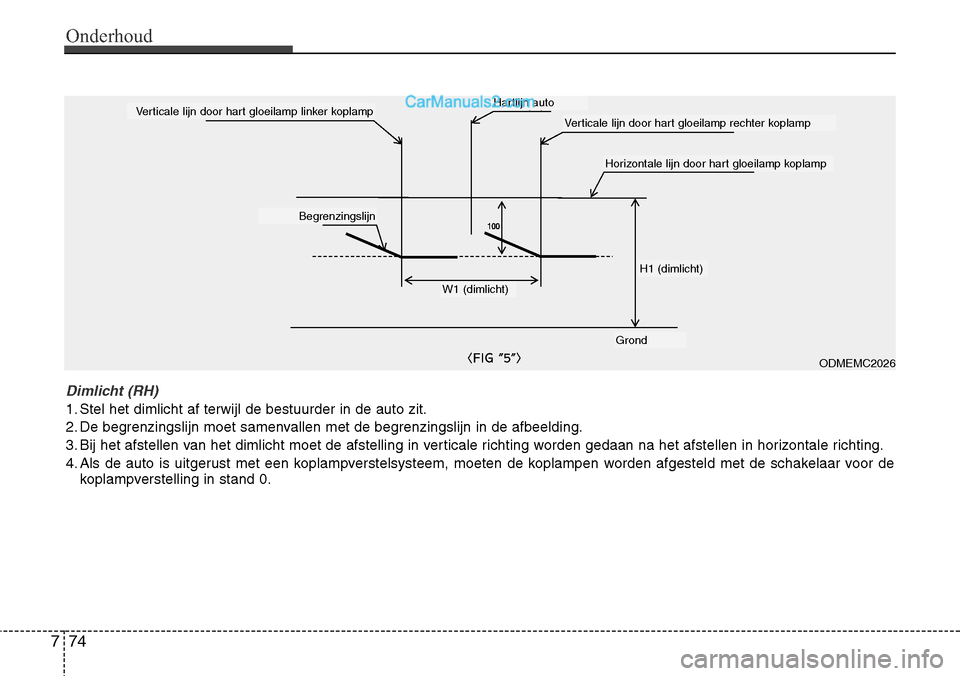

Dimlicht (RH)
1. Stel het dimlicht af terwijl de bestuurder in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontale ric hting.
4. Als de auto is uitgerust met een koplampverstelsysteem, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
Verticale lijn door hart gloeilamp linker koplampHartlijn auto
Begrenzingslijn
Grond
Verticale lijn door hart gloeilamp rechter koplamp
Horizontale lijn door hart gloeilamp koplamp
W1 (dimlicht)
H1 (dimlicht)

775
Onderhoud
ODMEMC2024

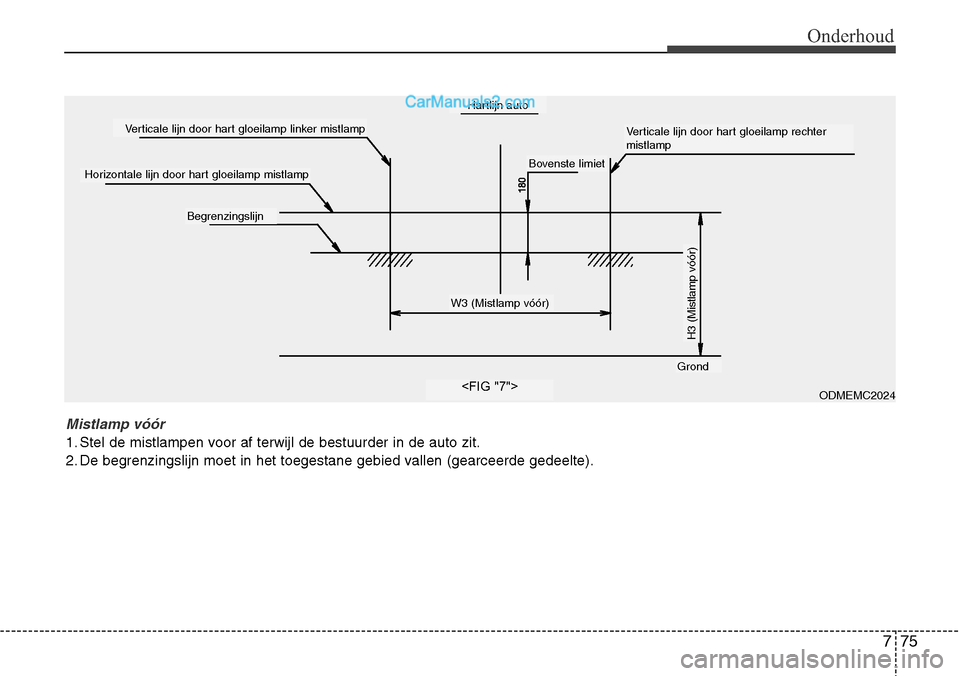

Mistlamp vóór
1. Stel de mistlampen voor af terwijl de bestuurder in de auto zit.
2. De begrenzingslijn moet in het toegestane gebied vallen (gearceerde gedeelte).
Verticale lijn door hart gloeilamp linker mistlamp
Horizontale lijn door hart gloeilamp mistlamp
Verticale lijn door hart gloeilamp rechter mistlamp
Hartlijn auto
Bovenste limiet
Begrenzingslijn
W3 (Mistlamp vóór)
Grond
H3 (Mistlamp vóór)

Onderhoud
76
7

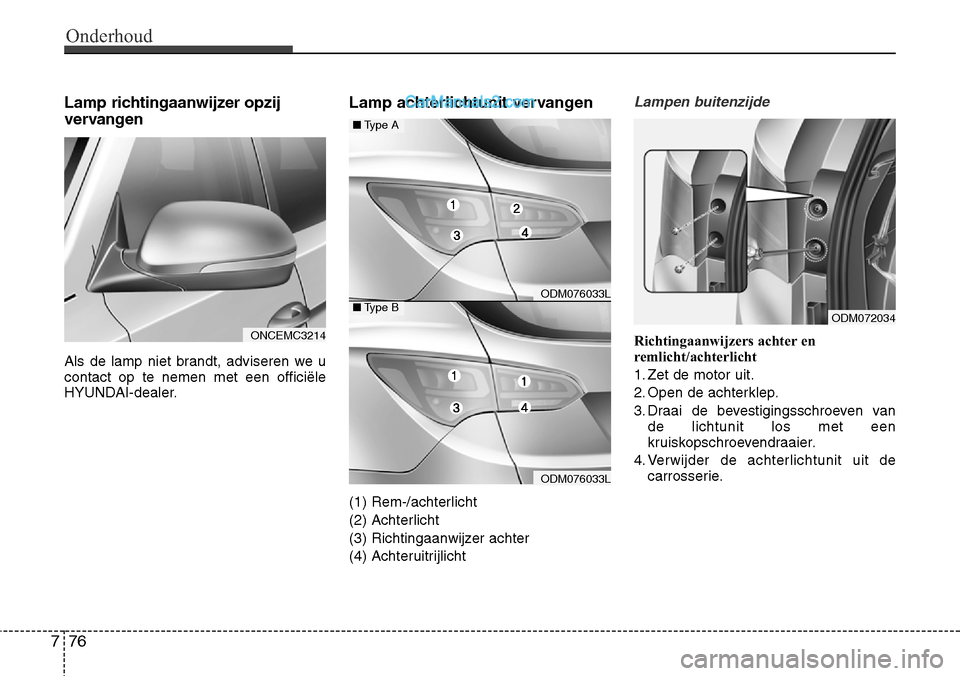

Lamp richtingaanwijzer opzij
vervangen
Als de lamp niet brandt, adviseren we u contact op te nemen met een officiële
HYUNDAI-dealer. Lamp achterlichtunit vervangen
(1) Rem-/achterlicht
(2) Achterlicht
(3) Richtingaanwijzer achter
(4) AchteruitrijlichtLampen buitenzijde
Richtingaanwijzers achter en
remlicht/achterlicht
1. Zet de motor uit.
2. Open de achterklep.
3. Draai de bevestigingsschroeven van
de lichtunit los met een
kruiskopschroevendraaier.
4. Verwijder de achterlichtunit uit de carrosserie.
ODM072034
ODM076033L
ODM076033L
ONCEMC3214
■Type A
■Type B

777
Onderhoud

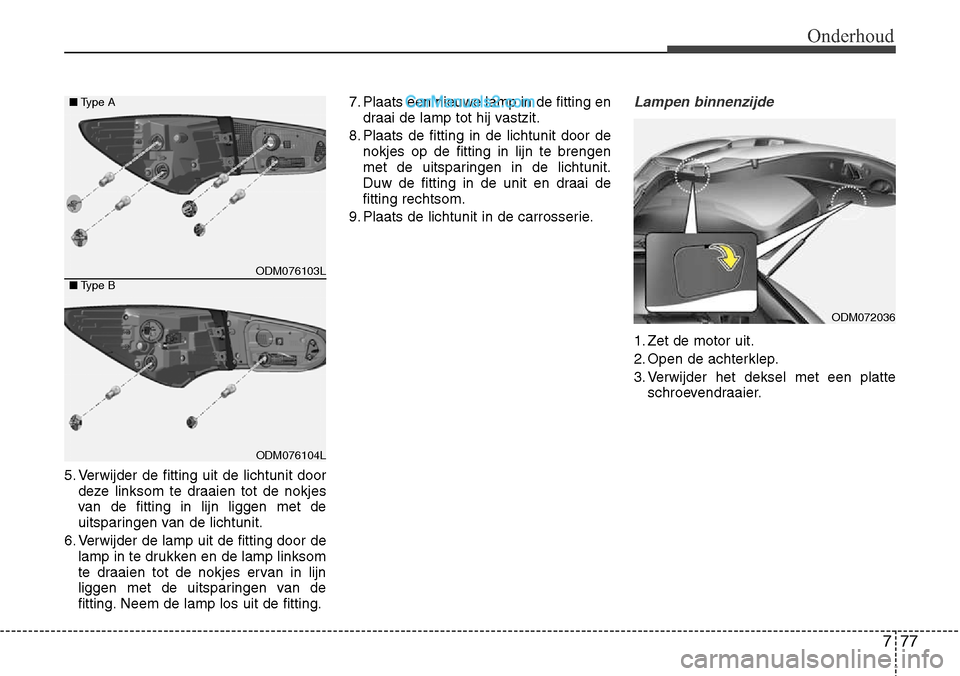

5. Verwijder de fitting uit de lichtunit doordeze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
6. Verwijder de lamp uit de fitting door de lamp in te drukken en de lamp linksom
te draaien tot de nokjes ervan in lijn
liggen met de uitsparingen van de
fitting. Neem de lamp los uit de fitting. 7. Plaats een nieuwe lamp in de fitting en
draai de lamp tot hij vastzit.
8. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de unit en draai defitting rechtsom.
9. Plaats de lichtunit in de carrosserie.
Lampen binnenzijde
1. Zet de motor uit.
2. Open de achterklep.
3. Verwijder het deksel met een platte schroevendraaier.
ODM072036
ODM076103L
ODM076104L
■
Type A
■ Type B

Onderhoud
78
7

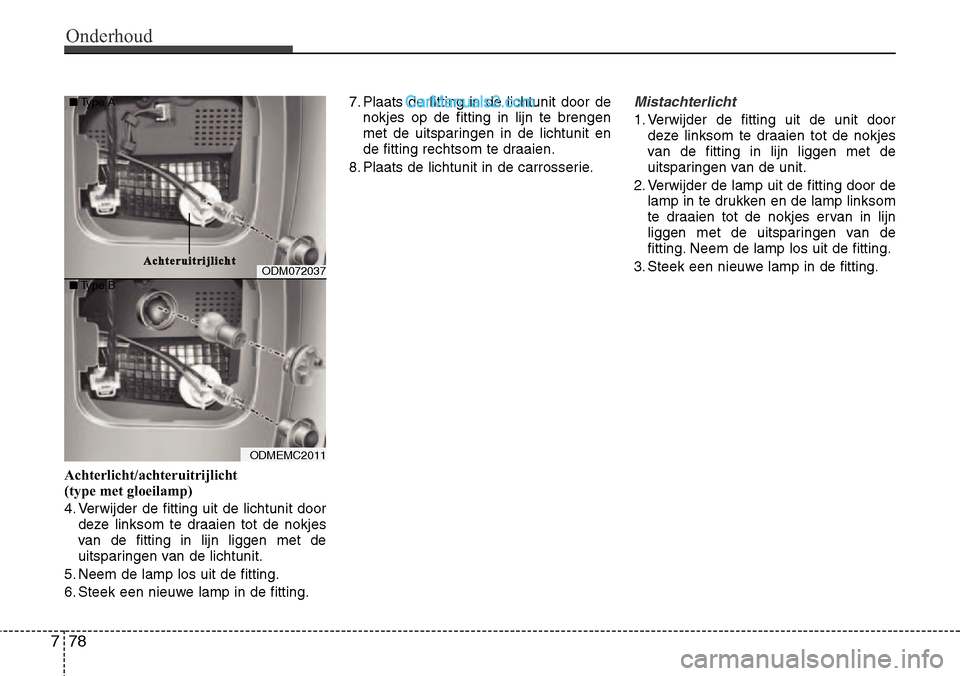

Achterlicht/achteruitrijlicht
(type met gloeilamp)
4. Verwijder de fitting uit de lichtunit door
deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
5. Neem de lamp los uit de fitting.
6. Steek een nieuwe lamp in de fitting. 7. Plaats de fitting in de lichtunit door de
nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit en
de fitting rechtsom te draaien.
8. Plaats de lichtunit in de carrosserie.
Mistachterlicht
1. Verwijder de fitting uit de unit door deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de unit.
2. Verwijder de lamp uit de fitting door de lamp in te drukken en de lamp linksom
te draaien tot de nokjes ervan in lijn
liggen met de uitsparingen van de
fitting. Neem de lamp los uit de fitting.
3. Steek een nieuwe lamp in de fitting.
ODM072037
ODMEMC2011
■ Type A
■Type B
AAcchhtteerruuiittrriijjlliicchhtt

779
Onderhoud

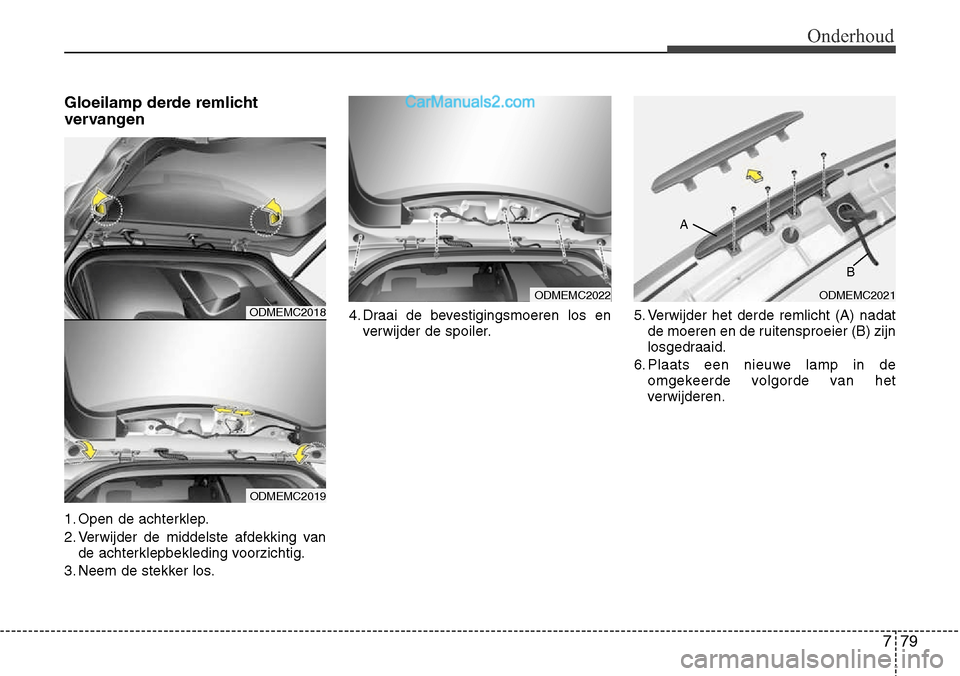

Gloeilamp derde remlicht
vervangen
1. Open de achterklep.
2. Verwijder de middelste afdekking vande achterklepbekleding voorzichtig.
3. Neem de stekker los. 4. Draai de bevestigingsmoeren los en
verwijder de spoiler. 5. Verwijder het derde remlicht (A) nadat
de moeren en de ruitensproeier (B) zijn
losgedraaid.
6. Plaats een nieuwe lamp in de omgekeerde volgorde van het
verwijderen.
ODMEMC2018
ODMEMC2019
ODMEMC2022ODMEMC2021
B
A

Onderhoud
80
7

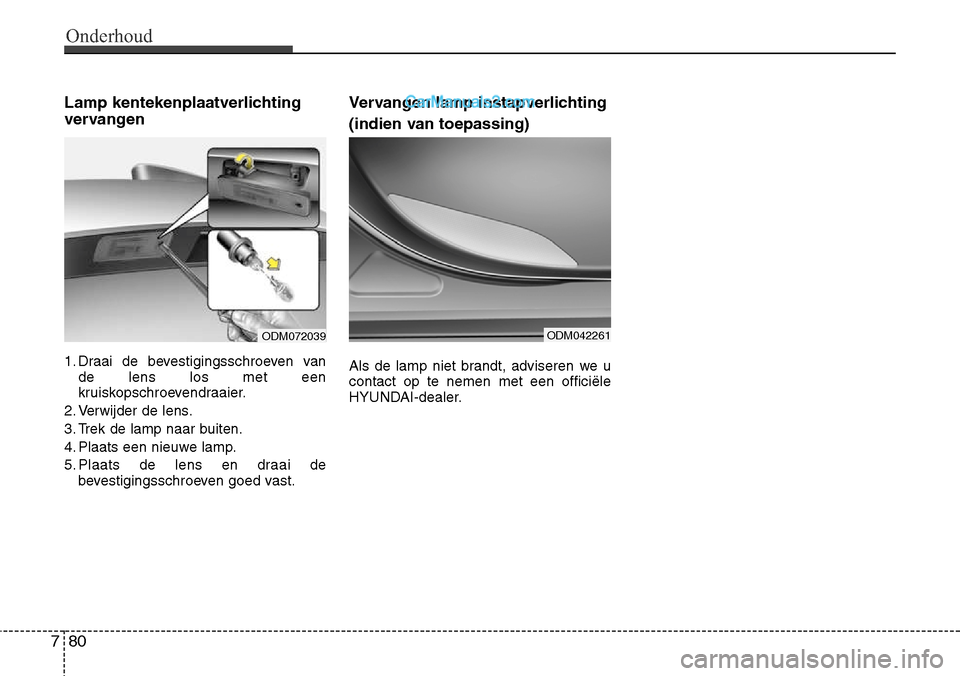

Lamp kentekenplaatverlichting
vervangen
1. Draai de bevestigingsschroeven van
de lens los met een
kruiskopschroevendraaier.
2. Verwijder de lens.
3. Trek de lamp naar buiten.
4. Plaats een nieuwe lamp.
5. Plaats de lens en draai de bevestigingsschroeven goed vast. Vervangen lamp instapverlichting
(indien van toepassing)
Als de lamp niet brandt, adviseren we u contact op te nemen met een officiële
HYUNDAI-dealer.
ODM042261ODM072039
