Hyundai Santa Fe 2017 Handleiding (in Dutch)

741
Onderhoud

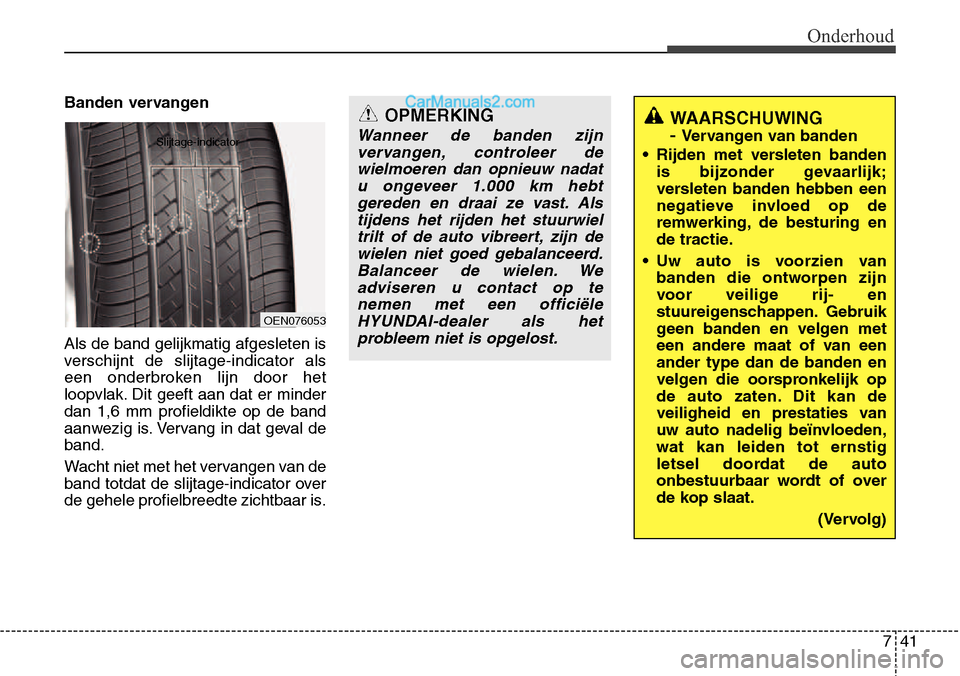

Banden vervangen Als de band gelijkmatig afgesleten is
verschijnt de slijtage-indicator als
een onderbroken lijn door het
loopvlak. Dit geeft aan dat er minderdan 1,6 mm profieldikte op de band
aanwezig is. Vervang in dat geval deband.
Wacht niet met het vervangen van de
band totdat de slijtage-indicator over
de gehele profielbreedte zichtbaar is.
WAARSCHUWING - Vervangen van banden
• Rijden met versleten banden is bijzonder gevaarlijk;
versleten banden hebben een
negatieve invloed op de
remwerking, de besturing en
de tractie.
• Uw auto is voorzien van banden die ontworpen zijn
voor veilige rij- en
stuureigenschappen. Gebruik
geen banden en velgen met
een andere maat of van eenander type dan de banden en
velgen die oorspronkelijk op
de auto zaten. Dit kan de
veiligheid en prestaties van
uw auto nadelig beïnvloeden,wat kan leiden tot ernstig
letsel doordat de auto
onbestuurbaar wordt of over
de kop slaat.
(Vervolg)
OEN076053
Slijtage-indicator
OPMERKING
Wanneer de banden zijnvervangen, controleer dewielmoeren dan opnieuw nadat u ongeveer 1.000 km hebt gereden en draai ze vast. Alstijdens het rijden het stuurwieltrilt of de auto vibreert, zijn dewielen niet goed gebalanceerd.Balanceer de wielen. Weadviseren u contact op te nemen met een officiëleHYUNDAI-dealer als het probleem niet is opgelost.

Onderhoud
42
7

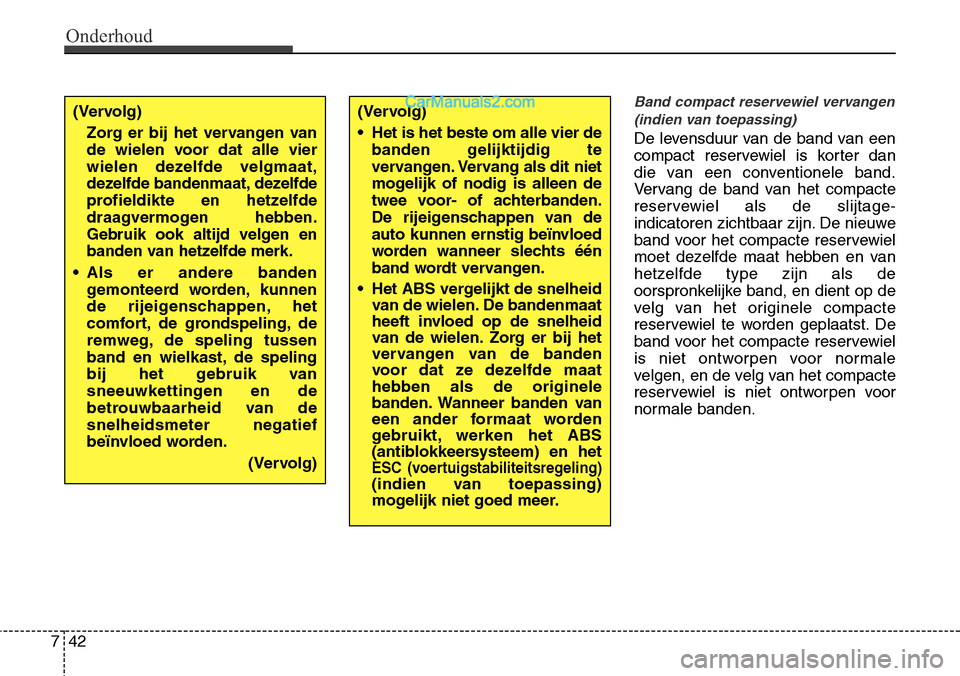

Band compact reservewiel vervangen
(indien van toepassing)
De levensduur van de band van een
compact reservewiel is korter dan
die van een conventionele band.
Vervang de band van het compacte
reservewiel als de slijtage-
indicatoren zichtbaar zijn. De nieuwe
band voor het compacte reservewiel
moet dezelfde maat hebben en van
hetzelfde type zijn als de
oorspronkelijke band, en dient op de
velg van het originele compacte
reservewiel te worden geplaatst. De
band voor het compacte reservewiel
is niet ontworpen voor normale
velgen, en de velg van het compacte
reservewiel is niet ontworpen voor
normale banden.
(Vervolg)
Zorg er bij het vervangen van
de wielen voor dat alle vier
wielen dezelfde velgmaat,
dezelfde bandenmaat, dezelfde
profieldikte en hetzelfde
draagvermogen hebben.
Gebruik ook altijd velgen en
banden van hetzelfde merk.
• Als er andere bandengemonteerd worden, kunnen
de rijeigenschappen, het
comfort, de grondspeling, de
remweg, de speling tussen
band en wielkast, de speling
bij het gebruik van
sneeuwkettingen en de
betrouwbaarheid van desnelheidsmeter negatief
beïnvloed worden.
(Vervolg)
(Vervolg)
• Het is het beste om alle vier debanden gelijktijdig te
vervangen. Vervang als dit niet
mogelijk of nodig is alleen de
twee voor- of achterbanden.
De rijeigenschappen van de
auto kunnen ernstig beïnvloed
worden wanneer slechts één
band wordt vervangen.
• Het ABS vergelijkt de snelheidvan de wielen. De bandenmaat
heeft invloed op de snelheid
van de wielen. Zorg er bij het
vervangen van de banden
voor dat ze dezelfde maathebben als de originele
banden. Wanneer banden van
een ander formaat worden
gebruikt, werken het ABS
(antiblokkeersysteem) en het
ESC (voertuigstabiliteitsregeling)
(indien van toepassing)
mogelijk niet goed meer.

743
Onderhoud

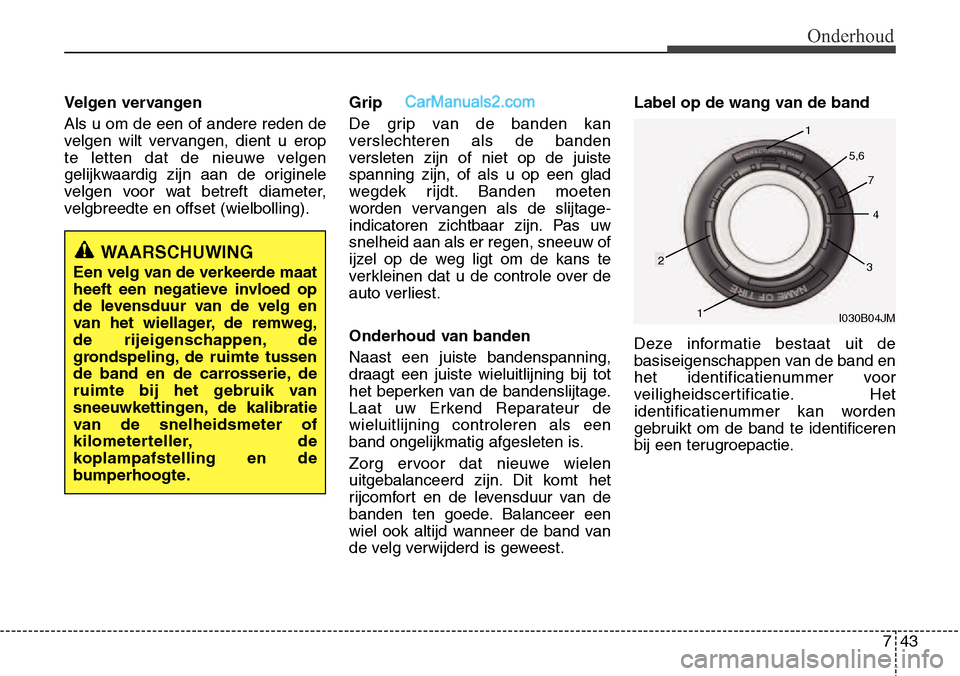

Velgen vervangen Als u om de een of andere reden de
velgen wilt vervangen, dient u erop
te letten dat de nieuwe velgen
gelijkwaardig zijn aan de originele
velgen voor wat betreft diameter,
velgbreedte en offset (wielbolling).Grip
De grip van de banden kan
verslechteren als de banden
versleten zijn of niet op de juistespanning zijn, of als u op een glad
wegdek rijdt. Banden moeten
worden vervangen als de slijtage-
indicatoren zichtbaar zijn. Pas uwsnelheid aan als er regen, sneeuw of
ijzel op de weg ligt om de kans te
verkleinen dat u de controle over de
auto verliest.
Onderhoud van banden Naast een juiste bandenspanning,
draagt een juiste wieluitlijning bij tot
het beperken van de bandenslijtage.
Laat uw Erkend Reparateur dewieluitlijning controleren als een
band ongelijkmatig afgesleten is.
Zorg ervoor dat nieuwe wielen
uitgebalanceerd zijn. Dit komt het
rijcomfort en de levensduur van de
banden ten goede. Balanceer een
wiel ook altijd wanneer de band van
de velg verwijderd is geweest.Label op de wang van de band
Deze informatie bestaat uit de
basiseigenschappen van de band en
het identificatienummer voor
veiligheidscertificatie. Het
identificatienummer kan worden
gebruikt om de band te identificeren
bij een terugroepactie.
WAARSCHUWING
Een velg van de verkeerde maat
heeft een negatieve invloed op
de levensduur van de velg en
van het wiellager, de remweg,
de rijeigenschappen, de
grondspeling, de ruimte tussen
de band en de carrosserie, de
ruimte bij het gebruik van
sneeuwkettingen, de kalibratie
van de snelheidsmeter of
kilometerteller, de
koplampafstelling en de
bumperhoogte.
I030B04JM
1
1
2 34
5,6
7

Onderhoud
44
7
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph)
Z Hoger dan 240 km/h
(149 mph)
Maximum snelheid
Aanduiding
snelheidsclassificatie

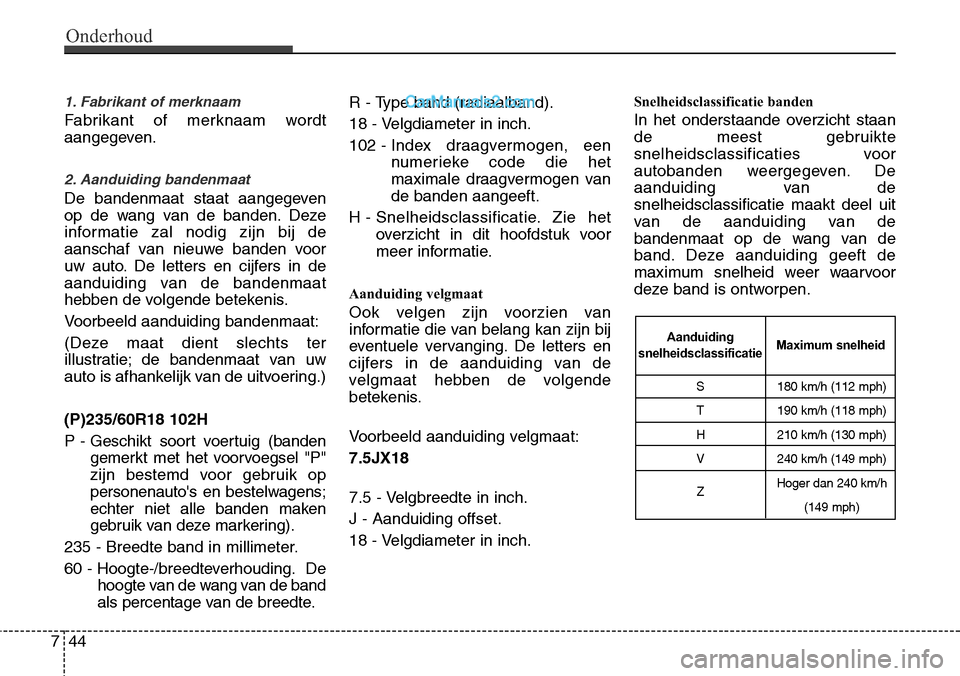

1. Fabrikant of merknaam
Fabrikant of merknaam wordt
aangegeven.
2. Aanduiding bandenmaat
De bandenmaat staat aangegeven
op de wang van de banden. Deze
informatie zal nodig zijn bij de
aanschaf van nieuwe banden voor
uw auto. De letters en cijfers in de
aanduiding van de bandenmaat
hebben de volgende betekenis.
Voorbeeld aanduiding bandenmaat:
(Deze maat dient slechts ter
illustratie; de bandenmaat van uw
auto is afhankelijk van de uitvoering.) (P)235/60R18 102H
P - Geschikt soort voertuig (banden
gemerkt met het voorvoegsel "P"
zijn bestemd voor gebruik op
personenauto's en bestelwagens;
echter niet alle banden maken
gebruik van deze markering).
235 - Breedte band in millimeter.
60 - Hoogte-/breedteverhouding. De hoogte van de wang van de band
als percentage van de breedte. R - Type band (radiaalband).
18 - Velgdiameter in inch.102 -
Index draagvermogen, een
numerieke code die het
maximale draagvermogen vande banden aangeeft.
H - Snelheidsclassificatie. Zie het overzicht in dit hoofdstuk voor
meer informatie.
Aanduiding velgmaat
Ook velgen zijn voorzien van
informatie die van belang kan zijn bij
eventuele vervanging. De letters en
cijfers in de aanduiding van de
velgmaat hebben de volgende
betekenis.
Voorbeeld aanduiding velgmaat: 7.5JX18
7.5 - Velgbreedte in inch. J - Aanduiding offset.
18 - Velgdiameter in inch. Snelheidsclassificatie banden
In het onderstaande overzicht staan
de meest gebruikte
snelheidsclassificaties voor
autobanden weergegeven. De
aanduiding van desnelheidsclassificatie maakt deel uit
van de aanduiding van de
bandenmaat op de wang van de
band. Deze aanduiding geeft de
maximum snelheid weer waarvoor
deze band is ontworpen.

745
Onderhoud

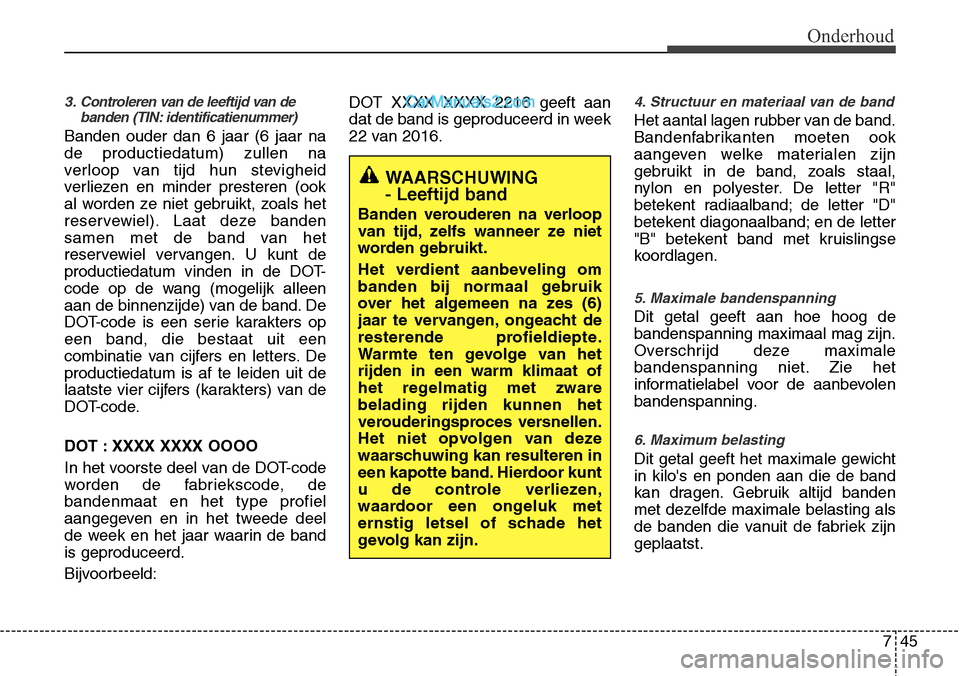

3. Controleren van de leeftijd van debanden (TIN: identificatienummer)
Banden ouder dan 6 jaar (6 jaar na de productiedatum) zullen na
verloop van tijd hun stevigheid
verliezen en minder presteren (ook
al worden ze niet gebruikt, zoals het
reservewiel). Laat deze banden
samen met de band van het
reservewiel vervangen. U kunt de
productiedatum vinden in de DOT-
code op de wang (mogelijk alleen
aan de binnenzijde) van de band. De
DOT-code is een serie karakters opeen band, die bestaat uit een
combinatie van cijfers en letters. Deproductiedatum is af te leiden uit de
laatste vier cijfers (karakters) van de
DOT-code.
DOT : XXXX XXXX OOOO
In het voorste deel van de DOT-code
worden de fabriekscode, debandenmaat en het type profiel
aangegeven en in het tweede deel
de week en het jaar waarin de bandis geproduceerd.
Bijvoorbeeld: DOT XXXX XXXX 2216 geeft aan
dat de band is geproduceerd in week
22 van 2016.
4. Structuur en materiaal van de band
Het aantal lagen rubber van de band.
Bandenfabrikanten moeten ook
aangeven welke materialen zijn
gebruikt in de band, zoals staal,
nylon en polyester. De letter "R"
betekent radiaalband; de letter "D"
betekent diagonaalband; en de letter
"B" betekent band met kruislingse
koordlagen.
5. Maximale bandenspanning
Dit getal geeft aan hoe hoog de bandenspanning maximaal mag zijn.
Overschrijd deze maximale
bandenspanning niet. Zie het
informatielabel voor de aanbevolenbandenspanning.
6. Maximum belasting
Dit getal geeft het maximale gewicht in kilo's en ponden aan die de band
kan dragen. Gebruik altijd banden
met dezelfde maximale belasting als
de banden die vanuit de fabriek zijngeplaatst.
WAARSCHUWING - Leeftijd band
Banden verouderen na verloop
van tijd, zelfs wanneer ze niet
worden gebruikt.
Het verdient aanbeveling om
banden bij normaal gebruik
over het algemeen na zes (6)
jaar te vervangen, ongeacht de
resterende profieldiepte.
Warmte ten gevolge van hetrijden in een warm klimaat of
het regelmatig met zwarebelading rijden kunnen het
verouderingsproces versnellen.
Het niet opvolgen van deze
waarschuwing kan resulteren in
een kapotte band. Hierdoor kunt
u de controle verliezen,
waardoor een ongeluk met
ernstig letsel of schade het
gevolg kan zijn.

Onderhoud
46
7

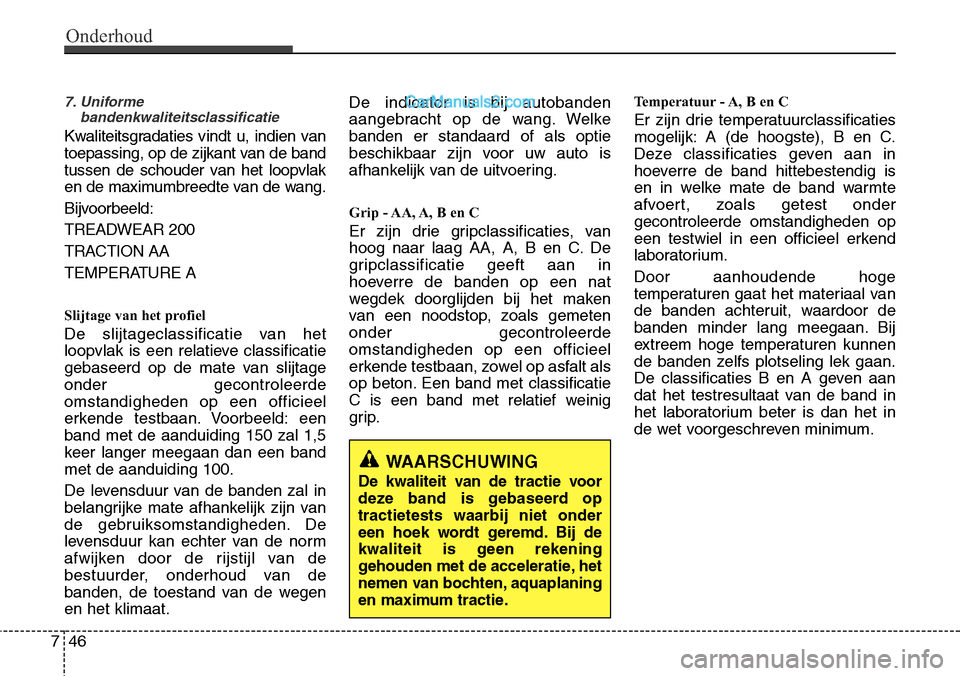

7. Uniforme
bandenkwaliteitsclassificatie
Kwaliteitsgradaties vindt u, indien van
toepassing, op de zijkant van de band
tussen de schouder van het loopvlak
en de maximumbreedte van de wang.
Bijvoorbeeld:
TREADWEAR 200
TRACTION AA
TEMPERATURE A
Slijtage van het profiel
De slijtageclassificatie van het
loopvlak is een relatieve classificatie
gebaseerd op de mate van slijtageonder gecontroleerdeomstandigheden op een officieel
erkende testbaan. Voorbeeld: eenband met de aanduiding 150 zal 1,5
keer langer meegaan dan een bandmet de aanduiding 100.
De levensduur van de banden zal in
belangrijke mate afhankelijk zijn van
de gebruiksomstandigheden. De
levensduur kan echter van de norm
afwijken door de rijstijl van de
bestuurder, onderhoud van de
banden, de toestand van de wegenen het klimaat. De indicator is bij autobanden
aangebracht op de wang. Welkebanden er standaard of als optie
beschikbaar zijn voor uw auto is
afhankelijk van de uitvoering.
Grip - AA, A, B en C
Er zijn drie gripclassificaties, van
hoog naar laag AA, A, B en C. De
gripclassificatie geeft aan in
hoeverre de banden op een nat
wegdek doorglijden bij het maken
van een noodstop, zoals gemetenonder gecontroleerdeomstandigheden op een officieel
erkende testbaan, zowel op asfalt als
op beton. Een band met classificatie
C is een band met relatief weinig
grip. Temperatuur - A, B en C
Er zijn drie temperatuurclassificaties
mogelijk: A (de hoogste), B en C.
Deze classificaties geven aan in
hoeverre de band hittebestendig is
en in welke mate de band warmte
afvoert, zoals getest ondergecontroleerde omstandigheden op
een testwiel in een officieel erkend
laboratorium. Door aanhoudende hoge
temperaturen gaat het materiaal van
de banden achteruit, waardoor de
banden minder lang meegaan. Bij
extreem hoge temperaturen kunnen
de banden zelfs plotseling lek gaan.
De classificaties B en A geven aan
dat het testresultaat van de band in
het laboratorium beter is dan het in
de wet voorgeschreven minimum.
WAARSCHUWING
De kwaliteit van de tractie voor
deze band is gebaseerd optractietests waarbij niet onder
een hoek wordt geremd. Bij de
kwaliteit is geen rekening
gehouden met de acceleratie, het
nemen van bochten, aquaplaning
en maximum tractie.

747
Onderhoud

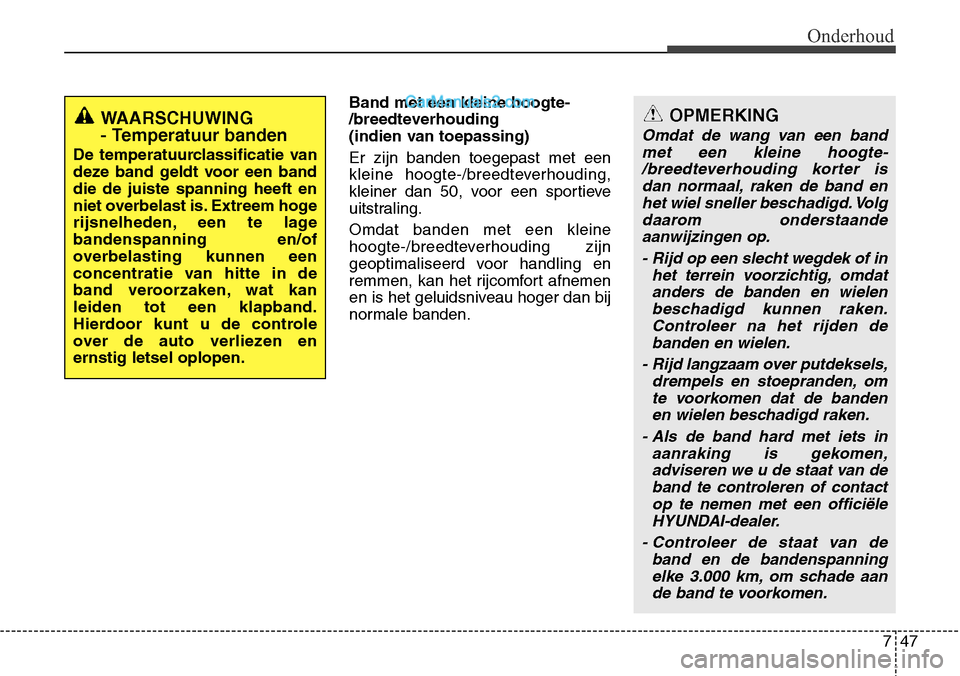

Band met een kleine hoogte-
/breedteverhouding
(indien van toepassing) Er zijn banden toegepast met een
kleine hoogte-/breedteverhouding,
kleiner dan 50, voor een sportieve
uitstraling. Omdat banden met een kleine
hoogte-/breedteverhouding zijn
geoptimaliseerd voor handling en
remmen, kan het rijcomfort afnemen
en is het geluidsniveau hoger dan bij
normale banden.
WAARSCHUWING
- Temperatuur banden
De temperatuurclassificatie van
deze band geldt voor een banddie de juiste spanning heeft en
niet overbelast is. Extreem hoge
rijsnelheden, een te lagebandenspanning en/of
overbelasting kunnen een
concentratie van hitte in de
band veroorzaken, wat kanleiden tot een klapband.
Hierdoor kunt u de controle
over de auto verliezen enernstig letsel oplopen.OPMERKING
Omdat de wang van een band met een kleine hoogte- /breedteverhouding korter isdan normaal, raken de band enhet wiel sneller beschadigd. Volg daarom onderstaandeaanwijzingen op.
- Rijd op een slecht wegdek of in het terrein voorzichtig, omdatanders de banden en wielen beschadigd kunnen raken.Controleer na het rijden debanden en wielen.
- Rijd langzaam over putdeksels, drempels en stoepranden, omte voorkomen dat de bandenen wielen beschadigd raken.
- Als de band hard met iets in aanraking is gekomen,adviseren we u de staat van de band te controleren of contactop te nemen met een officiële HYUNDAI-dealer.
- Controleer de staat van de band en de bandenspanningelke 3.000 km, om schade aande band te voorkomen.

Onderhoud
48
7

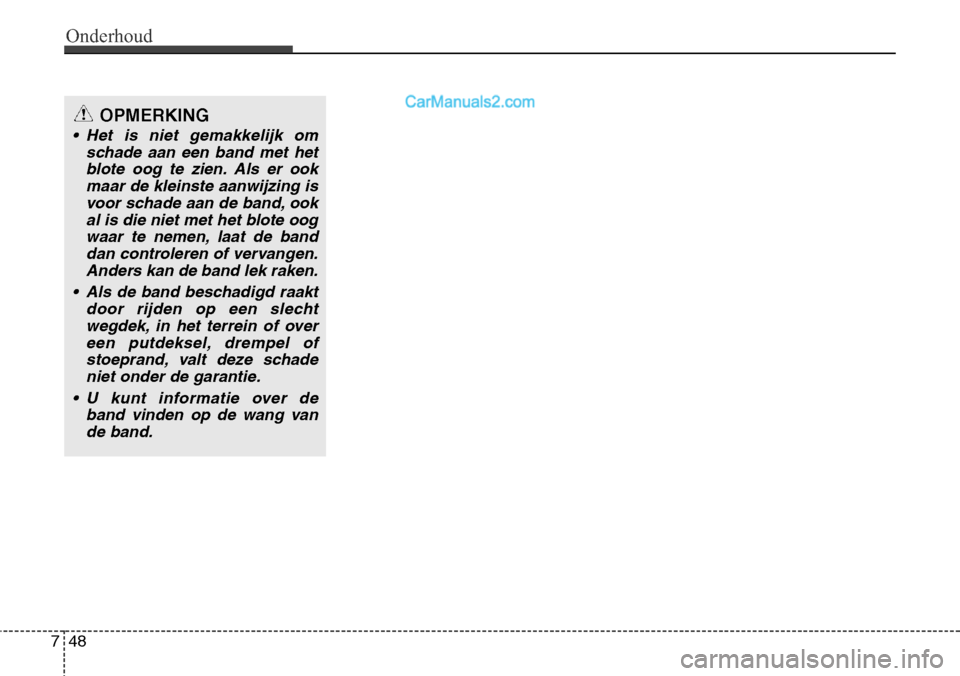

OPMERKING
• Het is niet gemakkelijk om
schade aan een band met hetblote oog te zien. Als er ook maar de kleinste aanwijzing isvoor schade aan de band, ookal is die niet met het blote oogwaar te nemen, laat de banddan controleren of vervangen. Anders kan de band lek raken.
• Als de band beschadigd raakt door rijden op een slechtwegdek, in het terrein of overeen putdeksel, drempel ofstoeprand, valt deze schadeniet onder de garantie.
• U kunt informatie over de band vinden op de wang vande band.

749
Onderhoud

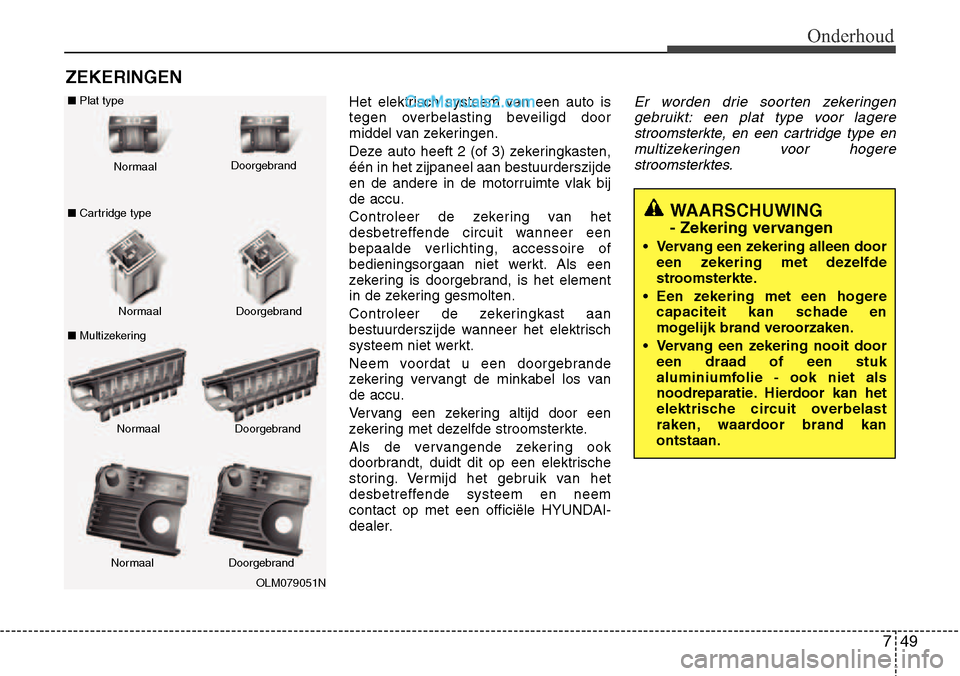

ZEKERINGENHet elektrisch systeem van een auto is
tegen overbelasting beveiligd door
middel van zekeringen.
Deze auto heeft 2 (of 3) zekeringkasten, één in het zijpaneel aan bestuurderszijde
en de andere in de motorruimte vlak bijde accu.
Controleer de zekering van het
desbetreffende circuit wanneer een
bepaalde verlichting, accessoire of
bedieningsorgaan niet werkt. Als een
zekering is doorgebrand, is het element
in de zekering gesmolten.
Controleer de zekeringkast aan
bestuurderszijde wanneer het elektrisch
systeem niet werkt.
Neem voordat u een doorgebrande
zekering vervangt de minkabel los vande accu.
Vervang een zekering altijd door een
zekering met dezelfde stroomsterkte.
Als de vervangende zekering ook
doorbrandt, duidt dit op een elektrische
storing. Vermijd het gebruik van het
desbetreffende systeem en neem
contact op met een officiële HYUNDAI-
dealer.
Er worden drie soorten zekeringengebruikt: een plat type voor lagere stroomsterkte, en een cartridge type en
multizekeringen voor hogere stroomsterktes.
WAARSCHUWING
- Zekering vervangen
• Vervang een zekering alleen door een zekering met dezelfde
stroomsterkte.
• Een zekering met een hogere capaciteit kan schade en
mogelijk brand veroorzaken.
• Vervang een zekering nooit door een draad of een stuk
aluminiumfolie - ook niet als
noodreparatie. Hierdoor kan het
elektrische circuit overbelast
raken, waardoor brand kanontstaan.
OLM079051N
Normaal
Normaal
■
Plat type
■ Cartridge type
■ Multizekering Doorgebrand
Doorgebrand
Normaal Doorgebrand
Normaal Doorgebrand

Onderhoud
50
7
✽AANWIJZING
Mogelijk wijkt het daadwerkelijke
label met de naam van de
zekeringen en relais af .

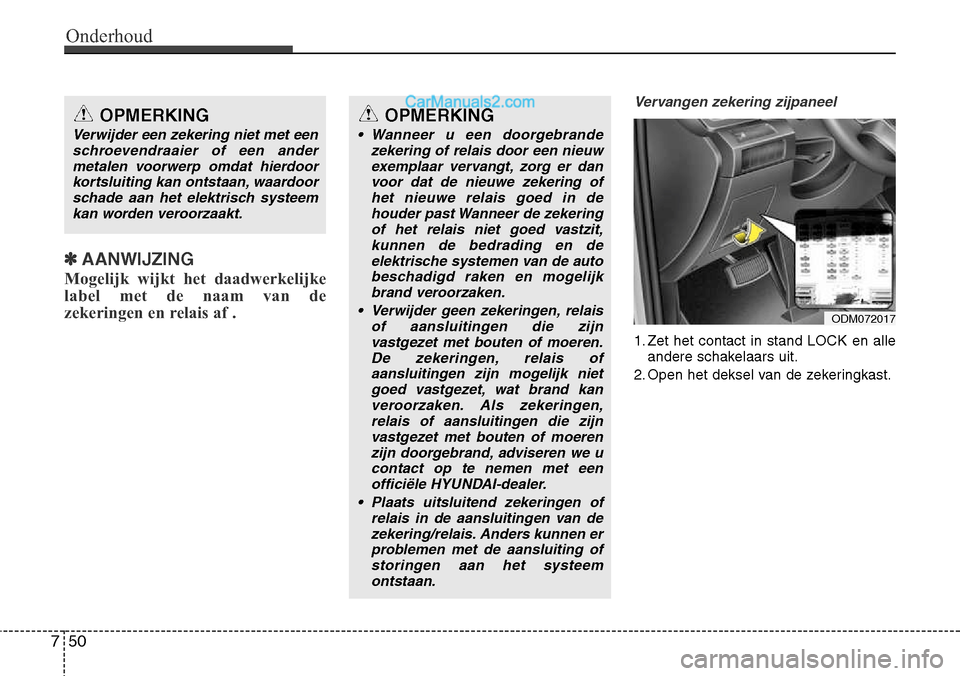

Vervangen zekering zijpaneel
1. Zet het contact in stand LOCK en alle andere schakelaars uit.
2. Open het deksel van de zekeringkast.
OPMERKING
• Wanneer u een doorgebrande zekering of relais door een nieuwexemplaar vervangt, zorg er danvoor dat de nieuwe zekering of
het nieuwe relais goed in de houder past Wanneer de zekering
of het relais niet goed vastzit,kunnen de bedrading en de
elektrische systemen van de autobeschadigd raken en mogelijk
brand veroorzaken.
• Verwijder geen zekeringen, relais of aansluitingen die zijn
vastgezet met bouten of moeren.De zekeringen, relais of
aansluitingen zijn mogelijk niet goed vastgezet, wat brand kan
veroorzaken. Als zekeringen,relais of aansluitingen die zijnvastgezet met bouten of moeren
zijn doorgebrand, adviseren we ucontact op te nemen met een
officiële HYUNDAI-dealer.
• Plaats uitsluitend zekeringen of relais in de aansluitingen van de
zekering/relais. Anders kunnen er problemen met de aansluiting of
storingen aan het systeemontstaan.
ODM072017
OPMERKING
Verwijder een zekering niet met een
schroevendraaier of een andermetalen voorwerp omdat hierdoorkortsluiting kan ontstaan, waardoor
schade aan het elektrisch systeem kan worden veroorzaakt.
