Hyundai Santa Fe 2017 Handleiding (in Dutch)

751
Onderhoud

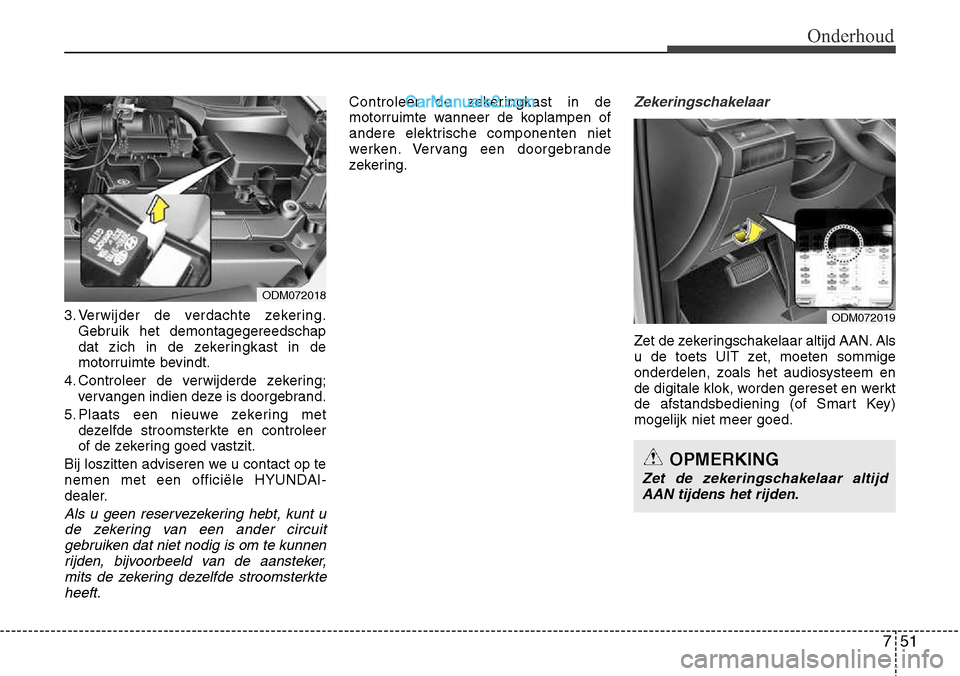

3. Verwijder de verdachte zekering.Gebruik het demontagegereedschap
dat zich in de zekeringkast in de
motorruimte bevindt.
4. Controleer de verwijderde zekering; vervangen indien deze is doorgebrand.
5. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Bij loszitten adviseren we u contact op te
nemen met een officiële HYUNDAI-
dealer.
Als u geen reservezekering hebt, kunt u de zekering van een ander circuitgebruiken dat niet nodig is om te kunnen
rijden, bijvoorbeeld van de aansteker,mits de zekering dezelfde stroomsterkte
heeft.
Controleer de zekeringkast in de
motorruimte wanneer de koplampen of
andere elektrische componenten niet
werken. Vervang een doorgebrande
zekering.Zekeringschakelaar
Zet de zekeringschakelaar altijd AAN. Als
u de toets UIT zet, moeten sommige
onderdelen, zoals het audiosysteem en
de digitale klok, worden gereset en werkt
de afstandsbediening (of Smart Key)mogelijk niet meer goed.
ODM072018
OPMERKING
Zet de zekeringschakelaar altijdAAN tijdens het rijden.
ODM072019

Onderhoud
52
7

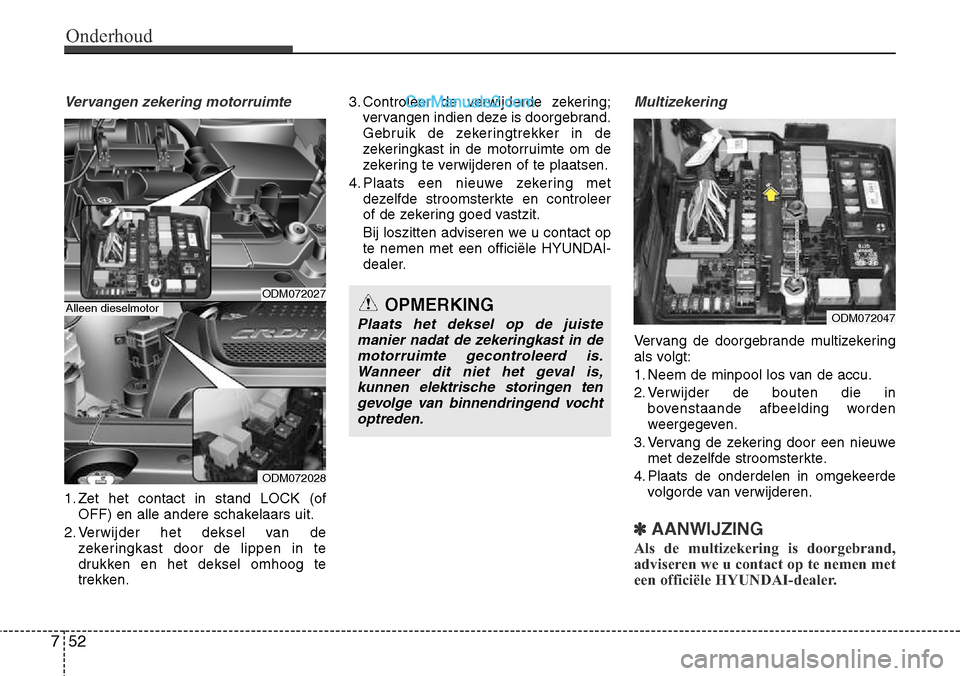

Vervangen zekering motorruimte
1. Zet het contact in stand LOCK (of
OFF) en alle andere schakelaars uit.
2. Verwijder het deksel van de zekeringkast door de lippen in te
drukken en het deksel omhoog te
trekken. 3. Controleer de verwijderde zekering;
vervangen indien deze is doorgebrand.
Gebruik de zekeringtrekker in de
zekeringkast in de motorruimte om de
zekering te verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Bij loszitten adviseren we u contact op
te nemen met een officiële HYUNDAI-
dealer.
Multizekering
Vervang de doorgebrande multizekering
als volgt:
1. Neem de minpool los van de accu.
2. Verwijder de bouten die inbovenstaande afbeelding worden
weergegeven.
3. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
4. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽AANWIJZING
Als de multizekering is doorgebrand,
adviseren we u contact op te nemen met
een officiële HYUNDAI-dealer.
ODM072027
ODM072028
Alleen dieselmotorOPMERKING
Plaats het deksel op de juiste manier nadat de zekeringkast in de
motorruimte gecontroleerd is.Wanneer dit niet het geval is, kunnen elektrische storingen ten
gevolge van binnendringend vochtoptreden.ODM072047

753
Onderhoud

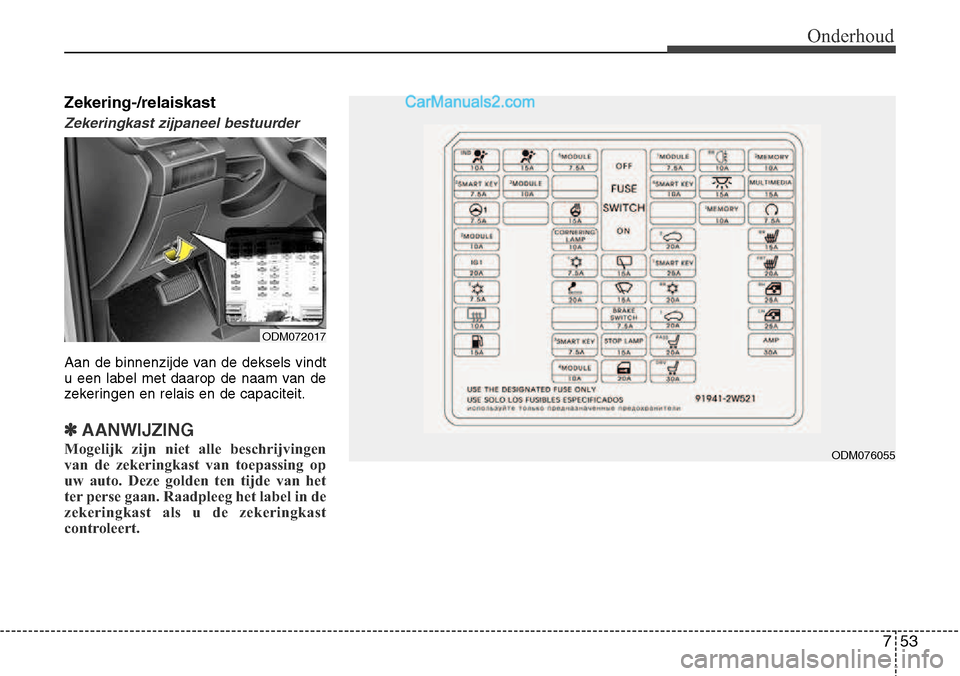

Zekering-/relaiskast
Zekeringkast zijpaneel bestuurder
Aan de binnenzijde van de deksels vindt
u een label met daarop de naam van de
zekeringen en relais en de capaciteit.
✽AANWIJZING
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in de
zekeringkast als u de zekeringkast
controleert.
ODM072017
ODM076055

Onderhoud
54
7

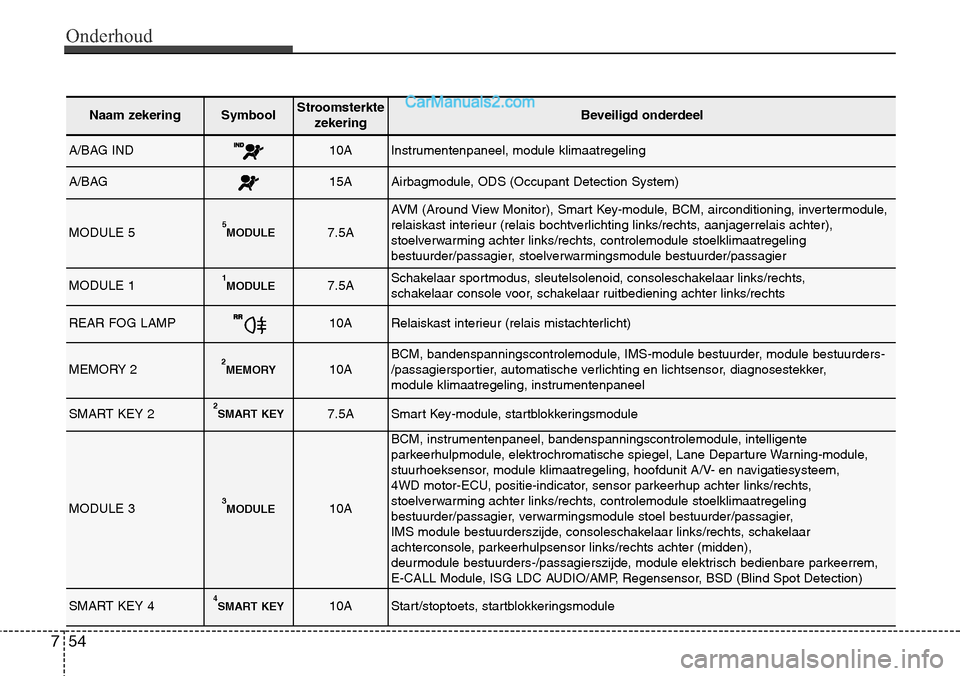

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
A/BAG IND10AInstrumentenpaneel, module klimaatregeling
A/BAG15AAirbagmodule, ODS (Occupant Detection System)
MODULE 55MODULE7.5A
AVM (Around View Monitor), Smart Key-module, BCM, airconditioning, invertermodule,
relaiskast interieur (relais bochtverlichting links/rechts, aanjagerrelais achter),
stoelverwarming achter links/rechts, controlemodule stoelklimaatregeling
bestuurder/passagier, stoelverwarmingsmodule bestuurder/passagier
MODULE 11MODULE7.5ASchakelaar sportmodus, sleutelsolenoid, consoleschakelaar links/rechts,
schakelaar console voor, schakelaar ruitbediening achter links/rechts
REAR FOG LAMP10ARelaiskast interieur (relais mistachterlicht)
MEMORY 22 MEMORY10ABCM, bandenspanningscontrolemodule, IMS-module bestuurder, module bestuurders-
/passagiersportier, automatische verlichting en lichtsensor, diagnosestekker,
module klimaatregeling, instrumentenpaneel
SMART KEY 22
SMART KEY7.5ASmart Key-module, startblokkeringsmodule
MODULE 33MODULE10A
BCM, instrumentenpaneel, bandenspanningscontrolemodule, intelligente
parkeerhulpmodule, elektrochromatische spiegel, Lane Departure Warning-module,
stuurhoeksensor, module klimaatregeling, hoofdunit A/V- en navigatiesysteem,
4WD motor-ECU, positie-indicator, sensor parkeerhup achter links/rechts,
stoelverwarming achter links/rechts, controlemodule stoelklimaatregeling
bestuurder/passagier, verwarmingsmodule stoel bestuurder/passagier,
IMS module bestuurderszijde, consoleschakelaar links/rechts, schakelaar
achterconsole, parkeerhulpsensor links/rechts achter (midden),
deurmodule bestuurders-/passagierszijde, module elektrisch bedienbare parkeerrem,
E-CALL Module, ISG LDC AUDIO/AMP, Regensensor, BSD (Blind Spot Detection)
SMART KEY 44 SMART KEY10AStart/stoptoets, startblokkeringsmodule

755
Onderhoud

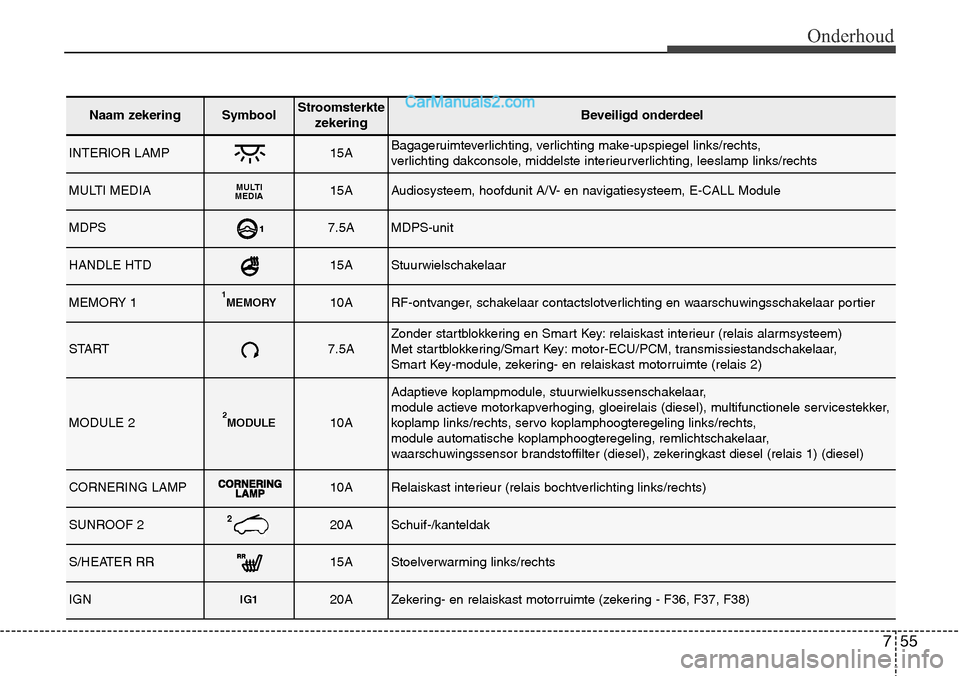

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
INTERIOR LAMP15ABagageruimteverlichting, verlichting make-upspiegel links/rechts,
verlichting dakconsole, middelste interieurverlichting, leeslamp links/rechts
MULTI MEDIAMULTI
MEDIA15AAudiosysteem, hoofdunit A/V- en navigatiesysteem, E-CALL Module
MDPS7.5AMDPS-unit
HANDLE HTD15AStuurwielschakelaar
MEMORY 11
MEMORY10ARF-ontvanger, schakelaar contactslotverlichting en waarschuwingsschakelaar portier
START7.5AZonder startblokkering en Smart Key: relaiskast interieur (relais alarmsysteem)
Met startblokkering/Smart Key: motor-ECU/PCM, transmissiestandschakelaar,
Smart Key-module, zekering- en relaiskast motorruimte (relais 2)
MODULE 22MODULE10A
Adaptieve koplampmodule, stuurwielkussenschakelaar,
module actieve motorkapverhoging, gloeirelais (diesel), multifunctionele servicestekker,
koplamp links/rechts, servo koplamphoogteregeling links/rechts,
module automatische koplamphoogteregeling, remlichtschakelaar,
waarschuwingssensor brandstoffilter (diesel), zekeringkast diesel (relais 1) (diesel)
CORNERING LAMP 10ARelaiskast interieur (relais bochtverlichting links/rechts)
SUNROOF 220ASchuif-/kanteldak
S/HEATER RR15AStoelverwarming links/rechts
IGNIG120AZekering- en relaiskast motorruimte (zekering - F36, F37, F38)

Onderhoud
56
7

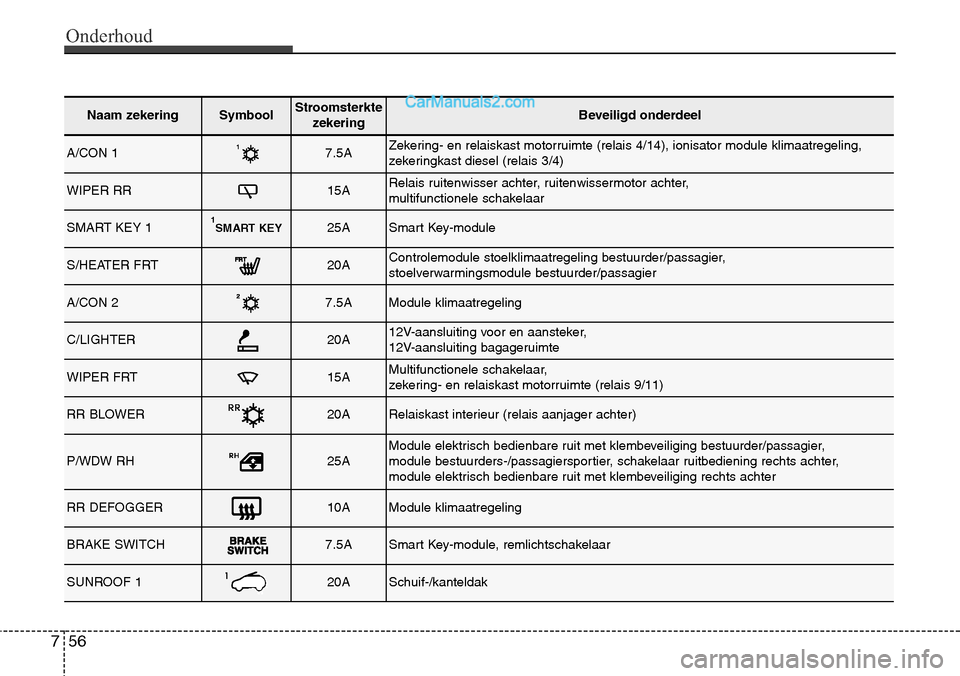

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
A/CON 17.5AZekering- en relaiskast motorruimte (relais 4/14), ionisator module klimaatregeling,
zekeringkast diesel (relais 3/4)
WIPER RR15ARelais ruitenwisser achter, ruitenwissermotor achter,
multifunctionele schakelaar
SMART KEY 11SMART KEY25ASmart Key-module
S/HEATER FRT20AControlemodule stoelklimaatregeling bestuurder/passagier,
stoelverwarmingsmodule bestuurder/passagier
A/CON 27.5AModule klimaatregeling
C/LIGHTER20A12V-aansluiting voor en aansteker,
12V-aansluiting bagageruimte
WIPER FRT15AMultifunctionele schakelaar,
zekering- en relaiskast motorruimte (relais 9/11)
RR BLOWER20ARelaiskast interieur (relais aanjager achter)
P/WDW RH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening rechts achter,
module elektrisch bedienbare ruit met klembeveiliging rechts achter
RR DEFOGGER10AModule klimaatregeling
BRAKE SWITCH7.5ASmart Key-module, remlichtschakelaar
SUNROOF 120ASchuif-/kanteldak

757
Onderhoud

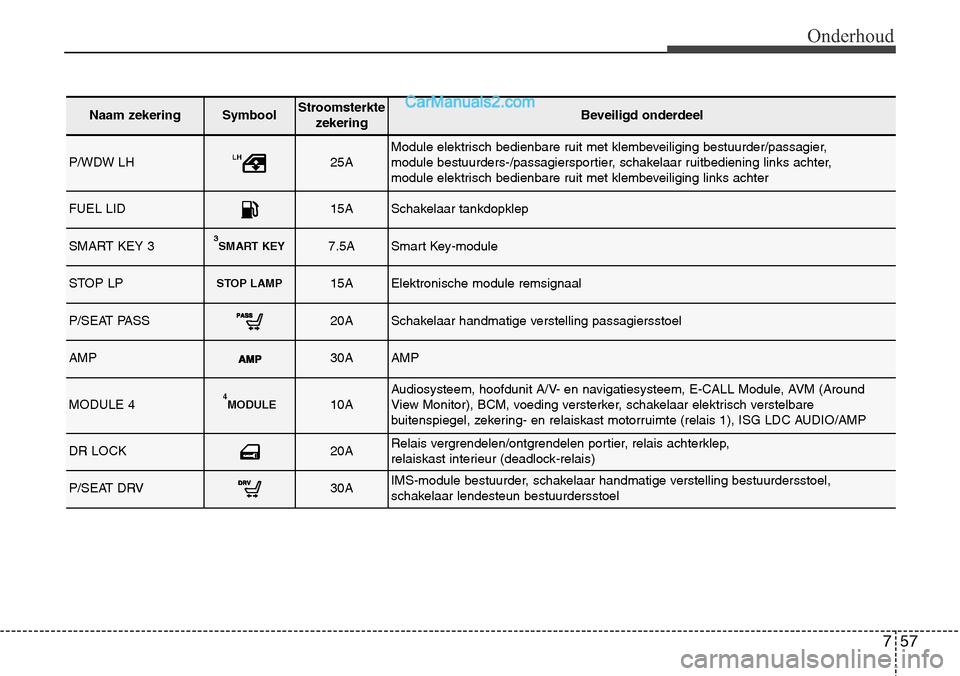

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
P/WDW LH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening links achter,
module elektrisch bedienbare ruit met klembeveiliging links achter
FUEL LID15ASchakelaar tankdopklep
SMART KEY 33SMART KEY7.5ASmart Key-module
STOP LPSTOP LAMP15AElektronische module remsignaal
P/SEAT PASS20ASchakelaar handmatige verstelling passagiersstoel
AMP30AAMP
MODULE 44 MODULE10AAudiosysteem, hoofdunit A/V- en navigatiesysteem, E-CALL Module, AVM (Around
View Monitor), BCM, voeding versterker, schakelaar elektrisch verstelbare
buitenspiegel, zekering- en relaiskast motorruimte (relais 1), ISG LDC AUDIO/AMP
DR LOCK20ARelais vergrendelen/ontgrendelen portier, relais achterklep,
relaiskast interieur (deadlock-relais)
P/SEAT DRV30AIMS-module bestuurder, schakelaar handmatige verstelling bestuurdersstoel,
schakelaar lendesteun bestuurdersstoel

Onderhoud
58
7

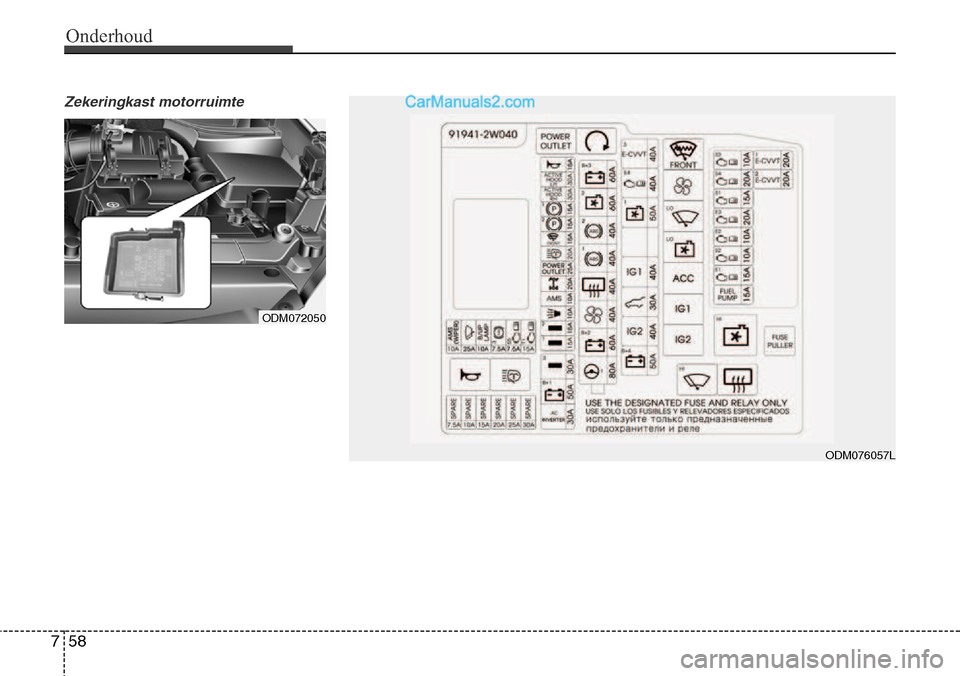

Zekeringkast motorruimte
ODM072050
ODM076057L

759
Onderhoud

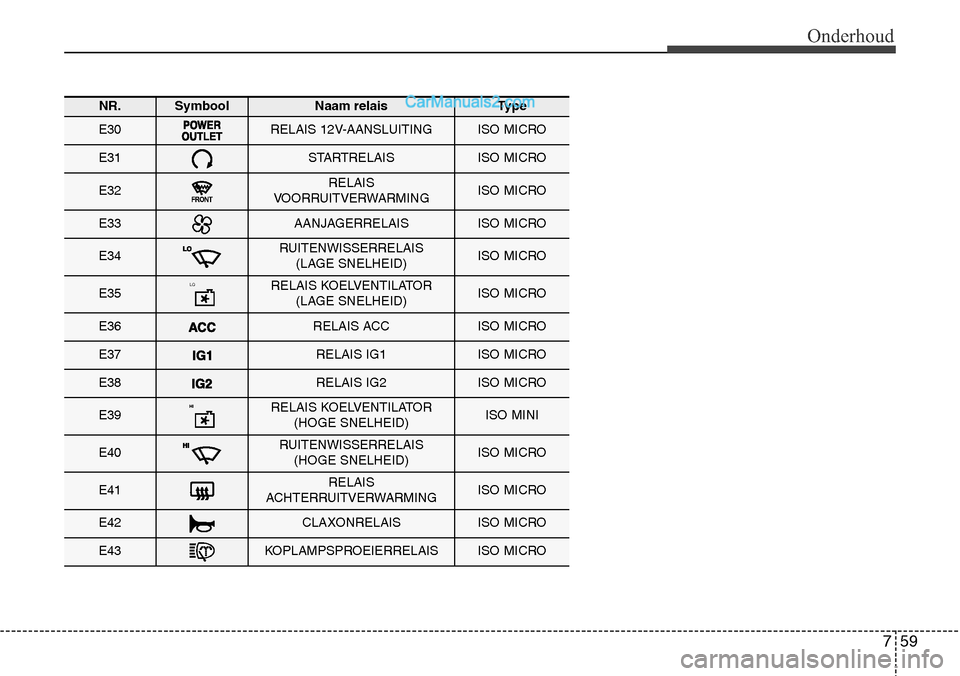

NR.SymboolNaam relaisType
E30RELAIS 12V-AANSLUITINGISO MICRO
E31STARTRELAISISO MICRO
E32RELAIS
VOORRUITVERWARMINGISO MICRO
E33AANJAGERRELAISISO MICRO
E34RUITENWISSERRELAIS
(LAGE SNELHEID)ISO MICRO
E35/2RELAIS KOELVENTILATOR (LAGE SNELHEID)ISO MICRO
E36RELAIS ACCISO MICRO
E37RELAIS IG1ISO MICRO
E38RELAIS IG2ISO MICRO
E39RELAIS KOELVENTILATOR(HOGE SNELHEID)ISO MINI
E40RUITENWISSERRELAIS (HOGE SNELHEID)ISO MICRO
E41RELAIS
ACHTERRUITVERWARMINGISO MICRO
E42CLAXONRELAISISO MICRO
E43KOPLAMPSPROEIERRELAISISO MICRO

Onderhoud
60
7

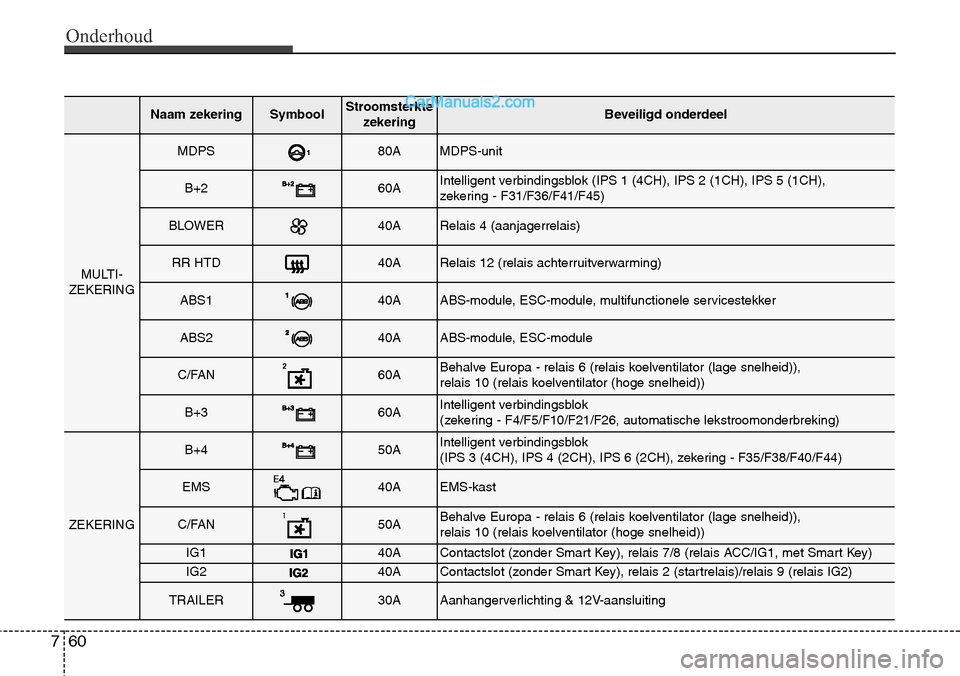

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
MULTI-
ZEKERING
MDPS80AMDPS-unit
B+260AIntelligent verbindingsblok (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
zekering - F31/F36/F41/F45)
BLOWER40ARelais 4 (aanjagerrelais)
RR HTD40ARelais 12 (relais achterruitverwarming)
ABS140AABS-module, ESC-module, multifunctionele servicestekker
ABS240AABS-module, ESC-module
C/FAN60ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
B+360AIntelligent verbindingsblok
(zekering - F4/F5/F10/F21/F26, automatische lekstroomonderbreking)
ZEKERING
B+450AIntelligent verbindingsblok
(IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH), zekering - F35/F38/F40/F44)
EMS40AEMS-kast
C/FAN50ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
IG140AContactslot (zonder Smart Key), relais 7/8 (relais ACC/IG1, met Smart Key)
IG240AContactslot (zonder Smart Key), relais 2 (startrelais)/relais 9 (relais IG2)
TRAILER30AAanhangerverlichting & 12V-aansluiting
