Hyundai Santa Fe 2019 Betriebsanleitung (in German)

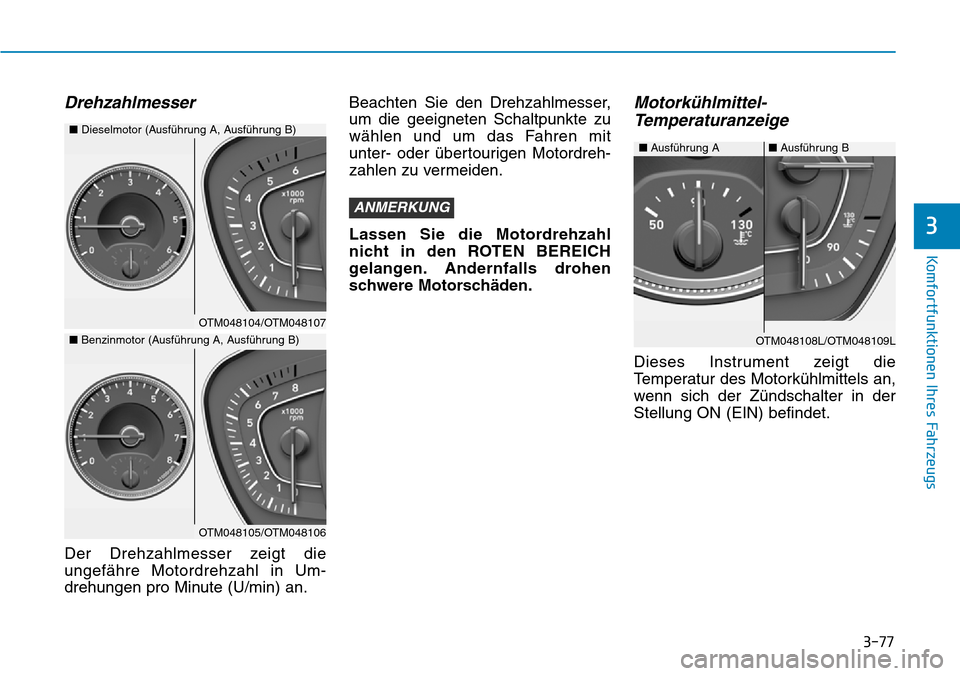

3-77
Komfortfunktionen Ihres Fahrzeugs
3
Drehzahlmesser
Der Drehzahlmesser zeigt die
ungefähre Motordrehzahl in Um-
drehungen pro Minute (U/min) an.Beachten Sie den Drehzahlmesser,
um die geeigneten Schaltpunkte zu
wählen und um das Fahren mit
unter- oder übertourigen Motordreh-
zahlen zu vermeiden.
Lassen Sie die Motordrehzahl
nicht in den ROTEN BEREICH
gelangen. Andernfalls drohen
schwere Motorschäden.
Motorkühlmittel-
Temperaturanzeige
Dieses Instrument zeigt die
Temperatur des Motorkühlmittels an,
wenn sich der Zündschalter in der
Stellung ON (EIN) befindet.
ANMERKUNG
OTM048104/OTM048107 ■Dieselmotor (Ausführung A, Ausführung B)
OTM048105/OTM048106 ■Benzinmotor (Ausführung A, Ausführung B)
OTM048108L/OTM048109L ■ Ausführung A■ Ausführung B

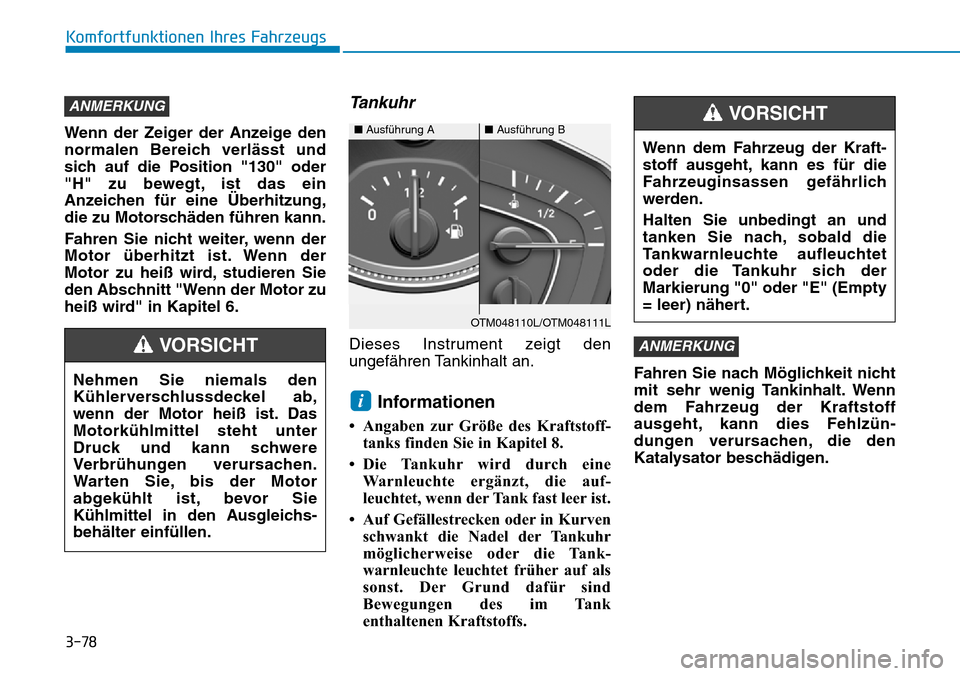

3-78
Komfortfunktionen Ihres Fahrzeugs
Wenn der Zeiger der Anzeige den
normalen Bereich verlässt und
sich auf die Position "130" oder
"H" zu bewegt, ist das ein
Anzeichen für eine Überhitzung,
die zu Motorschäden führen kann.
Fahren Sie nicht weiter, wenn der
Motor überhitzt ist. Wenn der
Motor zu heiß wird, studieren Sie
den Abschnitt "Wenn der Motor zu
heiß wird" in Kapitel 6.
Tankuhr
Dieses Instrument zeigt den
ungefähren Tankinhalt an.
Informationen
• Angaben zur Größe des Kraftstoff-
tanks finden Sie in Kapitel 8.
• Die Tankuhr wird durch eine
Warnleuchte ergänzt, die auf-
leuchtet, wenn der Tank fast leer ist.
• Auf Gefällestrecken oder in Kurven
schwankt die Nadel der Tankuhr
möglicherweise oder die Tank-
warnleuchte leuchtet früher auf als
sonst. Der Grund dafür sind
Bewegungen des im Tank
enthaltenen Kraftstoffs. Fahren Sie nach Möglichkeit nicht
mit sehr wenig Tankinhalt. Wenn
dem Fahrzeug der Kraftstoff
ausgeht, kann dies Fehlzün-
dungen verursachen, die den
Katalysator beschädigen.
ANMERKUNG
i
ANMERKUNG
Wenn dem Fahrzeug der Kraft-
stoff ausgeht, kann es für die
Fahrzeuginsassen gefährlich
werden.
Halten Sie unbedingt an und
tanken Sie nach, sobald die
Tankwarnleuchte aufleuchtet
oder die Tankuhr sich der
Markierung "0" oder "E" (Empty
= leer) nähert.
VORSICHT
Nehmen Sie niemals den
Kühlerverschlussdeckel ab,
wenn der Motor heiß ist. Das
Motorkühlmittel steht unter
Druck und kann schwere
Verbrühungen verursachen.
Warten Sie, bis der Motor
abgekühlt ist, bevor Sie
Kühlmittel in den Ausgleichs-
behälter einfüllen.
VORSICHT
OTM048110L/OTM048111L ■ Ausführung A■ Ausführung B

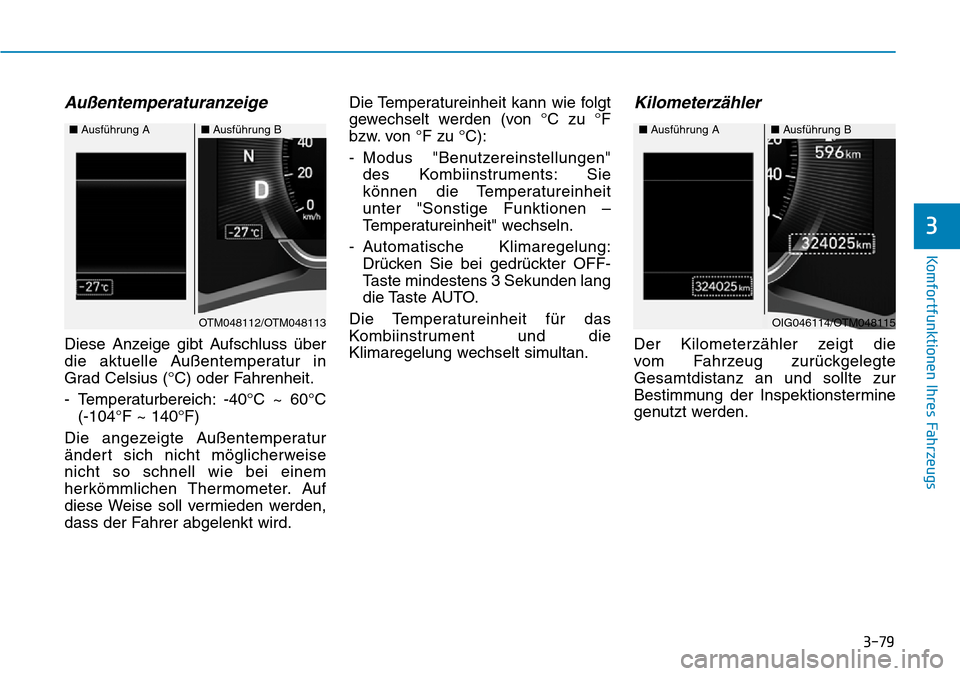

3-79
Komfortfunktionen Ihres Fahrzeugs
3
Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über
die aktuelle Außentemperatur in
Grad Celsius (°C) oder Fahrenheit.
- Temperaturbereich: -40°C ~ 60°C
(-104°F ~ 140°F)
Die angezeigte Außentemperatur
ändert sich nicht möglicherweise
nicht so schnell wie bei einem
herkömmlichen Thermometer. Auf
diese Weise soll vermieden werden,
dass der Fahrer abgelenkt wird.Die Temperatureinheit kann wie folgt
gewechselt werden (von °C zu °F
bzw. von °F zu °C):
- Modus "Benutzereinstellungen"
des Kombiinstruments: Sie
können die Temperatureinheit
unter "Sonstige Funktionen –
Temperatureinheit" wechseln.
- Automatische Klimaregelung:
Drücken Sie bei gedrückter OFF-
Taste mindestens 3 Sekunden lang
die Taste AUTO.
Die Temperatureinheit für das
Kombiinstrument und die
Klimaregelung wechselt simultan.
Kilometerzähler
Der Kilometerzähler zeigt die
vom Fahrzeug zurückgelegte
Gesamtdistanz an und sollte zur
Bestimmung der Inspektionstermine
genutzt werden.
OTM048112/OTM048113 ■ Ausführung A
■ Ausführung B
OIG046114/OTM048115 ■ Ausführung A■ Ausführung B

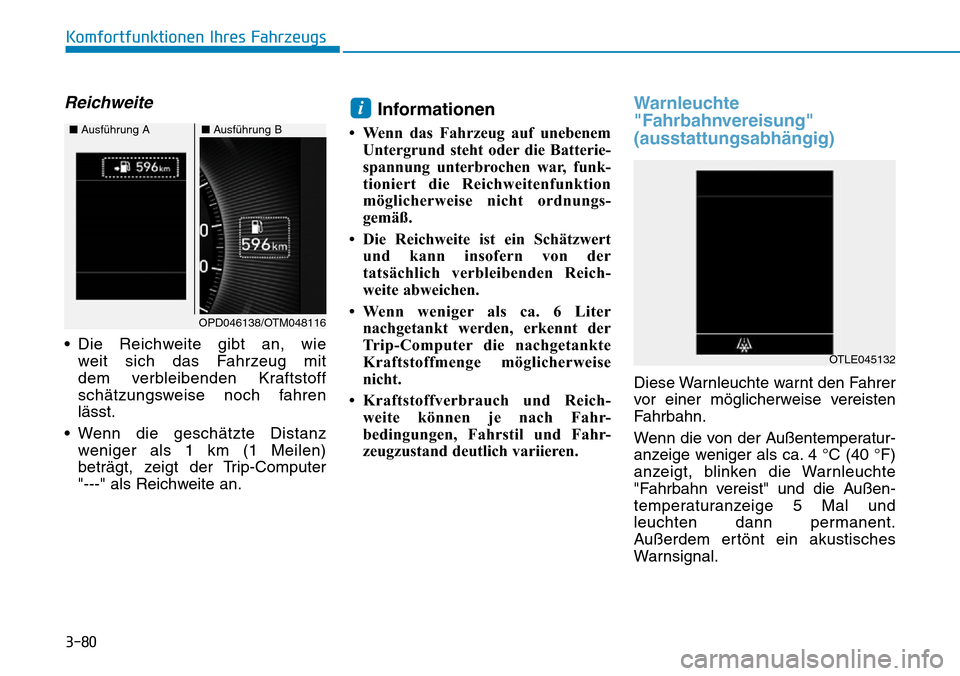

3-80
Komfortfunktionen Ihres Fahrzeugs
Reichweite
• Die Reichweite gibt an, wie
weit sich das Fahrzeug mit
dem verbleibenden Kraftstoff
schätzungsweise noch fahren
lässt.
• Wenn die geschätzte Distanz
weniger als 1 km (1 Meilen)
beträgt, zeigt der Trip-Computer
"---" als Reichweite an.
Informationen
• Wenn das Fahrzeug auf unebenem
Untergrund steht oder die Batterie-
spannung unterbrochen war, funk-
tioniert die Reichweitenfunktion
möglicherweise nicht ordnungs-
gemäß.
• Die Reichweite ist ein Schätzwert
und kann insofern von der
tatsächlich verbleibenden Reich-
weite abweichen.
• Wenn weniger als ca. 6 Liter
nachgetankt werden, erkennt der
Trip-Computer die nachgetankte
Kraftstoffmenge möglicherweise
nicht.
• Kraftstoffverbrauch und Reich-
weite können je nach Fahr-
bedingungen, Fahrstil und Fahr-
zeugzustand deutlich variieren.
Warnleuchte
"Fahrbahnvereisung"
(ausstattungsabhängig)
Diese Warnleuchte warnt den Fahrer
vor einer möglicherweise vereisten
Fahrbahn.
Wenn die von der Außentemperatur-
anzeige weniger als ca. 4 °C (40 °F)
anzeigt, blinken die Warnleuchte
"Fahrbahn vereist" und die Außen-
temperaturanzeige 5 Mal und
leuchten dann permanent.
Außerdem ertönt ein akustisches
Warnsignal.
i
OPD046138/OTM048116 ■ Ausführung A■ Ausführung B
OTLE045132

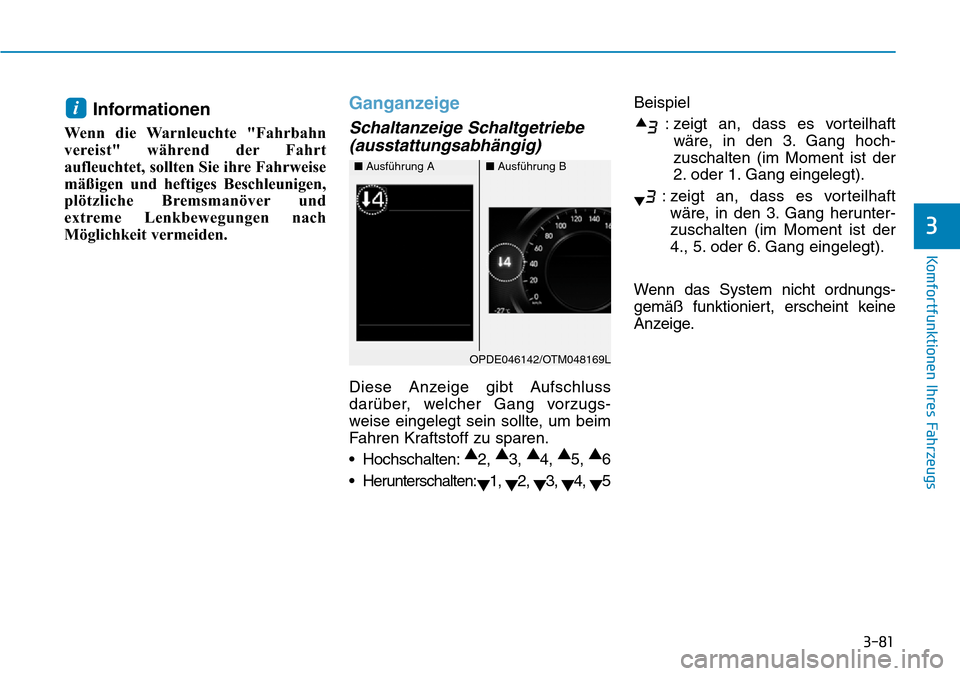

3-81
Komfortfunktionen Ihres Fahrzeugs
3
Informationen
Wenn die Warnleuchte "Fahrbahn
vereist" während der Fahrt
aufleuchtet, sollten Sie ihre Fahrweise
mäßigen und heftiges Beschleunigen,
plötzliche Bremsmanöver und
extreme Lenkbewegungen nach
Möglichkeit vermeiden.
Ganganzeige
Schaltanzeige Schaltgetriebe
(ausstattungsabhängig)
Diese Anzeige gibt Aufschluss
darüber, welcher Gang vorzugs-
weise eingelegt sein sollte, um beim
Fahren Kraftstoff zu sparen.
• Hochschalten:▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Herunterschalten:
▼1,
▼2,
▼3,
▼4,
▼5Beispiel
: zeigt an, dass es vorteilhaft
wäre, in den 3. Gang hoch-
zuschalten (im Moment ist der
2. oder 1. Gang eingelegt).
: zeigt an, dass es vorteilhaft
wäre, in den 3. Gang herunter-
zuschalten (im Moment ist der
4., 5. oder 6. Gang eingelegt).
Wenn das System nicht ordnungs-
gemäß funktioniert, erscheint keine
Anzeige.
i
OPDE046142/OTM048169L ■ Ausführung A■ Ausführung B

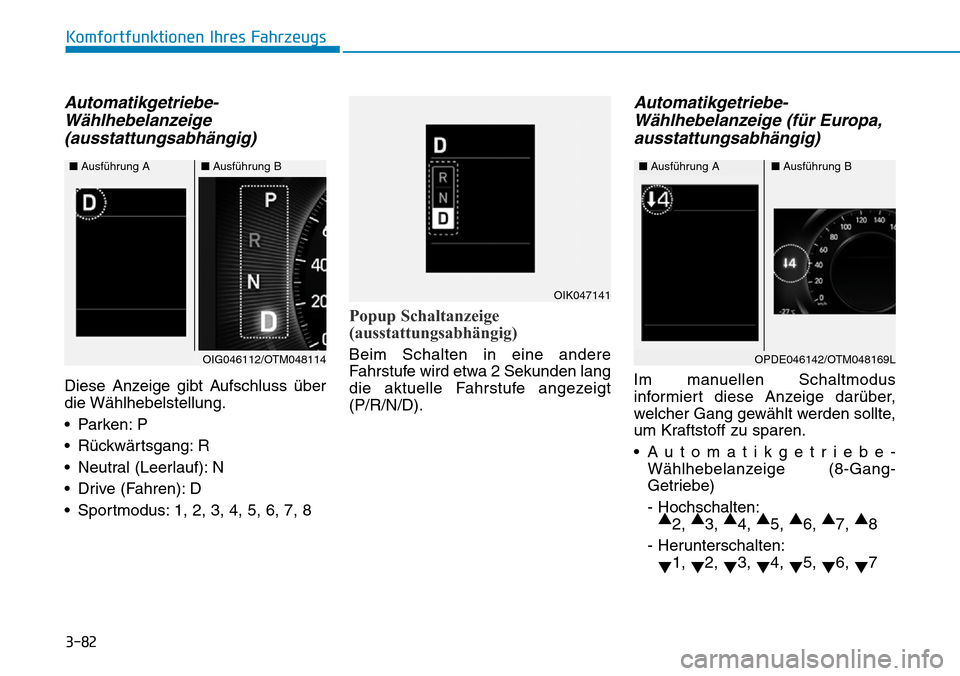

3-82
Komfortfunktionen Ihres Fahrzeugs
Automatikgetriebe-
Wählhebelanzeige
(ausstattungsabhängig)
Diese Anzeige gibt Aufschluss über
die Wählhebelstellung.
• Parken: P
• Rückwärtsgang: R
• Neutral (Leerlauf): N
• Drive (Fahren): D
• Sportmodus: 1, 2, 3, 4, 5, 6, 7, 8
Popup Schaltanzeige
(ausstattungsabhängig)
Beim Schalten in eine andere
Fahrstufe wird etwa 2 Sekunden lang
die aktuelle Fahrstufe angezeigt
(P/R/N/D).
Automatikgetriebe-
Wählhebelanzeige (für Europa,
ausstattungsabhängig)
Im manuellen Schaltmodus
informiert diese Anzeige darüber,
welcher Gang gewählt werden sollte,
um Kraftstoff zu sparen.
• Automatikgetriebe-
Wählhebelanzeige (8-Gang-
Getriebe)
- Hochschalten:
▲
2, ▲
3, ▲
4, ▲
5, ▲
6, ▲
7, ▲
8
- Herunterschalten:
▼1,
▼2,
▼3,
▼4,
▼5,
▼6,
▼7
OIG046112/OTM048114 ■ Ausführung A■ Ausführung BOPDE046142/OTM048169L ■ Ausführung A■ Ausführung B
OIK047141

3-83
Komfortfunktionen Ihres Fahrzeugs
3
• Automatikgetriebe-
Wählhebelanzeige (6-Gang-
Getriebe)
- Hochschalten :
▲
2, ▲
3, ▲
4, ▲
5, ▲
6
- Herunterschalten :
▼1,
▼2,
▼3,
▼4,
▼5
Beispiel
: zeigt an, dass es vorteilhaft
wäre, in den 3. Gang hoch-
zuschalten (im Moment ist der
2. oder 1. Gang eingelegt).
: zeigt an, dass es vorteilhaft
wäre, in den 3. Gang herunter-
zuschalten (im Moment ist der
4., 5. oder 6. Gang eingelegt).
Wenn das System nicht ordnungs-
gemäß funktioniert, erscheint keine
Anzeige.Warn- und kontrollleuchten
Informationen
Vergewissern Sie sich, dass nach dem
Anlassen des Motors alle Warn-
leuchten erlöschen. Wenn eine
Warnleuchte nicht erlischt, weist dies
auf einen Umstand hin, der der
Aufmerksamkeit bedarf.
Airbag-Warnleuchte
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. 6 Sekunden lang
auf und erlischt dann.
• Wenn eine SRS-Fehlfunktion
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Sicherheitsgurt-
Warnleuchte
Diese Warnleuchte weist den Fahrer
darauf hin, dass der Sicherheitsgurt
nicht angelegt ist.
Nähere Informationen dazu finden
Sie unter "Sicherheitsgurte" in
Kapitel 2.
i

3-84
Komfortfunktionen Ihres Fahrzeugs
Warnleuchte
Feststellbremse und
Bremsflüssigkeit
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. drei Sekunden
lang
- Sie leuchtet weiter, wenn die
Feststellbremse aktiviert ist.
• Wenn die Feststellbremse aktiviert
ist.
• Wenn zu wenig Bremsflüssigkeit
im Behälter ist.
- Wenn die Warnleuchte auf-
leuchtet, obwohl die Feststell-
bremse gelöst ist, zeigt dies an,
dass zu wenig Bremsflüssigkeit
im Behälter ist.
Wenn zu wenig Bremsflüssigkeit im
Behälter ist:
1. Fahren Sie vorsichtig bis zur
nächsten sicheren Parkmöglich-
keit und halten Sie das Fahrzeug
an.
2. Prüfen Sie bei abgestelltem Motor
umgehend den Bremsflüssigkeits-
füllstand und füllen Sie nach
Bedarf Bremsflüssigkeit auf.
(Weitere Informationen finden
Sie unter "Bremsflüssigkeit" in
Kapitel 7).Prüfen Sie danach alle
Komponenten der Bremsanlage
auf Undichtigkeit. Wenn die
Bremsanlage weiterhin Flüssigkeit
verliert oder wenn die Warn-
leuchte weiter leuchtet oder die
Bremsen nicht ordnungsgemäß
funktionieren, setzen Sie die Fahrt
nicht fort. Wir empfehlen, das
Fahrzeug von einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Zweikreisbremsanlage
Ihr Fahrzeug ist mit einer
Zweikreisbremsanlage ausgerüstet.
Folglich werden auch dann immer
noch zwei Räder gebremst, wenn
einer der beiden Bremskreise
ausfällt.
Bei nur einem funktionierenden
Bremskreis ist ein längerer Pedal-
weg und ein größerer Kraftaufwand
beim Treten des Pedals erforderlich,
um das Fahrzeug zu stoppen.
Außerdem verlängert sich der
Anhalteweg, wenn nur ein Teil des
Bremssystems funktioniert.
Wenn die Bremsen während der
Fahrt versagen, schalten Sie zurück,
um die Wirkung der Motorbremse zu
erhöhen, und halten Sie das
Fahrzeug an, sobald dies gefahrlos
möglich ist.

3-85
Komfortfunktionen Ihres Fahrzeugs
3
ABS-Warnleuchte
(Antiblockiersystem)
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. drei Sekunden
lang auf und erlischt dann.
• Bei einer Fehlfunktion des ABS
(Die Funktion der konventionellen
Bremsanlage ist weiterhin
gegeben, jedoch ohne ABS-
Unterstützung.)
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
EBD-Warnleuchte
(Elektronische
Bremskrafterteilung)
Die beiden Warnleuchten leuchten
wie folgt simultan während der
Fahrt auf:
• Wenn das ABS und die
konventionelle Bremsanlage
möglicherweise nicht ordnungs-
gemäß funktionieren.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Warnleuchte Feststellbremse
und Bremsflüssigkeit
Mit dem Fahrzeug zu fahren,
obwohl eine Warnleuchte leuch-
tet, ist gefährlich. Wenn die
Warnleuchte für die Feststell-
bremse und die Bremsflüssig-
keit bei gelöster Feststell-
bremse aufleuchtet, zeigt dies
an, das der Bremsflüssigkeits-
füllstand zu niedrig ist.
In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren
zu lassen.
VORSICHT

3-86
Komfortfunktionen Ihres Fahrzeugs
Informationen - EBD-
Warnleuchte (Elektronische
Bremskraftverteilung)
Wenn die ABS-Warnleuchte oder
sowohl die ABS-Warnleuchte als auch
die Warnleuchte für die Feststell-
bremse und die Bremsflüssigkeit
leuchtet bzw. leuchten, ist der
Tachometer, der Kilometerzähler oder
der Wegstreckenzähler möglicher-
weise ohne Funktion. Außerdem
leuchtet möglicherweise die EPS-
Warnleuchte auf und der Lenk-
kraftaufwand nimmt zu oder ab.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.EPB-Warnleuchte
(Elektrische
Feststellbremse,
ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt
auf:
• Wenn Sie den Zündschalter oder
den Start/Stop-Knopf in die
Stellung ON (EIN) bringen.
- Sie leuchtet ca. 3 Sekunden lang
auf und erlischt dann.
• Wenn eine EPB-Fehlfunktion
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Informationen
Die EPB-Warnleuchte (Elektrische
Feststellbremse) leuchtet möglicher-
weise gemeinsam mit der ESC-
Kontrollleuchte (Elektronische Sta-
bilitätskontrolle) auf und zeigt damit
an, dass das ESC nicht ordnungs-
gemäß funktioniert. (Dies ist kein
Indiz für eine EPB-Fehlfunktion).
i
i
EBD-Warnleuchte
(Elektronische Bremskraft-
verteilung)
Wenn sowohl die ABS-Warn-
leuchte als auch die Warn-
leuchte für die Feststellbremse
und die Bremsflüssigkeit
leuchten, funktioniert die
Bremsanlage nicht ordnungs-
gemäß und bei abrupten
Bremsungen besteht Gefahr.
Vermeiden Sie in diesem Fall
schnelles Fahren und abrupte
Bremsmanöver.
Wir empfehlen, das Fahrzeug
möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
VORSICHTEPB
