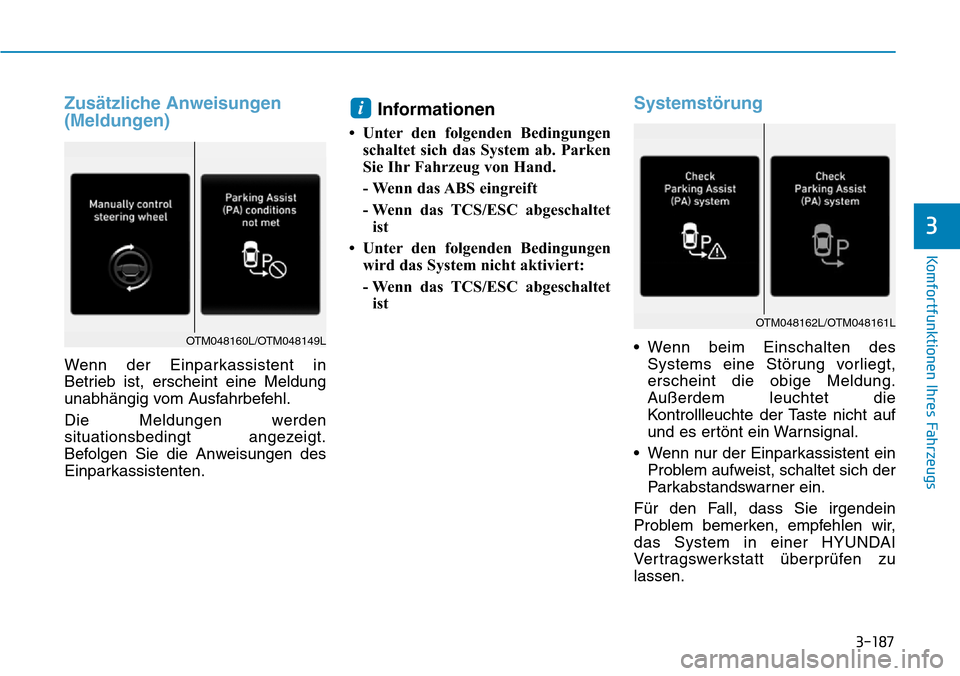

3-187
Komfortfunktionen Ihres Fahrzeugs
3
Zusätzliche Anweisungen
(Meldungen)
Wenn der Einparkassistent in
Betrieb ist, erscheint eine Meldung
unabhängig vom Ausfahrbefehl.
Die Meldungen werden
situationsbedingt angezeigt.
Befolgen Sie die Anweisungen des
Einparkassistenten.
Informationen
• Unter den folgenden Bedingungen
schaltet sich das System ab. Parken
Sie Ihr Fahrzeug von Hand.
- Wenn das ABS eingreift
- Wenn das TCS/ESC abgeschaltet
ist
• Unter den folgenden Bedingungen
wird das System nicht aktiviert:
- Wenn das TCS/ESC abgeschaltet
ist
Systemstörung
• Wenn beim Einschalten des
Systems eine Störung vorliegt,
erscheint die obige Meldung.
Außerdem leuchtet die
Kontrollleuchte der Taste nicht auf
und es ertönt ein Warnsignal.
• Wenn nur der Einparkassistent ein
Problem aufweist, schaltet sich der
Parkabstandswarner ein.
Für den Fall, dass Sie irgendein
Problem bemerken, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
i
OTM048162L/OTM048161L
OTM048160L/OTM048149L

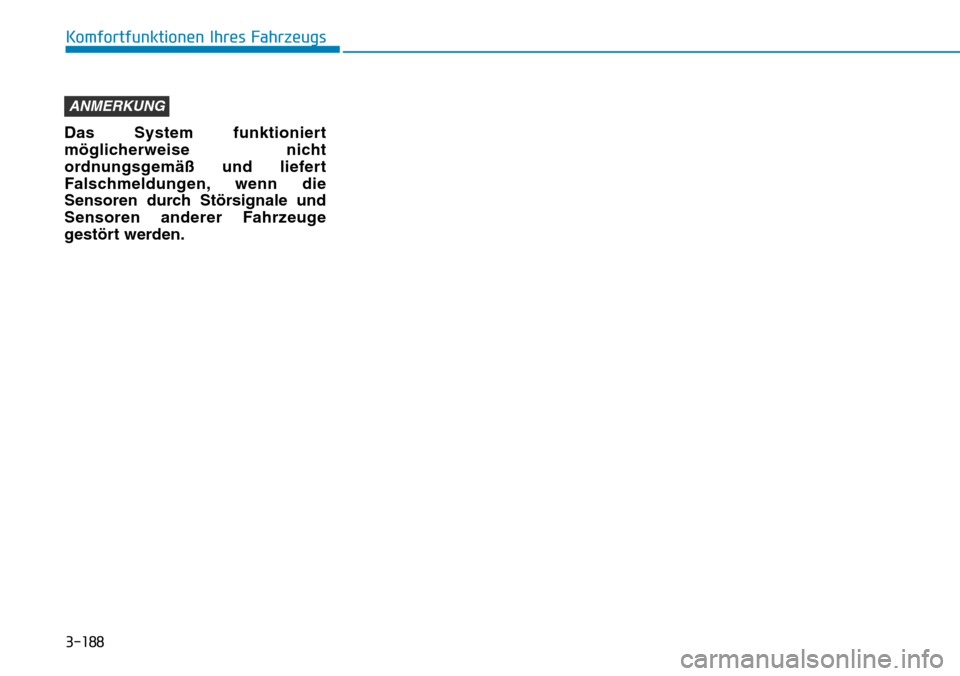

3-188
Das System funktioniert
möglicherweise nicht
ordnungsgemäß und liefert
Falschmeldungen, wenn die
Sensoren durch Störsignale und
Sensoren anderer Fahrzeuge
gestört werden.
ANMERKUNG
Komfortfunktionen Ihres Fahrzeugs

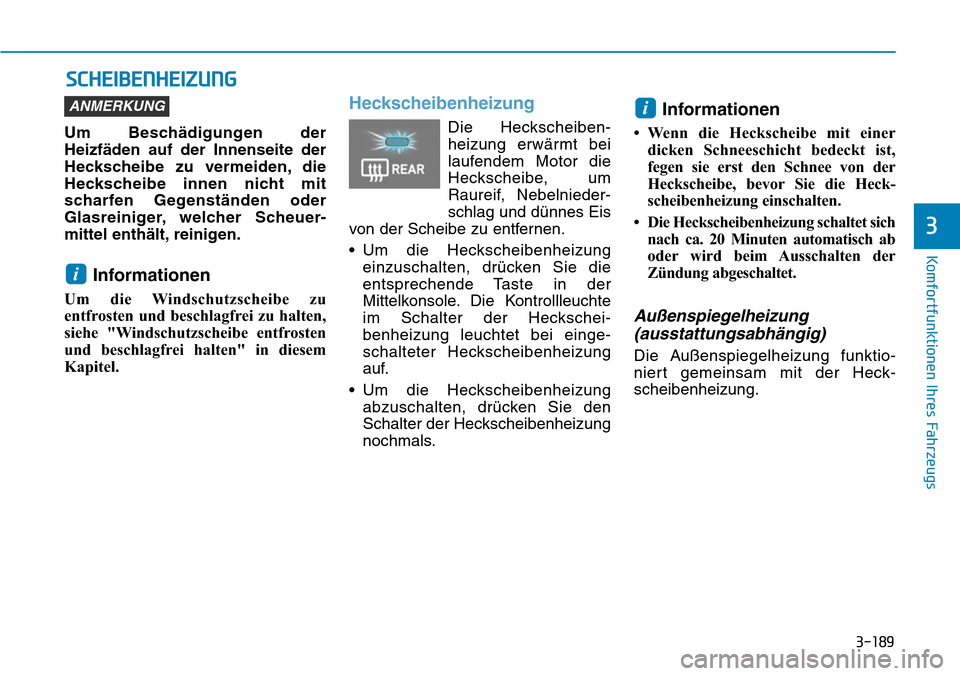

3-189
Komfortfunktionen Ihres Fahrzeugs
3
SCHEIBENHEIZUNG
Um Beschädigungen der
Heizfäden auf der Innenseite der
Heckscheibe zu vermeiden, die
Heckscheibe innen nicht mit
scharfen Gegenständen oder
Glasreiniger, welcher Scheuer-
mittel enthält, reinigen.
Informationen
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
Heckscheibenheizung
Die Heckscheiben-
heizung erwärmt bei
laufendem Motor die
Heckscheibe, um
Raureif, Nebelnieder-
schlag und dünnes Eis
von der Scheibe zu entfernen.
• Um die Heckscheibenheizung
einzuschalten, drücken Sie die
entsprechende Taste in der
Mittelkonsole. Die Kontrollleuchte
im Schalter der Heckschei-
benheizung leuchtet bei einge-
schalteter Heckscheibenheizung
auf.
• Um die Heckscheibenheizung
abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals.
Informationen
• Wenn die Heckscheibe mit einer
dicken Schneeschicht bedeckt ist,
fegen sie erst den Schnee von der
Heckscheibe, bevor Sie die Heck-
scheibenheizung einschalten.
• Die Heckscheibenheizung schaltet sich
nach ca. 20 Minuten automatisch ab
oder wird beim Ausschalten der
Zündung abgeschaltet.
Außenspiegelheizung
(ausstattungsabhängig)
Die Außenspiegelheizung funktio-
niert gemeinsam mit der Heck-
scheibenheizung.
i
i
ANMERKUNG

3-190
Komfortfunktionen Ihres Fahrzeugs
MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
OTM048300L/OTM048301/OTM048302
1. Gebläsedrehzahlregler
2. Temperaturregler
3. Modus-Taste
4. Windschutzscheibenheizungstaste
5. Schalter Heckscheibenheizung
6. Klimaanlagentaste*
7. Frischluft-/Umlufttaste
8. Klimaanlagentaste für 3. Sitzreihe*
9. Drehknopf für Lüfterdrehzahl in der 3.
Sitzreihe*
* : ausstattungsabhängig
■Ausführung A
■Ausführung B
■Klimaanlagensteuerung für die 3. Sitzreihe (für Ausführung B der Klimaregelung)

3-191
Komfortfunktionen Ihres Fahrzeugs
3
Heizung und Klimatisierung
1. Lassen Sie den Motor an
2. Wählen Sie den gewünschten
Lüftungsmodus.
So erhöhen Sie die Wirkung von
Heizung und Kühlung:
- Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte
Temperatur ein.
4. Schalten Sie den Frischluftmodus
ein.
5. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung
wünschen, schalten Sie die
Klimaanlage ein.
Lüftungsmodus wählen (3)
Die Modus-Taste steuert die Richtung des Luftstroms im Belüftungssystem.
❈Auslassdüsen (G, H) für die 3. Sitzreihe (ausstattungsabhängig)
• Der Luftstrom der Auslassdüsen (G) für die 3. Sitzreihe wird über die vordere
Klimaregelung gesteuert und durch den Luftkanal im Boden geleitet.
• Der Luftstrom an den Auslassdüsen (G) für die 3. Sitzreihe kann aufgrund
des langen Luftkanals schwächer ausfallen als der Luftstrom am
Armaturenbrett.
• Die seitlichen Luftdüsen (H) für die 3. Sitzreihe werden mithilfe des
Klimaanlagenknopfes und dem Drehknopf in der 3. Sitzreihe gesteuert.
OTM048330

3-192
Komfortfunktionen Ihres Fahrzeugs
Modus Kopfbereich
(B, D, E)
Der Luftstrom wird zum Oberkörper
und in den Kopfbereich geleitet.
In diesem Modus werden
automatisch die Klimaanlage und
der Umluftmodus eingeschaltet.
Modus Kopf- & Fußbereich
(B, C, D, E, F, G)
Der Luftstrom wird in den
Kopfbereich und in den Fußraum
geleitet.
Modus Fußraum
(A, C, D, E, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner
Teil wird zur Windschutzscheibe und
zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Modus Fußraum/
Windschutzscheibe
(A, C, D, E, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-
scheibe geleitet und ein kleiner Teil
wird zu den Lüftungsdüsen für die
Seitenscheiben geleitet.
Windschutzscheibenheizung
(4) (A, D)
Der größte Teil des Luftstroms wird
zur Windschutzscheibe geleitet und
ein kleiner Teil wird zu den
Lüftungsdüsen für die
Seitenscheiben geleitet.
Modus A/C MAX (B, D)
(ausstattungsabhängig)
Um den A/C MAX zu bedienen,
drehen Sie den Temperaturregler
ganz nach links. Der Luftstrom wird
zum Oberkörper und in den
Kopfbereich geleitet.
In diesem Modus werden
automatisch die Klimaanlage und
der Umluftmodus aktiviert.
Nachdem sich der Innenraum
ausreichend abgekühlt hat,
verlassen Sie nach Möglichkeit die
Stellung "A/C Max" und drücken Sie
die A/C-Taste.
OTM048304

3-193
Komfortfunktionen Ihres Fahrzeugs
3
Lüftungsdüsen im Armaturenbrett
Die Auslassdüsen können mit dem
Lüftungsregler getrennt voneinander
geöffnet oder geschlossen werden.Wenn Sie den Lüftungsregler ganz
nach links bewegen, werden die
Auslassdüsen geschlossen.
Temperaturregler (2)
Durch Drehen des
Temperaturreglers nach rechts wird
die Temperatur erhöht. Durch
Drehen des Temperaturreglers nach
links wird die Temperatur gesenkt.
Frischluft-/Umluftschaltung (7)
Zum Umschalten zwischen Frischluft
und Umluft.
Drücken Sie Taste, um den
Luftmodus zu ändern.
Umluftmodus
Im Umluftmodus wird
die im Fahrzeuginnen-
raum befindliche Luft
vom Heizungssystem
angesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus
Im Frischluftmodus
wird Luft von außen in
das Fahrzeug geführt
und entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Informationen
Es wird empfohlen, das System in der
Frischluftstellung zu betreiben.
Bei anhaltendem Betrieb der Heizung
im Umluftmodus (Klimaanlage nicht
aktiviert) können die Windschutz-
scheibe und die Seitenscheiben
beschlagen. Außerdem kann die
Luftqualität im Fahrzeuginnenraum
abnehmen.
Ferner entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im
Fahrzeuginnenraum.
iOTM048307
■Vo r n e
OTM048308
■Hinten
■Ausführung A
■Ausführung B

3-194
Komfortfunktionen Ihres Fahrzeugs
Gebläsedrehzahlregler (1)
Drehen Sie den Regler nach rechts,
um die Lüfterdrehzahl anzuheben
und den Luftstrom zu erhöhen.
Drehen Sie den Regler nach links,
um die Lüfterdrehzahl und den
Luftstrom zu reduzieren.
In der Reglerstellung "0" ist das
Gebläse ausgeschaltet.
Das Laufenlassen des Gebläses
bei eingeschalteter Zündung
(Stellung ON) kann dazu führen,
dass sich die Batterie entlädt.
Lassen Sie das Gebläse bei
laufendem Motor laufen.
Klimaanlage (6)
(ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. (Die
Kontrollleuchte im Schalter leuchtet
bei eingeschalteter Klimaanlage
auf.) Um die Klimaanlage
abzuschalten, drücken Sie nochmals
die Taste A/C.
Klimaregelung 3. Sitzreihe
(ausstattungsabhängig)
[A] : Vorne, [B] : Hinten links, [C] : Hinten rechts
So aktivieren Sie die Klimaregelung
der 3. Sitzreihe:
1. Betätigen Sie die Taste (8) zum
Ein-/Ausschalten der Klimaanlage
für die 3. Sitzreihe an der vorderen
Klimaanlagenbedientafel und
stellen Sie die Lüfterdrehzahl
mithilfe des Drehknopfes (9) zum
Regeln der Lüfterdrehzahl in der
3. Sitzreihe auf die gewünschte
Stufe ein. (Die Kontrollleuchte der
Ein-/Ausschalttaste leuchtet auf.)
ANMERKUNG
•Wenn die Klimatisierung über
einen längeren Zeitraum im
Umluftmodus stattfindet,
kann dies zu erhöhter Luft-
feuchtigkeit im Fahrzeug-
innenraum führen. Dadurch
können die Scheiben
beschlagen und die Sicht
kann behindert werden.
•Schlafen Sie nicht bei
eingeschalteter Klimaanlage
oder Heizung in einem
Fahrzeug. Dies könnte auf-
grund von Sauerstoffmangel
und/ oder dem Absinken
der Körpertemperatur zu
schweren Gesundheitsschä-
den oder zum Tod führen.
•Lang andauernder Betrieb
des Klimasystems im Umluft-
modus kann zu Müdigkeit,
Schläfrigkeit und zum Verlust
der Kontrolle über das
Fahrzeug führen. Fahren Sie
so viel wie möglich im
Frischluftmodus, damit Luft
von außen zugeführt wird.
VORSICHT
OTM048312L

3-195
Komfortfunktionen Ihres Fahrzeugs
3
2. Um die Klimaregelung der 3.
Sitzreihe abzuschalten, drücken
Sie im Bedienfeld der vorderen
Klimaregelung erneut die
EIN/AUS-Taste für die
Klimaregelung der 3. Sitzreihe
oder bringen den
Gebläsedrehzahlregler in der 3.
Sitzreihe in die Stellung OFF
(AUS). (Daraufhin erlischt die
Beleuchtung der EIN/AUS-Taste.)Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in
die Position .
2. Schalten Sie den Frischluftmodus
ein.
3. Stellen Sie die gewünschte
Temperatur ein.
4. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in
die Position .
2. Schalten Sie den Frischluftmodus
ein.
3. Stellen Sie die gewünschte
Temperatur ein.
4. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
5. Wenn die Heizungsluft entfeuchtet
werden soll, schalten Sie die
Klimaanlage ein (ausstattungs-
abhängig).
Wenn die Windschutzscheibe
beschlägt, wählen Sie den Modus
oder .
Allgemeine Hinweise
• Um zu verhindern, dass Staub
oder unangenehme Gerüche
durch das Lüftungssystem in das
Fahrzeug gelangen, schalten Sie
vorübergehend den Umluftmodus
ein. Stellen Sie sicher, dass der
Frischluftmodus wieder einge-
schaltet wird, sobald die Qualität
der Umgebungsluft wieder normal
ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
• Um zu vermeiden, dass die
Windschutzscheibe beschlägt,
schalten Sie den Frischluftmodus
ein und stellen Sie die gewünschte
Gebläsedrehzahl ein, schalten Sie
die Klimaanlage ein und stellen Sie
die gewünschte Temperatur ein.

3-196
Komfortfunktionen Ihres Fahrzeugs
Klimaanlage
Klimaanlagen von HYUNDAI sind
mit dem Kältemittel R-134a oder
R-1234yf gefüllt.
1. Lassen Sie den Motor an. Drücken
Sie die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in
die Position .
3. Schalten Sie den Frischluft- oder
Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl
und die Temperatur so ein, dass
Sie sich wohl fühlen.
Informationen
Die Klimaanlage Ihres Fahrzeugs ist
mit R-134a oder R-1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften,
die in Ihrem Land zum Produktions-
zeitpunkt gültig waren. Welches
Kältemittel in der Klimaanlage Ihres
Fahrzeugs zum Einsatz kommt, steht
auf einem Aufkleber unter der
Motorhaube. Angaben zur genauen
Lage des Kältemittelaufklebers finden
Sie in Kapitel 8.• Arbeiten am Kältemittelsystem
sollten im Interesse eines
störungsfreien und sicheren
Betriebs ausschließlich von
entsprechend qualifizierten
Technikern durchgeführt wer-
den.
• Das Kältemittelsystem ist an
einem gut belüfteten Ort zu
warten.
• Der Verdampfer (die Kühlsch-
lange) der Klimaanlage darf auf
keinen Fall durch ein ge-
brauchtes Ersatzteil vom
Schrottplatz ausgetauscht
werden. Ferner müssen neue
MAC-Verdampfer für den
Austausch nach SAE J2842
zugelassen und entsprechend
gekennzeichnet sein.• Beachten Sie aufmerksam die
Motortemperaturanzeige, wenn
Sie mit eingeschalteter Klima-
anlage bei hohen Außen-
temperaturen auf Steigungs-
strecken oder im dichten
Stadtverkehr fahren. Der Betrieb
der Klimaanlage könnte zum
Überhitzen des Motors führen.
Falls der Motor zu heiß wird,
schalten Sie die Klimaanlage ab
und lassen Sie das Gebläse
weiterlaufen.
• Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können
sich bei eingeschalteter Klima-
anlage Kondenswassertröpf-
chen im Fahrzeuginnenraum
bilden. Da größere Kondens-
wassermengen die elektrische
Anlage beschädigen könnten,
sollte die Klimaanlage nur
bei geschlossenen Fenstern
betrieben werden.
ANMERKUNGANMERKUNG
i
