3-190
Características convenientes de su vehículo
OTM048300L/OTM048301/OTM048302

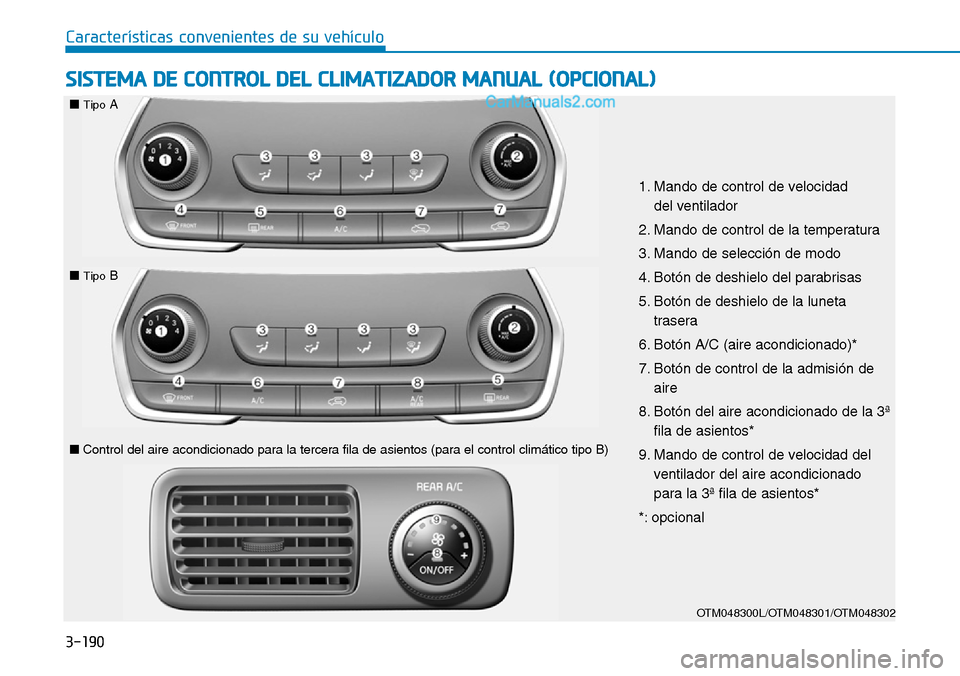

1. Mando de control de velocidad
del ventilador
2. Mando de control de la temperatura
3. Mando de selección de modo
4. Botón de deshielo del parabrisas
5. Botón de deshielo de la luneta
trasera
6. Botón A/C (aire acondicionado)*
7. Botón de control de la admisión de
aire
8. Botón del aire acondicionado de la 3ª
fila de asientos*
9. Mando de control de velocidad del
ventilador del aire acondicionado
para la 3ª fila de asientos*
*: opcional
■TipoA
■TipoB
■Control del aire acondicionado para la tercera fila de asientos (para el control climático tipo B)
SISTEMA DE CONTROL DEL CLIMATIZADOR MANUAL (OPCIONAL)

3-191
Características convenientes de su vehículo
3
Calefacción y aire
acondicionado
1. Arrancar el motor.
2. Ajuste el modo a la posición
deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración,
seleccione:
- Calefacción:
- Refrigeración:
3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de toma de aire a
la posición de aire (fresco)
exterior.
5. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
6. Si desea el aire acondicionado,
encienda el sistema del aire
acondicionado.
Selección de modo (3)
Los botones de selección del modo controlan la dirección de flujo del aire a
través del sistema de ventilación.
❈Ventilaciones de salida de la 3ª fila (G, H) (opcional)
• El aire que fluye por los difusores de salida (G) de tercera fila se controla
con el sistema de control del climatizador delantero y se lleva a través de
los conductos interiores del aire en el suelo.
• El flujo de aire de los ventiladores de salida de la 3ª fila (G) podría ser más
flojo que el de los ventiladores del panel de instrumentos para el conducto
largo de aire.
• El flujo de aire de las ventilaciones de la 3ª fila (H) se controla por el botón
y mando del aire acondicionado de la 3ª fila.
OTM048330

3-192
Características convenientes de su vehículo
Nivel de cara (B, D, E)
El chorro de aire se dirige hacia la
cara y la parte superior del cuerpo.
Además, se pueden orientar las
salidas a fin de dirigir el aire que se
descarga por ellas.
Dos niveles (B, C, D, E, F, G)
El chorro de aire se dirige hacia la
cara y hacia el suelo.
Nivel de piso
(A, C, D, E, F, G)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una
pequeña parte que se dirige a los
dispositivos de deshielo del
parabrisas y las ventanillas laterales.
Nivel piso-desempañado
(A, C, D, E, F, G)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a
los dispositivos de deshielo de las
ventanillas laterales.
Desempañador delantero (4)
(A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una
pequeña parte va a los dispositivos
de deshielo de las ventanillas
laterales.
Nivel A/C MAX (B, D) (opcional)
Para operar el A/C MAX, gire la
perilla de control de temperatura a la
extrema izquierda. El fluido de aire
se dirige directamente a la parte
superior del cuerpo y la cara.
En este modo se seleccionan
automáticamente el aire
acondicionado y la recirculación de
aire.
Después de que el interior se haya
enfriado lo suficiente, cuando sea
posible, mueva el mando de
temperatura alejado del A/C Máx. y
presione el botón A/C.
OTM048304

3-193
Características convenientes de su vehículo
3

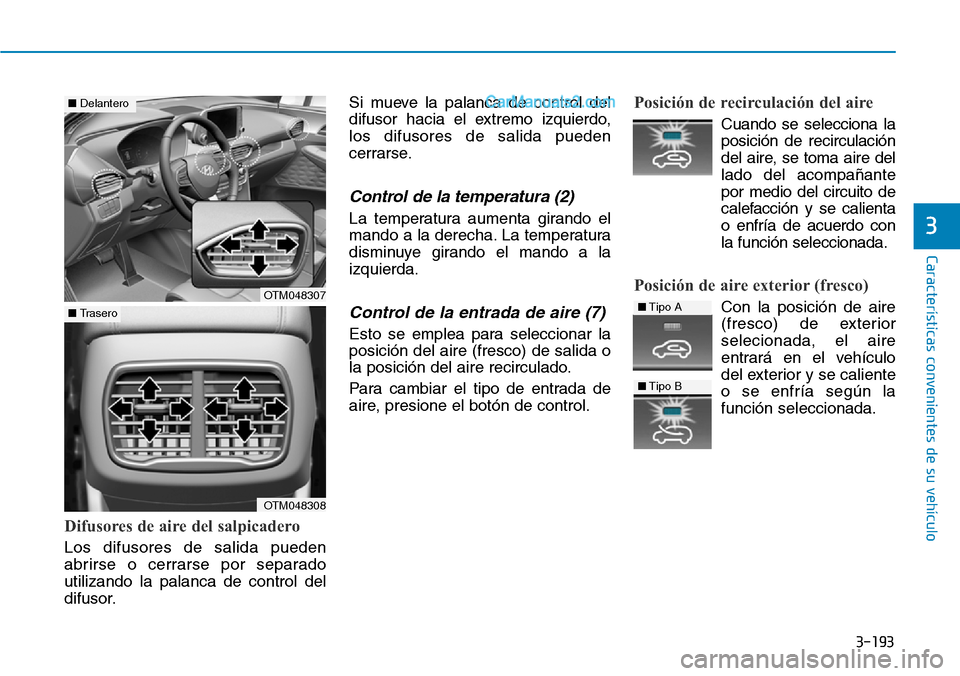

Difusores de aire del salpicadero
Los difusores de salida pueden
abrirse o cerrarse por separado
utilizando la palanca de control del
difusor.Si mueve la palanca de control del
difusor hacia el extremo izquierdo,
los difusores de salida pueden
cerrarse.
Control de la temperatura (2)
La temperatura aumenta girando el
mando a la derecha. La temperatura
disminuye girando el mando a la
izquierda.
Control de la entrada de aire (7)
Esto se emplea para seleccionar la
posición del aire (fresco) de salida o
la posición del aire recirculado.
Para cambiar el tipo de entrada de
aire, presione el botón de control.
Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante
por medio del circuito de
calefacción y se calienta
o enfría de acuerdo con
la función seleccionada.
Posición de aire exterior (fresco)
Con la posición de aire
(fresco) de exterior
selecionada, el aire
entrará en el vehículo
del exterior y se caliente
o se enfría según la
función seleccionada.OTM048307
■Delantero
OTM048308
■Trasero■Tipo A
■Tipo B

3-194
Características convenientes de su vehículo

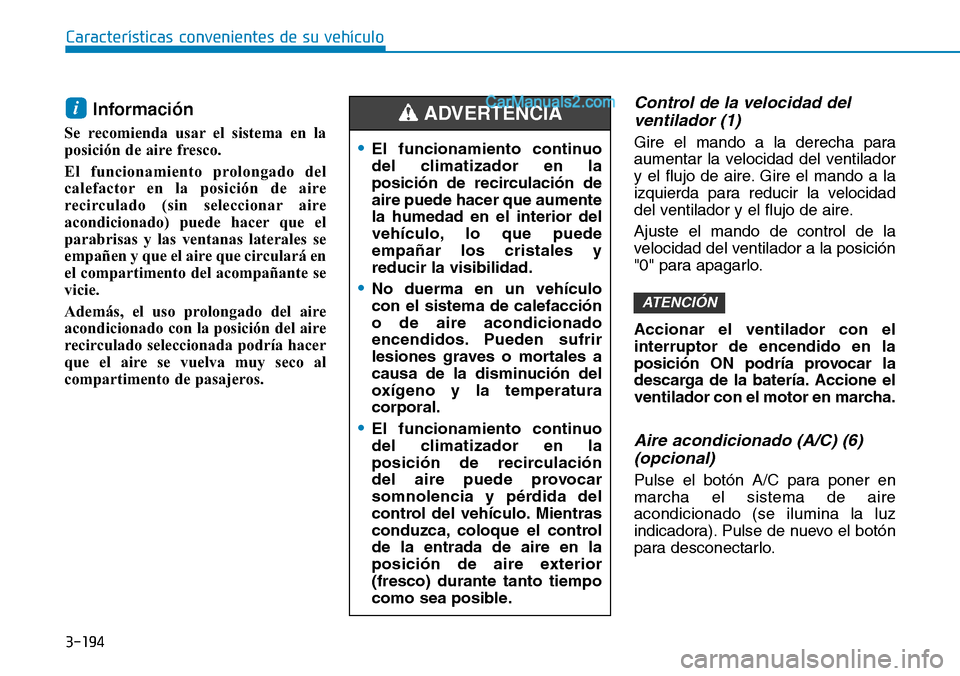

Información
Se recomienda usar el sistema en la
posición de aire fresco.
El funcionamiento prolongado del
calefactor en la posición de aire
recirculado (sin seleccionar aire
acondicionado) puede hacer que el
parabrisas y las ventanas laterales se
empañen y que el aire que circulará en
el compartimento del acompañante se
vicie.
Además, el uso prolongado del aire
acondicionado con la posición del aire
recirculado seleccionada podría hacer
que el aire se vuelva muy seco al
compartimento de pasajeros.
Control de la velocidad del
ventilador (1)
Gire el mando a la derecha para
aumentar la velocidad del ventilador
y el flujo de aire. Gire el mando a la
izquierda para reducir la velocidad
del ventilador y el flujo de aire.
Ajuste el mando de control de la
velocidad del ventilador a la posición
"0" para apagarlo.
Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Accione el
ventilador con el motor en marcha.
Aire acondicionado (A/C) (6)
(opcional)
Pulse el botón A/C para poner en
marcha el sistema de aire
acondicionado (se ilumina la luz
indicadora). Pulse de nuevo el botón
para desconectarlo.
ATENCIÓN
i
•El funcionamiento continuo
del climatizador en la
posición de recirculación de
aire puede hacer que aumente
la humedad en el interior del
vehículo, lo que puede
empañar los cristales y
reducir la visibilidad.
•No duerma en un vehículo
con el sistema de calefacción
o de aire acondicionado
encendidos. Pueden sufrir
lesiones graves o mortales a
causa de la disminución del
oxígeno y la temperatura
corporal.
•El funcionamiento continuo
del climatizador en la
posición de recirculación
del aire puede provocar
somnolencia y pérdida del
control del vehículo. Mientras
conduzca, coloque el control
de la entrada de aire en la
posición de aire exterior
(fresco) durante tanto tiempo
como sea posible.
ADVERTENCIA

3-195
Características convenientes de su vehículo
3

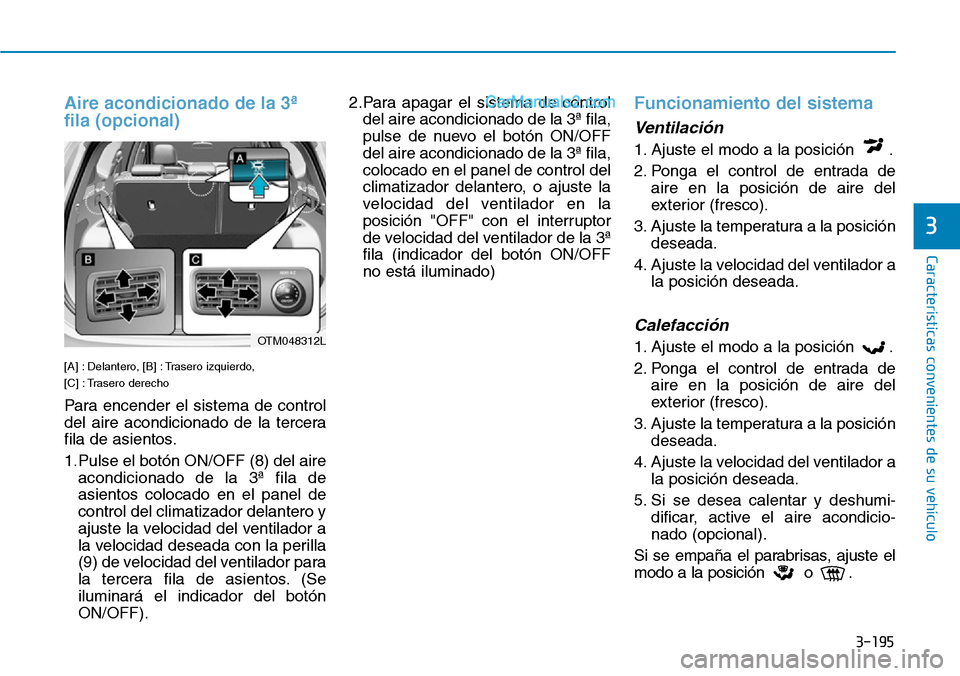

Aire acondicionado de la 3ª
fila (opcional)
[A] : Delantero, [B] : Trasero izquierdo,
[C] : Trasero derecho
Para encender el sistema de control
del aire acondicionado de la tercera
fila de asientos.
1.Pulse el botón ON/OFF (8) del aire
acondicionado de la 3ª fila de
asientos colocado en el panel de
control del climatizador delantero y
ajuste la velocidad del ventilador a
la velocidad deseada con la perilla
(9) de velocidad del ventilador para
la tercera fila de asientos. (Se
iluminará el indicador del botón
ON/OFF).2.Para apagar el sistema de control
del aire acondicionado de la 3ª fila,
pulse de nuevo el botón ON/OFF
del aire acondicionado de la 3ª fila,
colocado en el panel de control del
climatizador delantero, o ajuste la
velocidad del ventilador en la
posición "OFF" con el interruptor
de velocidad del ventilador de la 3ª
fila (indicador del botón ON/OFF
no está iluminado)
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de
aire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a
la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de
aire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a
la posición deseada.
5. Si se desea calentar y deshumi-
dificar, active el aire acondicio-
nado (opcional).
Si se empaña el parabrisas, ajuste el
modo a la posición o .OTM048312L

3-196
Características convenientes de su vehículo

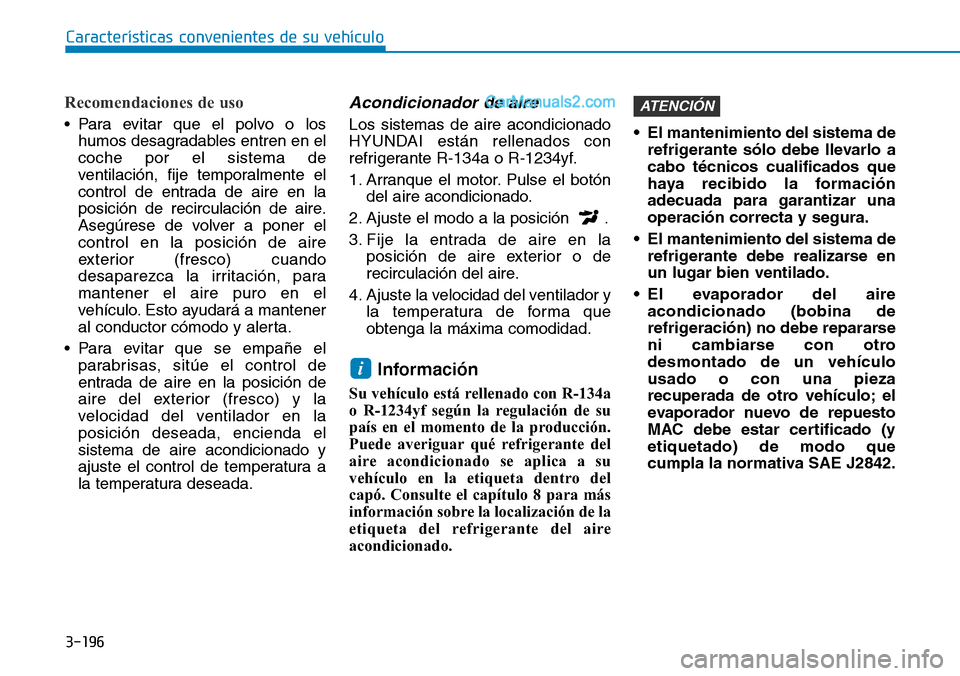

Recomendaciones de uso
• Para evitar que el polvo o los
humos desagradables entren en el
coche por el sistema de
ventilación, fije temporalmente el
control de entrada de aire en la
posición de recirculación de aire.
Asegúrese de volver a poner el
control en la posición de aire
exterior (fresco) cuando
desaparezca la irritación, para
mantener el aire puro en el
vehículo. Esto ayudará a mantener
al conductor cómodo y alerta.
• Para evitar que se empañe el
parabrisas, sitúe el control de
entrada de aire en la posición de
aire del exterior (fresco) y la
velocidad del ventilador en la
posición deseada, encienda el
sistema de aire acondicionado y
ajuste el control de temperatura a
la temperatura deseada.
Acondicionador de aire
Los sistemas de aire acondicionado
HYUNDAI están rellenados con
refrigerante R-134a o R-1234yf.
1. Arranque el motor. Pulse el botón
del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la
posición de aire exterior o de
recirculación del aire.
4. Ajuste la velocidad del ventilador y
la temperatura de forma que
obtenga la máxima comodidad.
Información
Su vehículo está rellenado con R-134a
o R-1234yf según la regulación de su
país en el momento de la producción.
Puede averiguar qué refrigerante del
aire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó. Consulte el capítulo 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado.• El mantenimiento del sistema de
refrigerante sólo debe llevarlo a
cabo técnicos cualificados que
haya recibido la formación
adecuada para garantizar una
operación correcta y segura.
• El mantenimiento del sistema de
refrigerante debe realizarse en
un lugar bien ventilado.
• El evaporador del aire
acondicionado (bobina de
refrigeración) no debe repararse
ni cambiarse con otro
desmontado de un vehículo
usado o con una pieza
recuperada de otro vehículo; el
evaporador nuevo de repuesto
MAC debe estar certificado (y
etiquetado) de modo que
cumpla la normativa SAE J2842.
ATENCIÓN
i

3-197
Características convenientes de su vehículo
3

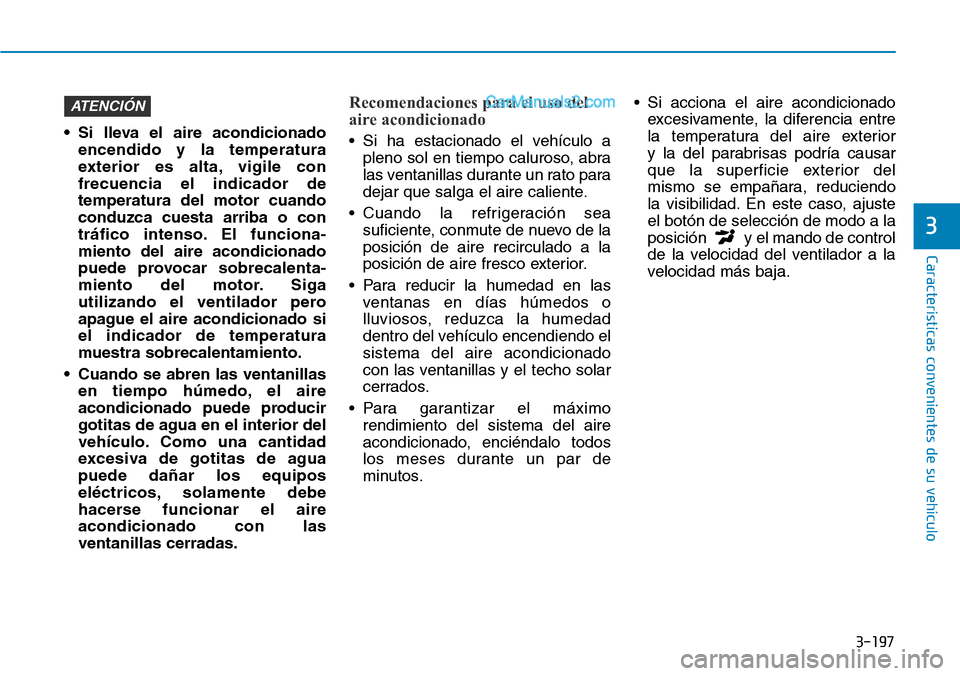

• Si lleva el aire acondicionado
encendido y la temperatura
exterior es alta, vigile con
frecuencia el indicador de
temperatura del motor cuando
conduzca cuesta arriba o con
tráfico intenso. El funciona-
miento del aire acondicionado
puede provocar sobrecalenta-
miento del motor. Siga
utilizando el ventilador pero
apague el aire acondicionado si
el indicador de temperatura
muestra sobrecalentamiento.
• Cuando se abren las ventanillas
en tiempo húmedo, el aire
acondicionado puede producir
gotitas de agua en el interior del
vehículo. Como una cantidad
excesiva de gotitas de agua
puede dañar los equipos
eléctricos, solamente debe
hacerse funcionar el aire
acondicionado con las
ventanillas cerradas.
Recomendaciones para el uso del
aire acondicionado
• Si ha estacionado el vehículo a
pleno sol en tiempo caluroso, abra
las ventanillas durante un rato para
dejar que salga el aire caliente.
• Cuando la refrigeración sea
suficiente, conmute de nuevo de la
posición de aire recirculado a la
posición de aire fresco exterior.
• Para reducir la humedad en las
ventanas en días húmedos o
lluviosos, reduzca la humedad
dentro del vehículo encendiendo el
sistema del aire acondicionado
con las ventanillas y el techo solar
cerrados.
• Para garantizar el máximo
rendimiento del sistema del aire
acondicionado, enciéndalo todos
los meses durante un par de
minutos.• Si acciona el aire acondicionado
excesivamente, la diferencia entre
la temperatura del aire exterior
y la del parabrisas podría causar
que la superficie exterior del
mismo se empañara, reduciendo
la visibilidad. En este caso, ajuste
el botón de selección de modo a la
posición y el mando de control
de la velocidad del ventilador a la
velocidad más baja.
ATENCIÓN

3-198
Características convenientes de su vehículo
Mantenimiento del sistema
Filtro de aire del climatizador
[A]: Aire exterior, [B]: Aire recirculado
[C]: Filtro de aire de control del climatizador,
[D]: Ventilador, [E]: Núcleo del evaporador,
[F]: Núcleo del calefactor
Este filtro está instalado detrás de la
guantera. Filtra el polvo y otros
contaminantes que se introducen en
el vehículo a través del sistema de
calefacción y aire acondicionado.
Recomendamos que haga cambiar
el filtro de aire del control del
climatizador por un distribuidor
HYUNDAI autorizado según el
calendario de mantenimiento.Si conduce el vehículo en
condiciones adversas, como
carreteras polvorientas o abruptas,
necesitará realizar cambios y
comprobaciones más frecuentes del
filtro del control del climatizador.
Si el índice de flujo de aire
desciende repentinamente,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Es importante utilizar la cantidad
y el tipo correctos de aceite y
refrigerante. De lo contrario, se
podría dañar el compresor, lo cual
provocaría un funcionamiento
incorrecto del sistema.
Comprobación de la cantidad
de refrigerante del acondicio-
nador de aire y del lubricante
del compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también reduce el
rendimiento del sistema de aire
acondicionado.
En ese caso, si nota un funciona-
miento extraño, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
ATENCIÓN
Vehículos equipador con R-134a
Puesto que el
refrigerante está a una
presión muy alta, el
mantenimiento del
sistema del aire acondicionado
sólo debe llevarlo a cabo técnicos
cualificados. Es importante que
se utilice el tipo y la cantidad
correcta de aceite y refrigerante.
De lo contrario, puede causar
daños en el vehículo y lesiones
personales.
ADVERTENCIA
OIK047401L

3-199
Características convenientes de su vehículo
3
Recomendamos que solicite la
reparación del sistema del aire
acondicionado a un distribuidor
HYUNDAI autorizado.
Etiqueta del refrigerante del aire
acondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferir
de la imagen.Los símbolos y especificaciones en
la etiqueta del refrigerante del aire
acondicionado tienen el significado
siguiente:
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor
Puede averiguar qué refrigerante del
aire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó.
Consulte el capítulo 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado. Vehículos equipador con R-1234yf
Puesto que el refrige-
rante es ligeramente
inflamable y está a
una presión muy alta,
el mantenimiento del
sistema del aire
acondicionado sólo
debe llevarlo a cabo
técnicos cualificados. Es
importante que se utilice el tipo
y la cantidad correcta de aceite
y refrigerante.
De lo contrario, puede causar
daños en el vehículo y lesiones
personales.
ADVERTENCIA
ODH044365R
ODH043366 ■Ejemplo
• Tipo B• Tipo A
