3-170
Condición operativa
El sistema ayuda a aparcar el
vehículo entre dos vehículos
estacionados o detrás de un
vehículo estacionado. Use el sistema
cuando se cumplan todas las
condiciones siguientes:
• Si el espacio para aparcar es en
línea recta
• Si es necesario el estacionamiento
en paralelo o marcha atrás
(perpendicular).
• Si hay un vehículo estacionado
• Si hay suficiente espacio para
mover el vehículo
Condiciones no operativas
Nunca utilice el sistema de ayuda al
estacionamiento en las condiciones
siguientes:
• Espacio para aparcar en una curva
• Calzadas inclinadas
• Al transportar una carga más larga
o ancha que el vehículo
• Espacio para aparcar en diagonal
• Si nieva o llueve intensamente
• Cerca de una columna circular o
estrecha, o de una columna
rodeada de objetos, como un
extintor, etc.
• El sensor se posiciona
incorrectamente en caso de
impacto contra el parachoques.
• En calzadas con baches
• Si el vehículo está equipado con
cadenas para la nieve o un
neumático de repuesto
• Si la presión de los neumáticos es
mayor o menor que la presión
estándar de los neumáticos
• Si el vehículo está conectado a un
remolque
• Si la calzada es deslizante o está
desnivelada
Características convenientes de su vehículo
OTM048443L
■Lado derecho
- Estacionamiento en
paralelo■Lado izquierdo
- Estacionamiento en
paralelo
OTM048444L
OTM048445L
■Lado derecho
- Estacionamiento
marcha atrás ■Lado izquierdo
- Estacionamiento
marcha atrás
■Lado izquierdo
- Salida en paralelo ■Lado derecho
- Salida en paralelo

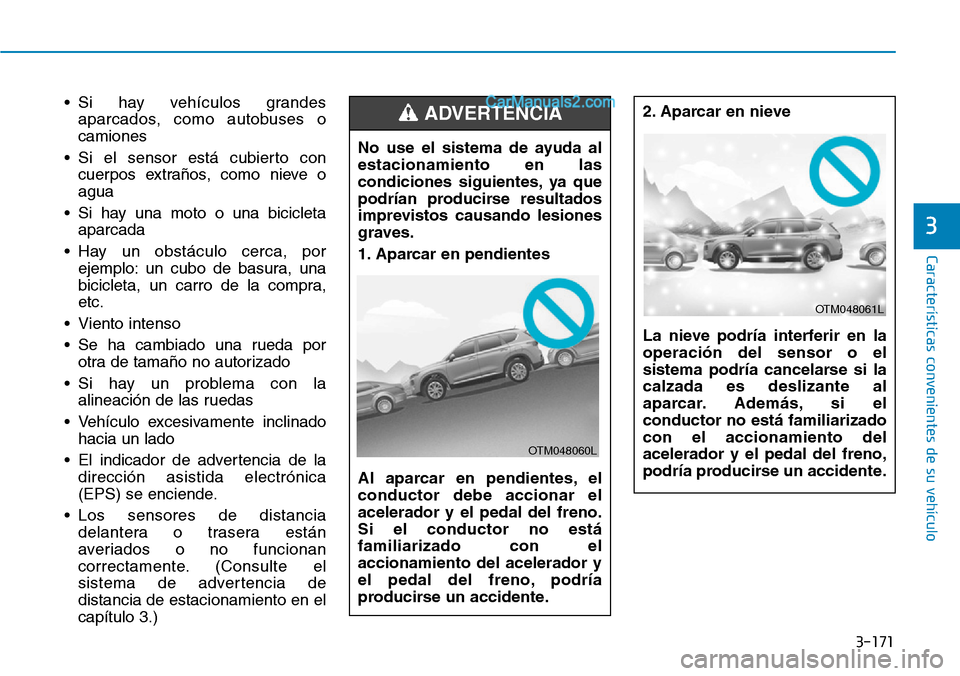

3-171
Características convenientes de su vehículo
• Si hay vehículos grandes
aparcados, como autobuses o
camiones
• Si el sensor está cubierto con
cuerpos extraños, como nieve o
agua
• Si hay una moto o una bicicleta
aparcada
• Hay un obstáculo cerca, por
ejemplo: un cubo de basura, una
bicicleta, un carro de la compra,
etc.
• Viento intenso
• Se ha cambiado una rueda por
otra de tamaño no autorizado
• Si hay un problema con la
alineación de las ruedas
• Vehículo excesivamente inclinado
hacia un lado
• El indicador de advertencia de la
dirección asistida electrónica
(EPS) se enciende.
• Los sensores de distancia
delantera o trasera están
averiados o no funcionan
correctamente. (Consulte el
sistema de advertencia de
distancia de estacionamiento en el
capítulo 3.)
3
No use el sistema de ayuda al
estacionamiento en las
condiciones siguientes, ya que
podrían producirse resultados
imprevistos causando lesiones
graves.
1. Aparcar en pendientes
Al aparcar en pendientes, el
conductor debe accionar el
acelerador y el pedal del freno.
Si el conductor no está
familiarizado con el
accionamiento del acelerador y
el pedal del freno, podría
producirse un accidente.
ADVERTENCIA
OTM048060L
2. Aparcar en nieve
La nieve podría interferir en la
operación del sensor o el
sistema podría cancelarse si la
calzada es deslizante al
aparcar. Además, si el
conductor no está familiarizado
con el accionamiento del
acelerador y el pedal del freno,
podría producirse un accidente.
OTM048061L

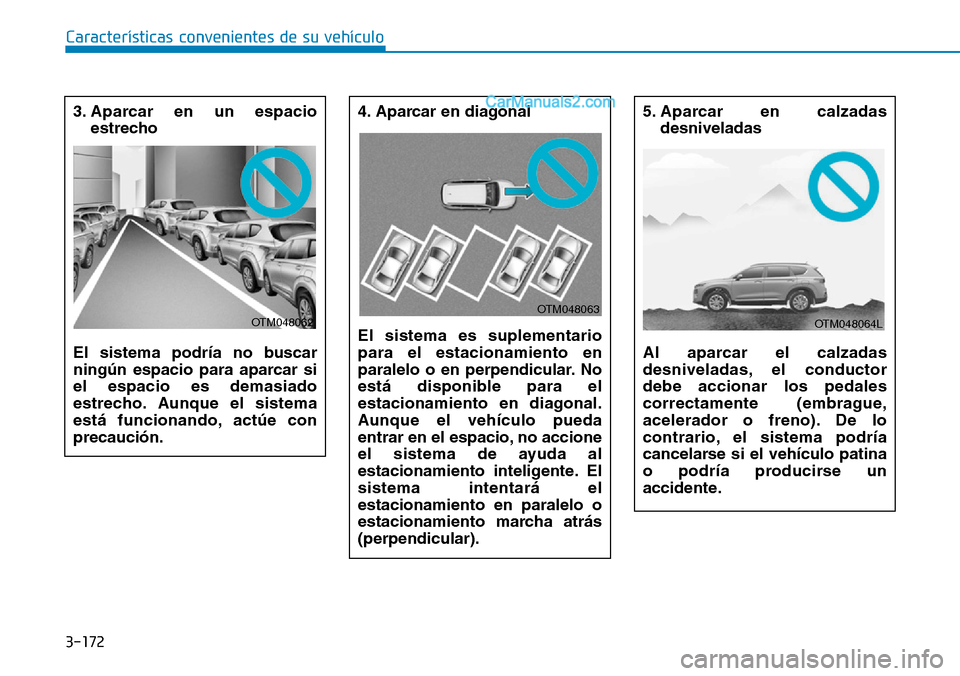

3-172
Características convenientes de su vehículo
3. Aparcar en un espacio
estrecho
El sistema podría no buscar
ningún espacio para aparcar si
el espacio es demasiado
estrecho. Aunque el sistema
está funcionando, actúe con
precaución.
4. Aparcar en diagonal
El sistema es suplementario
para el estacionamiento en
paralelo o en perpendicular. No
está disponible para el
estacionamiento en diagonal.
Aunque el vehículo pueda
entrar en el espacio, no accione
el sistema de ayuda al
estacionamiento inteligente. El
sistema intentará el
estacionamiento en paralelo o
estacionamiento marcha atrás
(perpendicular).5. Aparcar en calzadas
desniveladas
Al aparcar el calzadas
desniveladas, el conductor
debe accionar los pedales
correctamente (embrague,
acelerador o freno). De lo
contrario, el sistema podría
cancelarse si el vehículo patina
o podría producirse un
accidente.
OTM048062OTM048063OTM048064L

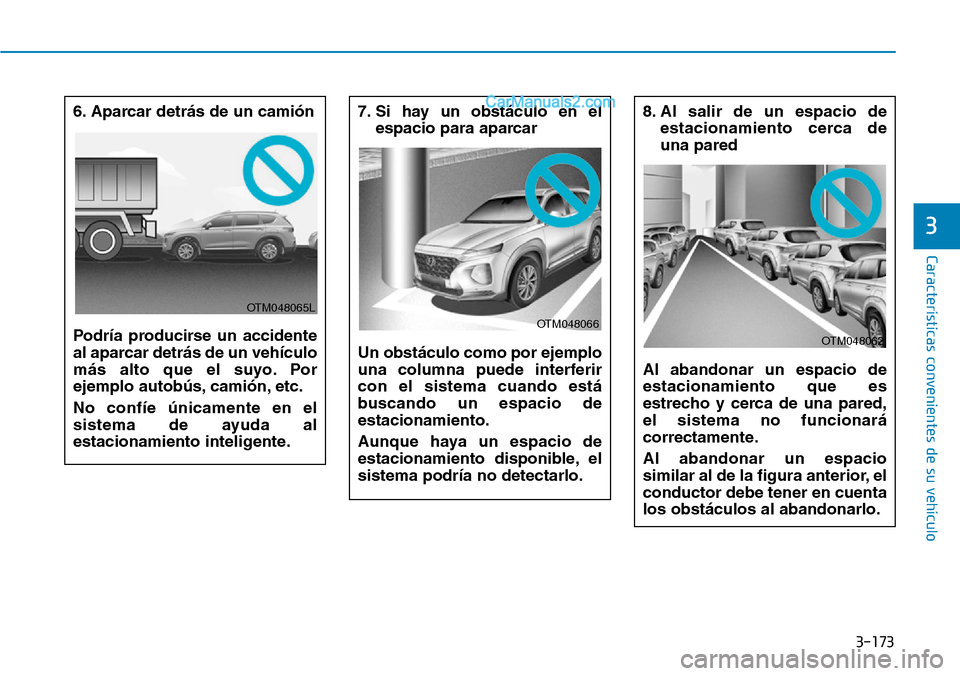

3-173
Características convenientes de su vehículo
3
6. Aparcar detrás de un camión
Podría producirse un accidente
al aparcar detrás de un vehículo
más alto que el suyo. Por
ejemplo autobús, camión, etc.
No confíe únicamente en el
sistema de ayuda al
estacionamiento inteligente.7. Si hay un obstáculo en el
espacio para aparcar
Un obstáculo como por ejemplo
una columna puede interferir
con el sistema cuando está
buscando un espacio de
estacionamiento.
Aunque haya un espacio de
estacionamiento disponible, el
sistema podría no detectarlo.
OTM048065LOTM048066
8. Al salir de un espacio de
estacionamiento cerca de
una pared
Al abandonar un espacio de
estacionamiento que es
estrecho y cerca de una pared,
el sistema no funcionará
correctamente.
Al abandonar un espacio
similar al de la figura anterior, el
conductor debe tener en cuenta
los obstáculos al abandonarlo.
OTM048062

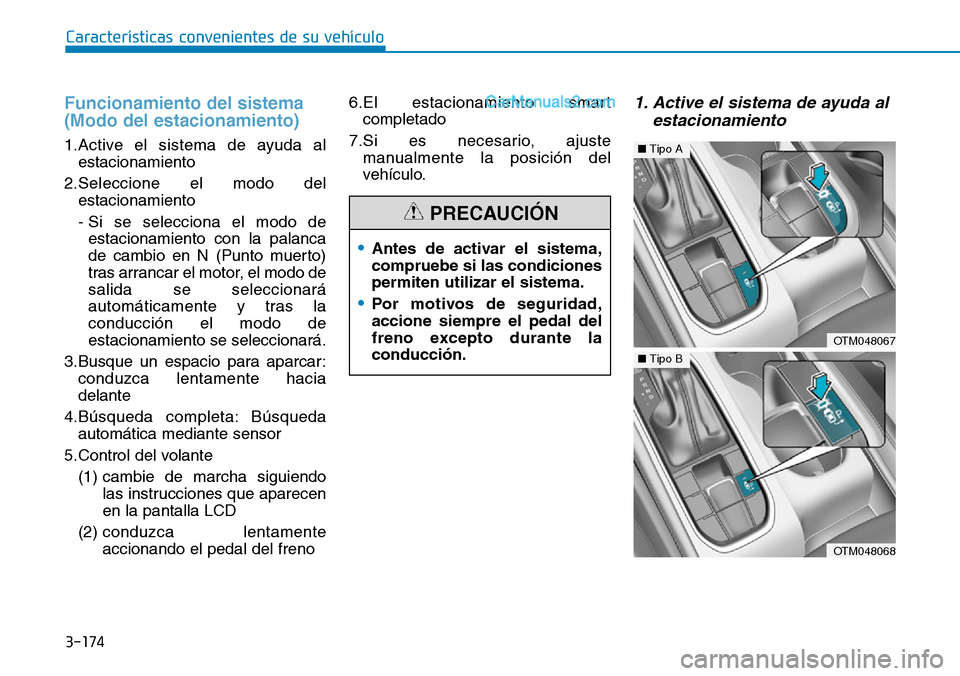

3-174
Funcionamiento del sistema
(Modo del estacionamiento)
1.Active el sistema de ayuda al
estacionamiento
2.Seleccione el modo del
estacionamiento
- Si se selecciona el modo de
estacionamiento con la palanca
de cambio en N (Punto muerto)
tras arrancar el motor, el modo de
salida se seleccionará
automáticamente y tras la
conducción el modo de
estacionamiento se seleccionará.
3.Busque un espacio para aparcar:
conduzca lentamente hacia
delante
4.Búsqueda completa: Búsqueda
automática mediante sensor
5.Control del volante
(1) cambie de marcha siguiendo
las instrucciones que aparecen
en la pantalla LCD
(2) conduzca lentamente
accionando el pedal del freno6.El estacionamiento smart
completado
7.Si es necesario, ajuste
manualmente la posición del
vehículo.
1. Active el sistema de ayuda al
estacionamiento
Características convenientes de su vehículo
•Antes de activar el sistema,
compruebe si las condiciones
permiten utilizar el sistema.
•Por motivos de seguridad,
accione siempre el pedal del
freno excepto durante la
conducción.
PRECAUCIÓN
OTM048067
■Tipo A
OTM048068
■Tipo B

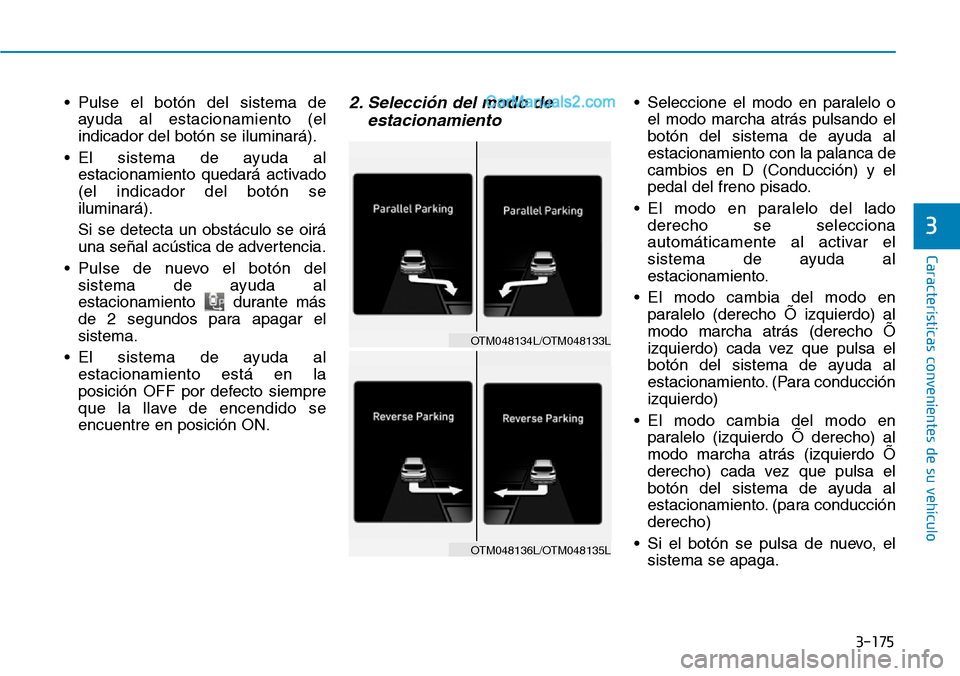

3-175
Características convenientes de su vehículo
• Pulse el botón del sistema de
ayuda al estacionamiento (el
indicador del botón se iluminará).
• El sistema de ayuda al
estacionamiento quedará activado
(el indicador del botón se
iluminará).
Si se detecta un obstáculo se oirá
una señal acústica de advertencia.
• Pulse de nuevo el botón del
sistema de ayuda al
estacionamiento durante más
de 2 segundos para apagar el
sistema.
• El sistema de ayuda al
estacionamiento está en la
posición OFF por defecto siempre
que la llave de encendido se
encuentre en posición ON.2. Selección del modo de
estacionamiento• Seleccione el modo en paralelo o
el modo marcha atrás pulsando el
botón del sistema de ayuda al
estacionamiento con la palanca de
cambios en D (Conducción) y el
pedal del freno pisado.
• El modo en paralelo del lado
derecho se selecciona
automáticamente al activar el
sistema de ayuda al
estacionamiento.
• El modo cambia del modo en
paralelo (derecho Õ izquierdo) al
modo marcha atrás (derecho Õ
izquierdo) cada vez que pulsa el
botón del sistema de ayuda al
estacionamiento. (Para conducción
izquierdo)
• El modo cambia del modo en
paralelo (izquierdo Õ derecho) al
modo marcha atrás (izquierdo Õ
derecho) cada vez que pulsa el
botón del sistema de ayuda al
estacionamiento. (para conducción
derecho)
• Si el botón se pulsa de nuevo, el
sistema se apaga.
3
OTM048136L/OTM048135L
OTM048134L/OTM048133L

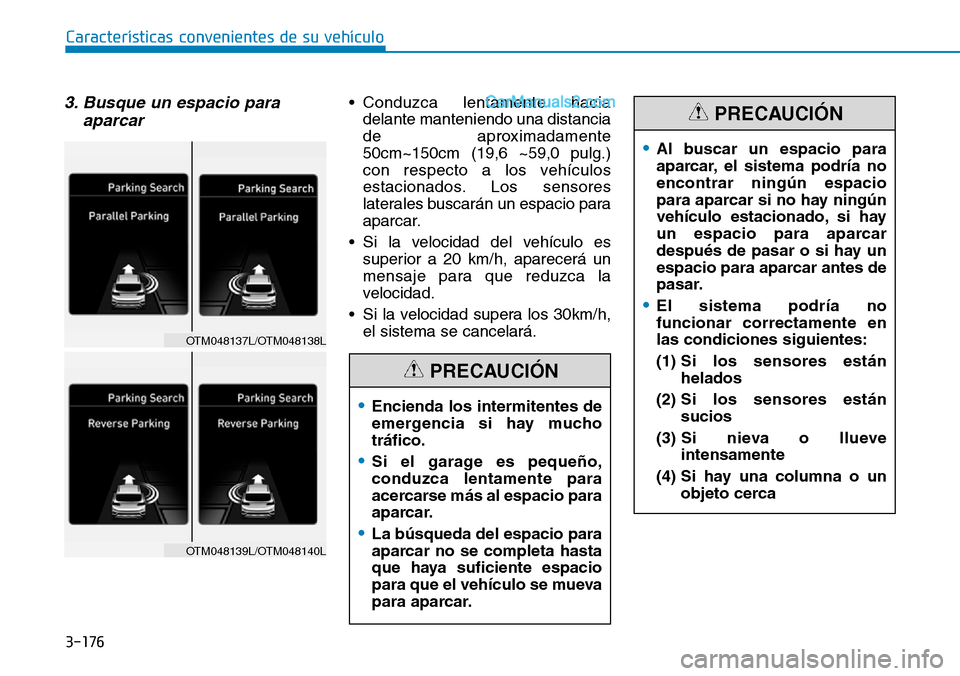

3-176
3. Busque un espacio para
aparcar• Conduzca lentamente hacia
delante manteniendo una distancia
de aproximadamente
50cm~150cm (19,6 ~59,0 pulg.)
con respecto a los vehículos
estacionados. Los sensores
laterales buscarán un espacio para
aparcar.
• Si la velocidad del vehículo es
superior a 20 km/h, aparecerá un
mensaje para que reduzca la
velocidad.
• Si la velocidad supera los 30km/h,
el sistema se cancelará.
Características convenientes de su vehículo
OTM048137L/OTM048138L
OTM048139L/OTM048140L
•Encienda los intermitentes de
emergencia si hay mucho
tráfico.
•Si el garage es pequeño,
conduzca lentamente para
acercarse más al espacio para
aparcar.
•La búsqueda del espacio para
aparcar no se completa hasta
que haya suficiente espacio
para que el vehículo se mueva
para aparcar.
PRECAUCIÓN
•Al buscar un espacio para
aparcar, el sistema podría no
encontrar ningún espacio
para aparcar si no hay ningún
vehículo estacionado, si hay
un espacio para aparcar
después de pasar o si hay un
espacio para aparcar antes de
pasar.
•El sistema podría no
funcionar correctamente en
las condiciones siguientes:
(1) Si los sensores están
helados
(2) Si los sensores están
sucios
(3) Si nieva o llueve
intensamente
(4) Si hay una columna o un
objeto cerca
PRECAUCIÓN

3-177
Características convenientes de su vehículo
3
OTM048069
Conduzca lentamente hacia
delante manteniendo la
distancia de aproximadamente
100 cm con respecto a los
vehículos estacionados. Si la
distancia es inferior a 50 cm o
superior a 150 cm, el sistema
podría no buscar un espacio
para aparcar.
PRECAUCIÓN
Tras completar la búsqueda de
un espacio para aparcar, siga
utilizando el sistema después
de comprobar los alrededores.
Compruebe especialmente la
distancia de los objetos a
través del retrovisor exterior
mientras usa el sistema para
evitar accidentes por
imprudencia.
PRECAUCIÓN(5) Vehículo estacionado está
estacionado
incorrectamente
En los casos anteriores, el
sistema podría no buscar
ningún espacio para aparcar
aunque este exista. Y el sistema
podría buscar el espacio para
aparcar aunque este no sea
adecuado para aparcar.

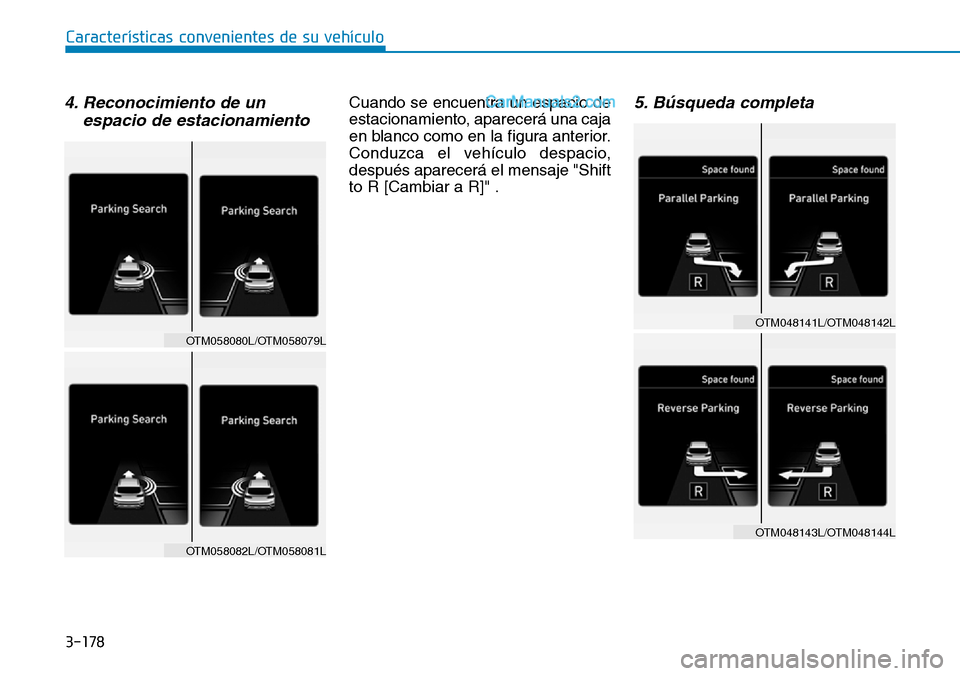

3-178
4. Reconocimiento de un
espacio de estacionamientoCuando se encuentra un espacio de
estacionamiento, aparecerá una caja
en blanco como en la figura anterior.
Conduzca el vehículo despacio,
después aparecerá el mensaje "Shift
to R [Cambiar a R]" .5. Búsqueda completa
Características convenientes de su vehículo
OTM048141L/OTM048142L
OTM048143L/OTM048144L
OTM058080L/OTM058079L
OTM058082L/OTM058081L

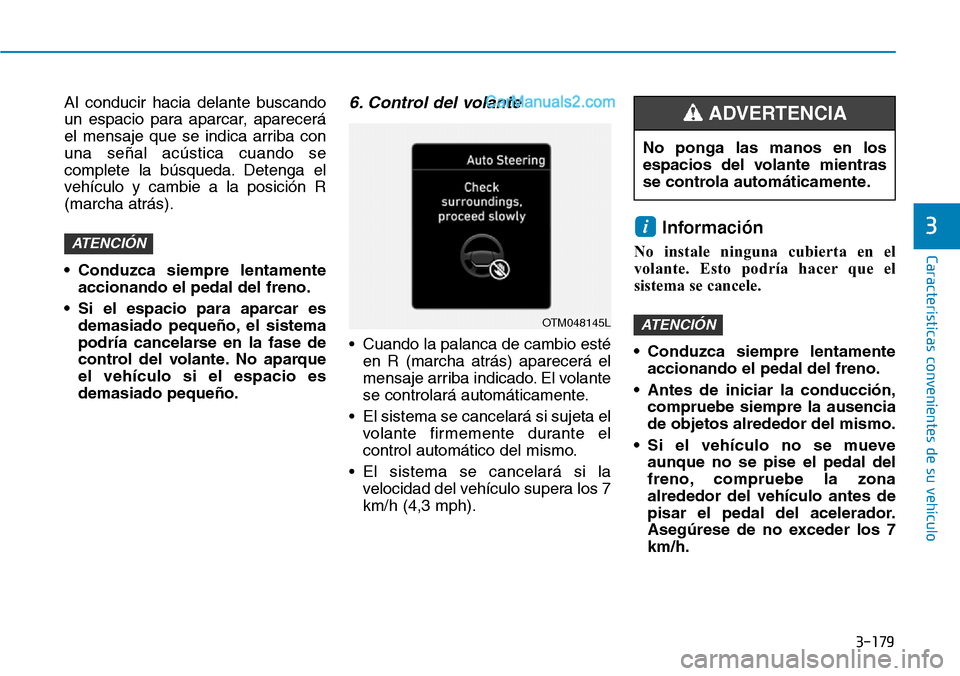

3-179
Características convenientes de su vehículo
Al conducir hacia delante buscando
un espacio para aparcar, aparecerá
el mensaje que se indica arriba con
una señal acústica cuando se
complete la búsqueda. Detenga el
vehículo y cambie a la posición R
(marcha atrás).
• Conduzca siempre lentamente
accionando el pedal del freno.
• Si el espacio para aparcar es
demasiado pequeño, el sistema
podría cancelarse en la fase de
control del volante. No aparque
el vehículo si el espacio es
demasiado pequeño.6. Control del volante
• Cuando la palanca de cambio esté
en R (marcha atrás) aparecerá el
mensaje arriba indicado. El volante
se controlará automáticamente.
• El sistema se cancelará si sujeta el
volante firmemente durante el
control automático del mismo.
• El sistema se cancelará si la
velocidad del vehículo supera los 7
km/h (4,3 mph).
Información
No instale ninguna cubierta en el
volante. Esto podría hacer que el
sistema se cancele.
• Conduzca siempre lentamente
accionando el pedal del freno.
• Antes de iniciar la conducción,
compruebe siempre la ausencia
de objetos alrededor del mismo.
• Si el vehículo no se mueve
aunque no se pise el pedal del
freno, compruebe la zona
alrededor del vehículo antes de
pisar el pedal del acelerador.
Asegúrese de no exceder los 7
km/h.
ATENCIÓN
iATENCIÓN3
OTM048145L
No ponga las manos en los
espacios del volante mientras
se controla automáticamente.
ADVERTENCIA
