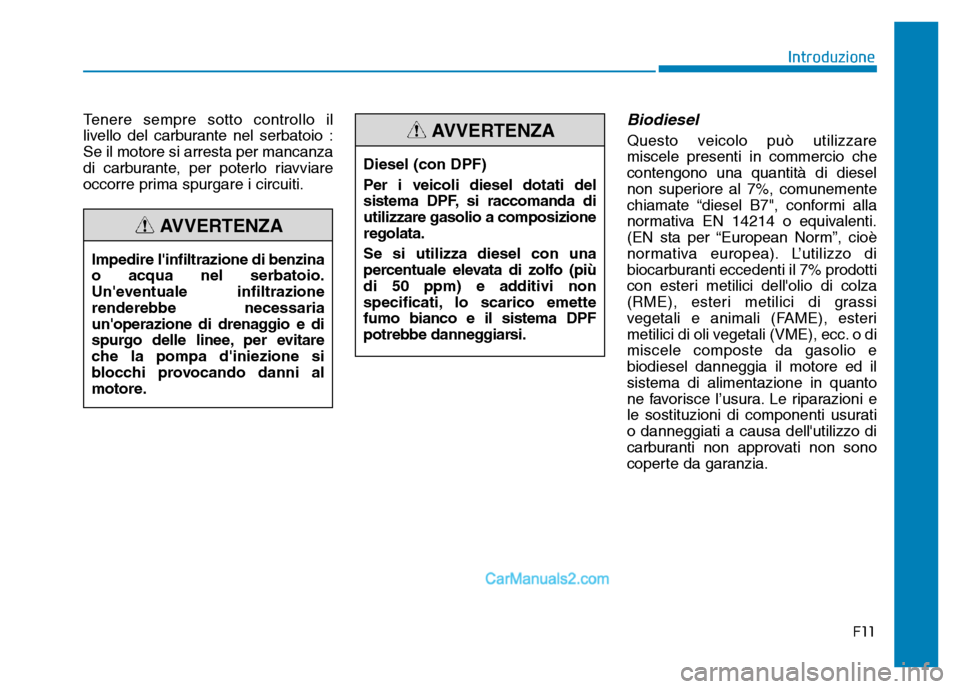

Tenere sempre sotto controllo il
livello del carburante nel serbatoio :
Se il motore si arresta per mancanza
di carburante, per poterlo riavviare
occorre prima spurgare i circuiti.Biodiesel
Questo veicolo può utilizzare
miscele presenti in commercio che
contengono una quantità di diesel
non superiore al 7%, comunemente
chiamate “diesel B7", conformi alla
normativa EN 14214 o equivalenti.
(EN sta per “European Norm”, cioè
normativa europea). L’utilizzo di
biocarburanti eccedenti il 7% prodotti
con esteri metilici dell'olio di colza
(RME), esteri metilici di grassi
vegetali e animali (FAME), esteri
metilici di oli vegetali (VME), ecc. o di
miscele composte da gasolio e
biodiesel danneggia il motore ed il
sistema di alimentazione in quanto
ne favorisce l’usura. Le riparazioni e
le sostituzioni di componenti usurati
o danneggiati a causa dell'utilizzo di
carburanti non approvati non sono
coperte da garanzia.
F11
Introduzione
Impedire l'infiltrazione di benzina
o acqua nel serbatoio.
Un'eventuale infiltrazione
renderebbe necessaria
un'operazione di drenaggio e di
spurgo delle linee, per evitare
che la pompa d'iniezione si
blocchi provocando danni al
motore.
AVVERTENZA
Diesel (con DPF)
Per i veicoli diesel dotati del
sistema DPF, si raccomanda di
utilizzare gasolio a composizione
regolata.
Se si utilizza diesel con una
percentuale elevata di zolfo (più
di 50 ppm) e additivi non
specificati, lo scarico emette
fumo bianco e il sistema DPF
potrebbe danneggiarsi.
AVVERTENZA

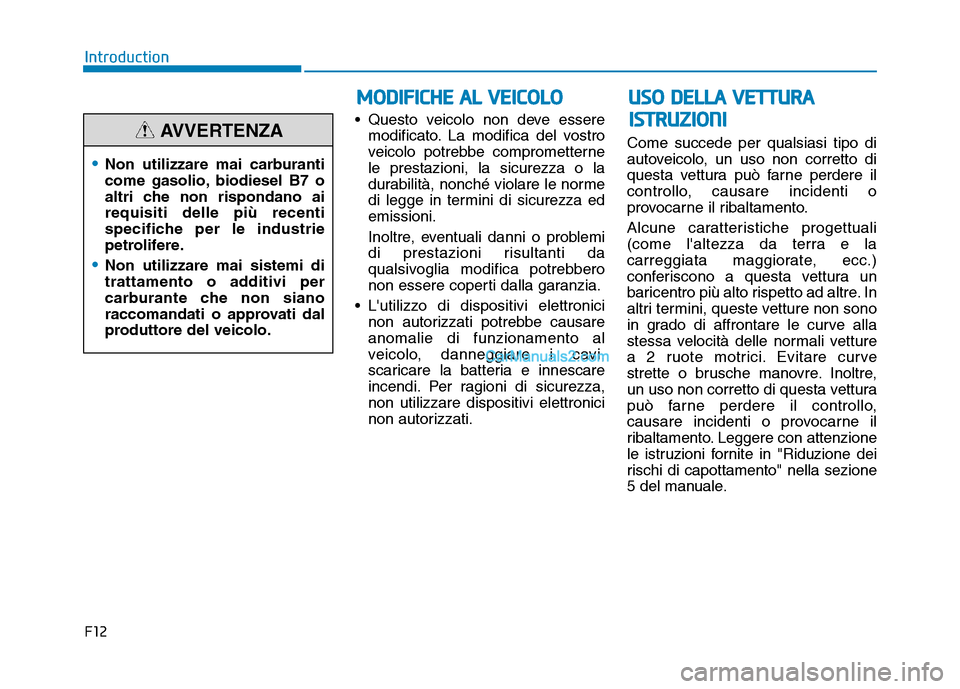

• Questo veicolo non deve esseremodificato. La modifica del vostro
veicolo potrebbe comprometterne
le prestazioni, la sicurezza o la
durabilità, nonché violare le norme
di legge in termini di sicurezza ed
emissioni.
Inoltre, eventuali danni o problemi
di prestazioni risultanti da
qualsivoglia modifica potrebbero
non essere coperti dalla garanzia.
• L'utilizzo di dispositivi elettronici non autorizzati potrebbe causare
anomalie di funzionamento al
veicolo, danneggiare i cavi,
scaricare la batteria e innescare
incendi. Per ragioni di sicurezza,
non utilizzare dispositivi elettronici
non autorizzati. Come succede per qualsiasi tipo di
autoveicolo, un uso non corretto di
questa vettura può farne perdere il
controllo, causare incidenti o
provocarne il ribaltamento.
Alcune caratteristiche progettuali
(come l'altezza da terra e la
carreggiata maggiorate, ecc.)
conferiscono a questa vettura un
baricentro più alto rispetto ad altre. In
altri termini, queste vetture non sono
in grado di affrontare le curve alla
stessa velocità delle normali vetture
a 2 ruote motrici. Evitare curve
strette o brusche manovre. Inoltre,
un uso non corretto di questa vettura
può farne perdere il controllo,
causare incidenti o provocarne il
ribaltamento. Leggere con attenzione
le istruzioni fornite in "Riduzione dei
rischi di capottamento" nella sezione
5 del manuale.
F12
Introduction
•Non utilizzare mai carburanti
come gasolio, biodiesel B7 o
altri che non rispondano ai
requisiti delle più recenti
specifiche per le industrie
petrolifere.
•Non utilizzare mai sistemi di
trattamento o additivi per
carburante che non siano
raccomandati o approvati dal
produttore del veicolo.
AVVERTENZA
MODIFICHE AL VEICOLO USO DELLA VETTURA
ISTRUZIONI

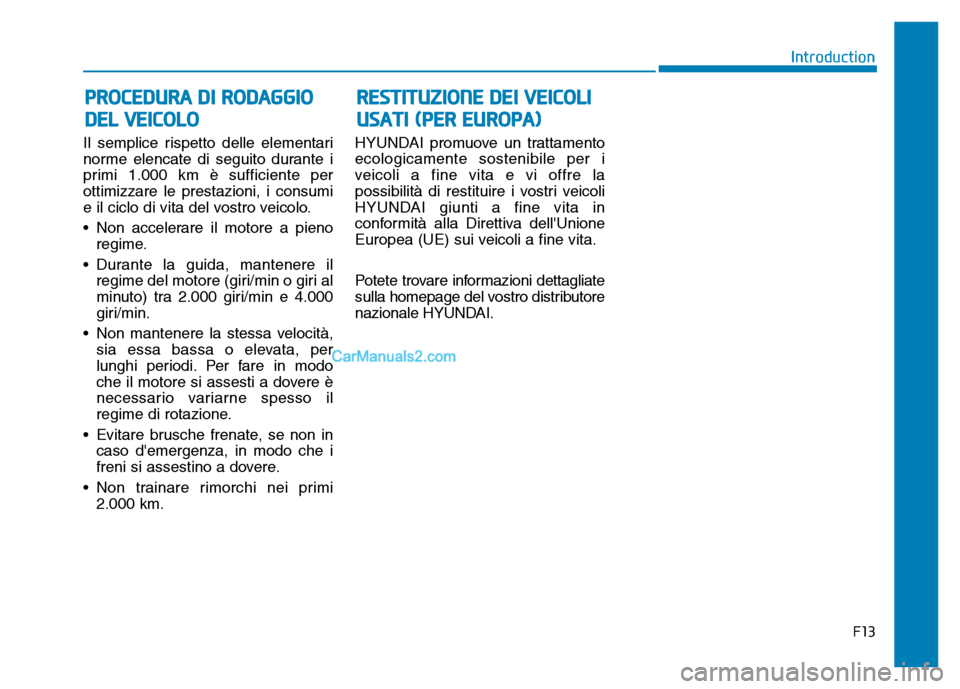

Il semplice rispetto delle elementari
norme elencate di seguito durante i
primi 1.000 km è sufficiente per
ottimizzare le prestazioni, i consumi
e il ciclo di vita del vostro veicolo.
• Non accelerare il motore a pienoregime.
• Durante la guida, mantenere il regime del motore (giri/min o giri al
minuto) tra 2.000 giri/min e 4.000
giri/min.
• Non mantenere la stessa velocità, sia essa bassa o elevata, per
lunghi periodi. Per fare in modo
che il motore si assesti a dovere è
necessario variarne spesso il
regime di rotazione.
• Evitare brusche frenate, se non in caso d'emergenza, in modo che i
freni si assestino a dovere.
• Non trainare rimorchi nei primi 2.000 km. HYUNDAI promuove un trattamento
ecologicamente sostenibile per i
veicoli a fine vita e vi offre la
possibilità di restituire i vostri veicoli
HYUNDAI giunti a fine vita in
conformità alla Direttiva dell'Unione
Europea (UE) sui veicoli a fine vita.
Potete trovare informazioni dettagliate
sulla homepage del vostro distributore
nazionale HYUNDAI.
F13
Introduction
PROCEDURA DI RODAGGIO
DEL VEICOLO RESTITUZIONE DEI VEICOLI
USATI (PER EUROPA)

1
2
3
4
5
6
7
8

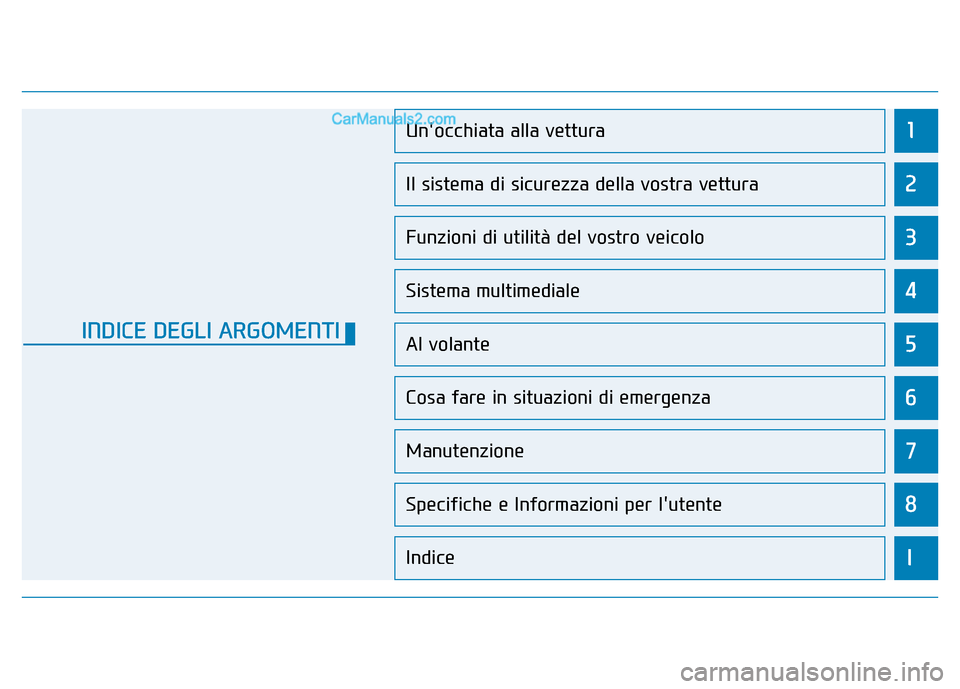

I
Un'occhiata alla vettura
Il sistema di sicurezza della vostra vettura
Funzioni di utilità del vostro veicolo
Sistema multimediale
Al volante
Cosa fare in situazioni di emergenza
Manutenzione
Specifiche e Informazioni per l'utente
Indice
INDICE DEGLI ARGOMENTI

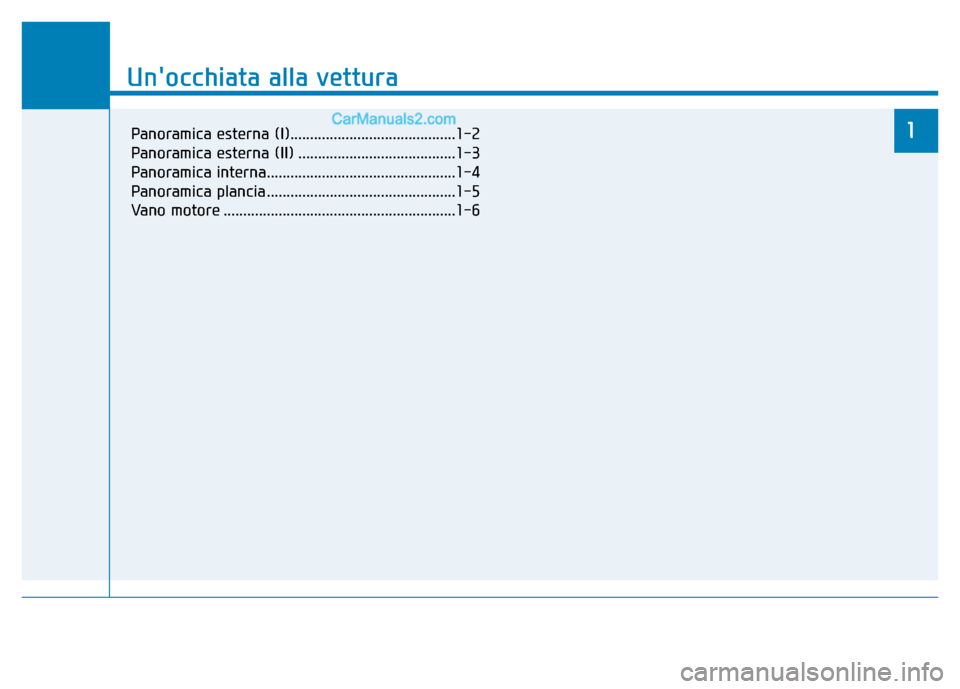

Un'occhiata alla vettura
1
Un'occhiata alla vettura
1Panoramica esterna (I)..........................................1-2
Panoramica esterna (II) ........................................1-3
Panoramica interna................................................1-4
Panoramica plancia ................................................1-5
Vano motore ...........................................................1-6

1-2

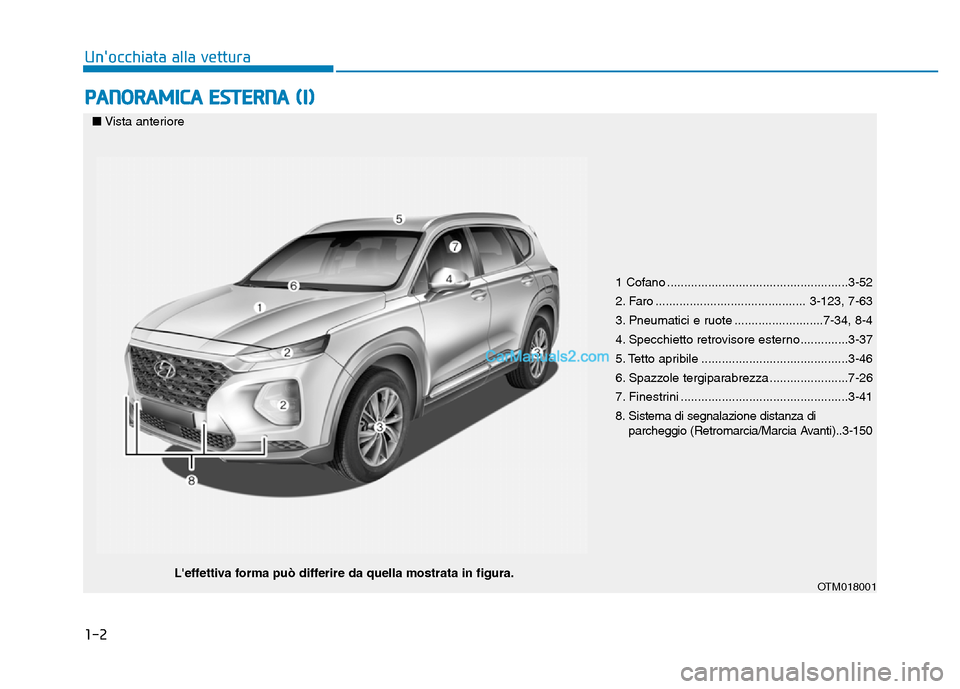

PANORAMICA ESTERNA (I)
Un'occhiata alla vettura
1 Cofano .....................................................3-52
2. Faro ............................................ 3-123, 7-63
3. Pneumatici e ruote ..........................7-34, 8-4
4. Specchietto retrovisore esterno..............3-37
5. Tetto apribile ...........................................3-46
6. Spazzole tergiparabrezza .......................7-26
7. Finestrini .................................................3-41
8. Sistema di segnalazione distanza di parcheggio (Retromarcia/Marcia Avanti)..3-150
OTM018001
■Vista anteriore
L'effettiva forma può differire da quella mostrata in figura.

1-3
Un'occhiata alla vettura

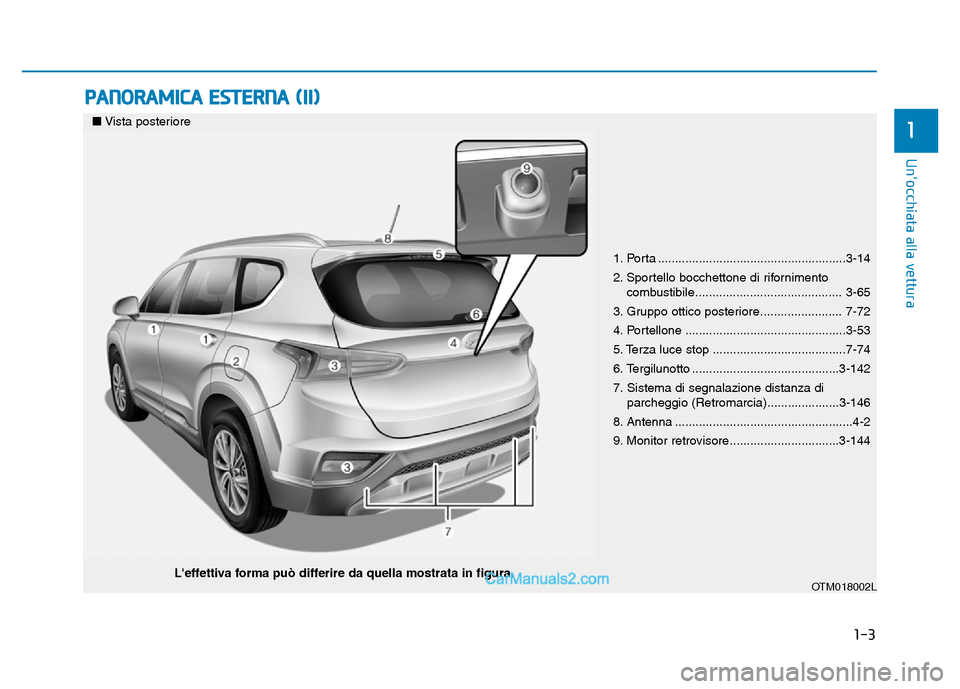

PANORAMICA ESTERNA (II)
1
1. Porta .......................................................3-14
2. Sportello bocchettone di rifornimento combustibile........................................... 3-65
3. Gruppo ottico posteriore........................ 7-72
4. Portellone ...............................................3-53
5. Terza luce stop .......................................7-74
6. Tergilunotto ...........................................3-142
7. Sistema di segnalazione distanza di parcheggio (Retromarcia).....................3-146
8. Antenna ....................................................4-2
9. Monitor retrovisore................................3-144
OTM018002L
■ Vista posteriore
L'effettiva forma può differire da quella mostrata in figura.

1-4
Un'occhiata alla vettura

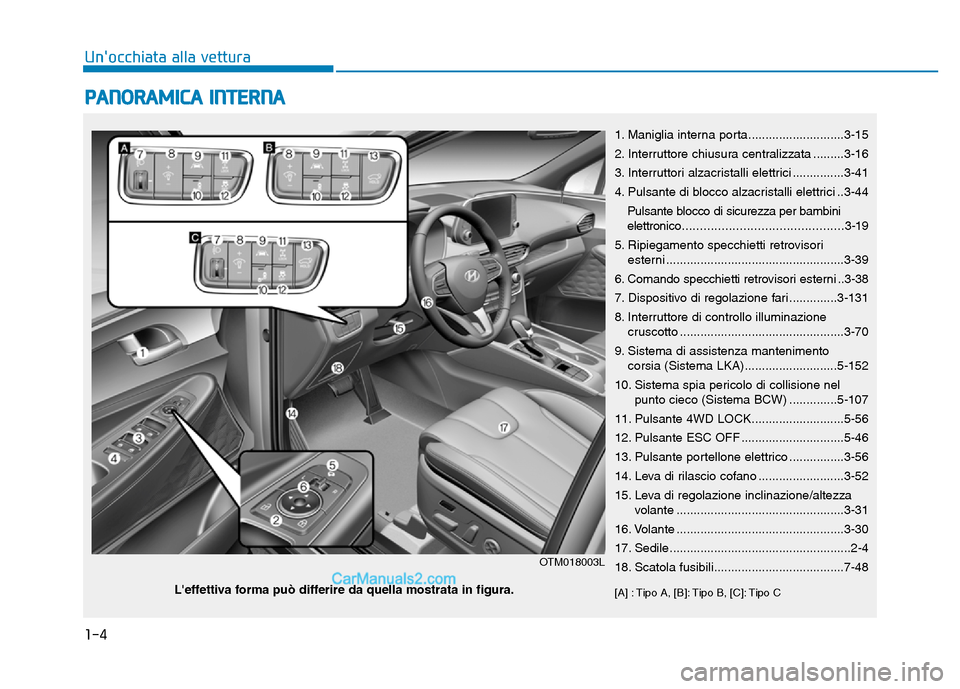

PANORAMICA INTERNA
1. Maniglia interna porta............................3-15
2. Interruttore chiusura centralizzata .........3-16
3. Interruttori alzacristalli elettrici ...............3-41
4. Pulsante di blocco alzacristalli elettrici ..3-44Pulsante blocco di sicurezza per bambini
elettronico ............................................. 3-19
5. Ripiegamento specchietti retrovisori esterni ....................................................3-39
6. Comando specchietti retrovisori esterni ..3-38
7. Dispositivo di regolazione fari ..............3-131
8. Interruttore di controllo illuminazione cruscotto ................................................3-70
9. Sistema di assistenza mantenimento corsia (Sistema LKA) ...........................5-152
10. Sistema spia pericolo di collisione nel punto cieco (Sistema BCW) ..............5-107
11. Pulsante 4WD LOCK...........................5-56
12. Pulsante ESC OFF ..............................5-46
13. Pulsante portellone elettrico ................3-56
14. Leva di rilascio cofano .........................3-52
15. Leva di regolazione inclinazione/altezza volante .................................................3-31
16. Volante .................................................3-30
17. Sedile.....................................................2-4
18. Scatola fusibili......................................7-48
[A] : Tipo A, [B]: Tipo B, [C]: Tipo C
OTM018003LL'effettiva forma può differire da quella mostrata in figura.

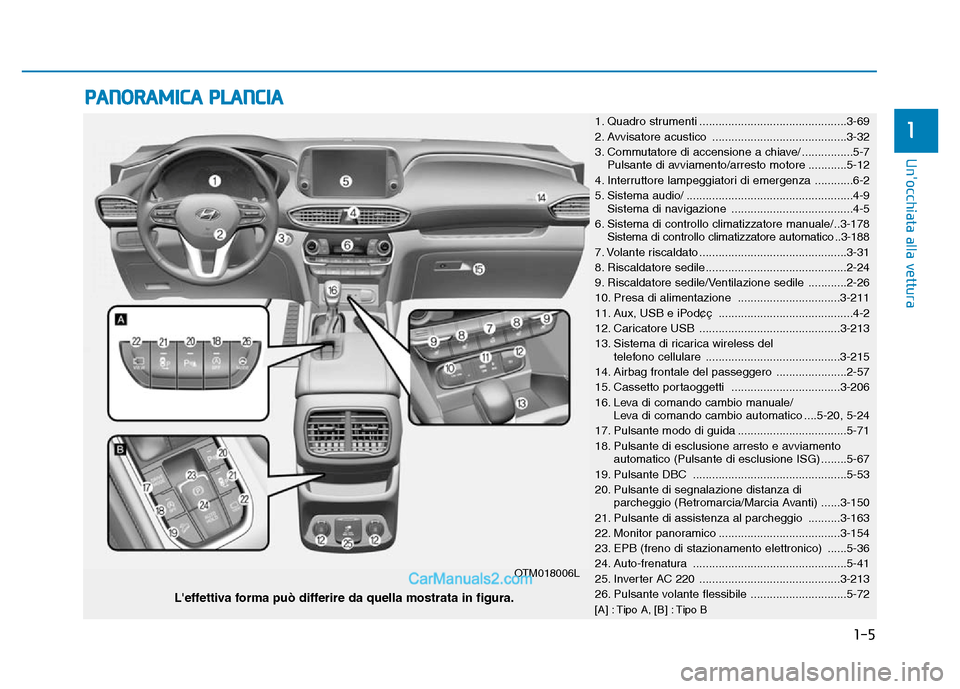

PANORAMICA PLANCIA
1. Quadro strumenti ..............................................3-69
2. Avvisatore acustico ..........................................3-32
3. Commutatore di accensione a chiave/ ................5-7Pulsante di avviamento/arresto motore ............5-12
4. Interruttore lampeggiatori di emergenza ............6-2
5. Sistema audio/ ....................................................4-9 Sistema di navigazione ......................................4-5
6. Sistema di controllo climatizzatore manuale/..3-178 Sistema di controllo climatizzatore automatico ..3-188
7. Volante riscaldato ..............................................3-31
8. Riscaldatore sedile............................................2-24
9. Riscaldatore sedile/Ventilazione sedile ............2-26
10. Presa di alimentazione ................................3-211
11. Aux, USB e iPod¢ç ..........................................4-2
12. Caricatore USB ............................................3-213
13. Sistema di ricarica wireless del telefono cellulare ..........................................3-215
14. Airbag frontale del passeggero ......................2-57
15. Cassetto portaoggetti ..................................3-206
16. Leva di comando cambio manuale/ Leva di comando cambio automatico ....5-20, 5-24
17. Pulsante modo di guida ..................................5-71
18. Pulsante di esclusione arresto e avviamento automatico (Pulsante di esclusione ISG) ........5-67
19. Pulsante DBC ................................................5-53
20. Pulsante di segnalazione distanza di parcheggio (Retromarcia/Marcia Avanti) ......3-150
21. Pulsante di assistenza al parcheggio ..........3-163
22. Monitor panoramico ......................................3-154
23. EPB (freno di stazionamento elettronico) ......5-36
24. Auto-frenatura ................................................5-41
25. Inverter AC 220 ............................................3-213
26. Pulsante volante flessibile ..............................5-72
[A] : Tipo A, [B] : Tipo BL'effettiva forma può differire da quella mostrata in figura.
1-5
Un'occhiata alla vettura
1
OTM018006L

1-6
Un'occhiata alla vettura

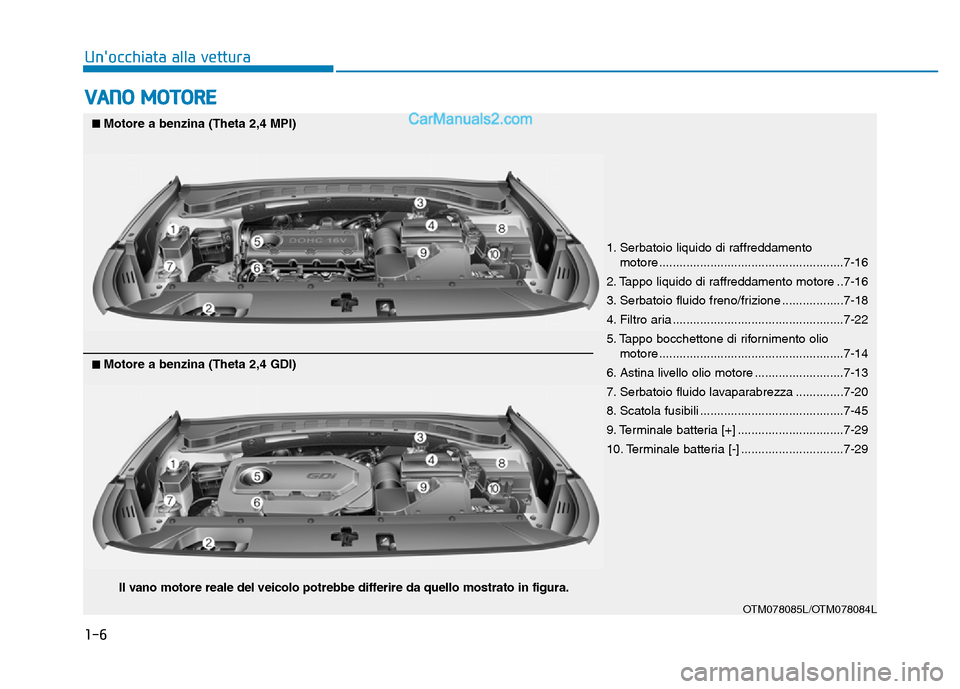

VANO MOTORE
1. Serbatoio liquido di raffreddamento motore ......................................................7-16
2. Tappo liquido di raffreddamento motore ..7-16
3. Serbatoio fluido freno/frizione ..................7-18
4. Filtro aria ..................................................7-22
5. Tappo bocchettone di rifornimento olio motore ......................................................7-14
6. Astina livello olio motore ..........................7-13
7. Serbatoio fluido lavaparabrezza ..............7-20
8. Scatola fusibili ..........................................7-45
9. Terminale batteria [+] ...............................7-29
10. Terminale batteria [-] ..............................7-29
OTM078085L/OTM078084L
■Motore a benzina (Theta 2,4 MPI)
■Motore a benzina (Theta 2,4 GDI)
Il vano motore reale del veicolo potrebbe differire da quello mostrato in figura.
