Hyundai Santa Fe 2019 Manuale del proprietario (in Italian)

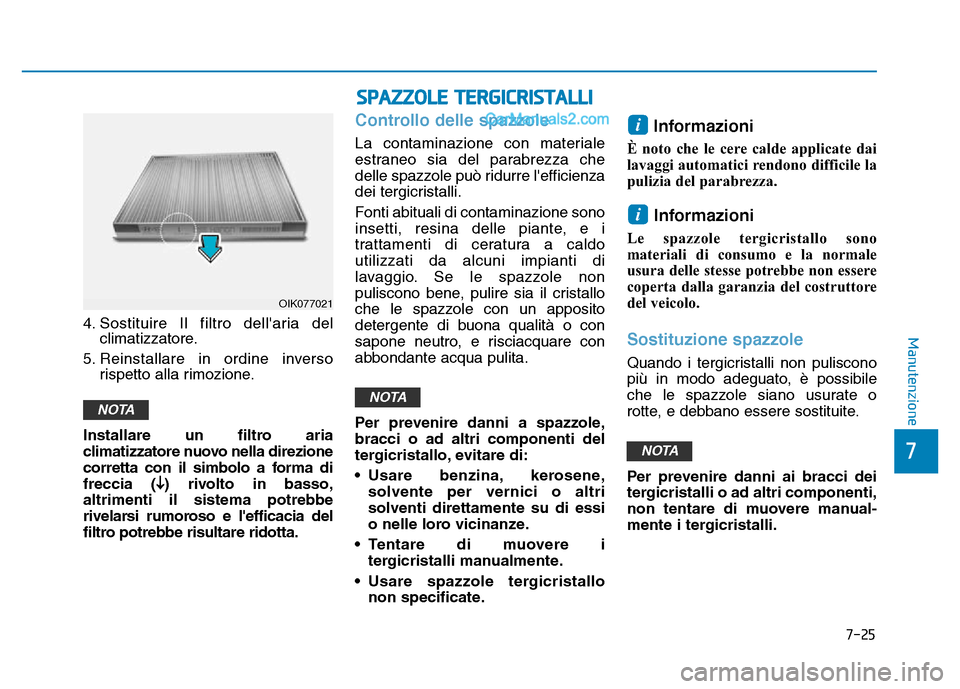

7-25
7
Manutenzione
SPAZZOLE TERGICRISTALLI
4. Sostituire Il filtro dell'aria delclimatizzatore.
5. Reinstallare in ordine inverso rispetto alla rimozione.
Installare un filtro aria
climatizzatore nuovo nella direzione
corretta con il simbolo a forma di
freccia (
↓) rivolto in basso,
altrimenti il sistema potrebbe
rivelarsi rumoroso e l'efficacia del
filtro potrebbe risultare ridotta.
Controllo delle spazzole
La contaminazione con materiale
estraneo sia del parabrezza che
delle spazzole può ridurre l'efficienza
dei tergicristalli.
Fonti abituali di contaminazione sono
insetti, resina delle piante, e i
trattamenti di ceratura a caldo
utilizzati da alcuni impianti di
lavaggio. Se le spazzole non
puliscono bene, pulire sia il cristallo
che le spazzole con un apposito
detergente di buona qualità o con
sapone neutro, e risciacquare con
abbondante acqua pulita.
Per prevenire danni a spazzole,
bracci o ad altri componenti del
tergicristallo, evitare di:
• Usare benzina, kerosene, solvente per vernici o altri
solventi direttamente su di essi
o nelle loro vicinanze.
• Tentare di muovere i tergicristalli manualmente.
• Usare spazzole tergicristallo non specificate.
Informazioni
È noto che le cere calde applicate dai
lavaggi automatici rendono difficile la
pulizia del parabrezza.
Informazioni
Le spazzole tergicristallo sono
materiali di consumo e la normale
usura delle stesse potrebbe non essere
coperta dalla garanzia del costruttore
del veicolo.
Sostituzione spazzole
Quando i tergicristalli non puliscono
più in modo adeguato, è possibile
che le spazzole siano usurate o
rotte, e debbano essere sostituite.
Per prevenire danni ai bracci dei
tergicristalli o ad altri componenti,
non tentare di muovere manual -
mente i tergicristalli.
NOTA
i
i
NOTANOTA
7
OIK077021

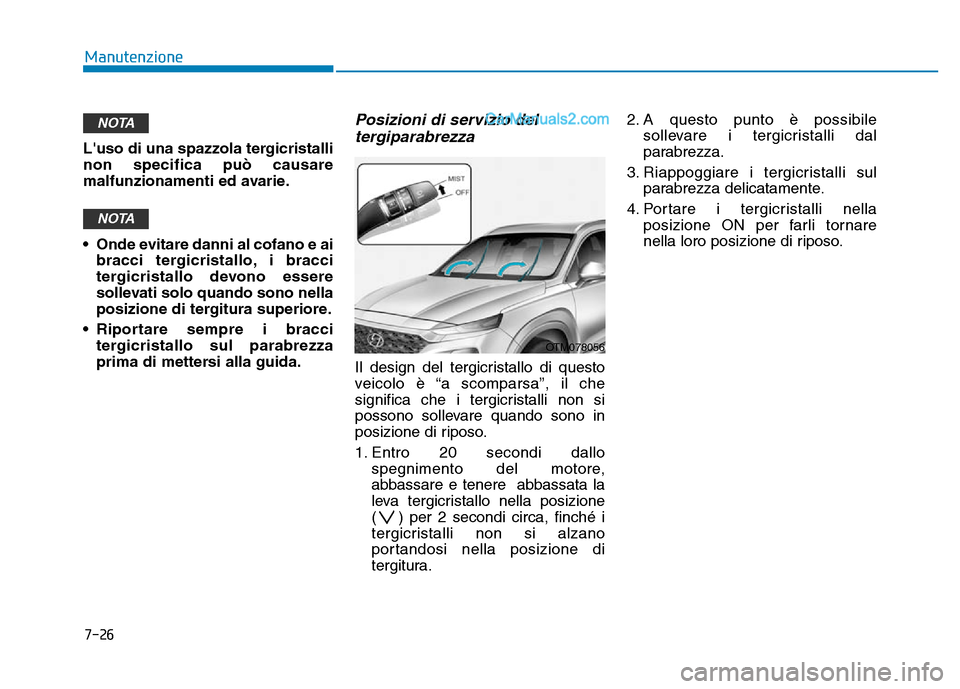

7-26
Manutenzione
L'uso di una spazzola tergicristalli
non specifica può causare
malfunzionamenti ed avarie.
• Onde evitare danni al cofano e ai bracci tergicristallo, i bracci
tergicristallo devono essere
sollevati solo quando sono nella
posizione di tergitura superiore.
• Riportare sempre i bracci tergicristallo sul parabrezza
prima di mettersi alla guida.
Posizioni di servizio deltergiparabrezza
Il design del tergicristallo di questo
veicolo è “a scomparsa”, il che
significa che i tergicristalli non si
possono sollevare quando sono in
posizione di riposo.
1. Entro 20 secondi dallo
spegnimento del motore,
abbassare e tenere abbassata la
leva tergicristallo nella posizione
( ) per 2 secondi circa, finché i
tergicristalli non si alzano
portandosi nella posizione di
tergitura. 2. A questo punto è possibile
sollevare i tergicristalli dal
parabrezza.
3. Riappoggiare i tergicristalli sul parabrezza delicatamente.
4. Portare i tergicristalli nella posizione ON per farli tornare
nella loro posizione di riposo.
NOTA
NOTA
OTM078056

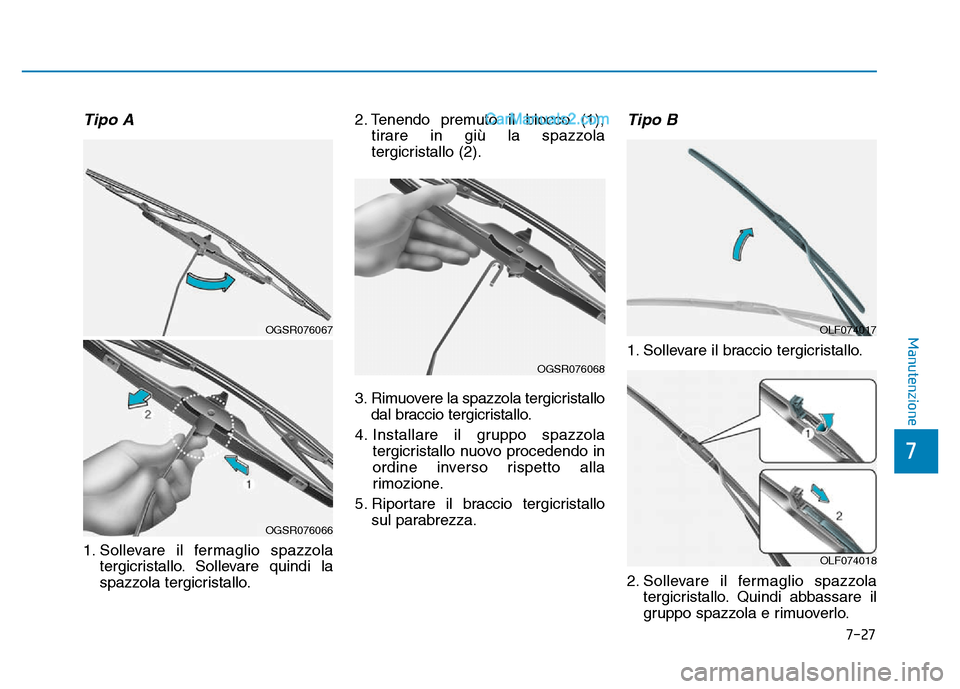

7-27
7
Manutenzione
Tipo A
1. Sollevare il fermaglio spazzolatergicristallo. Sollevare quindi la
spazzola tergicristallo. 2. Tenendo premuto il blocco (1),
tirare in giù la spazzola
tergicristallo (2).
3. Rimuovere la spazzola tergicristallo dal braccio tergicristallo.
4. Installare il gruppo spazzola tergicristallo nuovo procedendo in
ordine inverso rispetto alla
rimozione.
5. Riportare il braccio tergicristallo sul parabrezza.
Tipo B
1. Sollevare il braccio tergicristallo.
2. Sollevare il fermaglio spazzolatergicristallo. Quindi abbassare il
gruppo spazzola e rimuoverlo.
OGSR076067
OGSR076066
OGSR076068
OLF074017
OLF074018

7-28
Manutenzione

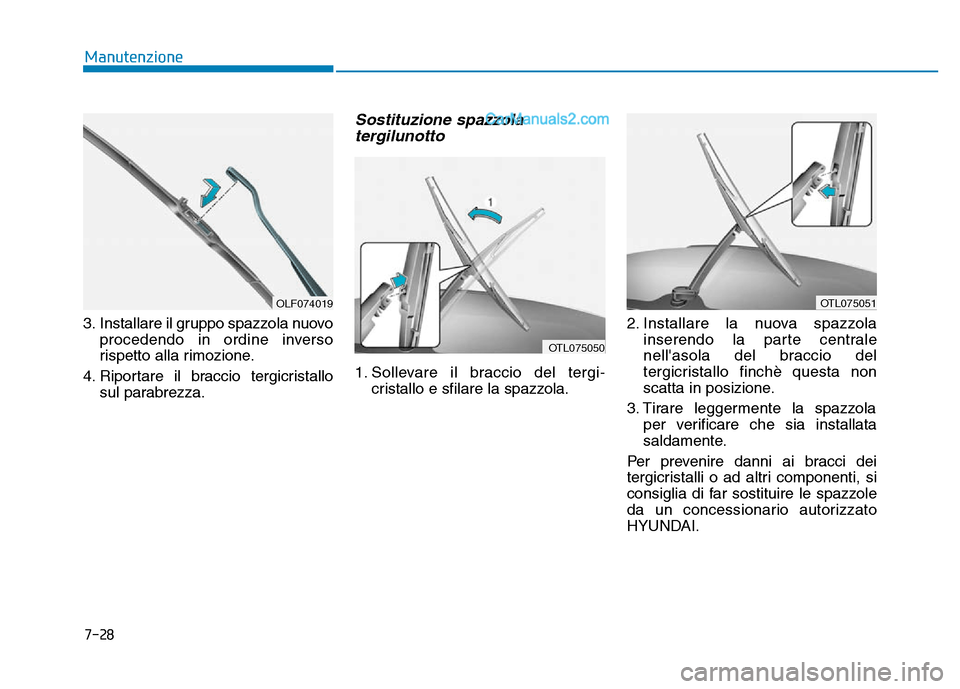

3. Installare il gruppo spazzola nuovo procedendo in ordine inverso
rispetto alla rimozione.
4. Riportare il braccio tergicristallo sul parabrezza.
Sostituzione spazzolatergilunotto
1. Sollevare il braccio del tergi -
cristallo e sfilare la spazzola. 2. Installare la nuova spazzola
inserendo la parte centrale
nell'asola del braccio del
tergicristallo finchè questa non
scatta in posizione.
3. Tirare leggermente la spazzola per verificare che sia installata
saldamente.
Per prevenire danni ai bracci dei
tergicristalli o ad altri componenti, si
consiglia di far sostituire le spazzole
da un concessionario autorizzato
HYUNDAI.
OTL075050
OLF074019OTL075051

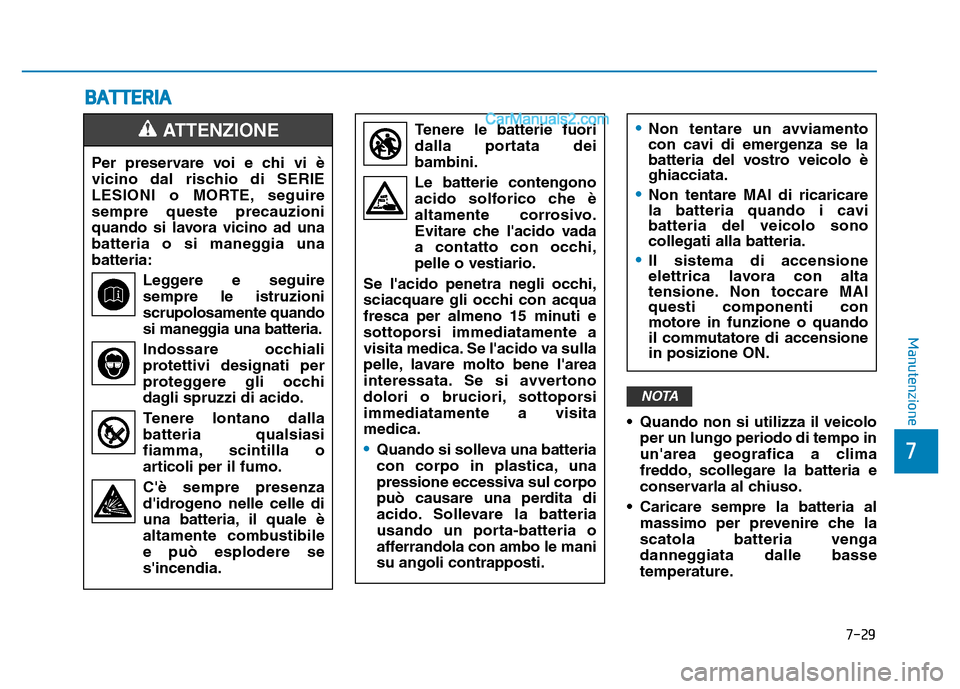

7-29
7
Manutenzione
• Quando non si utilizza il veicoloper un lungo periodo di tempo in
un'area geografica a clima
freddo, scollegare la batteria e
conservarla al chiuso.
• Caricare sempre la batteria al massimo per prevenire che la
scatola batteria venga
danneggiata dalle basse
temperature.
NOTA
BATTERIA
Per preservare voi e chi vi è
vicino dal rischio di SERIE
LESIONI o MORTE, seguire
sempre queste precauzioni
quando si lavora vicino ad una
batteria o si maneggia una
batteria:
Leggere e seguiresempre le istruzioni
scrupolosamente quando
si maneggia una batteria.
Indossare occhiali protettivi designati per
proteggere gli occhi
dagli spruzzi di acido.
Tenere lontano dalla batteria qualsiasi
fiamma, scintilla o
articoli per il fumo.
C'è sempre presenza d'idrogeno nelle celle di
una batteria, il quale è
altamente combustibile
e può esplodere se
s'incendia.
ATTENZIONE Tenere le batterie fuori
dalla portata dei
bambini.
Le batterie contengono acido solforico che è
altamente corrosivo.
Evitare che l'acido vada
a contatto con occhi,
pelle o vestiario.
Se l'acido penetra negli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti e
sottoporsi immediatamente a
visita medica. Se l'acido va sulla
pelle, lavare molto bene l'area
interessata. Se si avvertono
dolori o bruciori, sottoporsi
immediatamente a visita
medica.
•Quando si solleva una batteria
con corpo in plastica, una
pressione eccessiva sul corpo
può causare una perdita di
acido. Sollevare la batteria
usando un porta-batteria o
afferrandola con ambo le mani
su angoli contrapposti.
•Non tentare un avviamento
con cavi di emergenza se la
batteria del vostro veicolo è
ghiacciata.
•Non tentare MAI di ricaricare
la batteria quando i cavi
batteria del veicolo sono
collegati alla batteria.
•Il sistema di accensione
elettrica lavora con alta
tensione. Non toccare MAI
questi componenti con
motore in funzione o quando
il commutatore di accensione
in posizione ON.

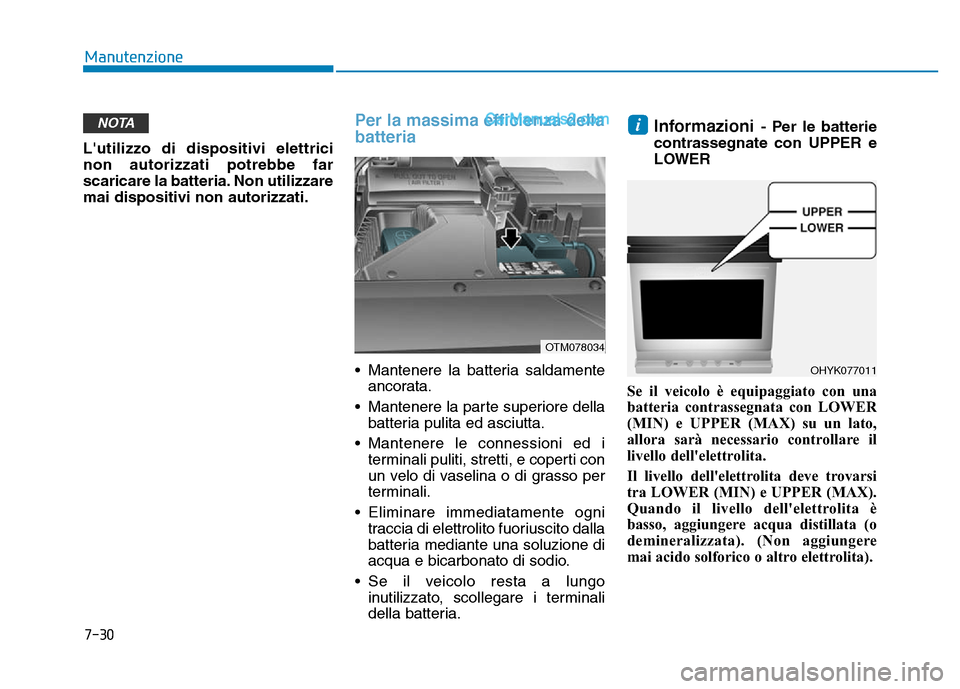

7-30
Manutenzione
L'utilizzo di dispositivi elettrici
non autorizzati potrebbe far
scaricare la batteria. Non utilizzare
mai dispositivi non autorizzati.
Per la massima efficienza della
batteria
• Mantenere la batteria saldamente ancorata.
• Mantenere la parte superiore della batteria pulita ed asciutta.
• Mantenere le connessioni ed i terminali puliti, stretti, e coperti con
un velo di vaselina o di grasso per
terminali.
• Eliminare immediatamente ogni traccia di elettrolito fuoriuscito dalla
batteria mediante una soluzione di
acqua e bicarbonato di sodio.
• Se il veicolo resta a lungo inutilizzato, scollegare i terminali
della batteria.
Informazioni - Per le batterie
contrassegnate con UPPER e
LOWER
Se il veicolo è equipaggiato con una
batteria contrassegnata con LOWER
(MIN) e UPPER (MAX) su un lato,
allora sarà necessario controllare il
livello dell'elettrolita.
Il livello dell'elettrolita deve trovarsi
tra LOWER (MIN) e UPPER (MAX).
Quando il livello dell'elettrolita è
basso, aggiungere acqua distillata (o
demineralizzata). (Non aggiungere
mai acido solforico o altro elettrolita).iNOTA
OHYK077011
OTM078034

7-31
7
Manutenzione
Fare attenzione a non versare l'acqua
distillata (o demineralizzata) sulla
superficie della batteria o sui
componenti adiacenti. Inoltre, non
riempire eccessivamente le celle della
batteria.
In caso contrario, l'acqua potrebbe
corrodere la batteria o altri componenti.
Infine, chiudere saldamente il tappo
delle celle. Tuttavia, noi consigliamo di
contattare un concessionario
autorizzato HYUNDAI per una

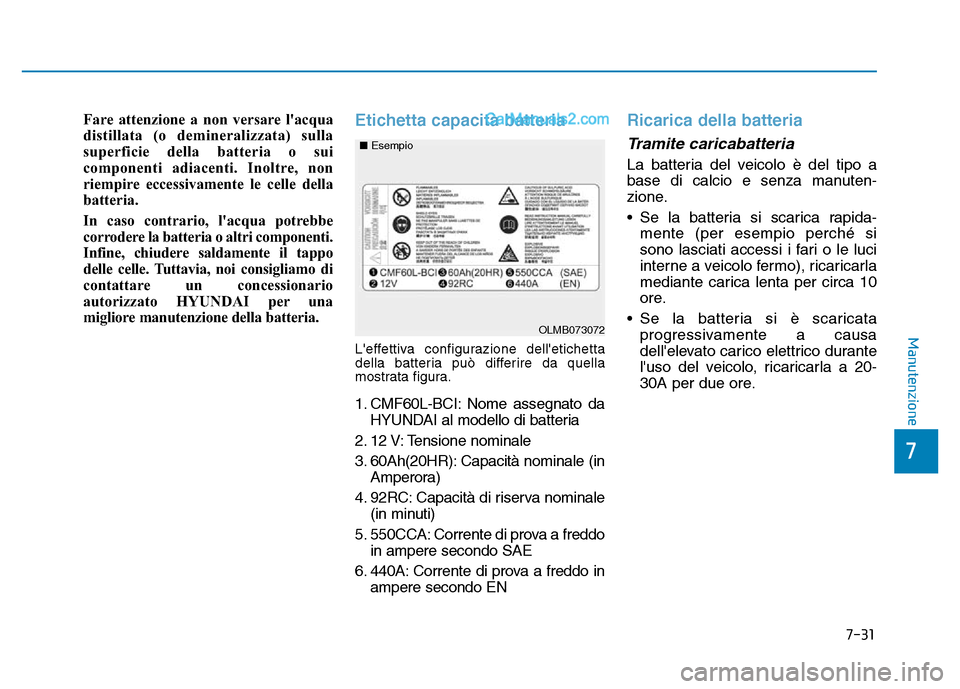

migliore manutenzione della batteria.Etichetta capacità batteria
L'effettiva configurazione dell'etichetta
della batteria può differire da quella
mostrata figura.
1. CMF60L-BCI: Nome assegnato daHYUNDAI al modello di batteria
2. 12 V: Tensione nominale
3. 60Ah(20HR): Capacità nominale (in Amperora)
4. 92RC: Capacità di riserva nominale (in minuti)
5. 550CCA: Corrente di prova a freddo in ampere secondo SAE
6. 440A: Corrente di prova a freddo in ampere secondo EN
Ricarica della batteria
Tramite caricabatteria
La batteria del veicolo è del tipo a
base di calcio e senza manuten-
zione.
• Se la batteria si scarica rapida-mente (per esempio perché si
sono lasciati accessi i fari o le luci
interne a veicolo fermo), ricaricarla
mediante carica lenta per circa 10
ore.
• Se la batteria si è scaricata progressivamente a causa
dell'elevato carico elettrico durante
l'uso del veicolo, ricaricarla a 20-
30A per due ore.
OLMB073072
■
Esempio

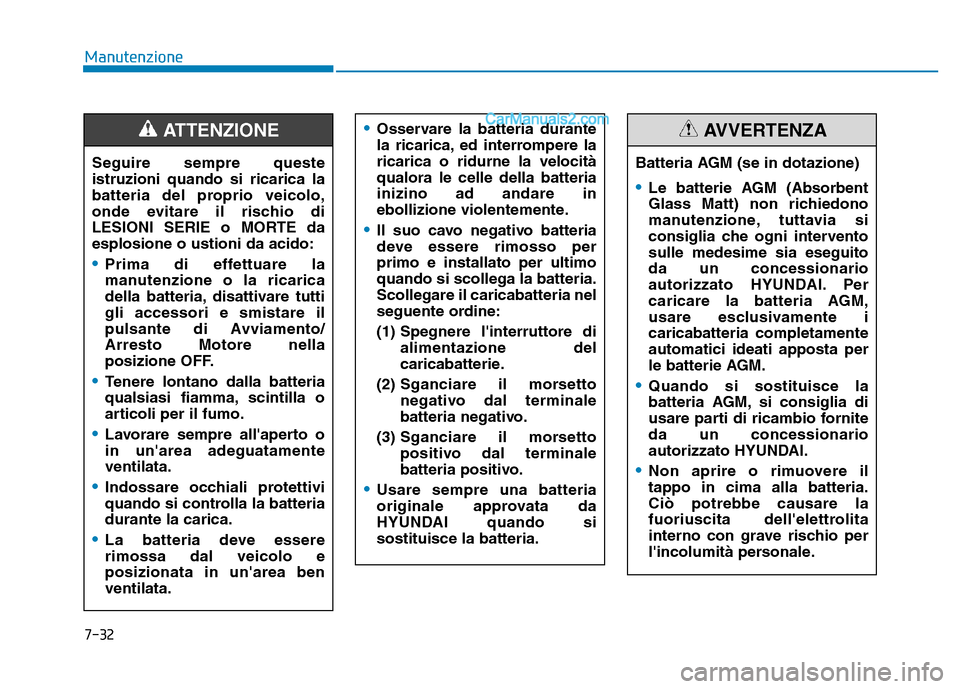

7-32
Manutenzione
•Osservare la batteria durante
la ricarica, ed interrompere la
ricarica o ridurne la velocità
qualora le celle della batteria
inizino ad andare in
ebollizione violentemente.
•Il suo cavo negativo batteria
deve essere rimosso per
primo e installato per ultimo
quando si scollega la batteria.
Scollegare il caricabatteria nel
seguente ordine:
(1) Spegnere l'interruttore dialimentazione del
caricabatterie.
(2) Sganciare il morsetto
negativo dal terminale
batteria negativo.
(3) Sganciare il morsetto
positivo dal terminale
batteria positivo.
•Usare sempre una batteria
originale approvata da
HYUNDAI quando si
sostituisce la batteria.
Batteria AGM (se in dotazione)
•Le batterie AGM (Absorbent
Glass Matt) non richiedono
manutenzione, tuttavia si
consiglia che ogni intervento
sulle medesime sia eseguito
da un concessionario
autorizzato HYUNDAI. Per
caricare la batteria AGM,
usare esclusivamente i
caricabatteria completamente
automatici ideati apposta per
le batterie AGM.
•Quando si sostituisce la
batteria AGM, si consiglia di
usare parti di ricambio fornite
da un concessionario
autorizzato HYUNDAI.
•Non aprire o rimuovere il
tappo in cima alla batteria.
Ciò potrebbe causare la
fuoriuscita dell'elettrolita
interno con grave rischio per
l'incolumità personale.
AVVERTENZA
Seguire sempre queste
istruzioni quando si ricarica la
batteria del proprio veicolo,
onde evitare il rischio di
LESIONI SERIE o MORTE da
esplosione o ustioni da acido:
•Prima di effettuare la
manutenzione o la ricarica
della batteria, disattivare tutti
gli accessori e smistare il
pulsante di Avviamento/
Arresto Motore nella
posizione OFF.
•Tenere lontano dalla batteria
qualsiasi fiamma, scintilla o
articoli per il fumo.
•Lavorare sempre all'aperto o
in un'area adeguatamente
ventilata.
•Indossare occhiali protettivi
quando si controlla la batteria
durante la carica.
•La batteria deve essere
rimossa dal veicolo e
posizionata in un'area ben
ventilata.
ATTENZIONE

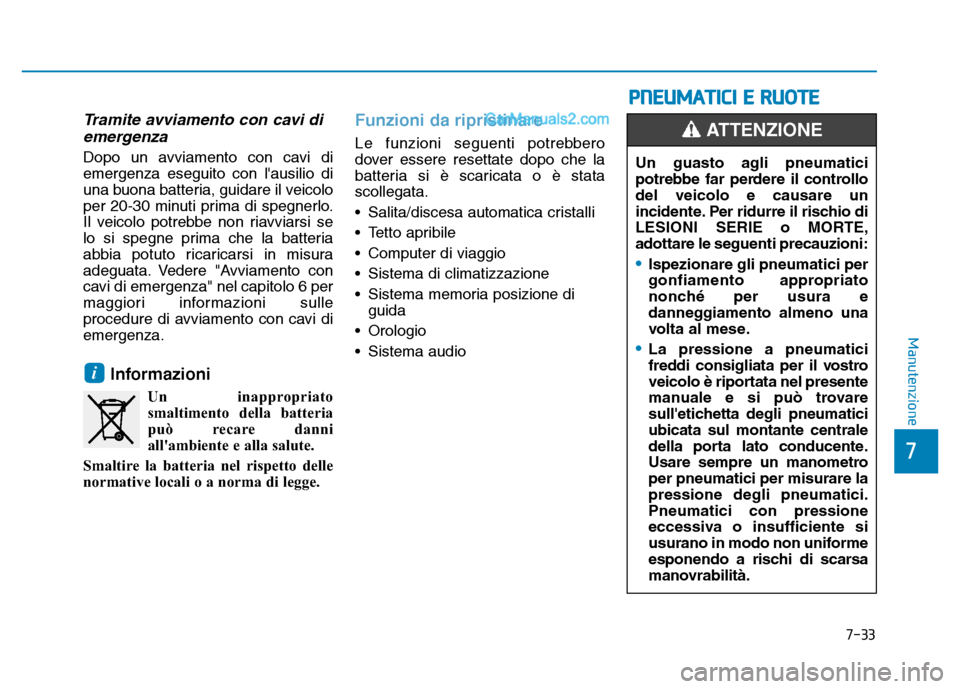

7-33
7
Manutenzione
Tramite avviamento con cavi diemergenza
Dopo un avviamento con cavi di
emergenza eseguito con l'ausilio di
una buona batteria, guidare il veicolo
per 20-30 minuti prima di spegnerlo.
Il veicolo potrebbe non riavviarsi se
lo si spegne prima che la batteria
abbia potuto ricaricarsi in misura
adeguata. Vedere "Avviamento con
cavi di emergenza" nel capitolo 6 per
maggiori informazioni sulle
procedure di avviamento con cavi di
emergenza.
Informazioni
Un inappropriato
smaltimento della batteria
può recare danni
all'ambiente e alla salute.
Smaltire la batteria nel rispetto delle
normative locali o a norma di legge.
Funzioni da ripristinare
Le funzioni seguenti potrebbero
dover essere resettate dopo che la
batteria si è scaricata o è stata
scollegata.
• Salita/discesa automatica cristalli
• Tetto apribile
• Computer di viaggio
• Sistema di climatizzazione
• Sistema memoria posizione di guida
• Orologio
• Sistema audio
i
PNEUMATICI E RUOTE
Un guasto agli pneumatici
potrebbe far perdere il controllo
del veicolo e causare un
incidente. Per ridurre il rischio di
LESIONI SERIE o MORTE,
adottare le seguenti precauzioni:
•Ispezionare gli pneumatici per
gonfiamento appropriato
nonché per usura e
danneggiamento almeno una
volta al mese.
•La pressione a pneumatici
freddi consigliata per il vostro
veicolo è riportata nel presente
manuale e si può trovare
sull'etichetta degli pneumatici
ubicata sul montante centrale
della porta lato conducente.
Usare sempre un manometro
per pneumatici per misurare la
pressione degli pneumatici.
Pneumatici con pressione
eccessiva o insufficiente si
usurano in modo non uniforme
esponendo a rischi di scarsa
manovrabilità.
ATTENZIONE

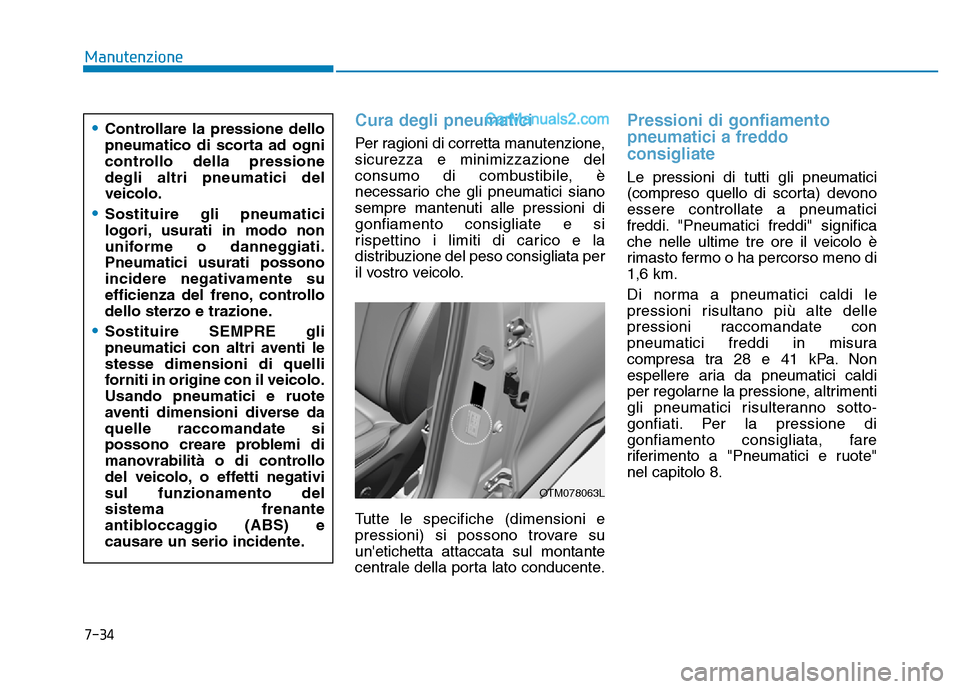

Cura degli pneumatici
Per ragioni di corretta manutenzione,
sicurezza e minimizzazione del
consumo di combustibile, è
necessario che gli pneumatici siano
sempre mantenuti alle pressioni di
gonfiamento consigliate e si
rispettino i limiti di carico e la
distribuzione del peso consigliata per
il vostro veicolo.
Tutte le specifiche (dimensioni e
pressioni) si possono trovare su
un'etichetta attaccata sul montante
centrale della porta lato conducente.
Pressioni di gonfiamento
pneumatici a freddo
consigliate
Le pressioni di tutti gli pneumatici
(compreso quello di scorta) devono
essere controllate a pneumatici
freddi. "Pneumatici freddi" significa
che nelle ultime tre ore il veicolo è
rimasto fermo o ha percorso meno di
1,6 km.
Di norma a pneumatici caldi le
pressioni risultano più alte delle
pressioni raccomandate con
pneumatici freddi in misura
compresa tra 28 e 41 kPa. Non
espellere aria da pneumatici caldi
per regolarne la pressione, altrimenti
gli pneumatici risulteranno sotto-
gonfiati. Per la pressione di
gonfiamento consigliata, fare
riferimento a "Pneumatici e ruote"
nel capitolo 8.
7-34
Manutenzione
•Controllare la pressione dello
pneumatico di scorta ad ogni
controllo della pressione
degli altri pneumatici del
veicolo.
•Sostituire gli pneumatici
logori, usurati in modo non
uniforme o danneggiati.
Pneumatici usurati possono
incidere negativamente su
efficienza del freno, controllo
dello sterzo e trazione.
•Sostituire SEMPRE gli
pneumatici con altri aventi le
stesse dimensioni di quelli
forniti in origine con il veicolo.
Usando pneumatici e ruote
aventi dimensioni diverse da
quelle raccomandate si
possono creare problemi di
manovrabilità o di controllo
del veicolo, o effetti negativi
sul funzionamento del
sistema frenante
antibloccaggio (ABS) e
causare un serio incidente.
OTM078063L
