Vedligeholdelse
G210101AUN

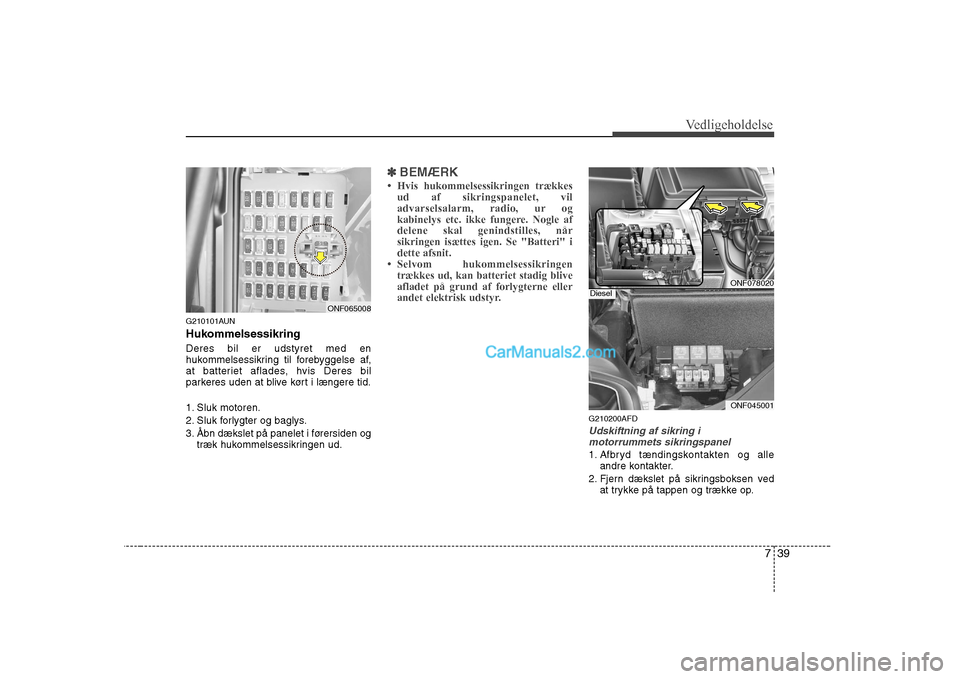

Hukommelsessikring Deres bil er udstyret med en
hukommelsessikring til forebyggelse af,
at batteriet aflades, hvis Deres bil
parkeres uden at blive kørt i længere tid.
1. Sluk motoren.
2. Sluk forlygter og baglys.
3. Åbn dækslet på panelet i førersiden ogtræk hukommelsessikringen ud.
✽✽ BEMÆRK

Vedligeholdelse
40
7
3. Kontrollér den fjernede sikring, og isæt
en ny, hvis den er sprunget. Brug
sikringstrækkeren i motorrummets
sikringspanel til at fjerne eller isætte
sikringen.
4. Skub en ny sikring af samme klassificering ind og kontrollér, at den
passer tæt i clipsene.
Hvis den sidder løst, skal De
konsultere et autoriseret HYUNDAI-
værksted.
G210201AFD

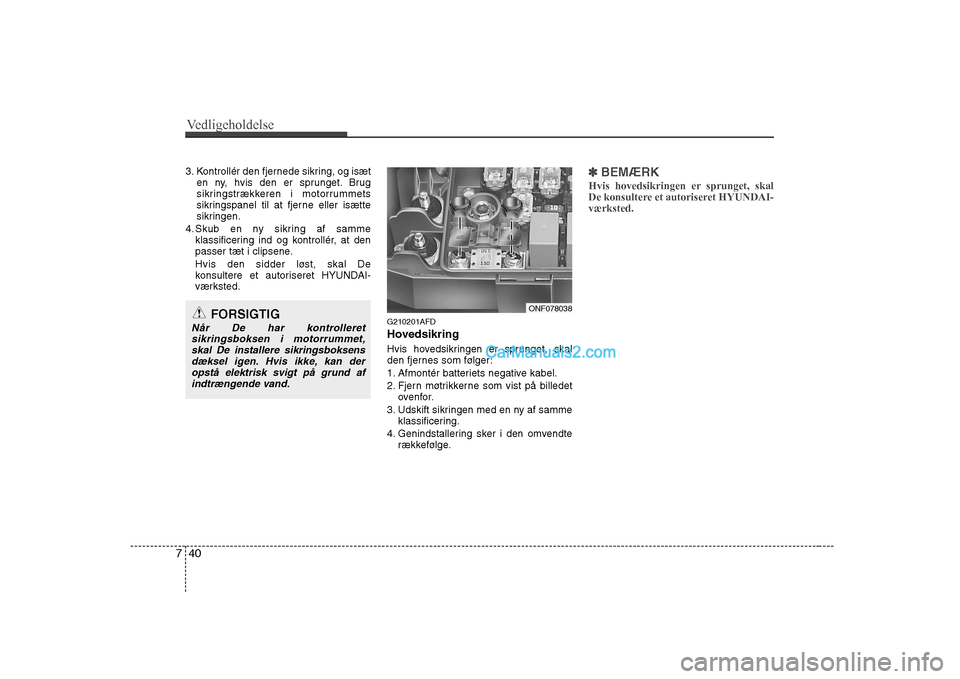

Hovedsikring
Hvis hovedsikringen er sprunget, skal
den fjernes som følger:
1. Afmontér batteriets negative kabel.
2. Fjern møtrikkerne som vist på billedetovenfor.
3. Udskift sikringen med en ny af samme klassificering.
4. Genindstallering sker i den omvendte rækkefølge.✽✽ BEMÆRK
Hvis hovedsikringen er sprunget, skal
De konsultere et autoriseret HYUNDAI-værksted.
FORSIGTIG
Når De har kontrolleret sikringsboksen i motorrummet, skal De installere sikringsboksensdæksel igen. Hvis ikke, kan der
opstå elektrisk svigt på grund afindtrængende vand.
ONF078038

741
Vedligeholdelse
✽✽BEMÆRK
Det er ikke sikkert, at alle
sikringspanelbeskrivelser i denne
instruktionsbog gælder Deres bil. Dette
gælder på tidspunktet for trykning af
bogen. Når De inspicerer sikringsboksen

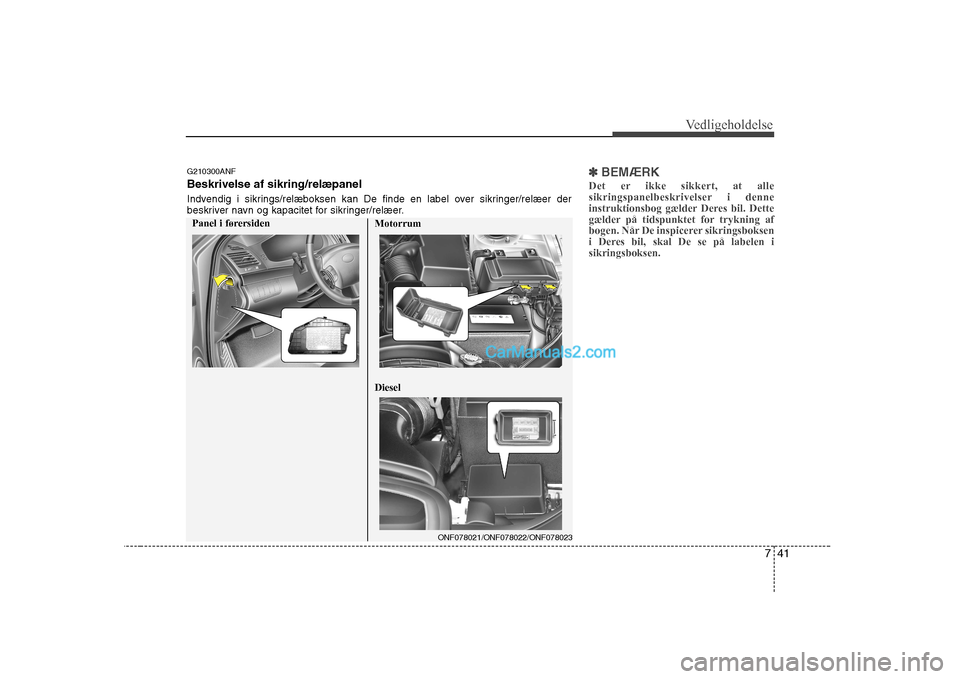

i Deres bil, skal De se på labelen isikringsboksen.G210300ANF Beskrivelse af sikring/relæpanel
Indvendig i sikrings/relæboksen kan De finde en label over sikringer/relæer der
beskriver navn og kapacitet for sikringer/relæer.
Motorrum
ONF078021/ONF078022/ONF078023
Diesel
Panel i førersiden

Vedligeholdelse
42
7

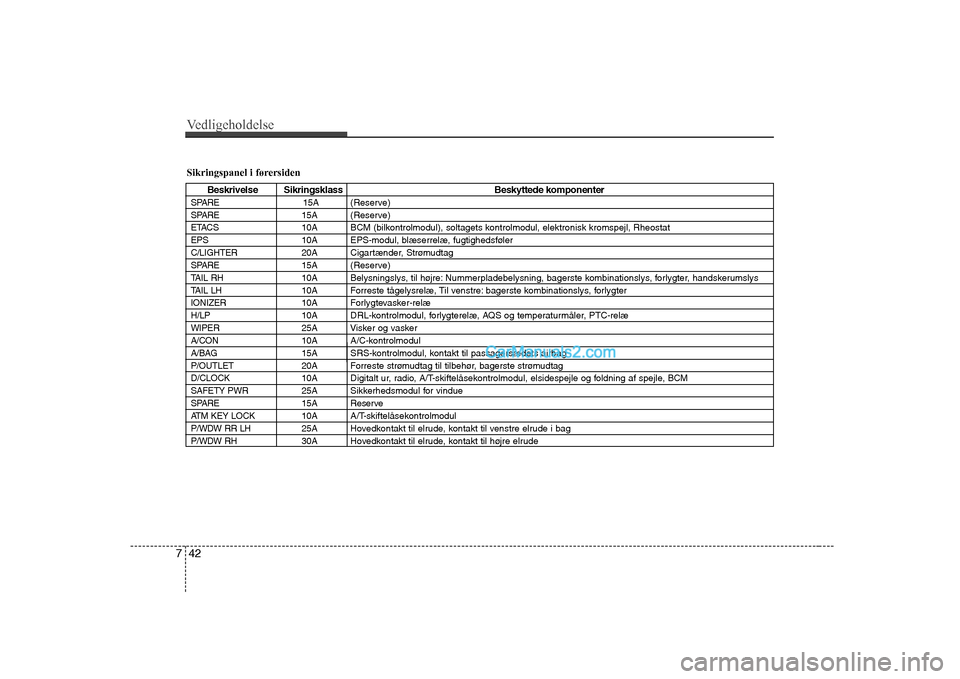

Sikringspanel i førersiden
Beskrivelse Sikringsklass Beskyttede komponenter
SPARE 15A (Reser ve)
SPARE 15A (Reser ve)
ETACS 10A BCM (bilkontrolmodul), soltagets kontrolmodul, elektronisk kromspejl, Rheostat
EPS 10A EPS-modul, blæserrelæ, fugtighedsføler
C/LIGHTER 20A C igartænder, Strømudtag
SPARE 15A (Reser ve)
TAIL RH 10A Belysn ingslys, til højre: Nummerpladebelysning, bagerste kombinationslys, forlygter, handskerumslys
TAIL LH 10A F orreste tågelysrelæ, Til venstre: bagerste kombinationslys, forlygter
IONIZER 10A For lygtevasker-relæ
H/LP 10A DRL-kontrolmodul, forlygterelæ, AQS og temperaturmåler, PTC-relæ
WIPER 25A Visker og vasker
A/CON 10A A/C-kontrolmodul
A/BAG 15A SRS-kontrolmodul, kontakt til passagersædets airbag
P/OUTLET 20A Forreste strøm udtag til tilbehør, bagerste strømudtag
D/CLOCK 10A Digitalt ur, radio, A/T-skiftelåsekontrolmodul, elsidespejle og foldning af spejle, BCM
SAFETY PWR 25A Sikkerhedsmodul for vindue
SPARE 15A Reserve
ATM KEY LOCK 10A A/T -skiftelåsekontrolmodul
P/WDW RR LH 25A Hovedk ontakt til elrude, kontakt til venstre elrude i bag
P/WDW RH 30A Hovedk ontakt til elrude, kontakt til højre elrude

743
Vedligeholdelse
Beskrivelse Sikringsklass Beskyttede komponenter
P/AMP 20A Radio-amp
DR LOCK 20A Dør låse/låse-op-relæ
HAZARD 10A Katastroferelæ
P/SEAT RH 30A Man uel kontakt til sædevarmer (RHD)
A/BAG IND 10A Instrumentbelysning
T/SIG 10A Afviserblinkrelæ
CLUSTER 10A BCM (bilkontrolmodul), instrumentpanel, ESP-sensor, ESP-kontakt, Sædevarmer
AGCS 10A AGCS
START 10A Startrelæ
PEDAL ADJ 15A (Reser ve)
ECS/RR FOG 15A Relæ til bagerste tågelys
T/LID OPEN 15A Relæ til bagagerumklap, brændstofdæksel og kontakt til bagagerumsklap
S/HTR 15A Sædevar mer kontakt
P/SEAT LH 30A Man uel kontakt til sædevarme
SPORT MODE 10A Sportsfunktionskontakt, nøglecylinderspole
MIRR HTD 10A A/C-kontrolmodul, sidespejle og spejlfoldemotor
POWER CONNECTOR. 1 15A Radio
POWER CONNECTOR. 2 15A BCM(Bilkontrolmodul), Digitalur, instrumentpanel, A/C-kontrolmodul, kabinelys

Vedligeholdelse
44
7

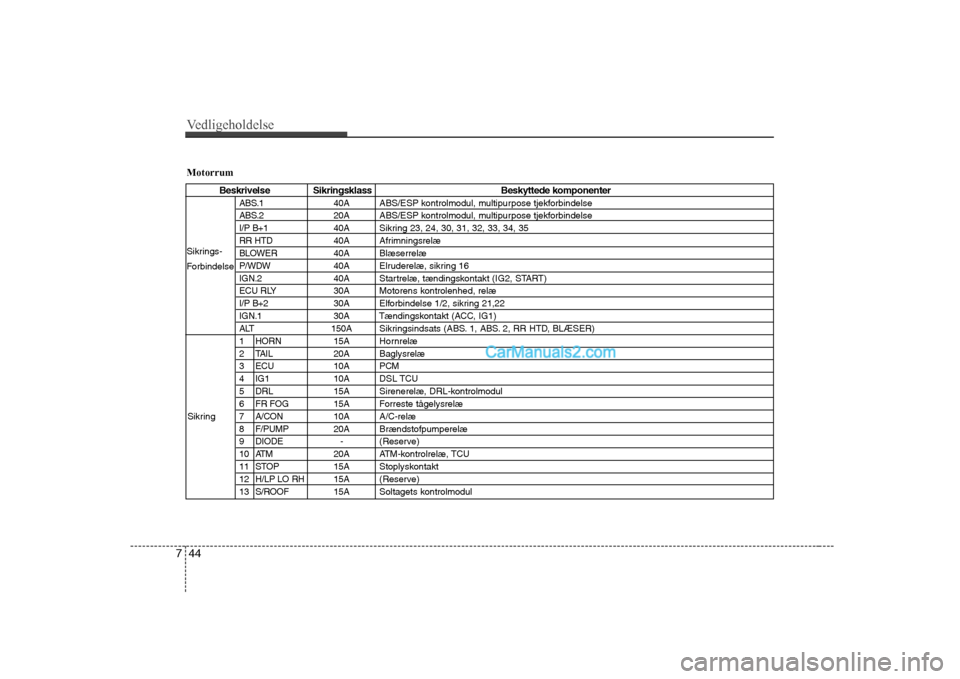

Motorrum
Beskrivelse Sikringsklass Beskyttede komponenter
ABS.1 40A ABS/ESP kontrolmodul, multipurpose tjekforbindelse
ABS.2 20A ABS/ESP kontrolmodul, multipurpose tjekforbindelse
I/P B+1 40A Sikring 23, 24, 30, 31, 32, 33, 34, 35
RR HTD 40A Afrimningsrelæ
BLOWER 40A Blæserrelæ
P/WDW 40A Elr uderelæ, sikring 16
IGN.2 40A Startrelæ, tændingskontakt (IG2, START)
ECU RLY 30A Motorens kontrolenhed, relæ
I/P B+2 30A Elf orbindelse 1/2, sikring 21,22
IGN.1 30A Tændingskontakt (ACC, IG1)
ALT 150A Sikringsindsats (ABS. 1, ABS. 2, RR HTD, BLÆSER)
1 HORN 15A Hor nrelæ
2 TAIL 20A Baglysrelæ
3 ECU 10A PCM
4 IG1 10A DSL TCU
5 DRL 15A Sirenerelæ, DRL-kontrolmodul
6 FR FOG 15A Forreste tågelysrelæ
Sikring 7 A/CON 10A A/C-relæ
8 F/PUMP 20A Brændstofpumperelæ
9 DIODE - (Reserve)
10 ATM 20A ATM-kontrolrelæ, TCU
11 STOP 15A Stoplyskontakt
12 H/LP LO RH 15A (Reserve)
13 S/ROOF 15A Soltagets kontrolmodul
Sikrings-
Forbindelse

745
Vedligeholdelse
Beskrivelse Sikringsklass Beskyttede komponenter
GLOW PLUG FUSIBLE LINK 80A Gløderør
PTC HEATER #1 FUSIBLE LINK 50A PTC varmer 1
PTC HEATER #2 FUSIBLE LINK 50A PTC varmer 2
PTC HEATER #3 FUSIBLE LINK 50A PTC varmer 3
FUEL FILTER HEATER FUSIBLE LINK 40A Brændstoffiltervarmer
GLOW PLUG RELAY - Gløderørsrelæ
PTC HEATER RELAY #1 - PTC varmerelæ 1
PTC HEATER RELAY #2 - PTC varmerelæ 2
PTC HEATER RELAY #3 - PTC varmerelæ 3
FUEL FILTER HEATER RELAY - Brændstoffilter varmerelæ
Motorrum Diesel
Beskrivelse Sikringsklass Beskyttede komponenter
14 H/LP WASHER 20A Vasker motor til forlygter
15 H/LP HI 20A For lysrelæ (høj)
16 ECU 10A DSL TCU, ALT
17 SNSR.2 10A Oxygensensor, brændstofpumpe-relæ
18 SNSR.1 15A Luftflowsensor, positionsføler for krumtapaksel/knastaksel, oliekontrolventil, SMATRA
Sikring 19 SNSR.3 15A A/C-relæ, ventilatorrelæ, forstøvere
20 B/UP 10A K ontakt til baklys, impulsgenerator, bilens fartsensor
21 IGN COIL 20A Tændspoler, kondensator
22 ECU (IG1) 10A PCM, Impulsgenerator
23 H/LP LO 20A For lysrelæ (Lav)
24 ABS 10A ABS/ESP-kontrolmodul, Multipurpose tjekkonnektor

Vedligeholdelse
46
7
LYGTE/PÆRER
G220000AFD
Brug kun pærer med det specificerede watttal.
✽✽ BEMÆRK
Efter en kraftig regnbyge eller bilvask
kan for- og baglygternes glas væreduggede. Det skyldes temperatur
-forskellen mellem lygternes indvendige
og udvendige side. Det er det samme der
sker, når Deres ruder dugger indvendig i
bilen, når det regner, og det er ikke tegn
på fejl ved bilen. Hvis der lækker vand
ind i lygtepærens kredsløb, skal De have
bilen kontrolleret på et autoriseretHYUNDAI-værksted.
ADVARSEL - Arbejde med
lyset
Inden De begynder at arbejde med
lyset, skal De trække
parkeringsbremsen helt, sikre at
tændingskontakten er drejet i
*"LOCK"-position og afbryde
lygterne for at undgå, at bilen
pludselig bevæger sig, at Debrænder Deres fingre eller får etelektrisk stød.
FORSIGTIG
De skal sikre, at en brændt pære bliver udskiftet med én af sammewatttal. Ellers vil der kunne ske
skade på sikringen eller detelektriske ledningssystem.
FORSIGTIG
Hvis De ikke har de nødvendige
værktøjer, de korrekte pærer ogekspertisen, skal De konsultere et autoriseret HYUNDAI-værksted. I
mange tilfælde er det vanskeligt atudskifte bilens lygtepærer, fordi andre dele i bilen skal fjernes, inden De kan komme til pærerne. Det
gælder især, hvis De skal fjerne forlygtehuset for at komme tilpæren(-erne).
Afmontering/montering afforlygtehuset kan resultere i beskadigelse af bilen.

747
Vedligeholdelse

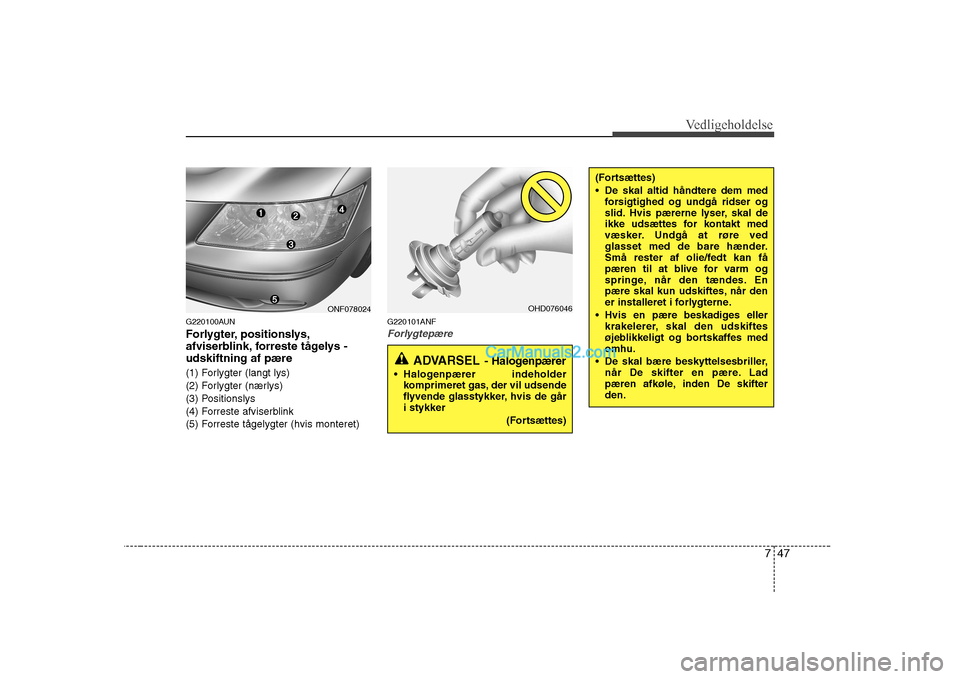

G220100AUN
Forlygter, positionslys,
afviserblink, forreste tågelys -udskiftning af pære
(1) Forlygter (langt lys)
(2) Forlygter (nærlys)
(3) Positionslys
(4) Forreste afviserblink
(5) Forreste tågelygter (hvis monteret)G220101ANF
Forlygtepære
OHD076046
ADVARSEL- Halogenpærer
Halogenpærer indeholder
komprimeret gas, der vil udsende
flyvende glasstykker, hvis de gåri stykker
(Fortsættes)
(Fortsættes)
De skal altid håndtere dem medforsigtighed og undgå ridser og
slid. Hvis pærerne lyser, skal de
ikke udsættes for kontakt med
væsker. Undgå at røre ved
glasset med de bare hænder.
Små rester af olie/fedt kan få
pæren til at blive for varm og
springe, når den tændes. En
pære skal kun udskiftes, når den
er installeret i forlygterne.
Hvis en pære beskadiges eller krakelerer, skal den udskiftes
øjeblikkeligt og bortskaffes medomhu.
De skal bære beskyttelsesbriller, når De skifter en pære. Lad
pæren afkøle, inden De skifterden.
ONF078024

Vedligeholdelse
48
7

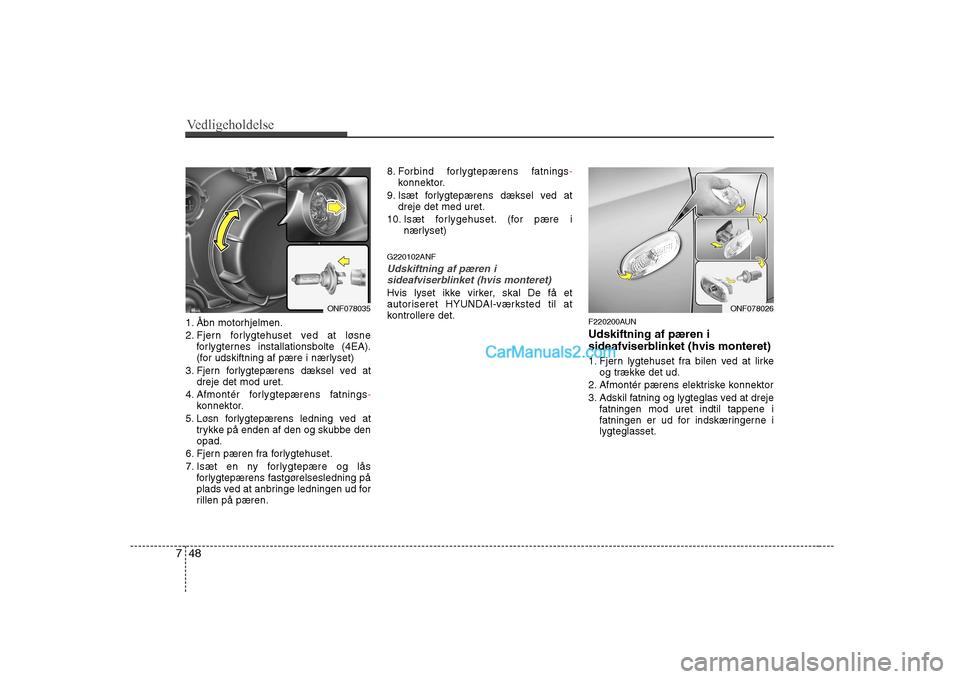

1. Åbn motorhjelmen.
2. Fjern forlygtehuset ved at løsne
forlygternes installationsbolte (4EA).
(for udskiftning af pære i nærlyset)
3. Fjern forlygtepærens dæksel ved at dreje det mod uret.
4. Afmontér forlygtepærens fatnings
-konnektor.
5. Løsn forlygtepærens ledning ved at trykke på enden af den og skubbe den opad.
6. Fjern pæren fra forlygtehuset.
7. Isæt en ny forlygtepære og lås forlygtepærens fastgørelsesledning på
plads ved at anbringe ledningen ud for
rillen på pæren. 8. Forbind forlygtepærens fatnings
-konnektor.
9. Isæt forlygtepærens dæksel ved at dreje det med uret.
10. Isæt forlygehuset. (for pære i nærlyset)
G220102ANF
Udskiftning af pæren i sideafviserblinket (hvis monteret)
Hvis lyset ikke virker, skal De få et
autoriseret HYUNDAI-værksted til at
kontrollere det. F220200AUN Udskiftning af pæren i
sideafviserblinket (hvis monteret)
1. Fjern lygtehuset fra bilen ved at lirke
og trække det ud.
2. Afmontér pærens elektriske konnektor
3. Adskil fatning og lygteglas ved at dreje fatningen mod uret indtil tappene i
fatningen er ud for indskæringerne ilygteglasset.
ONF078035ONF078026
