Page 321 of 344

759
Vedligeholdelse
Vedligeholdelse af interiøret
G230201AUN
Almindelige forholdsregler forinteriøret
De skal forhindre, at ætsende
opløsninger som parfume og
kosmetikolie kommer i kontakt med
instrumentpanelet, fordi sådanne ting
kan forårsage beskadigelse eller
misfarvning. Hvis disse ting kommer i
kontakt med instrumentpanelet, skal de
tørres af øjeblikkeligt. Se følgende
instruktioner for den rigtige måde at
rense vinyl på. G230202AUN
Rengøring af indtræk og kabinens
udstyr
Vinyl
Fjern støv og løst snavs fra vinyl med en
støvekost eller støvsuger. Vinyloverflader
rengøres med et rensemiddel til vinyl.
Stof
Fjern støv og løst snavs fra stoffet med
en støvekost eller støvsuger. Rens med
en mild sæbeopløsning, der er egnet til
betræk eller tæpper. Fjern friske pletter
med det samme med en pletfjerner til
stof. Hvis man ikke fjerner friske pletter
med det samme, kan stoffet blive plettet
og farven ødelagt. Desuden kan stoffets
brandhæmmende egenskaber blive
reduceret, hvis materialet ikke
vedligeholdes korrekt. G230203AUN
Rengøring af sikkerhedsselens
skulder- og hoftesele
Rengør sikkerhedsselen med en mild
sæbeopløsning beregnet til rengøring af
møbelbetræk eller tæpper. Følg
instruktionerne, der står på
sæbebeholderen. Undgå at blege eller
indfarve sikkerhedsselerne, da dette kan
gøre dem svagere.
G230204AUN
Rengøring af den indvendige side afvinduesruden
Hvis den indvendige side af ruderne i
bilen blive uklar (fx dækket med en
olieret, fedtet eller vokset film) skal der
rengøres med et rensemiddel til vinduer.
Følg instruktionerne på glasrensemidlets
beholder.
FORSIGTIG
Lad aldrig vand eller andre væsker komme i kontakt medelektriske/elektroniskekomponenter inde i bilen, da de vilkunne blive beskadiget.
FORSIGTIG
Hvis De bruger andet endanbefalede rengøringsmidler og
procedurer, kan det påvirke stoffetsudseende og brandhæmmendeegenskaber.FORSIGTIG
Undgå at skrabe eller kradse på den indvendige side af bagruden. Detkan resultere i beskadigelse af bagrudens afisertråde.

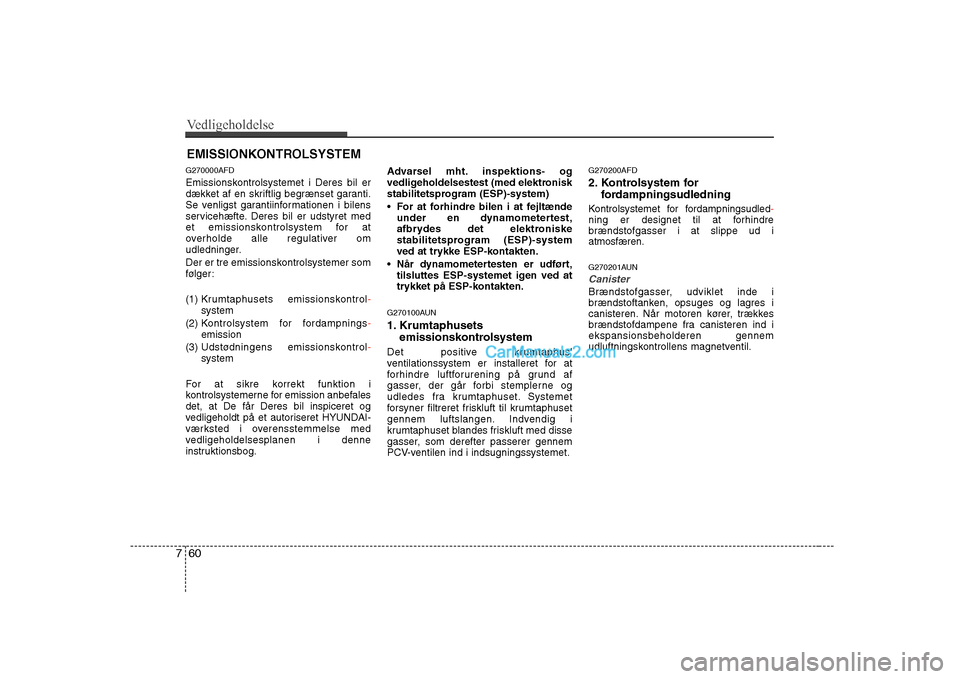

Page 322 of 344

Vedligeholdelse
60
7
EMISSIONKONTROLSYSTEM
G270000AFD
Emissionskontrolsystemet i Deres bil er
dækket af en skriftlig begrænset garanti.
Se venligst garantiinformationen i bilens
servicehæfte. Deres bil er udstyret med
et emissionskontrolsystem for at
overholde alle regulativer om
udledninger.
Der er tre emissionskontrolsystemer som
følger:
(1) Krumt aphusets emissionskontrol
-system
(2) K ontrolsystem for fordampnings
-emission
(3) Udstødningens emissionskontrol
-system
For at sikre korrekt funktion i
kontrolsystemerne for emission anbefalesdet, at De får Deres bil inspiceret og
vedligeholdt på et autoriseret HYUNDAI-
værksted i overensstemmelse med
vedligeholdelsesplanen i denne
instruktionsbog. Advarsel mht. inspektions- og
vedligeholdelsestest (med elektronisk
stabilitetsprogram (ESP)-system)
For at forhindre bilen i at fejltænde
under en dynamometertest,
afbrydes det elektroniske
stabilitetsprogram (ESP)-system
ved at trykke ESP-kontakten.
Når dynamometertesten er udført, tilsluttes ESP-systemet igen ved at
trykket på ESP-kontakten.
G270100AUN
1. Krumtaphusets emissionskontrolsystem
Det positive krumtaphus'
ventilationssystem er installeret for at
forhindre luftforurening på grund af
gasser, der går forbi stemplerne og
udledes fra krumtaphuset. Systemet
forsyner filtreret friskluft til krumtaphuset
gennem luftslangen. Indvendig i
krumtaphuset blandes friskluft med disse
gasser, som derefter passerer gennem
PCV-ventilen ind i indsugningssystemet. G270200AFD
2. Kontrolsystem for
fordampningsudledning
Kontrolsystemet for fordampningsudled
-ning er designet til at forhindre brændstofgasser i at slippe ud iatmosfæren.
G270201AUN
Canister
Brændstofgasser, udviklet inde i
brændstoftanken, opsuges og lagres i
canisteren. Når motoren kører, trækkes
brændstofdampene fra canisteren ind iekspansionsbeholderen gennem
udluftningskontrollens magnetventil.
Page 323 of 344

761
Vedligeholdelse

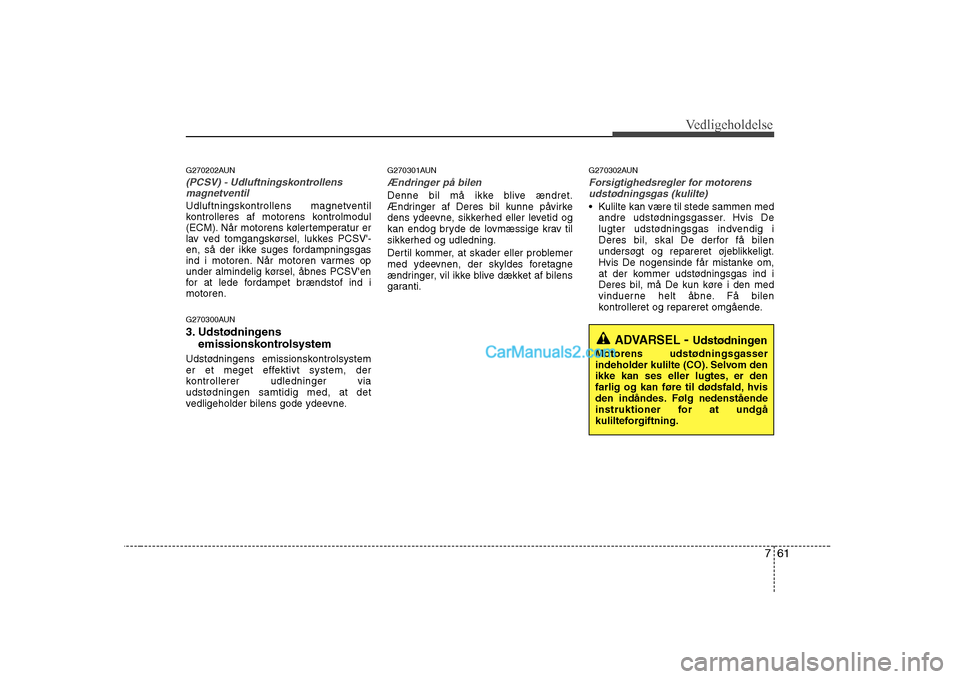

G270202AUN
(PCSV) - Udluftningskontrollensmagnetventil
Udluftningskontrollens magnetventil
kontrolleres af motorens kontrolmodul
(ECM). Når motorens kølertemperatur er
lav ved tomgangskørsel, lukkes PCSV'-
en, så der ikke suges fordampningsgas
ind i motoren. Når motoren varmes op
under almindelig kørsel, åbnes PCSV'en
for at lede fordampet brændstof ind imotoren.
G270300AUN
3. Udstødningens
emissionskontrolsystem
Udstødningens emissionskontrolsystem
er et meget effektivt system, der
kontrollerer udledninger via
udstødningen samtidig med, at det
vedligeholder bilens gode ydeevne. G270301AUN
Ændringer på bilen
Denne bil må ikke blive ændret.
Ændringer af Deres bil kunne påvirke
dens ydeevne, sikkerhed eller levetid og
kan endog bryde de lovmæssige krav til
sikkerhed og udledning.
Dertil kommer, at skader eller problemer
med ydeevnen, der skyldes foretagne
ændringer, vil ikke blive dækket af bilens
garanti.
G270302AUN
Forsigtighedsregler for motorens
udstødningsgas (kulilte)
Kulilte kan være til stede sammen med andre udstødningsgasser. Hvis De
lugter udstødningsgas indvendig i
Deres bil, skal De derfor få bilen
undersøgt og repareret øjeblikkeligt.
Hvis De nogensinde får mistanke om,
at der kommer udstødningsgas ind i
Deres bil, må De kun køre i den med
vinduerne helt åbne. Få bilen
kontrolleret og repareret omgående.
ADVARSEL- Udstødningen
Motorens udstødningsgasser
indeholder kulilte (CO). Selvom den
ikke kan ses eller lugtes, er den
farlig og kan føre til dødsfald, hvis
den indåndes. Følg nedenstående
instruktioner for at undgå
kulilteforgiftning.
Page 324 of 344

Vedligeholdelse
62
7

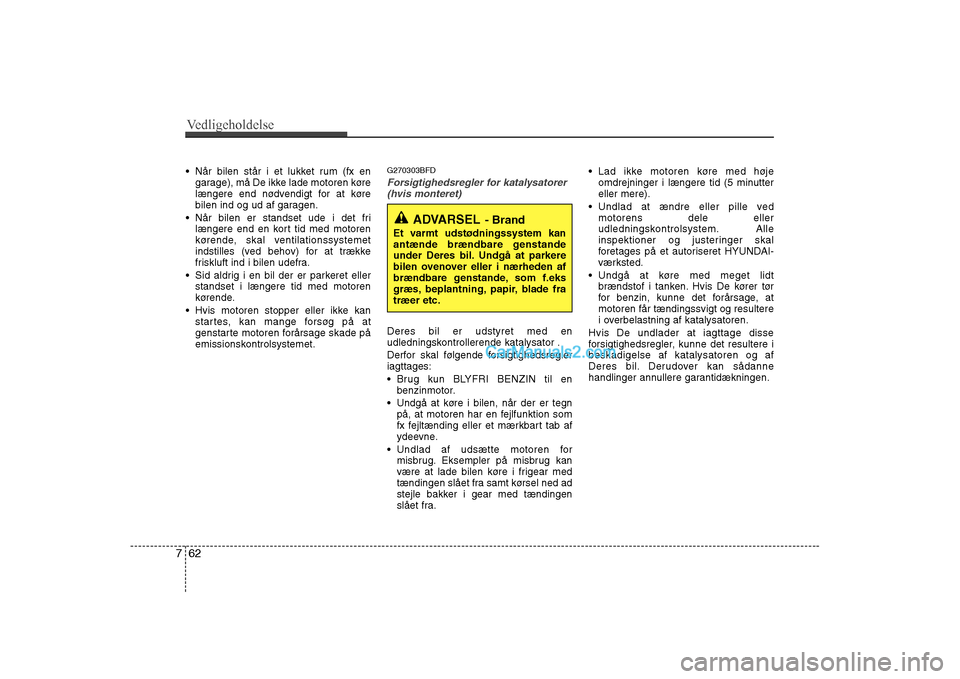

Når bilen står i et lukket rum (fx en
garage), må De ikke lade motoren køre
længere end nødvendigt for at køre
bilen ind og ud af garagen.
Når bilen er standset ude i det fri længere end en kort tid med motoren
kørende, skal ventilationssystemet
indstilles (ved behov) for at trække
friskluft ind i bilen udefra.
Sid aldrig i en bil der er parkeret eller standset i længere tid med motoren
kørende.
Hvis motoren stopper eller ikke kan startes, kan mange forsøg på at
genstarte motoren forårsage skade på
emissionskontrolsystemet. G270303BFDForsigtighedsregler for katalysatorer
(hvis monteret)
Deres bil er udstyret med en
udledningskontrollerende katalysator .
Derfor skal følgende forsigtighedsregler iagttages:
Brug kun BLYFRI BENZIN til en benzinmotor.
Undgå at køre i bilen, når der er tegn på, at motoren har en fejlfunktion som
fx fejltænding eller et mærkbart tab af
ydeevne.
Undlad af udsætte motoren for misbrug. Eksempler på misbrug kan
være at lade bilen køre i frigear med
tændingen slået fra samt kørsel ned ad
stejle bakker i gear med tændingen
slået fra. Lad ikke motoren køre med høje
omdrejninger i længere tid (5 minuttereller mere).
Undlad at ændre eller pille ved motorens dele eller
udledningskontrolsystem. Alle
inspektioner og justeringer skal
foretages på et autoriseret HYUNDAI-
værksted.
Undgå at køre med meget lidt brændstof i tanken. Hvis De kører tør
for benzin, kunne det forårsage, atmotoren får tændingssvigt og resultere
i overbelastning af katalysatoren.
Hvis De undlader at iagttage disse
forsigtighedsregler, kunne det resultere ibeskadigelse af katalysatoren og af
Deres bil. Derudover kan sådanne
handlinger annullere garantidækningen.
ADVARSEL - Brand
Et varmt udstødningssystem kan
antænde brændbare genstande
under Deres bil. Undgå at parkere
bilen ovenover eller i nærheden af
brændbare genstande, som f.eks
græs, beplantning, papir, blade fratræer etc.
Page 325 of 344

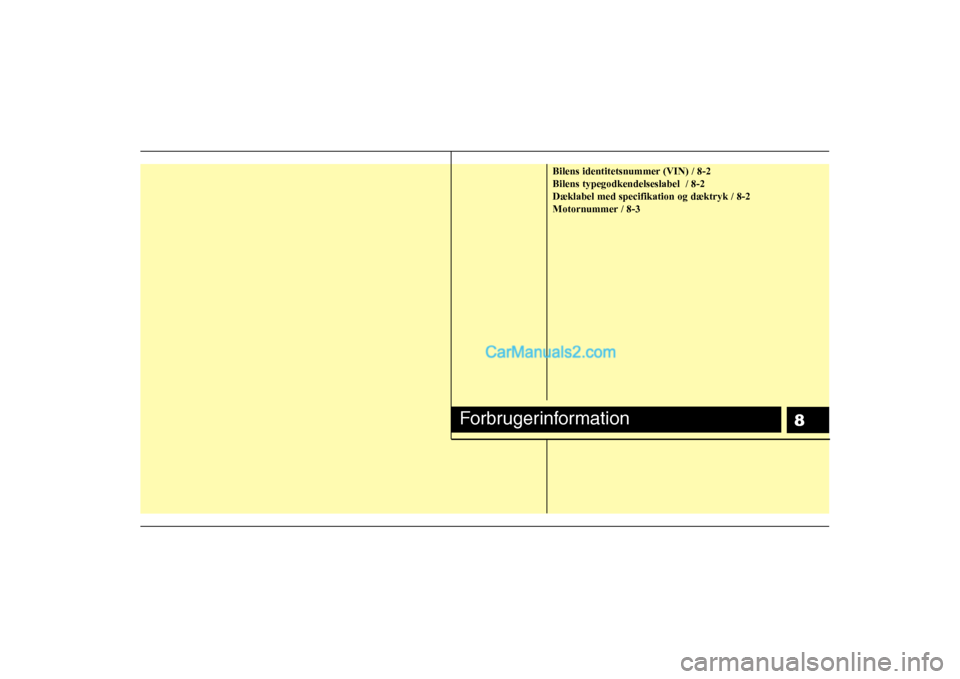

8
Bilens identitetsnummer (VIN) / 8-2 Bilens typegodkendelseslabel / 8-2Dæklabel med specifikation og dæktryk / 8-2
Motornummer / 8-3
Forbrugerinformation
Page 326 of 344

Forbrugerinformation
2
8
H010000ANF

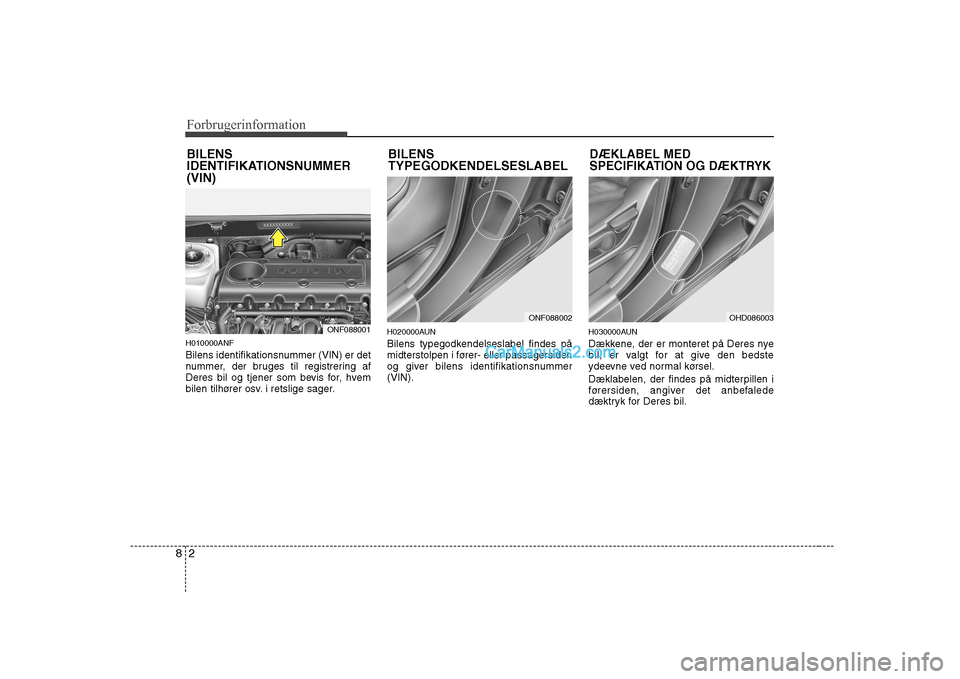

Bilens identifikationsnummer (VIN) er det
nummer, der bruges til registrering af
Deres bil og tjener som bevis for, hvem
bilen tilhører osv. i retslige sager. H020000AUN
Bilens typegodkendelseslabel findes på
midterstolpen i fører- eller passagersiden
og giver bilens identifikationsnummer(VIN).
H030000AUN
Dækkene, der er monteret på Deres nye
bil, er valgt for at give den bedste
ydeevne ved normal kørsel.
Dæklabelen, der findes på midterpillen i
førersiden, angiver det anbefalede
dæktryk for Deres bil.
OHD086003
ONF088001
ONF088002
BILENS
IDENTIFIKATIONSNUMMER(VIN)
DÆKLABEL MED
SPECIFIKATION OG DÆKTRYKBILENSTYPEGODKENDELSESLABEL
Page 327 of 344

83
Forbrugerinformation
H04000AUN-EE

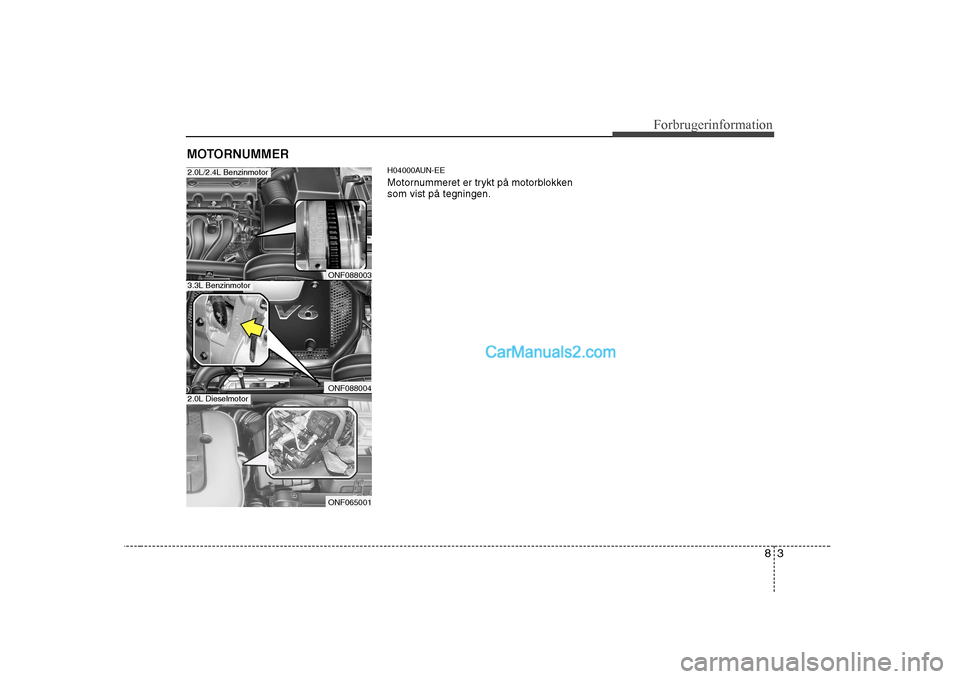

Motornummeret er trykt på motorblokken som vist på tegningen.
MOTORNUMMER
ONF088003
ONF088004
ONF065001
2.0L/2.4L Benzinmotor
3.3L Benzinmotor
2.0L Dieselmotor
Page 328 of 344

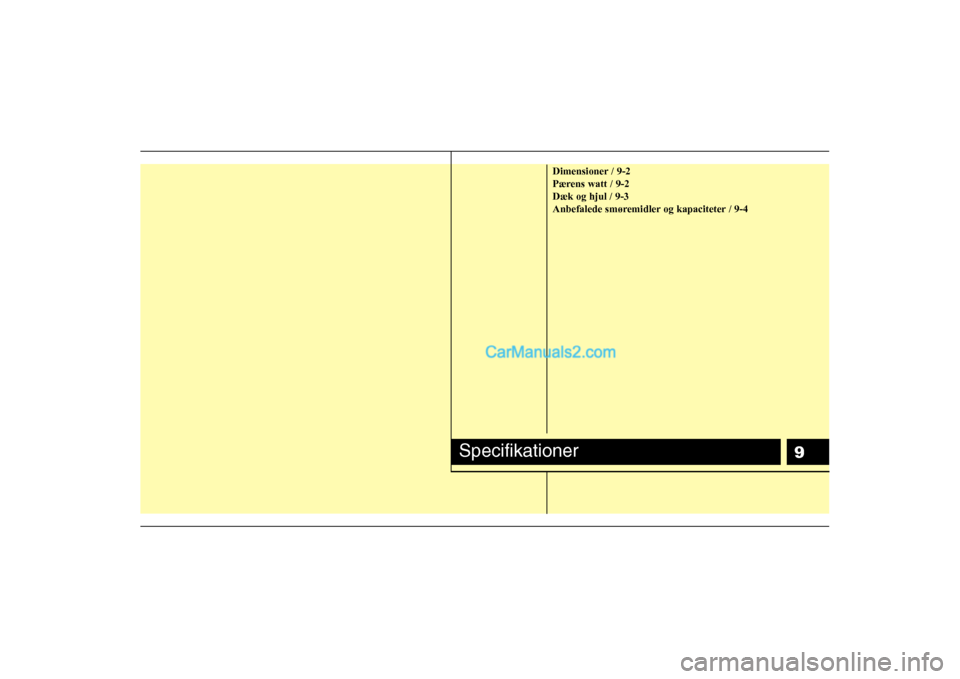

9
Dimensioner / 9-2
Pærens watt / 9-2Dæk og hjul / 9-3
Anbefalede smøremidler og kapaciteter / 9-4
Specifikationer
Page 329 of 344

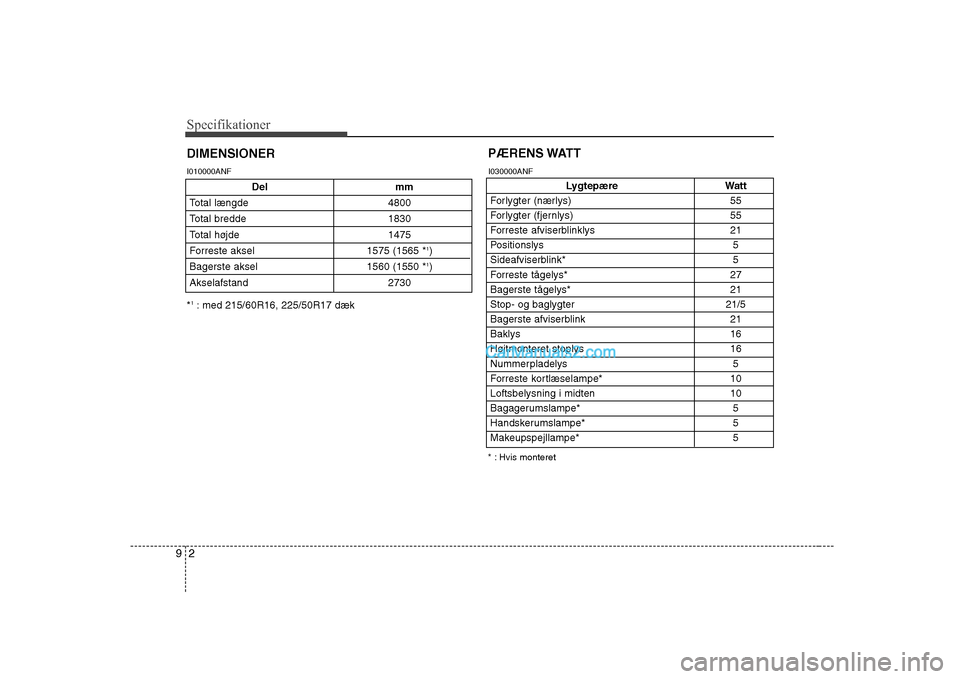

Specifikationer
2
9
DIMENSIONER
Lygtepære Watt
Forlygter (nærlys) 55
Forlygter (fjernlys) 55
Forreste afviserblinklys 21
Positionslys 5
Sideafviserblink* 5
Forreste tågelys* 27
Bagerste tågelys* 21
Stop- og baglygter 21/5
Bagerste afviserblink 21 Baklys 16
Højtmonteret stoplys 16
Nummerpladelys 5
Forreste kortlæselampe* 10
Loftsbelysning i midten 10
Bagagerumslampe* 5
Handskerumslampe* 5
Makeupspejllampe* 5
PÆRENS WATT
* : Hvis monteret
I010000ANF
I030000ANF
Del mm
Total længde 4800
Total bredde 1830
Total højde 1475
Forreste aksel 1575 (1565 * 1
)
Bagerste aksel 1560 (1550 * 1
)
Akselafstand 2730
* 1
: med 215/60R16, 225/50R17 dæk
Page 330 of 344

93
Specifikationer

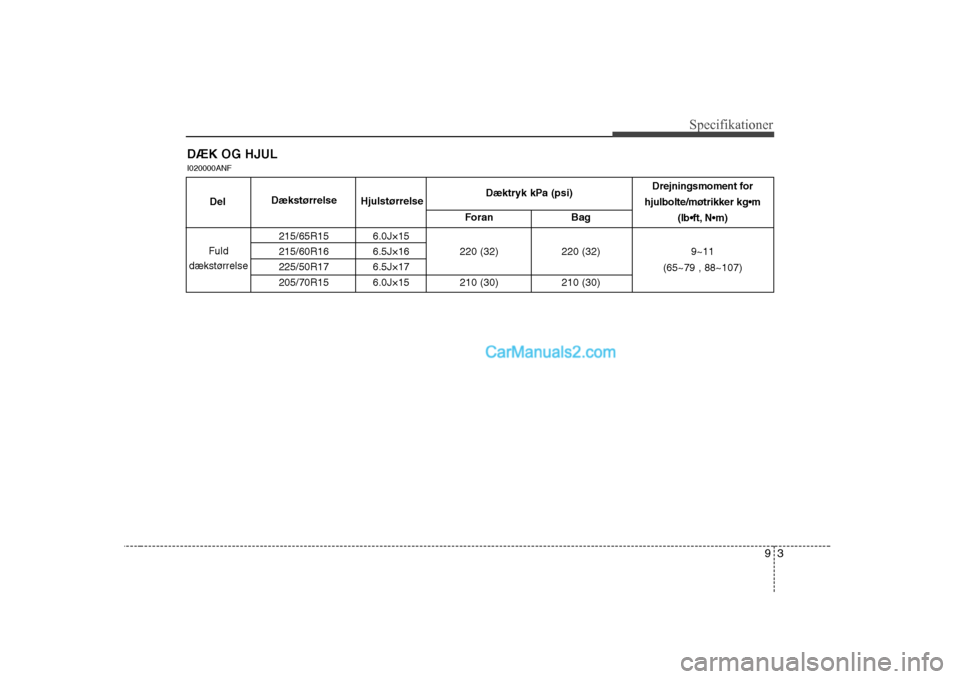

DÆK OG HJUL I020000ANF
Dæktryk kPa (psi)
Foran Bag
215/65R15 6.0J×15
215/60R16 6.5J×16 220 (32) 220 (32)225/50R17 6.5J×17
205/70R15 6.0J×15 210 (30) 210 (30)
Fuld
dækstørrelse Drejningsmoment for
hjulbolte/møtrikker kg m
(lb ft, N m)
9~11
(65~79 , 88~107)
Del
Dækstørrelse
Hjulstørrelse
