Hyundai Sonata 2005 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2005, Model line: Sonata, Model: Hyundai Sonata 2005Pages: 237, PDF Size: 11.27 MB
Page 11 of 237

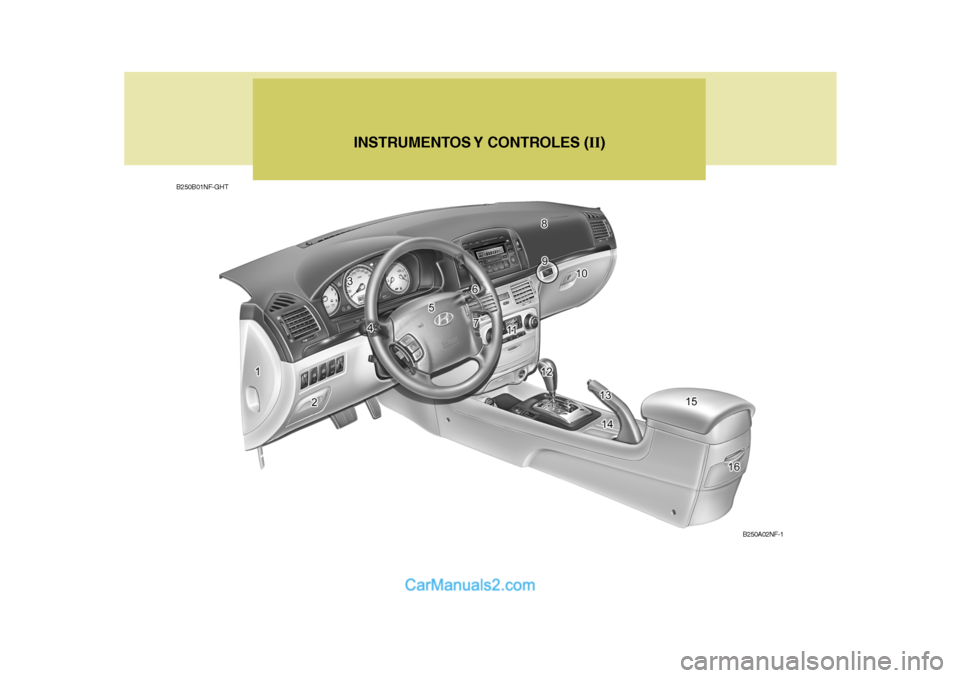

INSTRUMENTOS Y CONTROLES (II)
B250B01NF-GHT
B250A02NF-1
Page 12 of 237

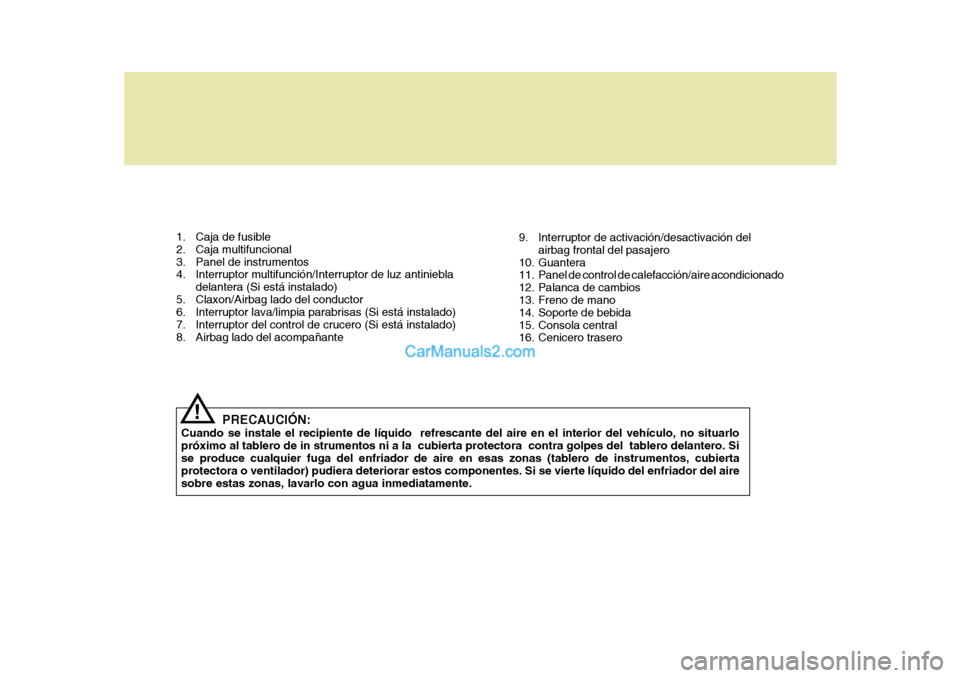

1. Caja de fusible
2. Caja multifuncional
3. Panel de instrumentos
4. Interruptor multifunción/Interruptor de luz antiniebladelantera (Si está instalado)
5. Claxon/Airbag lado del conductor
6. Interruptor lava/limpia parabrisas (Si está instalado)
7. Interruptor del control de crucero (Si está instalado)
8. Airbag lado del acompañante
PRECAUCIÓN:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlopróximo al tablero de in strumentos ni a la cubierta protectora contra golpes del tablero delantero. Sise produce cualquier fuga del enfriador de aire en esas zonas (tablero de instrumentos, cubierta protectora o ventilador) pudiera deteriorar estos componentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con agua inmediatamente.
! 9. Interruptor de activación/desactivación del
airbag frontal del pasajero
10. Guantera
11. Panel de control de calefacción/aire acondicionado
12. Palanca de cambios
13. Freno de mano
14. Soporte de bebida
15. Consola central
16. Cenicero trasero
Page 13 of 237

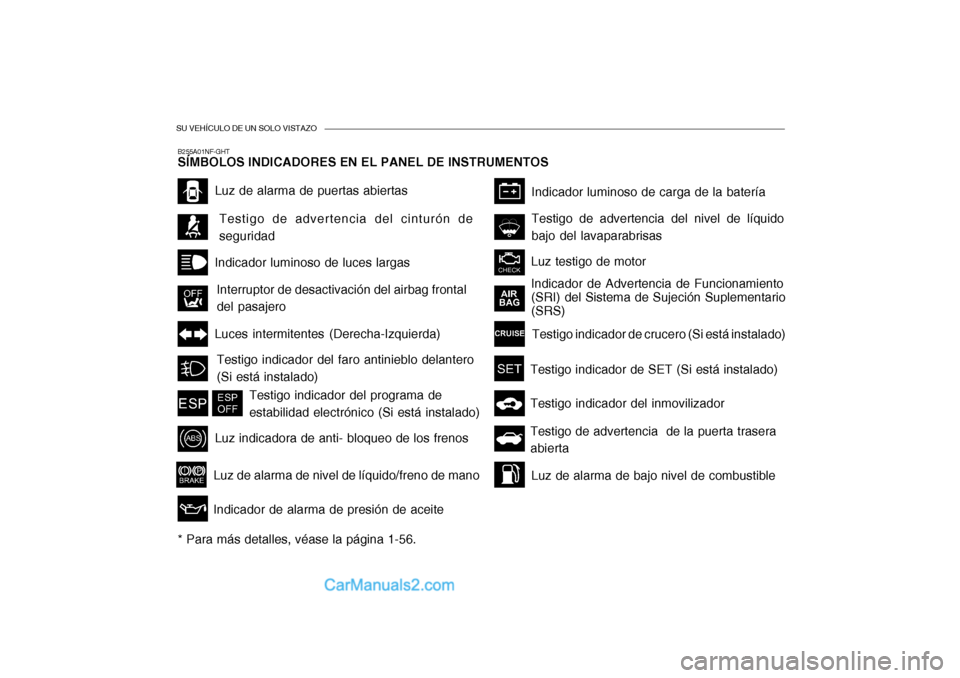

SU VEHÍCULO DE UN SOLO VISTAZO
Luz de alarma de puertas abiertas
Indicador luminoso de luces largas
Testigo de advertencia del cinturón de seguridad
B255A01NF-GHT SÍMBOLOS INDICADORES EN EL PANEL DE INSTRUMENTOS
Luces intermitentes (Derecha-Izquierda)
Indicador de Advertencia de Funcionamiento (SRI) del Sistema de Sujeción Suplementario(SRS)
Luz testigo de motor
Luz de alarma de bajo nivel de combustible
Luz indicadora de anti- bloqueo de los frenos
Luz de alarma de nivel de líquido/freno de mano Indicador luminoso de carga de la batería
Testigo indicador de crucero (Si está instalado)
Testigo indicador del programa de estabilidad electrónico (Si está instalado)
Interruptor de desactivación del airbag frontal del pasajero Testigo indicador del faro antinieblo delantero (Si está instalado)
Indicador de alarma de presión de aceite Testigo de advertencia del nivel de líquidobajo del lavaparabrisas
Testigo indicador de SET (Si está instalado) Testigo indicador del inmovilizador Testigo de advertencia de la puerta trasera abierta
* Para más detalles, véase la página 1-56.
Page 14 of 237

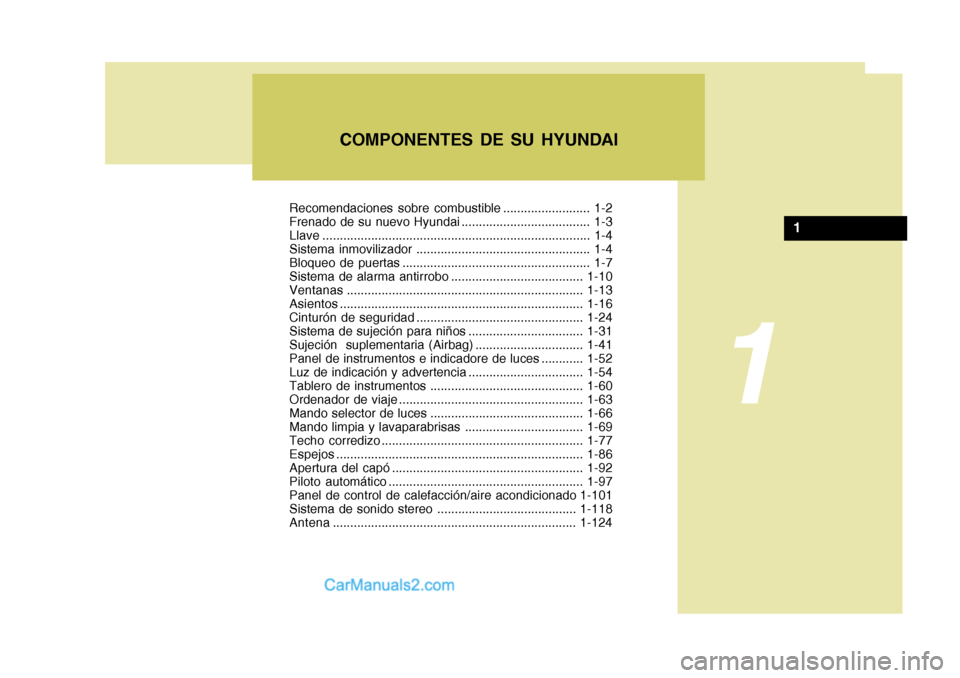

Recomendaciones sobre combustible ......................... 1-2
Frenado de su nuevo Hyundai ..................................... 1-3
Llave ...................................................................... ....... 1-4
Sistema inmovilizador .................................................. 1-4
Bloqueo de puertas ...................................................... 1-7
Sistema de alarma antirrobo ...................................... 1-10
Ventanas .................................................................... 1-13
Asientos ...................................................................... 1-16
Cinturón de seguridad ................................................ 1-24
Sistema de sujeción para niños ................................. 1-31
Sujeción suplementaria (Airbag) ............................... 1-41
Panel de instrumentos e indicadore de luces ............ 1-52
Luz de indicación y advertencia ................................. 1-54
Tablero de instrumentos ............................................ 1-60
Ordenador de viaje ..................................................... 1-63
Mando selector de luces ............................................ 1-66
Mando limpia y lavaparabrisas .................................. 1-69
Techo corredizo .......................................................... 1-77
Espejos ....................................................................... 1-86
Apertura del capó ....................................................... 1-92
Piloto automático ........................................................ 1-97
Panel de control de calefacción/aire acondicionado 1-101
Sistema de sonido stereo ........................................ 1-118Antena ...................................................................... 1-124COMPONENTES DE SU HYUNDAI
1
1
Page 15 of 237
1COMPONENTES DE SU HYUNDAI
2

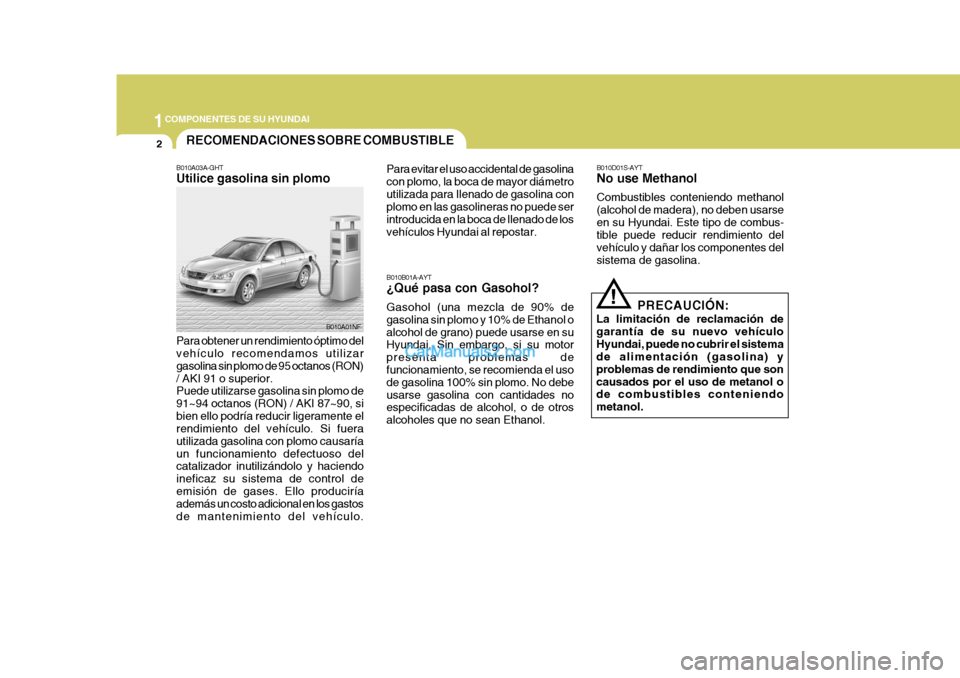

B010A03A-GHT Utilice gasolina sin plomo Para obtener un rendimiento óptimo del vehículo recomendamos utilizar gasolina sin plomo de 95 octanos (RON)/ AKI 91 o superior. Puede utilizarse gasolina sin plomo de 91~94 octanos (RON) / AKI 87~90, sibien ello podría reducir ligeramente el rendimiento del vehículo. Si fuera utilizada gasolina con plomo causaríaun funcionamiento defectuoso del catalizador inutilizándolo y haciendo ineficaz su sistema de control deemisión de gases. Ello produciría además un costo adicional en los gastos de mantenimiento del vehículo. Para evitar el uso accidental de gasolinacon plomo, la boca de mayor diámetroutilizada para Ilenado de gasolina con plomo en las gasolineras no puede ser introducida en la boca de Ilenado de losvehículos Hyundai al repostar.
RECOMENDACIONES SOBRE COMBUSTIBLE
B010A01NF
B010B01A-AYT ¿Qué pasa con Gasohol? Gasohol (una mezcla de 90% de gasolina sin plomo y 10% de Ethanol oalcohol de grano) puede usarse en su Hyundai. Sin embargo, si su motor presenta problemas de funcionamiento, se recomienda el uso de gasolina 100% sin plomo. No debeusarse gasolina con cantidades no especificadas de alcohol, o de otros alcoholes que no sean Ethanol. B010D01S-AYT No use Methanol Combustibles conteniendo methanol (alcohol de madera), no deben usarseen su Hyundai. Este tipo de combus- tible puede reducir rendimiento del vehículo y dañar los componentes delsistema de gasolina.
PRECAUCIÓN:
La limitación de reclamación degarantía de su nuevo vehículoHyundai, puede no cubrir el sistema de alimentación (gasolina) y problemas de rendimiento que soncausados por el uso de metanol o de combustibles conteniendo metanol.
!
Page 16 of 237
1
COMPONENTES DE SU HYUNDAI
3

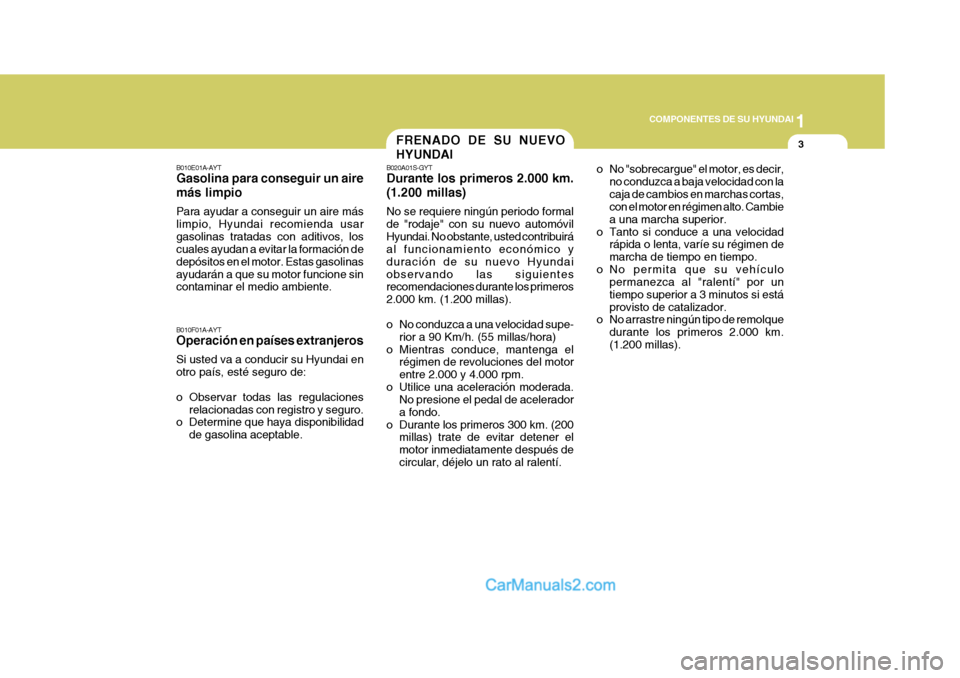

B010E01A-AYT Gasolina para conseguir un aire más limpio Para ayudar a conseguir un aire más limpio, Hyundai recomienda usargasolinas tratadas con aditivos, los cuales ayudan a evitar la formación de depósitos en el motor. Estas gasolinasayudarán a que su motor funcione sin contaminar el medio ambiente. B010F01A-AYT Operación en países extranjeros Si usted va a conducir su Hyundai en otro país, esté seguro de:
o Observar todas las regulaciones relacionadas con registro y seguro.
o Determine que haya disponibilidad
de gasolina aceptable.FRENADO DE SU NUEVO HYUNDAI
B020A01S-GYT Durante los primeros 2.000 km. (1.200 millas) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvilHyundai. No obstante, usted contribuirá al funcionamiento económico y duración de su nuevo Hyundaiobservando las siguientes recomendaciones durante los primeros 2.000 km. (1.200 millas).
o No conduzca a una velocidad supe-
rior a 90 Km/h. (55 millas/hora)
o Mientras conduce, mantenga el régimen de revoluciones del motor entre 2.000 y 4.000 rpm.
o Utilice una aceleración moderada. No presione el pedal de aceleradora fondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener elmotor inmediatamente después decircular, déjelo un rato al ralentí. o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con lacaja de cambios en marchas cortas, con el motor en régimen alto. Cambie a una marcha superior.
o Tanto si conduce a una velocidad rápida o lenta, varíe su régimen demarcha de tiempo en tiempo.
o No permita que su vehículo permanezca al "ralentí" por untiempo superior a 3 minutos si estáprovisto de catalizador.
o No arrastre ningún tipo de remolque
durante los primeros 2.000 km.(1.200 millas).
Page 17 of 237
1COMPONENTES DE SU HYUNDAI
4
!

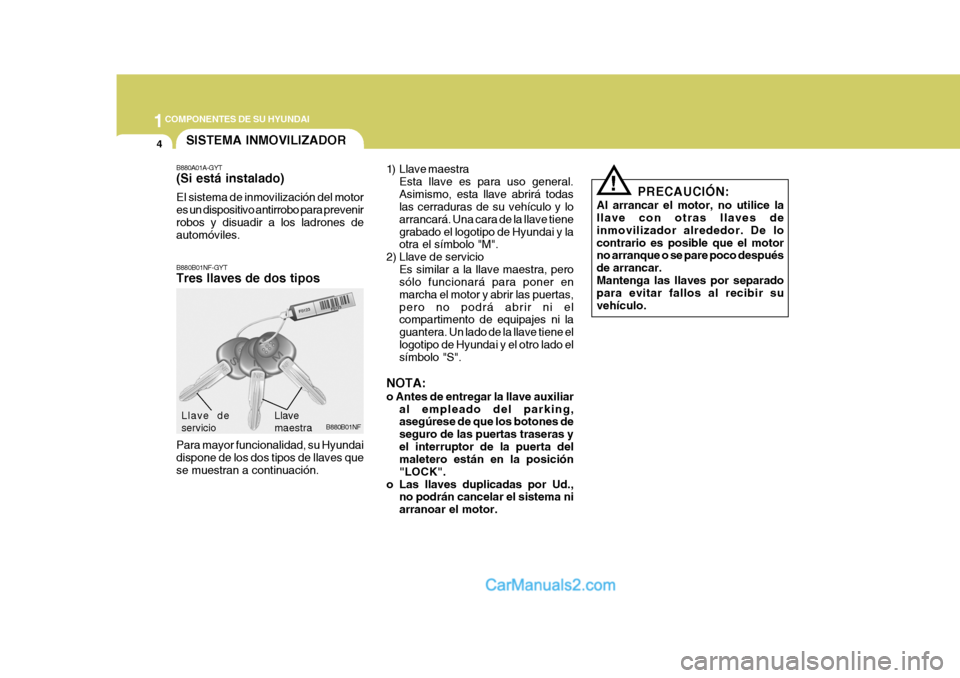

SISTEMA INMOVILIZADOR
B880A01A-GYT (Si está instalado) El sistema de inmovilización del motor es un dispositivo antirrobo para prevenirrobos y disuadir a los ladrones de automóviles. B880B01NF-GYT Tres llaves de dos tipos Para mayor funcionalidad, su Hyundai dispone de los dos tipos de llaves quese muestran a continuación. 1) Llave maestra
Esta llave es para uso general.Asimismo, esta llave abrirá todas las cerraduras de su vehículo y lo arrancará. Una cara de la llave tienegrabado el logotipo de Hyundai y la otra el símbolo "M".
2) Llave de servicio
Es similar a la llave maestra, perosólo funcionará para poner en marcha el motor y abrir las puertas,pero no podrá abrir ni el compartimento de equipajes ni la guantera. Un lado de la llave tiene ellogotipo de Hyundai y el otro lado el símbolo "S".
NOTA: o Antes de entregar la llave auxiliar al empleado del parking, asegúrese de que los botones de seguro de las puertas traseras yel interruptor de la puerta del maletero están en la posición "LOCK".
o Las llaves duplicadas por Ud., no podrán cancelar el sistema niarranoar el motor.
B880B01NF
PRECAUCIÓN:
Al arrancar el motor, no utilice la llave con otras llaves de inmovilizador alrededor. De locontrario es posible que el motor no arranque o se pare poco después de arrancar.Mantenga las llaves por separado para evitar fallos al recibir su vehículo.
Llave maestra
Llave deservicio
Page 18 of 237
1
COMPONENTES DE SU HYUNDAI
5

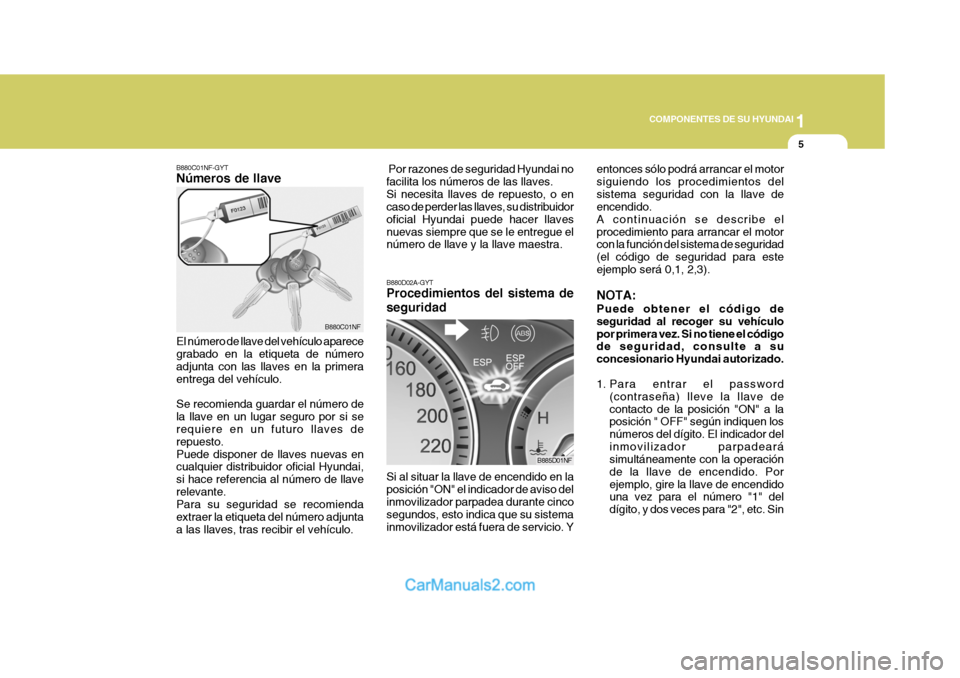

B880C01NF-GYT Números de llave
El número de llave del vehículo aparece grabado en la etiqueta de número adjunta con las llaves en la primeraentrega del vehículo. Se recomienda guardar el número de la llave en un lugar seguro por si se requiere en un futuro llaves de repuesto.Puede disponer de llaves nuevas en cualquier distribuidor oficial Hyundai, si hace referencia al número de llaverelevante. Para su seguridad se recomienda extraer la etiqueta del número adjuntaa las llaves, tras recibir el vehículo. B880C01NF
B880D02A-GYT Procedimientos del sistema de seguridad entonces sólo podrá arrancar el motor siguiendo los procedimientos delsistema seguridad con la llave de encendido. A continuación se describe elprocedimiento para arrancar el motor con la función del sistema de seguridad (el código de seguridad para esteejemplo será 0,1, 2,3). NOTA: Puede obtener el código de seguridad al recoger su vehículopor primera vez. Si no tiene el código de seguridad, consulte a su concesionario Hyundai autorizado.
1. Para entrar el password
(contraseña) lleve la llave de contacto de la posición "ON" a la posición " OFF" según indiquen los números del dígito. El indicador delinmovilizador parpadeará simultáneamente con la operación de la llave de encendido. Porejemplo, gire la llave de encendido una vez para el número "1" del dígito, y dos veces para "2", etc. Sin
B885D01NF
Si al situar la llave de encendido en laposición "ON" el indicador de aviso delinmovilizador parpadea durante cinco segundos, esto indica que su sistema inmovilizador está fuera de servicio. Y
Por razones de seguridad Hyundai nofacilita los números de las llaves.Si necesita llaves de repuesto, o en caso de perder las llaves, su distribuidor oficial Hyundai puede hacer llavesnuevas siempre que se le entregue el número de llave y la llave maestra.
Page 19 of 237
1COMPONENTES DE SU HYUNDAI
6

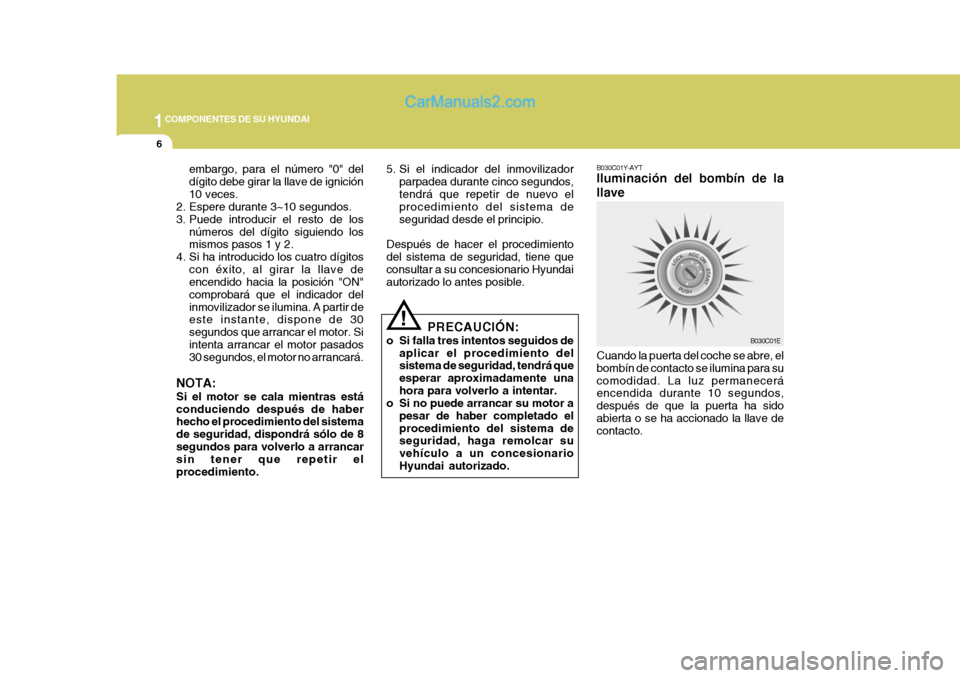

B030C01Y-AYT Iluminación del bombín de la llave Cuando la puerta del coche se abre, el bombín de contacto se ilumina para sucomodidad. La luz permanecerá encendida durante 10 segundos, después de que la puerta ha sidoabierta o se ha accionado la llave de contacto. B030C01E
embargo, para el número "0" del dígito debe girar la llave de ignición10 veces.
2. Espere durante 3~10 segundos.
3. Puede introducir el resto de los
números del dígito siguiendo los mismos pasos 1 y 2.
4. Si ha introducido los cuatro dígitos con éxito, al girar la llave deencendido hacia la posición "ON" comprobará que el indicador delinmovilizador se ilumina. A partir de este instante, dispone de 30 segundos que arrancar el motor. Siintenta arrancar el motor pasados 30 segundos, el motor no arrancará.
NOTA: Si el motor se cala mientras está conduciendo después de haber hecho el procedimiento del sistema de seguridad, dispondrá sólo de 8segundos para volverlo a arrancar sin tener que repetir el procedimiento. PRECAUCIÓN:
o Si falla tres intentos seguidos de aplicar el procedimiento del sistema de seguridad, tendrá que esperar aproximadamente unahora para volverlo a intentar.
o Si no puede arrancar su motor a
pesar de haber completado elprocedimiento del sistema de seguridad, haga remolcar su vehículo a un concesionarioHyundai autorizado.
!
5. Si el indicador del inmovilizador
parpadea durante cinco segundos, tendrá que repetir de nuevo el procedimiento del sistema de seguridad desde el principio.
Después de hacer el procedimientodel sistema de seguridad, tiene queconsultar a su concesionario Hyundai autorizado lo antes posible.
Page 20 of 237
1
COMPONENTES DE SU HYUNDAI
7
!
HNF2007
Libre

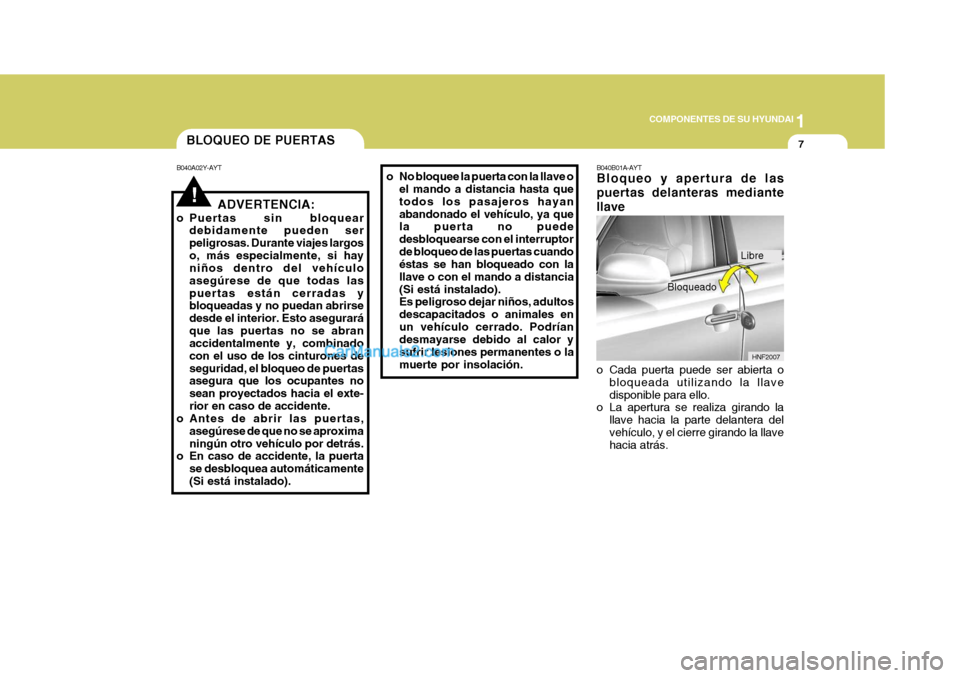

BLOQUEO DE PUERTAS
B040A02Y-AYT
ADVERTENCIA:
o Puertas sin bloquear debidamente pueden ser peligrosas. Durante viajes largoso, más especialmente, si hay niños dentro del vehículo asegúrese de que todas laspuertas están cerradas y bloqueadas y no puedan abrirse desde el interior. Esto aseguraráque las puertas no se abran accidentalmente y, combinado con el uso de los cinturones deseguridad, el bloqueo de puertas asegura que los ocupantes no sean proyectados hacia el exte-rior en caso de accidente.
o Antes de abrir las puertas,
asegúrese de que no se aproximaningún otro vehículo por detrás.
o En caso de accidente, la puerta
se desbloquea automáticamente(Si está instalado). B040B01A-AYT Bloqueo y apertura de las puertas delanteras mediantellave
o Cada puerta puede ser abierta o
bloqueada utilizando la llave disponible para ello.
o La apertura se realiza girando la
llave hacia la parte delantera delvehículo, y el cierre girando la llave hacia atrás.
o No bloquee la puerta con la llave o
el mando a distancia hasta que todos los pasajeros hayanabandonado el vehículo, ya que la puerta no puede desbloquearse con el interruptorde bloqueo de las puertas cuando éstas se han bloqueado con la llave o con el mando a distancia(Si está instalado). Es peligroso dejar niños, adultos descapacitados o animales enun vehículo cerrado. Podrían desmayarse debido al calor y sufrir lesiones permanentes o lamuerte por insolación. Bloqueado
