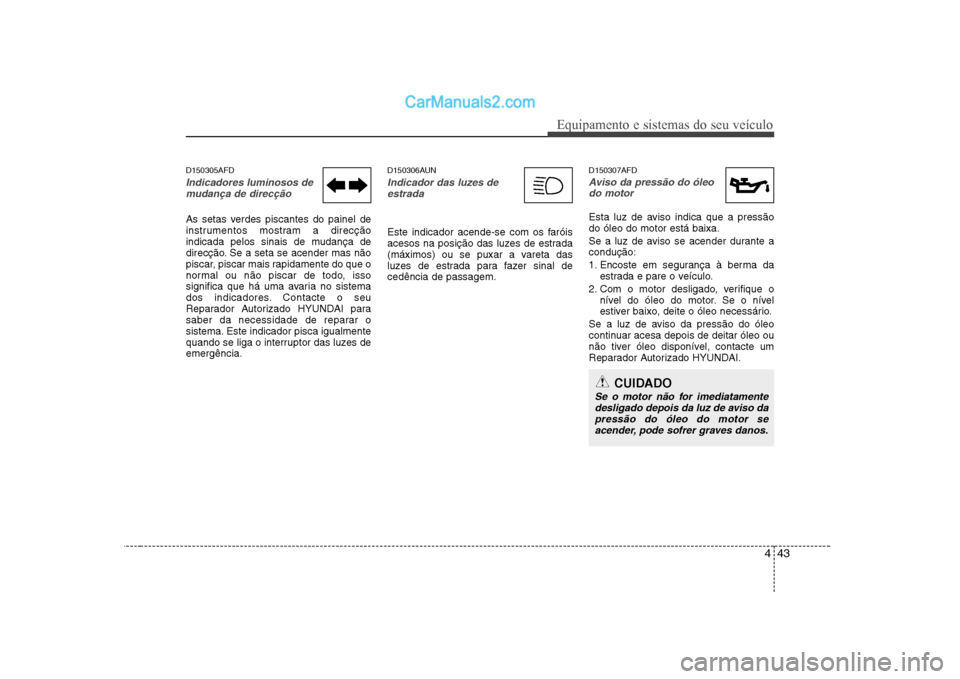

Hyundai Sonata

443
Equipamento e sistemas do seu veículo
D150305AFD
Indicadores luminosos demudança de direcção
As setas verdes piscantes do painel de
instrumentos mostram a direcção
indicada pelos sinais de mudança de
direcção. Se a seta se acender mas não
piscar, piscar mais rapidamente do que o
normal ou não piscar de todo, isso
significa que há uma avaria no sistema
dos indicadores. Contacte o seu
Reparador Autorizado HYUNDAI para
saber da necessidade de reparar o
sistema. Este indicador pisca igualmente
quando se liga o interruptor das luzes deemergência. D150306AUN
Indicador das luzes de
estrada
Este indicador acende-se com os faróis
acesos na posição das luzes de estrada
(máximos) ou se puxar a vareta das
luzes de estrada para fazer sinal decedência de passagem. D150307AFD
Aviso da pressão do óleo
do motor
Esta luz de aviso indica que a pressão do óleo do motor está baixa.
Se a luz de aviso se acender durante a condução:
1. Encoste em segurança à berma da estrada e pare o veículo.
2. Com o motor desligado, verifique o nível do óleo do motor. Se o nível
estiver baixo, deite o óleo necessário.
Se a luz de aviso da pressão do óleo
continuar acesa depois de deitar óleo ou
não tiver óleo disponível, contacte um
Reparador Autorizado HYUNDAI.
CUIDADO
Se o motor não for imediatamente desligado depois da luz de aviso dapressão do óleo do motor se acender, pode sofrer graves danos.

Equipamento e sistemas do seu veículo
44
4

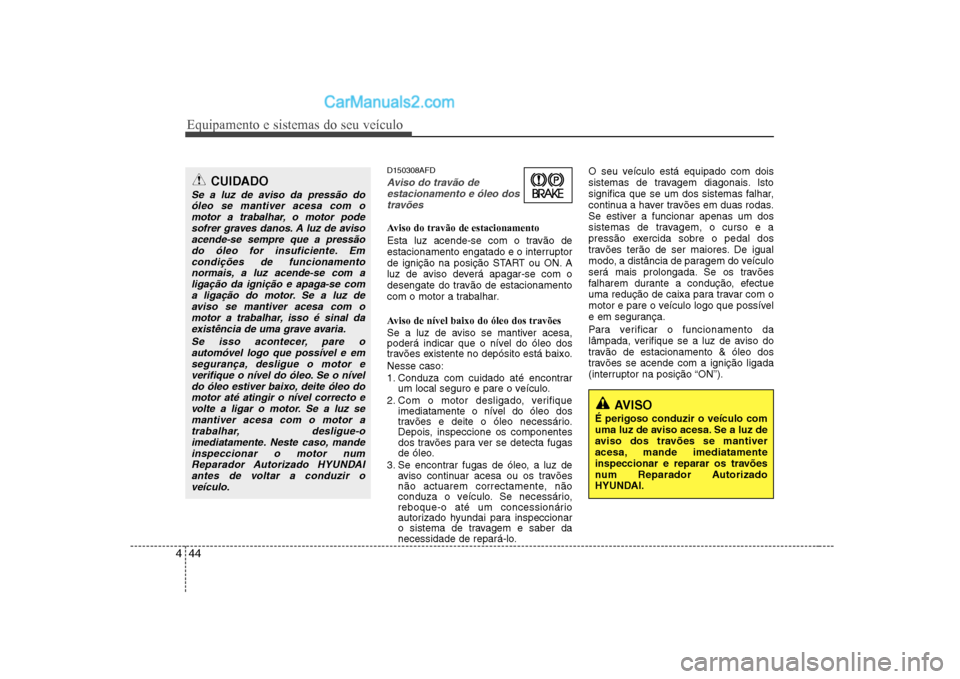

D150308AFD
Aviso do travão de
estacionamento e óleo dostravões
Aviso do travão de estacionamento
Esta luz acende-se com o travão de
estacionamento engatado e o interruptor
de ignição na posição START ou ON. A
luz de aviso deverá apagar-se com o
desengate do travão de estacionamento
com o motor a trabalhar.
Aviso de nível baixo do óleo dos travões
Se a luz de aviso se mantiver acesa,
poderá indicar que o nível do óleo dos
travões existente no depósito está baixo. Nesse caso:
1. Conduza com cuidado até encontrar um local seguro e pare o veículo.
2. Com o motor desligado, verifique imediatamente o nível do óleo dos
travões e deite o óleo necessário.
Depois, inspeccione os componentes
dos travões para ver se detecta fugas
de óleo.
3. Se encontrar fugas de óleo, a luz de aviso continuar acesa ou os travões
não actuarem correctamente, não
conduza o veículo. Se necessário,
reboque-o até um concessionário
autorizado hyundai para inspeccionar
o sistema de travagem e saber da
necessidade de repará-lo. O seu veículo está equipado com dois
sistemas de travagem diagonais. Isto
significa que se um dos sistemas falhar,
continua a haver travões em duas rodas.
Se estiver a funcionar apenas um dos
sistemas de travagem, o curso e a
pressão exercida sobre o pedal dos
travões terão de ser maiores. De igual
modo, a distância de paragem do veículo
será mais prolongada. Se os travões
falharem durante a condução, efectue
uma redução de caixa para travar com o
motor e pare o veículo logo que possível
e em segurança.
Para verificar o funcionamento da
lâmpada, verifique se a luz de aviso do
travão de estacionamento & óleo dos
travões se acende com a ignição ligada
(interruptor na posição “ON”).
AVISO
É perigoso conduzir o veículo com
uma luz de aviso acesa. Se a luz de
aviso dos travões se mantiver
acesa, mande imediatamente
inspeccionar e reparar os travões
num Reparador Autorizado
HYUNDAI.
CUIDADO
Se a luz de aviso da pressão do óleo se mantiver acesa com omotor a trabalhar, o motor pode sofrer graves danos. A luz de aviso
acende-se sempre que a pressãodo óleo for insuficiente. Emcondições de funcionamento normais, a luz acende-se com a
ligação da ignição e apaga-se coma ligação do motor. Se a luz deaviso se mantiver acesa com o motor a trabalhar, isso é sinal da
existência de uma grave avaria.
Se isso acontecer, pare oautomóvel logo que possível e em segurança, desligue o motor e
verifique o nível do óleo. Se o níveldo óleo estiver baixo, deite óleo do motor até atingir o nível correcto evolte a ligar o motor. Se a luz se
mantiver acesa com o motor atrabalhar, desligue-o imediatamente. Neste caso, mandeinspeccionar o motor num
Reparador Autorizado HYUNDAI antes de voltar a conduzir o veículo.

445
Equipamento e sistemas do seu veículo

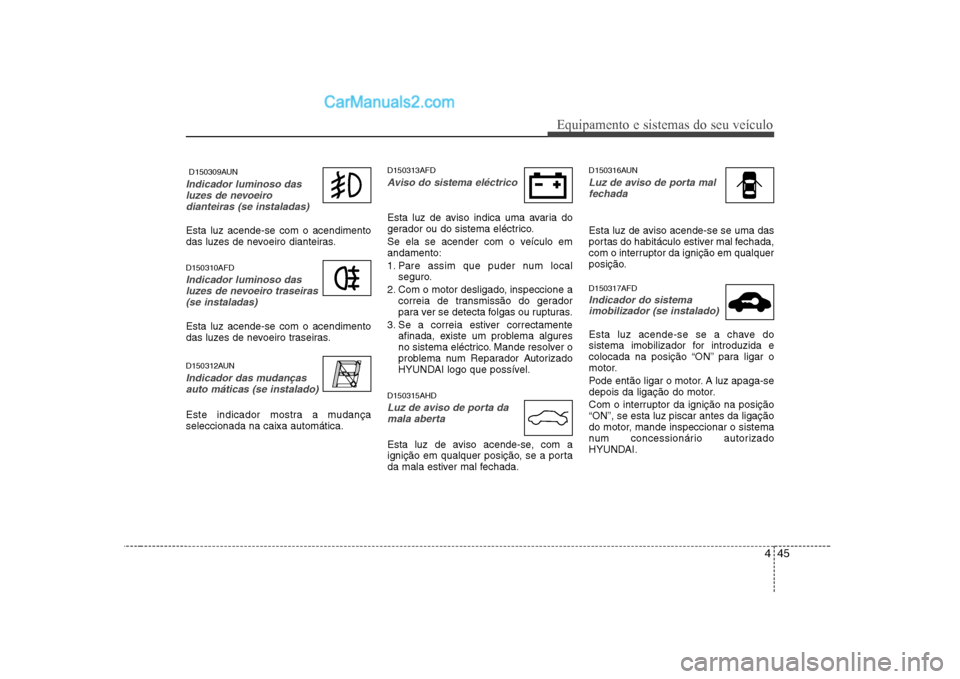

D150309AUN
Indicador luminoso dasluzes de nevoeirodianteiras (se instaladas)
Esta luz acende-se com o acendimento
das luzes de nevoeiro dianteiras. D150310AFD
Indicador luminoso das
luzes de nevoeiro traseiras(se instaladas)
Esta luz acende-se com o acendimento
das luzes de nevoeiro traseiras.
D150312AUN
Indicador das mudançasauto máticas (se instalado)
Este indicador mostra a mudança seleccionada na caixa automática. D150313AFD
Aviso do sistema eléctrico
Esta luz de aviso indica uma avaria do
gerador ou do sistema eléctrico.
Se ela se acender com o veículo em andamento:
1. Pare assim que puder num local
seguro.
2. Com o motor desligado, inspeccione a correia de transmissão do gerador
para ver se detecta folgas ou rupturas.
3. Se a correia estiver correctamente afinada, existe um problema algures
no sistema eléctrico. Mande resolver o
problema num Reparador Autorizado
HYUNDAI logo que possível.
D150315AHD
Luz de aviso de porta da mala aberta
Esta luz de aviso acende-se, com a
ignição em qualquer posição, se a porta
da mala estiver mal fechada. D150316AUN
Luz de aviso de porta mal
fechada
Esta luz de aviso acende-se se uma das
portas do habitáculo estiver mal fechada,
com o interruptor da ignição em qualquer
posição. D150317AFD
Indicador do sistemaimobilizador (se instalado)
Esta luz acende-se se a chave do
sistema imobilizador for introduzida e
colocada na posição “ON” para ligar o
motor.
Pode então ligar o motor. A luz apaga-se
depois da ligação do motor.
Com o interruptor da ignição na posição “ON”, se esta luz piscar antes da ligação
do motor, mande inspeccionar o sistema
num concessionário autorizado
HYUNDAI.

Equipamento e sistemas do seu veículo
46
4

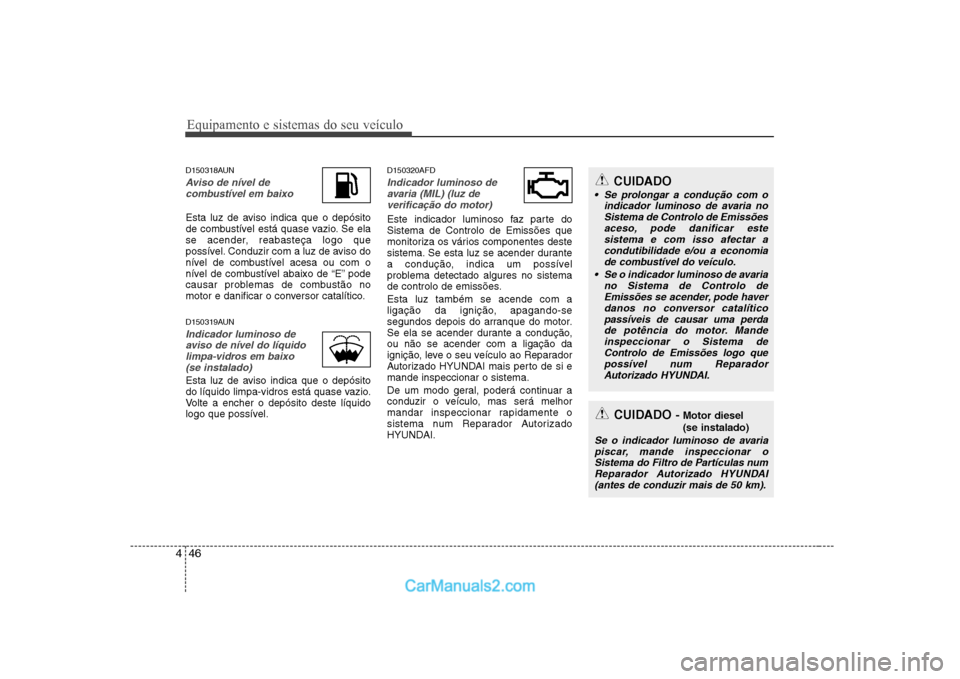

D150318AUN
Aviso de nível de
combustível em baixo
Esta luz de aviso indica que o depósito
de combustível está quase vazio. Se ela
se acender, reabasteça logo que
possível. Conduzir com a luz de aviso do
nível de combustível acesa ou com o
nível de combustível abaixo de “E” pode
causar problemas de combustão no
motor e danificar o conversor catalítico.
D150319AUN
Indicador luminoso deaviso de nível do líquidolimpa-vidros em baixo (se instalado)
Esta luz de aviso indica que o depósito
do líquido limpa-vidros está quase vazio.
Volte a encher o depósito deste líquido
logo que possível. D150320AFD
Indicador luminoso de
avaria (MIL) (luz deverificação do motor)
Este indicador luminoso faz parte do Sistema de Controlo de Emissões que
monitoriza os vários componentes deste
sistema. Se esta luz se acender durante
a condução, indica um possível
problema detectado algures no sistema
de controlo de emissões. Esta luz também se acende com a
ligação da ignição, apagando-se
segundos depois do arranque do motor.
Se ela se acender durante a condução,ou não se acender com a ligação da
ignição, leve o seu veículo ao Reparador
Autorizado HYUNDAI mais perto de si emande inspeccionar o sistema.
De um modo geral, poderá continuar a
conduzir o veículo, mas será melhor
mandar inspeccionar rapidamente o
sistema num Reparador Autorizado
HYUNDAI.
CUIDADO
Se prolongar a condução com o
indicador luminoso de avaria noSistema de Controlo de Emissões aceso, pode danificar este
sistema e com isso afectar a condutibilidade e/ou a economiade combustível do veículo.
Se o indicador luminoso de avaria no Sistema de Controlo de
Emissões se acender, pode haver danos no conversor catalíticopassíveis de causar uma perda
de potência do motor. Mandeinspeccionar o Sistema deControlo de Emissões logo que possível num Reparador
Autorizado HYUNDAI.
CUIDADO - Motor diesel (se instalado)
Se o indicador luminoso de avaria
piscar, mande inspeccionar oSistema do Filtro de Partículas numReparador Autorizado HYUNDAI(antes de conduzir mais de 50 km).

447
Equipamento e sistemas do seu veículo

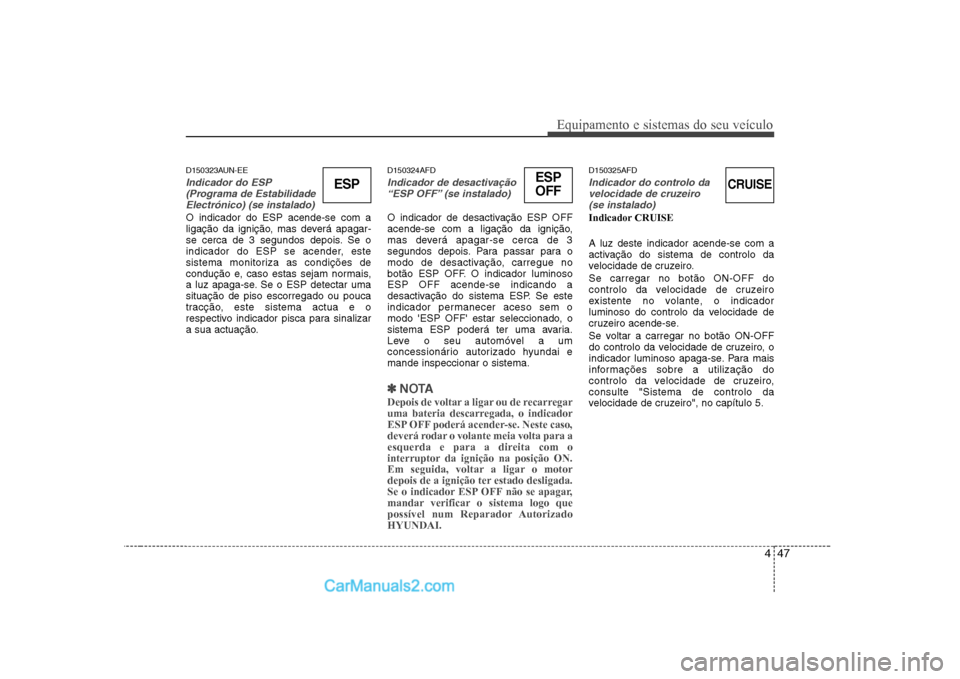

D150323AUN-EE
Indicador do ESP(Programa de EstabilidadeElectrónico) (se instalado)
O indicador do ESP acende-se com a
ligação da ignição, mas deverá apagar-
se cerca de 3 segundos depois. Se o
indicador do ESP se acender, este
sistema monitoriza as condições de
condução e, caso estas sejam normais,
a luz apaga-se. Se o ESP detectar umasituação de piso escorregado ou pouca
tracção, este sistema actua e o
respectivo indicador pisca para sinalizar
a sua actuação. D150324AFD
Indicador de desactivação
“ESP OFF” (se instalado)
O indicador de desactivação ESP OFF
acende-se com a ligação da ignição,
mas deverá apagar-se cerca de 3
segundos depois. Para passar para o
modo de desactivação, carregue no
botão ESP OFF. O indicador luminosoESP OFF acende-se indicando a
desactivação do sistema ESP. Se este
indicador permanecer aceso sem o
modo 'ESP OFF' estar seleccionado, o
sistema ESP poderá ter uma avaria.
Leve o seu automóvel a um
concessionário autorizado hyundai emande inspeccionar o sistema.
✽✽ NOTA
Depois de voltar a ligar ou de recarregar
uma bateria descarregada, o indicador
ESP OFF poderá acender-se. Neste caso,
deverá rodar o volante meia volta para a
esquerda e para a direita com o
interruptor da ignição na posição ON.
Em seguida, voltar a ligar o motor
depois de a ignição ter estado desligada.
Se o indicador ESP OFF não se apagar,
mandar verificar o sistema logo que
possível num Reparador AutorizadoHYUNDAI.
D150325AFD
Indicador do controlo da velocidade de cruzeiro (se instalado)
Indicador CRUISE A luz deste indicador acende-se com a
activação do sistema de controlo da
velocidade de cruzeiro. Se carregar no botão ON-OFF do
controlo da velocidade de cruzeiro
existente no volante, o indicador
luminoso do controlo da velocidade de
cruzeiro acende-se.
Se voltar a carregar no botão ON-OFF
do controlo da velocidade de cruzeiro, o
indicador luminoso apaga-se. Para mais
informações sobre a utilização do
controlo da velocidade de cruzeiro,consulte "Sistema de controlo da
velocidade de cruzeiro", no capítulo 5.
CRUISEESP
OFFESP

Equipamento e sistemas do seu veículo
48
4

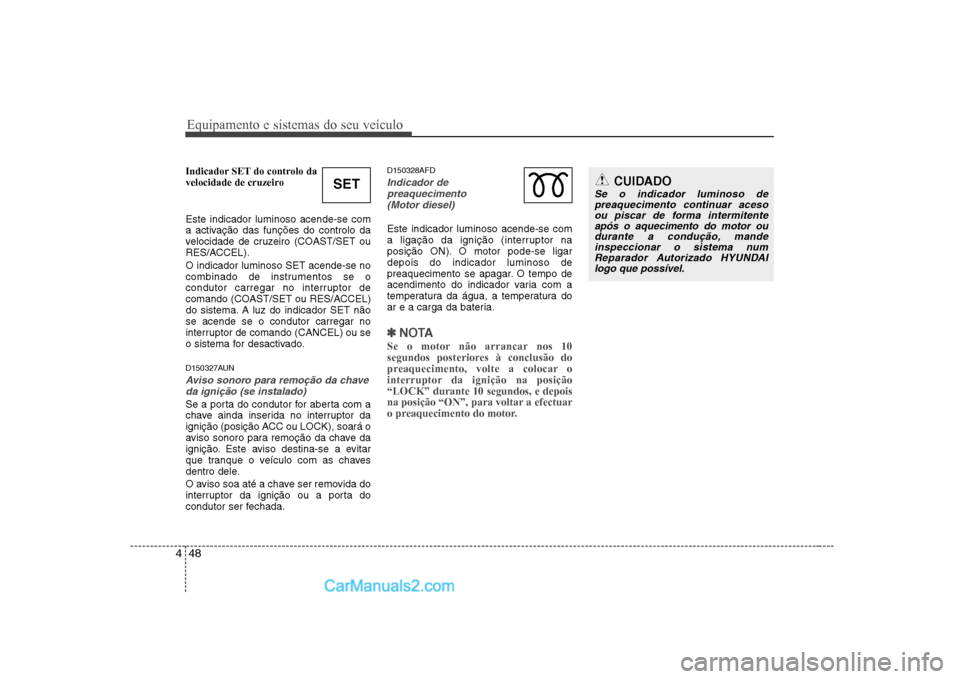

Indicador SET do controlo da
velocidade de cruzeiro Este indicador luminoso acende-se com
a activação das funções do controlo da
velocidade de cruzeiro (COAST/SET ou
RES/ACCEL). O indicador luminoso SET acende-se no
combinado de instrumentos se o
condutor carregar no interruptor de
comando (COAST/SET ou RES/ACCEL)
do sistema. A luz do indicador SET nãose acende se o condutor carregar no
interruptor de comando (CANCEL) ou se
o sistema for desactivado.
D150327AUN
Aviso sonoro para remoção da chave
da ignição (se instalado)
Se a porta do condutor for aberta com a
chave ainda inserida no interruptor da
ignição (posição ACC ou LOCK), soará o
aviso sonoro para remoção da chave da
ignição. Este aviso destina-se a evitar
que tranque o veículo com as chaves
dentro dele.
O aviso soa até a chave ser removida do
interruptor da ignição ou a porta do
condutor ser fechada. D150328AFD
Indicador de
preaquecimento (Motor diesel)
Este indicador luminoso acende-se com
a ligação da ignição (interruptor na
posição ON). O motor pode-se ligardepois do indicador luminoso de
preaquecimento se apagar. O tempo de
acendimento do indicador varia com a
temperatura da água, a temperatura do
ar e a carga da bateria.
✽✽ NOTA
Se o motor não arrancar nos 10
segundos posteriores à conclusão do
preaquecimento, volte a colocar o
interruptor da ignição na posição“LOCK” durante 10 segundos, e depois
na posição “ON”, para voltar a efectuar
o preaquecimento do motor.
CUIDADO
Se o indicador luminoso de preaquecimento continuar aceso ou piscar de forma intermitenteapós o aquecimento do motor oudurante a condução, mande
inspeccionar o sistema num Reparador Autorizado HYUNDAIlogo que possível.SET

449
Equipamento e sistemas do seu veículo

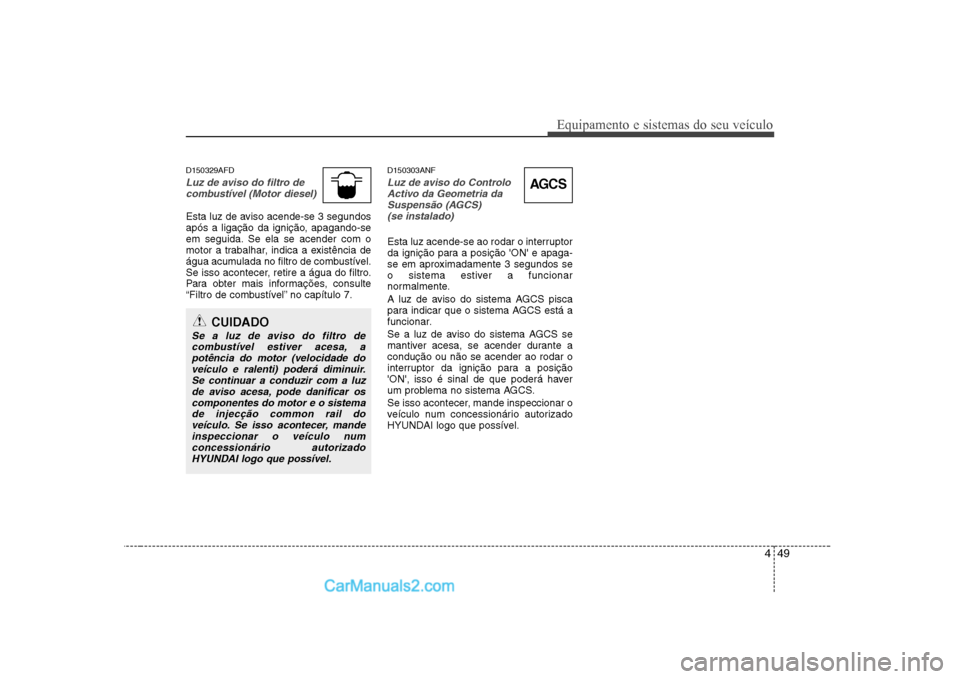

D150329AFD
Luz de aviso do filtro decombustível (Motor diesel)
Esta luz de aviso acende-se 3 segundos
após a ligação da ignição, apagando-se
em seguida. Se ela se acender com o
motor a trabalhar, indica a existência de
água acumulada no filtro de combustível.
Se isso acontecer, retire a água do filtro.
Para obter mais informações, consulte
“Filtro de combustível” no capítulo 7. D150303ANF
Luz de aviso do Controlo
Activo da Geometria da Suspensão (AGCS) (se instalado)
Esta luz acende-se ao rodar o interruptor
da ignição para a posição 'ON' e apaga-
se em aproximadamente 3 segundos se
o sistema estiver a funcionar
normalmente.
A luz de aviso do sistema AGCS pisca
para indicar que o sistema AGCS está a
funcionar.
Se a luz de aviso do sistema AGCS se
mantiver acesa, se acender durante acondução ou não se acender ao rodar o
interruptor da ignição para a posição
'ON', isso é sinal de que poderá haver
um problema no sistema AGCS.
Se isso acontecer, mande inspeccionar o
veículo num concessionário autorizado
HYUNDAI logo que possível.
CUIDADO
Se a luz de aviso do filtro de
combustível estiver acesa, a potência do motor (velocidade doveículo e ralenti) poderá diminuir.
Se continuar a conduzir com a luzde aviso acesa, pode danificar oscomponentes do motor e o sistemade injecção common rail do veículo. Se isso acontecer, mande
inspeccionar o veículo numconcessionário autorizado HYUNDAI logo que possível.
AGCS

Equipamento e sistemas do seu veículo
50
4

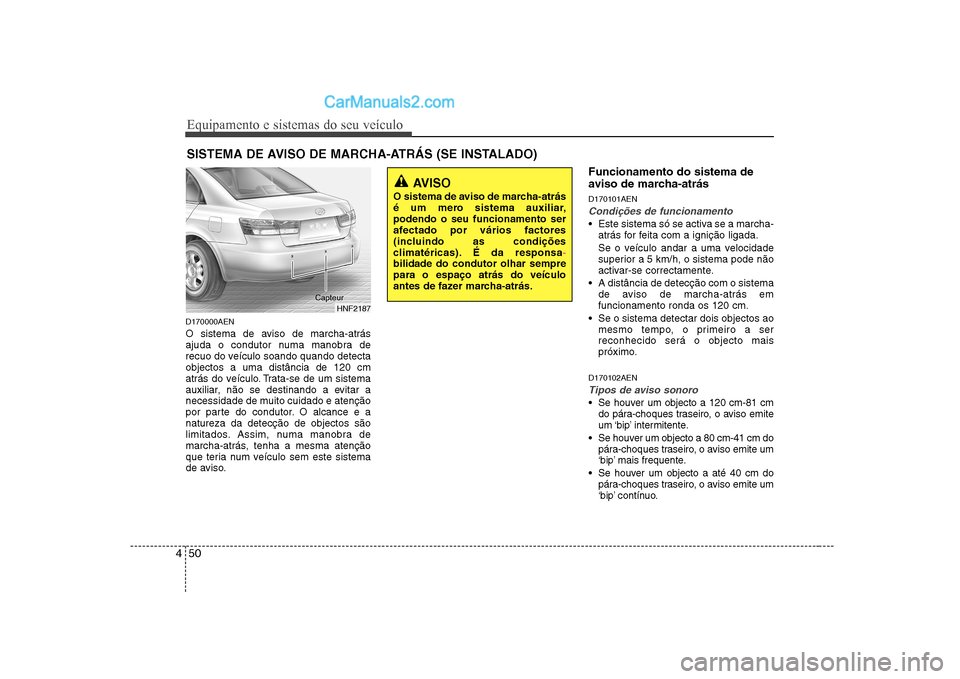

D170000AEN
O sistema de aviso de marcha-atrás
ajuda o condutor numa manobra de
recuo do veículo soando quando detectaobjectos a uma distância de 120 cm
atrás do veículo. Trata-se de um sistema
auxiliar, não se destinando a evitar a
necessidade de muito cuidado e atenção
por parte do condutor. O alcance e anatureza da detecção de objectos são
limitados. Assim, numa manobra de
marcha-atrás, tenha a mesma atenção
que teria num veículo sem este sistema
de aviso. Funcionamento do sistema de
aviso de marcha-atrás D170101AEN
Condições de funcionamento
Este sistema só se activa se a marcha-
atrás for feita com a ignição ligada.
Se o veículo andar a uma velocidade
superior a 5 km/h, o sistema pode não
activar-se correctamente.
A distância de detecção com o sistema de aviso de marcha-atrás emfuncionamento ronda os 120 cm.
Se o sistema detectar dois objectos ao mesmo tempo, o primeiro a serreconhecido será o objecto mais
próximo.
D170102AEN
Tipos de aviso sonoro
Se houver um objecto a 120 cm-81 cm do pára-choques traseiro, o aviso emite
um ‘bip’ intermitente.
Se houver um objecto a 80 cm-41 cm do pára-choques traseiro, o aviso emite um
‘bip’ mais frequente.
Se houver um objecto a até 40 cm do pára-choques traseiro, o aviso emite um
‘bip’ contínuo.
SISTEMA DE AVISO DE MARCHA-ATRÁS (SE INSTALADO)
AVISO
O sistema de aviso de marcha-atrás
é um mero sistema auxiliar,podendo o seu funcionamento ser
afectado por vários factores
(incluindo as condições
climatéricas). É da responsa
-bilidade do condutor olhar sempre para o espaço atrás do veículo
antes de fazer marcha-atrás.
HNF2187
Capteur

451
Equipamento e sistemas do seu veículo

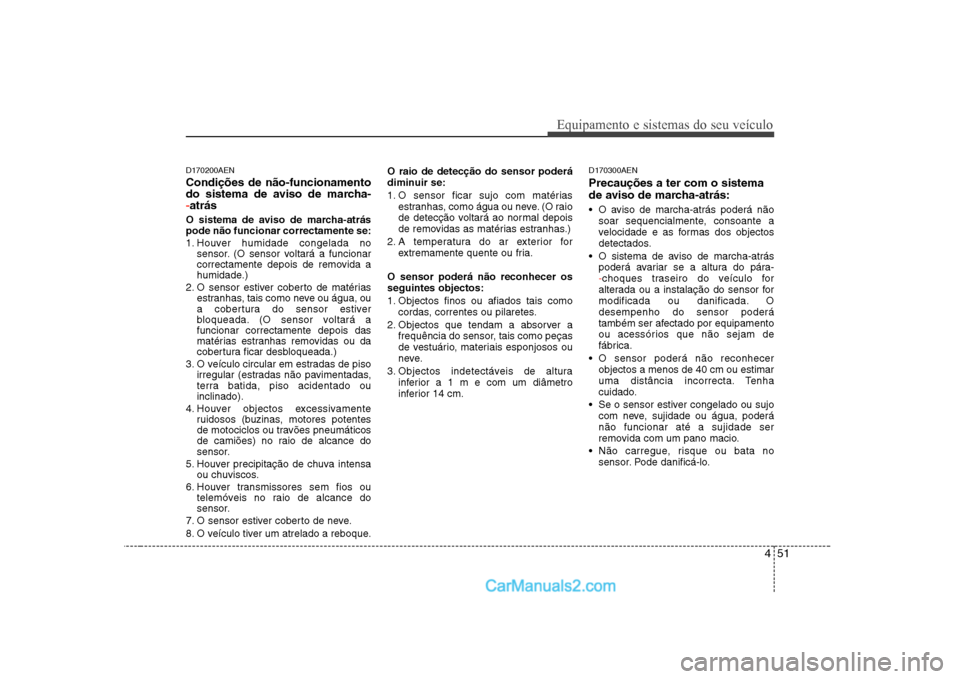

D170200AEN Condições de não-funcionamento
do sistema de aviso de marcha-
-atrás
O sistema de aviso de marcha-atrás pode não funcionar correctamente se:
1. Houver humidade congelada no sensor. (O sensor voltará a funcionar
correctamente depois de removida a
humidade.)
2. O sensor estiver coberto de matérias estranhas, tais como neve ou água, ou
a cobertura do sensor estiver
bloqueada. (O sensor voltará afuncionar correctamente depois das
matérias estranhas removidas ou da
cobertura ficar desbloqueada.)
3. O veículo circular em estradas de piso irregular (estradas não pavimentadas,
terra batida, piso acidentado ouinclinado).
4. Houver objectos excessivamente ruidosos (buzinas, motores potentes
de motociclos ou travões pneumáticos
de camiões) no raio de alcance do
sensor.
5. Houver precipitação de chuva intensa ou chuviscos.
6. Houver transmissores sem fios ou telemóveis no raio de alcance do
sensor.
7. O sensor estiver coberto de neve.
8. O veículo tiver um atrelado a reboque. O raio de detecção do sensor poderá
diminuir se:
1. O sensor ficar sujo com matérias
estranhas, como água ou neve. (O raio
de detecção voltará ao normal depois
de removidas as matérias estranhas.)
2. A temperatura do ar exterior for extremamente quente ou fria.
O sensor poderá não reconhecer osseguintes objectos:
1. Objectos finos ou afiados tais como cordas, correntes ou pilaretes.
2. Objectos que tendam a absorver a frequência do sensor, tais como peças
de vestuário, materiais esponjosos ou
neve.
3. Objectos indetectáveis de altura inferior a 1 m e com um diâmetro
inferior 14 cm. D170300AEN Precauções a ter com o sistema
de aviso de marcha-atrás:
O aviso de marcha-atrás poderá não
soar sequencialmente, consoante a
velocidade e as formas dos objectos
detectados.
O sistema de aviso de marcha-atrás poderá avariar se a altura do pára-
-choques traseiro do veículo for
alterada ou a instalação do sensor for
modificada ou danificada. Odesempenho do sensor poderá
também ser afectado por equipamento
ou acessórios que não sejam de
fábrica.
O sensor poderá não reconhecer objectos a menos de 40 cm ou estimar
uma distância incorrecta. Tenha
cuidado.
Se o sensor estiver congelado ou sujo com neve, sujidade ou água, poderánão funcionar até a sujidade ser
removida com um pano macio.
Não carregue, risque ou bata no sensor. Pode danificá-lo.

Equipamento e sistemas do seu veículo
52
4
✽✽
NOTA
Este sistema só detecta objectos dentro
do raio de alcance dos sensores,
podendo não detectar objectos em áreas
não cobertas por sensores. De igual
modo, os sensores poderão não detectarobjectos pequenos ou finos, tais como
pilaretes, situados entre eles.
Olhe sempre para trás do veículo ao
fazer marcha-atrás.
Não se esqueça de informar condutoresocasionais do veículo das capacidades elimitações do sistema.D170400AFD
Autodiagnóstico
Se não ouvir um sinal sonoro ou o ‘bip’
soar de forma intermitente ao introduzir a
marcha-atrás (posição “R”), isso poderá
indicar uma avaria no sistema de aviso
de marcha-atrás. Se isso acontecer,
mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI logo
que possível.
D180000AUN
Ligue as luzes de sinalização de perigo
sempre que tiver de parar o automóvel
num local perigoso. Se tiver de fazer uma
paragem de emergência, saia o mais
possível da estrada.
AVISO
Preste muita atenção quando o
veículo circular perto de
obstáculos, tais como peões, muito
especialmente crianças. Lembre-se
que, devido à sua distância,
tamanho ou material, todosfactores potencialmentelimitadores do desempenho dos
sensores, certos objectos poderãonão ser detectados pelos mesmos.Antes de andar com o veículo em
qualquer direcção, olhe semprepara verificar se não há obstáculos
ao movimento do veículo.
AVISO
A garantia do seu novo veículo não
cobre acidentes, danos no veículoou lesões nos seus ocupantes
provocados por uma avaria no
sistema de aviso de marcha-atrás.Conduza sempre com segurança eprecaução.
LUZES DE SINALIZAÇÃO DE PERIGO
ONF048056
ONF048057
Tipo B
Tipo A
