Hyundai Sonata

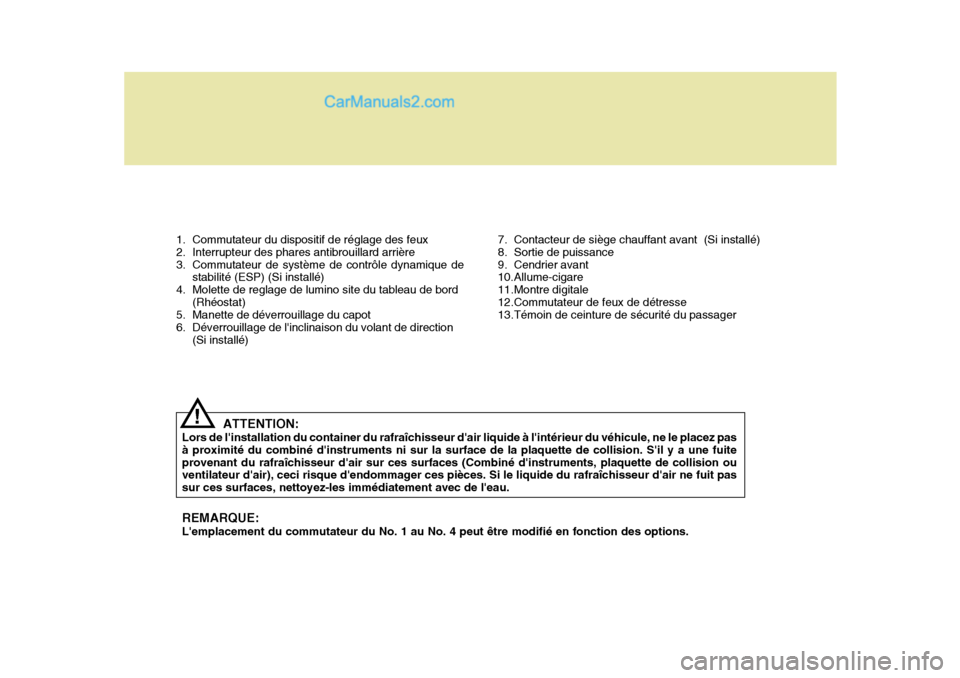

REMARQUE: L'emplacement du commutateur du No. 1 au No. 4 peut être modifié en fonction des options.
1. Commutateur du dispositif de réglage des feux
2. Interrupteur des phares antibrouillard arrière
3. Commutateur de système de contrôle dynamique de
stabilité (ESP) (Si installé)
4. Molette de reglage de lumino site du tableau de bord (Rhéostat)
5. Manette de déverrouillage du capot
6. Déverrouillage de l'inclinaison du volant de direction
(Si installé)
ATTENTION:
Lors de l'installation du container du rafraîchisseur d'air liquide à l'intérieur du véhicule, ne le placez pasà proximité du combiné d'instruments ni sur la surface de la plaquette de collision. S'il y a une fuiteprovenant du rafraîchisseur d'air sur ces surfaces (Combiné d'instruments, plaquette de collision ou ventilateur d'air), ceci risque d'endommager ces pièces. Si le liquide du rafraîchisseur d'air ne fuit pas sur ces surfaces, nettoyez-les immédiatement avec de l'eau.
! 7. Contacteur de siège chauffant avant (Si installé)
8. Sortie de puissance
9. Cendrier avant
10.Allume-cigare
11.Montre digitale
12.Commutateur de feux de détresse
13.Témoin de ceinture de sécurité du passager

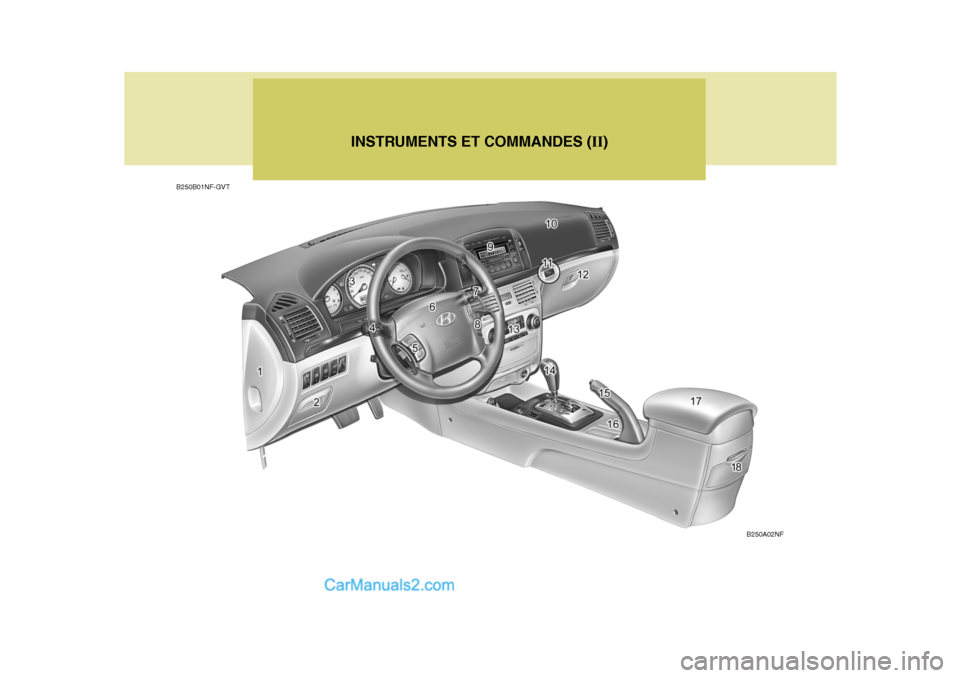

INSTRUMENTS ET COMMANDES (II)
B250B01NF-GVT
B250A02NF

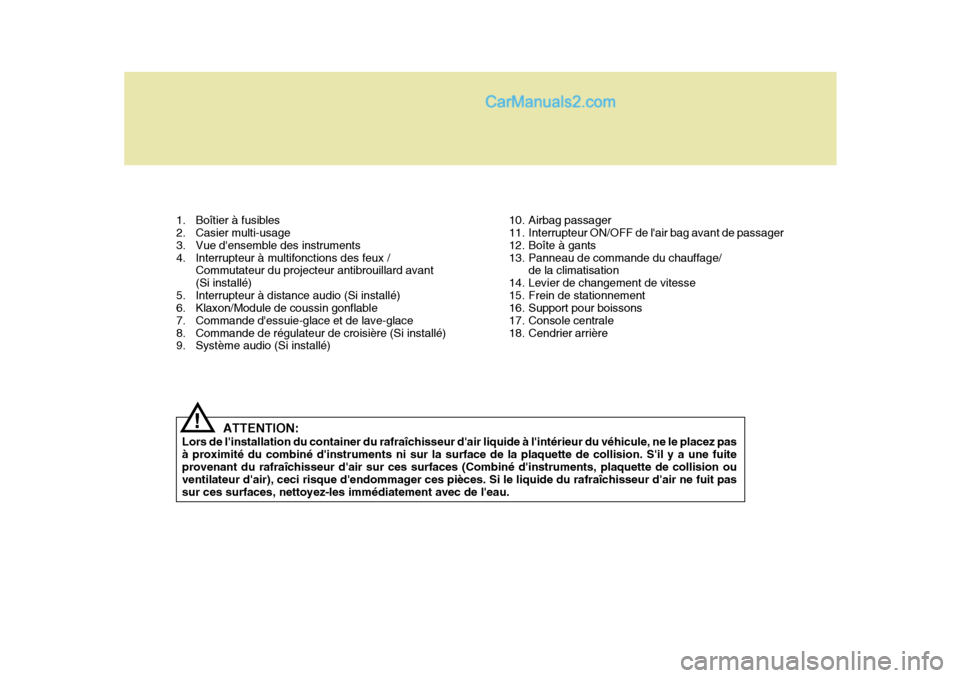

1. Boîtier à fusibles
2. Casier multi-usage
3. Vue d'ensemble des instruments
4. Interrupteur à multifonctions des feux /Commutateur du projecteur antibrouillard avant(Si installé)
5. Interrupteur à distance audio (Si installé)
6. Klaxon/Module de coussin gonflable
7. Commande d'essuie-glace et de lave-glace
8. Commande de régulateur de croisière (Si installé)
9. Système audio (Si installé)
ATTENTION:
Lors de l'installation du container du rafraîchisseur d'air liquide à l'intérieur du véhicule, ne le placez pas à proximité du combiné d'instruments ni sur la surface de la plaquette de collision. S'il y a une fuite provenant du rafraîchisseur d'air sur ces surfaces (Combiné d'instruments, plaquette de collision ou ventilateur d'air), ceci risque d'endommager ces pièces. Si le liquide du rafraîchisseur d'air ne fuit passur ces surfaces, nettoyez-les immédiatement avec de l'eau.
! 10. Airbag passager
11. Interrupteur ON/OFF de l'air bag avant de passager
12. Boîte à gants
13. Panneau de commande du chauffage/
de la climatisation
14. Levier de changement de vitesse
15. Frein de stationnement
16. Support pour boissons
17. Console centrale
18. Cendrier arrière

VOTRE VÉHICULE EN UN COUP D'OEIL

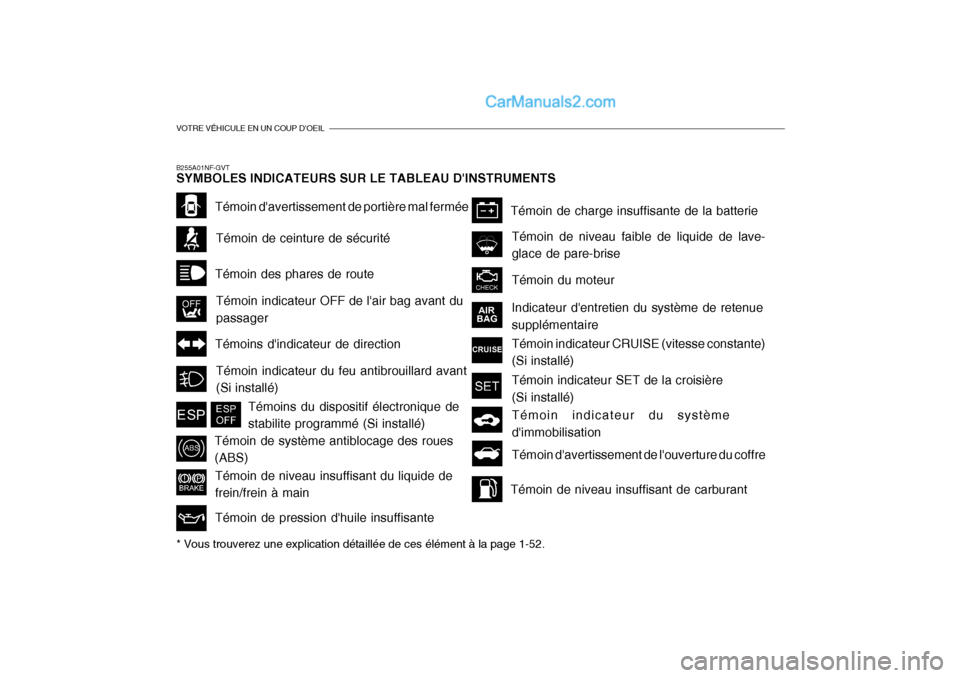

B255A01NF-GVT SYMBOLES INDICATEURS SUR LE TABLEAU D'INSTRUMENTS
Témoin des phares de route
Témoin d'avertissement de portière mal fermée
Témoin de ceinture de sécurité
Témoins d'indicateur de direction
Témoin indicateur OFF de l'air bag avant du passager
Témoin de système antiblocage des roues (ABS)
Témoin de pression d'huile insuffisante
Témoin de niveau insuffisant du liquide defrein/frein à main Témoin de charge insuffisante de la batterie
Indicateur d'entretien du système de retenue supplémentaire Témoin indicateur CRUISE (vitesse constante) (Si installé)
Témoin du moteur
Témoins du dispositif électronique destabilite programmé (Si installé)
Témoin de niveau faible de liquide de lave- glace de pare-brise
Témoin indicateur du feu antibrouillard avant (Si installé)Témoin indicateur SET de la croisière (Si installé)
* Vous trouverez une explication détaillée de ces élément à la page 1-52.
Témoin de niveau insuffisant de carburant
Témoin d'avertissement de l'ouverture du coffre
Témoin indicateur du système d'immobilisation

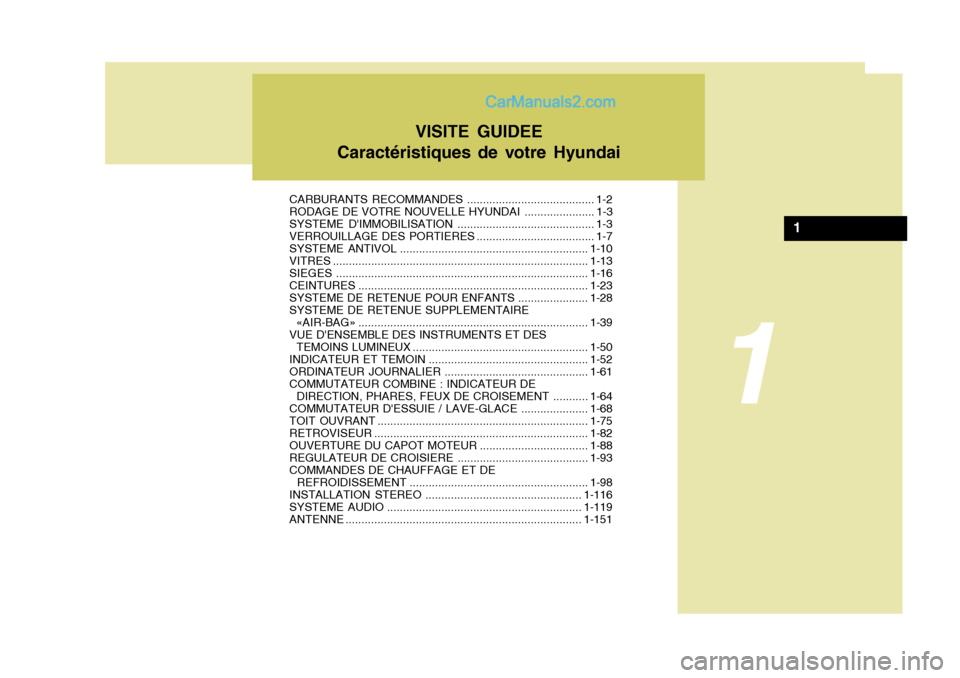

CARBURANTS RECOMMANDES ........................................ 1-2
RODAGE DE VOTRE NOUVELLE HYUNDAI ......................1-3
SYSTEME D'IMMOBILISATION ........................................... 1-3
VERROUILLAGE DES PORTIERES..................................... 1-7
SYSTEME ANTIVOL ........................................................... 1-10
VITRES ................................................................................ 1-13
SIEGES ............................................................................... 1-16
CEINTUR ES ........................................................................ 1-23
SYSTEME DE RETENUE POUR ENFANTS ......................1-28
SYSTEME DE RETENUE SUPPLEMENTAIRE «AIR-BAG» ........................................................................ 1-39
VUE D'ENSEMBLE DES INSTRUMENTS ET DES TEMOINS LUMINEUX....................................................... 1-50
INDICATEUR ET TEMOIN .................................................. 1-52
ORDINATEUR JOURNALIER .............................................1-61
COMMUTATEUR COMBINE : INDICATEUR DE
DIRECTION, PHARES, FEUX DE CROISEMENT ...........1-64
COMMUTATEUR D'ESSUIE / LAVE-GLACE ..................... 1-68
TOIT OUVRANT .................................................................. 1-75
RETROVISEUR ................................................................... 1-82
OUVERTURE DU CAPOT MOTEUR .................................. 1-88
REGULATEUR DE CROISIERE ............. ............................ 1-93
COMMANDES DE CHAUFFAGE ET DE REFROIDISSEMENT ........................................................ 1-98
INSTALLATION STEREO ................................................. 1-116
SYSTEME AUDIO ............................................................. 1-119
ANTENNE .......................................................................... 1-151
VISITE GUIDEE
Caractéristiques de votre Hyundai
1
1

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
2

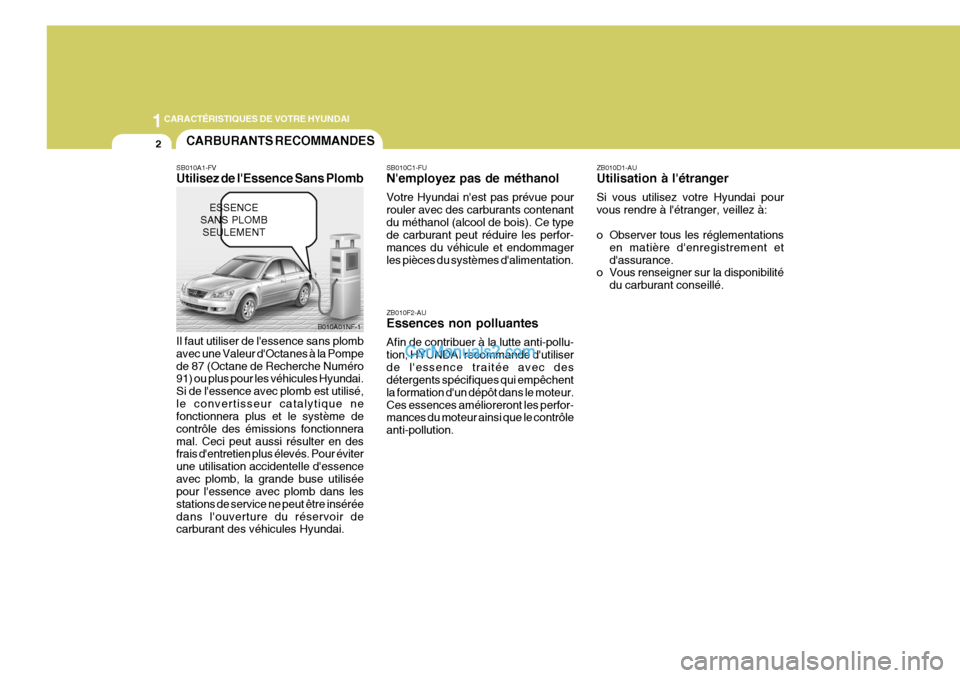

SB010A1-FV Utilisez de l'Essence Sans Plomb Il faut utiliser de l'essence sans plomb avec une Valeur d'Octanes à la Pompede 87 (Octane de Recherche Numéro 91) ou plus pour les véhicules Hyundai. Si de l'essence avec plomb est utilisé,le convertisseur catalytique ne fonctionnera plus et le système de contrôle des émissions fonctionneramal. Ceci peut aussi résulter en des frais d'entretien plus élevés. Pour éviter une utilisation accidentelle d'essenceavec plomb, la grande buse utilisée pour l'essence avec plomb dans les stations de service ne peut être inséréedans l'ouverture du réservoir de carburant des véhicules Hyundai.CARBURANTS RECOMMANDES
B010A01NF-1ZB010F2-AU Essences non polluantes Afin de contribuer à la lutte anti-pollu- tion, HYUNDAI recommande d'utiliserde l'essence traitée avec des détergents spécifiques qui empêchent la formation d'un dépôt dans le moteur.Ces essences amélioreront les perfor- mances du moteur ainsi que le contrôle anti-pollution.
SB010C1-FU N'employez pas de méthanol Votre Hyundai n'est pas prévue pour rouler avec des carburants contenantdu méthanol (alcool de bois). Ce type de carburant peut réduire les perfor- mances du véhicule et endommagerles pièces du systèmes d'alimentation.
ZB010D1-AU Utilisation à l'étranger Si vous utilisez votre Hyundai pour vous rendre à l'étranger, veillez à:
o Observer tous les réglementations
en matière d'enregistrement et d'assurance.
o Vous renseigner sur la disponibilité
du carburant conseillé.
ESSENCE
SANS PLOMB SEULEMENT

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI

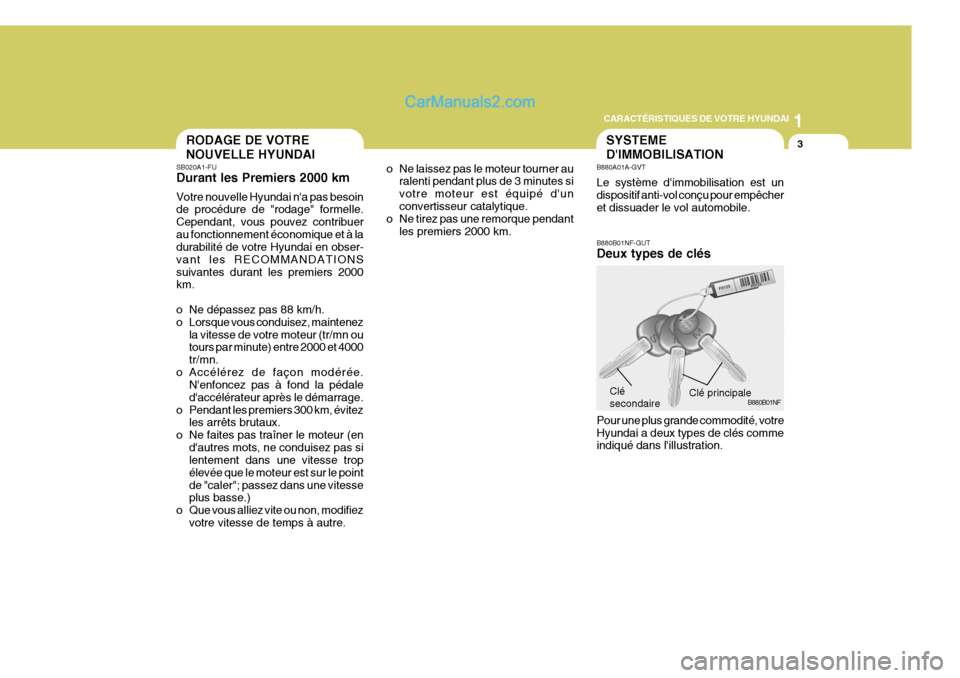

3RODAGE DE VOTRE NOUVELLE HYUNDAI
SB020A1-FU Durant les Premiers 2000 km Votre nouvelle Hyundai n'a pas besoin de procédure de "rodage" formelle. Cependant, vous pouvez contribuerau fonctionnement économique et à la durabilité de votre Hyundai en obser- vant les RECOMMANDATIONSsuivantes durant les premiers 2000 km.
o Ne dépassez pas 88 km/h.
o Lorsque vous conduisez, maintenez
la vitesse de votre moteur (tr/mn outours par minute) entre 2000 et 4000 tr/mn.
o Accélérez de façon modérée. N'enfoncez pas à fond la pédaled'accélérateur après le démarrage.
o Pendant les premiers 300 km, évitez les arrêts brutaux.
o Ne faites pas traîner le moteur (en d'autres mots, ne conduisez pas si lentement dans une vitesse trop élevée que le moteur est sur le pointde "caler"; passez dans une vitesse plus basse.)
o Que vous alliez vite ou non, modifiez votre vitesse de temps à autre. o Ne laissez pas le moteur tourner au
ralenti pendant plus de 3 minutes si votre moteur est équipé d'unconvertisseur catalytique.
o Ne tirez pas une remorque pendant
les premiers 2000 km.
B880B01NF-GUT Deux types de clés Pour une plus grande commodité, votre Hyundai a deux types de clés comme indiqué dans l'illustration. B880B01NF
Clé secondaire Clé principale
SYSTEME D'IMMOBILISATION
B880A01A-GVT Le système d'immobilisation est un dispositif anti-vol conçu pour empêcheret dissuader le vol automobile.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
4
!

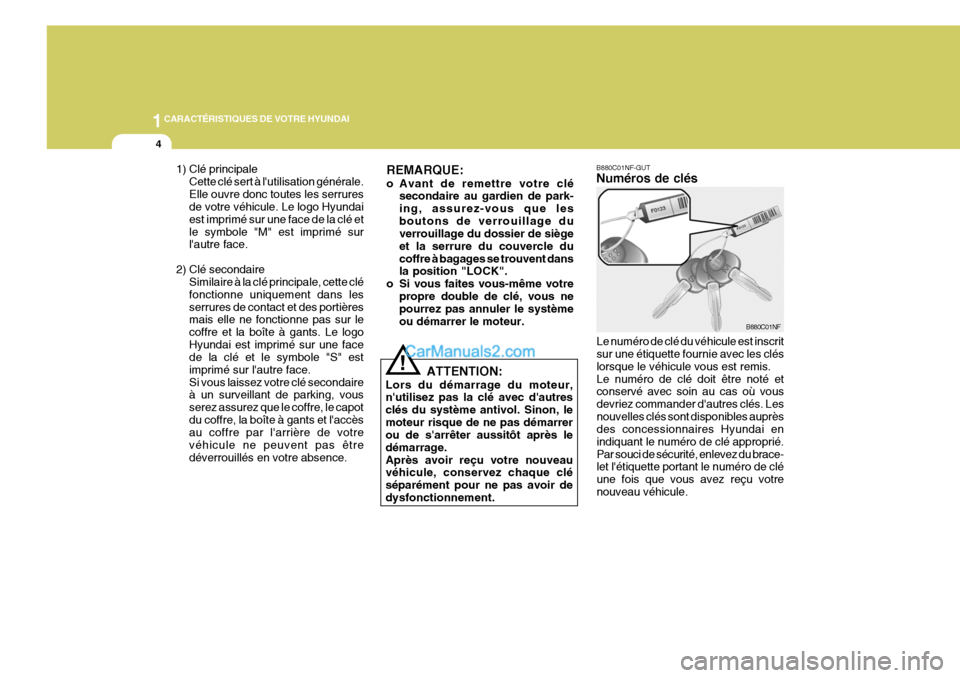

1) Clé principale
Cette clé sert à l'utilisation générale. Elle ouvre donc toutes les serrures de votre véhicule. Le logo Hyundai est imprimé sur une face de la clé etle symbole "M" est imprimé sur l'autre face.
2) Clé secondaire Similaire à la clé principale, cette clé fonctionne uniquement dans lesserrures de contact et des portières mais elle ne fonctionne pas sur le coffre et la boîte à gants. Le logoHyundai est imprimé sur une face de la clé et le symbole "S" est imprimé sur l'autre face.Si vous laissez votre clé secondaire à un surveillant de parking, vous serez assurez que le coffre, le capotdu coffre, la boîte à gants et l'accès au coffre par l'arrière de votre véhicule ne peuvent pas êtredéverrouillés en votre absence. ATTENTION:
Lors du démarrage du moteur, n'utilisez pas la clé avec d'autres clés du système antivol. Sinon, lemoteur risque de ne pas démarrer ou de s'arrêter aussitôt après le démarrage.Après avoir reçu votre nouveau véhicule, conservez chaque clé séparément pour ne pas avoir dedysfonctionnement. REMARQUE:
o Avant de remettre votre clé
secondaire au gardien de park- ing, assurez-vous que lesboutons de verrouillage du verrouillage du dossier de siège et la serrure du couvercle ducoffre à bagages se trouvent dans la position "LOCK".
o Si vous faites vous-même votre propre double de clé, vous nepourrez pas annuler le système ou démarrer le moteur.
B880C01NF-GUT Numéros de clés
Le numéro de clé du véhicule est inscrit sur une étiquette fournie avec les clés lorsque le véhicule vous est remis.Le numéro de clé doit être noté et conservé avec soin au cas où vous devriez commander d'autres clés. Lesnouvelles clés sont disponibles auprès des concessionnaires Hyundai en indiquant le numéro de clé approprié.Par souci de sécurité, enlevez du brace- let l'étiquette portant le numéro de clé une fois que vous avez reçu votrenouveau véhicule. B880C01NF

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
5

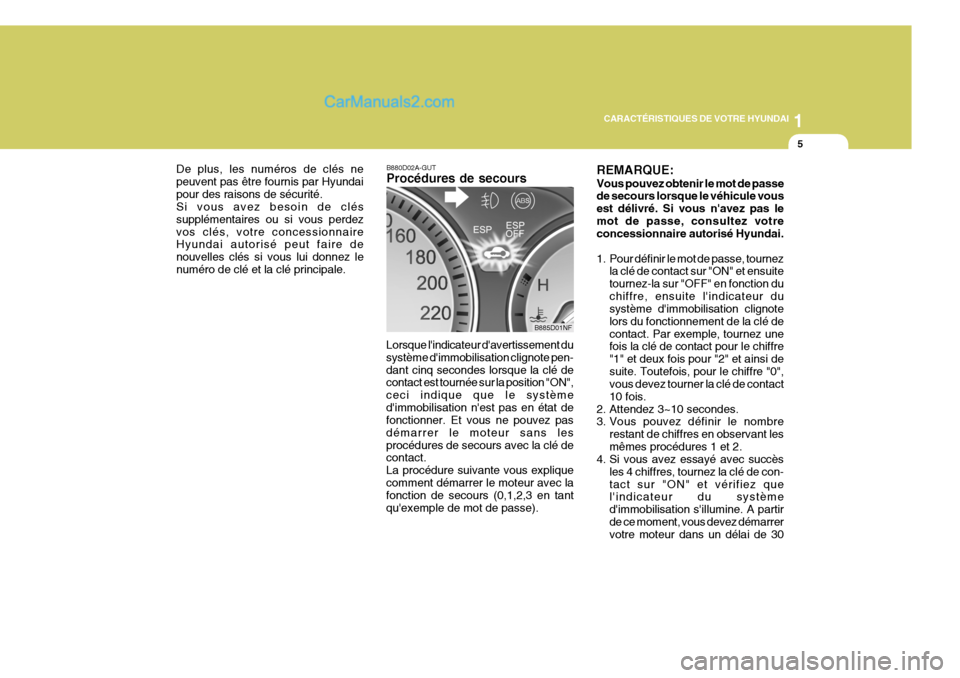

De plus, les numéros de clés ne peuvent pas être fournis par Hyundaipour des raisons de sécurité. Si vous avez besoin de clés supplémentaires ou si vous perdezvos clés, votre concessionnaire Hyundai autorisé peut faire de nouvelles clés si vous lui donnez lenuméro de clé et la clé principale. REMARQUE: Vous pouvez obtenir le mot de passe de secours lorsque le véhicule vous est délivré. Si vous n'avez pas lemot de passe, consultez votre concessionnaire autorisé Hyundai.
1. Pour définir le mot de passe, tournez
la clé de contact sur "ON" et ensuite tournez-la sur "OFF" en fonction duchiffre, ensuite l'indicateur du système d'immobilisation clignote lors du fonctionnement de la clé decontact. Par exemple, tournez une fois la clé de contact pour le chiffre "1" et deux fois pour "2" et ainsi desuite. Toutefois, pour le chiffre "0", vous devez tourner la clé de contact 10 fois.
2. Attendez 3~10 secondes.
3. Vous pouvez définir le nombre
restant de chiffres en observant les mêmes procédures 1 et 2.
4. Si vous avez essayé avec succès
les 4 chiffres, tournez la clé de con-tact sur "ON" et vérifiez que l'indicateur du système d'immobilisation s'illumine. A partirde ce moment, vous devez démarrer votre moteur dans un délai de 30
B880D02A-GUT Procédures de secours
B885D01NF
Lorsque l'indicateur d'avertissement du système d'immobilisation clignote pen-dant cinq secondes lorsque la clé de contact est tournée sur la position "ON", ceci indique que le systèmed'immobilisation n'est pas en état de fonctionner. Et vous ne pouvez pas démarrer le moteur sans lesprocédures de secours avec la clé de contact. La procédure suivante vous expliquecomment démarrer le moteur avec la fonction de secours (0,1,2,3 en tant qu'exemple de mot de passe).

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
6

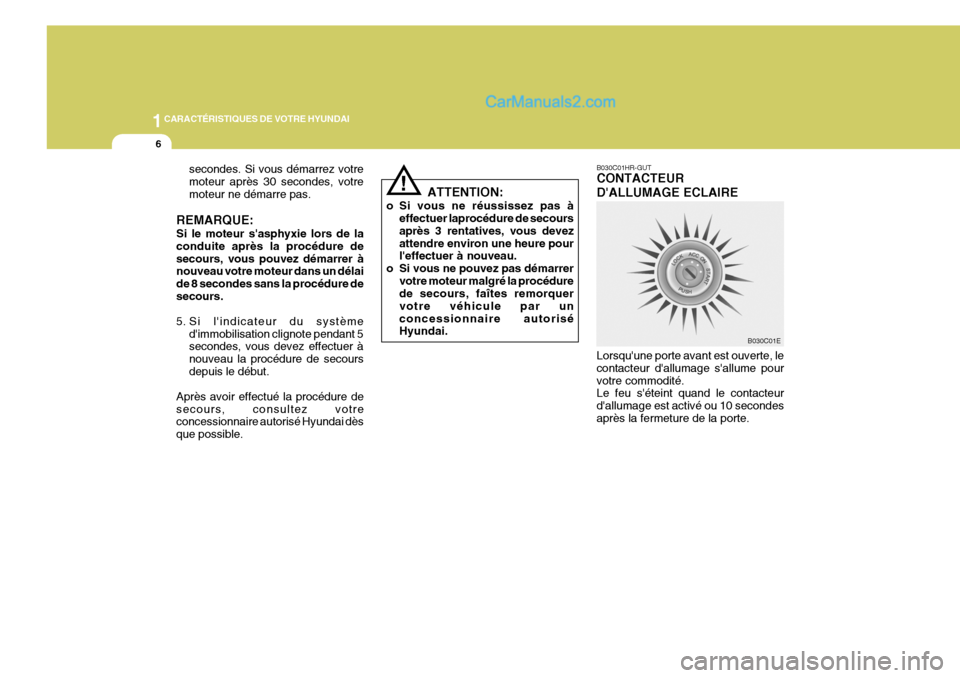

B030C01HR-GUT CONTACTEUR D'ALLUMAGE ECLAIRE Lorsqu'une porte avant est ouverte, le contacteur d'allumage s'allume pourvotre commodité. Le feu s'éteint quand le contacteur d'allumage est activé ou 10 secondesaprès la fermeture de la porte. B030C01E
secondes. Si vous démarrez votremoteur après 30 secondes, votremoteur ne démarre pas.
REMARQUE: Si le moteur s'asphyxie lors de la conduite après la procédure desecours, vous pouvez démarrer à nouveau votre moteur dans un délai de 8 secondes sans la procédure desecours.
5. Si l'indicateur du système d'immobilisation clignote pendant 5 secondes, vous devez effectuer à nouveau la procédure de secoursdepuis le début.
Après avoir effectué la procédure desecours, consultez votre concessionnaire autorisé Hyundai dès que possible. ATTENTION:
o Si vous ne réussissez pas à effectuer laprocédure de secoursaprès 3 rentatives, vous devezattendre environ une heure pour l'effectuer à nouveau.
o Si vous ne pouvez pas démarrer
votre moteur malgré la procédurede secours, faîtes remorquer votre véhicule par unconcessionnaire autorisé Hyundai.
!
