Hyundai Sonata
Manufacturer: HYUNDAI, Model Year: , Model line: , Model:Pages: 139, PDF Size: 2.23 MB

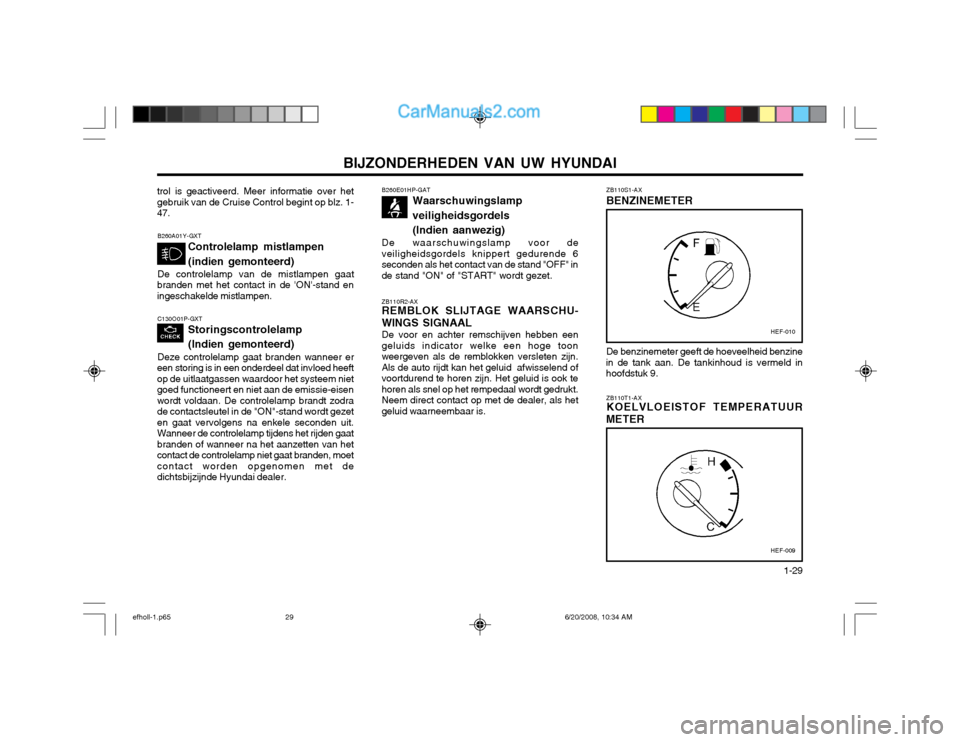

Page 41 of 139

BIJZONDERHEDEN VAN UW HYUNDAI 1-29
ZB110S1-AX BENZINEMETER De benzinemeter geeft de hoeveelheid benzine
in de tank aan. De tankinhoud is vermeld in hoofdstuk 9.
ZB110T1-AX KOELVLOEISTOF TEMPERATUUR
METER
B260A01Y-GXT
Controlelamp mistlampen (indien gemonteerd)
De controlelamp van de mistlampen gaat
branden met het contact in de 'ON'-stand en ingeschakelde mistlampen.
C130O01P-GXT
Storingscontrolelamp (Indien gemonteerd)
Deze controlelamp gaat branden wanneer er
een storing is in een onderdeel dat invloed heeft op de uitlaatgassen waardoor het systeem nietgoed functioneert en niet aan de emissie-eisenwordt voldaan. De controlelamp brandt zodrade contactsleutel in de "ON"-stand wordt gezeten gaat vervolgens na enkele seconden uit.Wanneer de controlelamp tijdens het rijden gaatbranden of wanneer na het aanzetten van hetcontact de controlelamp niet gaat branden, moetcontact worden opgenomen met dedichtsbijzijnde Hyundai dealer.
trol is geactiveerd. Meer informatie over het gebruik van de Cruise Control begint op blz. 1-47.
ZB110R2-AX REMBLOK SLIJTAGE WAARSCHU-
WINGS SIGNAAL De voor en achter remschijven hebben een
geluids indicator welke een hoge toon weergeven als de remblokken versleten zijn.Als de auto rijdt kan het geluid afwisselend ofvoortdurend te horen zijn. Het geluid is ook tehoren als snel op het rempedaal wordt gedrukt.Neem direct contact op met de dealer, als hetgeluid waarneembaar is. B260E01HP-GAT
Waarschuwingslamp veiligheidsgordels (Indien aanwezig)
De waarschuwingslamp voor de
veiligheidsgordels knippert gedurende 6 seconden als het contact van de stand "OFF" inde stand "ON" of "START" wordt gezet.
HEF-010
HEF-009
efholl-1.p65 6/20/2008, 10:34 AM
29

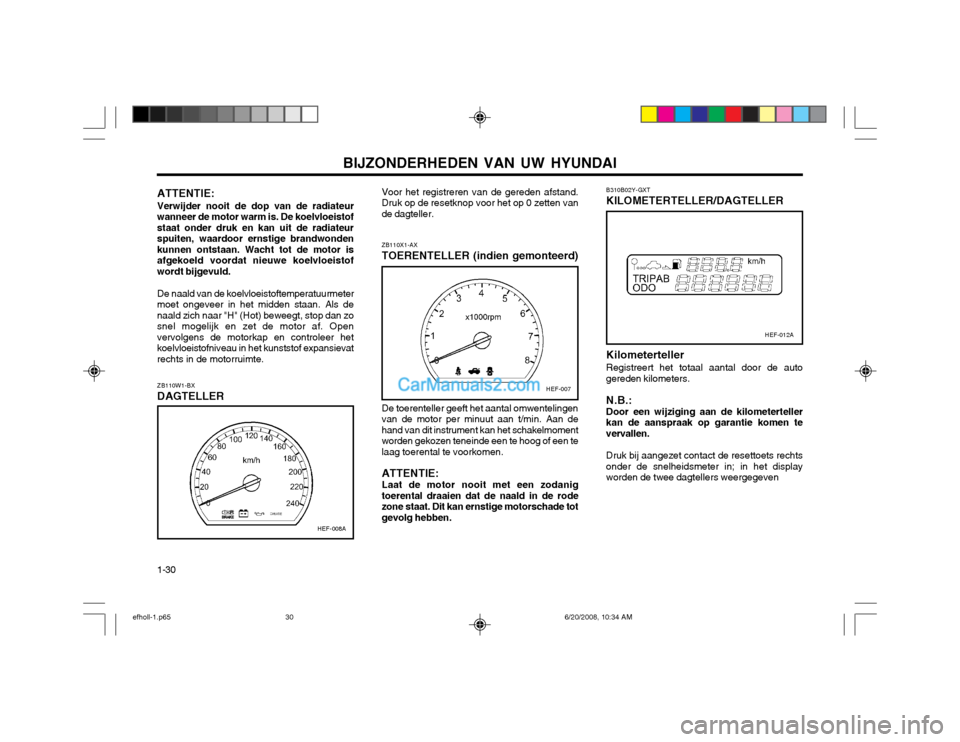

Page 42 of 139

BIJZONDERHEDEN VAN UW HYUNDAI
1-30 ZB110W1-BX DAGTELLER Voor het registreren van de gereden afstand. Druk op de resetknop voor het op 0 zetten vande dagteller. ZB110X1-AX TOERENTELLER (indien gemonteerd)
ATTENTIE:Verwijder nooit de dop van de radiateur
wanneer de motor warm is. De koelvloeistof staat onder druk en kan uit de radiateurspuiten, waardoor ernstige brandwondenkunnen ontstaan. Wacht tot de motor isafgekoeld voordat nieuwe koelvloeistofwordt bijgevuld.
De naald van de koelvloeistoftemperatuurmeter
moet ongeveer in het midden staan. Als denaald zich naar "H" (Hot) beweegt, stop dan zosnel mogelijk en zet de motor af. Openvervolgens de motorkap en controleer hetkoelvloeistofniveau in het kunststof expansievatrechts in de motorruimte.
HEF-008A
HEF-007
HEF-012A
De toerenteller geeft het aantal omwentelingen van de motor per minuut aan t/min. Aan dehand van dit instrument kan het schakelmomentworden gekozen teneinde een te hoog of een telaag toerental te voorkomen. ATTENTIE: Laat de motor nooit met een zodanig toerental draaien dat de naald in de rodezone staat. Dit kan ernstige motorschade totgevolg hebben. B310B02Y-GXT KILOMETERTELLER/DAGTELLER Kilometerteller Registreert het totaal aantal door de auto gereden kilometers. N.B.: Door een wijziging aan de kilometerteller kan de aanspraak op garantie komen tevervallen. Druk bij aangezet contact de resettoets rechts onder de snelheidsmeter in; in het displayworden de twee dagtellers weergegeven
efholl-1.p65
6/20/2008, 10:34 AM
30

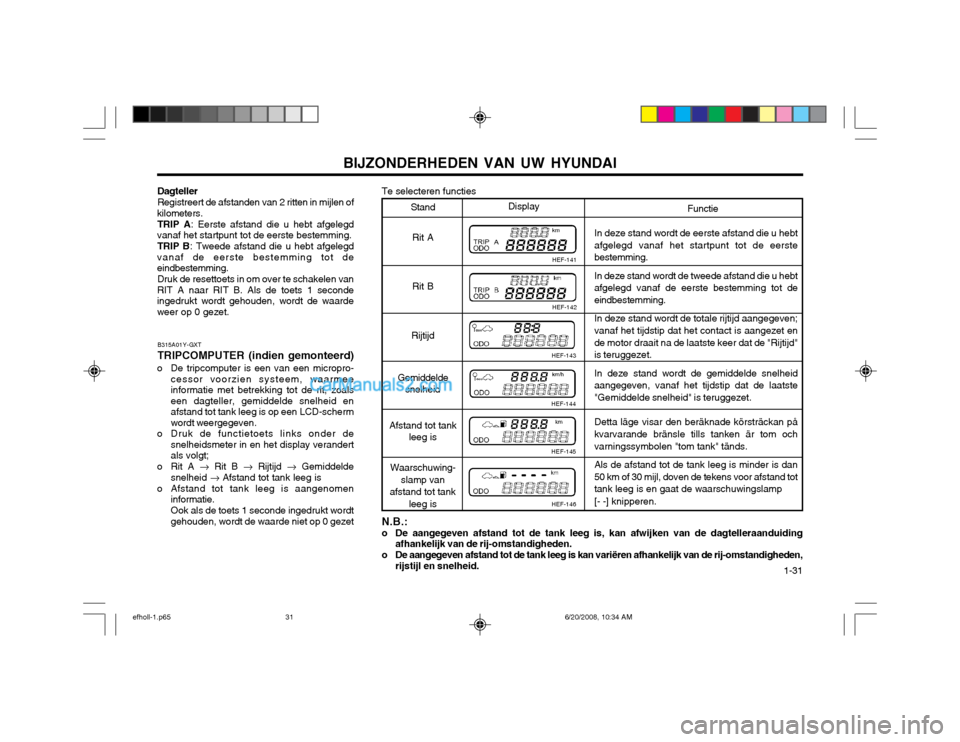

Page 43 of 139

BIJZONDERHEDEN VAN UW HYUNDAI 1-31
Dagteller Registreert de afstanden van 2 ritten in mijlen of
kilometers.
TRIP A : Eerste afstand die u hebt afgelegd
vanaf het startpunt tot de eerste bestemming.
TRIP B : Tweede afstand die u hebt afgelegd
vanaf de eerste bestemming tot de eindbestemming.
Druk de resettoets in om over te schakelen van
RIT A naar RIT B. Als de toets 1 secondeingedrukt wordt gehouden, wordt de waardeweer op 0 gezet.
B315A01Y-GXT TRIPCOMPUTER (indien gemonteerd)
o De tripcomputer is een van een micropro- cessor voorzien systeem, waarmee informatie met betrekking tot de rit, zoalseen dagteller, gemiddelde snelheid enafstand tot tank leeg is op een LCD-schermwordt weergegeven.
o Druk de functietoets links onder de snelheidsmeter in en het display verandertals volgt;
o Rit A Rit B Rijtijd Gemiddelde
snelheid Afstand tot tank leeg is
o Afstand tot tank leeg is aangenomen informatie. Ook als de toets 1 seconde ingedrukt wordt gehouden, wordt de waarde niet op 0 gezet Te selecteren functies
Stand
Rit A Rit B
Rijtijd
Gemiddelde snelheid
Afstand tot tank leeg is
Waarschuwing- slamp van
afstand tot tank
leeg is
Display
N.B.:
o De aangegeven afstand tot de tank leeg is, kan afwijken van de dagtelleraanduiding afhankelijk van de rij-omstandigheden.
o De aangegeven afstand tot de tank leeg is kan variëren afhankelijk van de rij-omstandigheden, rijstijl en snelheid. HEF-141 HEF-142
HEF-143
HEF-144 HEF-145
HEF-146Functie
In deze stand wordt de eerste afstand die u hebt afgelegd vanaf het startpunt tot de eerste bestemming. In deze stand wordt de tweede afstand die u hebt afgelegd vanaf de eerste bestemming tot deeindbestemming. In deze stand wordt de totale rijtijd aangegeven; vanaf het tijdstip dat het contact is aangezet en de motor draait na de laatste keer dat de "Rijtijd" is teruggezet. In deze stand wordt de gemiddelde snelheid aangegeven, vanaf het tijdstip dat de laatste"Gemiddelde snelheid" is teruggezet. Detta läge visar den beräknade körsträckan på kvarvarande bränsle tills tanken är tom och varningssymbolen "tom tank" tänds. Als de afstand tot de tank leeg is minder is dan 50 km of 30 mijl, doven de tekens voor afstand tottank leeg is en gaat de waarschuwingslamp [- -] knipperen.
efholl-1.p65 6/20/2008, 10:34 AM
31

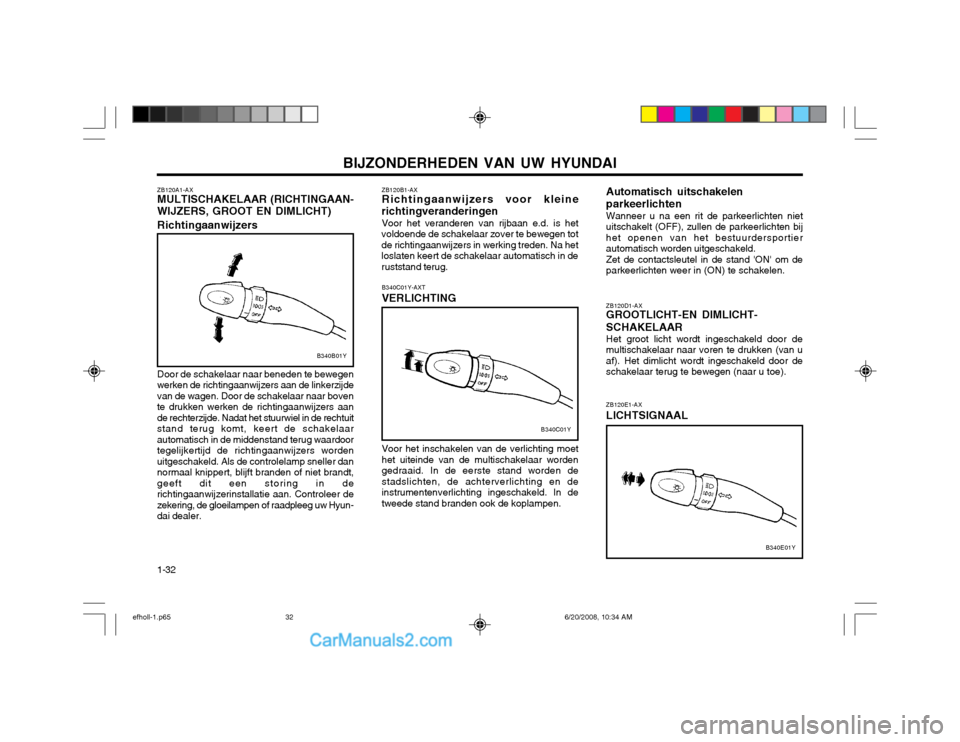

Page 44 of 139

BIJZONDERHEDEN VAN UW HYUNDAI
1-32 Voor het inschakelen van de verlichting moet het uiteinde van de multischakelaar wordengedraaid. In de eerste stand worden destadslichten, de achterverlichting en deinstrumentenverlichting ingeschakeld. In detweede stand branden ook de koplampen.
B340E01Y
ZB120A1-AX MULTISCHAKELAAR (RICHTINGAAN-
WIJZERS, GROOT EN DIMLICHT)
Richtingaanwijzers
B340B01Y
Door de schakelaar naar beneden te bewegen
werken de richtingaanwijzers aan de linkerzijde van de wagen. Door de schakelaar naar bovente drukken werken de richtingaanwijzers aande rechterzijde. Nadat het stuurwiel in de rechtuitstand terug komt, keert de schakelaarautomatisch in de middenstand terug waardoortegelijkertijd de richtingaanwijzers wordenuitgeschakeld. Als de controlelamp sneller dannormaal knippert, blijft branden of niet brandt,geeft dit een storing in derichtingaanwijzerinstallatie aan. Controleer dezekering, de gloeilampen of raadpleeg uw Hyun-dai dealer. ZB120B1-AX Richtingaanwijzers voor kleine
richtingveranderingen Voor het veranderen van rijbaan e.d. is het
voldoende de schakelaar zover te bewegen tot de richtingaanwijzers in werking treden. Na hetloslaten keert de schakelaar automatisch in deruststand terug.
B340C01Y-AXT VERLICHTING
B340C01Y
Automatisch uitschakelen parkeerlichten Wanneer u na een rit de parkeerlichten niet uitschakelt (OFF), zullen de parkeerlichten bijhet openen van het bestuurdersportierautomatisch worden uitgeschakeld.Zet de contactsleutel in de stand 'ON' om deparkeerlichten weer in (ON) te schakelen. ZB120E1-AX LICHTSIGNAAL
ZB120D1-AX GROOTLICHT-EN DIMLICHT- SCHAKELAAR Het groot licht wordt ingeschakeld door de multischakelaar naar voren te drukken (van uaf). Het dimlicht wordt ingeschakeld door deschakelaar terug te bewegen (naar u toe).
efholl-1.p65
6/20/2008, 10:34 AM
32

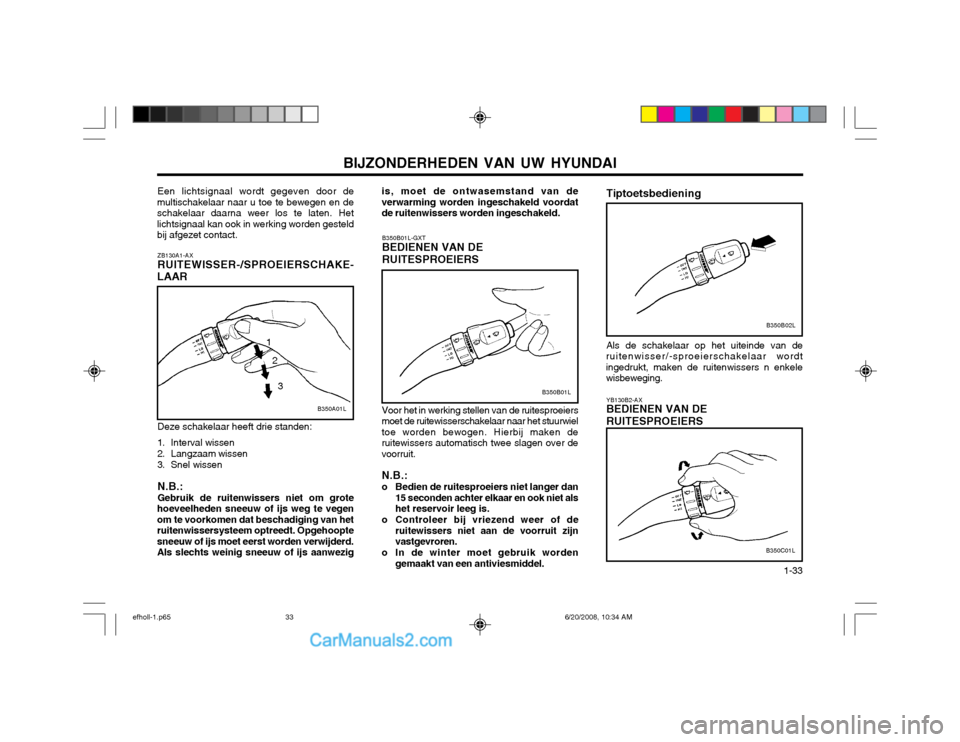

Page 45 of 139

BIJZONDERHEDEN VAN UW HYUNDAI 1-33
ZB130A1-AX RUITEWISSER-/SPROEIERSCHAKE-
LAAR
Deze schakelaar heeft drie standen:
1. Interval wissen
2. Langzaam wissen
3. Snel wissen N.B.: Gebruik de ruitenwissers niet om grote
hoeveelheden sneeuw of ijs weg te vegen om te voorkomen dat beschadiging van hetruitenwissersysteem optreedt. Opgehooptesneeuw of ijs moet eerst worden verwijderd.Als slechts weinig sneeuw of ijs aanwezig Voor het in werking stellen van de ruitesproeiers
moet de ruitewisserschakelaar naar het stuurwieltoe worden bewogen. Hierbij maken deruitewissers automatisch twee slagen over devoorruit.
N.B.:
o Bedien de ruitesproeiers niet langer dan 15 seconden achter elkaar en ook niet alshet reservoir leeg is.
o Controleer bij vriezend weer of de ruitewissers niet aan de voorruit zijnvastgevroren.
o In de winter moet gebruik worden gemaakt van een antiviesmiddel.
B350B01L-GXT BEDIENEN VAN DE RUITESPROEIERS
B350A01L
1
2
3
B350B01L
Tiptoetsbediening YB130B2-AX BEDIENEN VAN DE RUITESPROEIERS
B350B02L
B350C01L
Als de schakelaar op het uiteinde van de
ruitenwisser/-sproeierschakelaar wordt ingedrukt, maken de ruitenwissers n enkelewisbeweging.
is, moet de ontwasemstand van deverwarming worden ingeschakeld voordatde ruitenwissers worden ingeschakeld.
Een lichtsignaal wordt gegeven door de
multischakelaar naar u toe te bewegen en deschakelaar daarna weer los te laten. Hetlichtsignaal kan ook in werking worden gesteldbij afgezet contact.
efholl-1.p65 6/20/2008, 10:34 AM
33

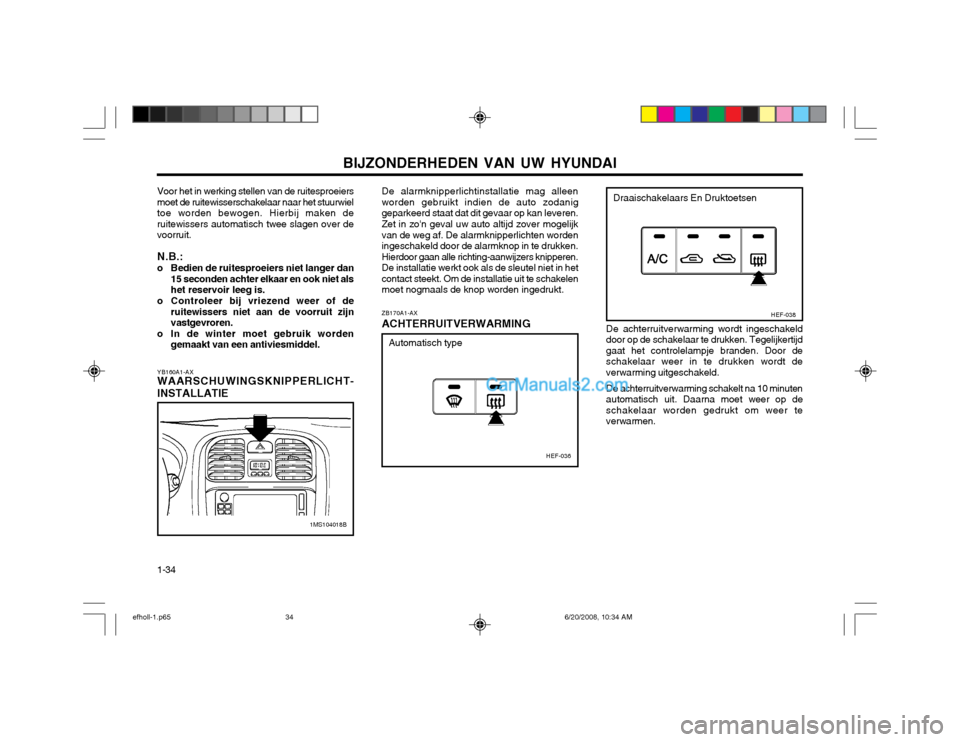

Page 46 of 139

BIJZONDERHEDEN VAN UW HYUNDAI
1-34 Voor het in werking stellen van de ruitesproeiers
moet de ruitewisserschakelaar naar het stuurwiel toe worden bewogen. Hierbij maken deruitewissers automatisch twee slagen over devoorruit.
N.B.:
o Bedien de ruitesproeiers niet langer dan 15 seconden achter elkaar en ook niet alshet reservoir leeg is.
o Controleer bij vriezend weer of de ruitewissers niet aan de voorruit zijnvastgevroren.
o In de winter moet gebruik worden gemaakt van een antiviesmiddel.
YB160A1-AX WAARSCHUWINGSKNIPPERLICHT- INSTALLATIE De alarmknipperlichtinstallatie mag alleen worden gebruikt indien de auto zodaniggeparkeerd staat dat dit gevaar op kan leveren. Zet in zo'n geval uw auto altijd zover mogelijk van de weg af. De alarmknipperlichten wordeningeschakeld door de alarmknop in te drukken.Hierdoor gaan alle richting-aanwijzers knipperen.De installatie werkt ook als de sleutel niet in hetcontact steekt. Om de installatie uit te schakelenmoet nogmaals de knop worden ingedrukt. ZB170A1-AX ACHTERRUITVERWARMING
De achterruitverwarming wordt ingeschakeld door op de schakelaar te drukken. Tegelijkertijdgaat het controlelampje branden. Door deschakelaar weer in te drukken wordt deverwarming uitgeschakeld. De achterruitverwarming schakelt na 10 minuten automatisch uit. Daarna moet weer op deschakelaar worden gedrukt om weer teverwarmen.
1MS104018B
HEF-036
HEF-038
Automatisch type Draaischakelaars En Druktoetsen
efholl-1.p65
6/20/2008, 10:34 AM
34

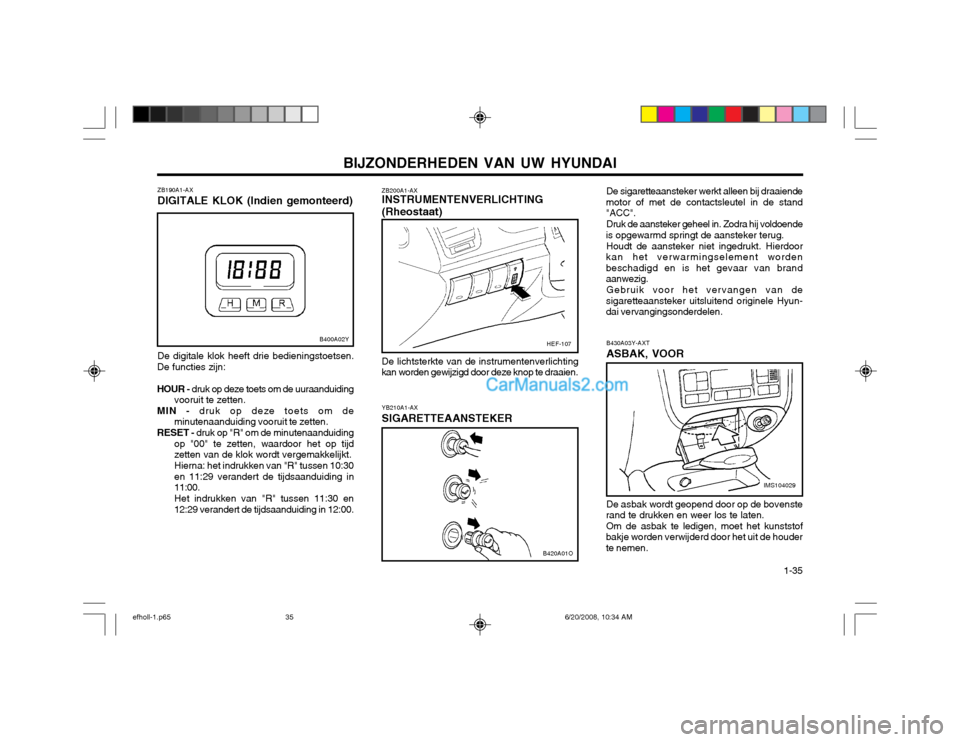

Page 47 of 139

BIJZONDERHEDEN VAN UW HYUNDAI 1-35
ZB200A1-AX INSTRUMENTENVERLICHTING (Rheostaat) De lichtsterkte van de instrumentenverlichting
kan worden gewijzigd door deze knop te draaien.
YB210A1-AX SIGARETTEAANSTEKER
B400A02YHEF-107
ZB190A1-AX DIGITALE KLOK (Indien gemonteerd) De digitale klok heeft drie bedieningstoetsen.
De functies zijn: HOUR - druk op deze toets om de uuraanduiding
vooruit te zetten.
MIN - druk op deze toets om de
minutenaanduiding vooruit te zetten.
RESET - druk op "R" om de minutenaanduiding
op "00" te zetten, waardoor het op tijd zetten van de klok wordt vergemakkelijkt. Hierna: het indrukken van "R" tussen 10:30 en 11:29 verandert de tijdsaanduiding in11:00. Het indrukken van "R" tussen 11:30 en 12:29 verandert de tijdsaanduiding in 12:00. De sigaretteaansteker werkt alleen bij draaiende
motor of met de contactsleutel in de stand"ACC".
Druk de aansteker geheel in. Zodra hij voldoende
is opgewarmd springt de aansteker terug.
Houdt de aansteker niet ingedrukt. Hierdoor
kan het verwarmingselement wordenbeschadigd en is het gevaar van brandaanwezig.
Gebruik voor het vervangen van de
sigaretteaansteker uitsluitend originele Hyun-dai vervangingsonderdelen.
B420A01O
B430A03Y-AXT ASBAK, VOOR
IMS104029
De asbak wordt geopend door op de bovenste
rand te drukken en weer los te laten. Om de asbak te ledigen, moet het kunststof
bakje worden verwijderd door het uit de houder te nemen.
efholl-1.p65 6/20/2008, 10:34 AM
35

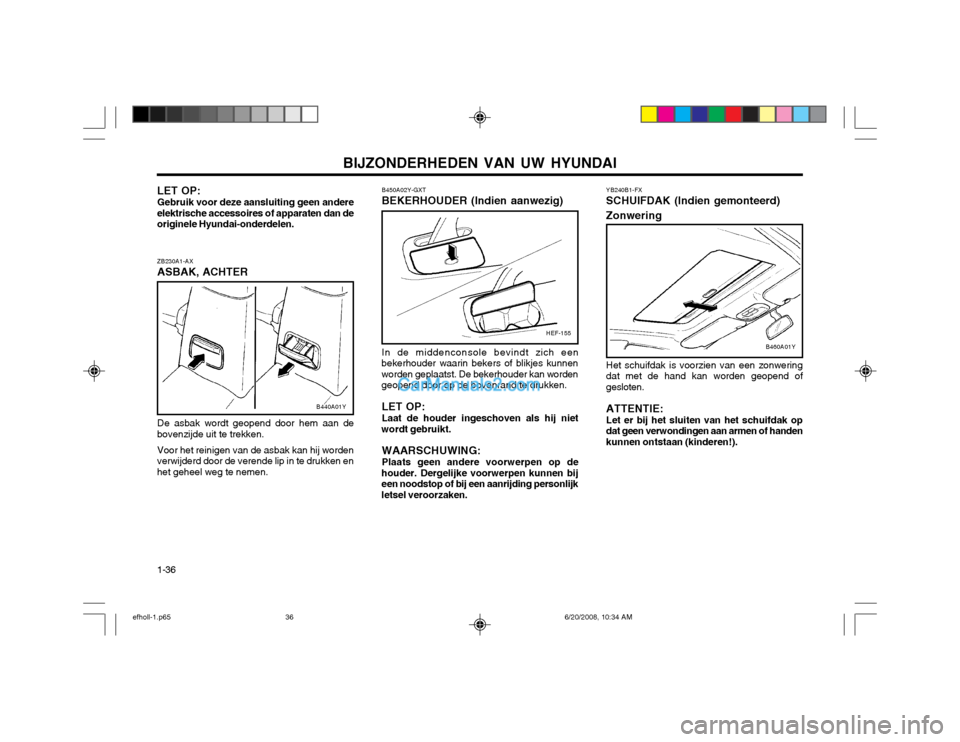

Page 48 of 139

BIJZONDERHEDEN VAN UW HYUNDAI
1-36 B450A02Y-GXT BEKERHOUDER (Indien aanwezig) In de middenconsole bevindt zich een
bekerhouder waarin bekers of blikjes kunnen worden geplaatst. De bekerhouder kan wordengeopend door op de bovenrand te drukken.
LET OP: Laat de houder ingeschoven als hij niet
wordt gebruikt.
WAARSCHUWING:Plaats geen andere voorwerpen op de
houder. Dergelijke voorwerpen kunnen bij een noodstop of bij een aanrijding personlijkletsel veroorzaken.
HEF-155
YB240B1-FX SCHUIFDAK (Indien gemonteerd) Zonwering
B460A01Y
Het schuifdak is voorzien van een zonwering dat met de hand kan worden geopend ofgesloten. ATTENTIE: Let er bij het sluiten van het schuifdak op dat geen verwondingen aan armen of handenkunnen ontstaan (kinderen!).
ZB230A1-AX ASBAK, ACHTER
B440A01Y
De asbak wordt geopend door hem aan de
bovenzijde uit te trekken.
Voor het reinigen van de asbak kan hij worden
verwijderd door de verende lip in te drukken en het geheel weg te nemen.
LET OP:
Gebruik voor deze aansluiting geen andere
elektrische accessoires of apparaten dan deoriginele Hyundai-onderdelen.
efholl-1.p65 6/20/2008, 10:34 AM
36

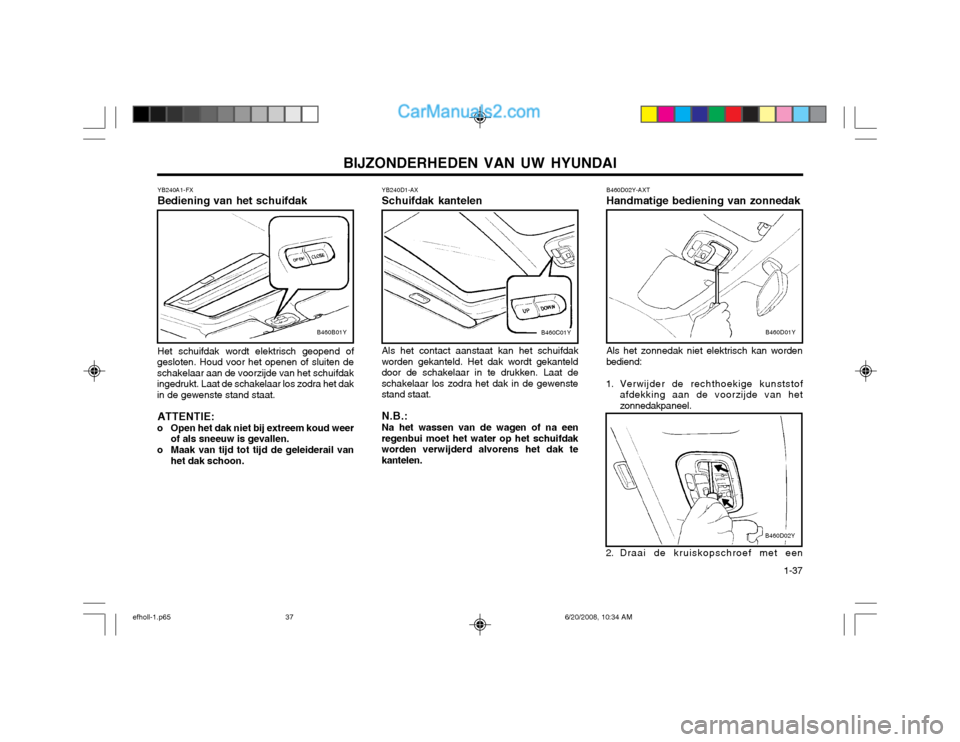

Page 49 of 139

BIJZONDERHEDEN VAN UW HYUNDAI 1-37
YB240D1-AX Schuifdak kantelen
B460C01Y
Als het contact aanstaat kan het schuifdak
worden gekanteld. Het dak wordt gekanteld door de schakelaar in te drukken. Laat deschakelaar los zodra het dak in de gewenstestand staat.
N.B.: Na het wassen van de wagen of na een
regenbui moet het water op het schuifdak worden verwijderd alvorens het dak tekantelen. B460D02Y-AXT Handmatige bediening van zonnedakB460D01Y
Als het zonnedak niet elektrisch kan worden bediend:
1. Verwijder de rechthoekige kunststof afdekking aan de voorzijde van hetzonnedakpaneel.
B460D02Y
2. Draai de kruiskopschroef met een
YB240A1-FX Bediening van het schuifdak
B460B01Y
Het schuifdak wordt elektrisch geopend of
gesloten. Houd voor het openen of sluiten de schakelaar aan de voorzijde van het schuifdakingedrukt. Laat de schakelaar los zodra het dakin de gewenste stand staat.
ATTENTIE:
o Open het dak niet bij extreem koud weer of als sneeuw is gevallen.
o Maak van tijd tot tijd de geleiderail van het dak schoon.
efholl-1.p65 6/20/2008, 10:34 AM
37

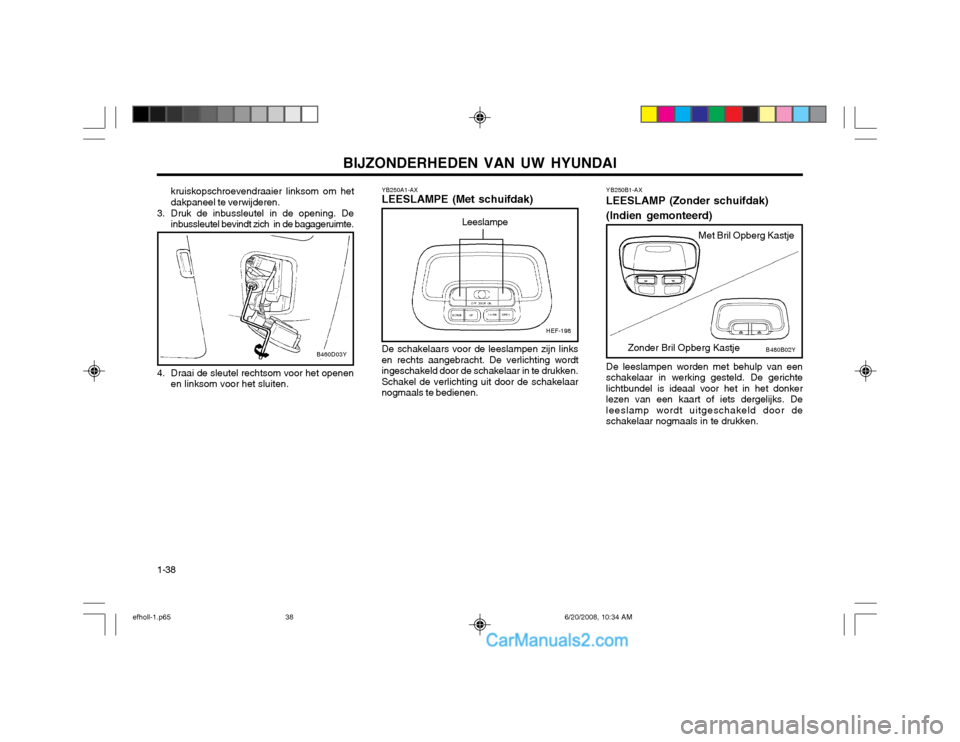

Page 50 of 139

BIJZONDERHEDEN VAN UW HYUNDAI
1-38 kruiskopschroevendraaier linksom om het dakpaneel te verwijderen.
3. Druk de inbussleutel in de opening. De inbussleutel bevindt zich in de bagageruimte.
B460D03Y
4. Draai de sleutel rechtsom voor het openen en linksom voor het sluiten. YB250A1-AX LEESLAMPE (Met schuifdak)
B480B02Y
HEF-198
LeeslampeMet Bril Opberg Kastje
Zonder Bril Opberg Kastje
De schakelaars voor de leeslampen zijn links en rechts aangebracht. De verlichting wordtingeschakeld door de schakelaar in te drukken.Schakel de verlichting uit door de schakelaarnogmaals te bedienen. YB250B1-AX LEESLAMP (Zonder schuifdak) (Indien gemonteerd) De leeslampen worden met behulp van een schakelaar in werking gesteld. De gerichtelichtbundel is ideaal voor het in het donkerlezen van een kaart of iets dergelijks. Deleeslamp wordt uitgeschakeld door deschakelaar nogmaals in te drukken.
efholl-1.p65
6/20/2008, 10:34 AM
38
