시동 및 주행
5-38

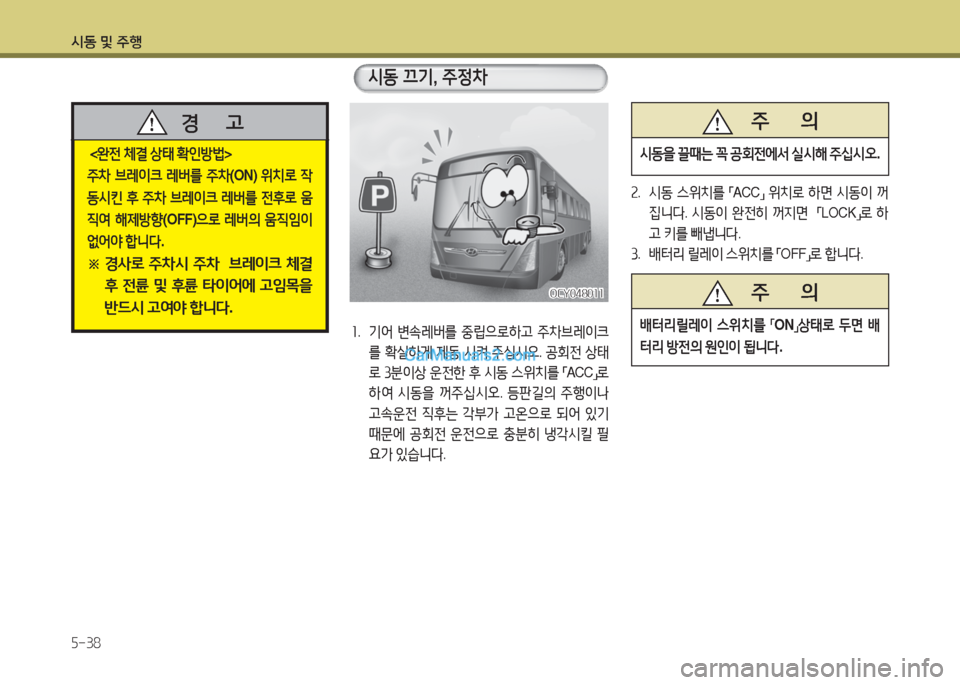

2. 시동 스위치를 「ACC」 위치로 하면 시동이 꺼
집니다. 시동이 완전히 꺼지면 「LOCK」로 하
고 키를 빼냅니다.
3. 배터리 릴레이 스위치를 「OFF」로 합니다.
1. 기어 변속레버를 중립으로하고 주차브레이크
를 확실하게 제동 시켜 주십시오. 공회전 상태
로 3분이상 운전한 후 시동 스위치를 「ACC」로
하여 시동을 꺼주십시오. 등판길의 주행이나
고속운전 직후는 각부가 고온으로 되어 있기
때문에 공회전 운전으로 충분히 냉각시킬 필
요가 있습니다.
OCY048011OCY048011
<완전 체결 상태 확인방법>
주차 브레이크 레버를 주차(ON) 위치로 작
동시킨 후 주차 브레이크 레버를 전후로 움
직여 해제방향(OFF)으로 레버의 움직임이
없어야 합니다.
※ 경사로 주차시 주차 브레이크 체결
후 전륜 및 후륜 타이어에 고임목을
반드시 고여야 합니다.
경 고
시동 끄기, 주정차
주 의
시동을 끌때는 꼭 공회전에서 실시해 주십시오.
주 의
배터리릴레이 스위치를 「ON」상태로 두면 배
터리 방전의 원인이 됩니다.

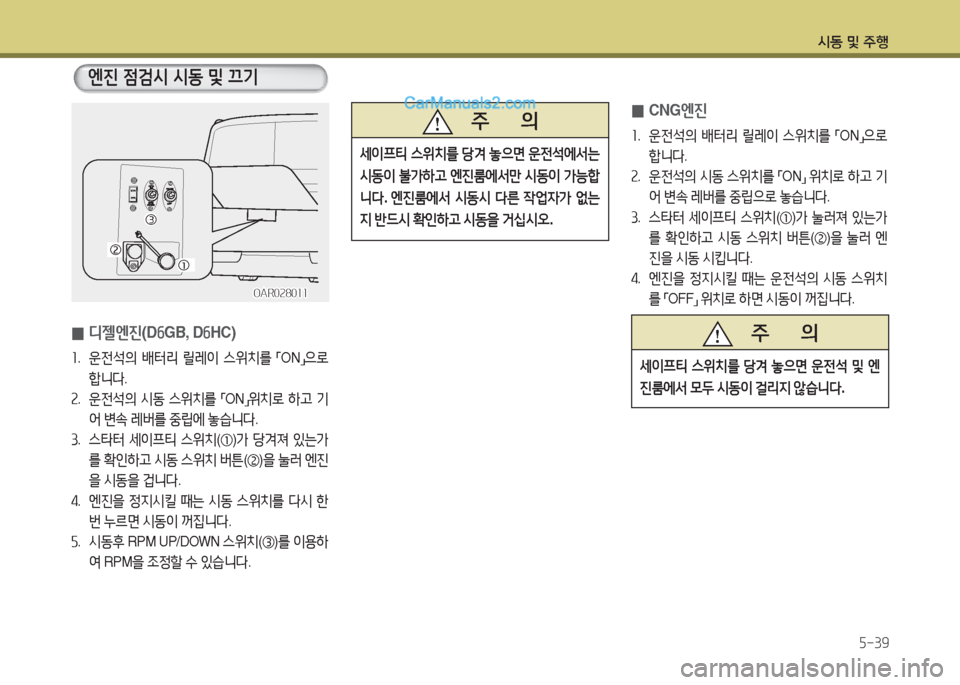

시동 및 주행
5-39
0CNG엔진
1. 운전석의 배터리 릴레이 스위치를 「ON」으로
합니다.
2. 운전석의 시동 스위치를 「ON」 위치로 하고 기
어 변속 레버를 중립으로 놓습니다.
3. 스타터 세이프티 스위치(①)가 눌러져 있는가
를 확인하고 시동 스위치 버튼(②)을 눌러 엔
진을 시동 시킵니다.
4. 엔진을 정지시킬 때는 운전석의 시동 스위치
를 「OFF」 위치로 하면 시동이 꺼집니다.
0디젤엔진(D6GB, D6HC)
1. 운전석의 배터리 릴레이 스위치를 「ON」으로
합니다.
2. 운전석의 시동 스위치를 「ON」위치로 하고 기
어 변속 레버를 중립에 놓습니다.
3. 스타터 세이프티 스위치(①)가 당겨져 있는가
를 확인하고 시동 스위치 버튼(②)을 눌러 엔진
을 시동을 겁니다.
4. 엔진을 정지시킬 때는 시동 스위치를 다시 한
번 누르면 시동이 꺼집니다.
5. 시동후 RPM UP/DOWN 스위치(③)를 이용하
여 RPM을 조정할 수 있습니다.
OAR028011OAR028011
①①②②
③③
엔진 점검시 시동 및 끄기
주 의
세이프티 스위치를 당겨 놓으면 운전석에서는
시동이 불가하고 엔진룸에서만 시동이 가능합
니다. 엔진룸에서 시동시 다른 작업자가 없는
지 반드시 확인하고 시동을 거십시오.
주 의
세이프티 스위치를 당겨 놓으면 운전석 및 엔
진룸에서 모두 시동이 걸리지 않습니다.

시동 및 주행
5-40
(1)(1)(2)(2)
(3)(3)
VTHOM026VTHOM026

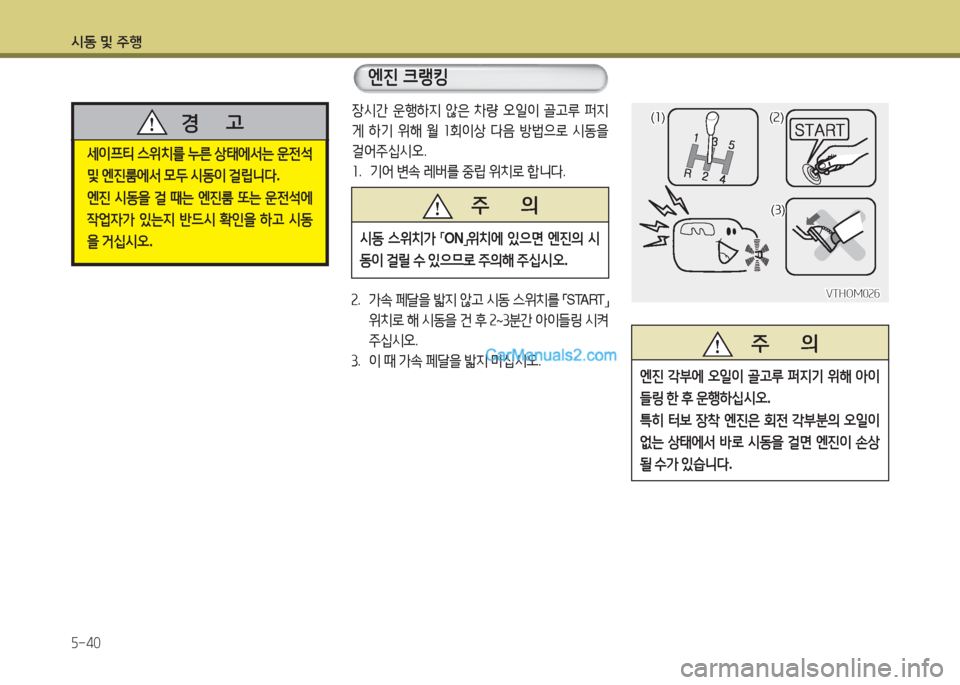

장시간 운행하지 않은 차량 오일이 골고루 퍼지
게 하기 위해 월 1회이상 다음 방법으로 시동을
걸어주십시오.
1. 기어 변속 레버를 중립 위치로 합니다.
2. 가속 페달을 밟지 않고 시동 스위치를 「START」
위치로 해 시동을 건 후 2~3분간 아이들링 시켜
주십시오.
3. 이 때 가속 페달을 밟지 마십시오.
엔진 크랭킹
세이프티 스위치를 누른 상태에서는 운전석
및 엔진룸에서 모두 시동이 걸립니다.
엔진 시동을 걸 때는 엔진룸 또는 운전석에
작업자가 있는지 반드시 확인을 하고 시동
을 거십시오.
경 고
주 의
시동 스위치가 「ON」위치에 있으면 엔진의 시
동이 걸릴 수 있으므로 주의해 주십시오.
주 의
엔진 각부에 오일이 골고루 퍼지기 위해 아이
들링 한 후 운행하십시오.
특히 터보 장착 엔진은 회전 각부분의 오일이
없는 상태에서 바로 시동을 걸면 엔진이 손상
될 수가 있습니다.

시동 및 주행
5-41

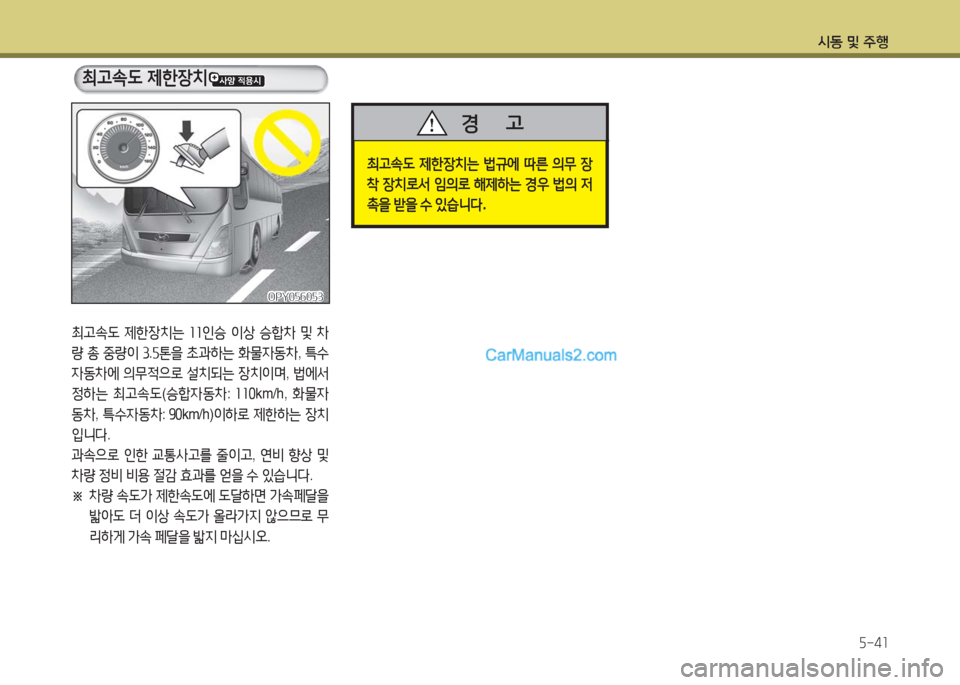

최고속도 제한장치는 법규에 따른 의무 장
착 장치로서 임의로 해제하는 경우 법의 저
촉을 받을 수 있습니다.
경 고
최고속도 제한장치
최고속도 제한장치는 11인승 이상 승합차 및 차
량 총 중량이 3.5톤을 초과하는 화물자동차, 특수
자동차에 의무적으로 설치되는 장치이며, 법에서
정하는 최고속도(승합자동차: 110km/h, 화물자
동차, 특수자동차: 90km/h)이하로 제한하는 장치
입니다.
과속으로 인한 교통사고를 줄이고, 연비 향상 및
차량 정비 비용 절감 효과를 얻을 수 있습니다.
※ 차량 속도가 제한속도에 도달하면 가속페달을
밟아도 더 이상 속도가 올라가지 않으므로 무
리하게 가속 페달을 밟지 마십시오.
OPY056053OPY056053

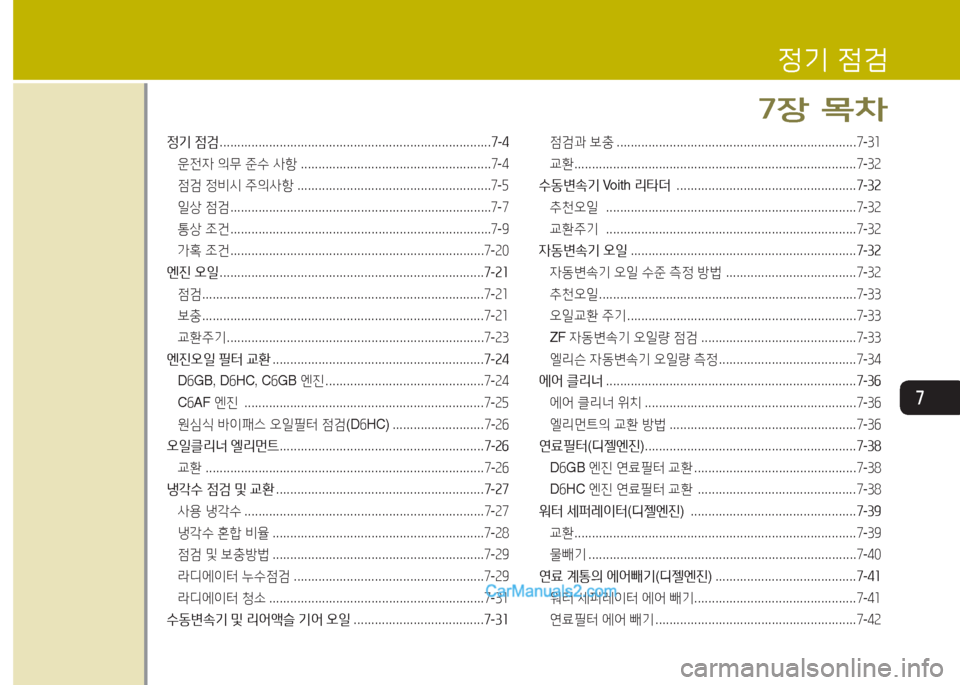

7
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
운전자 의무 준수 사항 ......................................................7-4
점검 정비시 주의사항 .......................................................7-5
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7
통상 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-9
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-20
엔진 오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
점검 ................................................................................7-21
보충 ................................................................................7-21
교환주기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
엔진오일 필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
D6GB, D6HC, C6GB 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
C6AF 엔진 ....................................................................7-25
원심식 바이패스 오일필터 점검(D6HC) ..........................7-26
오일클리너 엘리먼트 ..........................................................7-26
교환 ...............................................................................7-26
냉각수 점검 및 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-27
사용 냉각수 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-27
냉각수 혼합 비율 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-28
점검 및 보충방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
라디에이터 누수점검 ......................................................7-29
라디에이터 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
수동변속기 및 리어액슬 기어 오일 .....................................7-31
점검과 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
교환 ................................................................................7-32
수동변속기 Voith 리타더 ...................................................7-32
추천오일 .......................................................................7-32
교환주기 .......................................................................7-32
자동변속기 오일 ................................................................7-32
자동변속기 오일 수준 측정 방법 .....................................7-32
추천오일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
오일교환 주기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
ZF 자동변속기 오일량 점검 ............................................7-33
엘리슨 자동변속기 오일량 측정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-34
에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
에어 클리너 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
엘리먼트의 교환 방법 .....................................................7-36
연료필터(디젤엔진) ............................................................7-38
D6GB 엔진 연료필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-38
D6HC 엔진 연료필터 교환 .............................................7-38
워터 세퍼레이터(디젤엔진) ...............................................7-39
교환 ................................................................................7-39
물빼기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
연료 계통의 에어빼기(디젤엔진) ........................................7-41
워터 세퍼레이터 에어 빼기 ..............................................7-41
연료필터 에어 빼기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
정기 점검
7장 목차

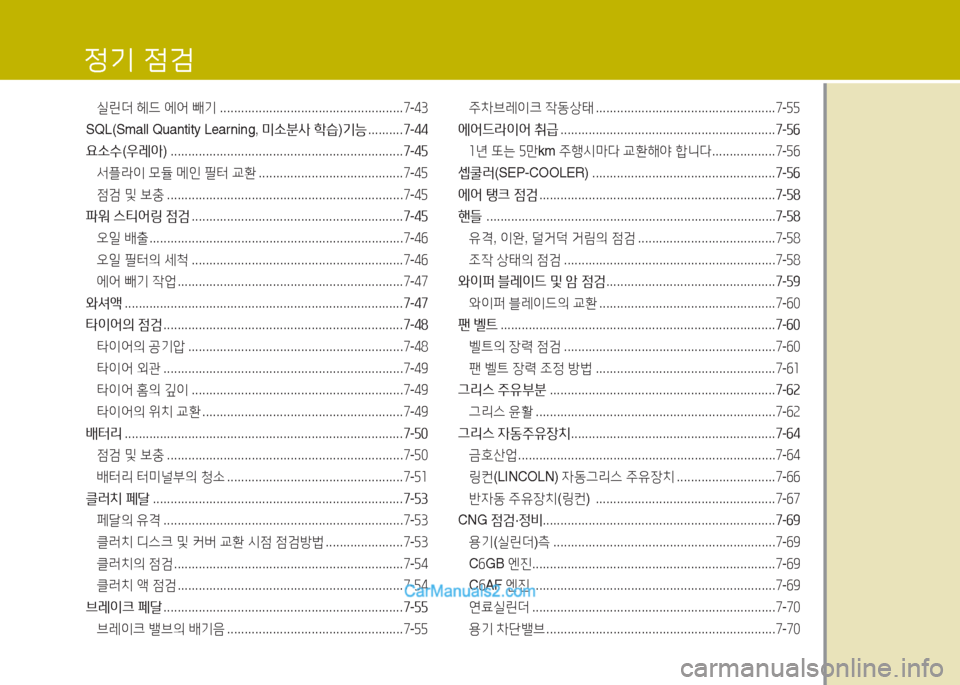

실린더 헤드 에어 빼기 ....................................................7-43
SQL(Small Quantity Learning, 미소분사 학습)기능 . . . . . . . . . .7-44
요소수(우레아) ..................................................................7-45
서플라이 모듈 메인 필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
파워 스티어링 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
오일 배출 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-46
오일 필터의 세척 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-46
에어 빼기 작업 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
와셔액 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-47
타이어의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
타이어의 공기압 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
타이어 외관 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
타이어 홈의 깊이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
타이어의 위치 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-49
배터리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
배터리 터미널부의 청소 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-51
클러치 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-53
페달의 유격 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-53
클러치 디스크 및 커버 교환 시점 점검방법 . . . . . . . . . . . . . . . . . . . . . .7-53
클러치의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-54
클러치 액 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-54
브레이크 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-55
브레이크 밸브의 배기음 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-55
주차브레이크 작동상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-55
에어드라이어 취급 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
1년 또는 5만km 주행시마다 교환해야 합니다 ..................7-56
셉쿨러(SEP-COOLER) ....................................................7-56
에어 탱크 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
핸들 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
유격, 이완, 덜거덕 거림의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
조작 상태의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
와이퍼 블레이드 및 암 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59
와이퍼 블레이드의 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-60
팬 벨트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-60
벨트의 장력 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-60
팬 벨트 장력 조정 방법 ...................................................7-61
그리스 주유부분 ................................................................7-62
그리스 윤활 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-62
그리스 자동주유장치 ..........................................................7-64
금호산업 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-64
링컨(LINCOLN) 자동그리스 주유장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-66
반자동 주유장치(링컨) ...................................................7-67
CNG 점검·정비..................................................................7-69
용기(실린더)측 ...............................................................7-69
C6GB 엔진 .....................................................................7-69
C6AF 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-69
연료실린더 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-70
용기 차단밸브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-70
정기 점검

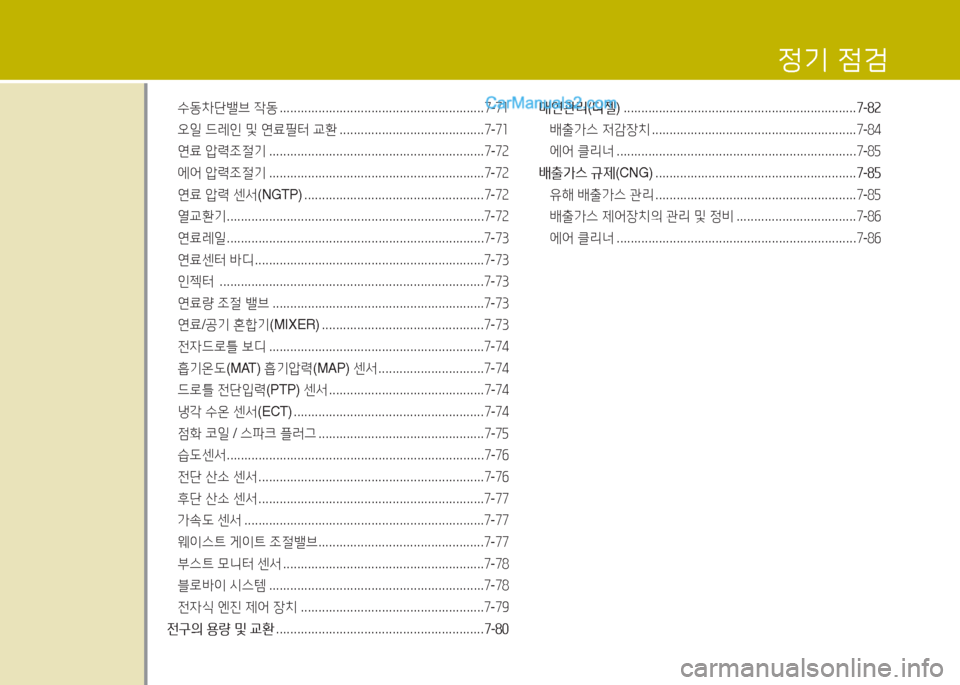

수동차단밸브 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-71
오일 드레인 및 연료필터 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-71
연료 압력조절기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-72
에어 압력조절기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-72
연료 압력 센서(NGTP) ...................................................7-72
열교환기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-72
연료레일 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-73
연료센터 바디 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-73
인젝터 ...........................................................................7-73
연료량 조절 밸브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-73
연료/공기 혼합기(MIXER) ..............................................7-73
전자드로틀 보디 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-74
흡기온도(MAT) 흡기압력(MAP) 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-74
드로틀 전단입력(PTP) 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-74
냉각 수온 센서(ECT) ......................................................7-74
점화 코일 / 스파크 플러그 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-75
습도센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-76
전단 산소 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-76
후단 산소 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-77
가속도 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-77
웨이스트 게이트 조절밸브 ...............................................7-77
부스트 모니터 센서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-78
블로바이 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-78
전자식 엔진 제어 장치 ....................................................7-79
전구의 용량 및 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-80
매연관리(디젤) ..................................................................7-82
배출가스 저감장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-84
에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-85
배출가스 규제(CNG) .........................................................7-85
유해 배출가스 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-85
배출가스 제어장치의 관리 및 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-86
에어 클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-86
정기 점검

정기 점검
7-4

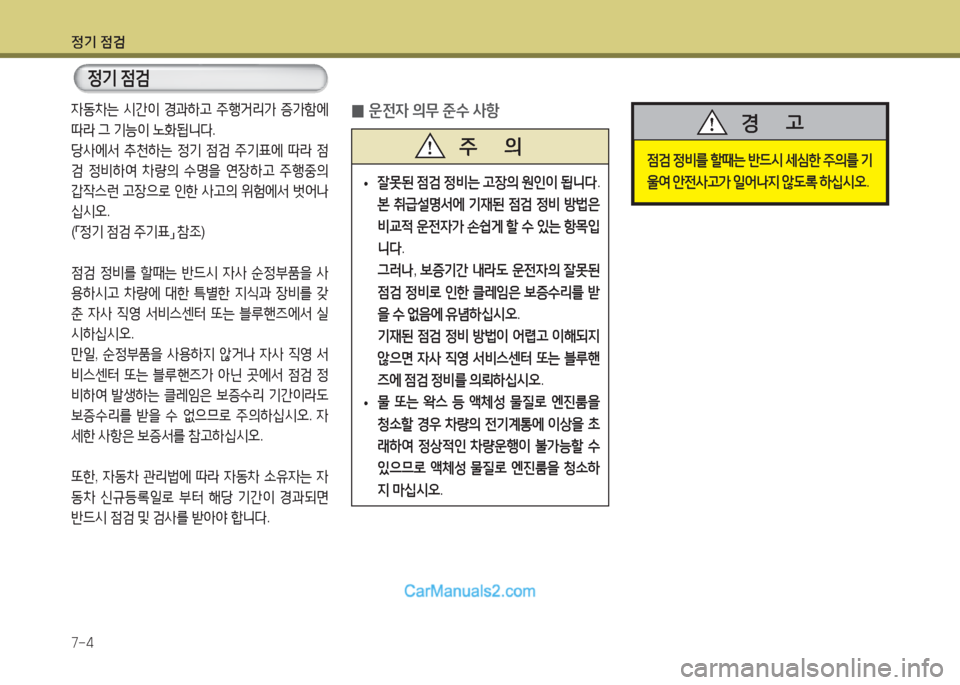

정기 점검
자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 노화됩니다.
당사에서 추천하는 정기 점검 주기표에 따라 점
검 정비하여 차량의 수명을 연장하고 주행중의
갑작스런 고장으로 인한 사고의 위험에서 벗어나
십시오.
(「정기 점검 주기표」 참조)
점검 정비를 할때는 반드시 자사 순정부품을 사
용하시고 차량에 대한 특별한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 자사 직영 서
비스센터 또는 블루핸즈가 아닌 곳에서 점검 정
비하여 발생하는 클레임은 보증수리 기간이라도
보증수리를 받을 수 없으므로 주의하십시오. 자
세한 사항은 보증서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
0운전자 의무 준수 사항
•잘못된 점검 정비는 고장의 원인이 됩니다.
본 취급설명서에 기재된 점검 정비 방법은
비교적 운전자가 손쉽게 할 수 있는 항목입
니다.
그러나, 보증기간 내라도 운전자의 잘못된
점검 정비로 인한 클레임은 보증수리를 받
을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되지
않으면 자사 직영 서비스센터 또는 블루핸
즈에 점검 정비를 의뢰하십시오.
•물 또는 왁스 등 액체성 물질로 엔진룸을
청소할 경우 차량의 전기계통에 이상을 초
래하여 정상적인 차량운행이 불가능할 수
있으므로 액체성 물질로 엔진룸을 청소하
지 마십시오.
주 의점검 정비를 할때는 반드시 세심한 주의를 기
울여 안전사고가 일어나지 않도록 하십시오.
경 고

정기 점검
7-5

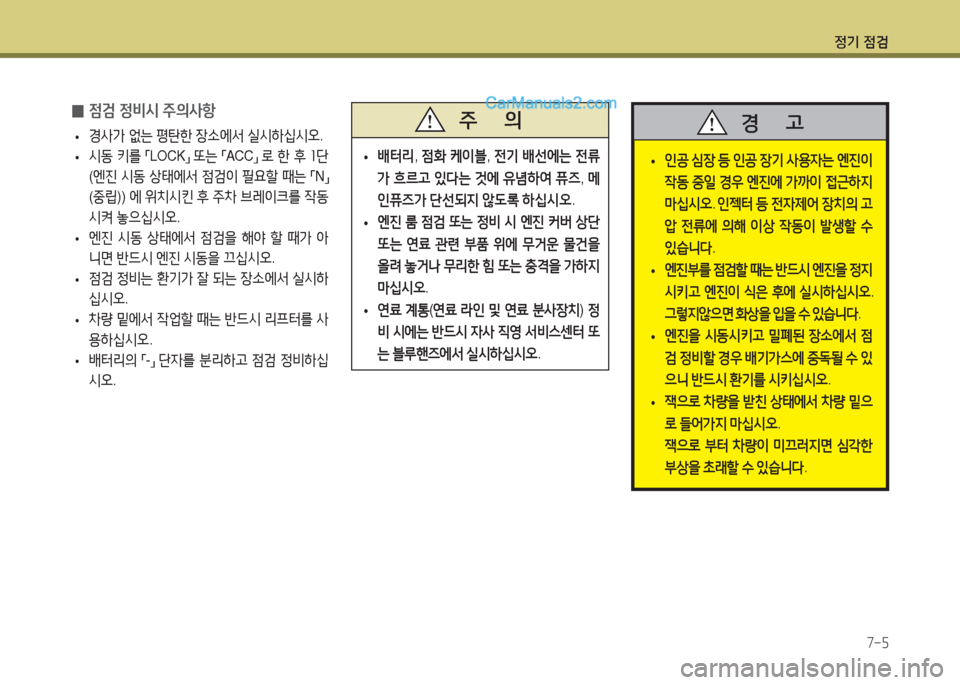

0점검 정비시 주의사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•시동 키를 「LOCK」 또는 「ACC」 로 한 후 1단
(엔진 시동 상태에서 점검이 필요할 때는 「N」
(중립)) 에 위치시킨 후 주차 브레이크를 작동
시켜 놓으십시오.
•엔진 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 엔진 시동을 끄십시오.
•점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
•배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
•배터리, 점화 케이블, 전기 배선에는 전류
가 흐르고 있다는 것에 유념하여 퓨즈, 메
인퓨즈가 단선되지 않도록 하십시오.
•엔진 룸 점검 또는 정비 시 엔진 커버 상단
또는 연료 관련 부품 위에 무거운 물건을
올려 놓거나 무리한 힘 또는 충격을 가하지
마십시오.
•연료 계통(연료 라인 및 연료 분사장치) 정
비 시에는 반드시 자사 직영 서비스센터 또
는 블루핸즈에서 실시하십시오.
주 의
•인공 심장 등 인공 장기 사용자는 엔진이
작동 중일 경우 엔진에 가까이 접근하지
마십시오. 인젝터 등 전자제어 장치의 고
압 전류에 의해 이상 작동이 발생할 수
있습니다.
•엔진부를 점검할 때는 반드시 엔진을 정지
시키고 엔진이 식은 후에 실시하십시오.
그렇지않으면 화상을 입을 수 있습니다.
•엔진을 시동시키고 밀폐된 장소에서 점
검 정비할 경우 배기가스에 중독될 수 있
으니 반드시 환기를 시키십시오.
•잭으로 차량을 받친 상태에서 차량 밑으
로 들어가지 마십시오.
잭으로 부터 차량이 미끄러지면 심각한
부상을 초래할 수 있습니다.
경 고

정기 점검
7-6

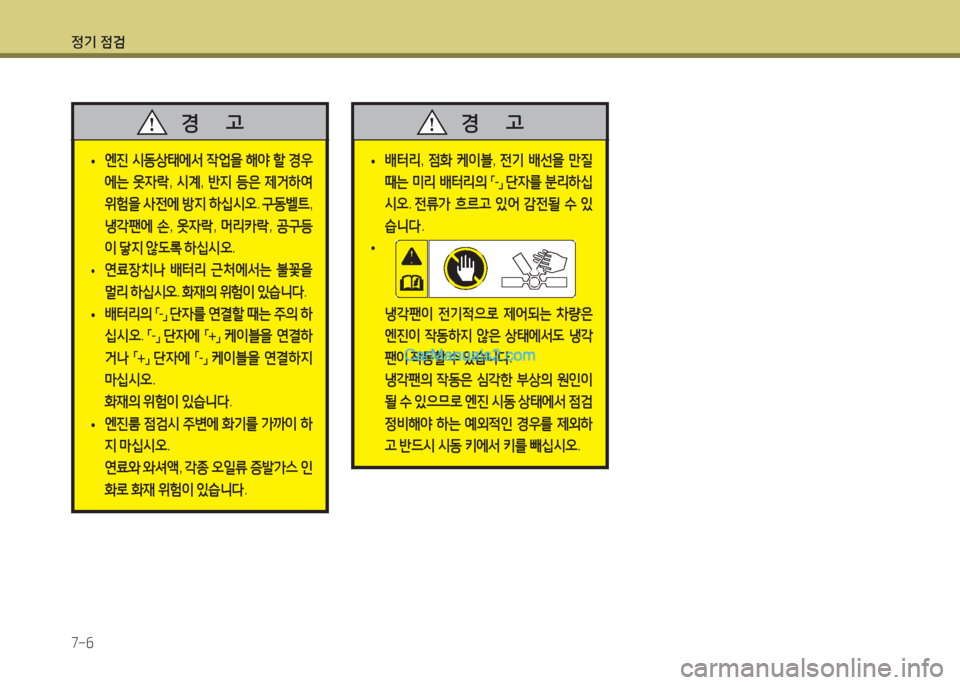

•배터리, 점화 케이블, 전기 배선을 만질
때는 미리 배터리의 「-」 단자를 분리하십
시오. 전류가 흐르고 있어 감전될 수 있
습니다.
•
냉각팬이 전기적으로 제어되는 차량은
엔진이 작동하지 않은 상태에서도 냉각
팬이 작동할 수 있습니다.
냉각팬의 작동은 심각한 부상의 원인이
될 수 있으므로 엔진 시동 상태에서 점검
정비해야 하는 예외적인 경우를 제외하
고 반드시 시동 키에서 키를 빼십시오.
경 고
•엔진 시동상태에서 작업을 해야 할 경우
에는 옷자락, 시계, 반지 등은 제거하여
위험을 사전에 방지 하십시오. 구동벨트,
냉각팬에 손, 옷자락, 머리카락, 공구등
이 닿지 않도록 하십시오.
•연료장치나 배터리 근처에서는 불꽃을
멀리 하십시오. 화재의 위험이 있습니다.
•배터리의 「-」 단자를 연결할 때는 주의 하
십시오. 「-」 단자에 「+」 케이블을 연결하
거나 「+」 단자에 「-」 케이블을 연결하지
마십시오.
화재의 위험이 있습니다.
•엔진룸 점검시 주변에 화기를 가까이 하
지 마십시오.
연료와 와셔액, 각종 오일류 증발가스 인
화로 화재 위험이 있습니다.
경 고
