Hyundai Super Aero City 2016 슈퍼 에어로시티 - 사용 설명서 (in Korean)

정기 점검

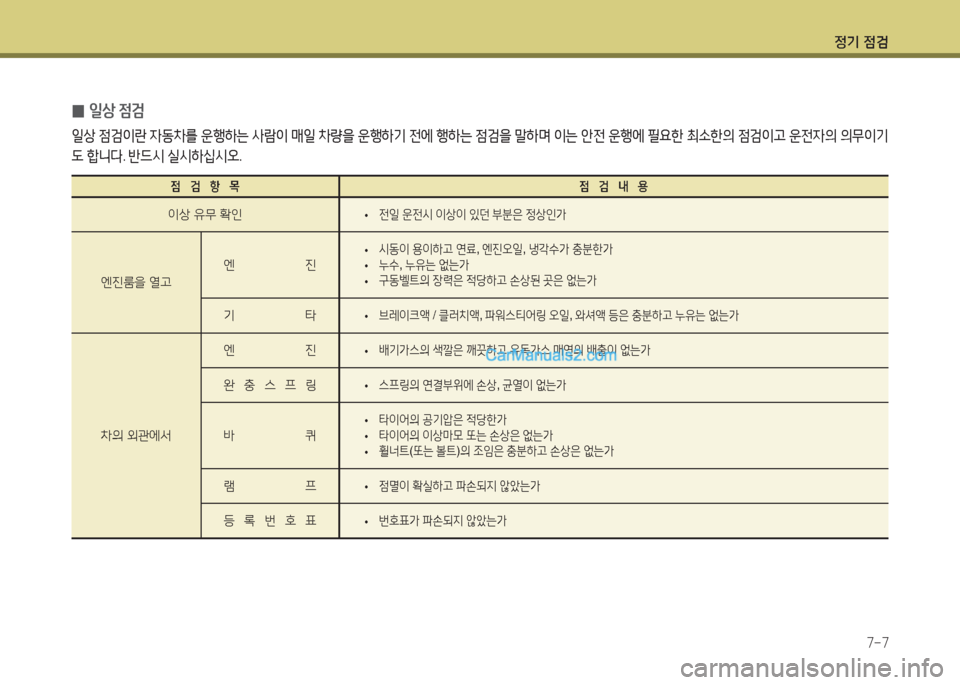

7-7
0일상 점검
일상 점검이란 자동차를 운행하는 사람이 매일 차량을 운행하기 전에 행하는 점검을 말하며 이는 안전 운행에 필요한 최소한의 점검이고 운전자의 의무이기
도 합니다. 반드시 실시하십시오.
점 검 항 목 점 검 내 용
이상 유무 확인 •전일 운전시 이상이 있던 부분은 정상인가
엔진룸을 열고
엔 진 •시동이 용이하고 연료, 엔진오일, 냉각수가 충분한가
•누수, 누유는 없는가
•구동벨트의 장력은 적당하고 손상된 곳은 없는가
기 타 •브레이크액 / 클러치액, 파워스티어링 오일, 와셔액 등은 충분하고 누유는 없는가
차의 외관에서
엔 진 •배기가스의 색깔은 깨끗하고 유독가스 매연의 배출이 없는가
완 충 스 프 링 •스프링의 연결부위에 손상, 균열이 없는가
바 퀴 •타이어의 공기압은 적당한가
•타이어의 이상마모 또는 손상은 없는가
•휠너트(또는 볼트)의 조임은 충분하고 손상은 없는가
램 프 •점멸이 확실하고 파손되지 않았는가
등 록 번 호 표 •번호표가 파손되지 않았는가

정기 점검

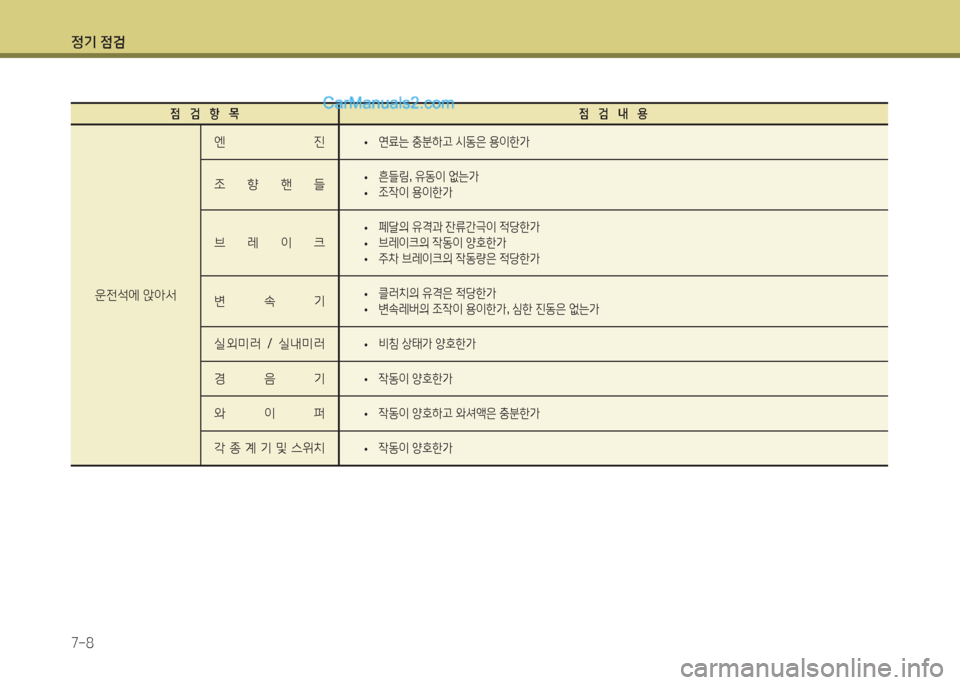

7-8
점 검 항 목 점 검 내 용
운전석에 앉아서
엔 진 •연료는 충분하고 시동은 용이한가
조 향 핸 들 •흔들림, 유동이 없는가
•조작이 용이한가
브 레 이 크 •페달의 유격과 잔류간극이 적당한가
•브레이크의 작동이 양호한가
•주차 브레이크의 작동량은 적당한가
변 속 기 •클러치의 유격은 적당한가
•변속레버의 조작이 용이한가, 심한 진동은 없는가
실외미러 / 실내미러 •비침 상태가 양호한가
경 음 기 •작동이 양호한가
와 이 퍼 •작동이 양호하고 와셔액은 충분한가
각 종 계 기 및 스위치 •작동이 양호한가

정기 점검

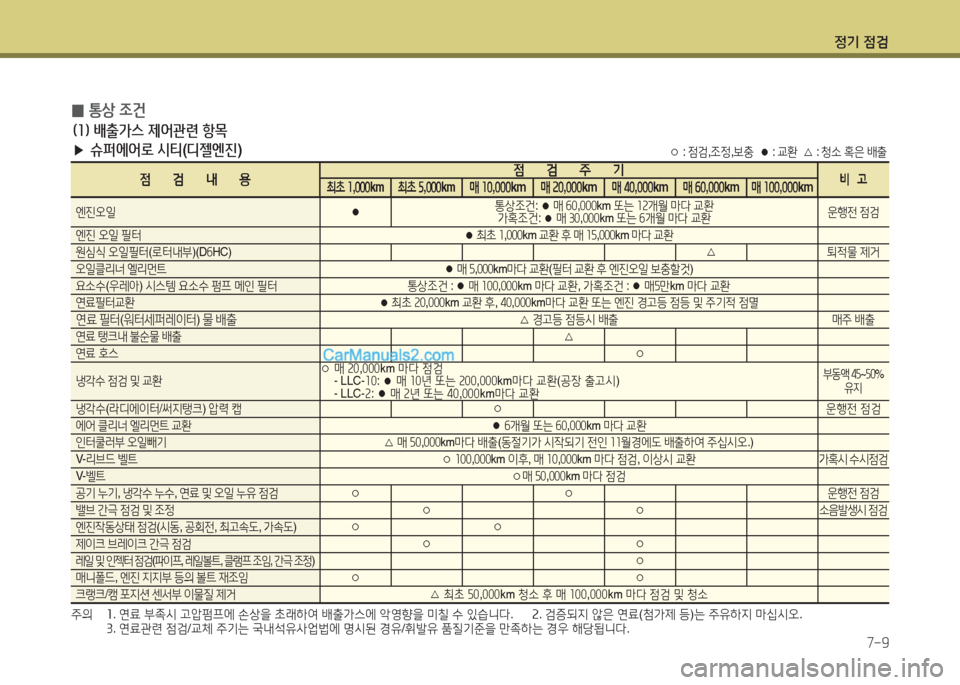

7-9
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출
(1) 배출가스 제어관련 항목
▶슈퍼에어로 시티(디젤엔진)
0통상 조건
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
엔진오일●통상조건: ● 매 60,000km 또는 12개월 마다 교환가혹조건: ● 매 30,000km 또는 6개월 마다 교환운행전 점검
엔진 오일 필터● 최초 1,000km 교환 후 매 15,000km 마다 교환
원심식 오일필터(로터내부)(D6HC)△퇴적물 제거
오일클리너 엘리먼트● 매 5,000km마다 교환(필터 교환 후 엔진오일 보충할것)
요소수(우레아) 시스템 요소수 펌프 메인 필터 통상조건 : ● 매 100,000km 마다 교환, 가혹조건 : ● 매5만km 마다 교환
연료필터교환● 최초 20,000km 교환 후, 40,000km마다 교환 또는 엔진 경고등 점등 및 주기적 점멸
연료 필터(워터세퍼레이터) 물 배출△ 경고등 점등시 배출 매주 배출
연료 탱크내 불순물 배출△
연료 호스 ○
냉각수 점검 및 교환○ 매 20,000km 마다 점검 - LLC-10: ● 매 10년 또는 200,000km마다 교환(공장 출고시) - LLC-2: ● 매 2년 또는 40,000km마다 교환
부동액 45~50% 유지
냉각수(라디에이터/써지탱크) 압력 캡 ○운행전 점검
에어 클리너 엘리먼트 교환● 6개월 또는 60,000km 마다 교환
인터쿨러부 오일빼기△ 매 50,000km마다 배출(동절기가 시작되기 전인 11월경에도 배출하여 주십시오.)
V-리브드 벨트○ 100,000km 이후, 매 10,000km 마다 점검, 이상시 교환 가혹시 수시점검
V-벨트○매 50,000km 마다 점검
공기 누기, 냉각수 누수, 연료 및 오일 누유 점검○○운행전 점검
밸브 간극 점검 및 조정○○소음발생시 점검
엔진작동상태 점검(시동, 공회전, 최고속도, 가속도)○○
제이크 브레이크 간극 점검○○
레일 및 인젝터 점검(파이프, 레일볼트, 클램프 조임, 간극 조정)○
매니폴드, 엔진 지지부 등의 볼트 재조임○○
크랭크/캠 포지션 센서부 이물질 제거△ 최초 50,000km 청소 후 매 100,000km 마다 점검 및 청소
주의 1. 연료 부족시 고압펌프에 손상을 초래하여 배출가스에 악영향을 미칠 수 있습니다. 2. 검증되지 않은 연료(첨가제 등)는 주유하지 마십시오. 3. 연료관련 점검/교체 주기는 국내석유사업법에 명시된 경유/휘발유 품질기준을 만족하는 경우 해당됩니다.

정기 점검

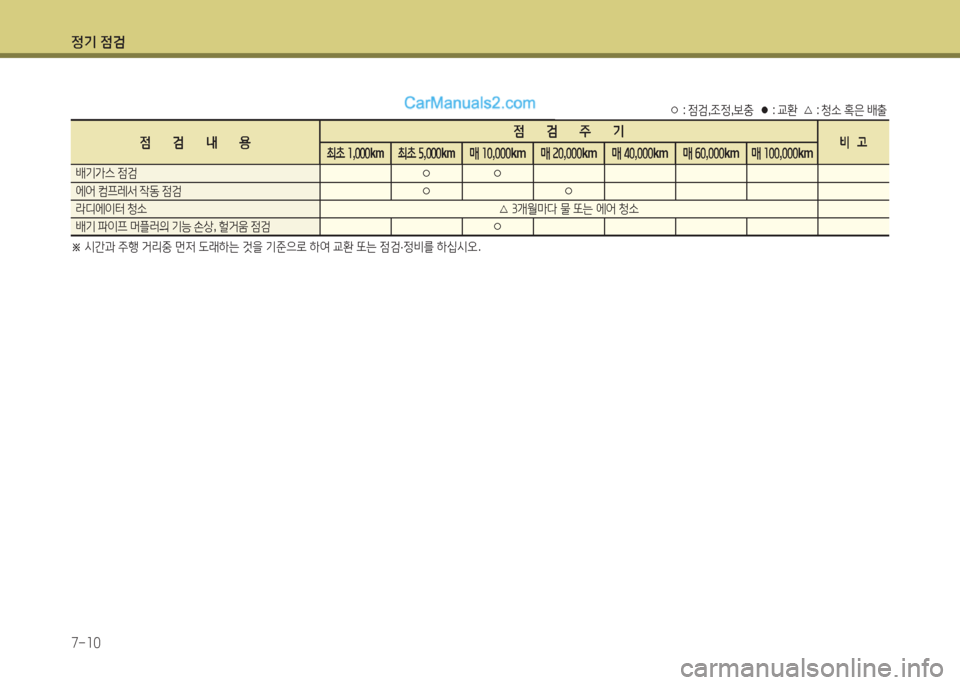

7-10
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
배기가스 점검○○
에어 컴프레서 작동 점검○○
라디에이터 청소△ 3개월마다 물 또는 에어 청소
배기 파이프 머플러의 기능 손상, 헐거움 점검○
※ 시간과 주행 거리중 먼저 도래하는 것을 기준으로 하여 교환 또는 점검·정비를 하십시오.
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출

정기 점검

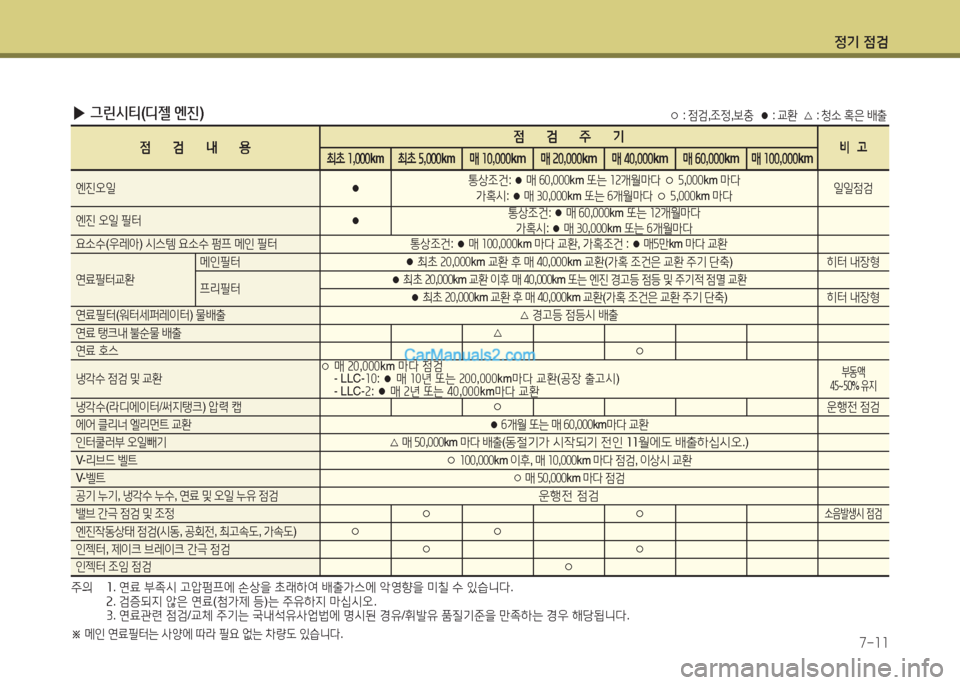

7-11
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출 ▶그린시티(디젤 엔진)
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
엔진오일●통상조건: ● 매 60,000km 또는 12개월마다 ○ 5,000km 마다가혹시: ● 매 30,000km 또는 6개월마다 ○ 5,000km 마다일일점검
엔진 오일 필터●통상조건: ● 매 60,000km 또는 12개월마다가혹시: ● 매 30,000km 또는 6개월마다요소수(우레아) 시스템 요소수 펌프 메인 필터 통상조건: ● 매 100,000km 마다 교환, 가혹조건 : ● 매5만km 마다 교환
연료필터교환
메인필터● 최초 20,000km 교환 후 매 40,000km 교환(가혹 조건은 교환 주기 단축)히터 내장형
프리필터● 최초 20,000km 교환 이후 매 40,000km 또는 엔진 경고등 점등 및 주기적 점멸 교환
● 최초 20,000km 교환 후 매 40,000km 교환(가혹 조건은 교환 주기 단축)히터 내장형
연료필터(워터세퍼레이터) 물배출 △ 경고등 점등시 배출
연료 탱크내 불순물 배출△
연료 호스 ○
냉각수 점검 및 교환○ 매 20,000km 마다 점검 - LLC-10: ● 매 10년 또는 200,000km마다 교환(공장 출고시) - LLC-2: ● 매 2년 또는 40,000km마다 교환
부동액 45~50% 유지
냉각수(라디에이터/써지탱크) 압력 캡 ○운행전 점검
에어 클리너 엘리먼트 교환● 6개월 또는 매 60,000km마다 교환
인터쿨러부 오일빼기△ 매 50,000km 마다 배출(동절기가 시작되기 전인 11월에도 배출하십시오.)
V-리브드 벨트○ 100,000km 이후, 매 10,000km 마다 점검, 이상시 교환
V-벨트○ 매 50,000km 마다 점검
공기 누기, 냉각수 누수, 연료 및 오일 누유 점검운행전 점검
밸브 간극 점검 및 조정○○소음발생시 점검
엔진작동상태 점검(시동, 공회전, 최고속도, 가속도)○○
인젝터, 제이크 브레이크 간극 점검○○
인젝터 조임 점검○
주의 1. 연료 부족시 고압펌프에 손상을 초래하여 배출가스에 악영향을 미칠 수 있습니다. 2. 검증되지 않은 연료(첨가제 등)는 주유하지 마십시오. 3. 연료관련 점검/교체 주기는 국내석유사업법에 명시된 경유/휘발유 품질기준을 만족하는 경우 해당됩니다.
※ 메인 연료필터는 사양에 따라 필요 없는 차량도 있습니다.

정기 점검

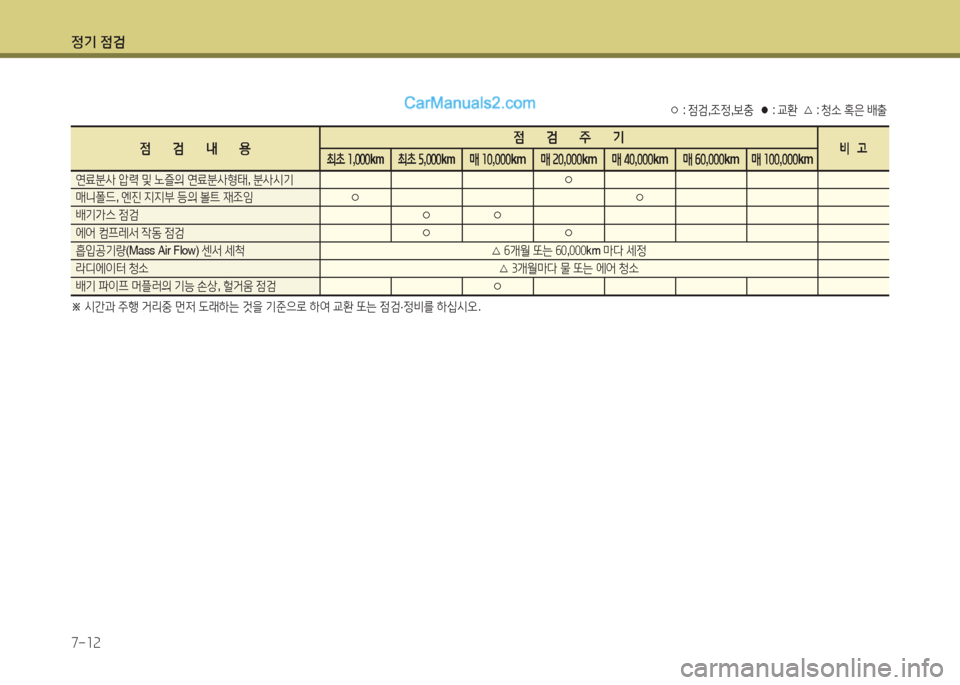

7-12
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
연료분사 압력 및 노즐의 연료분사형태, 분사시기○
매니폴드, 엔진 지지부 등의 볼트 재조임 ○○
배기가스 점검○○
에어 컴프레서 작동 점검○○
흡입공기량(Mass Air Flow) 센서 세척△ 6개월 또는 60,000km 마다 세정
라디에이터 청소△ 3개월마다 물 또는 에어 청소
배기 파이프 머플러의 기능 손상, 헐거움 점검○
※ 시간과 주행 거리중 먼저 도래하는 것을 기준으로 하여 교환 또는 점검·정비를 하십시오.
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출

정기 점검

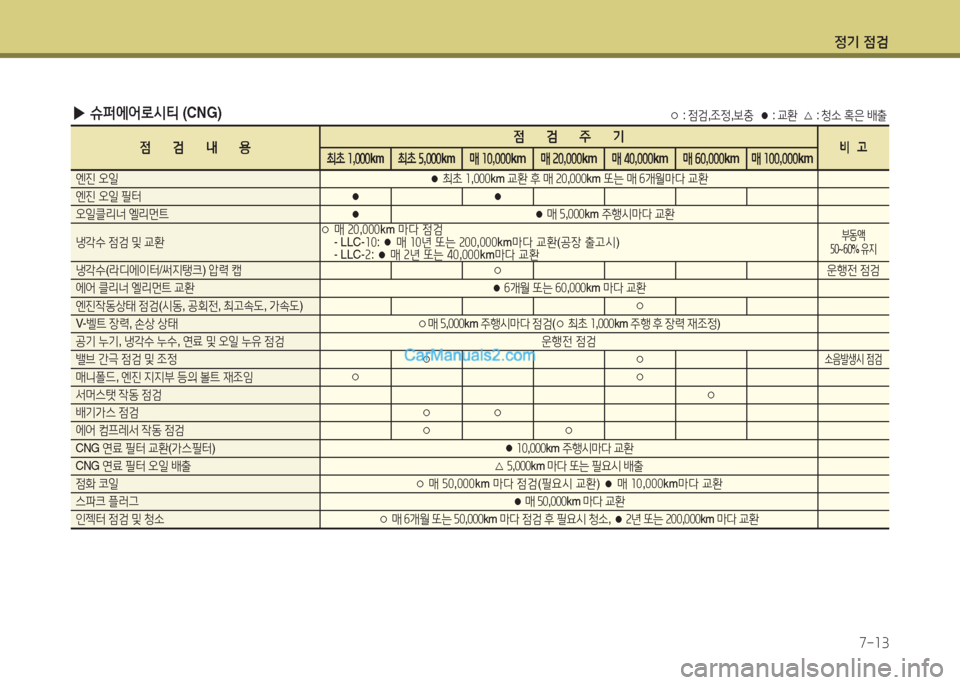

7-13
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출 ▶슈퍼에어로시티 (CNG)
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
엔진 오일 ● 최초 1,000km 교환 후 매 20,000km 또는 매 6개월마다 교환
엔진 오일 필터●●
오일클리너 엘리먼트●● 매 5,000km 주행시마다 교환
냉각수 점검 및 교환○ 매 20,000km 마다 점검 - LLC-10: ● 매 10년 또는 200,000km마다 교환(공장 출고시) - LLC-2: ● 매 2년 또는 40,000km마다 교환
부동액 50~60% 유지
냉각수(라디에이터/써지탱크) 압력 캡 ○운행전 점검
에어 클리너 엘리먼트 교환● 6개월 또는 60,000km 마다 교환
엔진작동상태 점검(시동, 공회전, 최고속도, 가속도)○
V-벨트 장력, 손상 상태○매 5,000km 주행시마다 점검(○ 최초 1,000km 주행 후 장력 재조정)
공기 누기, 냉각수 누수, 연료 및 오일 누유 점검 운행전 점검
밸브 간극 점검 및 조정○○소음발생시 점검
매니폴드, 엔진 지지부 등의 볼트 재조임 ○○
서머스탯 작동 점검○
배기가스 점검○○
에어 컴프레서 작동 점검○○
CNG 연료 필터 교환(가스필터)● 10,000km 주행시마다 교환
CNG 연료 필터 오일 배출△ 5,000km 마다 또는 필요시 배출
점화 코일○ 매 50,000km 마다 점검(필요시 교환) ● 매 10,000km마다 교환
스파크 플러그● 매 50,000km 마다 교환
인젝터 점검 및 청소○ 매 6개월 또는 50,000km 마다 점검 후 필요시 청소, ● 2년 또는 200,000km 마다 교환

정기 점검

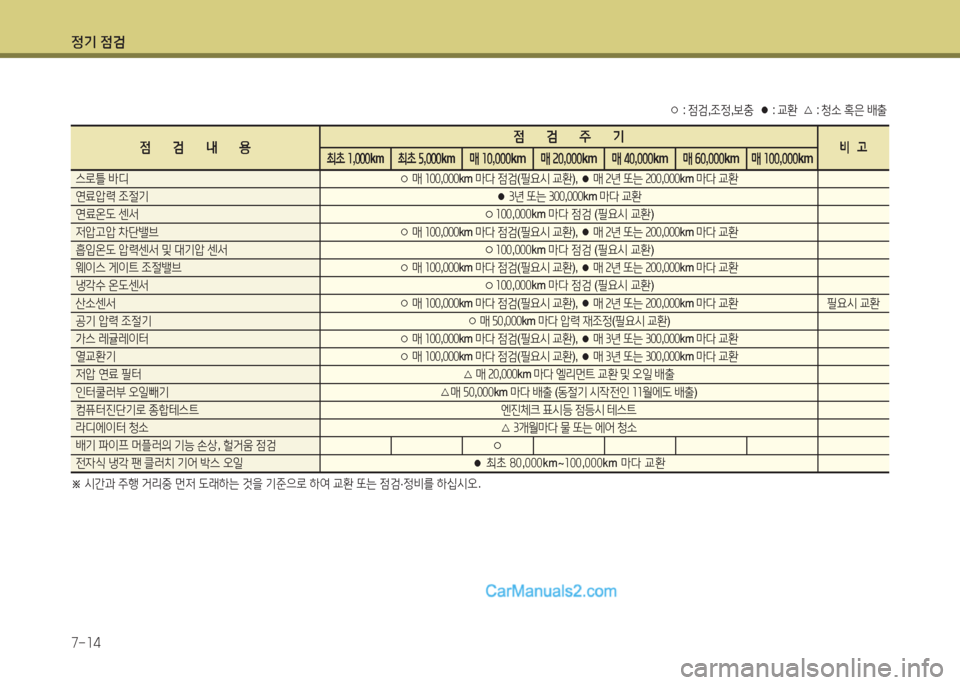

7-14
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
스로틀 바디○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환
연료압력 조절기● 3년 또는 300,000km 마다 교환
연료온도 센서○100,000km 마다 점검 (필요시 교환)
저압고압 차단밸브○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환
흡입온도 압력센서 및 대기압 센서○100,000km 마다 점검 (필요시 교환)
웨이스 게이트 조절밸브○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환
냉각수 온도센서○100,000km 마다 점검 (필요시 교환)
산소센서○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환 필요시 교환
공기 압력 조절기○ 매 50,000km 마다 압력 재조정(필요시 교환)
가스 레귤레이터○ 매 100,000km 마다 점검(필요시 교환), ● 매 3년 또는 300,000km 마다 교환
열교환기○ 매 100,000km 마다 점검(필요시 교환), ● 매 3년 또는 300,000km 마다 교환
저압 연료 필터△ 매 20,000km 마다 엘리먼트 교환 및 오일 배출
인터쿨러부 오일빼기△매 50,000km 마다 배출 (동절기 시작전인 11월에도 배출)
컴퓨터진단기로 종합테스트엔진체크 표시등 점등시 테스트
라디에이터 청소△ 3개월마다 물 또는 에어 청소
배기 파이프 머플러의 기능 손상, 헐거움 점검○
전자식 냉각 팬 클러치 기어 박스 오일 ● 최초 80,000km~100,000km 마다 교환
※ 시간과 주행 거리중 먼저 도래하는 것을 기준으로 하여 교환 또는 점검·정비를 하십시오.
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출

정기 점검

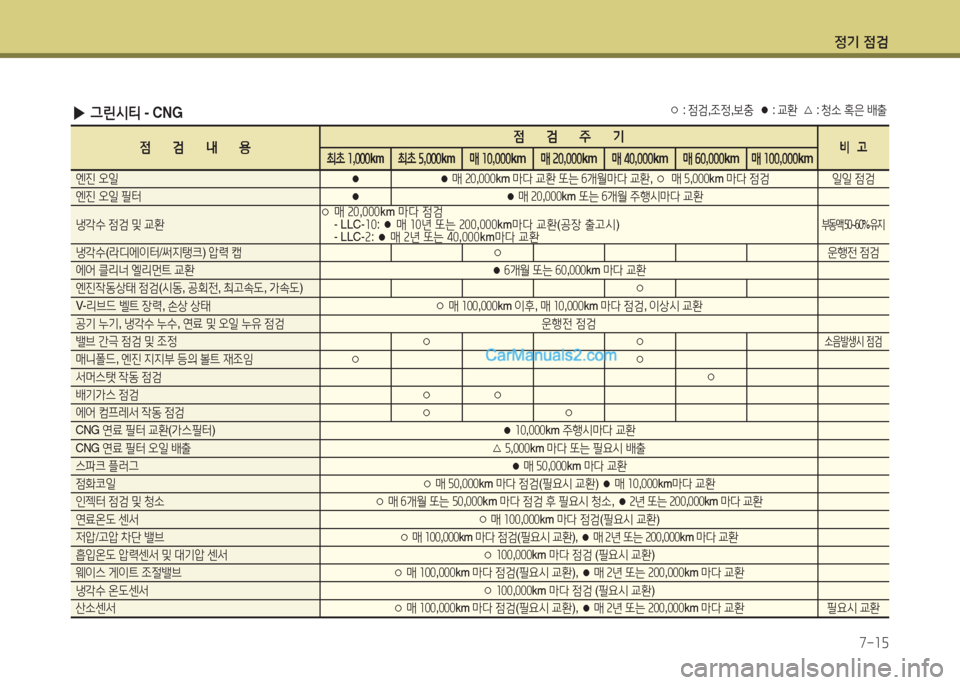

7-15
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출 ▶그린시티 - CNG
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
엔진 오일 ●● 매 20,000km 마다 교환 또는 6개월마다 교환, ○ 매 5,000km 마다 점검 일일 점검
엔진 오일 필터●● 매 20,000km 또는 6개월 주행시마다 교환
냉각수 점검 및 교환○ 매 20,000km 마다 점검 - LLC-10: ● 매 10년 또는 200,000km마다 교환(공장 출고시) - LLC-2: ● 매 2년 또는 40,000km마다 교환부동액 50~60% 유지
냉각수(라디에이터/써지탱크) 압력 캡 ○운행전 점검
에어 클리너 엘리먼트 교환● 6개월 또는 60,000km 마다 교환
엔진작동상태 점검(시동, 공회전, 최고속도, 가속도)○
V-리브드 벨트 장력, 손상 상태○ 매 100,000km 이후, 매 10,000km 마다 점검, 이상시 교환
공기 누기, 냉각수 누수, 연료 및 오일 누유 점검 운행전 점검
밸브 간극 점검 및 조정○○소음발생시 점검
매니폴드, 엔진 지지부 등의 볼트 재조임 ○○
서머스탯 작동 점검○
배기가스 점검○○
에어 컴프레서 작동 점검○○
CNG 연료 필터 교환(가스필터)● 10,000km 주행시마다 교환
CNG 연료 필터 오일 배출△ 5,000km 마다 또는 필요시 배출
스파크 플러그● 매 50,000km 마다 교환
점화코일○ 매 50,000km 마다 점검(필요시 교환) ● 매 10,000km마다 교환
인젝터 점검 및 청소○ 매 6개월 또는 50,000km 마다 점검 후 필요시 청소, ● 2년 또는 200,000km 마다 교환
연료온도 센서○ 매 100,000km 마다 점검(필요시 교환)
저압/고압 차단 밸브○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환
흡입온도 압력센서 및 대기압 센서○ 100,000km 마다 점검 (필요시 교환)
웨이스 게이트 조절밸브○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환
냉각수 온도센서○ 100,000km 마다 점검 (필요시 교환)
산소센서○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환 필요시 교환

정기 점검

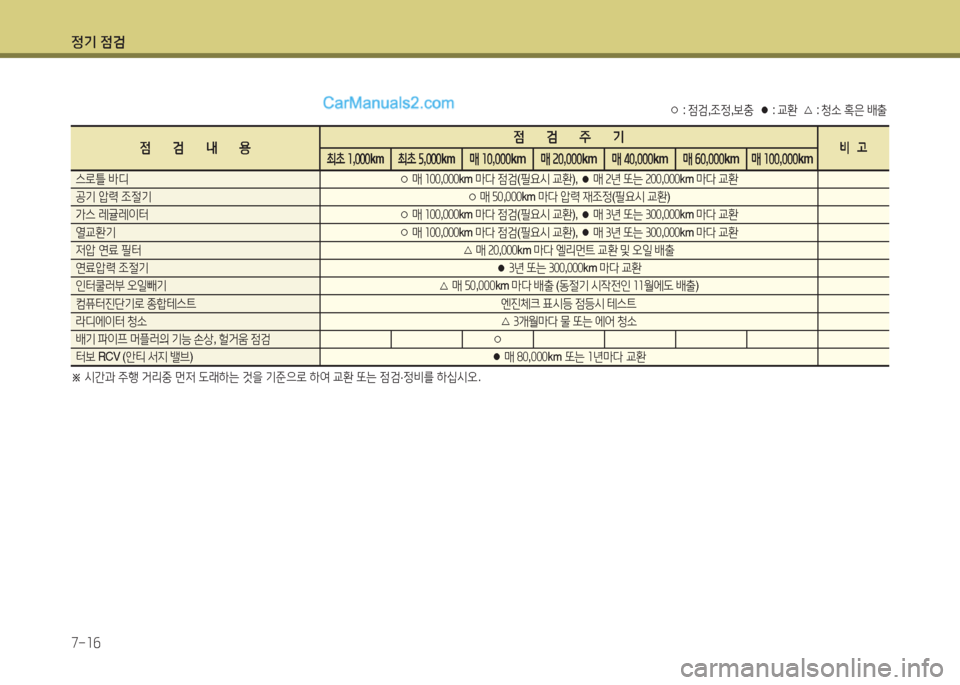

7-16
점검내용점검주기비 고최초 1,000km최초 5,000km매 10,000km매 20,000km매 40,000km매 60,000km매 100,000km
스로틀 바디○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환
공기 압력 조절기○ 매 50,000km 마다 압력 재조정(필요시 교환)
가스 레귤레이터○ 매 100,000km 마다 점검(필요시 교환), ● 매 3년 또는 300,000km 마다 교환
열교환기○ 매 100,000km 마다 점검(필요시 교환), ● 매 3년 또는 300,000km 마다 교환
저압 연료 필터△ 매 20,000km 마다 엘리먼트 교환 및 오일 배출
연료압력 조절기● 3년 또는 300,000km 마다 교환
인터쿨러부 오일빼기△ 매 50,000km 마다 배출 (동절기 시작전인 11월에도 배출)
컴퓨터진단기로 종합테스트 엔진체크 표시등 점등시 테스트
라디에이터 청소△ 3개월마다 물 또는 에어 청소
배기 파이프 머플러의 기능 손상, 헐거움 점검○
터보 RCV (안티 서지 밸브)● 매 80,000km 또는 1년마다 교환
※ 시간과 주행 거리중 먼저 도래하는 것을 기준으로 하여 교환 또는 점검·정비를 하십시오.
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출
