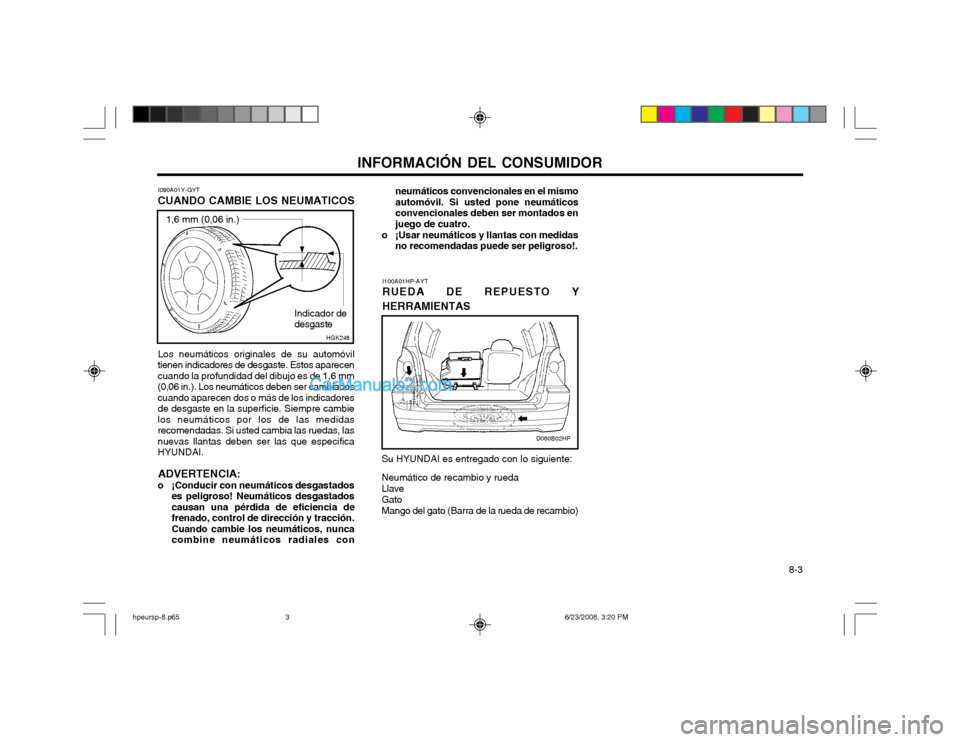

INFORMACIÓN DEL CONSUMIDOR 8-3
I090A01Y-GYT
CUANDO CAMBIE LOS NEUMATICOS
Los neumáticos originales de su automóvil
tienen indicadores de desgaste. Estos aparecen cuando la profundidad del dibujo es de 1,6 mm
(0,06 in.). Los neumáticos deben ser cambiados
cuando aparecen dos o más de los indicadoresde desgaste en la superficie. Siempre cambie
los neumáticos por los de las medidasrecomendadas. Si usted cambia las ruedas, lasnuevas llantas deben ser las que especificaHYUNDAI.
ADVERTENCIA:
o ¡Conducir con neumáticos desgastados es peligroso! Neumáticos desgastadoscausan una pérdida de eficiencia defrenado, control de dirección y tracción.Cuando cambie los neumáticos, nuncacombine neumáticos radiales con
1,6 mm (0,06 in.)
Indicador dedesgasteI100A01HP-AYT RUEDA DE REPUESTO Y HERRAMIENTAS
Su HYUNDAI es entregado con lo siguiente: Neumático de recambio y rueda LlaveGato
Mango del gato (Barra de la rueda de recambio)
D060B02HP
HGK248
neumáticos convencionales en el mismo automóvil. Si usted pone neumáticosconvencionales deben ser montados enjuego de cuatro.
o ¡Usar neumáticos y llantas con medidas no recomendadas puede ser peligroso!.
hpeursp-8.p65 6/23/2008, 3:20 PM
3
Page 142 of 148

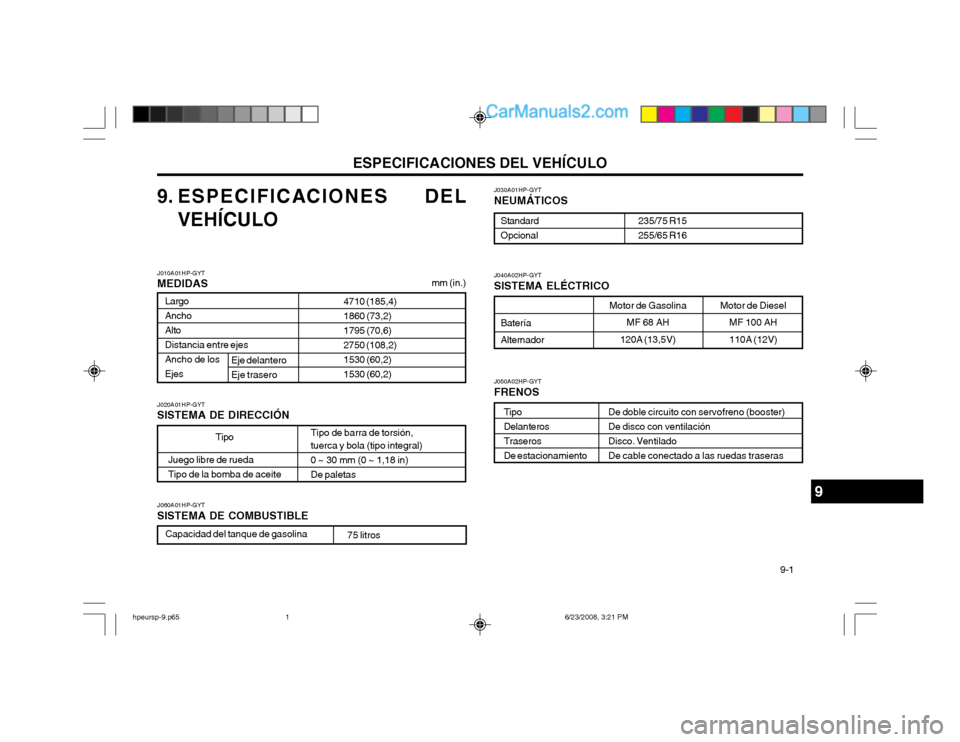

ESPECIFICACIONES DEL VEHÍCULO 9-1
Motor de Gasolina
MF 68 AH
120A (13,5V)
J040A02HP-GYT SISTEMA ELÉCTRICO
9. ESPECIFICACIONES DEL
VEHÍCULO J030A01HP-GYT NEUMÁTICOS
Standard Opcional
235/75 R15255/65 R16
J010A01HP-GYT MEDIDAS mm (in.)
J020A01HP-GYTSISTEMA DE DIRECCIÓN
Tipo de barra de torsión, tuerca y bola (tipo integral) 0 ~ 30 mm (0 ~ 1,18 in)De paletasTipo
Juego libre de rueda Tipo de la bomba de aceite
LargoAnchoAltoDistancia entre ejesAncho de losEjes
Eje delantero Eje trasero
J060A01HP-GYT SISTEMA DE COMBUSTIBLE
Capacidad del tanque de gasolina
75 litros J050A02HP-GYT FRENOS
De doble circuito con servofreno (booster) De disco con ventilaciónDisco. VentiladoDe cable conectado a las ruedas traseras
TipoDelanterosTraserosDe estacionamiento
4710 (185,4)1860 (73,2)1795 (70,6)2750 (108,2)1530 (60,2)1530 (60,2)
Batería Alternador
Motor de Diesel
MF 100 AH 110A (12V)
9
hpeursp-9.p65 6/23/2008, 3:21 PM
1
Page 143 of 148

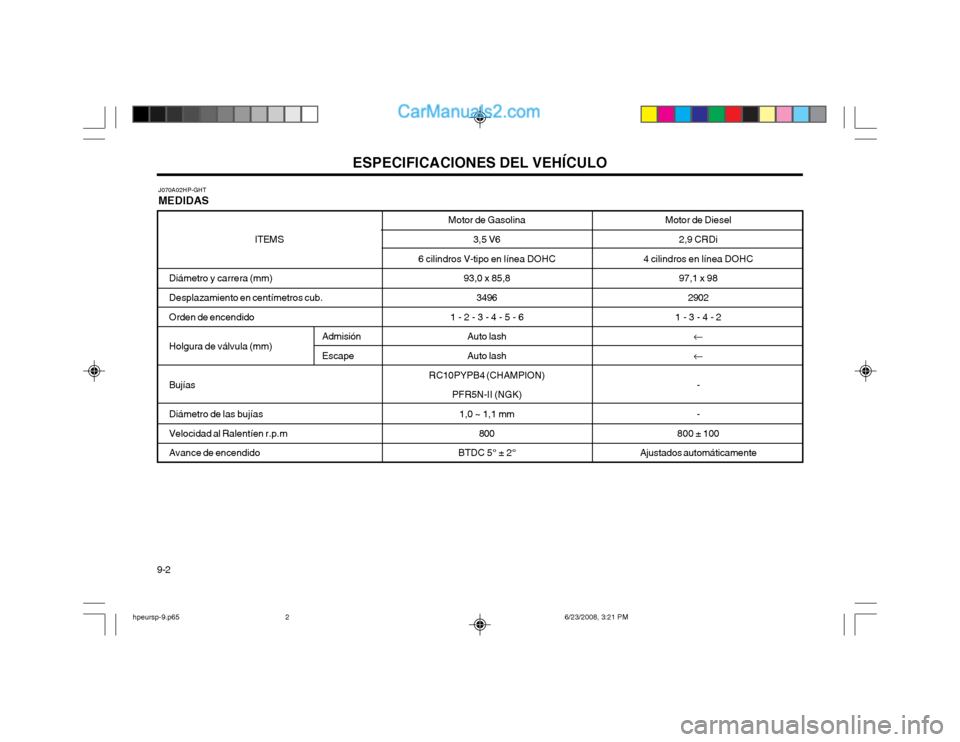

ESPECIFICACIONES DEL VEHÍCULO
9-2 ITEMS
Diámetro y carrera (mm) Desplazamiento en centímetros cub. Orden de encendido Holgura de válvula (mm) Bujías Diámetro de las bujías Velocidad al Ralentíen r.p.m Avance de encendido Motor de Gasolina
3,5 V6
6 cilindros V-tipo en línea DOHC
93,0 x 85,8
3496
1 - 2 - 3 - 4 - 5 - 6 Auto lash Auto lash
RC10PYPB4 (CHAMPION) PFR5N-II (NGK)1,0 ~ 1,1 mm
800
BTDC 5° ± 2° Motor de Diesel
2,9 CRDi
4 cilindros en línea DOHC 97,1 x 98
2902
1 - 3 - 4 - 2
- -
800 ± 100
Ajustados automáticamente
Admisión Escape
J070A02HP-GHT MEDIDAS
hpeursp-9.p65
6/23/2008, 3:21 PM
2
Page 144 of 148

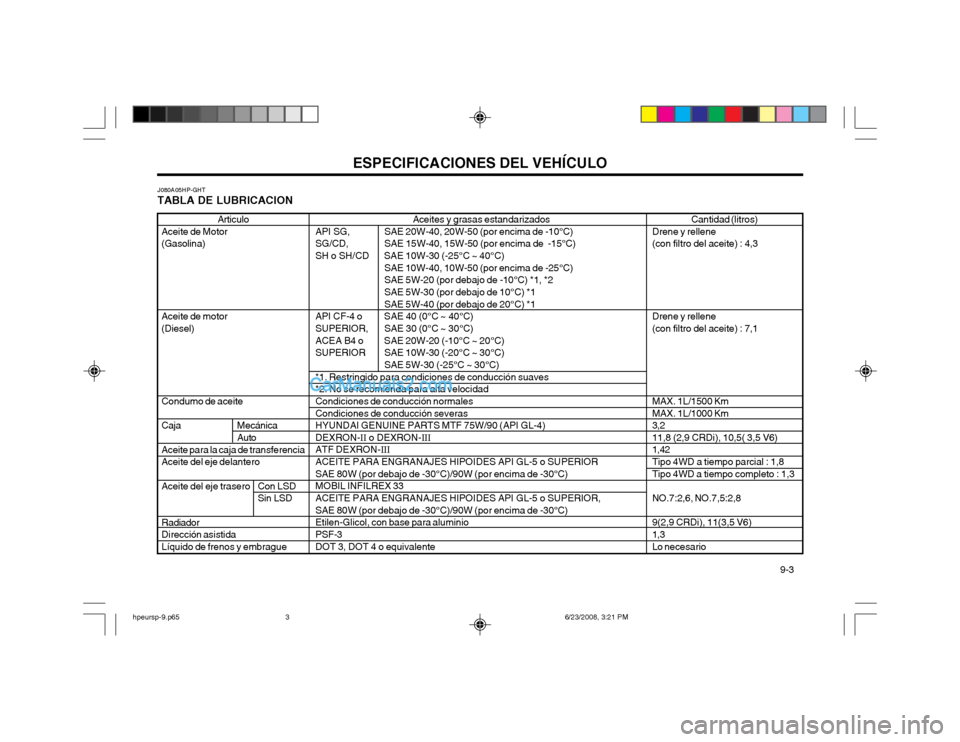

ESPECIFICACIONES DEL VEHÍCULO 9-3
Aceites y grasas estandarizados
API SG, SAE 20W-40, 20W-50 (por encima de -10°C)
SG/CD, SAE 15W-40, 15W-50 (por encima de -15°C)
SH o SH/CD SAE 10W-30 (-25°C ~ 40°C) SAE 10W-40, 10W-50 (por encima de -25°C)SAE 5W-20 (por debajo de -10°C) *1, *2 SAE 5W-30 (por debajo de 10°C) *1 SAE 5W-40 (por debajo de 20°C) *1
API CF-4 o SAE 40 (0°C ~ 40°C)
SUPERIOR, SAE 30 (0°C ~ 30°C)
ACEA B4 o SAE 20W-20 (-10°C ~ 20°C)
SUPERIOR SAE 10W-30 (-20°C ~ 30°C)
SAE 5W-30 (-25°C ~ 30°C)
*1. Restringido para condiciones de conducción suaves*2. No se recomienda para alta velocidad Condiciones de conducción normales Condiciones de conducción severasHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DEXRON- II o DEXRON- III
ATF DEXRON- III
ACEITE PARA ENGRANAJES HIPOIDES API GL-5 o SUPERIORSAE 80W (por debajo de -30°C)/90W (por encima de -30°C) MOBIL INFILREX 33ACEITE PARA ENGRANAJES HIPOIDES API GL-5 o SUPERIOR, SAE 80W (por debajo de -30°C)/90W (por encima de -30°C) Etilen-Glicol, con base para aluminioPSF-3 DOT 3, DOT 4 o equivalente
J080A05HP-GHT TABLA DE LUBRICACION
Articulo
Aceite de Motor (Gasolina) Aceite de motor (Diesel) Condumo de aceite
Caja Mecánica
Auto
Aceite para la caja de transferencia Aceite del eje delantero
Aceite del eje trasero Con LSD Sin LSD
Radiador Dirección asistida Líquido de frenos y embragueCantidad (litros)
Drene y rellene (con filtro del aceite) : 4,3 Drene y rellene (con filtro del aceite) : 7,1 MAX. 1L/1500 Km MAX. 1L/1000 Km3,2 11,8 (2,9 CRDi), 10,5( 3,5 V6) 1,42Tipo 4WD a tiempo parcial : 1,8 Tipo 4WD a tiempo completo : 1,3 NO.7:2,6, NO.7,5:2,8 9(2,9 CRDi), 11(3,5 V6) 1,3 Lo necesario
hpeursp-9.p65 6/23/2008, 3:21 PM
3
Page 145 of 148

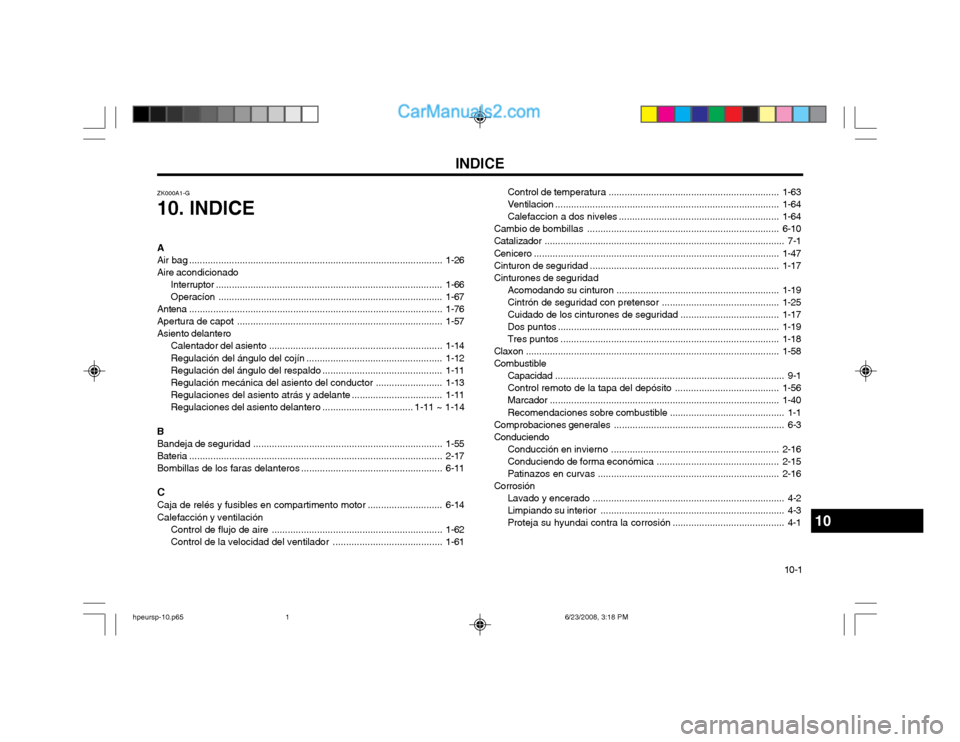

INDICE10-1
Control de temperatura
................................................................ 1-63
Ventilacion .................................................................................... 1-64
Calefaccion a dos niveles ............................ ................................1-64
Cambio de bombillas ........................................................................ 6-10
Catalizador .......................................................................................... 7-1
Cenicero ............................................................................................ 1-47
Cinturon de seguridad ....................................................................... 1-17
Cinturones de seguridad Acomodando su cinturon ............................................................. 1-19
Cintrón de seguridad con pretensor ............................................1-25
Cuidado de los cinturones de seguridad .....................................1-17
Dos puntos ................................................................................... 1-19
Tres pun tos .................................................................................. 1-18
Claxon ............................................................................................... 1-58
Combustible Capacidad ...................................................................................... 9-1
Control remoto de la tapa del depósito ....................................... 1-56
Marcador ...................................................................................... 1-40
Recomendaciones sobre combustible ........................................... 1-1
Comprobaciones generales ................................................................ 6-3
Conduciendo Conducción en invierno . .............................................................. 2-16
Conduciendo de forma económica ..............................................2-15
Patinazos en curvas .................................................................... 2-16
Corrosión Lavado y encerado ........................................................................ 4-2
Limpiando su interior ..................................................................... 4-3
Proteja su hyundai contra la corrosión .......................................... 4-1
ZK000A1-G 10. INDICE A
Air bag ...............................................................................................
1-26
Aire acondicionado
Interruptor ..................................................................................... 1-66
Operacíon .................................................................................... 1-67
Antena ............................................................................................... 1-76
Apertura de capot ............................................................................. 1-57
Asiento delantero Calentador del asiento ................................................................. 1-14
Regulación del ángulo del cojín ................................................... 1-12
Regulación del ángulo del respaldo .............................................1-11
Regulación mecánica del asiento del conductor .........................1-13
Regulaciones del asiento atrás y adelante ..................................1-11
Regulaciones del asiento delantero .................................. 1-11 ~ 1-14
B
Bandeja de seguridad ....................................................................... 1-55
Bateria ............................................................................................... 2-17
Bombillas de los faras delanteros ..................................................... 6-11
C
Caja de relés y fusibles en compartimento motor ............................6-14
Calefacción y ventilación Control de flujo de aire ................................................................ 1-62
Control de la velocidad del ventilador ......................................... 1-61
10
hpeursp-10.p65 6/23/2008, 3:18 PM
1
Page 146 of 148

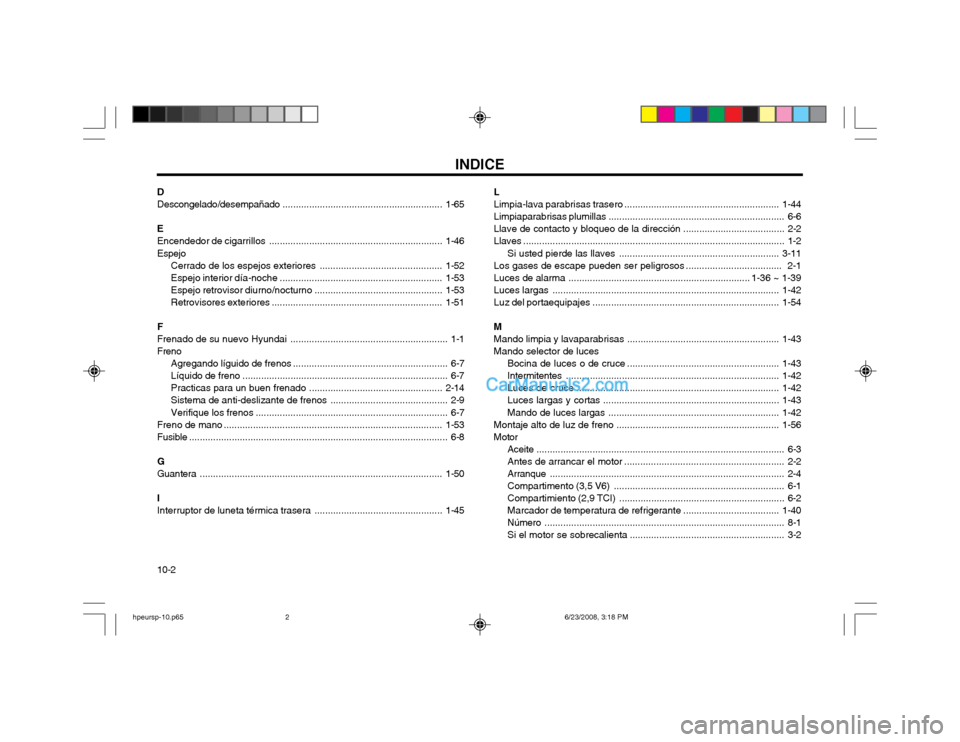

INDICE
10-2
D Descongelado/desempañado
............................................................ 1-65
E
Encendedor de cigarrillos ................................................................. 1-46
Espejo Cerrado de los espejos ext eriores .............................................. 1-52
Espejo interior día-noche ............................................................. 1-53
Espejo retrovisor diurno/nocturno ................................................1-53
Retrovisores exteriores ................................................................ 1-51
FFrenado de su nuevo Hyundai ........................................................... 1-1
Freno Agregando líguido de frenos .......................................................... 6-7
Líquido de freno ............................................................................. 6-7
Practicas para un buen frenado ..................................................2-14
Sistema de anti-deslizante de frenos ............................................ 2-9
Verifique los frenos ........................................................................ 6-7
Freno de mano .................................................................................. 1-53
Fusible ................................................................................................. 6-8
GGuantera ........................................................................................... 1-50
IInterruptor de luneta térmica trasera ................................................1-45LLimpia-lava parabrisas
trasero .......................................................... 1-44
Limpiaparabris as plumillas .................................................................. 6-6
Llave de contacto y bloqueo de la dirección ...................................... 2-2
Llaves .................................................................................................. 1-2
Si usted pierde las llaves ......................... ...................................3-11
Los gases de escape pueden ser peligrosos .................................... 2-1
Luces de alarma .................................................................... 1-36 ~ 1-39
Luces largas ..................................................................................... 1-42
Luz del portaequipajes ...................................................................... 1-54
M
Mando limpia y lavaparabrisas ......................................................... 1-43
Mando selector de luces
Bocina de luces o de cruce ......................................................... 1-43
Intermitentes ................................................................................ 1-42
Luces de cruce ............................................................................ 1-42
Luces largas y cortas .................................................................. 1-43
Mando de luces largas ................................................................ 1-42
Montaje alto de luz de freno ............................................................. 1-56
Motor Aceite ............................................................................................. 6-3
Antes de arrancar el motor ............................................................ 2-2Arranque ........................................................................................ 2-4
Compartimento (3,5 V6) ................................................................ 6-1
Compartimiento (2,9 TCI) .............................................................. 6-2
Marcador de temperatura de refrigerante ....................................1-40
Número .......................................................................................... 8-1
Si el motor se sobrecalienta .......................................................... 3-2
hpeursp-10.p65 6/23/2008, 3:18 PM
2
Page 147 of 148

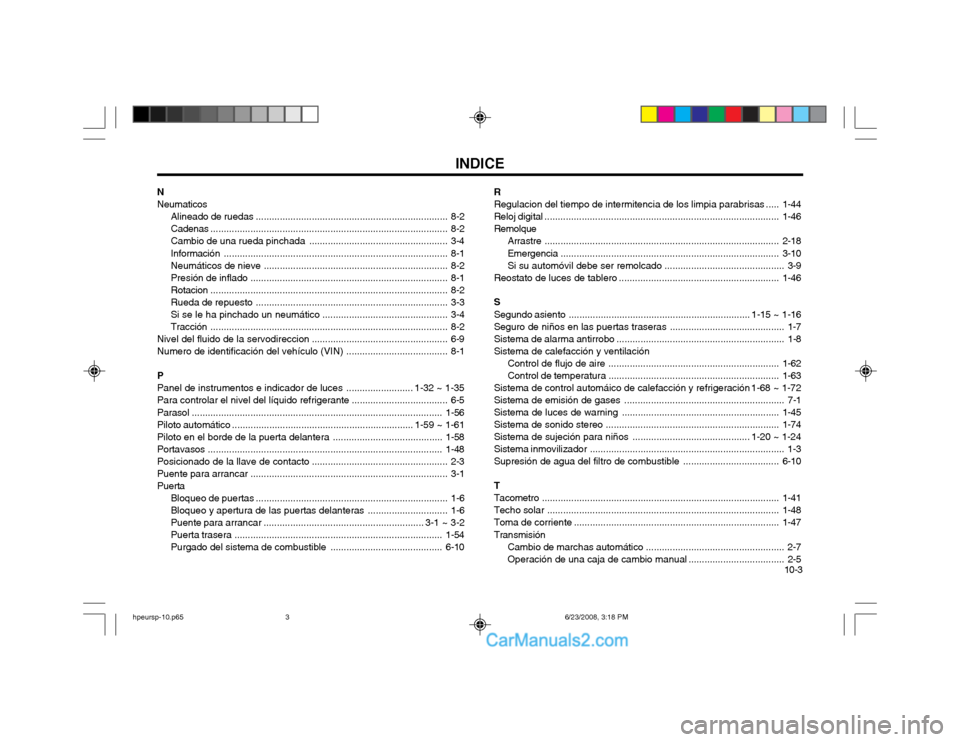

INDICE10-3
R
Regulacion del tiempo de intermitencia de los limpia parabrisas .....
1-44
Reloj digital ........................................................................................ 1-46
Remolque Arrastre ........................................................................................ 2-18
Emergencia .................................................................................. 3-10
Si su automóvil debe ser remolcado ............................................. 3-9
Reostato de luces de tablero ..................... .......................................1-46
S
Segundo asiento .................................................................... 1-15 ~ 1-16
Seguro de niños en las puertas traseras ........................................... 1-7
Sistema de alarma antirrobo . .............................................................. 1-8
Sistema de calefacción y ventilación Control de flujo de aire ................................................................ 1-62
Control de temperatura ................................................................ 1-63
Sistema de control automáico de calefacción y refrigeración 1-68 ~ 1-72
Sistema de emisión de gases ............................ ................................ 7-1
Sistema de luces de warning ........................................................... 1-45
Sistema de sonido stereo ................................................................. 1-74
Sistema de sujeción para niños ............................................ 1-20 ~ 1-24
Sistema inmovilizador ......................................................................... 1-3
Supresión de agua del filtro de combustible ....................................6-10
TTacometro ......................................................................................... 1-41
Techo solar ....................................................................................... 1-48
Toma de corriente ............................................................................. 1-47
Transmisión Cambio de marchas automático .................................................... 2-7
Operación de una caja de cambio manual .................................... 2-5
NNeumaticos
Alineado de ruedas ........................................................................ 8-2
Cadenas ......................................................................................... 8-2
Cambio de una rueda pinchada .................................................... 3-4
Información .................................................................................... 8-1
Neumáticos de nieve ..................................................................... 8-2
Presión de inflado .......................................................................... 8-1
Rotacion ......................................................................................... 8-2
Rueda de repuesto ........................................................................ 3-3
Si se le ha pinchado un neumáti co ............................................... 3-4
Tracción ......................................................................................... 8-2
Nivel del fluido de la servodireccion ................................................... 6-9
Numero de identificación del vehículo (VIN) ...................................... 8-1
PPanel de instrumentos e indicador de luces ......................... 1-32 ~ 1-35
Para controlar el nivel del líquido refrigerante .................................... 6-5
Parasol .............................................................................................. 1-56
Piloto automático .................................................................... 1-59 ~ 1-61
Piloto en el borde de la puerta delantera ......................................... 1-58
Portavasos ........................................................................................ 1-48
Posicionado de la llave de contacto ................................................... 2-3
Puente para arrancar .......................................................................... 3-1
Puerta Bloqueo de puertas ........................................................................ 1-6
Bloqueo y apertura de las puertas delanteras .............................. 1-6
Puente para arrancar ............................................................ 3-1 ~ 3-2Puerta trasera .............................................................................. 1-54
Purgado del sistema de combustible ..........................................6-10
hpeursp-10.p65 6/23/2008, 3:18 PM
3
Page 148 of 148

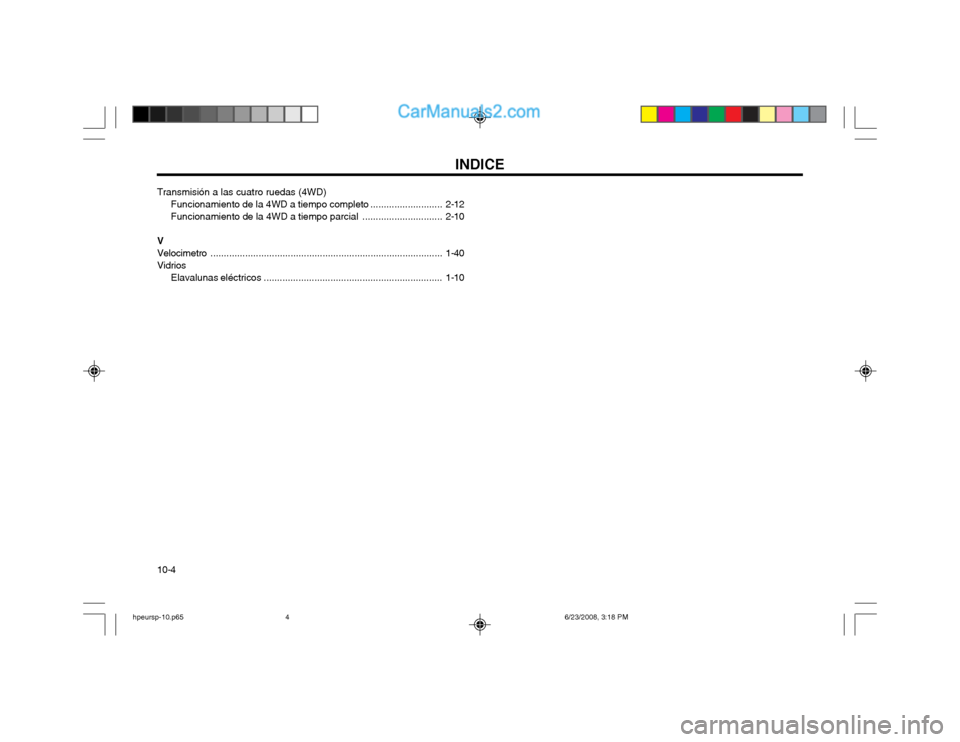

INDICE
10-4
Transmisión a las cuatro ruedas (4WD)
Funcionamiento de la 4WD a tiempo completo ...........................2-12
Funcionamiento de la 4WD a tiempo parcial ..............................2-10
V Velocimetro ....................................................................................... 1-40
Vidrios Elavalunas eléctricos ................................................................... 1-10
hpeursp-10.p65 6/23/2008, 3:18 PM
4
