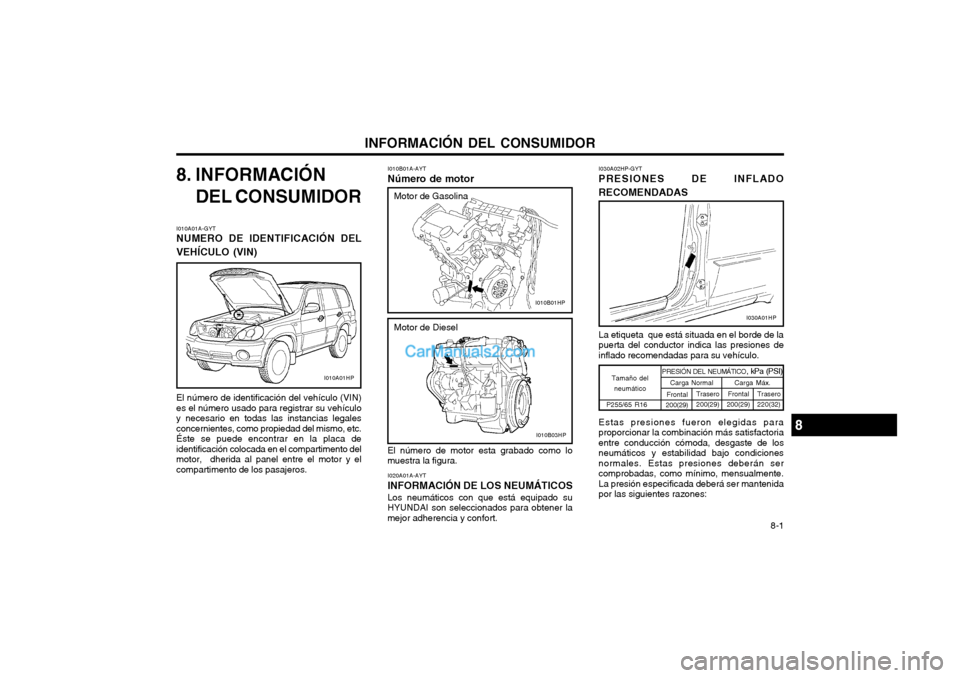

INFORMACIÓN DEL CONSUMIDOR 8-1
I010B01A-AYT Número de motor
8. INFORMACIÓN
DEL CONSUMIDOR
El número de motor esta grabado como lo muestra la figura. I020A01A-AYT INFORMACIÓN DE LOS NEUMÁTICOS Los neumáticos con que está equipado su HYUNDAI son seleccionados para obtener lamejor adherencia y confort. I030A02HP-GYT PRESIONES DE INFLADO RECOMENDADAS La etiqueta que está situada en el borde de la puerta del conductor indica las presiones deinflado recomendadas para su vehículo.
I010A01A-GYT NUMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN) El número de identificación del vehículo (VIN) es el número usado para registrar su vehículoy necesario en todas las instancias legalesconcernientes, como propiedad del mismo, etc.Éste se puede encontrar en la placa deidentificación colocada en el compartimento delmotor, dherida al panel entre el motor y elcompartimento de los pasajeros.
I010A01HP
I030A01HP
8
I010B01HP
Motor de Gasolina
I010B03HP
Motor de Diesel
Tamaño delneumático PRESIÓN DEL NEUMÁTICO
, kPa (PSI)
Trasero 200(29) Frontal
200(29)
Carga Normal
Carga Máx.
Trasero220(32)
P255/65 R16 Frontal
200(29)
Estas presiones fueron elegidas para proporcionar la combinación más satisfactoriaentre conducción cómoda, desgaste de losneumáticos y estabilidad bajo condicionesnormales. Estas presiones deberán sercomprobadas, como mínimo, mensualmente.La presión especificada deberá ser mantenidapor las siguientes razones:
Page 142 of 150

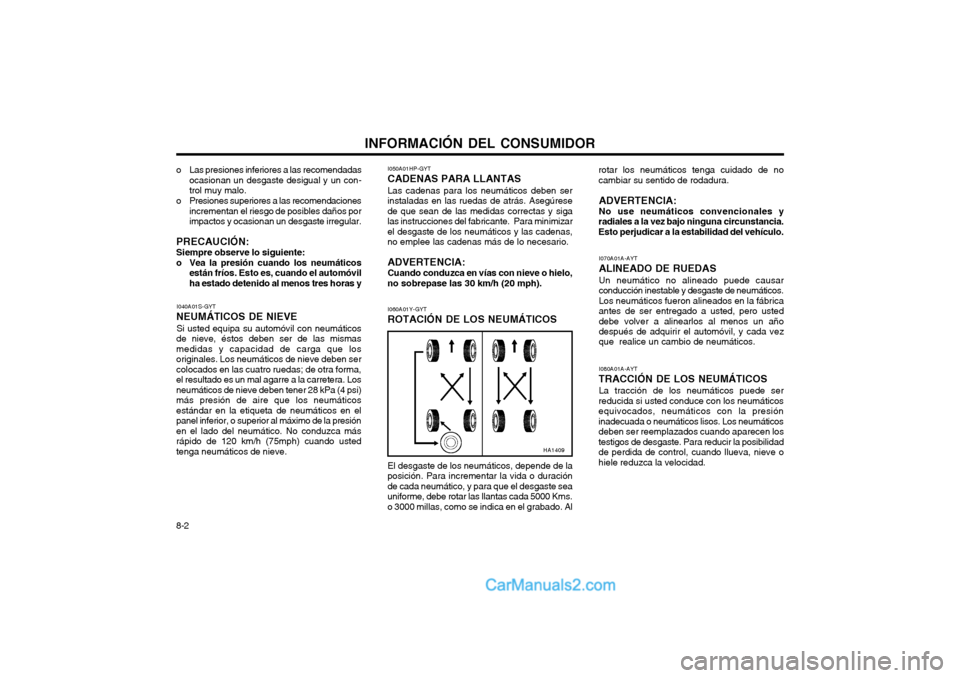

INFORMACIÓN DEL CONSUMIDOR
8-2 I050A01HP-GYT CADENAS PARA LLANTAS Las cadenas para los neumáticos deben ser instaladas en las ruedas de atrás. Asegúresede que sean de las medidas correctas y sigalas instrucciones del fabricante. Para minimizarel desgaste de los neumáticos y las cadenas,no emplee las cadenas más de lo necesario. ADVERTENCIA: Cuando conduzca en vías con nieve o hielo, no sobrepase las 30 km/h (20 mph).
I040A01S-GYT
NEUMÁTICOS DE NIEVE Si usted equipa su automóvil con neumáticos
de nieve, éstos deben ser de las mismasmedidas y capacidad de carga que losoriginales. Los neumáticos de nieve deben sercolocados en las cuatro ruedas; de otra forma,el resultado es un mal agarre a la carretera. Losneumáticos de nieve deben tener 28 kPa (4 psi)más presión de aire que los neumáticosestándar en la etiqueta de neumáticos en elpanel inferior, o superior al máximo de la presiónen el lado del neumático. No conduzca másrápido de 120 km/h (75mph) cuando ustedtenga neumáticos de nieve. I060A01Y-GYT ROTACIÓN DE LOS NEUMÁTICOS
I070A01A-AYTALINEADO DE RUEDASUn neumático no alineado puede causar conducción inestable y desgaste de neumáticos.Los neumáticos fueron alineados en la fábricaantes de ser entregado a usted, pero usteddebe volver a alinearlos al menos un añodespués de adquirir el automóvil, y cada vez que realice un cambio de neumáticos. I080A01A-AYT
TRACCIÓN DE LOS NEUMÁTICOS La tracción de los neumáticos puede ser
reducida si usted conduce con los neumáticos equivocados, neumáticos con la presióninadecuada o neumáticos lisos. Los neumáticosdeben ser reemplazados cuando aparecen lostestigos de desgaste. Para reducir la posibilidadde perdida de control, cuando llueva, nieve ohiele reduzca la velocidad.
o Las presiones inferiores a las recomendadas
ocasionan un desgaste desigual y un con-trol muy malo.
o Presiones superiores a las recomendaciones incrementan el riesgo de posibles daños porimpactos y ocasionan un desgaste irregular.
PRECAUCIÓN: Siempre observe lo siguiente:
o Vea la presión cuando los neumáticos están fríos. Esto es, cuando el automóvilha estado detenido al menos tres horas y
El desgaste de los neumáticos, depende de la
posición. Para incrementar la vida o duraciónde cada neumático, y para que el desgaste seauniforme, debe rotar las llantas cada 5000 Kms.o 3000 millas, como se indica en el grabado. Al rotar los neumáticos tenga cuidado de nocambiar su sentido de rodadura.
ADVERTENCIA: No use neumáticos convencionales y
radiales a la vez bajo ninguna circunstancia. Esto perjudicar a la estabilidad del vehículo.
HA1409
Page 143 of 150

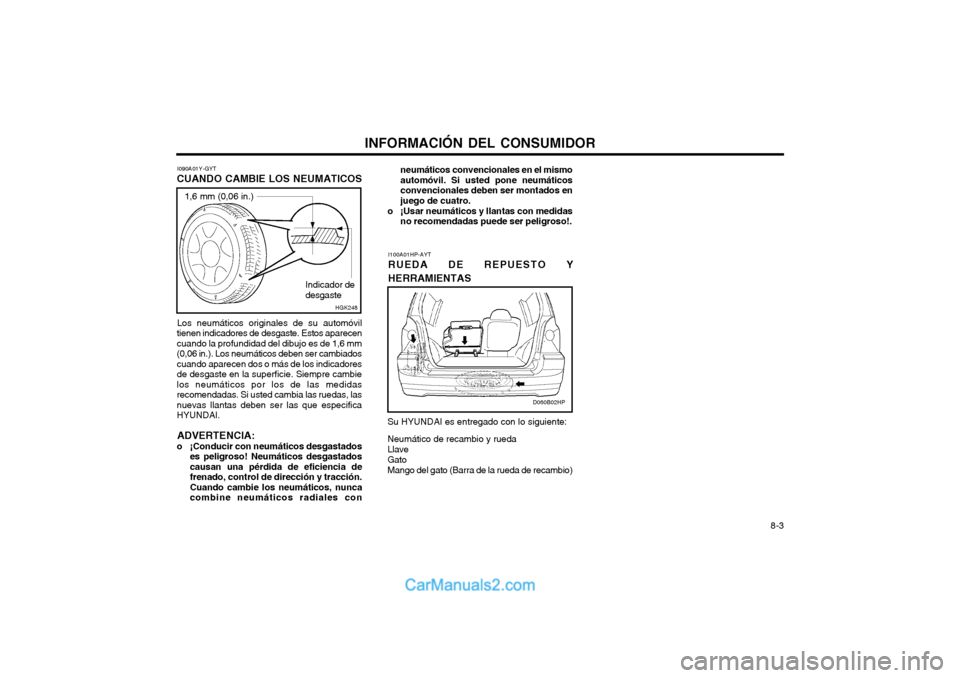

INFORMACIÓN DEL CONSUMIDOR 8-3
I090A01Y-GYT
CUANDO CAMBIE LOS NEUMATICOS
Los neumáticos originales de su automóvil
tienen indicadores de desgaste. Estos aparecen cuando la profundidad del dibujo es de 1,6 mm
(0,06 in.). Los neumáticos deben ser cambiados
cuando aparecen dos o más de los indicadoresde desgaste en la superficie. Siempre cambie
los neumáticos por los de las medidasrecomendadas. Si usted cambia las ruedas, lasnuevas llantas deben ser las que especificaHYUNDAI.
ADVERTENCIA:
o ¡Conducir con neumáticos desgastados es peligroso! Neumáticos desgastadoscausan una pérdida de eficiencia defrenado, control de dirección y tracción.Cuando cambie los neumáticos, nuncacombine neumáticos radiales con
1,6 mm (0,06 in.)
Indicador dedesgasteI100A01HP-AYT RUEDA DE REPUESTO Y HERRAMIENTAS
Su HYUNDAI es entregado con lo siguiente: Neumático de recambio y rueda LlaveGato
Mango del gato (Barra de la rueda de recambio)
D060B02HP
HGK248
neumáticos convencionales en el mismo automóvil. Si usted pone neumáticosconvencionales deben ser montados enjuego de cuatro.
o ¡Usar neumáticos y llantas con medidas no recomendadas puede ser peligroso!.
Page 144 of 150

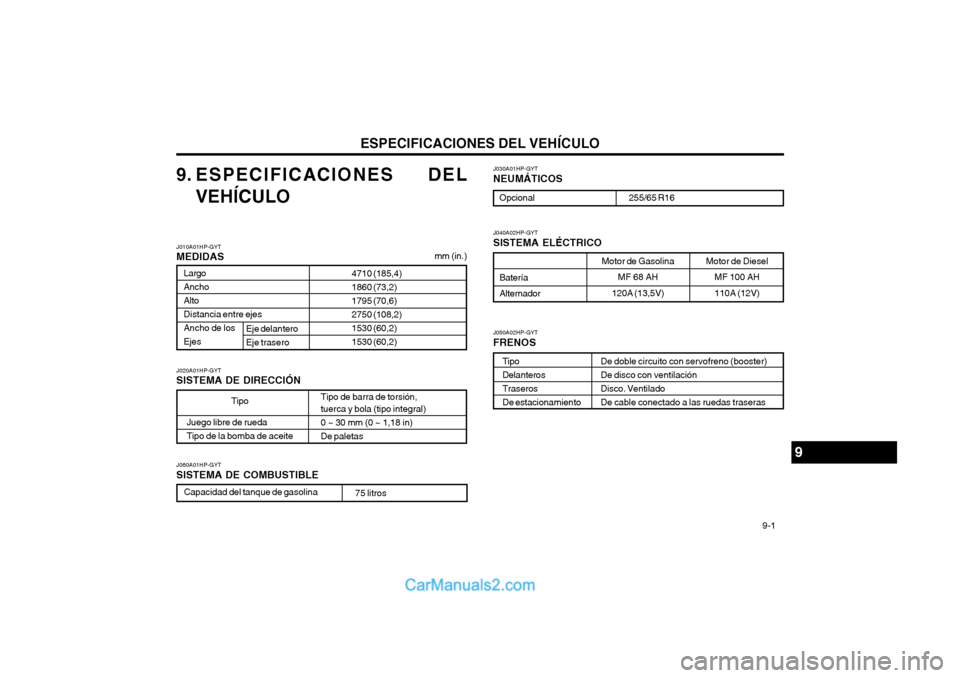

ESPECIFICACIONES DEL VEHÍCULO 9-1
Motor de Gasolina
MF 68 AH
120A (13,5V)
J040A02HP-GYT SISTEMA ELÉCTRICO
9. ESPECIFICACIONES DEL
VEHÍCULO J030A01HP-GYTNEUMÁTICOS
Opcional
255/65 R16
J010A01HP-GYT MEDIDAS mm (in.)
J020A01HP-GYTSISTEMA DE DIRECCIÓN
Tipo de barra de torsión, tuerca y bola (tipo integral) 0 ~ 30 mm (0 ~ 1,18 in)De paletasTipo
Juego libre de rueda Tipo de la bomba de aceite
LargoAnchoAltoDistancia entre ejesAncho de losEjes
Eje delantero Eje trasero
J060A01HP-GYT SISTEMA DE COMBUSTIBLE
Capacidad del tanque de gasolina
75 litros J050A02HP-GYT FRENOS
De doble circuito con servofreno (booster) De disco con ventilaciónDisco. VentiladoDe cable conectado a las ruedas traseras
TipoDelanterosTraserosDe estacionamiento
4710 (185,4)1860 (73,2)1795 (70,6)2750 (108,2)1530 (60,2)1530 (60,2)
Batería Alternador
Motor de Diesel
MF 100 AH 110A (12V)
9
Page 145 of 150

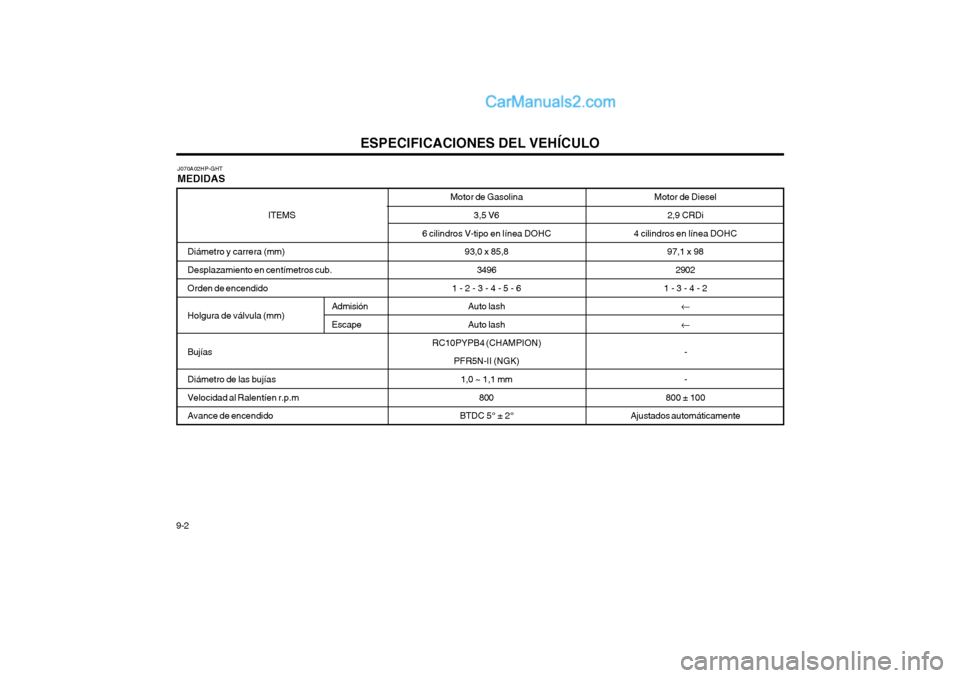

ESPECIFICACIONES DEL VEHÍCULO
9-2 ITEMS
Diámetro y carrera (mm) Desplazamiento en centímetros cub. Orden de encendido Holgura de válvula (mm) Bujías Diámetro de las bujías Velocidad al Ralentíen r.p.m Avance de encendido Motor de Gasolina
3,5 V6
6 cilindros V-tipo en línea DOHC
93,0 x 85,8
3496
1 - 2 - 3 - 4 - 5 - 6 Auto lash Auto lash
RC10PYPB4 (CHAMPION) PFR5N-II (NGK)1,0 ~ 1,1 mm
800
BTDC 5° ± 2° Motor de Diesel
2,9 CRDi
4 cilindros en línea DOHC 97,1 x 98
2902
1 - 3 - 4 - 2
- -
800 ± 100
Ajustados automáticamente
Admisión Escape
J070A02HP-GHT MEDIDAS
Page 146 of 150
ESPECIFICACIONES DEL VEHÍCULO 9-3
Aceites y grasas estandarizados
API SG, SAE 20W-40, 20W-50 (por encima de -10°C)
SG/CD, SAE 15W-40, 15W-50 (por encima de -15°C)
SH o SH/CD SAE 10W-30 (-25°C ~ 40°C) SAE 10W-40, 10W-50 (por encima de -25°C)SAE 5W-20 (por debajo de -10°C) *1, *2 SAE 5W-30 (por debajo de 10°C) *1 SAE 5W-40 (por debajo de 20°C) *1
API CF-4 o SAE 40 (0°C ~ 40°C)
SUPERIOR, SAE 30 (0°C ~ 30°C)
ACEA B4 o SAE 20W-20 (-10°C ~ 20°C)
SUPERIOR SAE 10W-30 (-20°C ~ 30°C)
SAE 5W-30 (-25°C ~ 30°C)
*1. Restringido para condiciones de conducción suaves*2. No se recomienda para alta velocidad Condiciones de conducción normales Condiciones de conducción severasHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) MOBIL DEXRON- II
ATF DEXRON- III
ACEITE PARA ENGRANAJES HIPOIDES API GL-5 o SUPERIOR,SAE 80W (por debajo de -30°C)/90W (por encima de -30°C) MOBIL INFILREX 33ACEITE PARA ENGRANAJES HIPOIDES API GL-5 o SUPERIOR, SAE 80W (por debajo de -30°C)/90W (por encima de -30°C) Etilen-Glicol, con base para aluminioPSF-3 DOT 3, DOT 4 o equivalente

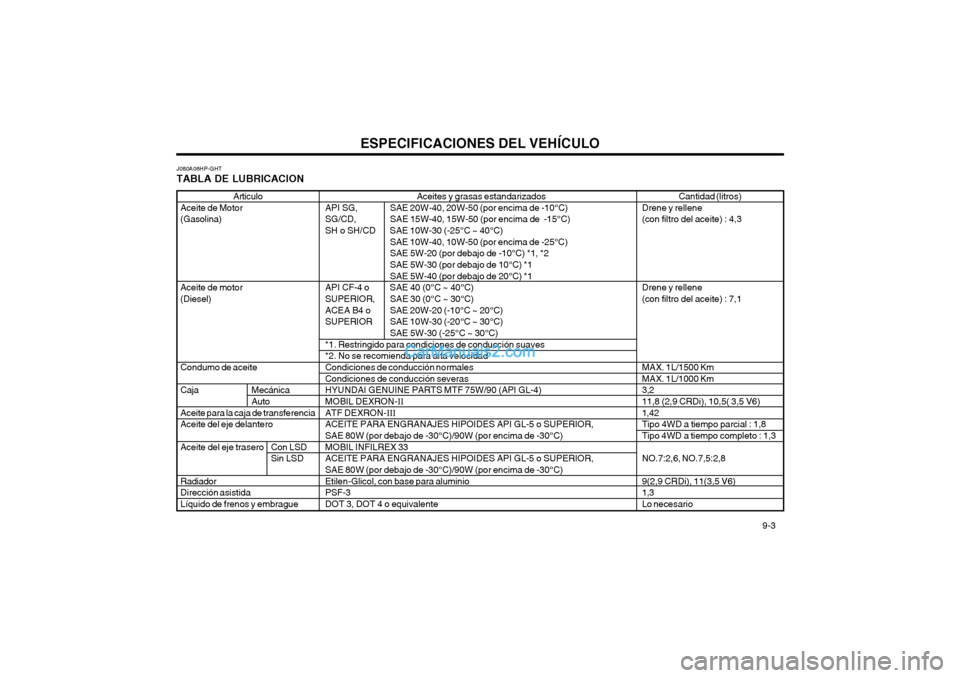

J080A06HP-GHT TABLA DE LUBRICACION
Articulo
Aceite de Motor (Gasolina) Aceite de motor (Diesel) Condumo de aceite
Caja Mecánica
Auto
Aceite para la caja de transferencia Aceite del eje delantero
Aceite del eje trasero Con LSD Sin LSD
Radiador Dirección asistida Líquido de frenos y embragueCantidad (litros)
Drene y rellene (con filtro del aceite) : 4,3 Drene y rellene (con filtro del aceite) : 7,1 MAX. 1L/1500 Km MAX. 1L/1000 Km3,2 11,8 (2,9 CRDi), 10,5( 3,5 V6) 1,42Tipo 4WD a tiempo parcial : 1,8 Tipo 4WD a tiempo completo : 1,3 NO.7:2,6, NO.7,5:2,8 9(2,9 CRDi), 11(3,5 V6) 1,3 Lo necesario
Page 147 of 150

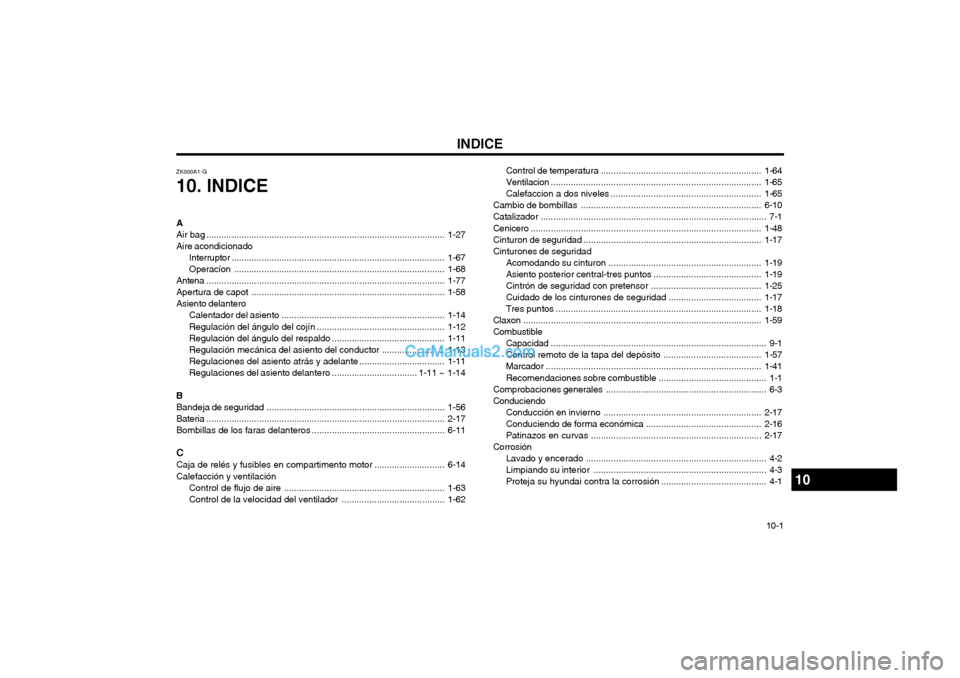

INDICE10-1
Control de temperatura
................................................................ 1-64
Ventilacion .................................................................................... 1-65
Calefaccion a dos niveles ............................... .............................1-65
Cambio de bombillas ........................................................................ 6-10
Catalizador .......................................................................................... 7-1
Cenicero ............................................................................................ 1-48
Cinturon de seguridad ....................................................................... 1-17
Cinturones de seguridad Acomodando su cinturon ............................................................. 1-19
Asiento posterior central-tres puntos ........................................... 1-19
Cintrón de seguridad con pretensor ............................................ 1-25
Cuidado de los cinturones de seguridad .....................................1-17
Tres pu ntos .................................................................................. 1-18
Claxon ............................................................................................... 1-59
Combustible Capacidad ...................................................................................... 9-1
Control remoto de la tapa del de pósito .......................................1-57
Marcador ...................................................................................... 1-41
Recomendaciones sobre combustible ........................................... 1-1
Comprobaciones generales ................................................................ 6-3
Conduciendo Conducción en invierno ............................................................... 2-17
Conduciendo de forma económica ..............................................2-16
Patinazos en curvas .................................................................... 2-17
Corrosión Lavado y encerado ........................................................................ 4-2
Limpiando su interior..................................................................... 4-3
Proteja su hyundai contra la corrosión .......................................... 4-1
ZK000A1-G 10. INDICE A
Air bag ...............................................................................................
1-27
Aire acondicionado
Interruptor ..................................................................................... 1-67
Operacíon .................................................................................... 1-68
Antena ............................................................................................... 1-77
Apertura de capot ............................................................................. 1-58
Asiento delantero Calentador del asiento ................................................................. 1-14
Regulación del ángulo del cojín ................................................... 1-12
Regulación del ángulo del respaldo .............................................1-11
Regulación mecánica del asiento del conductor .........................1-13
Regulaciones del asiento atrás y adelante ..................................1-11
Regulaciones del asiento delantero .................................. 1-11 ~ 1-14
B
Bandeja de seguridad ....................................................................... 1-56
Bateria ............................................................................................... 2-17
Bombillas de los faras delanteros ..................................................... 6-11
C
Caja de relés y fusibles en compartimento motor ............................6-14
Calefacción y ventilación Control de flujo de aire ................................................................ 1-63
Control de la velocidad del ventilador ......................................... 1-62
10
Page 148 of 150
INDICE
10-2
D
Descongelado/desempañado ..
.......................................................... 1-66
E
Encendedor de cigarrillos ................................................................. 1-47
Espejo Cerrado de los espejos exteri ores .............................................. 1-53
Espejo interior día-noche ............................................................. 1-54
Espejo retrovisor diurno/nocturno ................................................1-54
Retrovisores exteriores ................................................................ 1-52
FFrenado de su nuevo Hyundai ........................................................... 1-1
Freno Agregando líguido de frenos .......................................................... 6-7
Líquido de freno ............................................................................. 6-7
Practicas para un buen frenado ..................................................2-15
Sistema de anti-deslizante de frenos ............................................ 2-9
Verifique los frenos ........................................................................ 6-7
Freno de mano .................................................................................. 1-54
Fusible ................................................................................................. 6-8
GGuantera ........................................................................................... 1-51
I
Interruptor de luneta térmica delantera/trasera .................................1-46LLimpia-lava parabrisas
trasero .......................................................... 1-45
Limpiaparabrisas plumillas .................................................................. 6-6
Llave de contacto y bloqueo de la dirección ...................................... 2-2
Llaves .................................................................................................. 1-2
Si usted pierde las llaves ............................................................ 3-11
Los gases de escape pueden ser peligrosos .................................... 2-1
Luces de alarma .................................................................... 1-36 ~ 1-40
Luces largas ..................................................................................... 1-43
Luz del portaequipajes ...................................................................... 1-55
M
Mando limpia y lavaparabrisas ......................................................... 1-44
Mando selector de luces Bocina de luces o de cruce ......................................................... 1-44
Intermitentes ................................................................................ 1-43
Luces de cruce ............................................................................ 1-43
Luces largas y cortas .................................................................. 1-44
Mando de luces largas ................................................................ 1-43
Montaje alto de luz de freno ............................................................. 1-57
Motor Aceite ............................................................................................. 6-3
Antes de arrancar el motor ............................................................ 2-2Arranque ........................................................................................ 2-4
Compartimento (3,5 V6) ................................................................ 6-1
Compartimiento (2,9 TCI) .............................................................. 6-2
Marcador de temperatura de refrigerante ....................................1-41
Número .......................................................................................... 8-1
Si el motor se sobrecalienta .......................................................... 3-2
Page 149 of 150
INDICE10-3
R
Regulacion del tiempo de intermitencia de los limpia parabrisas .....
1-45
Reloj digital ........................................................................................ 1-46
Remolque Arrastre ........................................................................................ 2-19
Emergencia .................................................................................. 3-10
Si su automóvil debe ser remolcado ............................................. 3-9
Reostato de luces de tablero ............................ ................................1-47
S
Segundo asiento .................................................................... 1-15 ~ 1-16
Seguro de niños en las puertas traseras ........................................... 1-7
Sistema de alarma antirrobo ......... ...................................................... 1-8
Sistema de calefacción y ventilación Control de flujo de aire ................................................................ 1-63
Control de temperatura ................................................................ 1-64
Sistema de control automáico de calefacción y refrigeración 1-69 ~ 1-74
Sistema de emisión de gases .............................. .............................. 7-1
Sistema de luces de warning ........................................................... 1-46
Sistema de sonido stereo ................................................................. 1-75
Sistema de sujeción para niños ............................................ 1-21 ~ 1-25
Sistema inmovilizador ......................................................................... 1-3
Supresión de agua del filtro de combustible ....................................6-10
TTacometro ......................................................................................... 1-42
Techo solar ....................................................................................... 1-49
Toma de corriente ............................................................................. 1-48
Transmisión Cambio de marchas automático .................................................... 2-7
Operación de una caja de cambio manual .................................... 2-5
NNeumaticos
Alineado de ruedas ........................................................................ 8-2
Cadenas ......................................................................................... 8-2
Cambio de una rueda pinchada .................................................... 3-4
Información .................................................................................... 8-1
Neumáticos de nieve ..................................................................... 8-2
Presión de inflado .......................................................................... 8-1
Rotacion ......................................................................................... 8-2
Rueda de repuesto ........................................................................ 3-3
Si se le ha pinchado un neumáti co ............................................... 3-4
Tracción ......................................................................................... 8-2
Nivel del fluido de la servodireccion ................................................... 6-9
Numero de identificación del vehículo (VIN) ...................................... 8-1
PPanel de instrumentos e indicador de luces ......................... 1-32 ~ 1-35
Para controlar el nivel del líquido refrigerante .................................... 6-5
Parasol .............................................................................................. 1-58
Piloto automático .................................................................... 1-60 ~ 1-62
Piloto en el borde de la puerta delantera ......................................... 1-59
Portavasos ........................................................................................ 1-49
Posicionado de la llave de contacto ................................................... 2-3
Puente para arrancar .......................................................................... 3-1
Puerta Bloqueo de puertas ........................................................................ 1-6
Bloqueo y apertura de las puertas delanteras .............................. 1-6
Puente para arrancar ............................................................ 3-1 ~ 3-2Puerta tras era .............................................................................. 1-55
Purgado del sistema de combustible ..........................................6-10
Page 150 of 150
INDICE
10-4
Transmisión a las cuatro ruedas (4WD)
Funcionamiento de la 4WD a tiempo completo ...........................2-12
Funcionamiento de la 4WD a tiempo parcial ..............................2-10
V Velocímetro ....................................................................................... 1-41
Vidrios Elavalunas eléctricos ................................................................... 1-10
