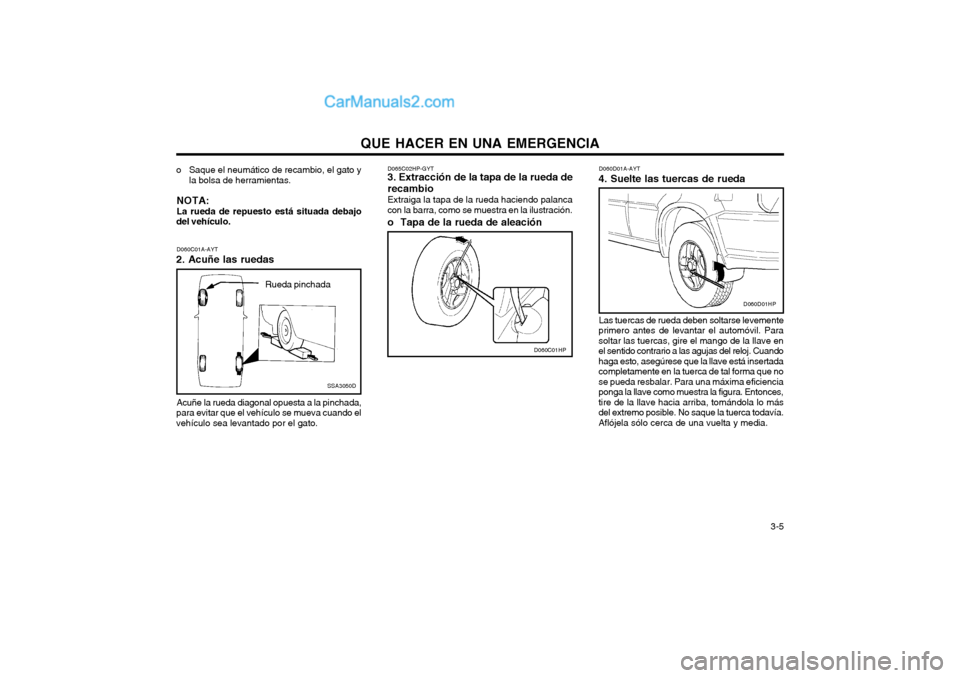

QUE HACER EN UNA EMERGENCIA 3-5
o Saque el neumático de recambio, el gato y
la bolsa de herramientas.
NOTA: La rueda de repuesto está situada debajo
del vehículo.
Acuñe la rueda diagonal opuesta a la pinchada,
para evitar que el vehículo se mueva cuando el vehículo sea levantado por el gato. D060C01A-AYT
2. Acuñe las ruedas
SSA3050D
Rueda pinchada
D060C01HP
D065C02HP-GYT
3. Extracción de la tapa de la rueda de recambio
Extraiga la tapa de la rueda haciendo palanca
con la barra, como se muestra en la ilustración.
o Tapa de la rueda de aleación D060D01A-AYT
4. Suelte las tuercas de rueda
D060D01HP
Las tuercas de rueda deben soltarse levemente
primero antes de levantar el automóvil. Para soltar las tuercas, gire el mango de la llave enel sentido contrario a las agujas del reloj. Cuandohaga esto, asegúrese que la llave está insertadacompletamente en la tuerca de tal forma que nose pueda resbalar. Para una máxima eficienciaponga la llave como muestra la figura. Entonces,tire de la llave hacia arriba, tomándola lo másdel extremo posible. No saque la tuerca todavía.Aflójela sólo cerca de una vuelta y media.

QUE HACER EN UNA EMERGENCIA
3-6
D060E01A-AYT

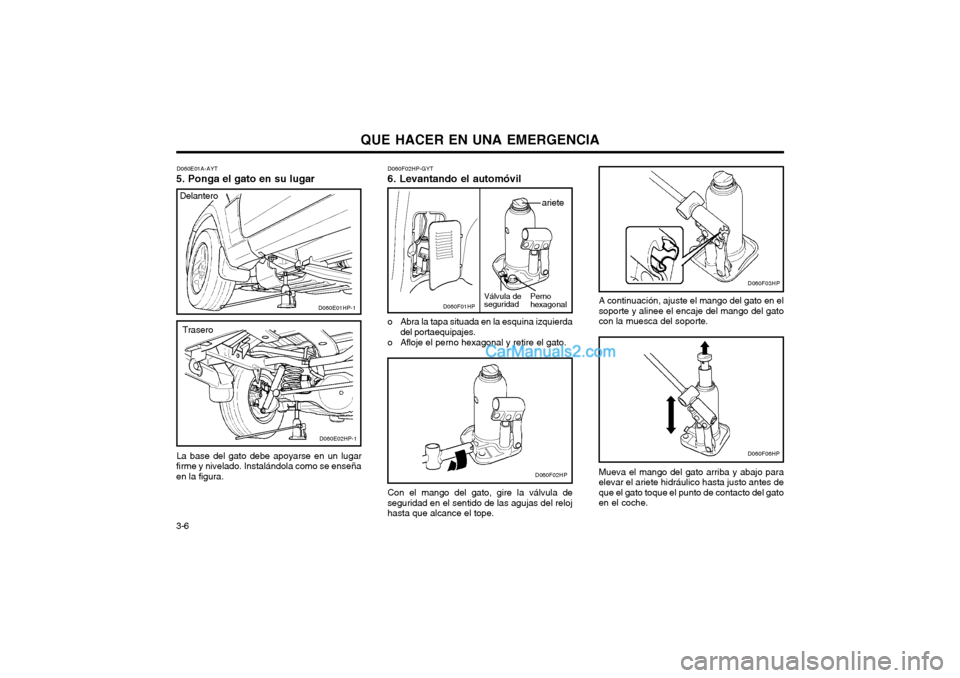

5. Ponga el gato en su lugar
La base del gato debe apoyarse en un lugar
firme y nivelado. Instalándola como se enseña en la figura. D060F02HP-GYT 6. Levantando el automóvil
o Abra la tapa situada en la esquina izquierda del portaequipajes.
o Afloje el perno hexagonal y retire el gato.
Con el mango del gato, gire la válvula de
seguridad en el sentido de las agujas del reloj hasta que alcance el tope.
D060F02HP
D060F03HP
D060F01HP
D060F06HP
ariete
Válvula de seguridad A continuación, ajuste el mango del gato en el soporte y alinee el encaje del mango del gatocon la muesca del soporte.
Mueva el mango del gato arriba y abajo para elevar el ariete hidráulico hasta justo antes deque el gato toque el punto de contacto del gatoen el coche.
Perno hexagonalD060E01HP-1
D060E02HP-1
Trasero
Delantero

QUE HACER EN UNA EMERGENCIA 3-7
D060F04HP

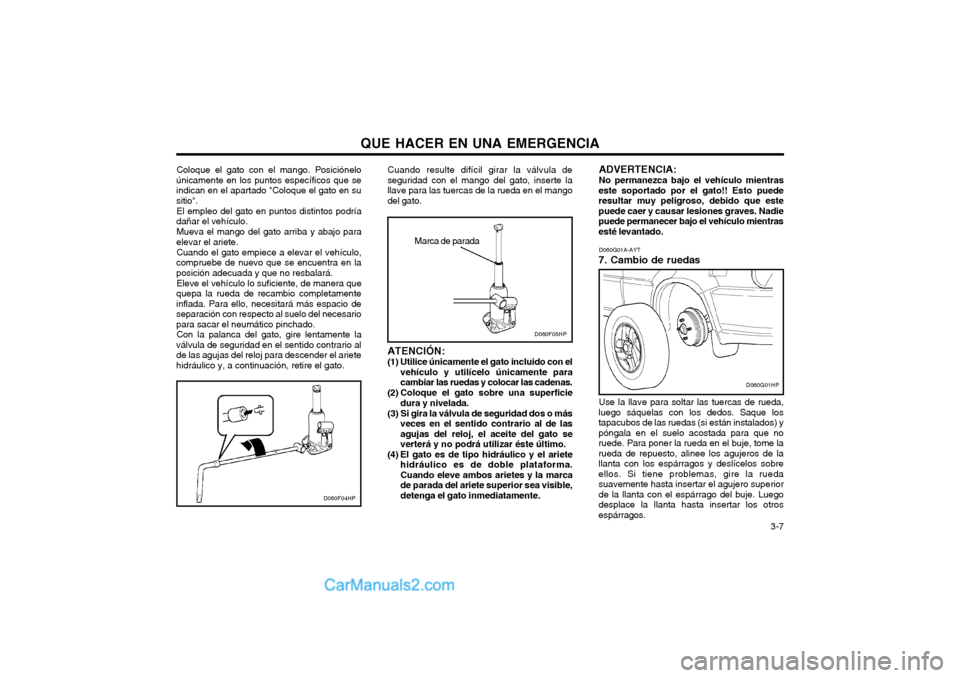

Coloque el gato con el mango. Posiciónelo
únicamente en los puntos específicos que se indican en el apartado "Coloque el gato en susitio".
El empleo del gato en puntos distintos podría
dañar el vehículo.
Mueva el mango del gato arriba y abajo para
elevar el ariete.
Cuando el gato empiece a elevar el vehículo,
compruebe de nuevo que se encuentra en laposición adecuada y que no resbalará.
Eleve el vehículo lo suficiente, de manera que
quepa la rueda de recambio completamenteinflada. Para ello, necesitará más espacio deseparación con respecto al suelo del necesariopara sacar el neumático pinchado. Con la palanca del gato, gire lentamente la
válvula de seguridad en el sentido contrario alde las agujas del reloj para descender el arietehidráulico y, a continuación, retire el gato. Cuando resulte difícil girar la válvula de
seguridad con el mango del gato, inserte lallave para las tuercas de la rueda en el mangodel gato.
D060F05HP
Marca de parada
ATENCIÓN:
(1) Utilice únicamente el gato incluido con el vehículo y utilícelo únicamente para cambiar las ruedas y colocar las cadenas.
(2) Coloque el gato sobre una superficie dura y nivelada.
(3) Si gira la válvula de seguridad dos o más veces en el sentido contrario al de lasagujas del reloj, el aceite del gato severterá y no podrá utilizar éste último.
(4) El gato es de tipo hidráulico y el ariete hidráulico es de doble plataforma.Cuando eleve ambos arietes y la marcade parada del ariete superior sea visible,detenga el gato inmediatamente. ADVERTENCIA: No permanezca bajo el vehículo mientras
este soportado por el gato!! Esto puede resultar muy peligroso, debido que estepuede caer y causar lesiones graves. Nadiepuede permanecer bajo el vehículo mientrasesté levantado.
D060G01A-AYT
7. Cambio de ruedas
D060G01HP
Use la llave para soltar las tuercas de rueda,
luego sáquelas con los dedos. Saque los tapacubos de las ruedas (si están instalados) ypóngala en el suelo acostada para que noruede. Para poner la rueda en el buje, tome larueda de repuesto, alinee los agujeros de lallanta con los espárragos y deslícelos sobreellos. Si tiene problemas, gire la ruedasuavemente hasta insertar el agujero superiorde la llanta con el espárrago del buje. Luegodesplace la llanta hasta insertar los otrosespárragos.

QUE HACER EN UNA EMERGENCIA
3-8 D060I01HP-GYT

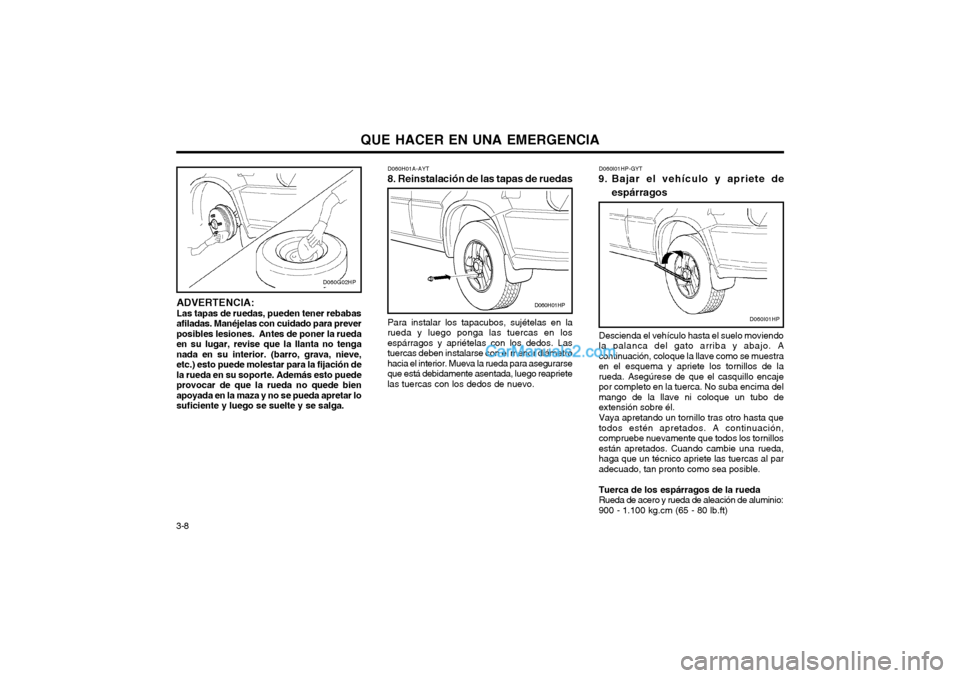

9. Bajar el vehículo y apriete de
espárragos
Descienda el vehículo hasta el suelo moviendo la palanca del gato arriba y abajo. Acontinuación, coloque la llave como se muestraen el esquema y apriete los tornillos de larueda. Asegúrese de que el casquillo encajepor completo en la tuerca. No suba encima delmango de la llave ni coloque un tubo deextensión sobre él. Vaya apretando un tornillo tras otro hasta que todos estén apretados. A continuación,compruebe nuevamente que todos los tornillosestán apretados. Cuando cambie una rueda,haga que un técnico apriete las tuercas al paradecuado, tan pronto como sea posible. Tuerca de los espárragos de la rueda Rueda de acero y rueda de aleación de aluminio: 900 - 1.100 kg.cm (65 - 80 lb.ft)
D060H01A-AYT
8. Reinstalación de las tapas de ruedas
Para instalar los tapacubos, sujételas en la
rueda y luego ponga las tuercas en los espárragos y apriételas con los dedos. Lastuercas deben instalarse con el menor diámetrohacia el interior. Mueva la rueda para asegurarseque está debidamente asentada, luego reaprietelas tuercas con los dedos de nuevo.
ADVERTENCIA: Las tapas de ruedas, pueden tener rebabas afiladas. Manéjelas con cuidado para preverposibles lesiones. Antes de poner la ruedaen su lugar, revise que la llanta no tenganada en su interior. (barro, grava, nieve,etc.) esto puede molestar para la fijación dela rueda en su soporte. Además esto puedeprovocar de que la rueda no quede bienapoyada en la maza y no se pueda apretar losuficiente y luego se suelte y se salga.
D060G02HP
D060H01HP
D060I01HP

QUE HACER EN UNA EMERGENCIA 3-9
D060J01A-AYT

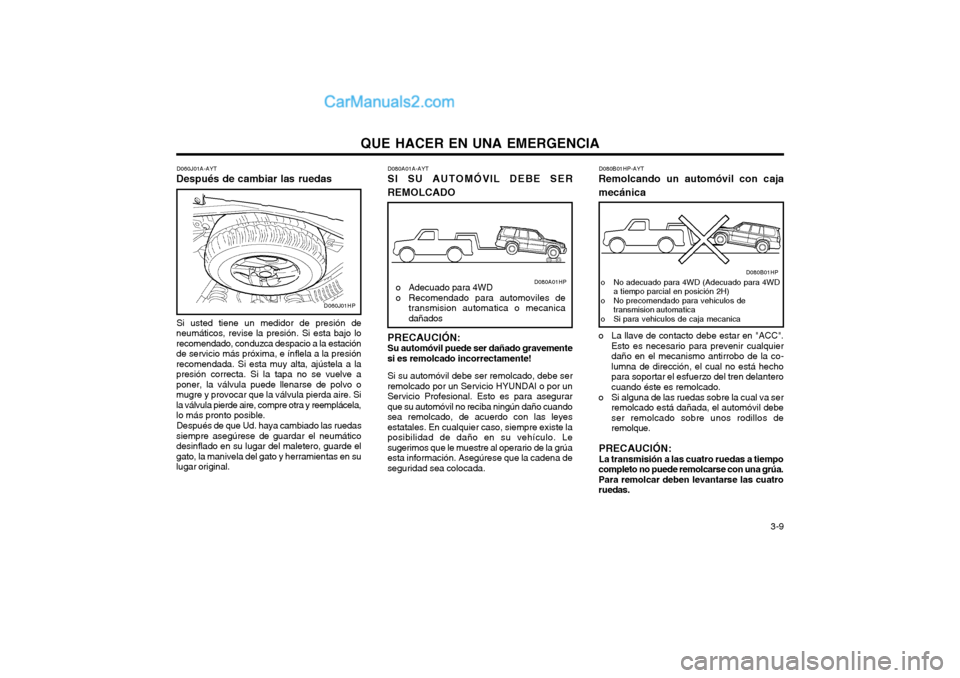

Después de cambiar las ruedas
Si usted tiene un medidor de presión de
neumáticos, revise la presión. Si esta bajo lo recomendado, conduzca despacio a la estaciónde servicio más próxima, e ínflela a la presiónrecomendada. Si esta muy alta, ajústela a lapresión correcta. Si la tapa no se vuelve aponer, la válvula puede llenarse de polvo omugre y provocar que la válvula pierda aire. Sila válvula pierde aire, compre otra y reemplácela,lo más pronto posible.
Después de que Ud. haya cambiado las ruedas
siempre asegúrese de guardar el neumáticodesinflado en su lugar del maletero, guarde elgato, la manivela del gato y herramientas en sulugar original. D080A01A-AYT
SI SU AUTOMÓVIL DEBE SER REMOLCADO
PRECAUCIÓN: Su automóvil puede ser dañado gravemente
si es remolcado incorrectamente!
Si su automóvil debe ser remolcado, debe ser
remolcado por un Servicio HYUNDAI o por unServicio Profesional. Esto es para asegurarque su automóvil no reciba ningún daño cuando
sea remolcado, de acuerdo con las leyesestatales. En cualquier caso, siempre existe la
posibilidad de daño en su vehículo. Le
sugerimos que le muestre al operario de la grúa
esta información. Asegúrese que la cadena deseguridad sea colocada. o Adecuado para 4WD
o Recomendado para automoviles de
transmision automatica o mecanica dañados
D080A01HP
D060J01HP D080B01HP-AYT
Remolcando un automóvil con caja mecánica
o La llave de contacto debe estar en "ACC". Esto es necesario para prevenir cualquier daño en el mecanismo antirrobo de la co-lumna de dirección, el cual no está hechopara soportar el esfuerzo del tren delanterocuando éste es remolcado.
o Si alguna de las ruedas sobre la cual va ser remolcado está dañada, el automóvil debeser remolcado sobre unos rodillos deremolque.
PRECAUCIÓN: La transmisión a las cuatro ruedas a tiempo
completo no puede remolcarse con una grúa. Para remolcar deben levantarse las cuatroruedas. o No adecuado para 4WD (Adecuado para 4WD
a tiempo parcial en posición 2H)
o No precomendado para vehiculos de transmision automatica
o Si para vehiculos de caja mecanica
D080B01HP

QUE HACER EN UNA EMERGENCIA
3-10 D080D01HP-GYT

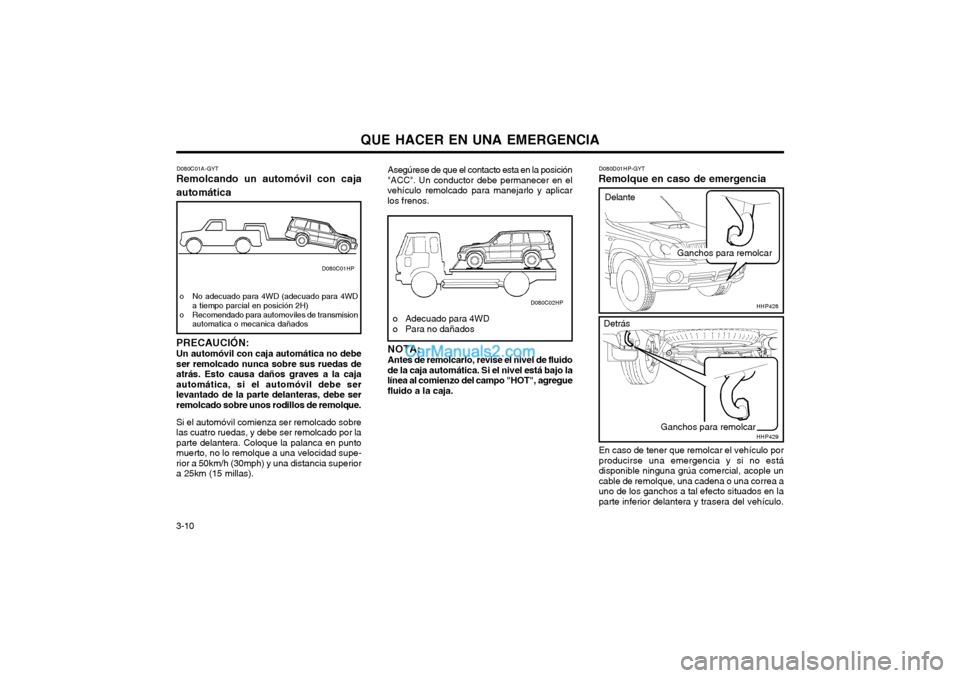

Remolque en caso de emergencia
En caso de tener que remolcar el vehículo por producirse una emergencia y si no estádisponible ninguna grúa comercial, acople uncable de remolque, una cadena o una correa auno de los ganchos a tal efecto situados en laparte inferior delantera y trasera del vehículo.
D080C01A-GYT
Remolcando un automóvil con caja automática Asegúrese de que el contacto esta en la posición
"ACC". Un conductor debe permanecer en el vehículo remolcado para manejarlo y aplicarlos frenos.
PRECAUCIÓN: Un automóvil con caja automática no debe ser remolcado nunca sobre sus ruedas deatrás. Esto causa daños graves a la cajaautomática, si el automóvil debe serlevantado de la parte delanteras, debe serremolcado sobre unos rodillos de remolque. Si el automóvil comienza ser remolcado sobre las cuatro ruedas, y debe ser remolcado por laparte delantera. Coloque la palanca en puntomuerto, no lo remolque a una velocidad supe-rior a 50km/h (30mph) y una distancia superiora 25km (15 millas). o No adecuado para 4WD (adecuado para 4WD
a tiempo parcial en posición 2H)
o Recomendado para automoviles de transmision automatica o mecanica dañados o Adecuado para 4WD
o Para no dañados
D080C02HP
NOTA: Antes de remolcarlo, revise el nivel de fluido
de la caja automática. Si el nivel está bajo la línea al comienzo del campo "HOT", agreguefluido a la caja.
D080C01HP
HHP428
HHP429
Ganchos para remolcar
Detrás Delante
Ganchos para remolcar

QUE HACER EN UNA EMERGENCIA 3-11
D120A01E-GYT

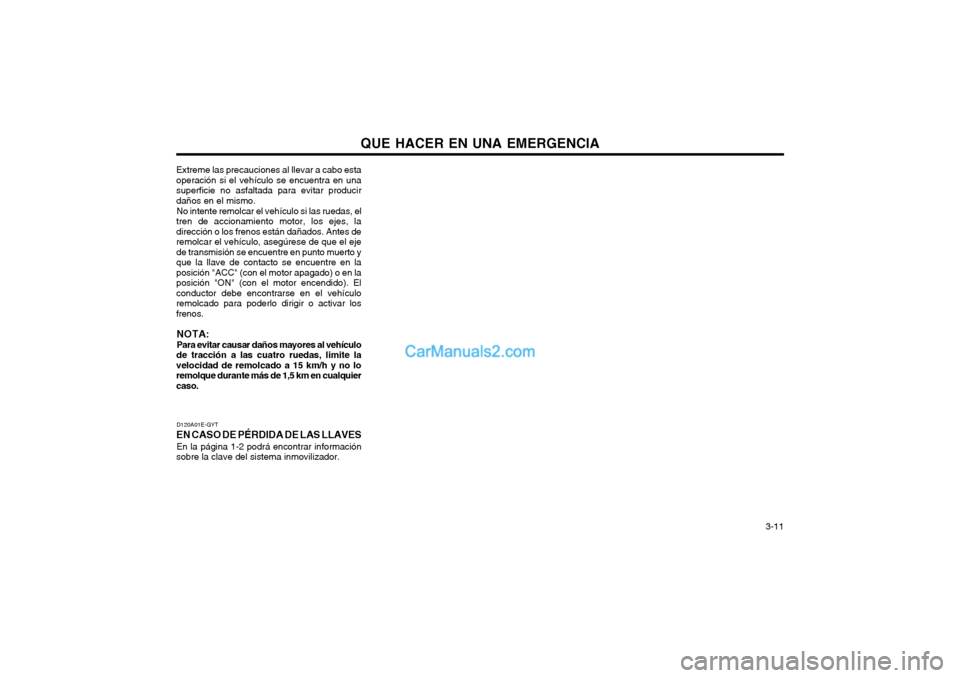

EN CASO DE PÉRDIDA DE LAS LLAVES
En la página 1-2 podrá encontrar información
sobre la clave del sistema inmovilizador.
Extreme las precauciones al llevar a cabo esta operación si el vehículo se encuentra en unasuperficie no asfaltada para evitar producirdaños en el mismo.
No intente remolcar el vehículo si las ruedas, el
tren de accionamiento motor, los ejes, ladirección o los frenos están dañados. Antes deremolcar el vehículo, asegúrese de que el ejede transmisión se encuentre en punto muerto yque la llave de contacto se encuentre en laposición "ACC" (con el motor apagado) o en laposición "ON" (con el motor encendido). Elconductor debe encontrarse en el vehículoremolcado para poderlo dirigir o activar losfrenos.
NOTA: Para evitar causar daños mayores al vehículo
de tracción a las cuatro ruedas, limite la velocidad de remolcado a 15 km/h y no loremolque durante más de 1,5 km en cualquiercaso.

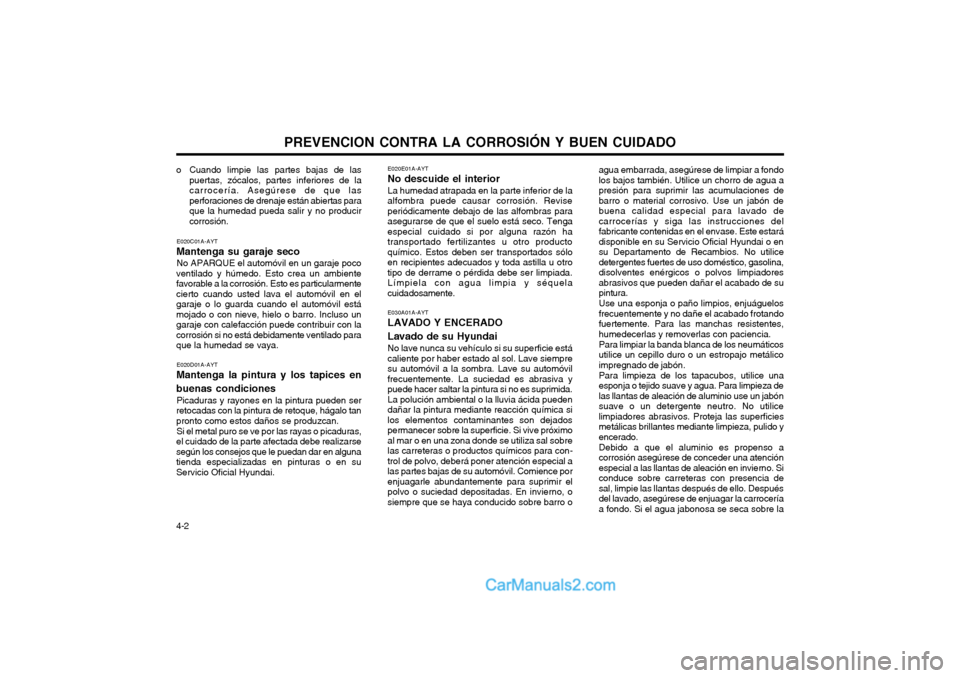

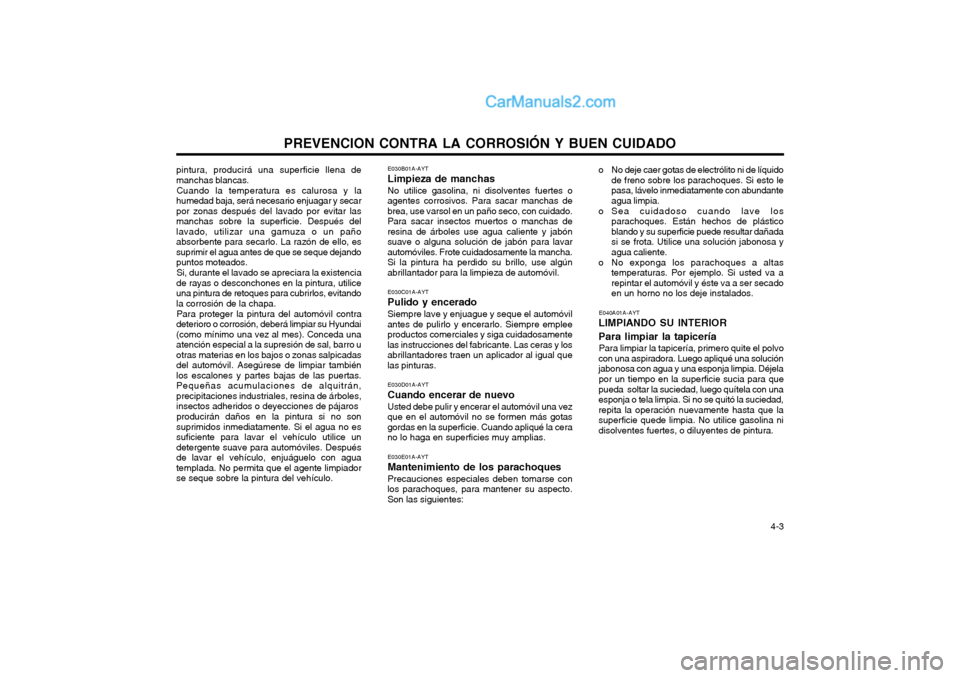

PREVENCION CONTRA LA CORROSIÓN Y BUEN CUIDADO 4-1

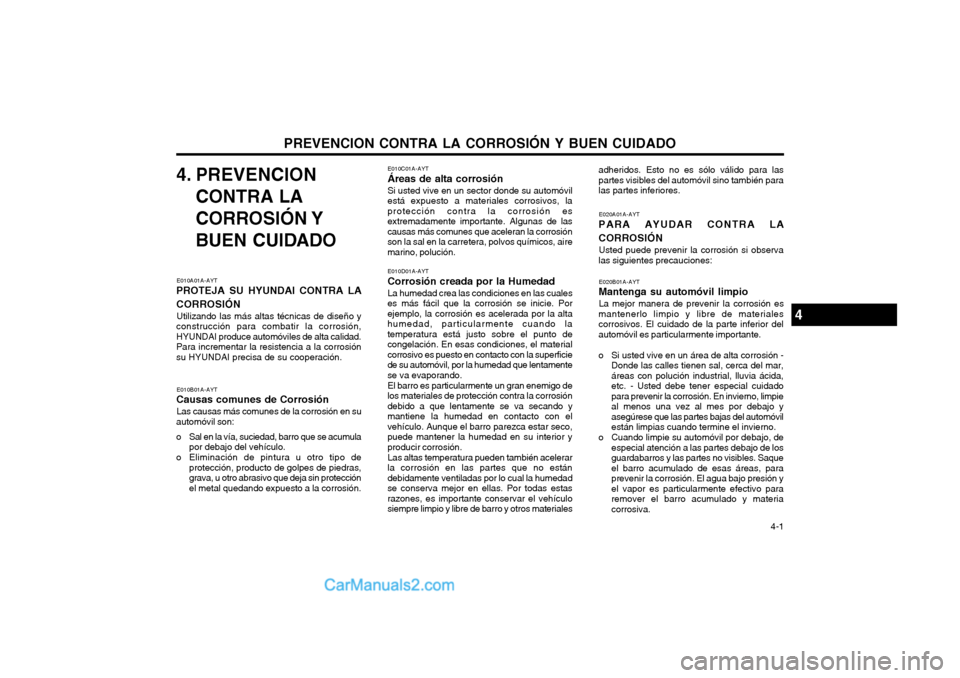

4. PREVENCION
