Hyundai Terracan 2004 Ägarmanual (in Swedish)

5 UNDERHÅLL - GÖR-DET-SJÄLV

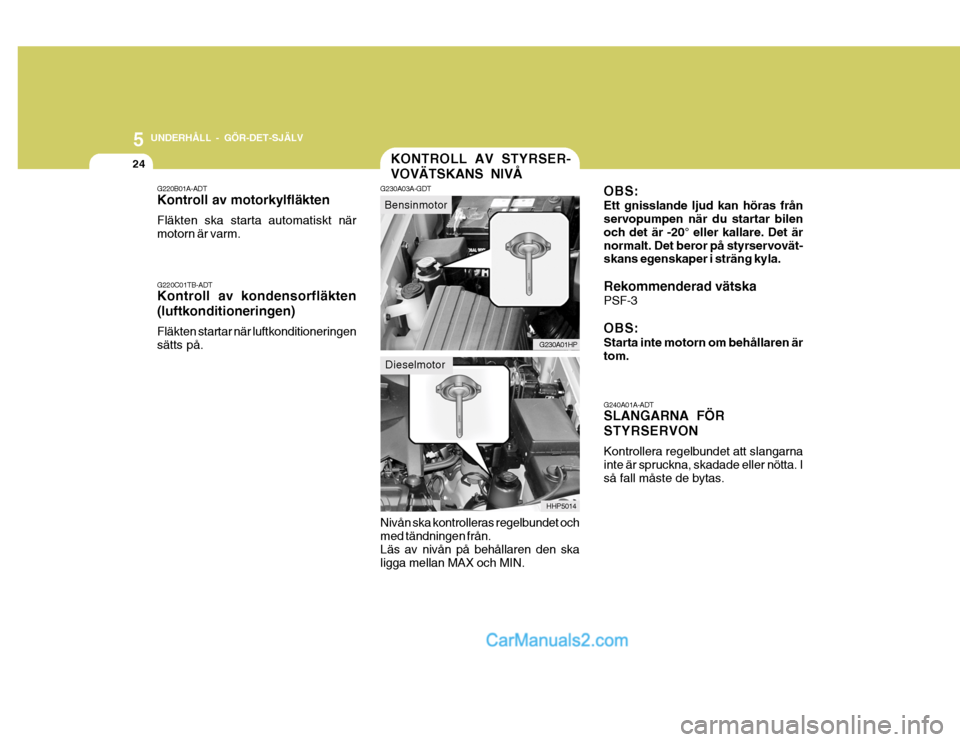

24KONTROLL AV STYRSER- VOVÄTSKANS NIVÅ
G240A01A-ADT SLANGARNA FÖR STYRSERVON Kontrollera regelbundet att slangarna inte är spruckna, skadade eller nötta. I så fall måste de bytas.
G230A03A-GDT Nivån ska kontrolleras regelbundet och med tändningen från. Läs av nivån på behållaren den skaligga mellan MAX och MIN.
G220B01A-ADT Kontroll av motorkylfläkten Fläkten ska starta automatiskt när motorn är varm. G220C01TB-ADT Kontroll av kondensorfläkten (luftkonditioneringen) Fläkten startar när luftkonditioneringen sätts på.
G230A01HP
HHP5014 OBS: Ett gnisslande ljud kan höras från servopumpen när du startar bilen och det är -20° eller kallare. Det ärnormalt. Det beror på styrservovät- skans egenskaper i sträng kyla. Rekommenderad vätska PSF-3 OBS: Starta inte motorn om behållaren är tom.
Bensinmotor
Dieselmotor

5
UNDERHÅLL - GÖR-DET-SJÄLV

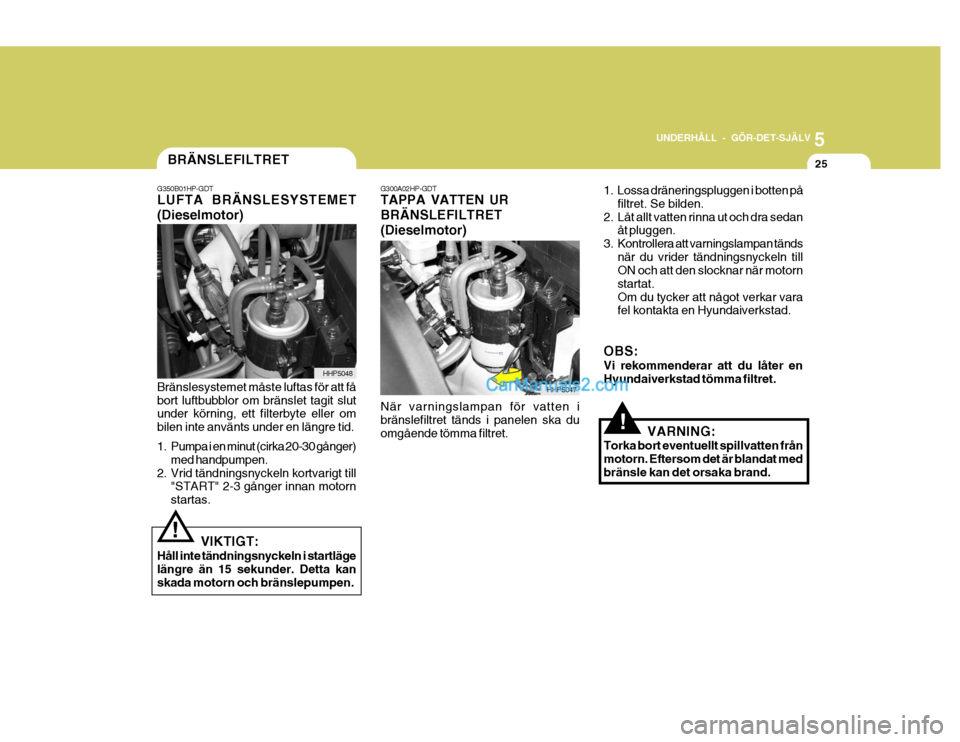

25
!
!
När varningslampan för vatten i bränslefiltret tänds i panelen ska duomgående tömma filtret.
G300A02HP-GDT TAPPA VATTEN UR BRÄNSLEFILTRET(Dieselmotor)
1. Lossa dräneringspluggen i botten på
filtret. Se bilden.
2. Låt allt vatten rinna ut och dra sedan åt pluggen.
3. Kontrollera att varningslampan tänds
när du vrider tändningsnyckeln till ON och att den slocknar när motorn startat.Om du tycker att något verkar vara fel kontakta en Hyundaiverkstad.
OBS: Vi rekommenderar att du låter en Hyundaiverkstad tömma filtret.
VARNING:
Torka bort eventuellt spillvatten från motorn. Eftersom det är blandat medbränsle kan det orsaka brand.
BRÄNSLEFILTRET
G350B01HP-GDT LUFTA BRÄNSLESYSTEMET (Dieselmotor)
Bränslesystemet måste luftas för att få bort luftbubblor om bränslet tagit slut under körning, ett filterbyte eller om bilen inte använts under en längre tid.
1. Pumpa i en minut (cirka 20-30 gånger) med handpumpen.
2. Vrid tändningsnyckeln kortvarigt till "START" 2-3 gånger innan motorn startas.
VIKTIGT:
Håll inte tändningsnyckeln i startlägelängre än 15 sekunder. Detta kanskada motorn och bränslepumpen.
HHP5048
HHP5047

5 UNDERHÅLL - GÖR-DET-SJÄLV
26

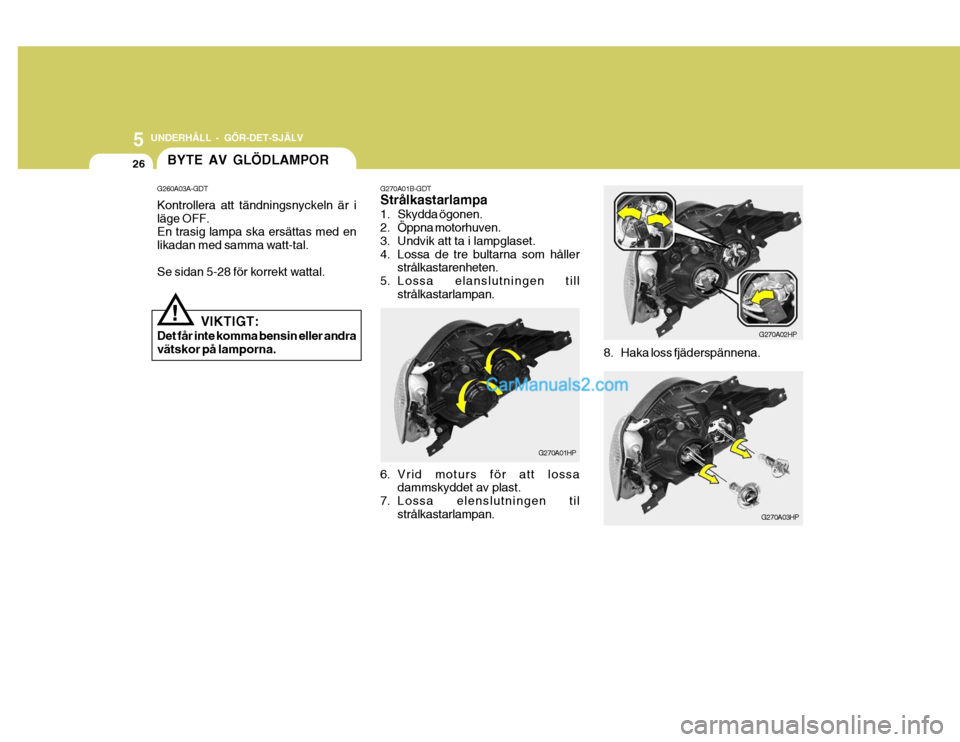

G270A01B-GDT Strålkastarlampa
1. Skydda ögonen.
2. Öppna motorhuven.
3. Undvik att ta i lampglaset.
4. Lossa de tre bultarna som hållerstrålkastarenheten.
5. Lossa elanslutningen till strålkastarlampan.
6. Vrid moturs för att lossa dammskyddet av plast.
7. Lossa elenslutningen til strålkastarlampan. 8. Haka loss fjäderspännena.BYTE AV GLÖDLAMPOR
G260A03A-GDT Kontrollera att tändningsnyckeln är i läge OFF. En trasig lampa ska ersättas med en likadan med samma watt-tal. Se sidan 5-28 för korrekt wattal.
VIKTIGT:
Det får inte komma bensin eller andra vätskor på lamporna.
!
G270A01HP G270A02HP
G270A03HP

5
UNDERHÅLL - GÖR-DET-SJÄLV
27

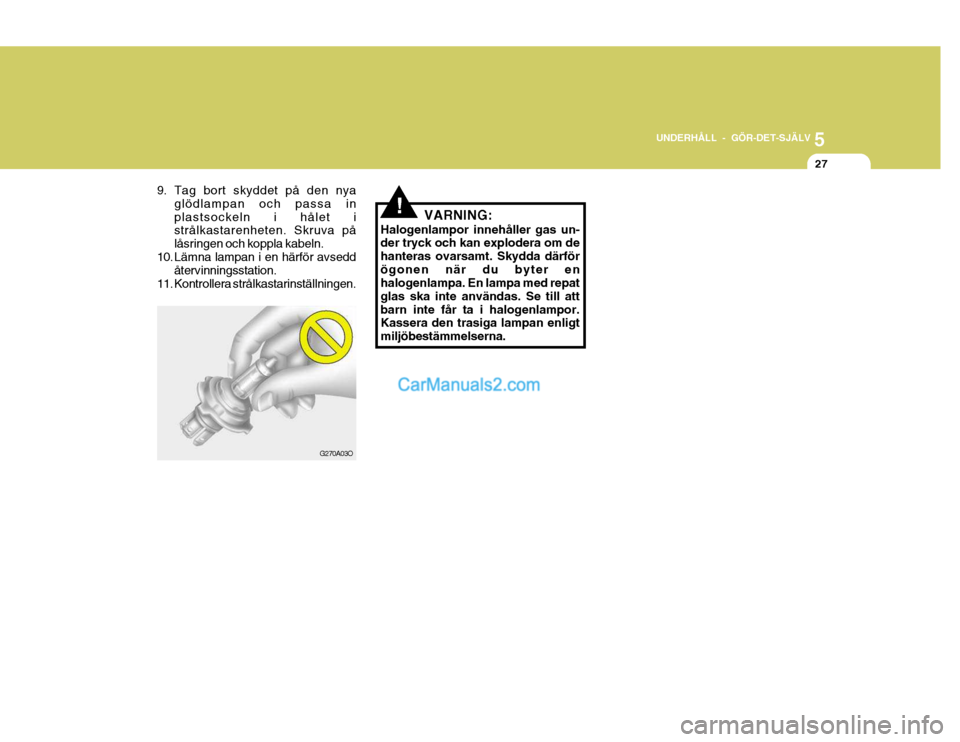

9. Tag bort skyddet på den nya glödlampan och passa in plastsockeln i hålet i strålkastarenheten. Skruva på låsringen och koppla kabeln.
10. Lämna lampan i en härför avsedd återvinningsstation.
11. Kontrollera strålkastarinställningen.
G270A03O VARNING:
Halogenlampor innehåller gas un- der tryck och kan explodera om de hanteras ovarsamt. Skydda därförögonen när du byter en halogenlampa. En lampa med repat glas ska inte användas. Se till attbarn inte får ta i halogenlampor. Kassera den trasiga lampan enligt miljöbestämmelserna.
!

5 UNDERHÅLL - GÖR-DET-SJÄLV
28
G280A01HP

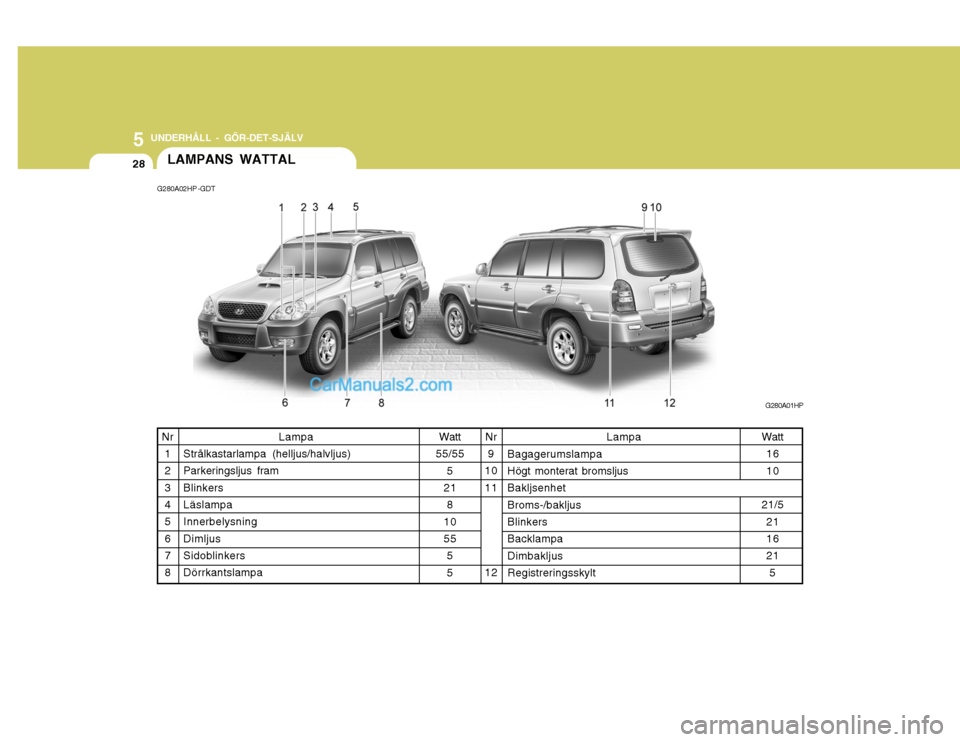

LAMPANS WATTAL
G280A02HP -GDT
Watt
55/55 5
21
8
10 55 5 5
Lampa
Strålkastarlampa (helljus/halvljus) Parkeringsljus fram BlinkersLäslampa Innerbelysning DimljusSidoblinkers Dörrkantslampa Watt
16 10
21/5 21 16 215
Nr
9
1011 12 Lampa
Bagagerumslampa Högt monterat bromsljus BakljsenhetBroms-/bakljus Blinkers BacklampaDimbakljus Registreringsskylt
Nr 1 2 34 5 67 8

5
UNDERHÅLL - GÖR-DET-SJÄLV
29

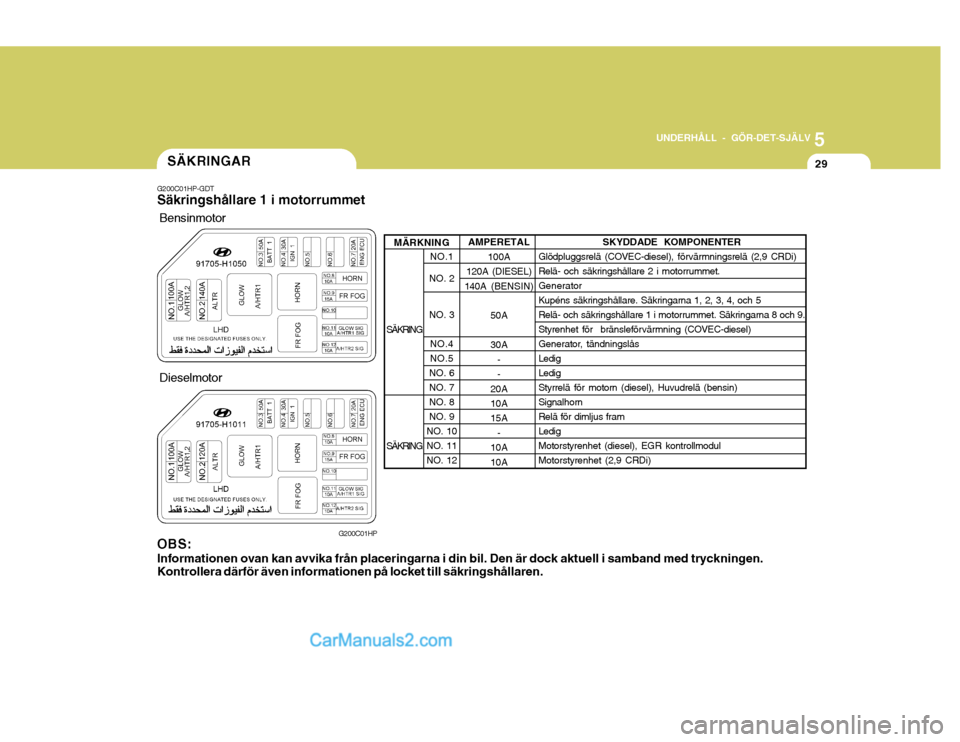

G200C01HP-GDT Säkringshållare 1 i motorrummet SÄKRINGAR
G200C01HP
OBS: Informationen ovan kan avvika från placeringarna i din bil. Den är dock aktuell i samband med tryckningen. Kontrollera därför även informationen på locket till säkringshållaren.Bensinmotor Dieselmotor
NO.1
NO. 2 NO. 3
NO.4 NO.5
NO. 6NO. 7NO. 8NO. 9
NO. 10NO. 11NO. 12
MÄRKNING
AMPERETAL
100A
120A (DIESEL)
140A ( BENSIN)
50A 30A - -
20A 10A 15A -
10A10A SKYDDADE KOMPONENTER
Glödpluggsrelä (COVEC-diesel), förvärmningsrelä (2,9 CRDi) Relä- och säkringshållare 2 i motorrummet.GeneratorKupéns säkringshållare. Säkringarna 1, 2, 3, 4, och 5Relä- och säkringshållare 1 i motorrummet. Säkringarna 8 och 9.
Styrenhet för bränsleförvärmning (COVEC-diesel)
Generator, tändningslåsLedigLedigStyrrelä för motorn (diesel), Huvudrelä (bensin)SignalhornRelä för dimljus framLedigMotorstyrenhet (diesel), EGR kontrollmodulMotorstyrenhet (2,9 CRDi)
SÄKRING SÄKRING

5 UNDERHÅLL - GÖR-DET-SJÄLV
30
OBS: Informationen ovan kan avvika från placeringarna i din bil. Den är dock aktuell i samband med tryckningen. Kontrollera därför även informationen på locket till säkringshållaren.

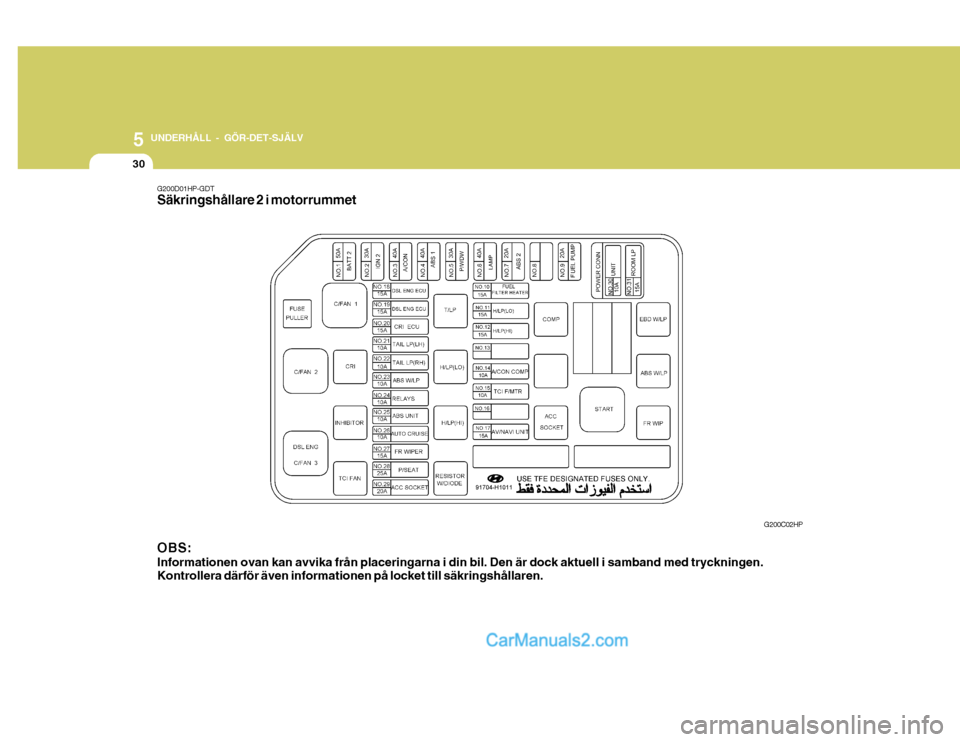

G200D01HP-GDT Säkringshållare 2 i motorrummet
G200C02HP

5
UNDERHÅLL - GÖR-DET-SJÄLV
31

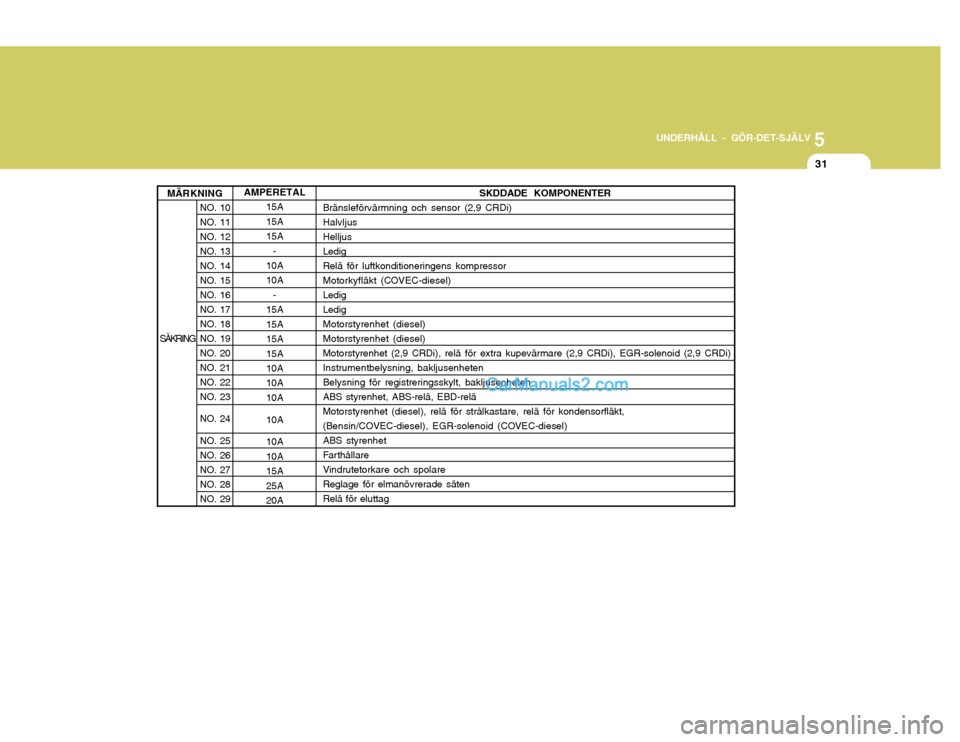

AMPERETAL 15A 15A15A-
10A 10A
-
15A 15A15A15A 10A 10A10A 10A 10A 10A15A25A20A
NO. 10 NO. 11NO. 12NO. 13NO. 14NO. 15NO. 16NO. 17NO. 18NO. 19NO. 20NO. 21NO. 22NO. 23 NO. 24NO. 25 NO. 26NO. 27NO. 28NO. 29
MÄRKNING
SKDDADE KOMPONENTER
Bränsleförvärmning och sensor (2,9 CRDi)HalvljusHelljusLedigRelä för luftkonditioneringens kompressor
Motorkyfläkt (COVEC-diesel)LedigLedigMotorstyrenhet (diesel)Motorstyrenhet (diesel)Motorstyrenhet (2,9 CRDi), relä för extra kupevärmare (2,9 CRDi), EGR-solenoid (2,9 CRDi)Instrumentbelysning, bakljusenhetenBelysning för registreringsskylt, bakljusenhetenABS styrenhet, ABS-relä, EBD-reläMotorstyrenhet (diesel), relä för strålkastare, relä för kondensorfläkt,
(Bensin/COVEC-diesel), EGR-solenoid (COVEC-diesel)ABS styrenhet
FarthållareVindrutetorkare och spolareReglage för elmanövrerade sätenRelä för eluttag
SÄKRING

5 UNDERHÅLL - GÖR-DET-SJÄLV

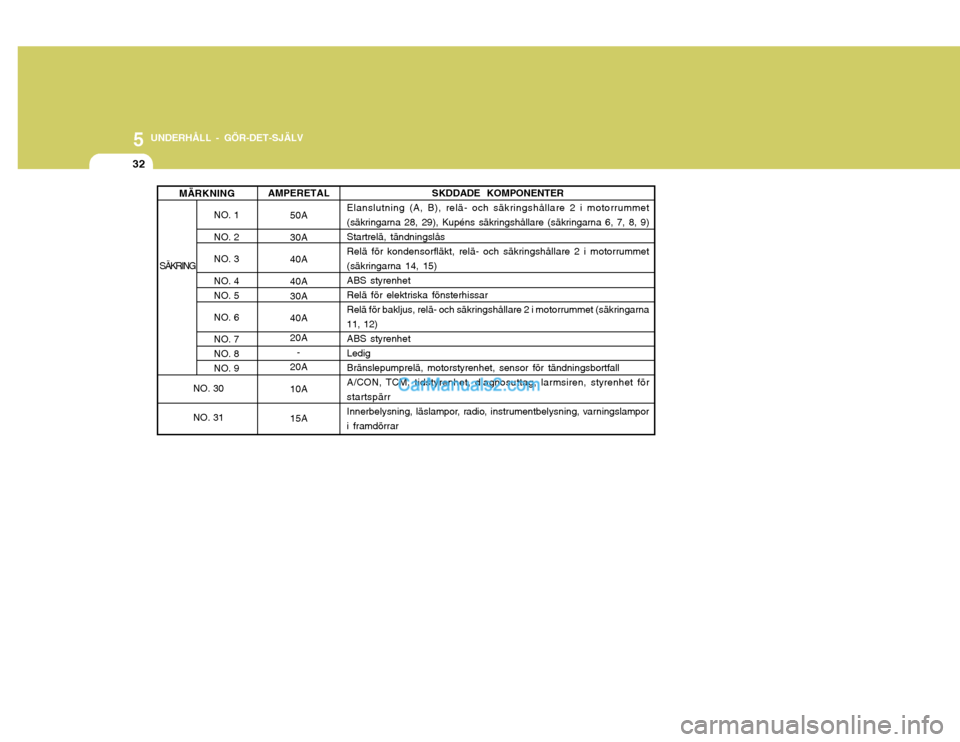

32
AMPERETAL50A 30A 40A 40A 30A 40A 20A-
20A 10A 15A
NO. 1 NO. 2NO. 3NO. 4 NO. 5 NO. 6 NO. 7 NO. 8NO. 9
MÄRKNING
SKDDADE KOMPONENTER
Elanslutning (A, B), relä- och säkringshållare 2 i motorrummet(säkringarna 28, 29), Kupéns säkringshållare (säkringarna 6, 7, 8, 9)Startrelä, tändningslåsRelä för kondensorfläkt, relä- och säkringshållare 2 i motorrummet(säkringarna 14, 15)ABS styrenhetRelä för elektriska fönsterhissarRelä för bakljus, relä- och säkringshållare 2 i motorrummet (säkringarna11, 12)ABS styrenhetLedigBränslepumprelä, motorstyrenhet, sensor för tändningsbortfall
A/CON, TCM, tidstyrenhet, diagnosuttag, larmsiren, styrenhet förstartspärr
Innerbelysning, läslampor, radio, instrumentbelysning, varningslampori framdörrar
SÄKRING
NO. 30 NO. 31

5
UNDERHÅLL - GÖR-DET-SJÄLV
33
Nr. 1 2 34 5 67 8 9
10 11 1213 14 1516 17 1819 20 2122 23 2425 26 2728 AMPERETAL
30A 10A 15A 20A10A15A30A20A 10A 10A20A10A- -
10A 10A -
10A10A10A10A 10A 10A
-
10A15A15A 10A SKYDDAD KOMPONENT
Relä för defroster Relä och reglage för varningsblinkersBromsljuskontakt
TOD, EST kontrollmodul LedigStyrenhet för taklucka Kupéfläktrelä CentrallåsRelä för dimbakljus Radio, läslampor Cigarettändare, relä för eluttag, eluttagReglage för elmanövrerade backspeglar Ledig LedigReglage för luftkonditioneringen Defroster för yttre backspeglar Ledig
Styrenhet för automatväxellåda, motorstyrenhet (COVEC-diesel), TCCS (TOD, EST), startspärr Kontakt för backlampa, innerbackspegel, kontakt för transmissionens lägen Reglage för varningsblinkers
Instrumentbelysning, tidstyrenhet, hastighetssensor, styrenhet för halvljusautomatik Krockkuddar
Varningslampa för krockkuddarLedig Kupéfläkt och luftkonditionering, tidstyrenhet, relä för defroster Eluppvärmda säten
Taklucka, bakrutetorkare och spolare, reglage för farthållare, relä för intervalltorkare för bakruta Startrelä, stöldlarmrelä

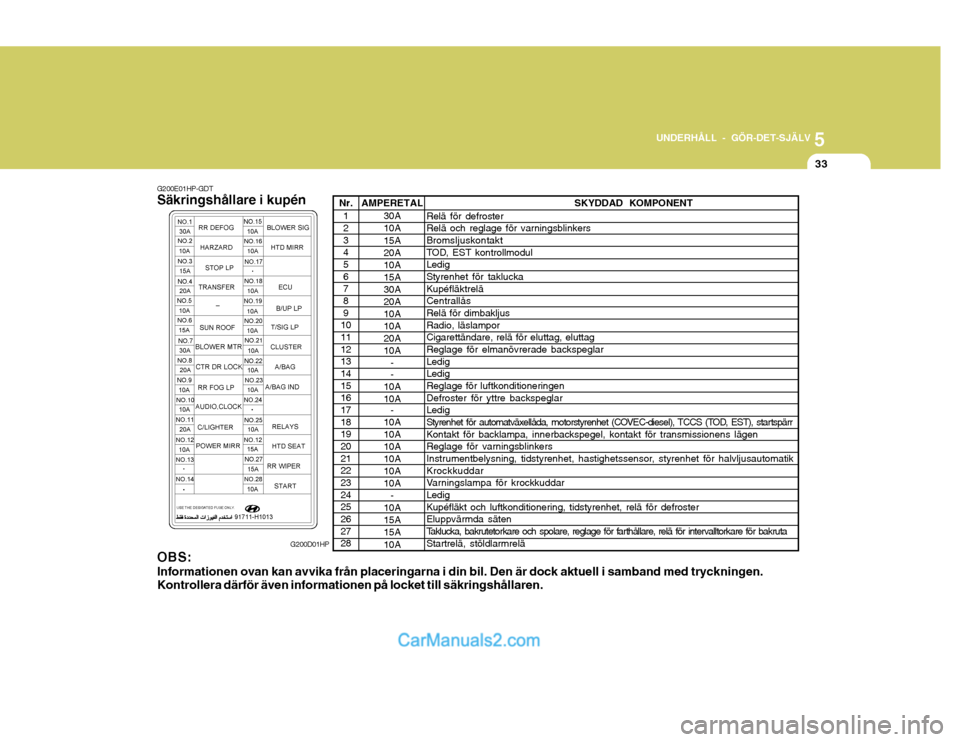

G200E01HP-GDT Säkringshållare i kupén OBS: Informationen ovan kan avvika från placeringarna i din bil. Den är dock aktuell i samband med tryckningen. Kontrollera därför även informationen på locket till säkringshållaren. G200D01HP
