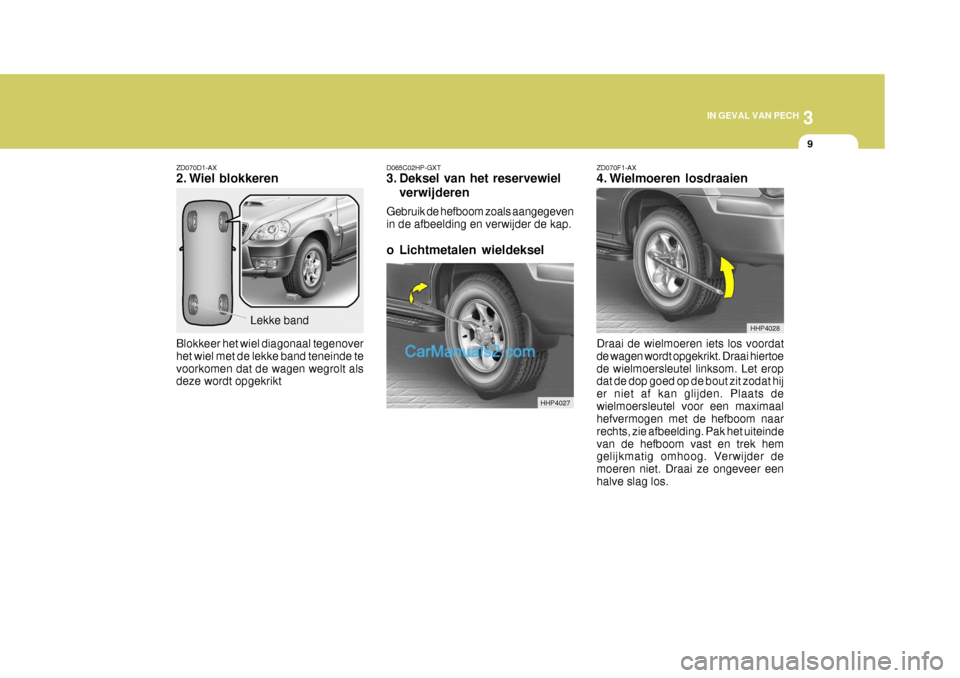

IN GEVAL VAN PECH
9
ZD070D1-AX
2. Wiel blokkeren Blokkeer het wiel diagonaal tegenover het wiel met de lekke band teneinde tevoorkomen dat de wagen wegrolt als deze wordt opgekrikt
Lekke band D065C02HP-GXT
3. Deksel van het reservewiel
verwijderen
Gebruik de hefboom zoals aangegeven in de afbeelding en verwijder de kap.
o Lichtmetalen wieldeksel ZD070F1-AX
4. Wielmoeren losdraaien Draai de wielmoeren iets los voordat de wagen wordt opgekrikt. Draai hiertoede wielmoersleutel linksom. Let erop dat de dop goed op de bout zit zodat hij er niet af kan glijden. Plaats dewielmoersleutel voor een maximaal hefvermogen met de hefboom naar rechts, zie afbeelding. Pak het uiteindevan de hefboom vast en trek hem gelijkmatig omhoog. Verwijder de moeren niet. Draai ze ongeveer eenhalve slag los.
HHP4027
HHP4028
Page 172 of 245

3IN GEVAL VAN PECH
10
D060F02HP-GXT 6. Omhoogbrengen van de auto
o Verwijder de bekleding in delinkerhoek van de bagageruimte.
o Draai de zeskantbout los en verwijder de krik. Draai de ontlastklep m.b.v. de krikhendel tot de aanslag rechtsom. Breng de krikhendel in de houder aan en lijn de groef in de krikhendel uit met nok in de houder.
HHP4016
HHP4017
D060F01HP
ZD070G1-AX

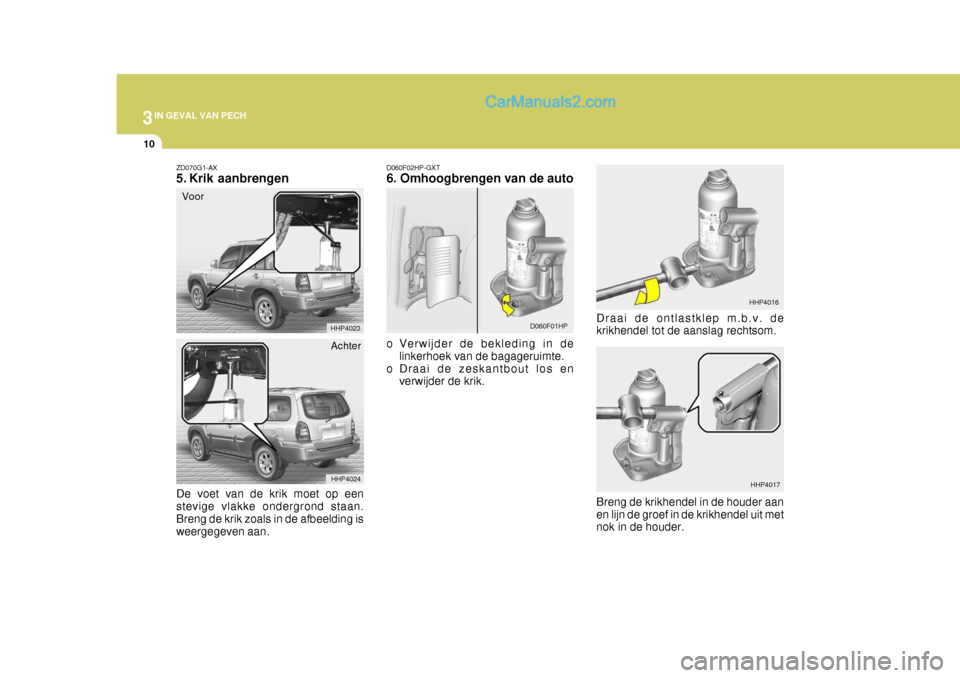

5. Krik aanbrengen De voet van de krik moet op een stevige vlakke ondergrond staan. Breng de krik zoals in de afbeelding is weergegeven aan.
Voor HHP4023
HHP4024
Achter
Page 173 of 245

3
IN GEVAL VAN PECH
11

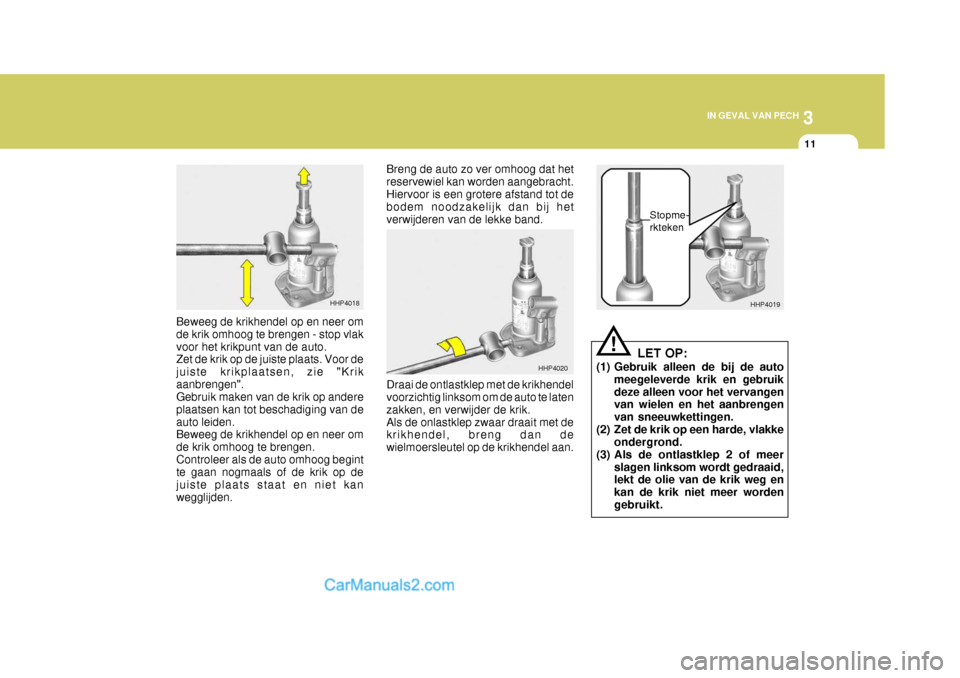

Beweeg de krikhendel op en neer om de krik omhoog te brengen - stop vlakvoor het krikpunt van de auto. Zet de krik op de juiste plaats. Voor de juiste krikplaatsen, zie "Krikaanbrengen". Gebruik maken van de krik op andere plaatsen kan tot beschadiging van deauto leiden. Beweeg de krikhendel op en neer om de krik omhoog te brengen.Controleer als de auto omhoog begint te gaan nogmaals of de krik op de juiste plaats staat en niet kanwegglijden.
HHP4018
!
Stopme- rkteken
HHP4020 HHP4019
LET OP:
(1) Gebruik alleen de bij de auto meegeleverde krik en gebruik deze alleen voor het vervangen van wielen en het aanbrengen van sneeuwkettingen.
(2) Zet de krik op een harde, vlakke ondergrond.
(3) Als de ontlastklep 2 of meer
slagen linksom wordt gedraaid, lekt de olie van de krik weg en kan de krik niet meer wordengebruikt.
Breng de auto zo ver omhoog dat hetreservewiel kan worden aangebracht.Hiervoor is een grotere afstand tot de bodem noodzakelijk dan bij het verwijderen van de lekke band. Draai de ontlastklep met de krikhendel voorzichtig linksom om de auto te laten zakken, en verwijder de krik.Als de onlastklep zwaar draait met de krikhendel, breng dan de wielmoersleutel op de krikhendel aan.
Page 174 of 245

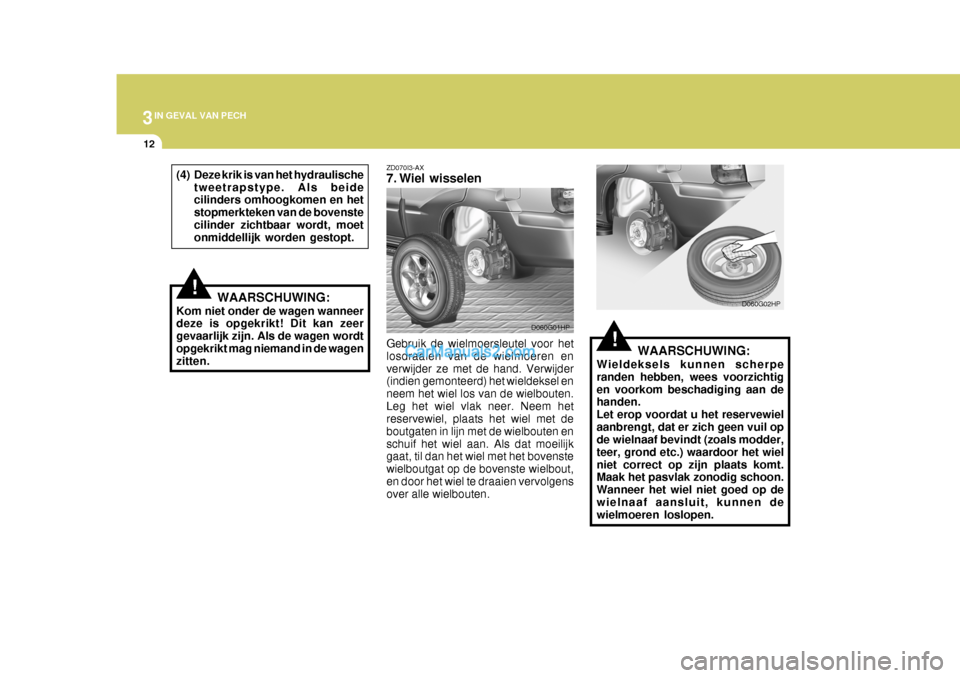

3IN GEVAL VAN PECH
12
!
ZD070I3-AX
7. Wiel wisselen Gebruik de wielmoersleutel voor het losdraaien van de wielmoeren enverwijder ze met de hand. Verwijder (indien gemonteerd) het wieldeksel en neem het wiel los van de wielbouten.Leg het wiel vlak neer. Neem het reservewiel, plaats het wiel met de boutgaten in lijn met de wielbouten enschuif het wiel aan. Als dat moeilijk gaat, til dan het wiel met het bovenste wielboutgat op de bovenste wielbout,en door het wiel te draaien vervolgens over alle wielbouten.
D060G02HP
D060G01HP
!
(4) Deze krik is van het hydraulische
tweetrapstype. Als beide cilinders omhoogkomen en het stopmerkteken van de bovenstecilinder zichtbaar wordt, moet onmiddellijk worden gestopt.
WAARSCHUWING:
Kom niet onder de wagen wanneerdeze is opgekrikt! Dit kan zeer gevaarlijk zijn. Als de wagen wordtopgekrikt mag niemand in de wagen zitten. WAARSCHUWING:
Wieldeksels kunnen scherpe randen hebben, wees voorzichtigen voorkom beschadiging aan de handen. Let erop voordat u het reservewielaanbrengt, dat er zich geen vuil op de wielnaaf bevindt (zoals modder, teer, grond etc.) waardoor het wielniet correct op zijn plaats komt. Maak het pasvlak zonodig schoon. Wanneer het wiel niet goed op dewielnaaf aansluit, kunnen de wielmoeren loslopen.
Page 175 of 245

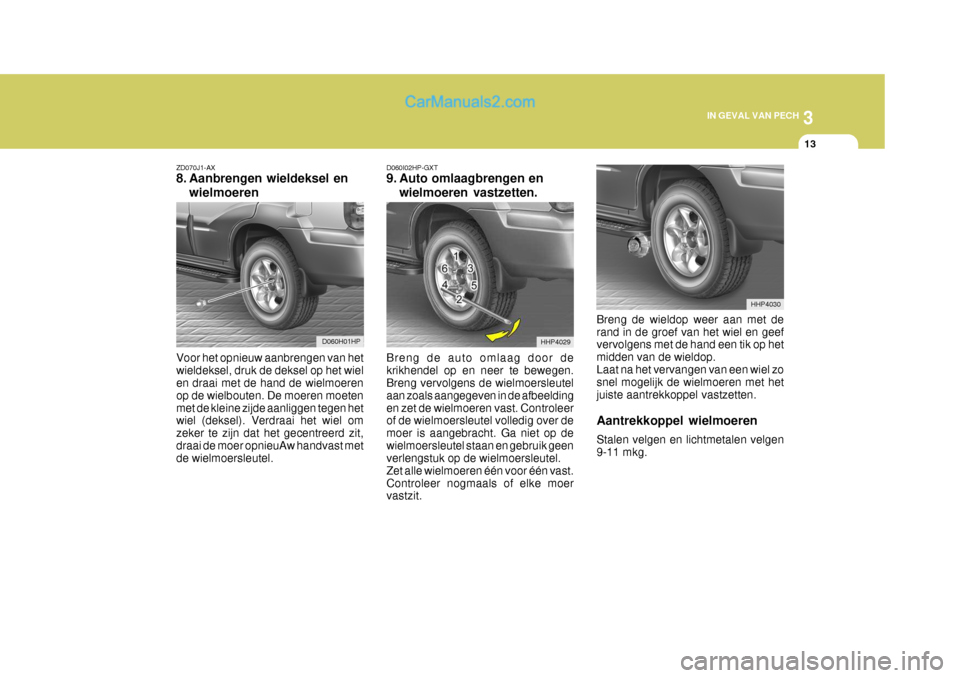

3
IN GEVAL VAN PECH
13
ZD070J1-AX
8. Aanbrengen wieldeksel en wielmoeren
Voor het opnieuw aanbrengen van het wieldeksel, druk de deksel op het wiel en draai met de hand de wielmoeren op de wielbouten. De moeren moetenmet de kleine zijde aanliggen tegen het wiel (deksel). Verdraai het wiel om zeker te zijn dat het gecentreerd zit,draai de moer opnieuAw handvast met de wielmoersleutel.
D060H01HPHHP4029
D060I02HP-GXT
9. Auto omlaagbrengen en
wielmoeren vastzetten.
Breng de auto omlaag door de krikhendel op en neer te bewegen. Breng vervolgens de wielmoersleutel aan zoals aangegeven in de afbeeldingen zet de wielmoeren vast. Controleer of de wielmoersleutel volledig over de moer is aangebracht. Ga niet op dewielmoersleutel staan en gebruik geen verlengstuk op de wielmoersleutel. Zet alle wielmoeren één voor één vast.Controleer nogmaals of elke moer vastzit. Breng de wieldop weer aan met de rand in de groef van het wiel en geef vervolgens met de hand een tik op het midden van de wieldop.Laat na het vervangen van een wiel zo snel mogelijk de wielmoeren met het juiste aantrekkoppel vastzetten. Aantrekkoppel wielmoeren Stalen velgen en lichtmetalen velgen 9-11 mkg.
HHP4030
Page 176 of 245

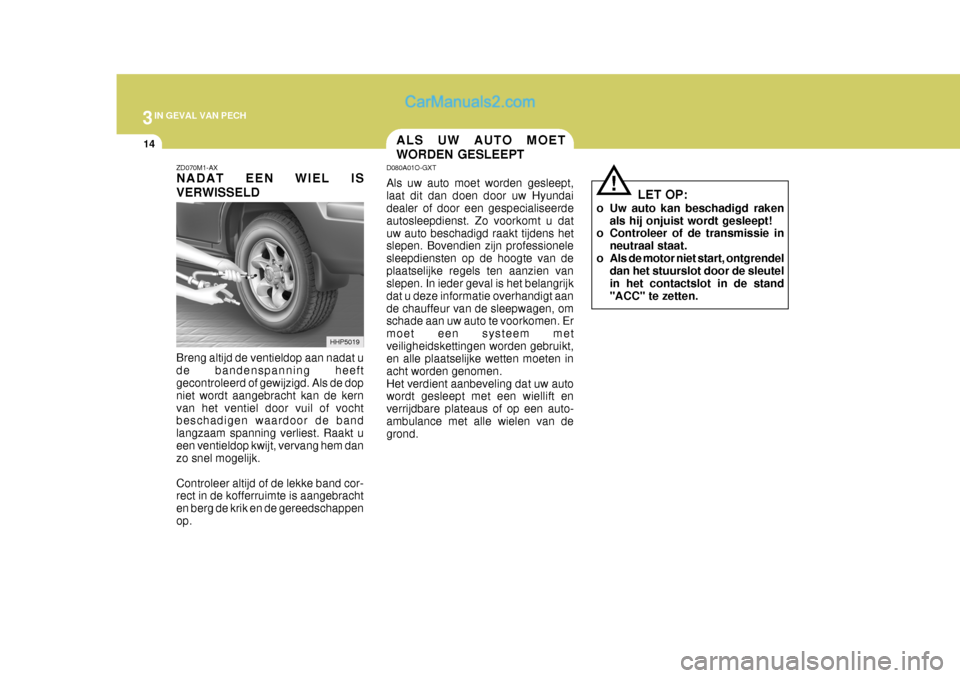

3IN GEVAL VAN PECH
14ALS UW AUTO MOET WORDEN GESLEEPT
ZD070M1-AX NADAT EEN WIEL IS VERWISSELD Breng altijd de ventieldop aan nadat u de bandenspanning heeft gecontroleerd of gewijzigd. Als de dop niet wordt aangebracht kan de kernvan het ventiel door vuil of vocht beschadigen waardoor de band langzaam spanning verliest. Raakt ueen ventieldop kwijt, vervang hem dan zo snel mogelijk. Controleer altijd of de lekke band cor- rect in de kofferruimte is aangebracht en berg de krik en de gereedschappenop.
HHP5019 D080A01O-GXT Als uw auto moet worden gesleept, laat dit dan doen door uw Hyundai dealer of door een gespecialiseerde autosleepdienst. Zo voorkomt u datuw auto beschadigd raakt tijdens het slepen. Bovendien zijn professionele sleepdiensten op de hoogte van deplaatselijke regels ten aanzien van slepen. In ieder geval is het belangrijk dat u deze informatie overhandigt aande chauffeur van de sleepwagen, om schade aan uw auto te voorkomen. Er moet een systeem metveiligheidskettingen worden gebruikt, en alle plaatselijke wetten moeten in acht worden genomen.Het verdient aanbeveling dat uw auto wordt gesleept met een wiellift en verrijdbare plateaus of op een auto-ambulance met alle wielen van de grond.
!
LET OP:
o Uw auto kan beschadigd raken als hij onjuist wordt gesleept!
o Controleer of de transmissie in
neutraal staat.
o Als de motor niet start, ontgrendel dan het stuurslot door de sleutel in het contactslot in de stand"ACC" te zetten.
Page 177 of 245

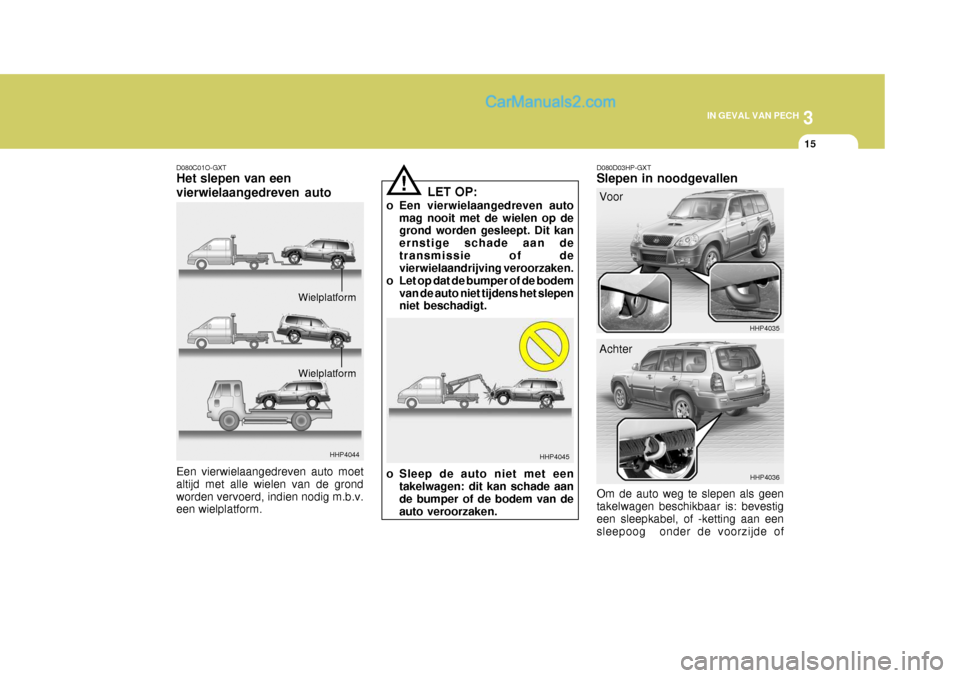

3
IN GEVAL VAN PECH
15
D080C01O-GXT Het slepen van een vierwielaangedreven auto
HHP4044
Een vierwielaangedreven auto moet altijd met alle wielen van de grondworden vervoerd, indien nodig m.b.v. een wielplatform.
Wielplatform
!
HHP4045
LET OP:
o Een vierwielaangedreven auto mag nooit met de wielen op de grond worden gesleept. Dit kan ernstige schade aan detransmissie of de vierwielaandrijving veroorzaken.
o Let op dat de bumper of de bodem
van de auto niet tijdens het slepenniet beschadigt.
o Sleep de auto niet met een takelwagen: dit kan schade aan de bumper of de bodem van de auto veroorzaken.
Wielplatform D080D03HP-GXT Slepen in noodgevallenVoor
HHP4035
HHP4036
Achter
Om de auto weg te slepen als geen takelwagen beschikbaar is: bevestig een sleepkabel, of -ketting aan een sleepoog onder de voorzijde of
Page 178 of 245

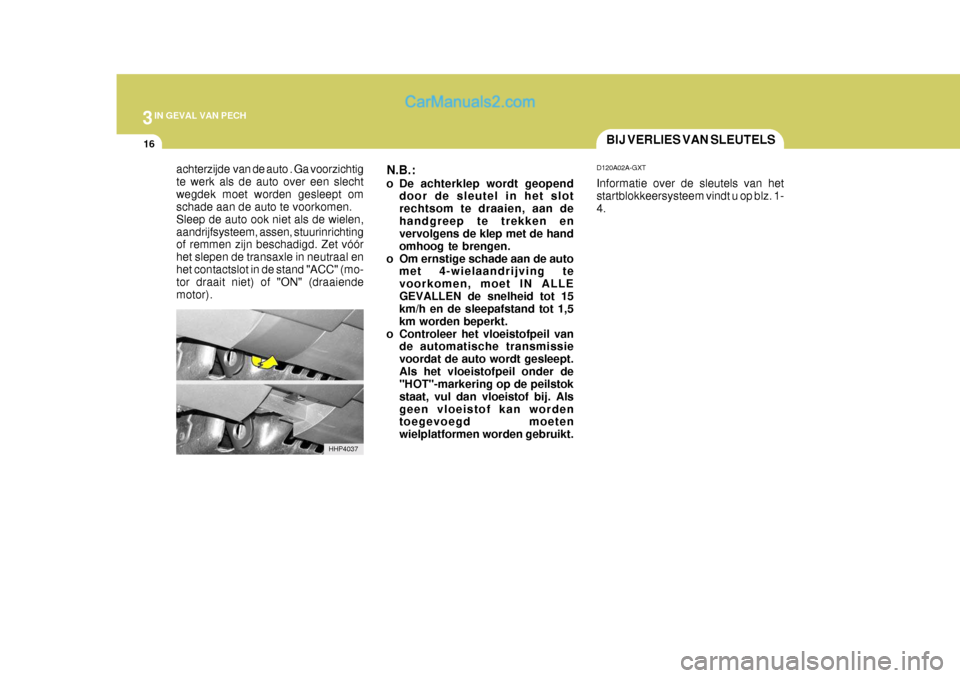

3IN GEVAL VAN PECH
16BIJ VERLIES VAN SLEUTELS
D120A02A-GXT Informatie over de sleutels van het startblokkeersysteem vindt u op blz. 1-4.
achterzijde van de auto . Ga voorzichtigte werk als de auto over een slechtwegdek moet worden gesleept om schade aan de auto te voorkomen. Sleep de auto ook niet als de wielen,aandrijfsysteem, assen, stuurinrichting of remmen zijn beschadigd. Zet vóór het slepen de transaxle in neutraal enhet contactslot in de stand "ACC" (mo- tor draait niet) of "ON" (draaiende motor). N.B.:
o De achterklep wordt geopend
door de sleutel in het slot rechtsom te draaien, aan dehandgreep te trekken en vervolgens de klep met de hand omhoog te brengen.
o Om ernstige schade aan de auto met 4-wielaandrijving tevoorkomen, moet IN ALLEGEVALLEN de snelheid tot 15 km/h en de sleepafstand tot 1,5 km worden beperkt.
o Controleer het vloeistofpeil van de automatische transmissievoordat de auto wordt gesleept.Als het vloeistofpeil onder de "HOT"-markering op de peilstok staat, vul dan vloeistof bij. Alsgeen vloeistof kan worden toegevoegd moeten wielplatformen worden gebruikt.
HHP4037
Page 179 of 245

Onderhoudsvoorschriften............................................. 5-2
Periodiek onderhoud ..................................................... 5-4
Onderhoud onder zware bedrijfsomstandigheden ........ 5-7
5
ONDERHOUDSVOORSCHRIFTEN
5
Page 180 of 245

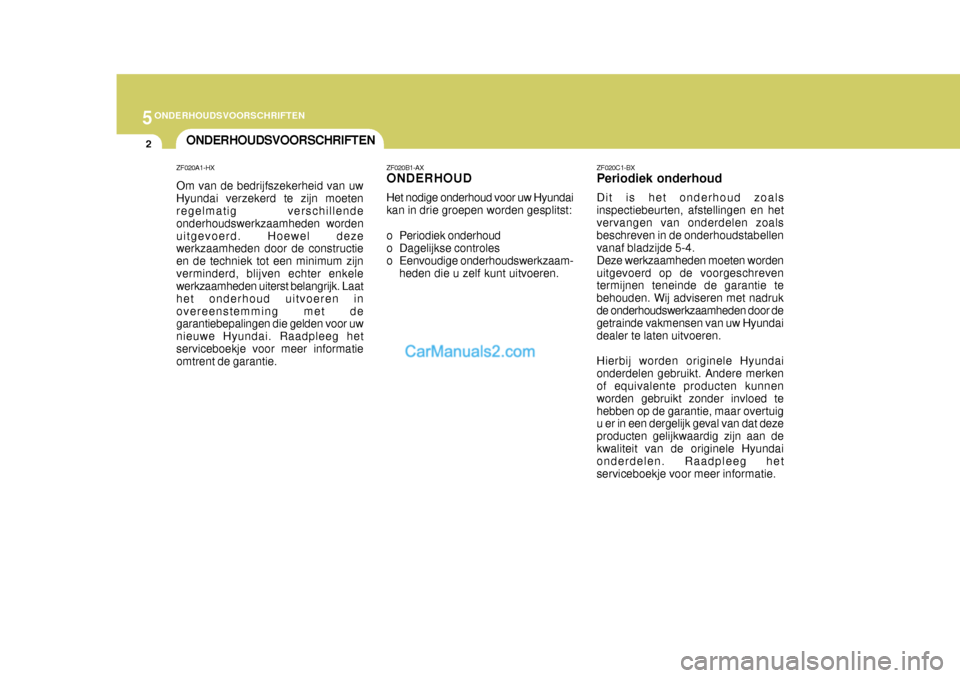

5ONDERHOUDSVOORSCHRIFTEN
2ONDERHOUDSVOORSCHRIFTEN
ZF020A1-HX Om van de bedrijfszekerheid van uw Hyundai verzekerd te zijn moeten regelmatig verschillende onderhoudswerkzaamheden wordenuitgevoerd. Hoewel deze werkzaamheden door de constructie en de techniek tot een minimum zijnverminderd, blijven echter enkele werkzaamheden uiterst belangrijk. Laat het onderhoud uitvoeren inovereenstemming met de garantiebepalingen die gelden voor uw nieuwe Hyundai. Raadpleeg hetserviceboekje voor meer informatie omtrent de garantie. ZF020B1-AX
ONDERHOUD
Het nodige onderhoud voor uw Hyundai
kan in drie groepen worden gesplitst:
o Periodiek onderhoud
o Dagelijkse controles
o Eenvoudige onderhoudswerkzaam- heden die u zelf kunt uitvoeren. ZF020C1-BX
Periodiek onderhoud
Dit is het onderhoud zoals
inspectiebeurten, afstellingen en het vervangen van onderdelen zoals beschreven in de onderhoudstabellenvanaf bladzijde 5-4. Deze werkzaamheden moeten worden
uitgevoerd op de voorgeschreven termijnen teneinde de garantie te behouden. Wij adviseren met nadrukde onderhoudswerkzaamheden door de getrainde vakmensen van uw Hyundai dealer te laten uitvoeren.
Hierbij worden originele Hyundai
onderdelen gebruikt. Andere merken of equivalente producten kunnen worden gebruikt zonder invloed tehebben op de garantie, maar overtuig u er in een dergelijk geval van dat deze producten gelijkwaardig zijn aan dekwaliteit van de originele Hyundai onderdelen. Raadpleeg het serviceboekje voor meer informatie.
