Hyundai Tucson 2019 Manual del propietario (in Spanish)

7-55
7
Mantenimiento

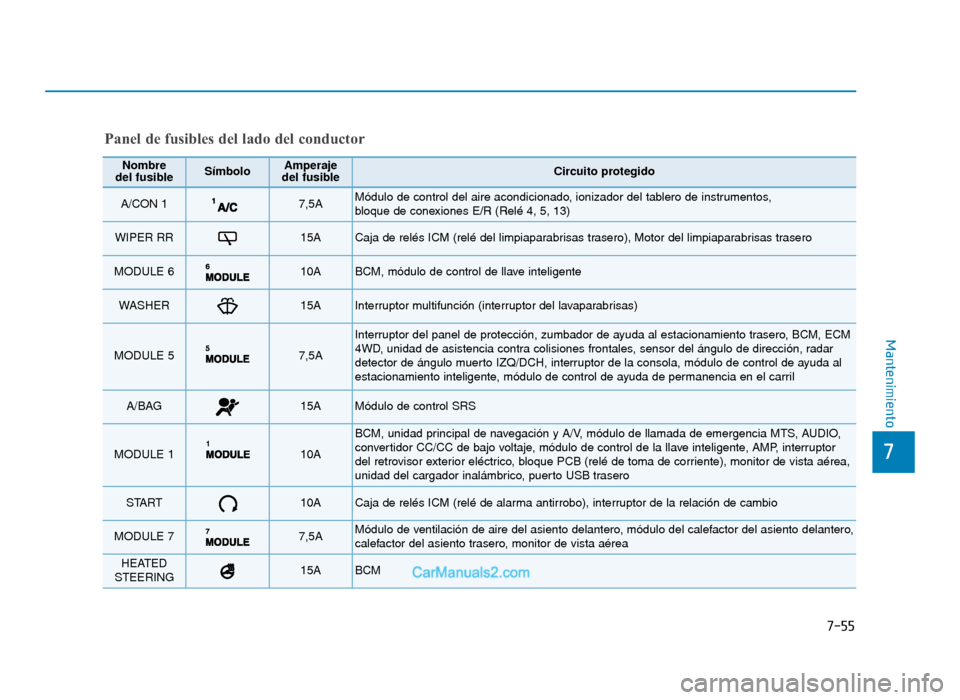

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
A/CON 1 7,5A Módulo de control del aire acondicionado, ionizador del tablero de instrumentos,
bloque de conexiones E/R (Relé 4, 5, 13)
WIPER RR15A Caja de relés ICM (relé del limpiaparabrisas trasero), Motor del limpiaparabrisas trasero
MODULE 6 10A BCM, módulo de control de llave inteligente
WASHER 15A Interruptor multifunción (interruptor del lavaparabrisas)
MODULE 5 7,5A
Interruptor del panel de protección, zumbador de ayuda al estacionamiento trasero, BCM, ECM
4WD, unidad de asistencia contra colisiones frontales, sensor del ángulo de dirección, radar
detector de ángulo muerto IZQ/DCH, interruptor de la consola, módulo de control de ayuda al
estacionamiento inteligente, módulo de control de ayuda de permanencia en el carril
A/BAG 15A Módulo de control SRS
MODULE 1 10A
BCM, unidad principal de navegación y A/V, módulo de llamada de emergencia MTS, AUDIO,
convertidor CC/CC de bajo voltaje, módulo de control de la llave inteligente, AMP, interruptor
del retrovisor exterior eléctrico, bloque PCB (relé de toma de corriente), monitor de vista aérea,
unidad del cargador inalámbrico, puerto USB trasero
START 10A Caja de relés ICM (relé de alarma antirrobo), interruptor de la relación de cambio
MODULE 7 7,5A Módulo de ventilación de aire del asiento delantero, módulo del calefactor del asiento delantero,
calefactor del asiento trasero, monitor de vista aérea
HEATED
STEERING15A BCM
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 55

7-56
Mantenimiento

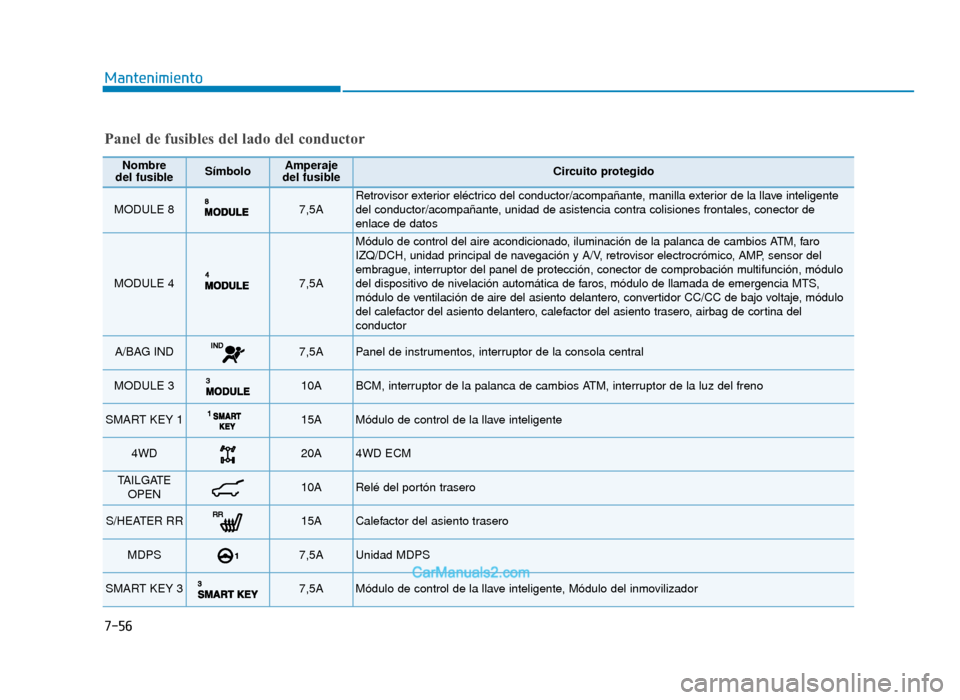

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MODULE 8 7,5A Retrovisor exterior eléctrico del conductor/acompañante, manilla exterior de la llave inteligente
del conductor/acompañante, unidad de asistencia contra colisiones frontales, conector de
enlace de datos
MODULE 4 7,5A
Módulo de control del aire acondicionado, iluminación de la palanca de cambios ATM, faro
IZQ/DCH, unidad principal de navegación y A/V, retrovisor electrocrómico, AMP, sensor del
embrague, interruptor del panel de protección, conector de comprobación multifunción, módulo
del dispositivo de nivelación automática de faros, módulo de llamada de emergencia MTS,
módulo de ventilación de aire del asiento delantero, convertidor CC/CC de bajo voltaje, módulo
del calefactor del asiento delantero, calefactor del asiento trasero, airbag de cortina del
conductor
A/BAG IND 7,5A Panel de instrumentos, interruptor de la consola central
MODULE 3 10A BCM, interruptor de la palanca de cambios ATM, interruptor de la luz del freno
SMART KEY 1 15A Módulo de control de la llave inteligente
4WD 20A 4WD ECM
TAILGATE
OPEN10A Relé del portón trasero
S/HEATER RR 15A Calefactor del asiento trasero
MDPS 7,5A Unidad MDPS
SMART KEY 3 7,5A Módulo de control de la llave inteligente, Módulo del inmovilizador
TLe Euro spain 7.qxp 09.05.2018 11:51 Page 56

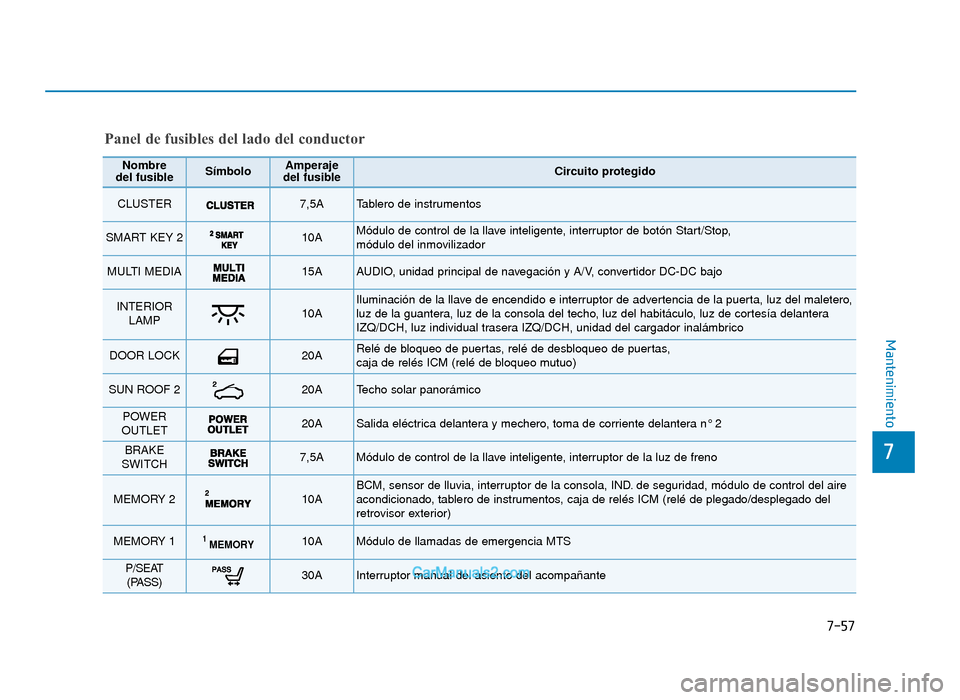

7-57
7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
CLUSTER7,5ATablero de instrumentos
SMART KEY 2 10A Módulo de control de la llave inteligente, interruptor de botón Start/Stop,
módulo del inmovilizador
MULTI MEDIA 15A AUDIO, unidad principal de navegación y A/V, convertidor DC-DC bajo
INTERIOR
LAMP 10A Iluminación de la llave de encendido e interruptor de advertencia de la puerta, luz del maletero,
luz de la guantera, luz de la consola del techo, luz del habitáculo, luz de cortesía delantera
IZQ/DCH, luz individual trasera IZQ/DCH, unidad del cargador inalámbrico
DOOR LOCK 20A Relé de bloqueo de puertas, relé de desbloqueo de puertas,
caja de relés ICM (relé de bloqueo mutuo)
SUN ROOF 2 20A Techo solar panorámico
POWER
OUTLET 20A Salida eléctrica delantera y mechero, toma de corriente delantera n° 2
BRAKE
SWITCH 7,5A Módulo de control de la llave inteligente, interruptor de la luz de freno
MEMORY 2 10A BCM, sensor de lluvia, interruptor de la consola, IND. de seguridad, módulo de control del aire
acondicionado, tablero de instrumentos, caja de relés ICM (relé de plegado/desplegado del
retrovisor exterior)
MEMORY 1MEMORY110A Módulo de llamadas de emergencia MTS
P/SEAT (PASS)30A Interruptor manual del asiento del acompañante
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 57

7-58
Mantenimiento

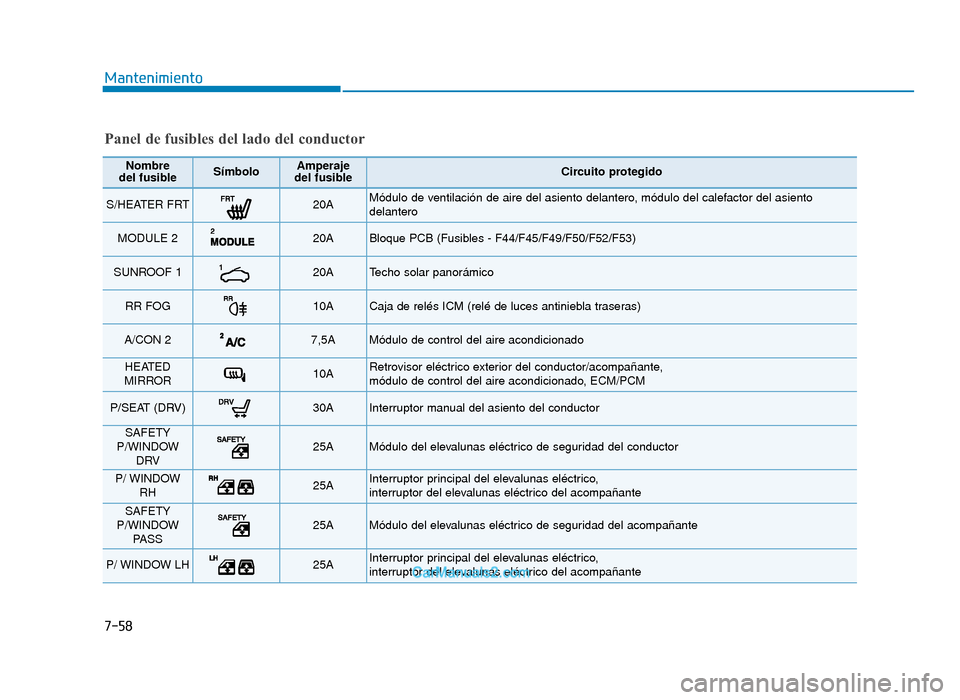

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
S/HEATER FRT20AMódulo de ventilación de aire del asiento delantero, módulo del calefactor del asiento
delantero
MODULE 2 20ABloque PCB (Fusibles - F44/F45/F49/F50/F52/F53)
SUNROOF 1 20A Techo solar panorámico
RR FOG10A Caja de relés ICM (relé de luces antiniebla traseras)
A/CON 2 7,5A Módulo de control del aire acondicionado
HEATED
MIRROR 10A Retrovisor eléctrico exterior del conductor/acompañante,
módulo de control del aire acondicionado, ECM/PCM
P/SEAT (DRV) 30A Interruptor manual del asiento del conductor
SAFETY
P/WINDOW DRV25A Módulo del elevalunas eléctrico de seguridad del conductor
P/ WINDOW RH 25A Interruptor principal del elevalunas eléctrico,
interruptor del elevalunas eléctrico del acompañante
SAFETY
P/WINDOW PASS25A Módulo del elevalunas eléctrico de seguridad del acompañante
P/ WINDOW LH 25A Interruptor principal del elevalunas eléctrico,
interruptor del elevalunas eléctrico del acompañante
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 58

7-59
7
Mantenimiento

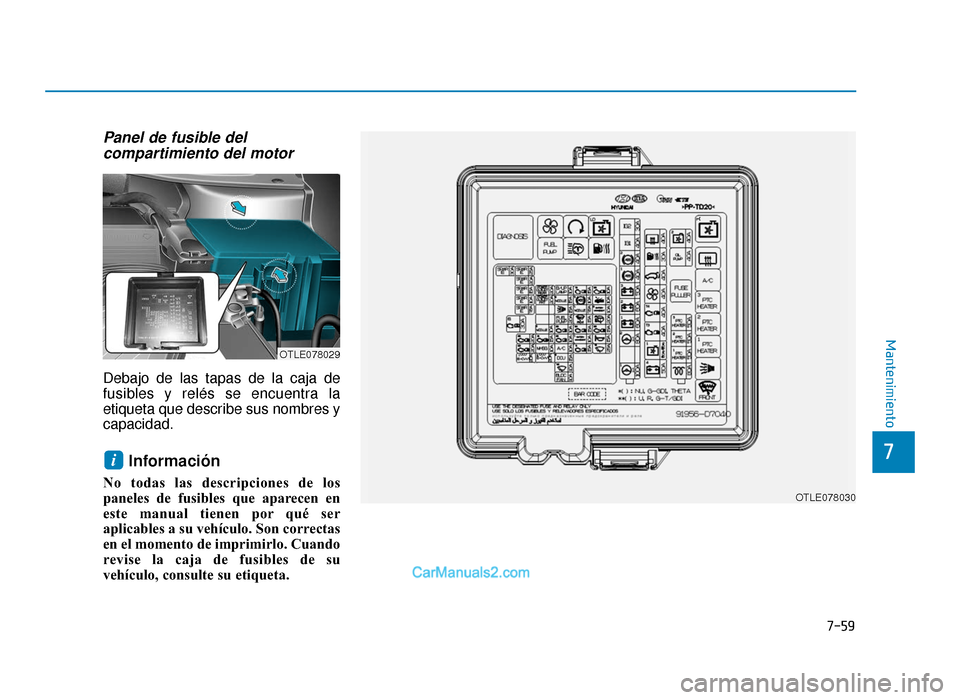

Panel de fusible delcompartimiento del motor
Debajo de las tapas de la caja de
fusibles y relés se encuentra la
etiqueta que describe sus nombres y
capacidad.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OTLE078029
OTLE078030
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 59

7-60
Mantenimiento

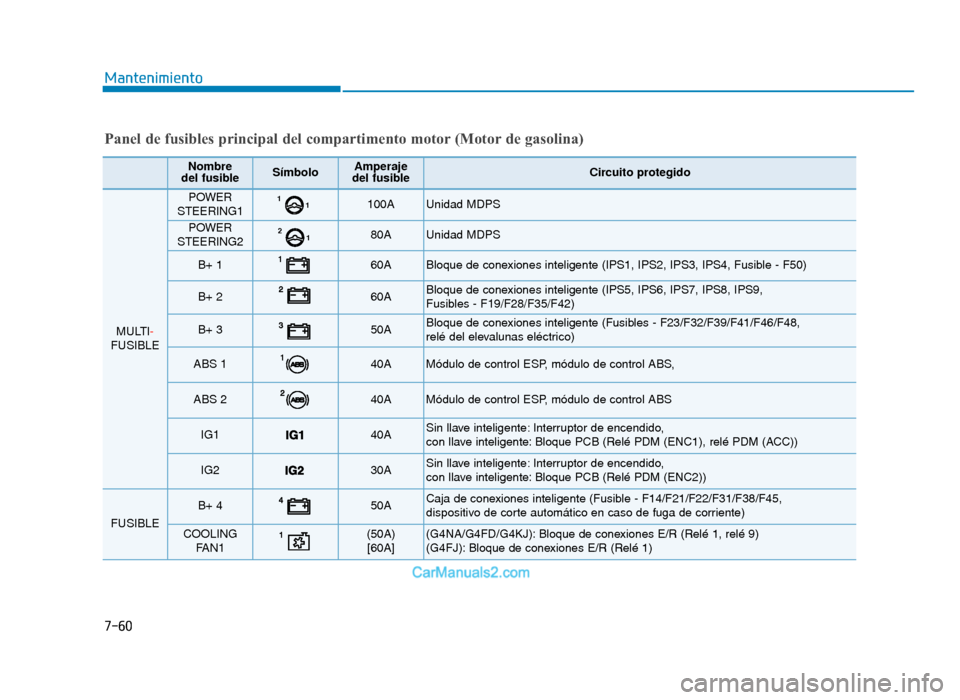

Panel de fusibles principal del compartimento motor (Motor de gasolina)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTI-
FUSIBLE
POWER
STEERING111100AUnidad MDPS
POWER
STEERING21280AUnidad MDPS
B+ 1 60A Bloque de conexiones inteligente (IPS1, IPS2, IPS3, IPS4, Fusible - F50)
B+ 2 60A Bloque de conexiones inteligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibles - F19/F28/F35/F42)
B+ 3 50A Bloque de conexiones inteligente (Fusibles - F23/F32/F39/F41/F46/F48,
relé del elevalunas eléctrico)
ABS 1 40A Módulo de control ESP, módulo de control ABS,
ABS 2 40A Módulo de control ESP, módulo de control ABS
IG1 40A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC1), relé PDM (ACC))
IG2 30A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC2))
FUSIBLE
B+ 4 50A Caja de conexiones inteligente (Fusible - F14/F21/F22/F31/F38/F45,
dispositivo de corte automático en caso de fuga de corriente)
COOLING FAN1(50A)[60A](G4NA/G4FD/G4KJ): Bloque de conexiones E/R (Relé 1, relé 9)
(G4FJ): Bloque de conexiones E/R (Relé 1)
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 60

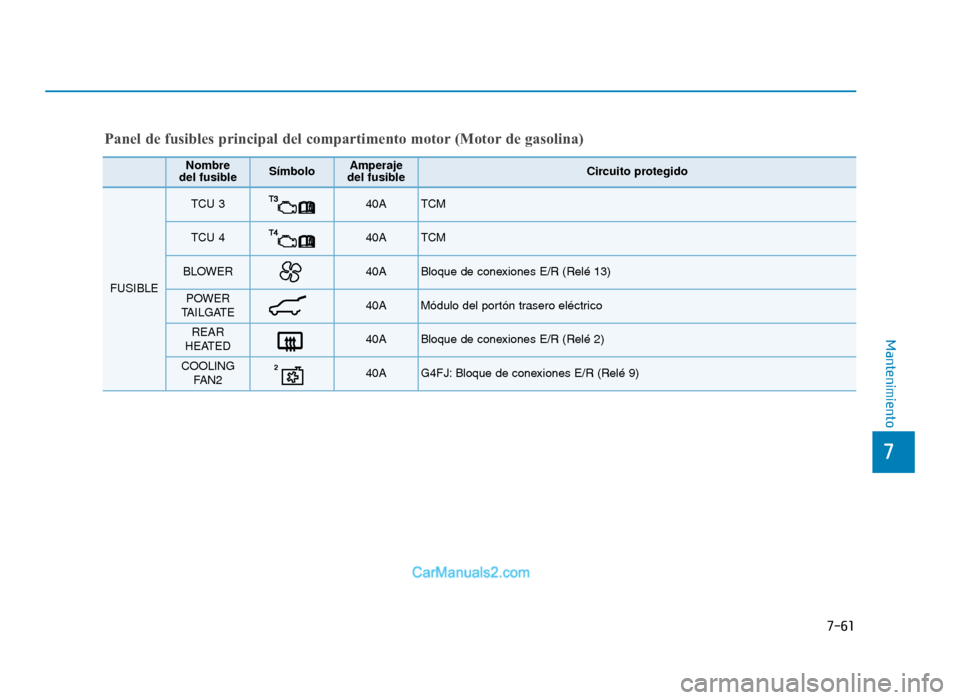

7-61
7
Mantenimiento
Panel de fusibles principal del compartimento motor (Motor de gasolina)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40ABloque de conexiones E/R (Relé 13)
POWER
TAILGATE40AMódulo del portón trasero eléctrico
REAR
HEATED40ABloque de conexiones E/R (Relé 2)
COOLING FAN2240AG4FJ: Bloque de conexiones E/R (Relé 9)
TLe Euro spain 7.qxp 09.05.2018 11:52 Page 61

Mantenimiento
7-62

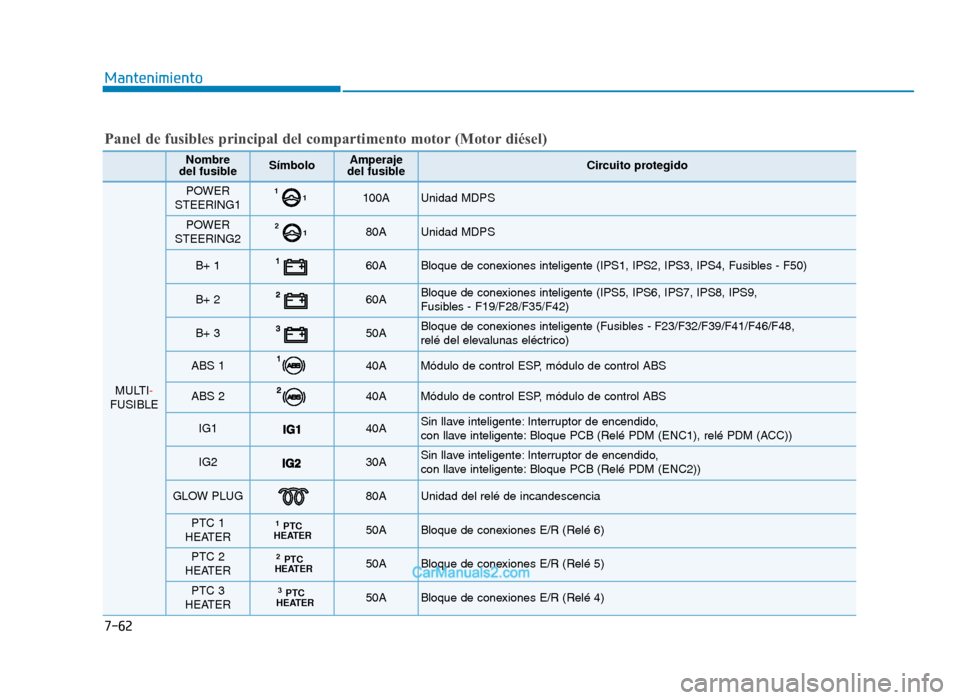

Panel de fusibles principal del compartimento motor (Motor diésel)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTI-
FUSIBLE
POWER
STEERING111100AUnidad MDPS
POWER
STEERING21280AUnidad MDPS
B+ 1 60A Bloque de conexiones inteligente (IPS1, IPS2, IPS3, IPS4, Fusibles - F50)
B+ 2 60A Bloque de conexiones inteligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibles - F19/F28/F35/F42)
B+ 3 50A Bloque de conexiones inteligente (Fusibles - F23/F32/F39/F41/F46/F48,
relé del elevalunas eléctrico)
ABS 1 40A Módulo de control ESP, módulo de control ABS
ABS 2 40A Módulo de control ESP, módulo de control ABS
IG1 40A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC1), relé PDM (ACC))
IG2 30A Sin llave inteligente: Interruptor de encendido,
con llave inteligente: Bloque PCB (Relé PDM (ENC2))
GLOW PLUG80AUnidad del relé de incandescencia
PTC 1
HEATERPTCHEATER150ABloque de conexiones E/R (Relé 6)
PTC 2
HEATERPTCHEATER250ABloque de conexiones E/R (Relé 5)
PTC 3
HEATERPTCHEATER350ABloque de conexiones E/R (Relé 4)
TLe Euro spain 7.qxp 09.05.2018 11:53 Page 62

7-63
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
B+ 4 50A Caja de conexiones inteligente (Fusible - F14/F21/F22/F31/F38/F45,
dispositivo de corte automático en caso de fuga de corriente)
COOLING
FAN160ABloque de conexiones E/R (Relé 1)
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40ABloque de conexiones E/R (Relé 13)
POWER
TAILGATE40AMódulo del portón trasero eléctrico
FUEL
HEATER30ABloque de conexiones E/R (Relé 10)
REAR
HEATED40ABloque de conexiones E/R (Relé 2)
COOLING FAN2240AG4FJ: Bloque de conexiones E/R (Relé 9)

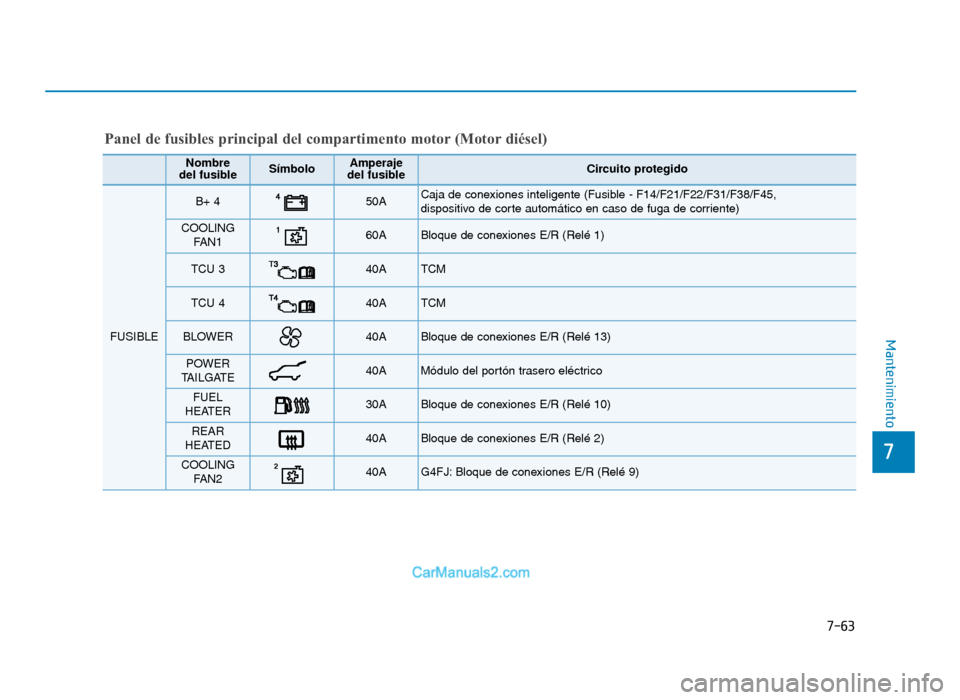

Panel de fusibles principal del compartimento motor (Motor diésel)
TLe Euro spain 7.qxp 09.05.2018 11:53 Page 63

7-64
Mantenimiento

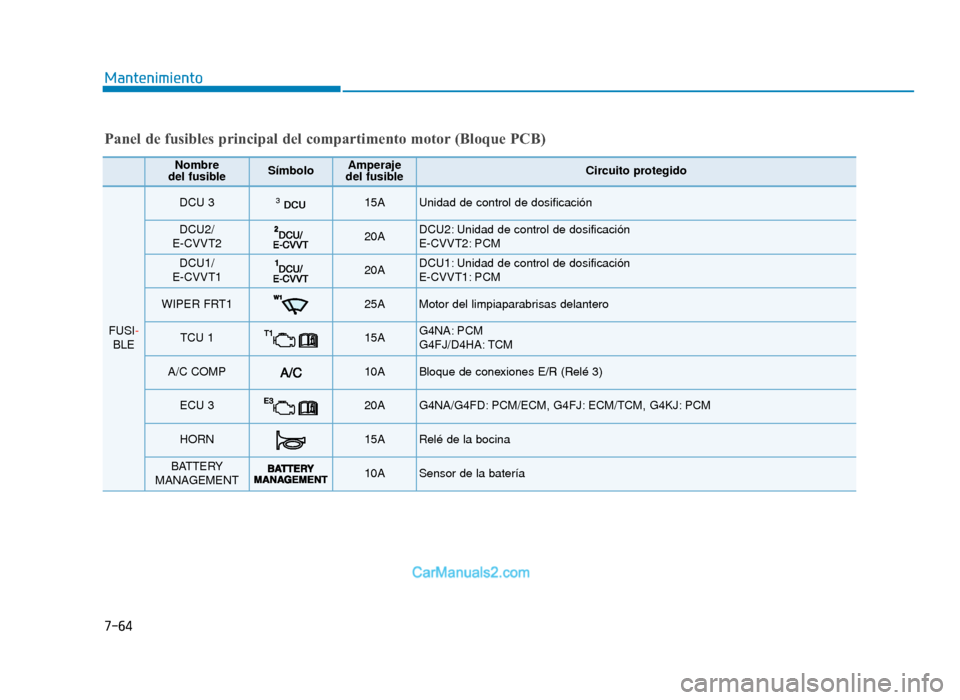

Panel de fusibles principal del compartimento motor (Bloque PCB)
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSI-
BLE
DCU 3DCU315A Unidad de control de dosificación
DCU2/
E-CVVT220A DCU2: Unidad de control de dosificación
E-CVVT2: PCM
DCU1/
E-CVVT120A DCU1: Unidad de control de dosificación
E-CVVT1: PCM
WIPER FRT125A Motor del limpiaparabrisas delantero
TCU 115A G4NA: PCM
G4FJ/D4HA: TCM
A/C COMP10ABloque de conexiones E/R (Relé 3)
ECU 320A G4NA/G4FD: PCM/ECM, G4FJ: ECM/TCM, G4KJ: PCM
HORN15A Relé de la bocina
BATTERY
MANAGEMENT10A Sensor de la batería
TLe Euro spain 7.qxp 09.05.2018 11:53 Page 64
