Page 651 of 735

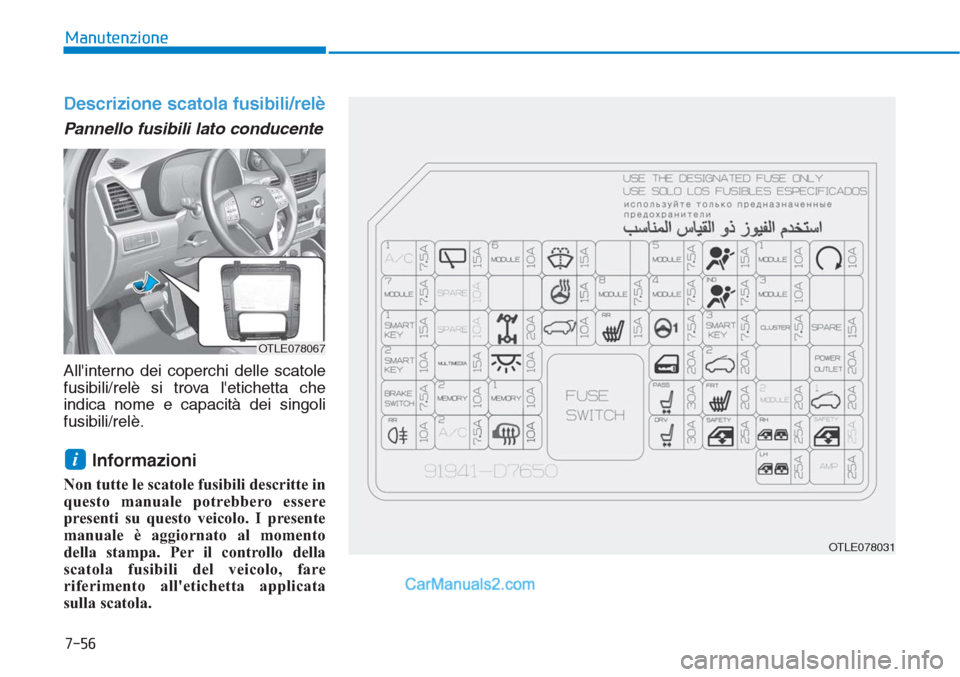

7-56
Manutenzione
Descrizione scatola fusibili/relè
Pannello fusibili lato conducente
All'interno dei coperchi delle scatole
fusibili/relè si trova l'etichetta che
indica nome e capacità dei singoli
fusibili/relè.
Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OTLE078067
OTLE078031
Page 652 of 735
7-57
7
Manutenzione

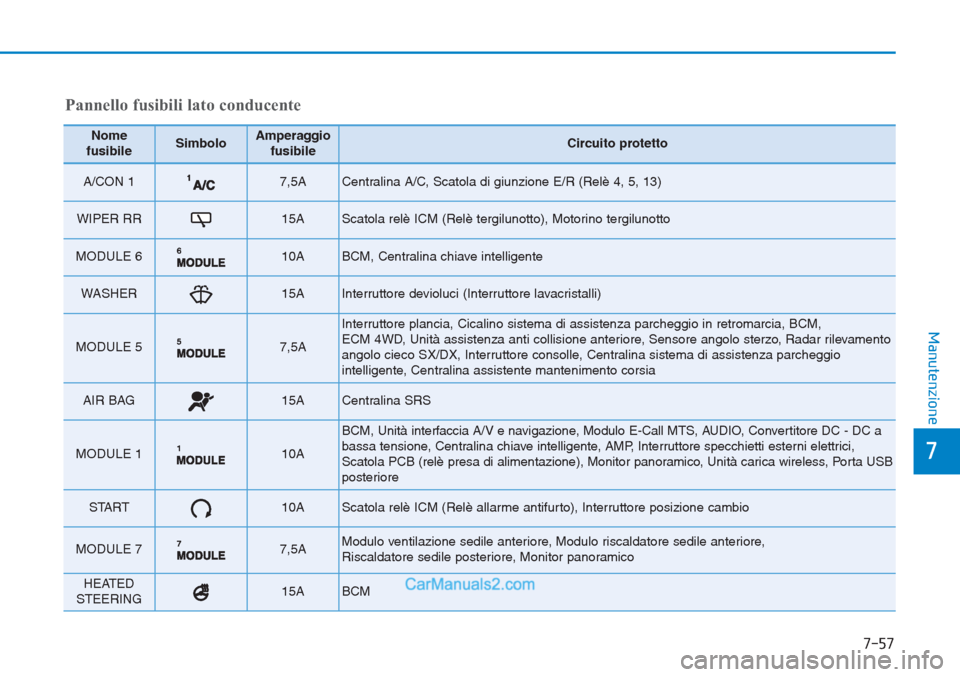

Pannello fusibili lato conducente
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
A/CON 1 7,5A Centralina A/C, Scatola di giunzione E/R (Relè 4, 5, 13)
WIPER RR15A Scatola relè ICM (Relè tergilunotto), Motorino tergilunotto
MODULE 6 10A BCM, Centralina chiave intelligente
WASHER 15A Interruttore devioluci (Interruttore lavacristalli)
MODULE 5 7,5A
Interruttore plancia, Cicalino sistema di assistenza parcheggio in retromarcia, BCM,
ECM 4WD, Unità assistenza anti collisione anteriore, Sensore angolo sterzo, Radar rilevamento
angolo cieco SX/DX, Interruttore consolle, Centralina sistema di assistenza parcheggio
intelligente, Centralina assistente mantenimento corsia
AIR BAG15A Centralina SRS
MODULE 1 10A
BCM, Unità interfaccia A/V e navigazione, Modulo E-Call MTS, AUDIO, Convertitore DC - DC a
bassa tensione, Centralina chiave intelligente, AMP, Interruttore specchietti esterni elettrici,
Scatola PCB (relè presa di alimentazione), Monitor panoramico, Unità carica wireless, Porta USB
posteriore
START 10A Scatola relè ICM (Relè allarme antifurto), Interruttore posizione cambio
MODULE 7 7,5A Modulo ventilazione sedile anteriore, Modulo riscaldatore sedile anteriore,
Riscaldatore sedile posteriore, Monitor panoramico
HEATED
STEERING15A BCM
Page 653 of 735
7-58
Manutenzione

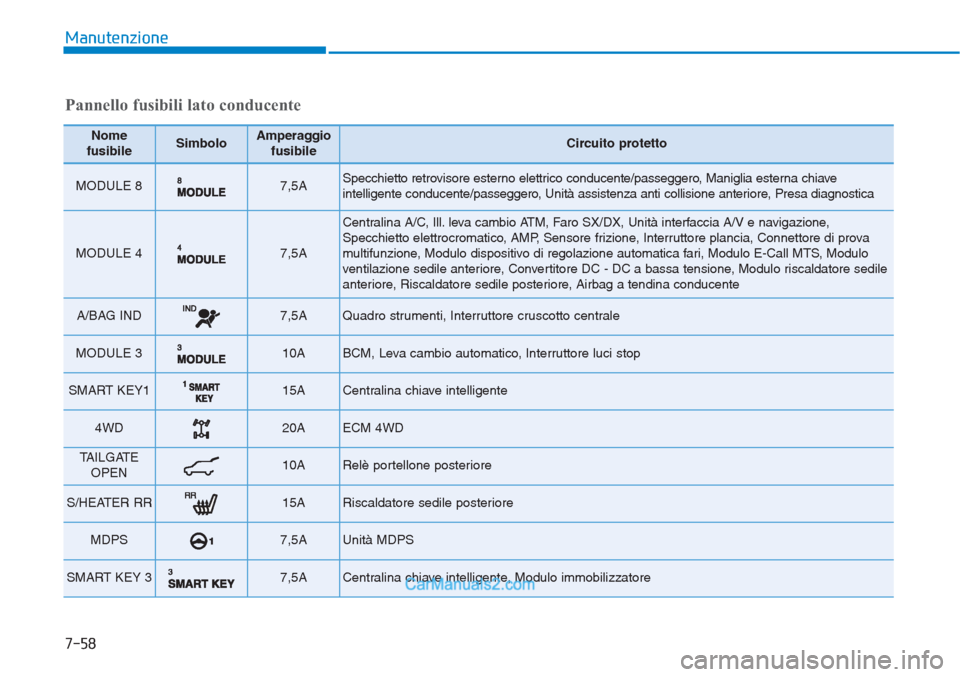

Pannello fusibili lato conducente
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
MODULE 8 7,5ASpecchietto retrovisore esterno elettrico conducente/passeggero, Maniglia esterna chiave
intelligente conducente/passeggero, Unità assistenza anti collisione anteriore, Presa diagnostica
MODULE 4 7,5A
Centralina A/C, Ill. leva cambio ATM, Faro SX/DX, Unità interfaccia A/V e navigazione,
Specchietto elettrocromatico, AMP, Sensore frizione, Interruttore plancia, Connettore di prova
multifunzione, Modulo dispositivo di regolazione automatica fari, Modulo E-Call MTS, Modulo
ventilazione sedile anteriore, Convertitore DC - DC a bassa tensione, Modulo riscaldatore sedile
anteriore, Riscaldatore sedile posteriore, Airbag a tendina conducente
A/BAG IND 7,5AQuadro strumenti, Interruttore cruscotto centrale
MODULE 3 10A BCM, Leva cambio automatico, Interruttore luci stop
SMART KEY115A Centralina chiave intelligente
4WD 20A ECM 4WD
TAILGATE
OPEN10A Relè portellone posteriore
S/HEATER RR15A Riscaldatore sedile posteriore
MDPS 7,5AUnità MDPS
SMART KEY 3 7,5ACentralina chiave intelligente, Modulo immobilizzatore
Page 654 of 735
7-59
7
Manutenzione

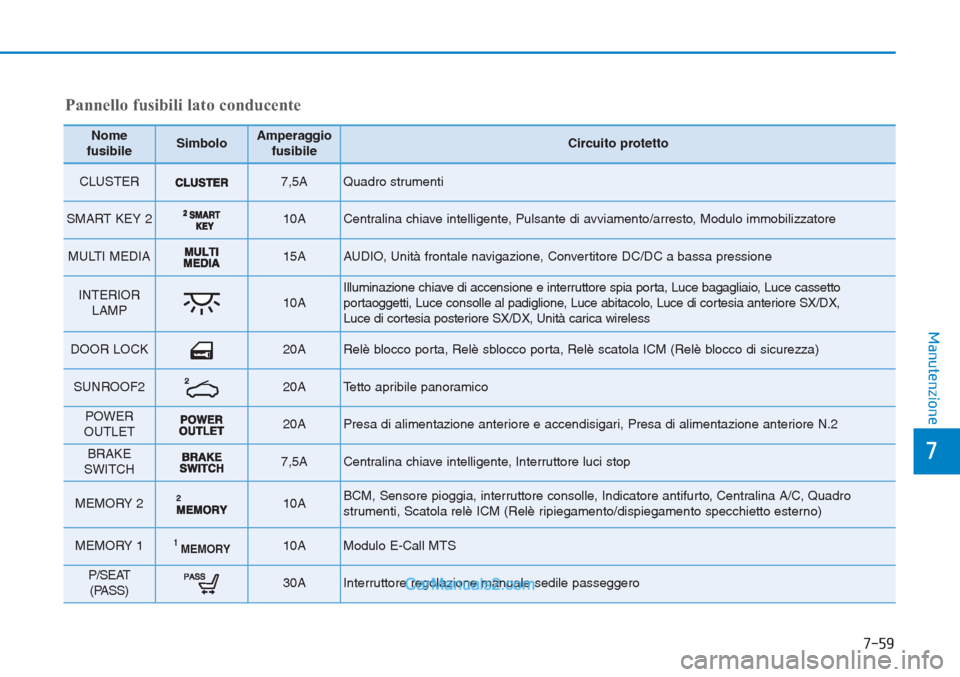

Pannello fusibili lato conducente
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
CLUSTER 7,5AQuadro strumenti
SMART KEY 2 10A Centralina chiave intelligente, Pulsante di avviamento/arresto, Modulo immobilizzatore
MULTI MEDIA 15A AUDIO, Unità frontale navigazione, Convertitore DC/DC a bassa pressione
INTERIOR
LAMP10A Illuminazione chiave di accensione e interruttore spia porta, Luce bagagliaio, Luce cassetto
portaoggetti, Luce consolle al padiglione, Luce abitacolo, Luce di cortesia anteriore SX/DX,
Luce di cortesia posteriore SX/DX, Unità carica wireless
DOOR LOCK 20A Relè blocco porta, Relè sblocco porta, Relè scatola ICM (Relè blocco di sicurezza)
SUNROOF220A Tetto apribile panoramico
POWER
OUTLET 20A Presa di alimentazione anteriore e accendisigari, Presa di alimentazione anteriore N.2
BRAKE
SWITCH 7,5ACentralina chiave intelligente, Interruttore luci stop
MEMORY 2 10A BCM, Sensore pioggia, interruttore consolle, Indicatore antifurto, Centralina A/C, Quadro
strumenti, Scatola relè ICM (Relè ripiegamento/dispiegamento specchietto esterno)
MEMORY 1MEMORY110A Modulo E-Call MTS
P/SEAT
(PASS)30A Interruttore regolazione manuale sedile passeggero
Page 655 of 735

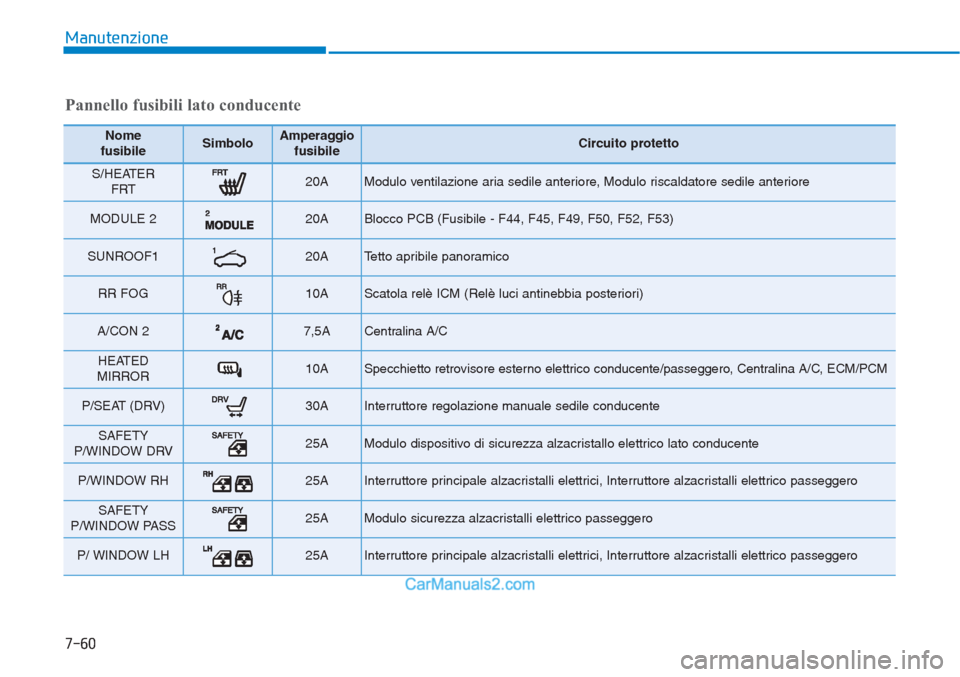

7-60
Manutenzione
Pannello fusibili lato conducente
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
S/HEATER
FRT 20A Modulo ventilazione aria sedile anteriore, Modulo riscaldatore sedile anteriore
MODULE 2 20A Blocco PCB (Fusibile - F44, F45, F49, F50, F52, F53)
SUNROOF120A Tetto apribile panoramico
RR FOG10A Scatola relè ICM (Relè luci antinebbia posteriori)
A/CON 2 7,5A Centralina A/C
HEATED
MIRROR 10A Specchietto retrovisore esterno elettrico conducente/passeggero, Centralina A/C, ECM/PCM
P/SEAT (DRV) 30A Interruttore regolazione manuale sedile conducente
SAFETY
P/WINDOW DRV25A Modulo dispositivo di sicurezza alzacristallo elettrico lato conducente
P/WINDOW RH 25A Interruttore principale alzacristalli elettrici, Interruttore alzacristalli elettrico passeggero
SAFETY
P/WINDOW PASS25AModulo sicurezza alzacristalli elettrico passeggero
P/ WINDOW LH 25A Interruttore principale alzacristalli elettrici, Interruttore alzacristalli elettrico passeggero
Page 656 of 735
7-61
7
Manutenzione

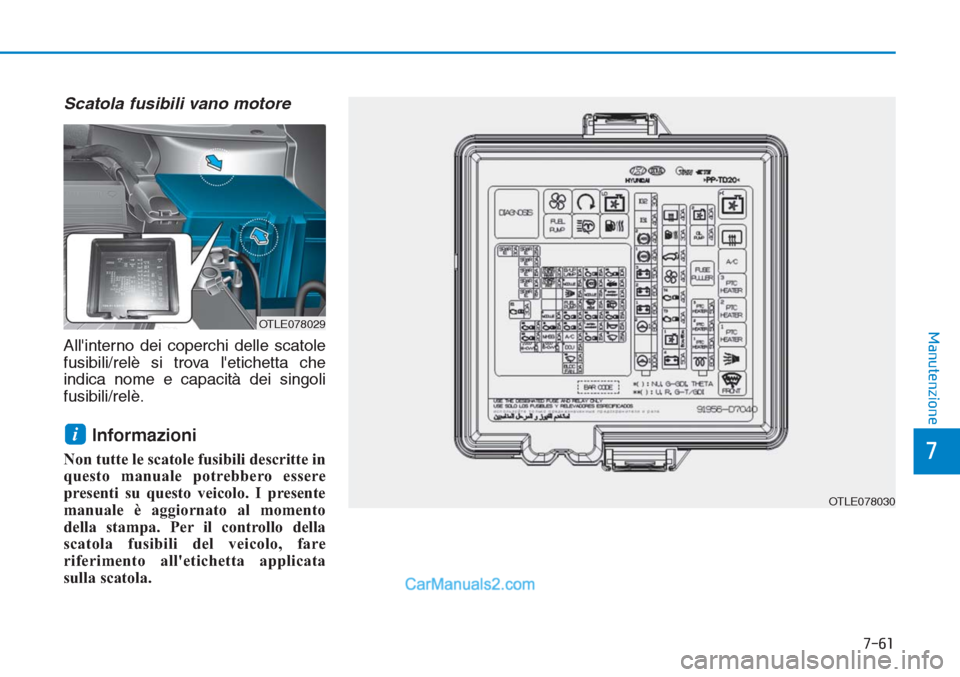

Scatola fusibili vano motore
All'interno dei coperchi delle scatole
fusibili/relè si trova l'etichetta che
indica nome e capacità dei singoli
fusibili/relè.
Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OTLE078029
OTLE078030
Page 657 of 735
7-62
Manutenzione

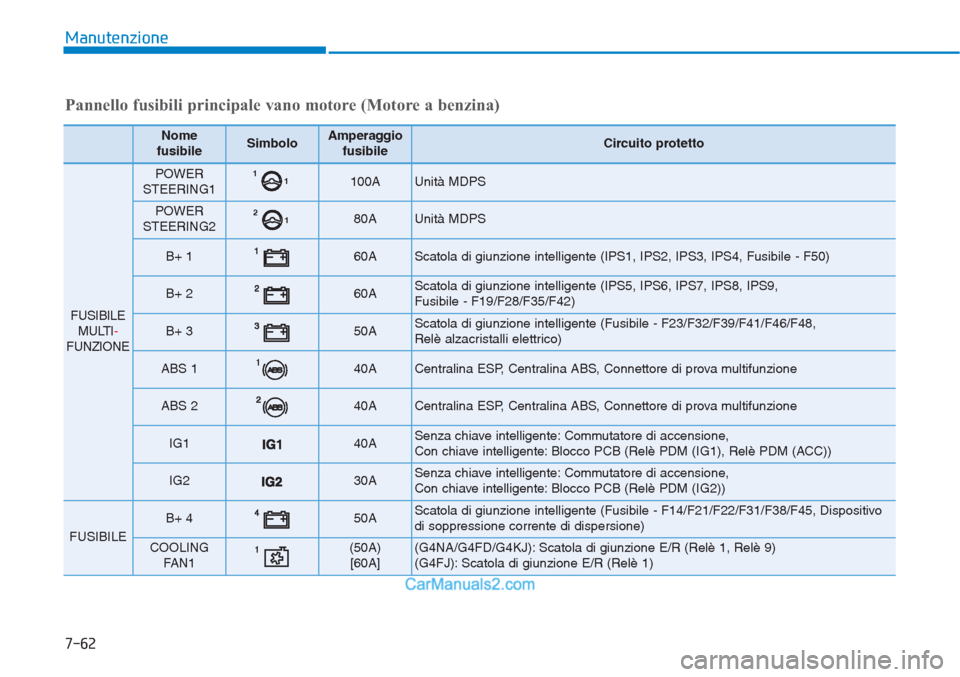

Pannello fusibili principale vano motore (Motore a benzina)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
MULTI-FUNZIONE
POWER
STEERING11 1100AUnità MDPS
POWER
STEERING21 280AUnità MDPS
B+ 1 60A Scatola di giunzione intelligente (IPS1, IPS2, IPS3, IPS4, Fusibile - F50)
B+ 2 60A Scatola di giunzione intelligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibile - F19/F28/F35/F42)
B+ 3 50A Scatola di giunzione intelligente (Fusibile - F23/F32/F39/F41/F46/F48,
Relè alzacristalli elettrico)
ABS 1 40A Centralina ESP, Centralina ABS, Connettore di prova multifunzione
ABS 2 40A Centralina ESP, Centralina ABS, Connettore di prova multifunzione
IG1 40A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG1), Relè PDM (ACC))
IG2 30A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG2))
FUSIBILE
B+ 4 50A Scatola di giunzione intelligente (Fusibile - F14/F21/F22/F31/F38/F45, Dispositivo
di soppressione corrente di dispersione)
COOLING
FAN1(50A)
[60A](G4NA/G4FD/G4KJ): Scatola di giunzione E/R (Relè 1, Relè 9)
(G4FJ): Scatola di giunzione E/R (Relè 1)
Page 658 of 735
7-63
7
Manutenzione

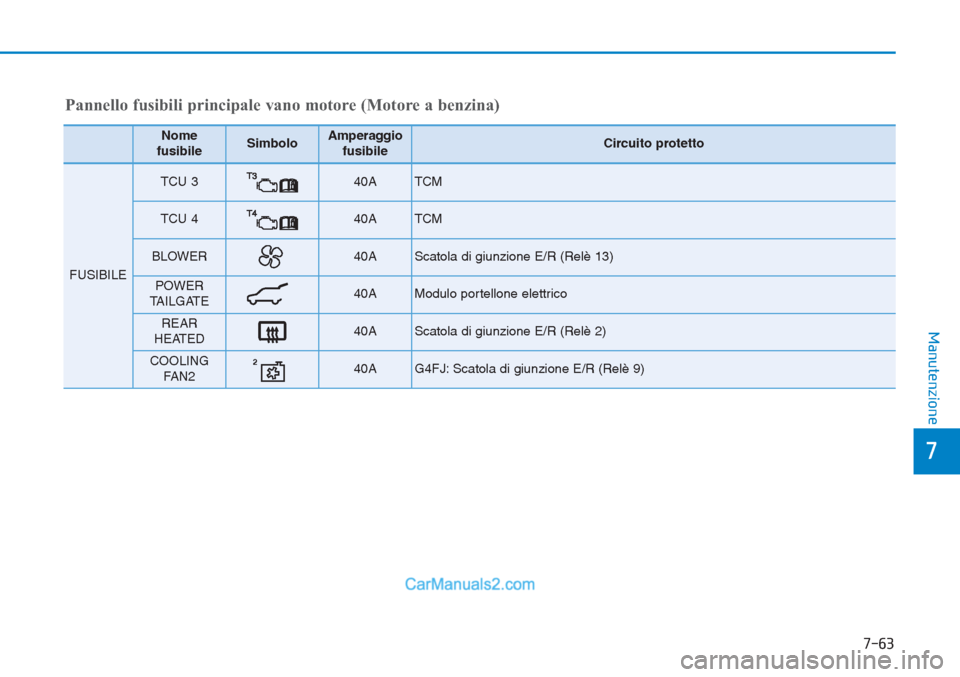

Pannello fusibili principale vano motore (Motore a benzina)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AScatola di giunzione E/R (Relè 13)
POWER
TAILGATE40AModulo portellone elettrico
REAR
HEATED40AScatola di giunzione E/R (Relè 2)
COOLING
FAN2240AG4FJ: Scatola di giunzione E/R (Relè 9)
Page 659 of 735
Manutenzione
7-64

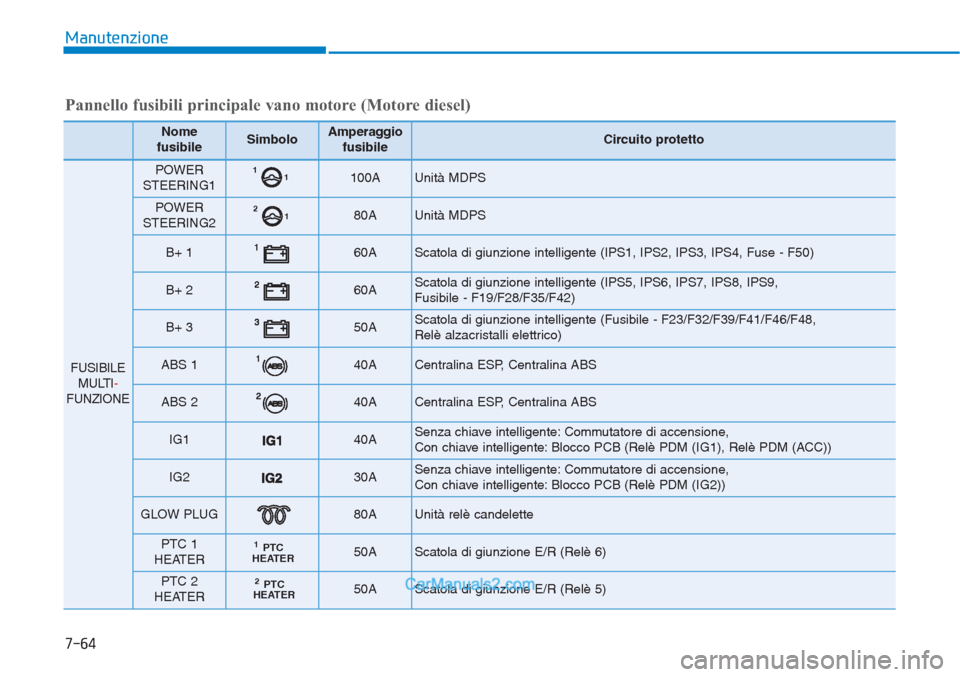

Pannello fusibili principale vano motore (Motore diesel)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
MULTI-FUNZIONE
POWER
STEERING11 1100AUnità MDPS
POWER
STEERING21 280AUnità MDPS
B+ 1 60A Scatola di giunzione intelligente (IPS1, IPS2, IPS3, IPS4, Fuse - F50)
B+ 2 60A Scatola di giunzione intelligente (IPS5, IPS6, IPS7, IPS8, IPS9,
Fusibile - F19/F28/F35/F42)
B+ 3 50A Scatola di giunzione intelligente (Fusibile - F23/F32/F39/F41/F46/F48,
Relè alzacristalli elettrico)
ABS 1 40A Centralina ESP, Centralina ABS
ABS 2 40A Centralina ESP, Centralina ABS
IG1 40A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG1), Relè PDM (ACC))
IG2 30A Senza chiave intelligente: Commutatore di accensione,
Con chiave intelligente: Blocco PCB (Relè PDM (IG2))
GLOW PLUG80AUnità relè candelette
PTC 1
HEATERPTC
HEATER150AScatola di giunzione E/R (Relè 6)
PTC 2
HEATERPTC
HEATER250AScatola di giunzione E/R (Relè 5)
Page 660 of 735
7-65
7
Manutenzione

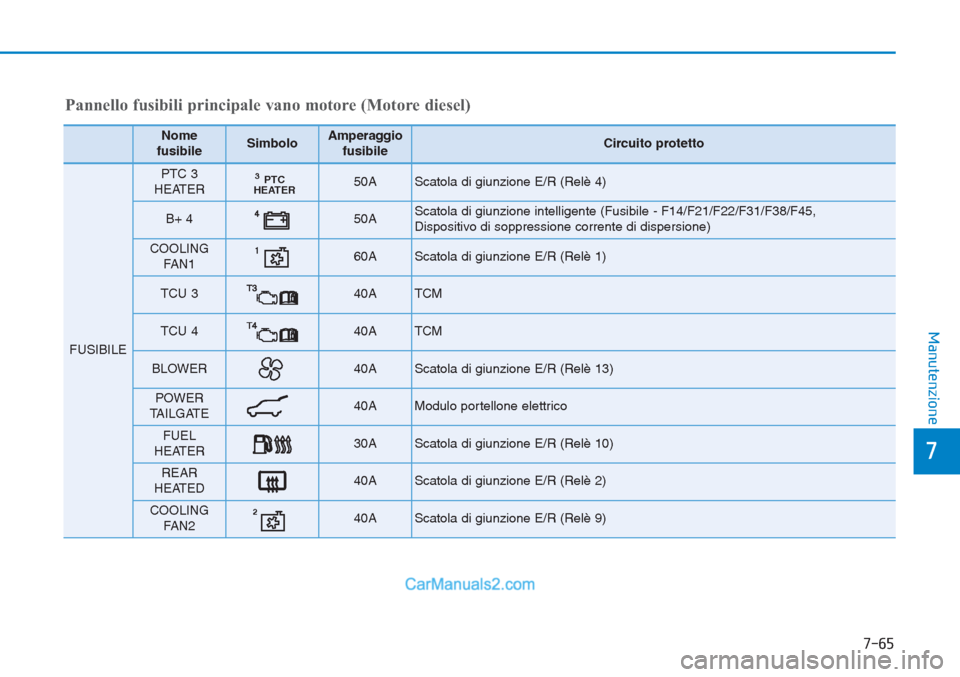

Pannello fusibili principale vano motore (Motore diesel)
Nome
fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
PTC 3
HEATERPTC
HEATER350AScatola di giunzione E/R (Relè 4)
B+ 4 50A Scatola di giunzione intelligente (Fusibile - F14/F21/F22/F31/F38/F45,
Dispositivo di soppressione corrente di dispersione)
COOLING
FAN160AScatola di giunzione E/R (Relè 1)
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AScatola di giunzione E/R (Relè 13)
POWER
TAILGATE40AModulo portellone elettrico
FUEL
HEATER30AScatola di giunzione E/R (Relè 10)
REAR
HEATED40AScatola di giunzione E/R (Relè 2)
COOLING
FAN2240AScatola di giunzione E/R (Relè 9)
