Hyundai Tucson 2019 Manuel du propriétaire (in French)

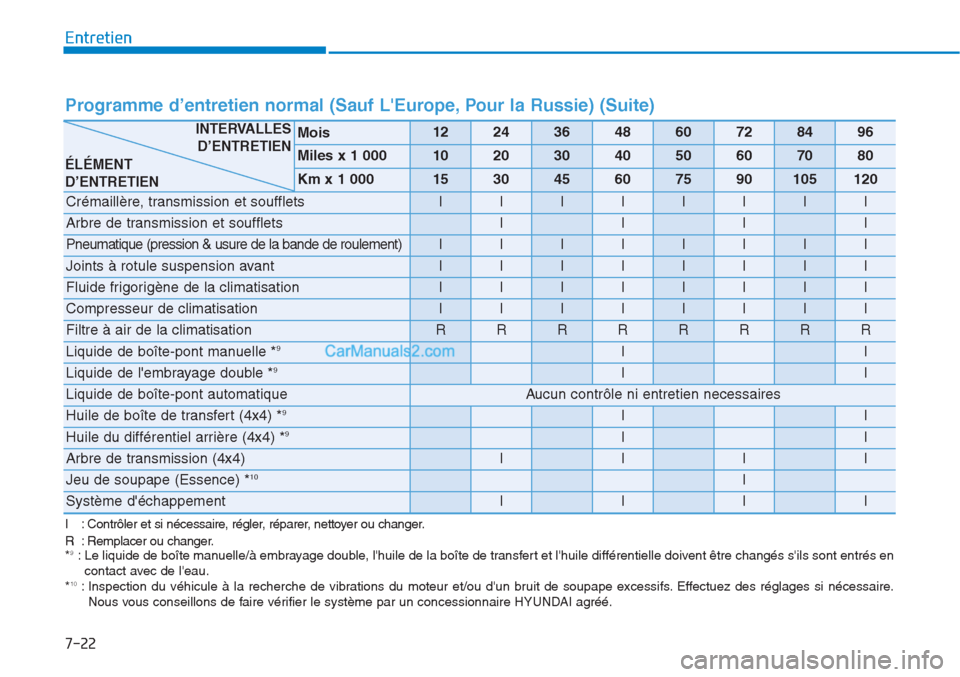

7-22
Entretien
Programme d’entretien normal (Sauf L'Europe, Pour la Russie) (Suite)
Mois1224364860728496
Miles x 1 0001020304050607080
Km x 1 000153045607590105120
Crémaillère, transmission et souffletsIIIIIIII
Arbre de transmission et souffletsIIII
Pneumatique (pression & usure de la bande de roulement)IIIIIIII
Joints à rotule suspension avantIIIIIIII
Fluide frigorigène de la climatisationIIIIIIII
Compresseur de climatisation IIIIIIII
Filtre à air de la climatisation RRRRRRRR
Liquide de boîte-pont manuelle *9II
Liquide de l'embrayage double *9II
Liquide de boîte-pont automatique Aucun contrôle ni entretien necessaires
Huile de boîte de transfert (4x4) *9II
Huile du différentiel arrière (4x4) *9II
Arbre de transmission (4x4)IIII
Jeu de soupape (Essence) *10I
Système d'échappementIIII
I : Contrôler et si nécessaire, régler, réparer, nettoyer ou changer.
R : Remplacer ou changer.
*
9: Le liquide de boîte manuelle/à embrayage double, l'huile de la boîte de transfert et l'huile différentielle doivent être changés s'ils sont entrés en
contact avec de l'eau.
*
10: Inspection du véhicule à la recherche de vibrations du moteur et/ou d'un bruit de soupape excessifs. Effectuez des réglages si nécessaire.
Nous vous conseillons de faire vérifier le système par un concessionnaire HYUNDAI agréé.
INTERVALLES
D’ENTRETIEN
ÉLÉMENT
D’ENTRETIEN

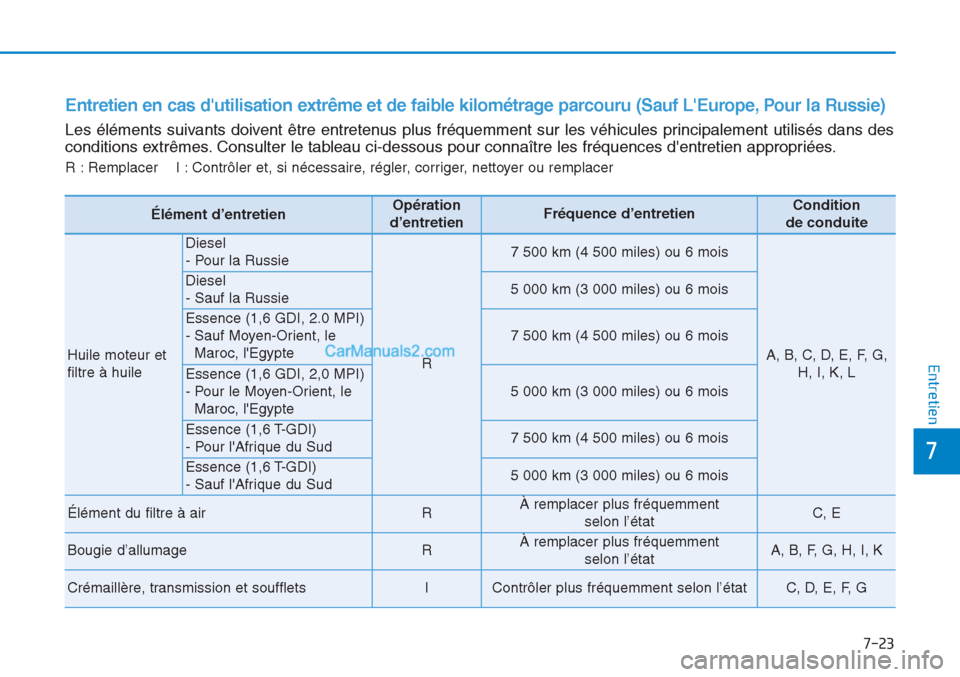

7-23
7
Entretien
Entretien en cas d'utilisation extrême et de faible kilométrage parcouru (Sauf L'Europe, Pour la Russie)
Les éléments suivants doivent être entretenus plus fréquemment sur les véhicules principalement utilisés dans des
conditions extrêmes. Consulter le tableau ci-dessous pour connaître les fréquences d'entretien appropriées.
R : Remplacer I : Contrôler et, si nécessaire, régler, corriger, nettoyer ou remplacer
Élément d’entretienOpération
d’entretienFréquence d’entretienCondition
de conduite
Huile moteur et
filtre à huile
Diesel
- Pour la Russie
R
7 500 km (4 500 miles) ou 6 mois
A, B, C, D, E, F, G,
H, I, K, L
Diesel
- Sauf la Russie5 000 km (3 000 miles) ou 6 mois
Essence (1,6 GDI, 2.0 MPI)
- Sauf Moyen-Orient, le
Maroc, l'Egypte
7 500 km (4 500 miles) ou 6 mois
Essence (1,6 GDI, 2,0 MPI)
- Pour le Moyen-Orient, le
Maroc, l'Egypte
5 000 km (3 000 miles) ou 6 mois
Essence (1,6 T-GDI)
- Pour l'Afrique du Sud7 500 km (4 500 miles) ou 6 mois
Essence (1,6 T-GDI)
- Sauf l'Afrique du Sud5 000 km (3 000 miles) ou 6 mois
Élément du filtre à airRÀ remplacer plus fréquemment
selon l’étatC, E
Bougie d’allumage RÀ remplacer plus fréquemment
selon l’étatA, B, F, G, H, I, K
Crémaillère, transmission et souffletsIContrôler plus fréquemment selon l’étatC, D, E, F, G

7-24
Entretien
Élément d’entretienOpération
d’entretienFréquence d’entretienCondition
de conduite
Joints à rotule suspension avantIContrôler plus fréquemment selon l’étatC, D, E, F, G
Freins à disque et plaquettes de freins,
étriers de freins et rotorsIContrôler plus fréquemment selon l’étatC, D, E, G, H
Frein de stationnementIContrôler plus fréquemment selon l’étatC, D, G, H
Arbre de transmission et souffletsIContrôler plus fréquemment selon l’étatC, D, E, F, G, H, I, K
Filtre à air de la climatisation RÀ remplacer plus fréquemment
selon l’étatC, E, G
Liquide de boîte-pont manuelle RTous les 120 000 km (80 000 miles)C, D, E, F, G,
H, I, K
Liquide de boîte-pont automatique RTous les 100 000 km (62 000 miles)A, C, F, G, H, I, K
Liquide de l'embrayage doubleRTous les 120 000 km (80 000 miles)C, D, E, G, H, I, K
Huile du différentiel arrière (4WD)RTous les 120 000 km (80 000 miles)C, D, E, G, I, K, H
Huile de boîte de transfert (4WD)RTous les 120 000 km (80 000 miles)C, D, E, G, I, K, H
Arbre de transmission (4WD)ITous les 15 000 km (10 000 miles)
ou 12 moisC, E

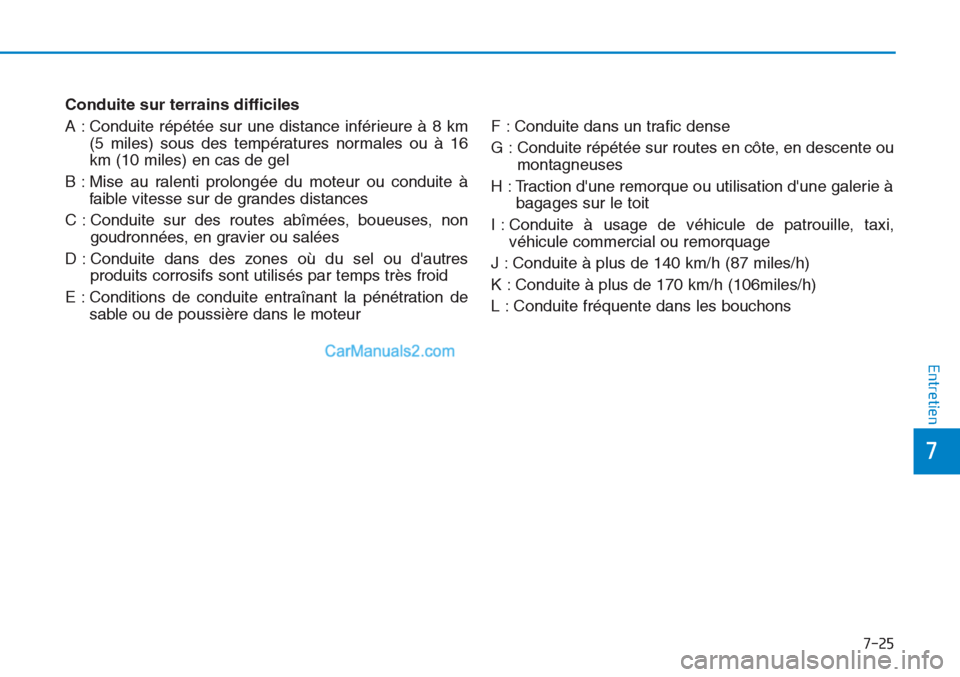

7-25
7
Entretien
Conduite sur terrains difficiles
A : Conduite répétée sur une distance inférieure à 8 km
(5 miles) sous des températures normales ou à 16
km (10 miles) en cas de gel
B : Mise au ralenti prolongée du moteur ou conduite à
faible vitesse sur de grandes distances
C : Conduite sur des routes abîmées, boueuses, non
goudronnées, en gravier ou salées
D : Conduite dans des zones où du sel ou d'autres
produits corrosifs sont utilisés par temps très froid
E : Conditions de conduite entraînant la pénétration de
sable ou de poussière dans le moteurF : Conduite dans un trafic dense
G : Conduite répétée sur routes en côte, en descente ou
montagneuses
H : Traction d'une remorque ou utilisation d'une galerie à
bagages sur le toit
I : Conduite à usage de véhicule de patrouille, taxi,
véhicule commercial ou remorquage
J : Conduite à plus de 140 km/h (87 miles/h)
K : Conduite à plus de 170 km/h (106miles/h)
L : Conduite fréquente dans les bouchons

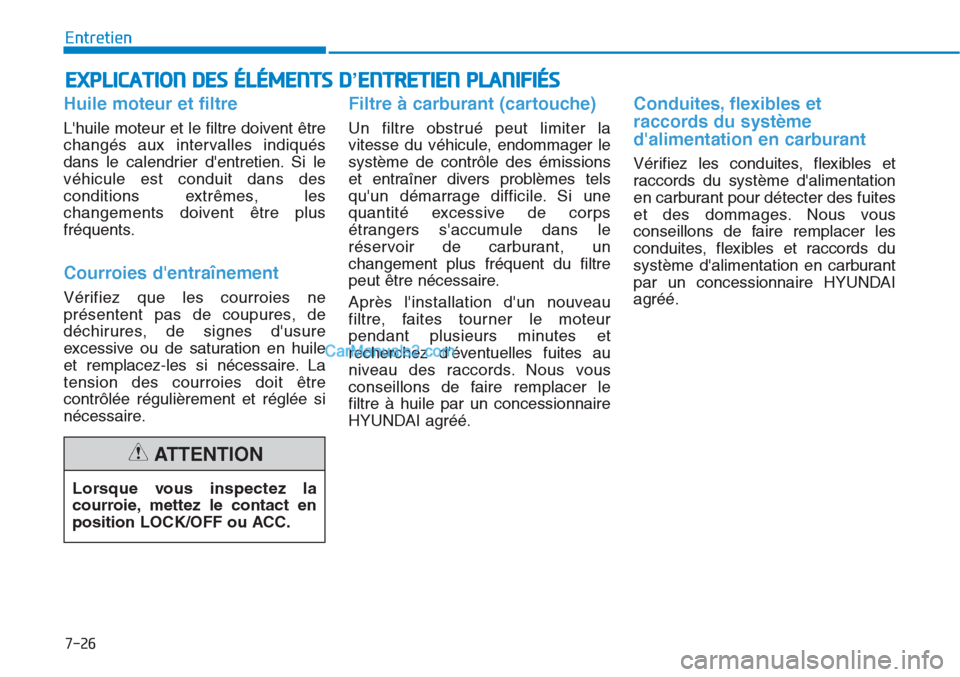

7-26
Entretien
EXPLICATION DES ÉLÉMENTS D’ENTRETIEN PLANIFIÉS
Huile moteur et filtre
L'huile moteur et le filtre doivent être
changés aux intervalles indiqués
dans le calendrier d'entretien. Si le
véhicule est conduit dans des
conditions extrêmes, les
changements doivent être plus
fréquents.
Courroies d'entraînement
Vérifiez que les courroies ne
présentent pas de coupures, de
déchirures, de signes d'usure
excessive ou de saturation en huile
et remplacez-les si nécessaire. La
tension des courroies doit être
contrôlée régulièrement et réglée si
nécessaire.
Filtre à carburant (cartouche)
Un filtre obstrué peut limiter la
vitesse du véhicule, endommager le
système de contrôle des émissions
et entraîner divers problèmes tels
qu'un démarrage difficile. Si une
quantité excessive de corps
étrangers s'accumule dans le
réservoir de carburant, un
changement plus fréquent du filtre
peut être nécessaire.
Après l'installation d'un nouveau
filtre, faites tourner le moteur
pendant plusieurs minutes et
recherchez d'éventuelles fuites au
niveau des raccords. Nous vous
conseillons de faire remplacer le
filtre à huile par un concessionnaire
HYUNDAI agréé.
Conduites, flexibles et
raccords du système
d'alimentation en carburant
Vérifiez les conduites, flexibles et
raccords du système d'alimentation
en carburant pour détecter des fuites
et des dommages. Nous vous
conseillons de faire remplacer les
conduites, flexibles et raccords du
système d'alimentation en carburant
par un concessionnaire HYUNDAI
agréé.
Lorsque vous inspectez la
courroie, mettez le contact en
position LOCK/OFF ou ACC.
ATTENTION

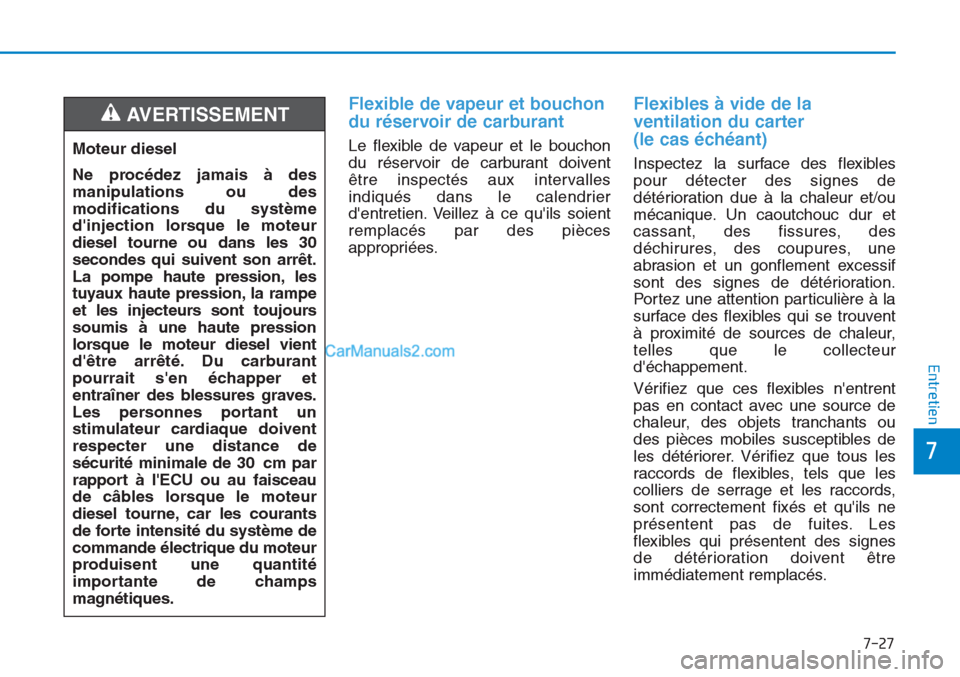

7-27
7
Entretien
Flexible de vapeur et bouchon
du réservoir de carburant
Le flexible de vapeur et le bouchon
du réservoir de carburant doivent
être inspectés aux intervalles
indiqués dans le calendrier
d'entretien. Veillez à ce qu'ils soient
remplacés par des pièces
appropriées.
Flexibles à vide de la
ventilation du carter
(le cas échéant)
Inspectez la surface des flexibles
pour détecter des signes de
détérioration due à la chaleur et/ou
mécanique. Un caoutchouc dur et
cassant, des fissures, des
déchirures, des coupures, une
abrasion et un gonflement excessif
sont des signes de détérioration.
Portez une attention particulière à la
surface des flexibles qui se trouvent
à proximité de sources de chaleur,
telles que le collecteur
d'échappement.
Vérifiez que ces flexibles n'entrent
pas en contact avec une source de
chaleur, des objets tranchants ou
des pièces mobiles susceptibles de
les détériorer. Vérifiez que tous les
raccords de flexibles, tels que les
colliers de serrage et les raccords,
sont correctement fixés et qu'ils ne
présentent pas de fuites. Les
flexibles qui présentent des signes
de détérioration doivent être
immédiatement remplacés. Moteur diesel
Ne procédez jamais à des
manipulations ou des
modifications du système
d'injection lorsque le moteur
diesel tourne ou dans les 30
secondes qui suivent son arrêt.
La pompe haute pression, les
tuyaux haute pression, la rampe
et les injecteurs sont toujours
soumis à une haute pression
lorsque le moteur diesel vient
d'être arrêté. Du carburant
pourrait s'en échapper et
entraîner des blessures graves.
Les personnes portant un
stimulateur cardiaque doivent
respecter une distance de
sécurité minimale de 30 cm par
rapport à l'ECU ou au faisceau
de câbles lorsque le moteur
diesel tourne, car les courants
de forte intensité du système de
commande électrique du moteur
produisent une quantité
importante de champs
magnétiques.
AVERTISSEMENT

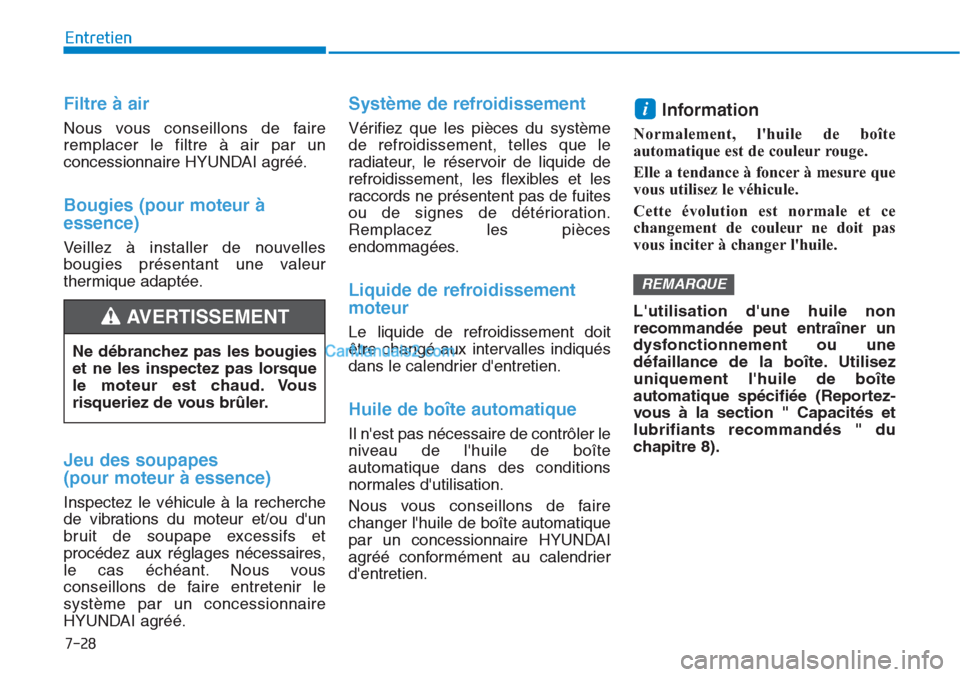

7-28
Entretien
Filtre à air
Nous vous conseillons de faire
remplacer le filtre à air par un
concessionnaire HYUNDAI agréé.
Bougies (pour moteur à
essence)
Veillez à installer de nouvelles
bougies présentant une valeur
thermique adaptée.
Jeu des soupapes
(pour moteur à essence)
Inspectez le véhicule à la recherche
de vibrations du moteur et/ou d'un
bruit de soupape excessifs et
procédez aux réglages nécessaires,
le cas échéant. Nous vous
conseillons de faire entretenir le
système par un concessionnaire
HYUNDAI agréé.
Système de refroidissement
Vérifiez que les pièces du système
de refroidissement, telles que le
radiateur, le réservoir de liquide de
refroidissement, les flexibles et les
raccords ne présentent pas de fuites
ou de signes de détérioration.
Remplacez les pièces
endommagées.
Liquide de refroidissement
moteur
Le liquide de refroidissement doit
être changé aux intervalles indiqués
dans le calendrier d'entretien.
Huile de boîte automatique
Il n'est pas nécessaire de contrôler le
niveau de l'huile de boîte
automatique dans des conditions
normales d'utilisation.
Nous vous conseillons de faire
changer l'huile de boîte automatique
par un concessionnaire HYUNDAI
agréé conformément au calendrier
d'entretien.
Information
Normalement, l'huile de boîte
automatique est de couleur rouge.
Elle a tendance à foncer à mesure que
vous utilisez le véhicule.
Cette évolution est normale et ce
changement de couleur ne doit pas
vous inciter à changer l'huile.
L'utilisation d'une huile non
recommandée peut entraîner un
dysfonctionnement ou une
défaillance de la boîte. Utilisez
uniquement l'huile de boîte
automatique spécifiée (Reportez-
vous à la section " Capacités et
lubrifiants recommandés " du
chapitre 8).
REMARQUE
i
Ne débranchez pas les bougies
et ne les inspectez pas lorsque
le moteur est chaud. Vous
risqueriez de vous brûler.
AVERTISSEMENT

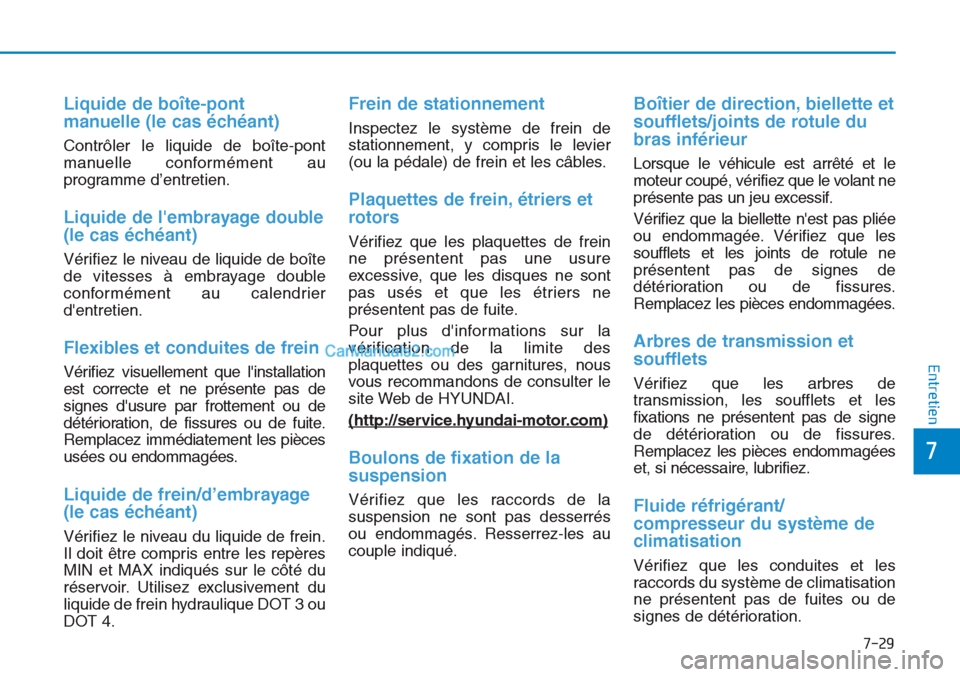

7-29
7
Entretien
Liquide de boîte-pont
manuelle (le cas échéant)
Contrôler le liquide de boîte-pont
manuelle conformément au
programme d’entretien.
Liquide de l'embrayage double
(le cas échéant)
Vérifiez le niveau de liquide de boîte
de vitesses à embrayage double
conformément au calendrier
d'entretien.
Flexibles et conduites de frein
Vérifiez visuellement que l'installation
est correcte et ne présente pas de
signes d'usure par frottement ou de
détérioration, de fissures ou de fuite.
Remplacez immédiatement les pièces
usées ou endommagées.
Liquide de frein/d’embrayage
(le cas échéant)
Vérifiez le niveau du liquide de frein.
Il doit être compris entre les repères
MIN et MAX indiqués sur le côté du
réservoir. Utilisez exclusivement du
liquide de frein hydraulique DOT 3 ou
DOT 4.
Frein de stationnement
Inspectez le système de frein de
stationnement, y compris le levier
(ou la pédale) de frein et les câbles.
Plaquettes de frein, étriers et
rotors
Vérifiez que les plaquettes de frein
ne présentent pas une usure
excessive, que les disques ne sont
pas usés et que les étriers ne
présentent pas de fuite.
Pour plus d'informations sur la
vérification de la limite des
plaquettes ou des garnitures, nous
vous recommandons de consulter le
site Web de HYUNDAI.
(
http://service.hyundai-motor.com)
Boulons de fixation de la
suspension
Vérifiez que les raccords de la
suspension ne sont pas desserrés
ou endommagés. Resserrez-les au
couple indiqué.
Boîtier de direction, biellette et
soufflets/joints de rotule du
bras inférieur
Lorsque le véhicule est arrêté et le
moteur coupé, vérifiez que le volant ne
présente pas un jeu excessif.
Vérifiez que la biellette n'est pas pliée
ou endommagée. Vérifiez que les
soufflets et les joints de rotule ne
présentent pas de signes de
détérioration ou de fissures.
Remplacez les pièces endommagées.
Arbres de transmission et
soufflets
Vérifiez que les arbres de
transmission, les soufflets et les
fixations ne présentent pas de signe
de détérioration ou de fissures.
Remplacez les pièces endommagées
et, si nécessaire, lubrifiez.
Fluide réfrigérant/
compresseur du système de
climatisation
Vérifiez que les conduites et les
raccords du système de climatisation
ne présentent pas de fuites ou de
signes de détérioration.

7-30
Entretien

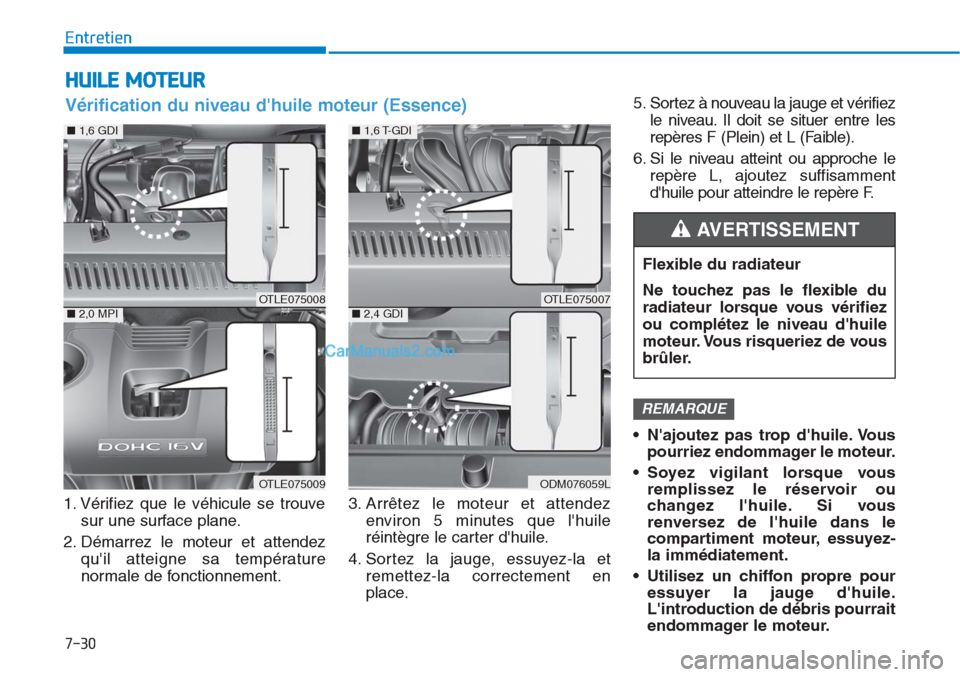

HUILE MOTEUR
1. Vérifiez que le véhicule se trouve
sur une surface plane.
2. Démarrez le moteur et attendez
qu'il atteigne sa température
normale de fonctionnement.3. Arrêtez le moteur et attendez
environ 5 minutes que l'huile
réintègre le carter d'huile.
4. Sortez la jauge, essuyez-la et
remettez-la correctement en
place.5. Sortez à nouveau la jauge et vérifiez
le niveau. Il doit se situer entre les
repères F (Plein) et L (Faible).
6. Si le niveau atteint ou approche le
repère L, ajoutez suffisamment
d'huile pour atteindre le repère F.
• N'ajoutez pas trop d'huile. Vous
pourriez endommager le moteur.
• Soyez vigilant lorsque vous
remplissez le réservoir ou
changez l'huile. Si vous
renversez de l'huile dans le
compartiment moteur, essuyez-
la immédiatement.
• Utilisez un chiffon propre pour
essuyer la jauge d'huile.
L'introduction de débris pourrait
endommager le moteur.
REMARQUE
Vérification du niveau d'huile moteur (Essence)
OTLE075008
OTLE075009
■2,0 MPI
■1,6 GDI
OTLE075007
ODM076059L
■2,4 GDI
■1,6 T-GDI
Flexible du radiateur
Ne touchez pas le flexible du
radiateur lorsque vous vérifiez
ou complétez le niveau d'huile
moteur. Vous risqueriez de vous
brûler.
AVERTISSEMENT

7-31
7
Entretien

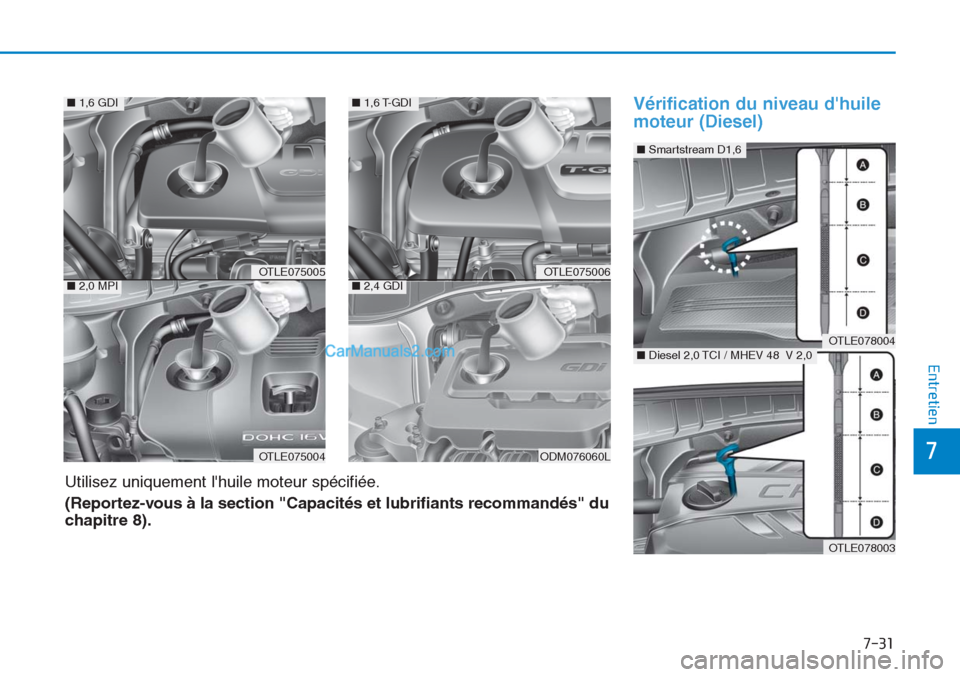

Vérification du niveau d'huile
moteur (Diesel)
OTLE075005
OTLE075004
■2,0 MPI
■1,6 GDI
OTLE075006
ODM076060L
■2,4 GDI
■1,6 T-GDI
Utilisez uniquement l'huile moteur spécifiée.
(Reportez-vous à la section "Capacités et lubrifiants recommandés" du
chapitre 8).
OTLE078004
■Smartstream D1,6
OTLE078003
■Diesel 2,0 TCI / MHEV 48 V 2,0
