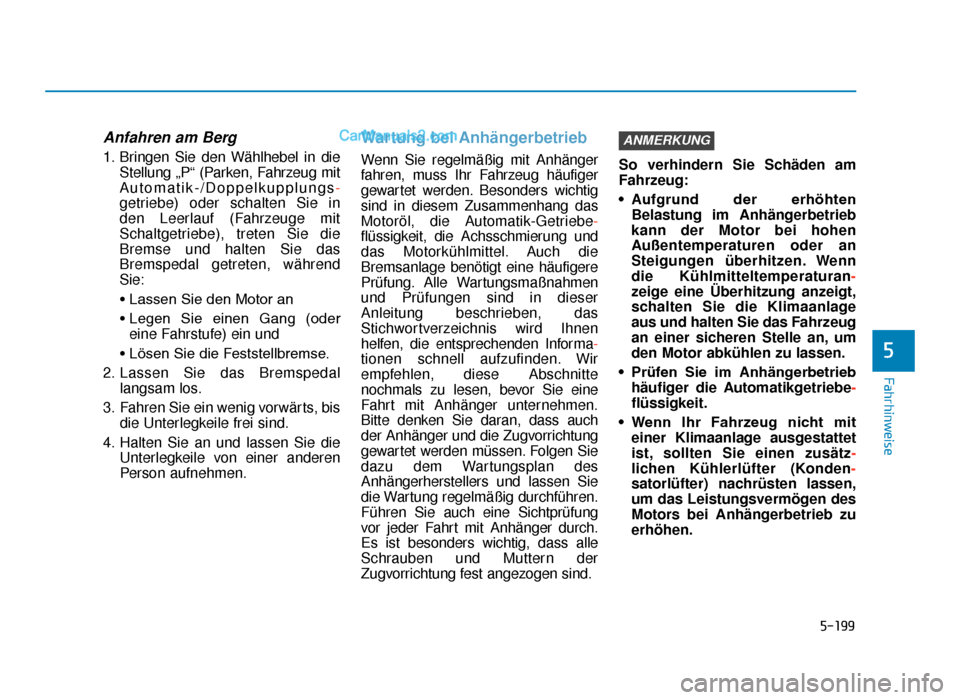

5-199
Fahrhinweise
5
Anfahren am Berg
1. Bringen Sie den Wählhebel in dieStellung „P“ (Parken, Fahrzeug mit
Automatik-/Doppelkupplungs-
getriebe) oder schalten Sie in
den Leerlauf (Fahrzeuge mit
Schaltgetriebe), treten Sie die
Bremse und halten Sie das
Bremspedal getreten, während
Sie:
• Lassen Sie den Motor an
• Legen Sie einen Gang (oder eine Fahrstufe) ein und
• Lösen Sie die Feststellbremse.
2. Lassen Sie das Bremspedal langsam los.
3. Fahren Sie ein wenig vorwärts, bis die Unterlegkeile frei sind.
4. Halten Sie an und lassen Sie die Unterlegkeile von einer anderen
Person aufnehmen.
Wartung bei Anhängerbetrieb
Wenn Sie regelmäßig mit Anhänger
fahren, muss Ihr Fahrzeug häufiger
gewartet werden. Besonders wichtig
sind in diesem Zusammenhang das
Motoröl, die Automatik-Getriebe-
flüssigkeit, die Achsschmierung und
das Motorkühlmittel. Auch die
Bremsanlage benötigt eine häufigere
Prüfung. Alle Wartungsmaßnahmen
und Prüfungen sind in dieser
Anleitung beschrieben, das
Stichwortverzeichnis wird Ihnen
helfen, die entsprechenden Informa -
tionen schnell aufzufinden. Wir
empfehlen, diese Abschnitte
nochmals zu lesen, bevor Sie eine
Fahrt mit Anhänger unternehmen.
Bitte denken Sie daran, dass auch
der Anhänger und die Zugvorrichtung
gewartet werden müssen. Folgen Sie
dazu dem Wartungsplan des
Anhängerherstellers und lassen Sie
die Wartung regelmäßig durchführen.
Führen Sie auch eine Sichtprüfung
vor jeder Fahrt mit Anhänger durch.
Es ist besonders wichtig, dass alle
Schrauben und Muttern der
Zugvorrichtung fest angezogen sind. So verhindern Sie Schäden am
Fahrzeug:
• Aufgrund der erhöhten
Belastung im Anhängerbetrieb
kann der Motor bei hohen
Außentemperaturen oder an
Steigungen überhitzen. Wenn
die Kühlmitteltemperaturan-
zeige eine Überhitzung anzeigt,
schalten Sie die Klimaanlage
aus und halten Sie das Fahrzeug
an einer sicheren Stelle an, um
den Motor abkühlen zu lassen.
• Prüfen Sie im Anhängerbetrieb häufiger die Automatikgetriebe -
flüssigkeit.
• Wenn Ihr Fahrzeug nicht mit einer Klimaanlage ausgestattet
ist, sollten Sie einen zusätz-
lichen Kühlerlüfter (Konden-
satorlüfter) nachrüsten lassen,
um das Leistungsvermögen des
Motors bei Anhängerbetrieb zu
erhöhen.
ANMERKUNG
TLe GER 5b(121-).qxp 09.05.2018 13:42 Page 199

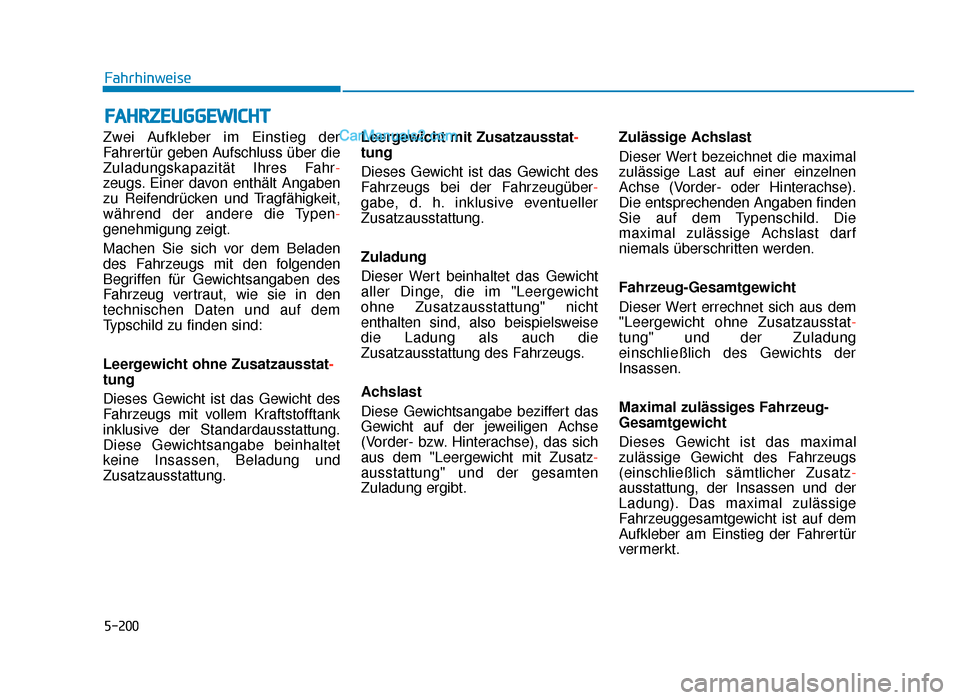

5-200
Fahrhinweise
Zwei Aufkleber im Einstieg der
Fahrertür geben Aufschluss über die
Zuladungskapazität Ihres Fahr -
zeugs. Einer davon enthält Angaben
zu Reifendrücken und Tragfähigkeit,
während der andere die Typen-
genehmigung zeigt.
Machen Sie sich vor dem Beladen
des Fahrzeugs mit den folgenden
Begriffen für Gewichtsangaben des
Fahrzeug vertraut, wie sie in den
technischen Daten und auf dem
Typschild zu finden sind:
Leergewicht ohne Zusatzausstat -
tung
Dieses Gewicht ist das Gewicht des
Fahrzeugs mit vollem Kraftstofftank
inklusive der Standardausstattung.
Diese Gewichtsangabe beinhaltet
keine Insassen, Beladung und
Zusatzausstattung. Leergewicht mit Zusatzausstat
-
tung
Dieses Gewicht ist das Gewicht des
Fahrzeugs bei der Fahrzeugüber -
gabe, d. h. inklusive eventueller
Zusatzausstattung.
Zuladung
Dieser Wert beinhaltet das Gewicht
aller Dinge, die im "Leergewicht
ohne Zusatzausstattung" nicht
enthalten sind, also beispielsweise
die Ladung als auch die
Zusatzausstattung des Fahrzeugs.
Achslast
Diese Gewichtsangabe beziffert das
Gewicht auf der jeweiligen Achse
(Vorder- bzw. Hinterachse), das sich
aus dem "Leergewicht mit Zusatz-
ausstattung" und der gesamten
Zuladung ergibt. Zulässige Achslast
Dieser Wert bezeichnet die maximal
zulässige Last auf einer einzelnen
Achse (Vorder- oder Hinterachse).
Die entsprechenden Angaben finden
Sie auf dem Typenschild. Die
maximal zulässige Achslast darf
niemals überschritten werden.
Fahrzeug-Gesamtgewicht
Dieser Wert errechnet sich aus dem
"Leergewicht ohne Zusatzausstat
-
tung" und der Zuladung
einschließlich des Gewichts der
Insassen.
Maximal zulässiges Fahrzeug-
Gesamtgewicht
Dieses Gewicht ist das maximal
zulässige Gewicht des Fahrzeugs
(einschließlich sämtlicher Zusatz-
ausstattung, der Insassen und der
Ladung). Das maximal zulässige
Fahrzeuggesamtgewicht ist auf dem
Aufkleber am Einstieg der Fahrertür
vermerkt.
FAHRZEUGGEWICHT
TLe GER 5b(121-).qxp 09.05.2018 13:42 Page 200

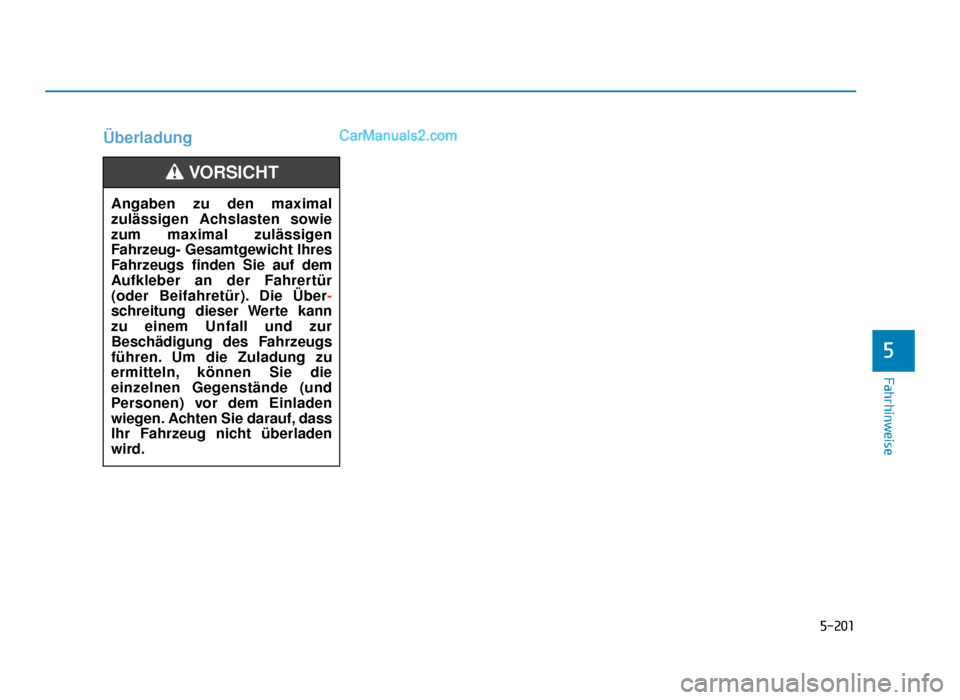

5-201
Fahrhinweise
5
Überladung
Angaben zu den maximal
zulässigen Achslasten sowie
zum maximal zulässigen
Fahrzeug- Gesamtgewicht Ihres
Fahrzeugs finden Sie auf dem
Aufkleber an der Fahrertür
(oder Beifahretür). Die Über-
schreitung dieser Werte kann
zu einem Unfall und zur
Beschädigung des Fahrzeugs
führen. Um die Zuladung zu
ermitteln, können Sie die
einzelnen Gegenstände (und
Personen) vor dem Einladen
wiegen. Achten Sie darauf, dass
Ihr Fahrzeug nicht überladen
wird.
VORSICHT
TLe GER 5b(121-).qxp 09.05.2018 13:42 Page 201

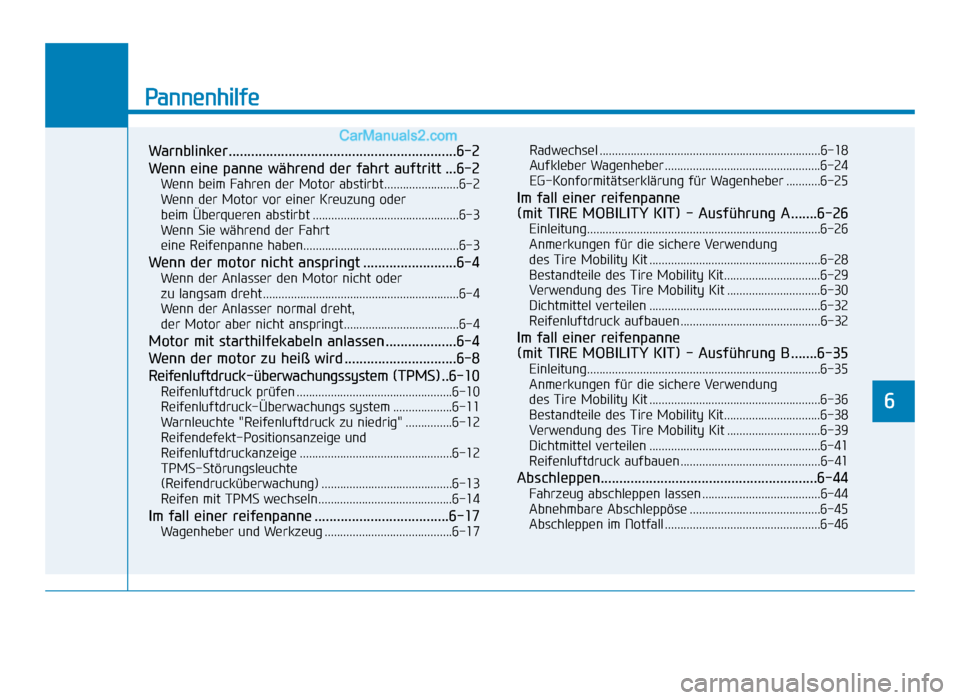

Pannenhilfe
Warnblinker.............................................................6-2
Wenn eine panne während der fahrt auftritt ...6-2
Wenn beim Fahren der Motor abstirbt........................6-2
Wenn der Motor vor einer Kreuzung oder
beim Überqueren abstirbt ...............................................6-3
Wenn Sie während der Fahrt
eine Reifenpanne haben..................................................6-3
Wenn der motor nicht anspringt .........................6-4
Wenn der Anlasser den Motor nicht oder
zu langsam dreht ...............................................................6-4
Wenn der Anlasser normal dreht,
der Motor aber nicht anspringt.....................................6-4
Motor mit starthilfekabeln anlassen ...................6-4
Wenn der motor zu heiß wird ..............................6-8
Reifenluftdruck-überwachungssystem (TPMS) ..6-10
Reifenluftdruck prüfen ..................................................6-10
Reifenluftdruck-Überwachungs system ...................6-11
Warnleuchte "Reifenluftdruck zu niedrig" ...............6-12
Reifendefekt-Positionsanzeige und
Reifenluftdruckanzeige .................................................6-12
TPMS-Störungsleuchte
(Reifendrucküberwachung) ..........................................6-13
Reifen mit TPMS wechseln...........................................6-14
Im fall einer reifenpanne ....................................6-17
Wagenheber und Werkzeug .........................................6-17 Radwechsel .......................................................................6\
-18
Aufkleber Wagenheber ..................................................6-24
EG-Konformitätserklärung für Wagenheber ...........6-25
Im fall einer reifenpanne
(mit TIRE MOBILITY KIT) - Ausführung A .......6-26
Einleitung........................................................................\
...6-26
Anmerkungen für die sichere Verwendung
des Tire Mobility Kit .......................................................6-28
Bestandteile des Tire Mobility Kit...............................6-29
Verwendung des Tire Mobility Kit ..............................6-30
Dichtmittel verteilen .......................................................6-32
Reifenluftdruck aufbauen.............................................6-32
Im fall einer reifenpanne
(mit TIRE MOBILITY KIT) - Ausführung B .......6-35
Einleitung........................................................................\
...6-35
Anmerkungen für die sichere Verwendung
des Tire Mobility Kit .......................................................6-36
Bestandteile des Tire Mobility Kit...............................6-38
Verwendung des Tire Mobility Kit ..............................6-39
Dichtmittel verteilen .......................................................6-41
Reifenluftdruck aufbauen.............................................6-41
Abschleppen..........................................................6-44
Fahrzeug abschleppen lassen ......................................6-44
Abnehmbare Abschleppöse ..........................................6-45
Abschleppen im Notfall ..................................................6-46
6
TLe GER 6.qxp 09.05.2018 16:27 Page 1

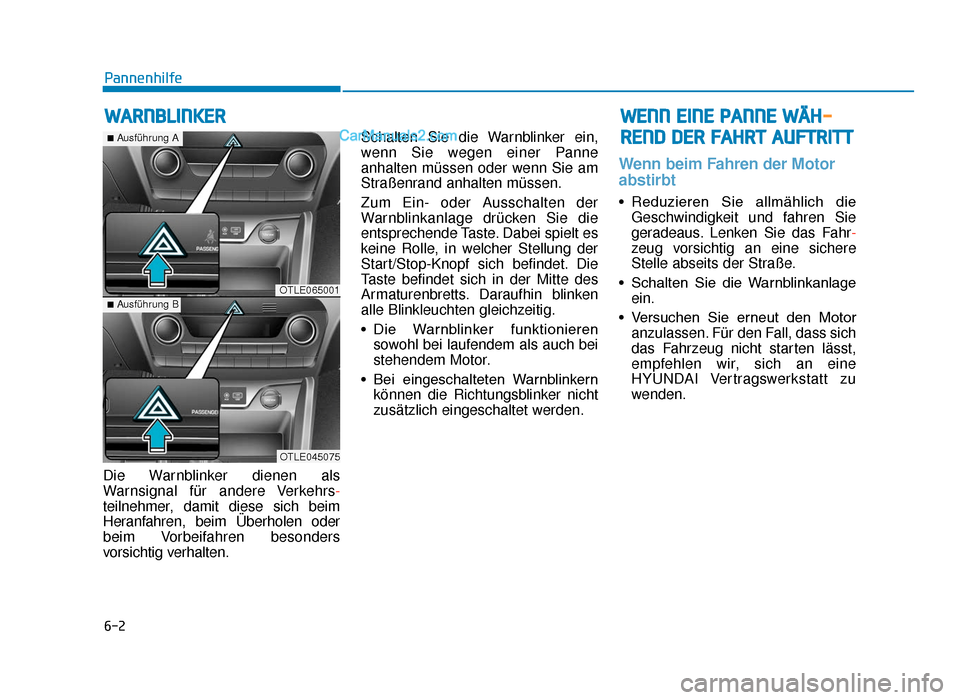

6-2
Die Warnblinker dienen als
Warnsignal für andere Verkehrs-
teilnehmer, damit diese sich beim
Heranfahren, beim Überholen oder
beim Vorbeifahren besonders
vorsichtig verhalten.Schalten Sie die Warnblinker ein,
wenn Sie wegen einer Panne
anhalten müssen oder wenn Sie am
Straßenrand anhalten müssen.
Zum Ein- oder Ausschalten der
Warnblinkanlage drücken Sie die
entsprechende Taste. Dabei spielt es
keine Rolle, in welcher Stellung der
Start/Stop-Knopf sich befindet. Die
Taste befindet sich in der Mitte des
Armaturenbretts. Daraufhin blinken
alle Blinkleuchten gleichzeitig.
• Die Warnblinker funktionieren
sowohl bei laufendem als auch bei
stehendem Motor.
• Bei eingeschalteten Warnblinkern können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
Wenn beim Fahren der Motor
abstirbt
• Reduzieren Sie allmählich dieGeschwindigkeit und fahren Sie
geradeaus. Lenken Sie das Fahr-
zeug vorsichtig an eine sichere
Stelle abseits der Straße.
• Schalten Sie die Warnblinkanlage ein.
• Versuchen Sie erneut den Motor anzulassen. Für den Fall, dass sich
das Fahrzeug nicht starten lässt,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
WARNBLINKER
Pannenhilfe
OTLE065001
OTLE045075
■Ausführung A
■Ausführung B
WENN EINE PANNE WÄH-
REND DER FAHRT AUFTRITT
TLe GER 6.qxp 08.05.2018 10:50 Page 2

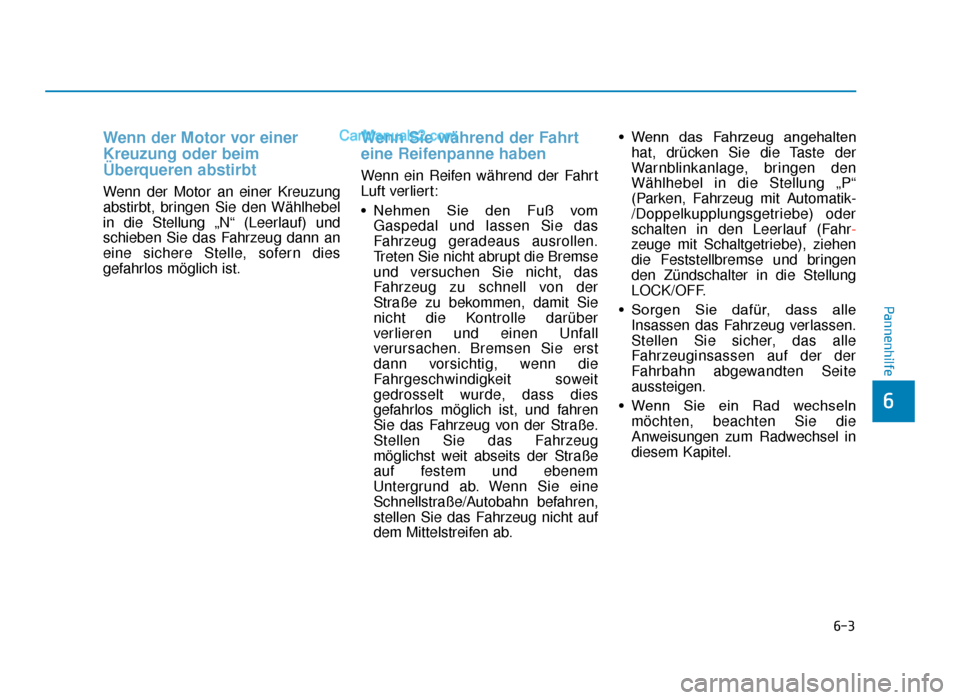

6-3
Pannenhilfe
Wenn der Motor vor einer
Kreuzung oder beim
Überqueren abstirbt
Wenn der Motor an einer Kreuzung
abstirbt, bringen Sie den Wählhebel
in die Stellung „N“ (Leerlauf) und
schieben Sie das Fahrzeug dann an
eine sichere Stelle, sofern dies
gefahrlos möglich ist.
Wenn Sie während der Fahrt
eine Reifenpanne haben
Wenn ein Reifen während der Fahrt
Luft verliert:
• Nehmen Sie den Fuß vomGaspedal und lassen Sie das
Fahrzeug geradeaus ausrollen.
Treten Sie nicht abrupt die Bremse
und versuchen Sie nicht, das
Fahrzeug zu schnell von der
Straße zu bekommen, damit Sie
nicht die Kontrolle darüber
verlieren und einen Unfall
verursachen. Bremsen Sie erst
dann vorsichtig, wenn die
Fahrgeschwindigkeit soweit
gedrosselt wurde, dass dies
gefahrlos möglich ist, und fahren
Sie das Fahrzeug von der Straße.
Stellen Sie das Fahrzeug
möglichst weit abseits der Straße
auf festem und ebenem
Untergrund ab. Wenn Sie eine
Schnellstraße/Autobahn befahren,
stellen Sie das Fahrzeug nicht auf
dem Mittelstreifen ab. • Wenn das Fahrzeug angehalten
hat, drücken Sie die Taste der
Warnblinkanlage, bringen den
Wählhebel in die Stellung „P“
(Parken, Fahrzeug mit Automatik-
/Doppelkupplungsgetriebe) oder
schalten in den Leerlauf (Fahr-
zeuge mit Schaltgetriebe), ziehen
die Feststellbremse und bringen
den Zündschalter in die Stellung
LOCK/OFF.
• Sorgen Sie dafür, dass alle Insassen das Fahrzeug verlassen.
Stellen Sie sicher, das alle
Fahrzeuginsassen auf der der
Fahrbahn abgewandten Seite
aussteigen.
• Wenn Sie ein Rad wechseln möchten, beachten Sie die
Anweisungen zum Radwechsel in
diesem Kapitel.
6
TLe GER 6.qxp 08.05.2018 10:50 Page 3

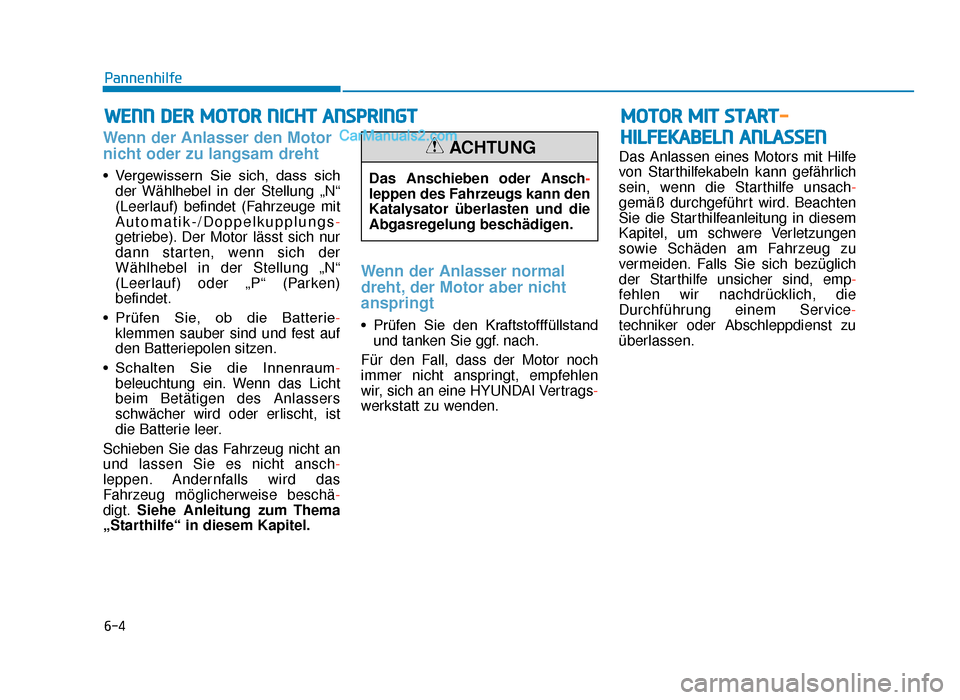

6-4
WENN DER MOTOR NICHT ANSPRINGT
Pannenhilfe
Wenn der Anlasser den Motor
nicht oder zu langsam dreht
• Vergewissern Sie sich, dass sichder Wählhebel in der Stellung „N“
(Leerlauf) befindet (Fahrzeuge mit
Automatik-/Doppelkupplungs -
getriebe). Der Motor lässt sich nur
dann starten, wenn sich der
Wählhebel in der Stellung „N“
(Leerlauf) oder „P“ (Parken)
befindet.
• Prüfen Sie, ob die Batterie- klemmen sauber sind und fest auf
den Batteriepolen sitzen.
• Schalten Sie die Innenraum- beleuchtung ein. Wenn das Licht
beim Betätigen des Anlassers
schwächer wird oder erlischt, ist
die Batterie leer.
Schieben Sie das Fahrzeug nicht an
und lassen Sie es nicht ansch -
leppen. Andernfalls wird das
Fahrzeug möglicherweise beschä-
digt. Siehe Anleitung zum Thema
„Starthilfe“ in diesem Kapitel.
Wenn der Anlasser normal
dreht, der Motor aber nicht
anspringt
• Prüfen Sie den Kraftstofffüllstand und tanken Sie ggf. nach.
Für den Fall, dass der Motor noch
immer nicht anspringt, empfehlen
wir, sich an eine HYUNDAI Vertrags-
werkstatt zu wenden. Das Anlassen eines Motors mit Hilfe
von Starthilfekabeln kann gefährlich
sein, wenn die Starthilfe unsach-
gemäß durchgeführt wird. Beachten
Sie die Starthilfeanleitung in diesem
Kapitel, um schwere Verletzungen
sowie Schäden am Fahrzeug zu
vermeiden. Falls Sie sich bezüglich
der Starthilfe unsicher sind, emp-
fehlen wir nachdrücklich, die
Durchführung einem Service-
techniker oder Abschleppdienst zu
überlassen.
Das Anschieben oder Ansch-
leppen des Fahrzeugs kann den
Katalysator überlasten und die
Abgasregelung beschädigen.
ACHTUNG
MOTOR MIT START-
HILFEKABELN ANLASSEN
TLe GER 6.qxp 08.05.2018 10:50 Page 4

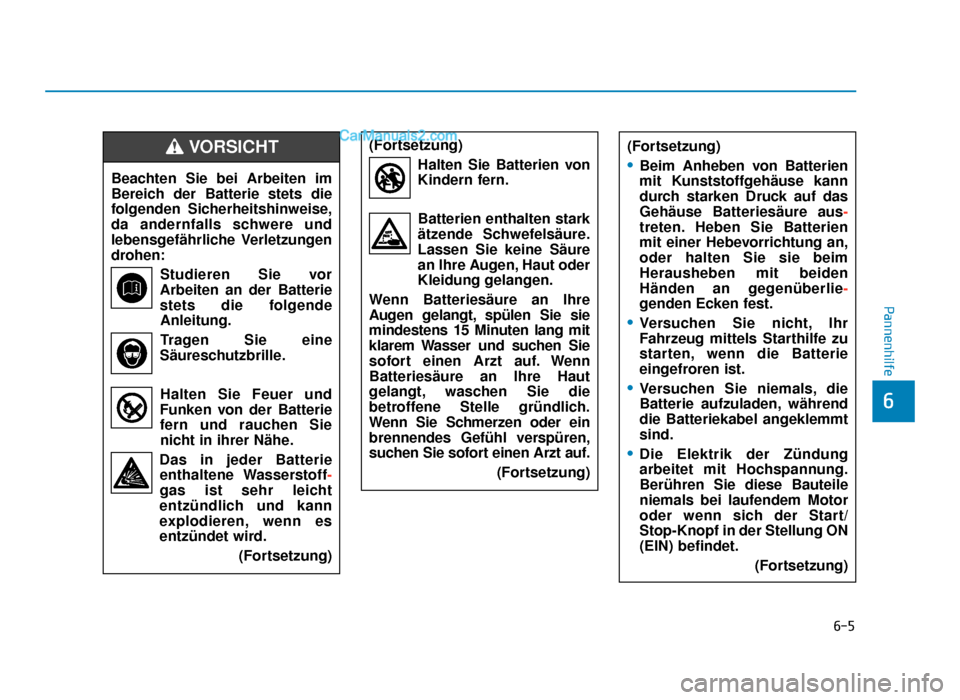

6-5
Pannenhilfe
6
Beachten Sie bei Arbeiten im
Bereich der Batterie stets die
folgenden Sicherheitshinweise,
da andernfalls schwere und
lebensgefährliche Verletzungen
drohen:Studieren Sie vor
Arbeiten an der Batterie
stets die folgende Anleitung.
Tragen Sie eine
Säureschutzbrille.
Halten Sie Feuer und
Funken von der Batterie
fern und rauchen Sie nicht in ihrer Nähe.
Das in jeder Batterie enthaltene Wasserstoff-
gas ist sehr leicht
entzündlich und kann
explodieren, wenn es
entzündet wird.
(Fortsetzung)
(Fortsetzung)Halten Sie Batterien von
Kindern fern.
Batterien enthalten stark
ätzende Schwefelsäure.
Lassen Sie keine Säure
an Ihre Augen, Haut oder
Kleidung gelangen.
Wenn Batteriesäure an Ihre
Augen gelangt, spülen Sie sie
mindestens 15 Minuten lang mit
klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn
Batteriesäure an Ihre Haut
gelangt, waschen Sie die
betroffene Stelle gründlich.
Wenn Sie Schmerzen oder ein
brennendes Gefühl verspüren,
suchen Sie sofort einen Arzt auf. (Fortsetzung)VORSICHT (Fortsetzung)
•Beim Anheben von Batterien
mit Kunststoffgehäuse kann
durch starken Druck auf das
Gehäuse Batteriesäure aus-
treten. Heben Sie Batterien
mit einer Hebevorrichtung an,
oder halten Sie sie beim
Herausheben mit beiden
Händen an gegenüberlie-
genden Ecken fest.
•Versuchen Sie nicht, Ihr
Fahrzeug mittels Starthilfe zu
starten, wenn die Batterie
eingefroren ist.
•Versuchen Sie niemals, die
Batterie aufzuladen, während
die Batteriekabel angeklemmt
sind.
•Die Elektrik der Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
niemals bei laufendem Motor
oder wenn sich der Start/
Stop-Knopf in der Stellung ON
(EIN) befindet.(Fortsetzung)
TLe GER 6.qxp 08.05.2018 10:50 Page 5

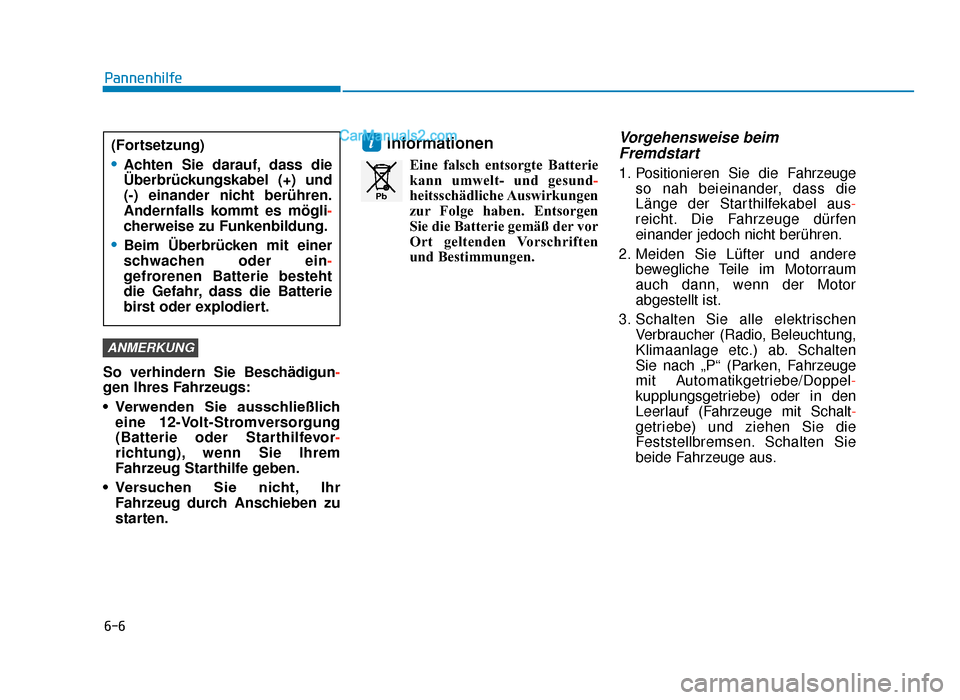

6-6
Pannenhilfe
So verhindern Sie Beschädigun -
gen Ihres Fahrzeugs:
• Verwenden Sie ausschließlich eine 12-Volt-Stromversorgung
(Batterie oder Starthilfevor -
richtung), wenn Sie Ihrem
Fahrzeug Starthilfe geben.
• Versuchen Sie nicht, Ihr Fahrzeug durch Anschieben zu
starten.
Informationen
Eine falsch entsorgte Batteriekann umwelt- und gesund -
heitsschädliche Auswirkungen
zur Folge haben. Entsorgen
Sie die Batterie gemäß der vor
Ort geltenden Vorschriften
und Bestimmungen.
Vorgehensweise beim Fremdstart
1. Positionieren Sie die Fahrzeuge
so nah beieinander, dass die
Länge der Starthilfekabel aus-
reicht. Die Fahrzeuge dürfen
einander jedoch nicht berühren.
2. Meiden Sie Lüfter und andere bewegliche Teile im Motorraum
auch dann, wenn der Motor
abgestellt ist.
3. Schalten Sie alle elektrischen Verbraucher (Radio, Beleuchtung,
Klimaanlage etc.) ab. Schalten
Sie nach „P“ (Parken, Fahrzeuge
mit Automatikgetriebe/Doppel-
kupplungsgetriebe) oder in den
Leerlauf (Fahrzeuge mit Schalt -
getriebe) und ziehen Sie die
Feststellbremsen. Schalten Sie
beide Fahrzeuge aus.
i
ANMERKUNG
Pb
(Fortsetzung)
•Achten Sie darauf, dass die
Überbrückungskabel (+) und
(-) einander nicht berühren.
Andernfalls kommt es mögli -
cherweise zu Funkenbildung.
•Beim Überbrücken mit einer
schwachen oder ein-
gefrorenen Batterie besteht
die Gefahr, dass die Batterie
birst oder explodiert.
TLe GER 6.qxp 08.05.2018 10:50 Page 6

6-7
Pannenhilfe
4. Schließen Sie die Starthilfekabelexakt in der im Bild gezeigten
Reihenfolge an. Schließen Sie
zunächst ein Überbrückungskabel
an die rote Starthilfeklemme (+)
Ihres Fahrzeugs an (1).
5. Schließen Sie das andere Ende des Überbrückungskabels an die
rote Batterie-/Starthilfeklemme (+)
des Starthilfe gebenden Fahr-
zeugs an (2).
6. Schließen Sie das zweite Über- brückungskabel an die schwarze
Batterieklemme oder den Fahr -
gestell-Massepunkt (-) des Start -
hilfe gebenden Fahrzeugs an (3). 7. Schließen Sie das andere Ende
des zweiten Überbrückungs -
kabels an die schwarze Batterie-
klemme oder den Fahrgestell-
Massepunkt (-) Ihres Fahrzeugs
an (4).
Achten Sie darauf, dass die
Starthilfekabel keine anderen Teile
als die beschriebenen Batterie-
oder Starthilfeklemmen und den
vorgesehenen Massepunkt berüh-
ren. Beugen Sie sich beim
Herstellen der Verbindungen nicht
über die Batterie.
8. Starten Sie den Motor des Starthilfe gebenden Fahrzeugs
und lassen Sie ihn einige Minuten
lang mit etwa 2.000 U/min laufen.
Starten Sie dann Ihr Fahrzeug.
Wenn Ihr Fahrzeug auch nach
mehreren Versuchen nicht anspringt,
muss es vermutlich in die Werkstatt.
Wenden Sie sich in diesem Fall bitte
an einen qualifizierten Fachmann.
Wenn sich die Ursache für die
Batterieentladung nicht auf Anhieb
ermitteln lässt, lassen Sie das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen. Trennen Sie die Überbrückungskabel
in der umgekehrten Reihenfolge wie
beim Anschließen:
1. Klemmen Sie das Überbrückungs-
kabel von dem schwarzen Fahr-
gestell-Massepunkt (-) Ihres
Fahrzeugs ab (4).
2. Klemmen Sie das andere Ende des Überbrückungskabels von der
schwarzen Batterieklemme oder
dem Fahrgestell-Massepunkt (-)
des Starthilfe gebenden Fahr-
zeugs ab (3).
3. Klemmen Sie das zweite Überbrückungskabel von der
roten Batterie-/Starthilfeklemme
(+) des Starthilfe gebenden Fahr -
zeugs ab (2).
4. Klemmen Sie das andere Ende des Überbrückungskabels von der
roten Starthilfeklemme (+) Ihres
Fahrzeugs ab (1).
6
1VQA4001
TLe GER 6.qxp 08.05.2018 10:50 Page 7
