6-38
Pannenhilfe
1. Aufkleber Geschwindigkeitsbe -
schränkung
2. Dichtmittelflasche mit Aufkleber Geschwindigkeitsbeschränkung
3. Einfüllschlauch von der Dicht -
mittelflasche zum Rad
4. Stecker und Kabel für das direkte Anschließen an die 12V-Steckdose 5. Halterung für die Dichtmittel-
flasche
6. Kompressor
7. Schalter ein/aus
8. Druckmanometer für das Anzeigen des Reifenluftdrucks
9. Knopf für das Ablassen des Reifenluftdrucks Klemmzangen, Kabel und Verbin
-
dungsschlauch sind im Kompressor-
gehäuse verstaut.
Halten Sie sich genau an die ange-
gebene Reihenfolge, da andernfalls
unter hohem Druck stehendes
Dichtmittel entweichen kann.
Bestandteile des Tire Mobility Kit
ODE067044
Dichtmittelverfallsdatum
Verwenden Sie das Reifendicht -
mittel nicht nach Ablauf des auf
dem Behälter angegebenen
Verfallsdatums. Andernfalls
besteht die erhöhte Gefahr von
Reifenschäden.
VORSICHT
Dichtmittel
•Von Kindern fernhalten.
•Nicht in die Augen gelangen
lassen.
•Nicht verschlucken.
VORSICHT
TLe GER 6.qxp 08.05.2018 10:52 Page 38

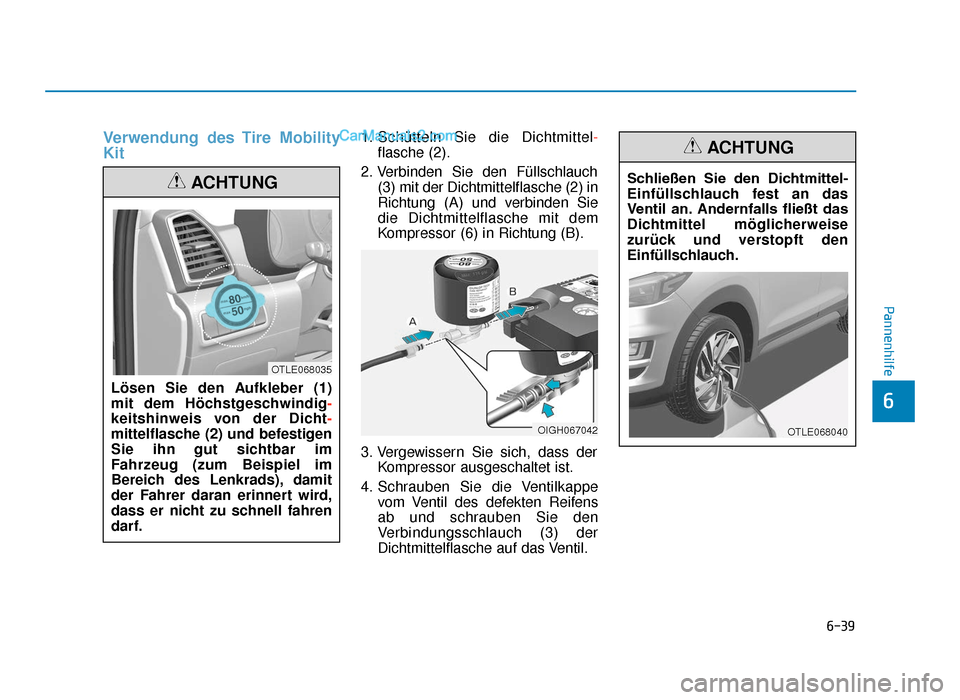

6-39
Pannenhilfe
6
Verwendung des Tire Mobility
Kit1. Schütteln Sie die Dichtmittel-
flasche (2).
2. Verbinden Sie den Füllschlauch (3) mit der Dichtmittelflasche (2) in
Richtung (A) und verbinden Sie
die Dichtmittelflasche mit dem
Kompressor (6) in Richtung (B).
3. Vergewissern Sie sich, dass der Kompressor ausgeschaltet ist.
4. Schrauben Sie die Ventilkappe vom Ventil des defekten Reifens
ab und schrauben Sie den
Verbindungsschlauch (3) der
Dichtmittelflasche auf das Ventil.
Lösen Sie den Aufkleber (1)
mit dem Höchstgeschwindig
-
keitshinweis von der Dicht-
mittelflasche (2) und befestigen
Sie ihn gut sichtbar im
Fahrzeug (zum Beispiel im
Bereich des Lenkrads), damit
der Fahrer daran erinnert wird,
dass er nicht zu schnell fahren
darf.
ACHTUNG
OIGH067042
OTLE068035
Schließen Sie den Dichtmittel-
Einfüllschlauch fest an das
Ventil an. Andernfalls fließt das
Dichtmittel möglicherweise
zurück und verstopft den
Einfüllschlauch.
ACHTUNG
OTLE068040
TLe GER 6.qxp 08.05.2018 10:52 Page 39

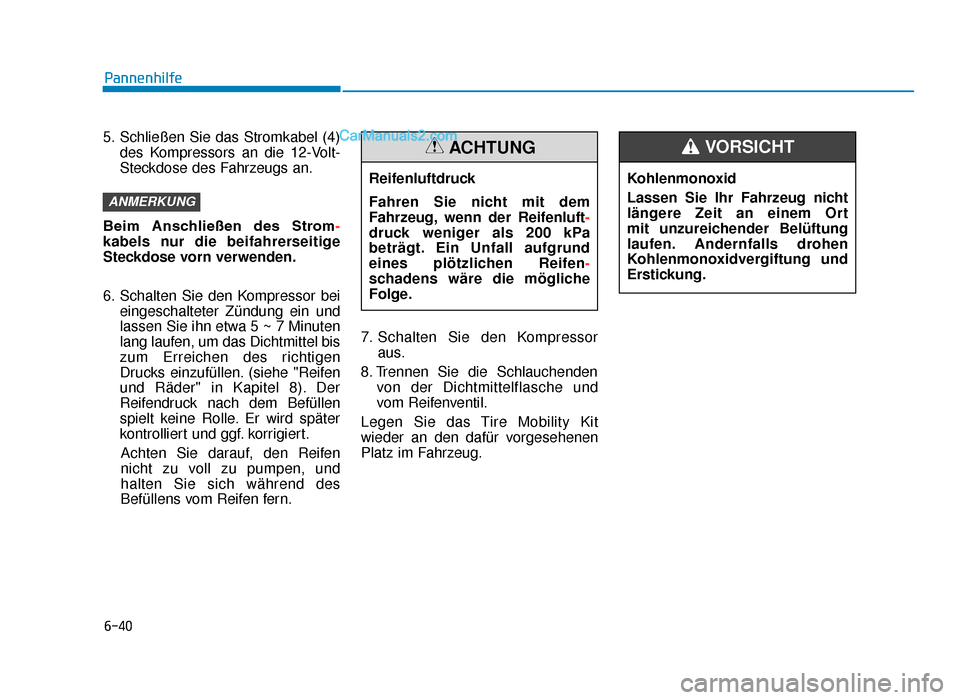

6-40
Pannenhilfe
5. Schließen Sie das Stromkabel (4) des Kompressors an die 12-Volt-
Steckdose des Fahrzeugs an.
Beim Anschließen des Strom-
kabels nur die beifahrerseitige
Steckdose vorn verwenden.
6. Schalten Sie den Kompressor bei eingeschalteter Zündung ein und
lassen Sie ihn etwa 5 ~ 7 Minuten
lang laufen, um das Dichtmittel bis
zum Erreichen des richtigen
Drucks einzufüllen. (siehe "Reifen
und Räder" in Kapitel 8). Der
Reifendruck nach dem Befüllen
spielt keine Rolle. Er wird später
kontrolliert und ggf. korrigiert.
Achten Sie darauf, den Reifen
nicht zu voll zu pumpen, und
halten Sie sich während des
Befüllens vom Reifen fern. 7. Schalten Sie den Kompressor
aus.
8. Trennen Sie die Schlauchenden von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit
wieder an den dafür vorgesehenen
Platz im Fahrzeug.
ANMERKUNG
Reifenluftdruck
Fahren Sie nicht mit dem
Fahrzeug, wenn der Reifenluft -
druck weniger als 200 kPa
beträgt. Ein Unfall aufgrund
eines plötzlichen Reifen-
schadens wäre die mögliche
Folge.
ACHTUNG
Kohlenmonoxid
Lassen Sie Ihr Fahrzeug nicht
längere Zeit an einem Ort
mit unzureichender Belüftung
laufen. Andernfalls drohen
Kohlenmonoxidvergiftung und
Erstickung.
VORSICHT
TLe GER 6.qxp 08.05.2018 10:52 Page 40

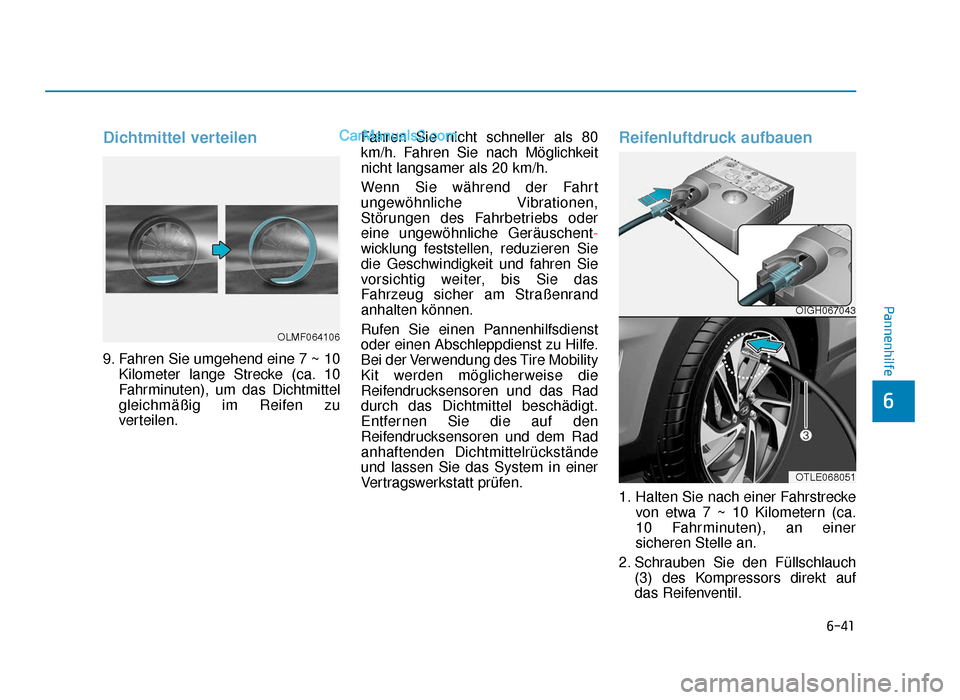

6-41
Pannenhilfe
6
Dichtmittel verteilen
9. Fahren Sie umgehend eine 7 ~ 10Kilometer lange Strecke (ca. 10
Fahrminuten), um das Dichtmittel
gleichmäßig im Reifen zu
verteilen. Fahren Sie nicht schneller als 80
km/h. Fahren Sie nach Möglichkeit
nicht langsamer als 20 km/h.
Wenn Sie während der Fahrt
ungewöhnliche Vibrationen,
Störungen des Fahrbetriebs oder
eine ungewöhnliche Geräuschent
-
wicklung feststellen, reduzieren Sie
die Geschwindigkeit und fahren Sie
vorsichtig weiter, bis Sie das
Fahrzeug sicher am Straßenrand
anhalten können.
Rufen Sie einen Pannenhilfsdienst
oder einen Abschleppdienst zu Hilfe.
Bei der Verwendung des Tire Mobility
Kit werden möglicherweise die
Reifendrucksensoren und das Rad
durch das Dichtmittel beschädigt.
Entfernen Sie die auf den
Reifendrucksensoren und dem Rad
anhaftenden Dichtmittelrückstände
und lassen Sie das System in einer
Vertragswerkstatt prüfen.
Reifenluftdruck aufbauen
1. Halten Sie nach einer Fahrstrecke von etwa 7 ~ 10 Kilometern (ca.
10 Fahrminuten), an einer
sicheren Stelle an.
2. Schrauben Sie den Füllschlauch (3) des Kompressors direkt auf
das Reifenventil.
OLMF064106
OIGH067043
OTLE068051
TLe GER 6.qxp 08.05.2018 10:52 Page 41

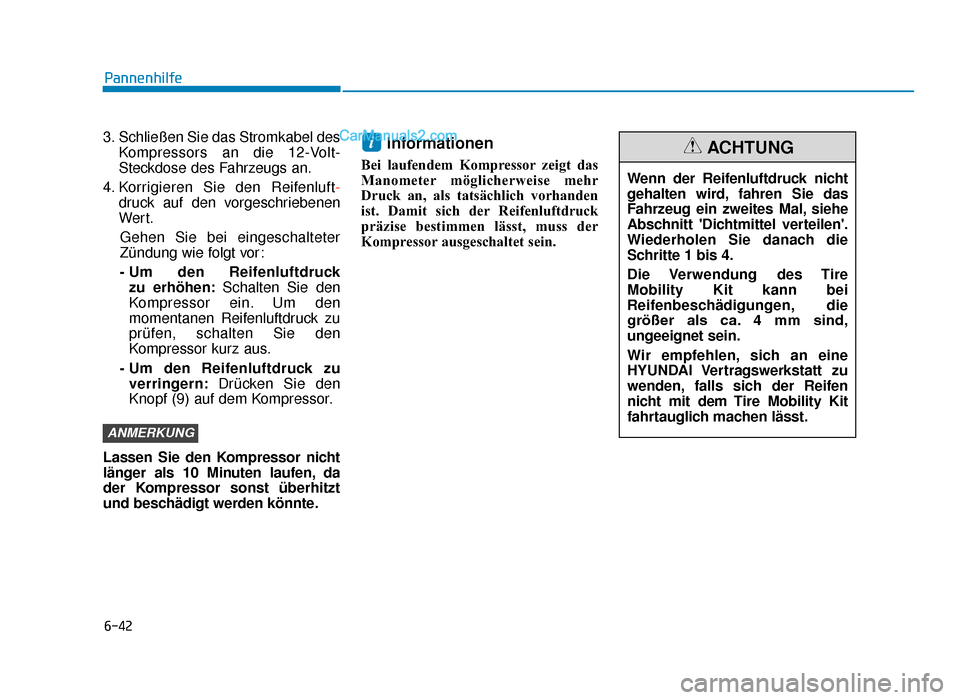

6-42
Pannenhilfe
3. Schließen Sie das Stromkabel des Kompressors an die 12-Volt-
Steckdose des Fahrzeugs an.
4. Korrigieren Sie den Reifenluft -
druck auf den vorgeschriebenen
Wert.
Gehen Sie bei eingeschalteter
Zündung wie folgt vor:- Um den Reifenluftdruck zu erhöhen: Schalten Sie den
Kompressor ein. Um den
momentanen Reifenluftdruck zu
prüfen, schalten Sie den
Kompressor kurz aus.
- Um den Reifenluftdruck zu verringern: Drücken Sie den
Knopf (9) auf dem Kompressor.
Lassen Sie den Kompressor nicht
länger als 10 Minuten laufen, da
der Kompressor sonst überhitzt
und beschädigt werden könnte.
Informationen
Bei laufendem Kompressor zeigt das
Manometer möglicherweise mehr
Druck an, als tatsächlich vorhanden
ist. Damit sich der Reifenluftdruck
präzise bestimmen lässt, muss der
Kompressor ausgeschaltet sein.
i
ANMERKUNG
Wenn der Reifenluftdruck nicht
gehalten wird, fahren Sie das
Fahrzeug ein zweites Mal, siehe
Abschnitt 'Dichtmittel verteilen'.
Wiederholen Sie danach die
Schritte 1 bis 4.
Die Verwendung des Tire
Mobility Kit kann bei
Reifenbeschädigungen, die
größer als ca. 4 mm sind,
ungeeignet sein.
Wir empfehlen, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden, falls sich der Reifen
nicht mit dem Tire Mobility Kit
fahrtauglich machen lässt.
ACHTUNG
TLe GER 6.qxp 08.05.2018 10:52 Page 42

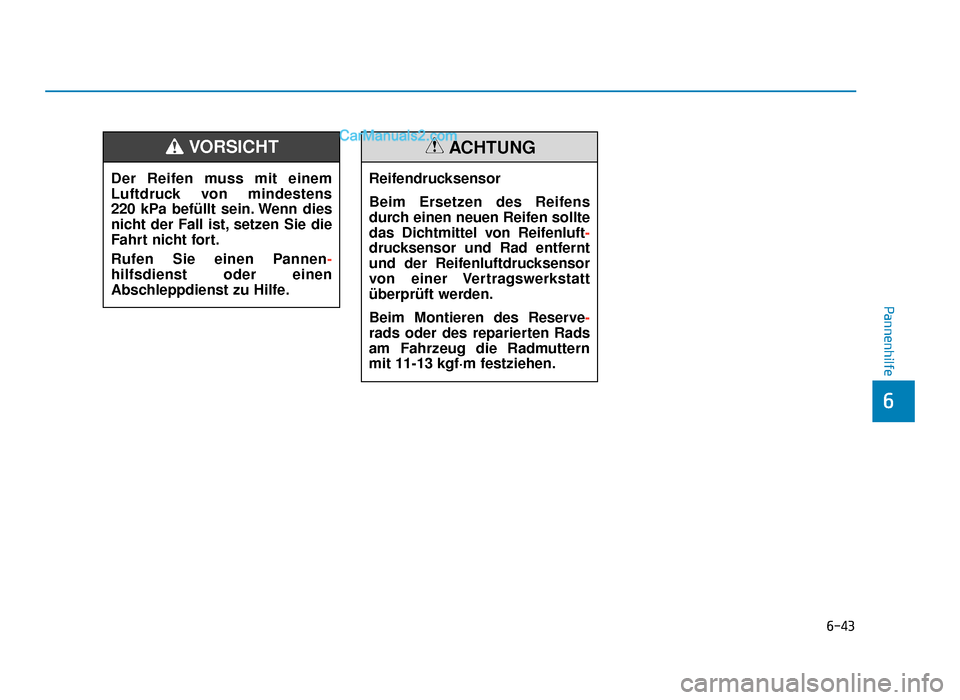

6-43
Pannenhilfe
6
Der Reifen muss mit einem
Luftdruck von mindestens
220 kPa befüllt sein. Wenn dies
nicht der Fall ist, setzen Sie die
Fahrt nicht fort.
Rufen Sie einen Pannen-
hilfsdienst oder einen
Abschleppdienst zu Hilfe.
VORSICHT
Reifendrucksensor
Beim Ersetzen des Reifens
durch einen neuen Reifen sollte
das Dichtmittel von Reifenluft-
drucksensor und Rad entfernt
und der Reifenluftdrucksensor
von einer Vertragswerkstatt
überprüft werden.
Beim Montieren des Reserve -
rads oder des reparierten Rads
am Fahrzeug die Radmuttern
mit 11-13 kgf·m festziehen.
ACHTUNG
TLe GER 6.qxp 08.05.2018 10:52 Page 43

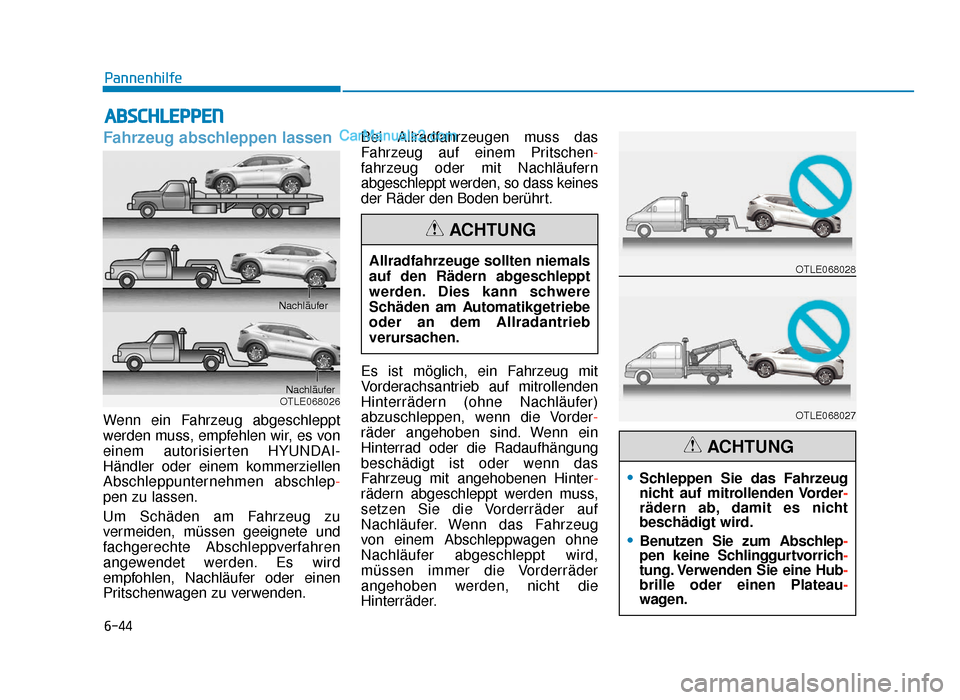

6-44
Pannenhilfe
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem autorisierten HYUNDAI-
Händler oder einem kommerziellen
Abschleppunternehmen abschlep-
pen zu lassen.
Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird
empfohlen, Nachläufer oder einen
Pritschenwagen zu verwenden. Bei Allradfahrzeugen muss das
Fahrzeug auf einem Pritschen-
fahrzeug oder mit Nachläufern
abgeschleppt werden, so dass keines
der Räder den Boden berührt.
Es ist möglich, ein Fahrzeug mit
Vorderachsantrieb auf mitrollenden
Hinterrädern (ohne Nachläufer)
abzuschleppen, wenn die Vorder-
räder angehoben sind. Wenn ein
Hinterrad oder die Radaufhängung
beschädigt ist oder wenn das
Fahrzeug mit angehobenen Hinter-
rädern abgeschleppt werden muss,
setzen Sie die Vorderräder auf
Nachläufer. Wenn das Fahrzeug
von einem Abschleppwagen ohne
Nachläufer abgeschleppt wird,
müssen immer die Vorderräder
angehoben werden, nicht die
Hinterräder.
ABSCHLEPPEN
•Schleppen Sie das Fahrzeug
nicht auf mitrollenden Vorder
-
rädern ab, damit es nicht
beschädigt wird.
•Benutzen Sie zum Abschlep-
pen keine Schlinggurtvorrich -
tung. Verwenden Sie eine Hub-
brille oder einen Plateau -
wagen.
ACHTUNG
Allradfahrzeuge sollten niemals
auf den Rädern abgeschleppt
werden. Dies kann schwere
Schäden am Automatikgetriebe
oder an dem Allradantrieb
verursachen.
ACHTUNG
OTLE068026 Nachläufer
Nachläufer
OTLE068028
OTLE068027
TLe GER 6.qxp 08.05.2018 10:52 Page 44

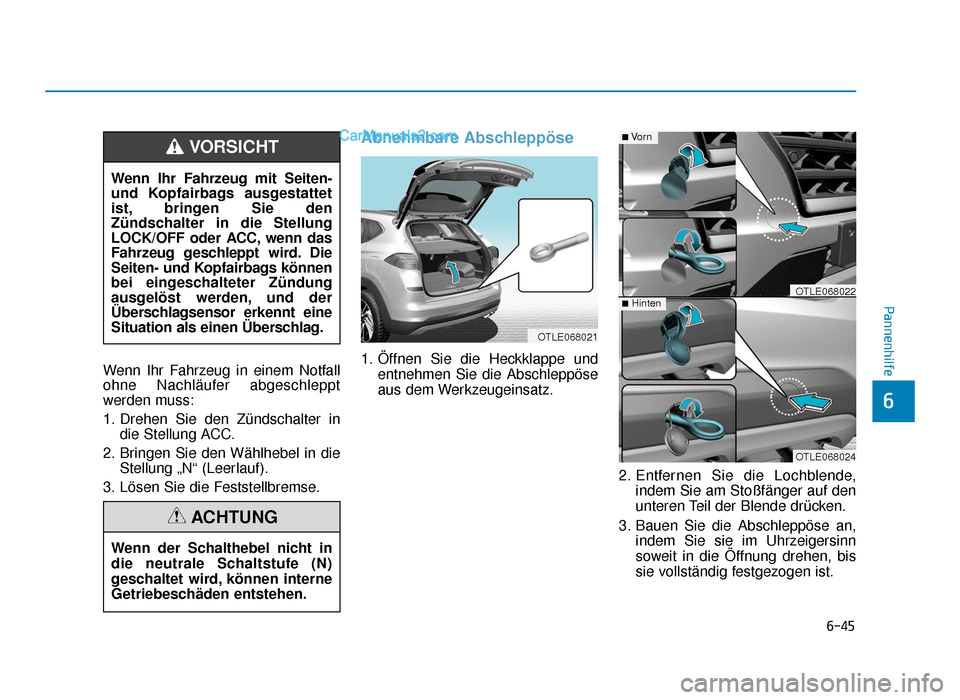

6-45
Pannenhilfe
6
Wenn Ihr Fahrzeug in einem Notfall
ohne Nachläufer abgeschleppt
werden muss:
1. Drehen Sie den Zündschalter indie Stellung ACC.
2. Bringen Sie den Wählhebel in die Stellung „N“ (Leerlauf).
3. Lösen Sie die Feststellbremse.
Abnehmbare Abschleppöse
1. Öffnen Sie die Heckklappe und entnehmen Sie die Abschleppöse
aus dem Werkzeugeinsatz.
2. Entfernen Sie die Lochblende,indem Sie am Stoßfänger auf den
unteren Teil der Blende drücken.
3. Bauen Sie die Abschleppöse an, indem Sie sie im Uhrzeigersinn
soweit in die Öffnung drehen, bis
sie vollständig festgezogen ist.
Wenn der Schalthebel nicht in
die neutrale Schaltstufe (N)
geschaltet wird, können interne
Getriebeschäden entstehen.
ACHTUNG
Wenn Ihr Fahrzeug mit Seiten-
und Kopfairbags ausgestattet
ist, bringen Sie den
Zündschalter in die Stellung
LOCK/OFF oder ACC, wenn das
Fahrzeug geschleppt wird. Die
Seiten- und Kopfairbags können
bei eingeschalteter Zündung
ausgelöst werden, und der
Ãœberschlagsensor erkennt eine
Situation als einen Ãœberschlag.
VORSICHT
OTLE068021
OTLE068022
OTLE068024
â– Vo r n
â– Hinten
TLe GER 6.qxp 08.05.2018 10:53 Page 45

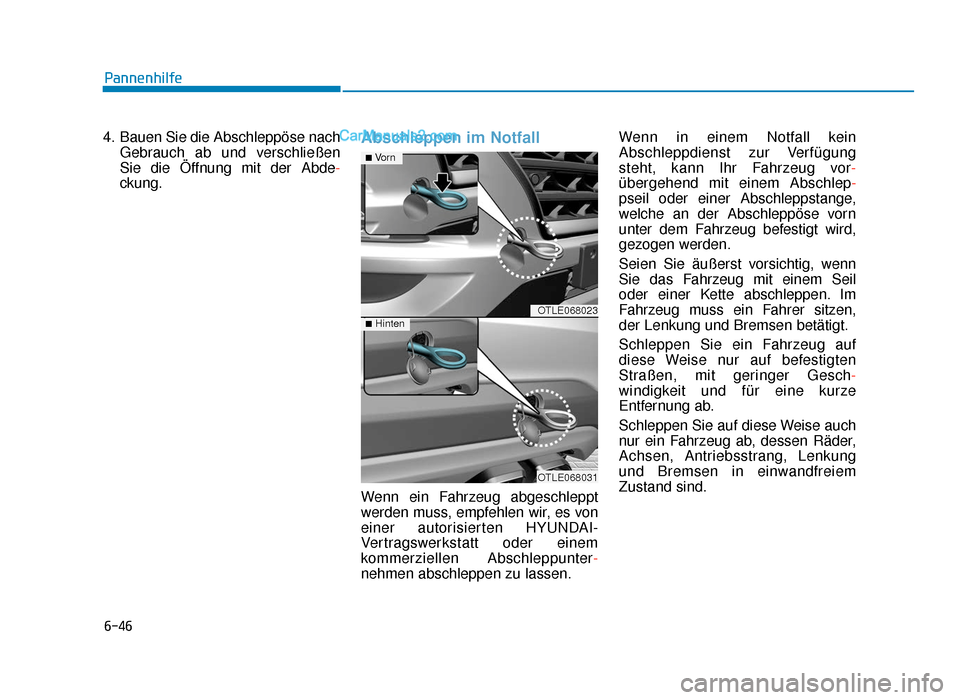

6-46
Pannenhilfe
4. Bauen Sie die Abschleppöse nach Gebrauch ab und verschließen
Sie die Öffnung mit der Abde -
ckung.
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen Abschleppunter -
nehmen abschleppen zu lassen. Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug vor-
übergehend mit einem Abschlep
-
pseil oder einer Abschleppstange,
welche an der Abschleppöse vorn
unter dem Fahrzeug befestigt wird,
gezogen werden.
Seien Sie äußerst vorsichtig, wenn
Sie das Fahrzeug mit einem Seil
oder einer Kette abschleppen. Im
Fahrzeug muss ein Fahrer sitzen,
der Lenkung und Bremsen betätigt.
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer Gesch-
windigkeit und für eine kurze
Entfernung ab.
Schleppen Sie auf diese Weise auch
nur ein Fahrzeug ab, dessen Räder,
Achsen, Antriebsstrang, Lenkung
und Bremsen in einwandfreiem
Zustand sind.
OTLE068023
OTLE068031
â– Vo r n
â– Hinten
TLe GER 6.qxp 08.05.2018 10:53 Page 46

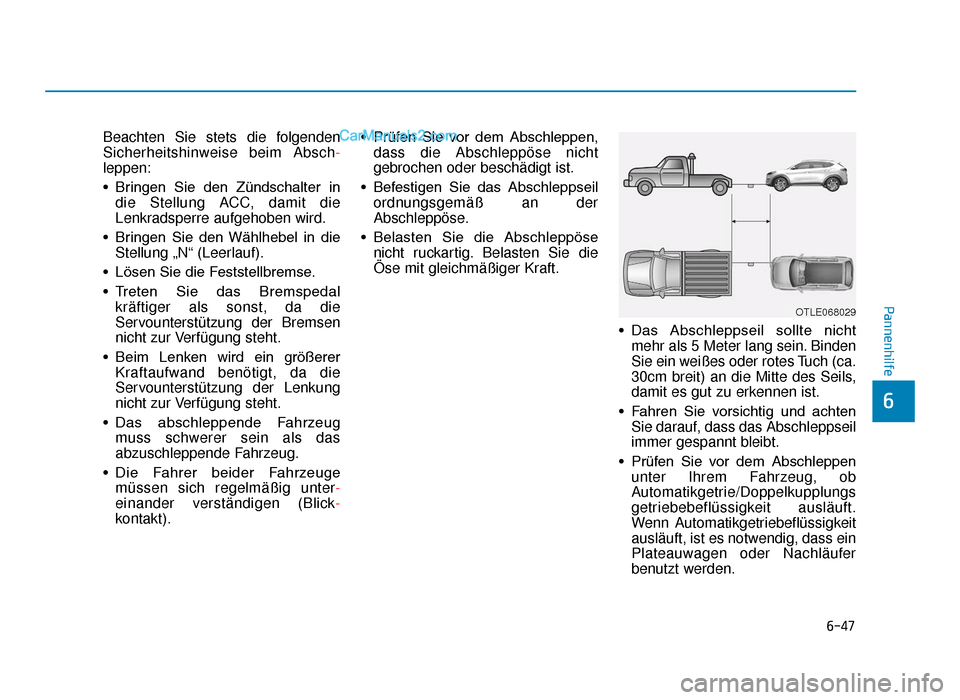

6-47
Pannenhilfe
6
Beachten Sie stets die folgenden
Sicherheitshinweise beim Absch-
leppen:
• Bringen Sie den Zündschalter in die Stellung ACC, damit die
Lenkradsperre aufgehoben wird.
• Bringen Sie den Wählhebel in die Stellung „N“ (Leerlauf).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal kräftiger als sonst, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Das abschleppende Fahrzeug muss schwerer sein als das
abzuschleppende Fahrzeug.
• Die Fahrer beider Fahrzeuge müssen sich regelmäßig unter-
einander verständigen (Blick -
kontakt). • Prüfen Sie vor dem Abschleppen,
dass die Abschleppöse nicht
gebrochen oder beschädigt ist.
• Befestigen Sie das Abschleppseil ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.
• Das Abschleppseil sollte nichtmehr als 5 Meter lang sein. Binden
Sie ein weißes oder rotes Tuch (ca.
30cm breit) an die Mitte des Seils,
damit es gut zu erkennen ist.
• Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil
immer gespannt bleibt.
• Prüfen Sie vor dem Abschleppen unter Ihrem Fahrzeug, ob
Automatikgetrie/Doppelkupplungs
getriebebeflüssigkeit ausläuft.
Wenn Automatikgetriebeflüssigkeit
ausläuft, ist es notwendig, dass ein
Plateauwagen oder Nachläufer
benutzt werden.
OTLE068029
TLe GER 6.qxp 08.05.2018 10:53 Page 47
