JEEP CHEROKEE 2019 Instructieboek (in Dutch)

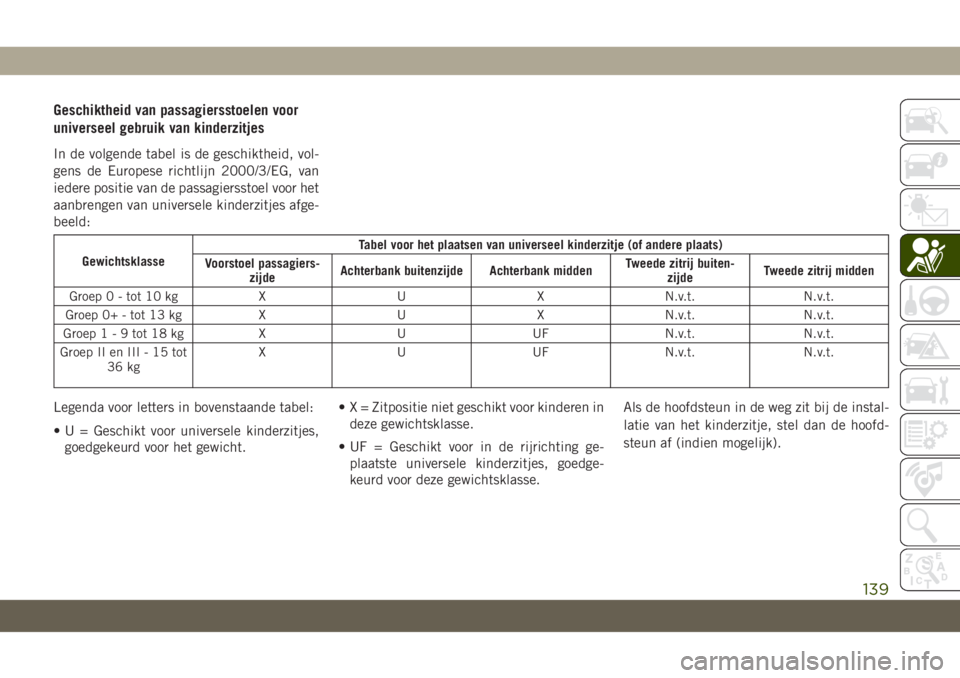

Geschiktheid van passagiersstoelen voor
universeel gebruik van kinderzitjes
In de volgende tabel is de geschiktheid, vol-
gens de Europese richtlijn 2000/3/EG, van
iedere positie van de passagiersstoel voor het
aanbrengen van universele kinderzitjes afge-
beeld:
GewichtsklasseTabel voor het plaatsen van universeel kinderzitje (of andere plaats)
Voorstoel passagiers-
zijdeAchterbank buitenzijde Achterbank middenTweede zitrij buiten-
zijdeTweede zitrij midden
Groep 0 - tot 10 kg X U X N.v.t. N.v.t.
Groep 0+ - tot 13 kg X U X N.v.t. N.v.t.
Groep1-9tot18kg X U UF N.v.t. N.v.t.
Groep II en III - 15 tot
36 kgX U UF N.v.t. N.v.t.
Legenda voor letters in bovenstaande tabel:
• U = Geschikt voor universele kinderzitjes,
goedgekeurd voor het gewicht.• X = Zitpositie niet geschikt voor kinderen in
deze gewichtsklasse.
• UF = Geschikt voor in de rijrichting ge-
plaatste universele kinderzitjes, goedge-
keurd voor deze gewichtsklasse.Als de hoofdsteun in de weg zit bij de instal-
latie van het kinderzitje, stel dan de hoofd-
steun af (indien mogelijk).
139

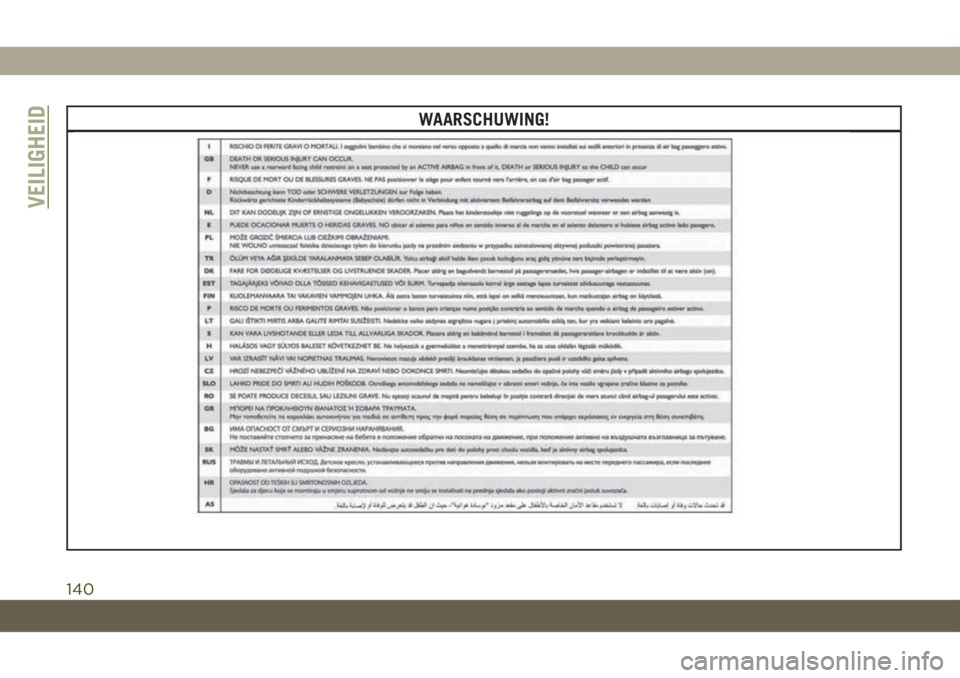

WAARSCHUWING!
VEILIGHEID
140

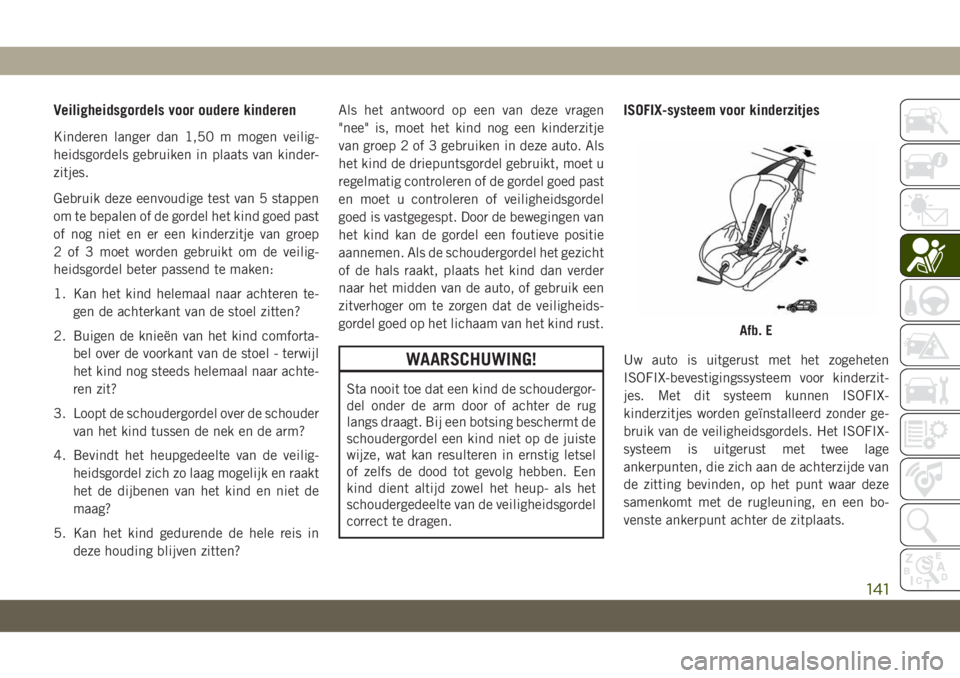

Veiligheidsgordels voor oudere kinderen
Kinderen langer dan 1,50 m mogen veilig-
heidsgordels gebruiken in plaats van kinder-
zitjes.
Gebruik deze eenvoudige test van 5 stappen
om te bepalen of de gordel het kind goed past
of nog niet en er een kinderzitje van groep
2 of 3 moet worden gebruikt om de veilig-
heidsgordel beter passend te maken:
1. Kan het kind helemaal naar achteren te-
gen de achterkant van de stoel zitten?
2. Buigen de knieën van het kind comforta-
bel over de voorkant van de stoel - terwijl
het kind nog steeds helemaal naar achte-
ren zit?
3. Loopt de schoudergordel over de schouder
van het kind tussen de nek en de arm?
4. Bevindt het heupgedeelte van de veilig-
heidsgordel zich zo laag mogelijk en raakt
het de dijbenen van het kind en niet de
maag?
5. Kan het kind gedurende de hele reis in
deze houding blijven zitten?Als het antwoord op een van deze vragen
"nee" is, moet het kind nog een kinderzitje
van groep 2 of 3 gebruiken in deze auto. Als
het kind de driepuntsgordel gebruikt, moet u
regelmatig controleren of de gordel goed past
en moet u controleren of veiligheidsgordel
goed is vastgegespt. Door de bewegingen van
het kind kan de gordel een foutieve positie
aannemen. Als de schoudergordel het gezicht
of de hals raakt, plaats het kind dan verder
naar het midden van de auto, of gebruik een
zitverhoger om te zorgen dat de veiligheids-
gordel goed op het lichaam van het kind rust.
WAARSCHUWING!
Sta nooit toe dat een kind de schoudergor-
del onder de arm door of achter de rug
langs draagt. Bij een botsing beschermt de
schoudergordel een kind niet op de juiste
wijze, wat kan resulteren in ernstig letsel
of zelfs de dood tot gevolg hebben. Een
kind dient altijd zowel het heup- als het
schoudergedeelte van de veiligheidsgordel
correct te dragen.
ISOFIX-systeem voor kinderzitjes
Uw auto is uitgerust met het zogeheten
ISOFIX-bevestigingssysteem voor kinderzit-
jes. Met dit systeem kunnen ISOFIX-
kinderzitjes worden geïnstalleerd zonder ge-
bruik van de veiligheidsgordels. Het ISOFIX-
systeem is uitgerust met twee lage
ankerpunten, die zich aan de achterzijde van
de zitting bevinden, op het punt waar deze
samenkomt met de rugleuning, en een bo-
venste ankerpunt achter de zitplaats.
Afb. E
141

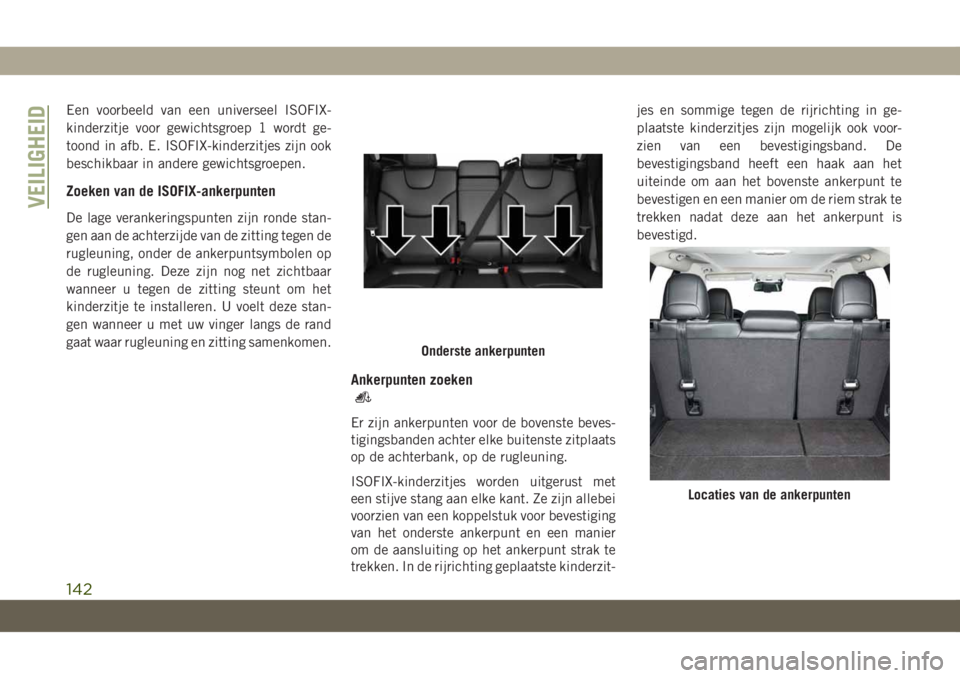

Een voorbeeld van een universeel ISOFIX-
kinderzitje voor gewichtsgroep 1 wordt ge-
toond in afb. E. ISOFIX-kinderzitjes zijn ook
beschikbaar in andere gewichtsgroepen.
Zoeken van de ISOFIX-ankerpunten
De lage verankeringspunten zijn ronde stan-
gen aan de achterzijde van de zitting tegen de
rugleuning, onder de ankerpuntsymbolen op
de rugleuning. Deze zijn nog net zichtbaar
wanneer u tegen de zitting steunt om het
kinderzitje te installeren. U voelt deze stan-
gen wanneer u met uw vinger langs de rand
gaat waar rugleuning en zitting samenkomen.
Ankerpunten zoeken
Er zijn ankerpunten voor de bovenste beves-
tigingsbanden achter elke buitenste zitplaats
op de achterbank, op de rugleuning.
ISOFIX-kinderzitjes worden uitgerust met
een stijve stang aan elke kant. Ze zijn allebei
voorzien van een koppelstuk voor bevestiging
van het onderste ankerpunt en een manier
om de aansluiting op het ankerpunt strak te
trekken. In de rijrichting geplaatste kinderzit-jes en sommige tegen de rijrichting in ge-
plaatste kinderzitjes zijn mogelijk ook voor-
zien van een bevestigingsband. De
bevestigingsband heeft een haak aan het
uiteinde om aan het bovenste ankerpunt te
bevestigen en een manier om de riem strak te
trekken nadat deze aan het ankerpunt is
bevestigd.
Onderste ankerpunten
Locaties van de ankerpunten
VEILIGHEID
142

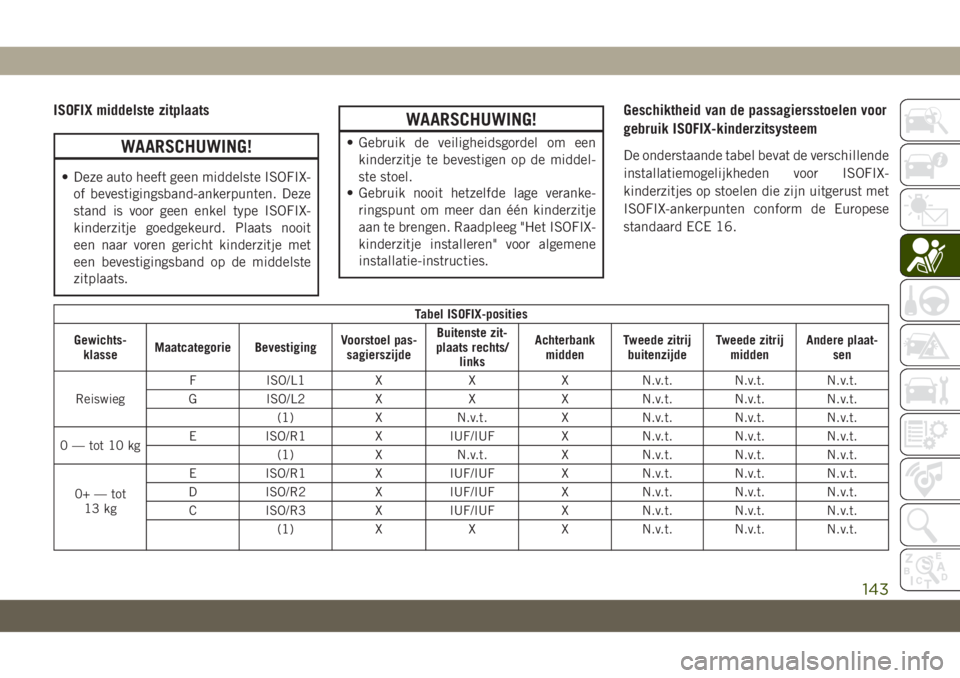

ISOFIX middelste zitplaats
WAARSCHUWING!
• Deze auto heeft geen middelste ISOFIX-
of bevestigingsband-ankerpunten. Deze
stand is voor geen enkel type ISOFIX-
kinderzitje goedgekeurd. Plaats nooit
een naar voren gericht kinderzitje met
een bevestigingsband op de middelste
zitplaats.
WAARSCHUWING!
• Gebruik de veiligheidsgordel om een
kinderzitje te bevestigen op de middel-
ste stoel.
• Gebruik nooit hetzelfde lage veranke-
ringspunt om meer dan één kinderzitje
aan te brengen. Raadpleeg "Het ISOFIX-
kinderzitje installeren" voor algemene
installatie-instructies.
Geschiktheid van de passagiersstoelen voor
gebruik ISOFIX-kinderzitsysteem
De onderstaande tabel bevat de verschillende
installatiemogelijkheden voor ISOFIX-
kinderzitjes op stoelen die zijn uitgerust met
ISOFIX-ankerpunten conform de Europese
standaard ECE 16.
Tabel ISOFIX-posities
Gewichts-
klasseMaatcategorie BevestigingVoorstoel pas-
sagierszijdeBuitenste zit-
plaats rechts/
linksAchterbank
middenTweede zitrij
buitenzijdeTweede zitrij
middenAndere plaat-
sen
ReiswiegF ISO/L1 X X X N.v.t. N.v.t. N.v.t.
G ISO/L2 X X X N.v.t. N.v.t. N.v.t.
(1) X N.v.t. X N.v.t. N.v.t. N.v.t.
0 — tot 10 kgE ISO/R1 X IUF/IUF X N.v.t. N.v.t. N.v.t.
(1) X N.v.t. X N.v.t. N.v.t. N.v.t.
0+ — tot
13 kgE ISO/R1 X IUF/IUF X N.v.t. N.v.t. N.v.t.
D ISO/R2 X IUF/IUF X N.v.t. N.v.t. N.v.t.
C ISO/R3 X IUF/IUF X N.v.t. N.v.t. N.v.t.
(1) X X X N.v.t. N.v.t. N.v.t.
143

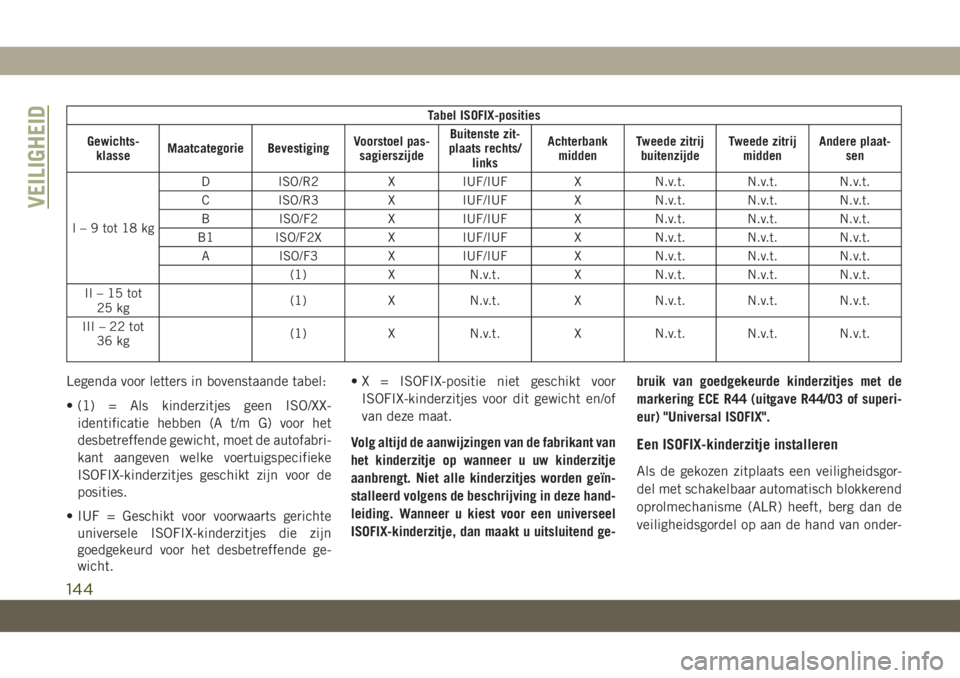

Tabel ISOFIX-posities
Gewichts-
klasseMaatcategorie BevestigingVoorstoel pas-
sagierszijdeBuitenste zit-
plaats rechts/
linksAchterbank
middenTweede zitrij
buitenzijdeTweede zitrij
middenAndere plaat-
sen
I – 9 tot 18 kgD ISO/R2 X IUF/IUF X N.v.t. N.v.t. N.v.t.
C ISO/R3 X IUF/IUF X N.v.t. N.v.t. N.v.t.
B ISO/F2 X IUF/IUF X N.v.t. N.v.t. N.v.t.
B1 ISO/F2X X IUF/IUF X N.v.t. N.v.t. N.v.t.
A ISO/F3 X IUF/IUF X N.v.t. N.v.t. N.v.t.
(1) X N.v.t. X N.v.t. N.v.t. N.v.t.
II–15tot
25 kg(1) X N.v.t. X N.v.t. N.v.t. N.v.t.
III – 22 tot
36 kg(1) X N.v.t. X N.v.t. N.v.t. N.v.t.
Legenda voor letters in bovenstaande tabel:
• (1) = Als kinderzitjes geen ISO/XX-
identificatie hebben (A t/m G) voor het
desbetreffende gewicht, moet de autofabri-
kant aangeven welke voertuigspecifieke
ISOFIX-kinderzitjes geschikt zijn voor de
posities.
• IUF = Geschikt voor voorwaarts gerichte
universele ISOFIX-kinderzitjes die zijn
goedgekeurd voor het desbetreffende ge-
wicht.• X = ISOFIX-positie niet geschikt voor
ISOFIX-kinderzitjes voor dit gewicht en/of
van deze maat.
Volg altijd de aanwijzingen van de fabrikant van
het kinderzitje op wanneer u uw kinderzitje
aanbrengt. Niet alle kinderzitjes worden geïn-
stalleerd volgens de beschrijving in deze hand-
leiding. Wanneer u kiest voor een universeel
ISOFIX-kinderzitje, dan maakt u uitsluitend ge-bruik van goedgekeurde kinderzitjes met de
markering ECE R44 (uitgave R44/03 of superi-
eur) "Universal ISOFIX".
Een ISOFIX-kinderzitje installeren
Als de gekozen zitplaats een veiligheidsgor-
del met schakelbaar automatisch blokkerend
oprolmechanisme (ALR) heeft, berg dan de
veiligheidsgordel op aan de hand van onder-
VEILIGHEID
144

staande instructies. Zie de paragraaf "Kinder-
zitjes installeren met de veiligheidsgordels"
om te controleren welk type veiligheidsgordel
elke zitplaats heeft.
1. Maak het verstelmechanisme aan de on-
derste koppelstukken en aan de bevesti-
gingsband van het kinderzitje los, zodat u
de koppelstukken gemakkelijker aan de
ankerpunten in de auto kunt vastmaken.
2. Plaats het kinderzitje tussen de lage an-
kerpunten voor die zitplaats in. Voor som-
mige zitplaatsen op de tweede rij, moet u
misschien de rugleuning verstellen of de
hoofdsteun omhoog klappen zodat het
kinderzitje beter past. Als de achterbank
naar voren en naar achteren kan worden
verplaatst in de auto, kunt u deze in de
achterste stand zetten om ruimte te ma-
ken voor het kinderzitje. U kunt ook de
voorstoel naar voren zetten om ruimte voor
het kinderzitje te maken.
3. Bevestig de koppelstukken van het kinder-
zitje aan de onderste ankerpunten bij de
gekozen zitplaats.4. Als het kinderzitje is voorzien van een
bevestigingsband, sluit deze aan op het
bovenste ankerpunt. Zie de paragraaf "In-
stalleren van kinderzitjes met het boven-
ste ankerpunt" voor aanwijzingen voor de
bevestiging van een ankerpunt voor de
bevestigingsband.
5. Trek alle banden aan terwijl u het kinder-
zitje naar achteren en omlaag tegen de
zitting drukt. Trek de banden strak vol-
gens de aanwijzingen van de fabrikant van
het kinderzitje.
6. Test of het kinderzitje stevig vastzit door
het kinderzitje bij de gordelopening naar
achteren en naar voren te trekken. Het
mag niet meer dan 25 mm in alle richtin-
gen bewegen.
WAARSCHUWING!
• Onjuiste bevestiging aan de ISOFIX-
verankeringspunten kan ertoe leiden dat
het kinderzitje niet goed functioneert.
WAARSCHUWING!
Het kind kan daardoor ernstig of zelfs
dodelijk letsel oplopen. Volg daarom bij
het aanbrengen van een kinderzitje
nauwgezet de aanwijzingen van de fabri-
kant.
• De bevestigingen van kinderzitjes zijn
ontworpen om alleen de last van op de
juiste wijze aangebrachte kinderzitjes te
weerstaan. In geen geval mogen ze wor-
den gebruikt als veiligheidsgordels voor
volwassenen, voor huisdieren of om an-
dere voorwerpen of apparatuur in de
auto vast te maken.
• Plaats het kinderzitje wanneer het voer-
tuig stilstaat. Het ISOFIX-kinderzitje is
correct bevestigd aan de steunen wan-
neer u een klik hoort.
145

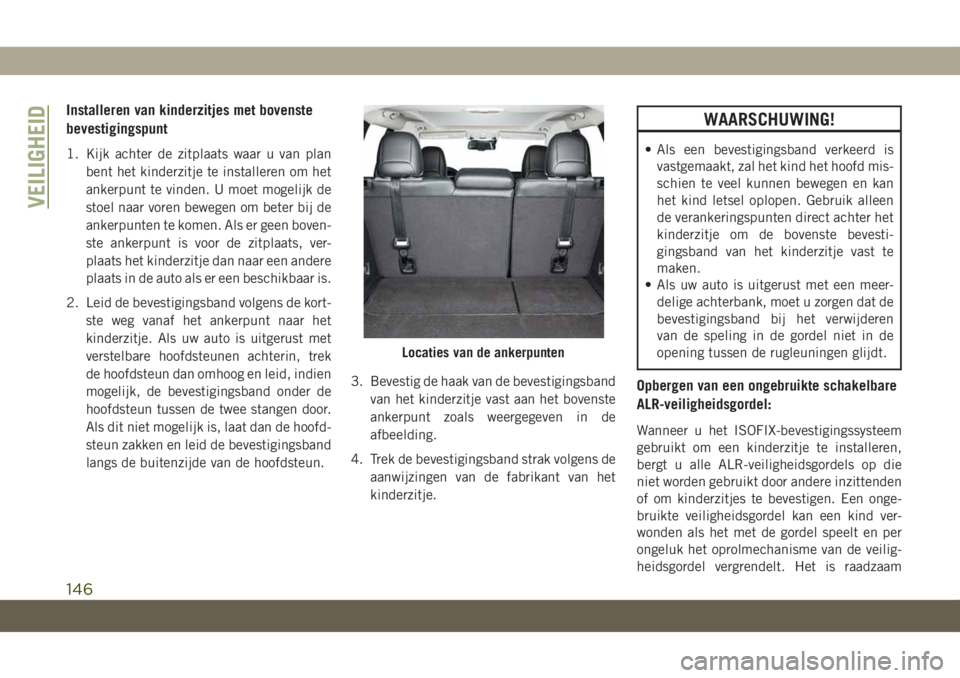

Installeren van kinderzitjes met bovenste
bevestigingspunt
1. Kijk achter de zitplaats waar u van plan
bent het kinderzitje te installeren om het
ankerpunt te vinden. U moet mogelijk de
stoel naar voren bewegen om beter bij de
ankerpunten te komen. Als er geen boven-
ste ankerpunt is voor de zitplaats, ver-
plaats het kinderzitje dan naar een andere
plaats in de auto als er een beschikbaar is.
2. Leid de bevestigingsband volgens de kort-
ste weg vanaf het ankerpunt naar het
kinderzitje. Als uw auto is uitgerust met
verstelbare hoofdsteunen achterin, trek
de hoofdsteun dan omhoog en leid, indien
mogelijk, de bevestigingsband onder de
hoofdsteun tussen de twee stangen door.
Als dit niet mogelijk is, laat dan de hoofd-
steun zakken en leid de bevestigingsband
langs de buitenzijde van de hoofdsteun.3. Bevestig de haak van de bevestigingsband
van het kinderzitje vast aan het bovenste
ankerpunt zoals weergegeven in de
afbeelding.
4. Trek de bevestigingsband strak volgens de
aanwijzingen van de fabrikant van het
kinderzitje.
WAARSCHUWING!
• Als een bevestigingsband verkeerd is
vastgemaakt, zal het kind het hoofd mis-
schien te veel kunnen bewegen en kan
het kind letsel oplopen. Gebruik alleen
de verankeringspunten direct achter het
kinderzitje om de bovenste bevesti-
gingsband van het kinderzitje vast te
maken.
• Als uw auto is uitgerust met een meer-
delige achterbank, moet u zorgen dat de
bevestigingsband bij het verwijderen
van de speling in de gordel niet in de
opening tussen de rugleuningen glijdt.
Opbergen van een ongebruikte schakelbare
ALR-veiligheidsgordel:
Wanneer u het ISOFIX-bevestigingssysteem
gebruikt om een kinderzitje te installeren,
bergt u alle ALR-veiligheidsgordels op die
niet worden gebruikt door andere inzittenden
of om kinderzitjes te bevestigen. Een onge-
bruikte veiligheidsgordel kan een kind ver-
wonden als het met de gordel speelt en per
ongeluk het oprolmechanisme van de veilig-
heidsgordel vergrendelt. Het is raadzaam
Locaties van de ankerpunten
VEILIGHEID
146

voordat het kinderzitje met behulp van het
ISOFIX-systeem wordt geplaatst, de veilig-
heidsgordel achter het zitje om vast te ges-
pen, buiten bereik van het kind. Als de vast-
gegespte veiligheidsgordel in de weg zit bij de
installatie van het kinderzitje, leidt u de vei-
ligheidsgordel door de gordelopening van het
kinderzitje en gespt u deze vervolgens vast, in
plaats van de veiligheidsgordel achter het
zitje te leiden. De veiligheidsgordel niet ver-
grendelen. Herinner alle kinderen in de auto
eraan dat de autogordels geen speelgoed zijn
en dat zij er niet mee mogen spelen.
Kinderzitjes installeren met de veiligheids-
gordels
Kinderzitjes zijn ontworpen om te worden
vastgezet in de stoelen met een heupgordel,
of met de heupgordel van een
driepuntsgordel.
WAARSCHUWING!
• Onjuiste bevestiging of het niet goed
bevestigen van een kinderzitje kan ertoe
WAARSCHUWING!
leiden dat het kinderzitje niet goed func-
tioneert. Het kind kan daardoor ernstig
of zelfs dodelijk letsel oplopen.
• Volg daarom bij het aanbrengen van een
kinderzitje nauwgezet de aanwijzingen
van de fabrikant.
De veiligheidsgordels op de passagierszit-
plaatsen achterin zijn voorzien van een scha-
kelbaar automatisch blokkerend oprolmecha-
nisme (ALR) dat is ontworpen om het
heupgedeelte van de gordel stevig rond het
kinderzitje getrokken te houden. Het automa-
tisch blokkerend oprolmechanisme kan naar
een vergrendelde modus worden "gescha-
keld" door de volledige gordel uit het oprol-
mechanisme te trekken en weer te laten te-
rugrollen in het mechanisme. Als het
automatisch blokkerend oprolmechanisme
wordt vergrendeld, produceert het een klik-
kend geluid terwijl de gordel in het oprolme-
chanisme wordt teruggetrokken. Raadpleeg
de beschrijving "Automatische blokkeerfunc-
tie" in de paragraaf "Schakelbaar automa-tisch blokkerend oprolmechanisme (ALR)" in
het hoofdstuk "Beveiligingssystemen voor in-
zittenden" voor meer informatie over de ALR.
Installeren van een kinderzitje met een
schakelbaar automatisch blokkerend oprol-
mechanisme (ALR)
Kinderzitjes zijn ontworpen om te worden
vastgezet in de stoelen met een heupgordel,
of met de heupgordel van een
driepuntsgordel.
WAARSCHUWING!
• Onjuiste bevestiging of het niet goed
bevestigen van een kinderzitje kan ertoe
leiden dat het kinderzitje niet goed func-
tioneert. Het kind kan daardoor ernstig
of zelfs dodelijk letsel oplopen.
• Volg daarom bij het aanbrengen van een
kinderzitje nauwgezet de aanwijzingen
van de fabrikant.
147

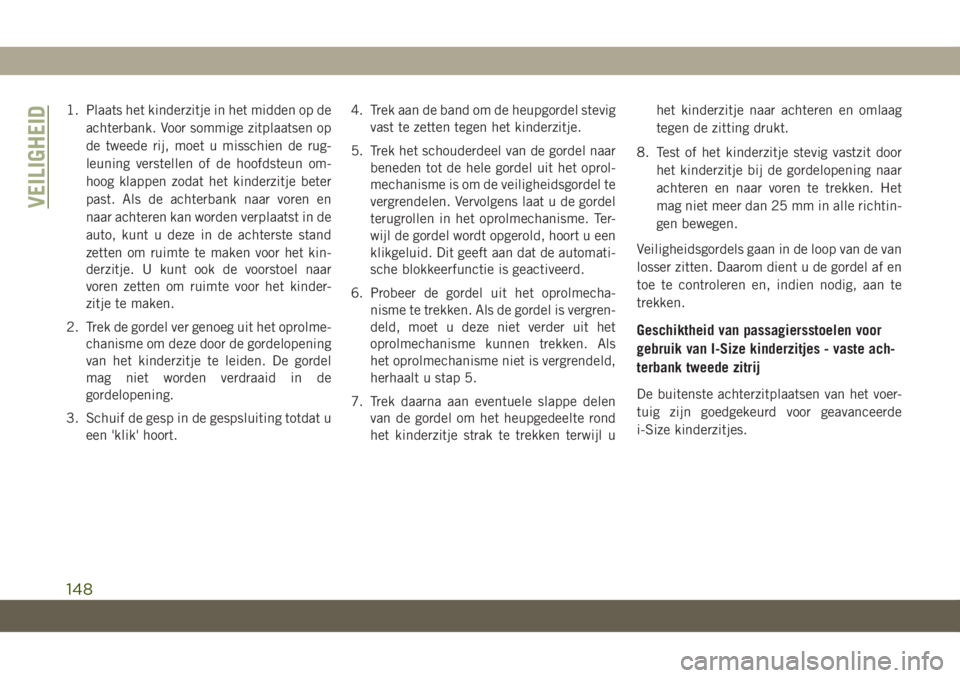

1. Plaats het kinderzitje in het midden op de
achterbank. Voor sommige zitplaatsen op
de tweede rij, moet u misschien de rug-
leuning verstellen of de hoofdsteun om-
hoog klappen zodat het kinderzitje beter
past. Als de achterbank naar voren en
naar achteren kan worden verplaatst in de
auto, kunt u deze in de achterste stand
zetten om ruimte te maken voor het kin-
derzitje. U kunt ook de voorstoel naar
voren zetten om ruimte voor het kinder-
zitje te maken.
2. Trek de gordel ver genoeg uit het oprolme-
chanisme om deze door de gordelopening
van het kinderzitje te leiden. De gordel
mag niet worden verdraaid in de
gordelopening.
3. Schuif de gesp in de gespsluiting totdat u
een 'klik' hoort.4. Trek aan de band om de heupgordel stevig
vast te zetten tegen het kinderzitje.
5. Trek het schouderdeel van de gordel naar
beneden tot de hele gordel uit het oprol-
mechanisme is om de veiligheidsgordel te
vergrendelen. Vervolgens laat u de gordel
terugrollen in het oprolmechanisme. Ter-
wijl de gordel wordt opgerold, hoort u een
klikgeluid. Dit geeft aan dat de automati-
sche blokkeerfunctie is geactiveerd.
6. Probeer de gordel uit het oprolmecha-
nisme te trekken. Als de gordel is vergren-
deld, moet u deze niet verder uit het
oprolmechanisme kunnen trekken. Als
het oprolmechanisme niet is vergrendeld,
herhaalt u stap 5.
7. Trek daarna aan eventuele slappe delen
van de gordel om het heupgedeelte rond
het kinderzitje strak te trekken terwijl uhet kinderzitje naar achteren en omlaag
tegen de zitting drukt.
8. Test of het kinderzitje stevig vastzit door
het kinderzitje bij de gordelopening naar
achteren en naar voren te trekken. Het
mag niet meer dan 25 mm in alle richtin-
gen bewegen.
Veiligheidsgordels gaan in de loop van de van
losser zitten. Daarom dient u de gordel af en
toe te controleren en, indien nodig, aan te
trekken.
Geschiktheid van passagiersstoelen voor
gebruik van I-Size kinderzitjes - vaste ach-
terbank tweede zitrij
De buitenste achterzitplaatsen van het voer-
tuig zijn goedgekeurd voor geavanceerde
i-Size kinderzitjes.
VEILIGHEID
148
