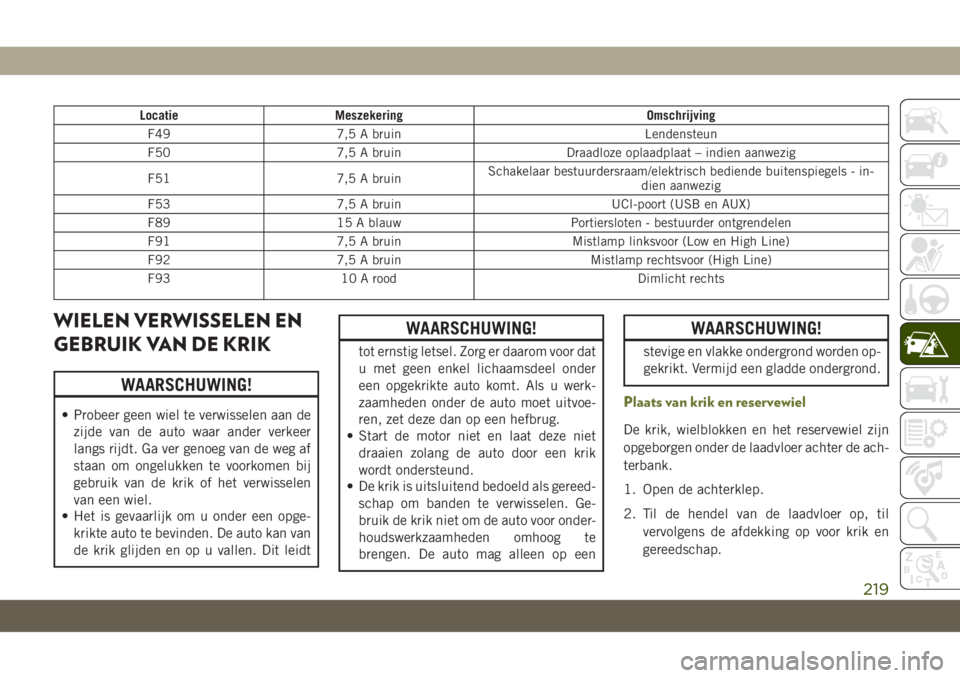

Locatie Meszekering Omschrijving
F49 7,5 A bruin Lendensteun
F50 7,5 A bruin Draadloze oplaadplaat – indien aanwezig
F51 7,5 A bruinSchakelaar bestuurdersraam/elektrisch bediende buitenspiegels - in-
dien aanwezig
F53 7,5 A bruin UCI-poort (USB en AUX)
F89 15 A blauw Portiersloten - bestuurder ontgrendelen
F91 7,5 A bruin Mistlamp linksvoor (Low en High Line)
F92 7,5 A bruin Mistlamp rechtsvoor (High Line)
F93 10 A rood Dimlicht rechts
WIELEN VERWISSELEN EN
GEBRUIK VAN DE KRIK
WAARSCHUWING!
• Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer
langs rijdt. Ga ver genoeg van de weg af
staan om ongelukken te voorkomen bij
gebruik van de krik of het verwisselen
van een wiel.
• Het is gevaarlijk om u onder een opge-
krikte auto te bevinden. De auto kan van
de krik glijden en op u vallen. Dit leidt
WAARSCHUWING!
tot ernstig letsel. Zorg er daarom voor dat
u met geen enkel lichaamsdeel onder
een opgekrikte auto komt. Als u werk-
zaamheden onder de auto moet uitvoe-
ren, zet deze dan op een hefbrug.
• Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
• De krik is uitsluitend bedoeld als gereed-
schap om banden te verwisselen. Ge-
bruik de krik niet om de auto voor onder-
houdswerkzaamheden omhoog te
brengen. De auto mag alleen op een
WAARSCHUWING!
stevige en vlakke ondergrond worden op-
gekrikt. Vermijd een gladde ondergrond.
Plaats van krik en reservewiel
De krik, wielblokken en het reservewiel zijn
opgeborgen onder de laadvloer achter de ach-
terbank.
1. Open de achterklep.
2. Til de hendel van de laadvloer op, til
vervolgens de afdekking op voor krik en
gereedschap.
219

3. Verwijder de haak uit de opgeborgen
stand aan de achterkant van de laadvloer
en plaats de haak over het bovendeel in de
flens en afdichting. Hierdoor blijft de ba-
gageruimtevloer omhoog wanneer u de
krik en en het reservewiel pakt.
4. Verwijder de bevestiging waarmee de krik
en het reservewiel zijn vastgezet.
5. Verwijder de blokken.6. Verwijder de schaarkrik en wielsleutel als
één geheel van het reservewiel. Draai de
krikschroef naar links om de wielsleutel
los te maken en verwijder de sleutel van
de krik.
OPMERKING:
De krikhendel wordt aan twee bevesti-
gingspunten aan de zijkant van de krik
bevestigd. Wanneer de krik gedeeltelijk is
uitgevouwen, houdt de spanning tussen
de twee bevestigingspunten de krikhendel
op zijn plaats.
7. Verwijder het reservewiel.WAARSCHUWING!
Een losse krik of wiel kan bij een noodstop
of ongeval naar voren schieten en zo de
inzittenden ernstig letsel toebrengen. Berg
de krik en het reservewiel altijd op de
daarvoor bestemde plaatsen op. Laat de
leeggelopen (lekke) band onmiddellijk re-
pareren of vervangen.
Voorbereidingen voor het opkrikken
1. Parkeer de auto op een stevige en vlakke
ondergrond, zo ver mogelijk verwijderd
van de weg. Vermijd een gladde
ondergrond.
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer langs
rijdt. Ga ver genoeg van de weg af staan om
ongelukken te voorkomen bij gebruik van
de krik of het verwisselen van een wiel.
2. Schakel de waarschuwingsknipperlichten
in.
3. Trek de handrem aan.
4. Zet de keuzehendel in de stand PARK
(automatische versnellingsbak) of in de
stand REVERSE (handgeschakelde
versnellingsbak).
5. Zet de contactschakelaar in de stand OFF.

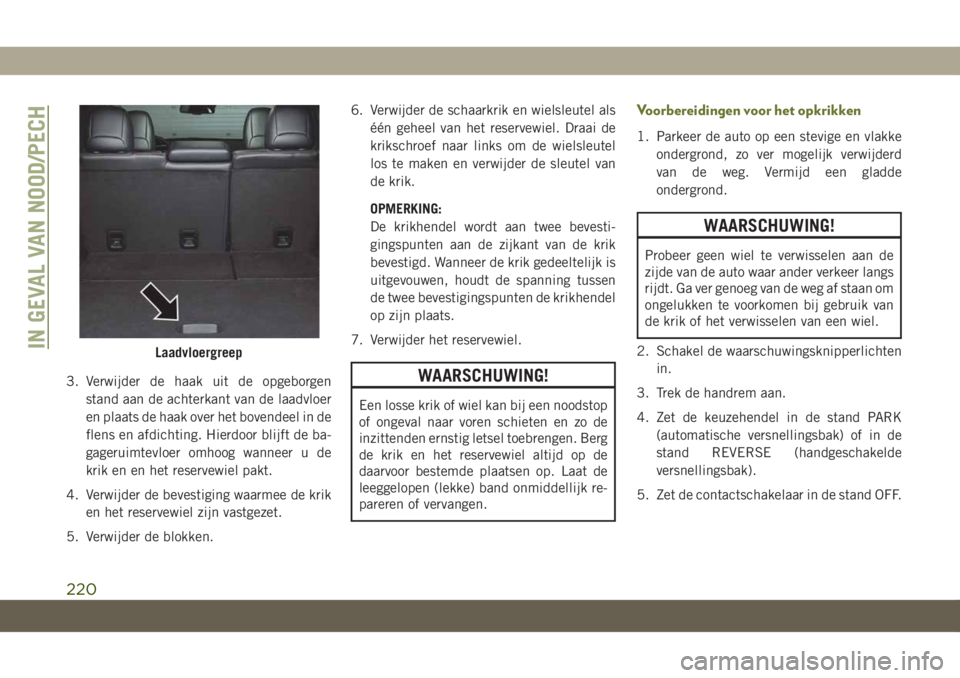

LaadvloergreepIN GEVAL VAN NOOD/PECH
220

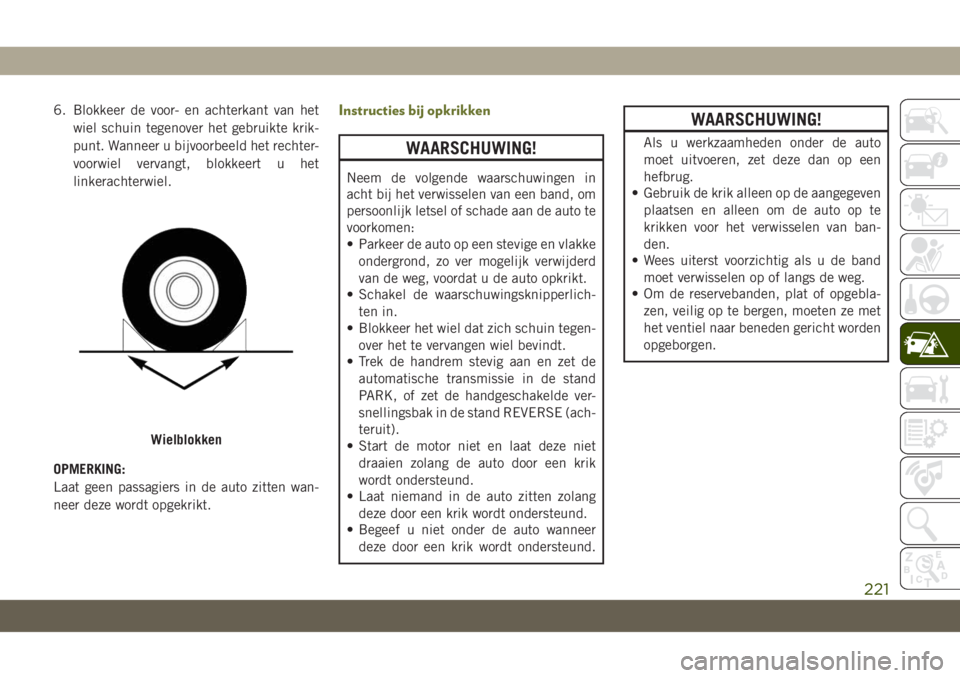

6. Blokkeer de voor- en achterkant van het
wiel schuin tegenover het gebruikte krik-
punt. Wanneer u bijvoorbeeld het rechter-
voorwiel vervangt, blokkeert u het
linkerachterwiel.
OPMERKING:
Laat geen passagiers in de auto zitten wan-
neer deze wordt opgekrikt.Instructies bij opkrikken
WAARSCHUWING!
Neem de volgende waarschuwingen in
acht bij het verwisselen van een band, om
persoonlijk letsel of schade aan de auto te
voorkomen:
• Parkeer de auto op een stevige en vlakke
ondergrond, zo ver mogelijk verwijderd
van de weg, voordat u de auto opkrikt.
• Schakel de waarschuwingsknipperlich-
ten in.
• Blokkeer het wiel dat zich schuin tegen-
over het te vervangen wiel bevindt.
• Trek de handrem stevig aan en zet de
automatische transmissie in de stand
PARK, of zet de handgeschakelde ver-
snellingsbak in de stand REVERSE (ach-
teruit).
• Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
• Laat niemand in de auto zitten zolang
deze door een krik wordt ondersteund.
• Begeef u niet onder de auto wanneer
deze door een krik wordt ondersteund.
WAARSCHUWING!
Als u werkzaamheden onder de auto
moet uitvoeren, zet deze dan op een
hefbrug.
• Gebruik de krik alleen op de aangegeven
plaatsen en alleen om de auto op te
krikken voor het verwisselen van ban-
den.
• Wees uiterst voorzichtig als u de band
moet verwisselen op of langs de weg.
• Om de reservebanden, plat of opgebla-
zen, veilig op te bergen, moeten ze met
het ventiel naar beneden gericht worden
opgeborgen.
Wielblokken
221

LET OP!
Probeer niet om de auto op te krikken op
andere plaatsen dan de aangegeven plaat-
sen in de instructies voor het opkrikken
van deze auto.
1. Verwijder het reservewiel, de krik, de wiel-
blokken en de wielsleutel.2. Als de auto aluminium wielen heeft met
een sierdop die de wielmoeren bedekt,
moet u met de wielsleutel de dop voor-
zichtig loswrikken voordat u de auto
opkrikt.
3. Voordat u de auto opkrikt, draait u met de
wielsleutel de wielmoeren van het wiel
met de lekke band los, zonder de wiel-
moeren te verwijderen. Draai de wielmoe-
ren één slag linksom terwijl het wiel nog
op de grond staat.
4. Plaats de krik onder het krikpunt dat zich
het dichtst bij de lekke band bevindt.
Draai de krikschroef rechtsom totdat de
bovenkant van de krik stevig aangrijpt in
het krikpunt op de dorpelbalk, waarbij de
bovenkant van de krik in de uitsparing in
de dorpelbekleding wordt gecentreerd.

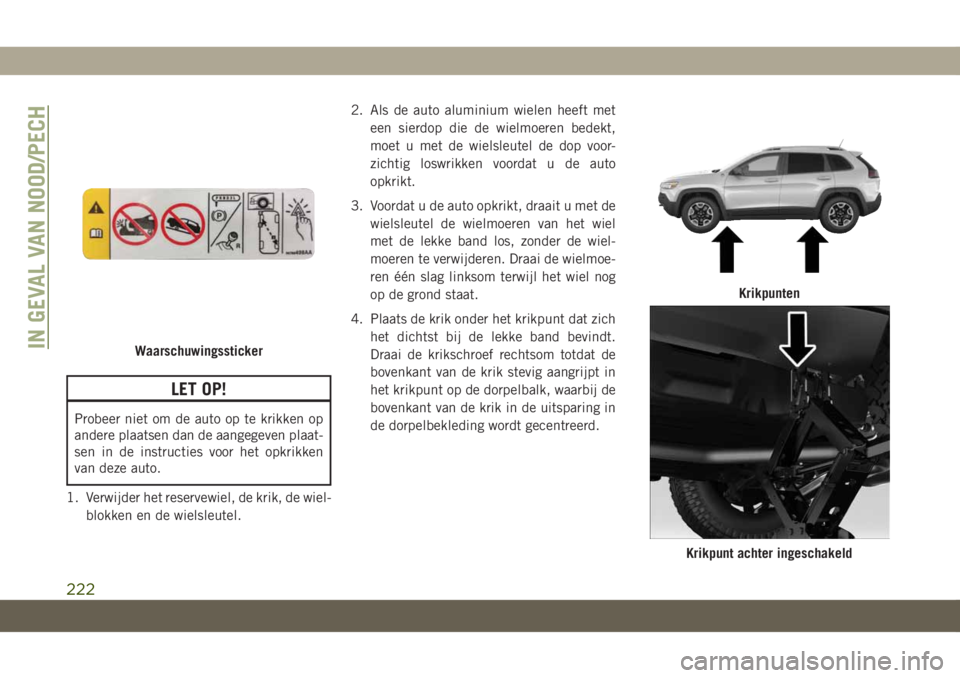

Waarschuwingssticker
Krikpunten
Krikpunt achter ingeschakeld
IN GEVAL VAN NOOD/PECH
222

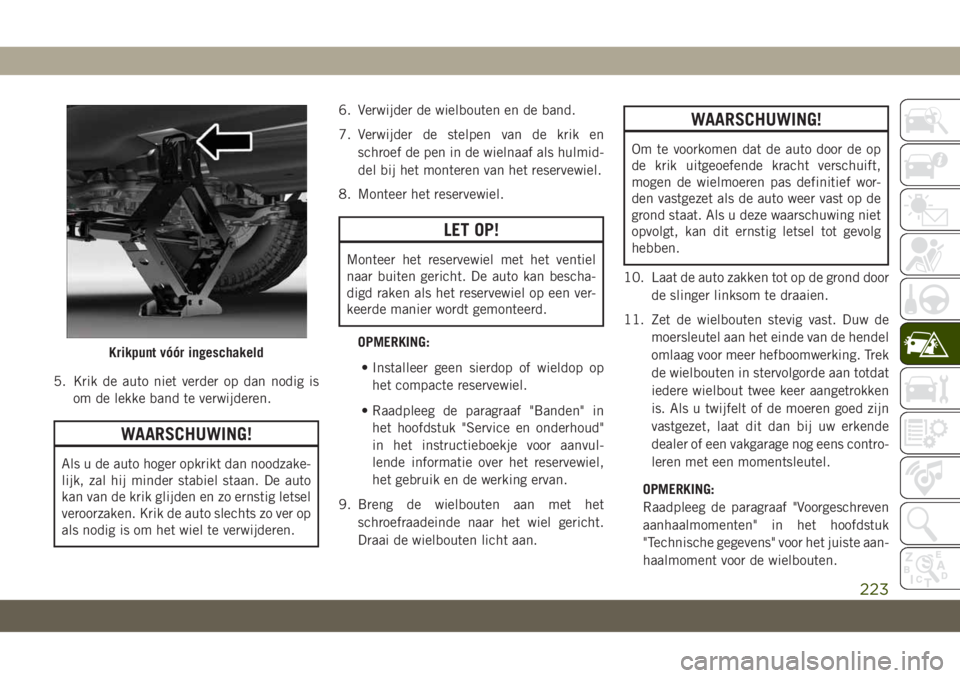

5. Krik de auto niet verder op dan nodig is
om de lekke band te verwijderen.
WAARSCHUWING!
Als u de auto hoger opkrikt dan noodzake-
lijk, zal hij minder stabiel staan. De auto
kan van de krik glijden en zo ernstig letsel
veroorzaken. Krik de auto slechts zo ver op
als nodig is om het wiel te verwijderen.6. Verwijder de wielbouten en de band.
7. Verwijder de stelpen van de krik en
schroef de pen in de wielnaaf als hulmid-
del bij het monteren van het reservewiel.
8. Monteer het reservewiel.
LET OP!
Monteer het reservewiel met het ventiel
naar buiten gericht. De auto kan bescha-
digd raken als het reservewiel op een ver-
keerde manier wordt gemonteerd.
OPMERKING:
• Installeer geen sierdop of wieldop op
het compacte reservewiel.
• Raadpleeg de paragraaf "Banden" in
het hoofdstuk "Service en onderhoud"
in het instructieboekje voor aanvul-
lende informatie over het reservewiel,
het gebruik en de werking ervan.
9. Breng de wielbouten aan met het
schroefraadeinde naar het wiel gericht.
Draai de wielbouten licht aan.
WAARSCHUWING!
Om te voorkomen dat de auto door de op
de krik uitgeoefende kracht verschuift,
mogen de wielmoeren pas definitief wor-
den vastgezet als de auto weer vast op de
grond staat. Als u deze waarschuwing niet
opvolgt, kan dit ernstig letsel tot gevolg
hebben.
10. Laat de auto zakken tot op de grond door
de slinger linksom te draaien.
11. Zet de wielbouten stevig vast. Duw de
moersleutel aan het einde van de hendel
omlaag voor meer hefboomwerking. Trek
de wielbouten in stervolgorde aan totdat
iedere wielbout twee keer aangetrokken
is. Als u twijfelt of de moeren goed zijn
vastgezet, laat dit dan bij uw erkende
dealer of een vakgarage nog eens contro-
leren met een momentsleutel.
OPMERKING:
Raadpleeg de paragraaf "Voorgeschreven
aanhaalmomenten" in het hoofdstuk
"Technische gegevens" voor het juiste aan-
haalmoment voor de wielbouten.
Krikpunt vóór ingeschakeld
223

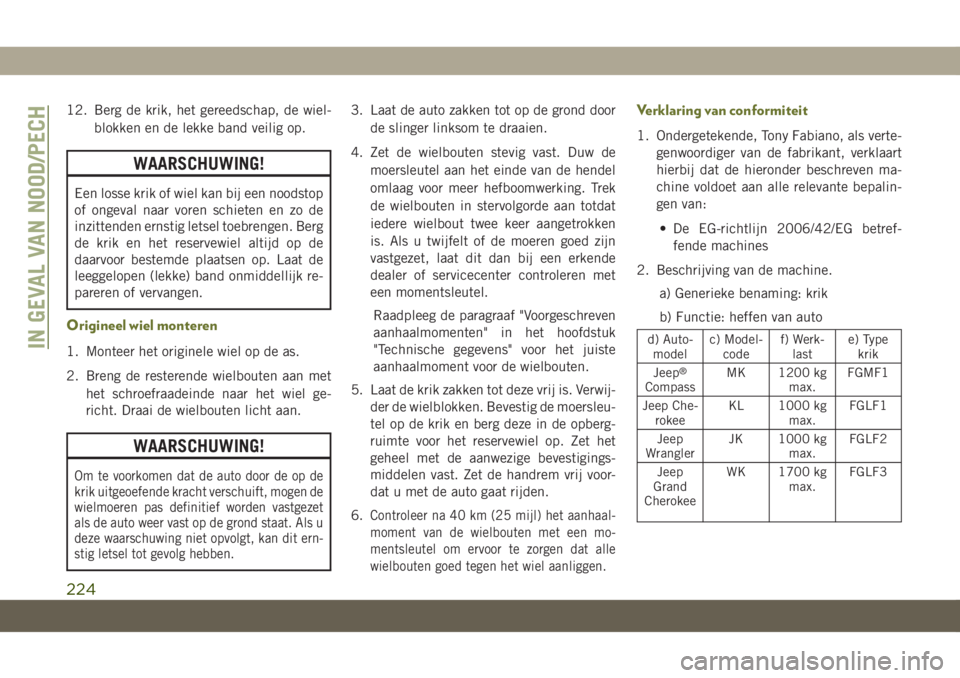

12. Berg de krik, het gereedschap, de wiel-
blokken en de lekke band veilig op.
WAARSCHUWING!
Een losse krik of wiel kan bij een noodstop
of ongeval naar voren schieten en zo de
inzittenden ernstig letsel toebrengen. Berg
de krik en het reservewiel altijd op de
daarvoor bestemde plaatsen op. Laat de
leeggelopen (lekke) band onmiddellijk re-
pareren of vervangen.
Origineel wiel monteren
1. Monteer het originele wiel op de as.
2. Breng de resterende wielbouten aan met
het schroefraadeinde naar het wiel ge-
richt. Draai de wielbouten licht aan.
WAARSCHUWING!
Om te voorkomen dat de auto door de op de
krik uitgeoefende kracht verschuift, mogen de
wielmoeren pas definitief worden vastgezet
als de auto weer vast op de grond staat. Als u
deze waarschuwing niet opvolgt, kan dit ern-
stig letsel tot gevolg hebben.
3. Laat de auto zakken tot op de grond door
de slinger linksom te draaien.
4. Zet de wielbouten stevig vast. Duw de
moersleutel aan het einde van de hendel
omlaag voor meer hefboomwerking. Trek
de wielbouten in stervolgorde aan totdat
iedere wielbout twee keer aangetrokken
is. Als u twijfelt of de moeren goed zijn
vastgezet, laat dit dan bij een erkende
dealer of servicecenter controleren met
een momentsleutel.
Raadpleeg de paragraaf "Voorgeschreven
aanhaalmomenten" in het hoofdstuk
"Technische gegevens" voor het juiste
aanhaalmoment voor de wielbouten.
5. Laat de krik zakken tot deze vrij is. Verwij-
der de wielblokken. Bevestig de moersleu-
tel op de krik en berg deze in de opberg-
ruimte voor het reservewiel op. Zet het
geheel met de aanwezige bevestigings-
middelen vast. Zet de handrem vrij voor-
dat u met de auto gaat rijden.
6.
Controleer na 40 km (25 mijl) het aanhaal-
moment van de wielbouten met een mo-
mentsleutel om ervoor te zorgen dat alle
wielbouten goed tegen het wiel aanliggen.
Verklaring van conformiteit
1. Ondergetekende, Tony Fabiano, als verte-
genwoordiger van de fabrikant, verklaart
hierbij dat de hieronder beschreven ma-
chine voldoet aan alle relevante bepalin-
gen van:
• De EG-richtlijn 2006/42/EG betref-
fende machines
2. Beschrijving van de machine.
a) Generieke benaming: krik
b) Functie: heffen van auto
d) Auto-
modelc) Model-
codef) Werk-
laste) Type
krik
Jeep
®
CompassMK 1200 kg
max.FGMF1
Jeep Che-
rokeeKL 1000 kg
max.FGLF1
Jeep
WranglerJK 1000 kg
max.FGLF2
Jeep
Grand
CherokeeWK 1700 kg
max.FGLF3
IN GEVAL VAN NOOD/PECH
224

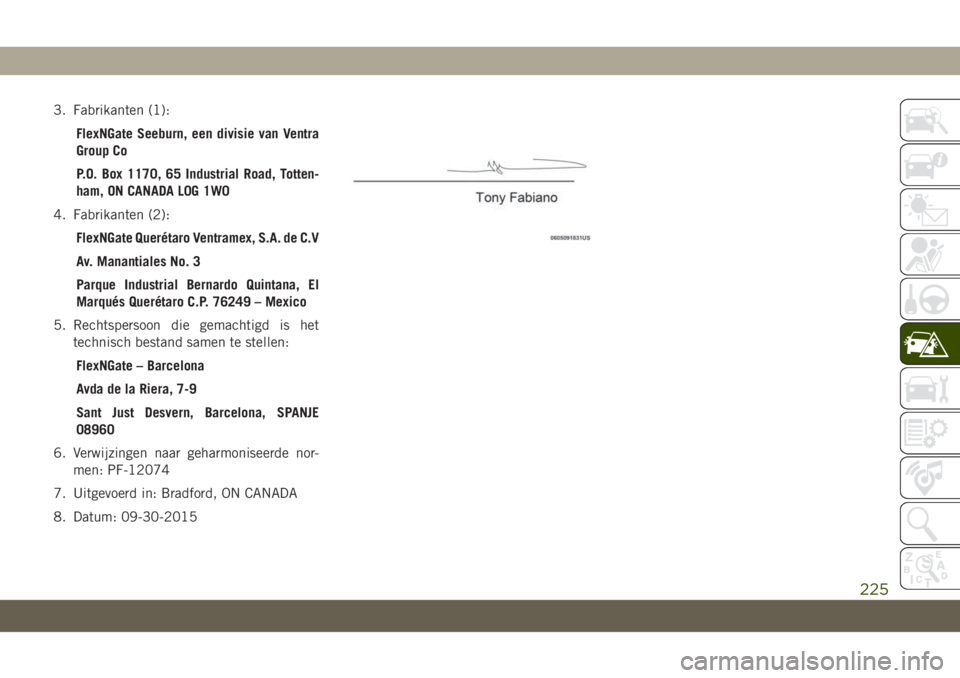

3. Fabrikanten (1):
FlexNGate Seeburn, een divisie van Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Fabrikanten (2):
FlexNGate Querétaro Ventramex, S.A. de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico
5. Rechtspersoon die gemachtigd is het
technisch bestand samen te stellen:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPANJE
08960
6. Verwijzingen naar geharmoniseerde nor-
men: PF-12074
7. Uitgevoerd in: Bradford, ON CANADA
8. Datum: 09-30-2015
225

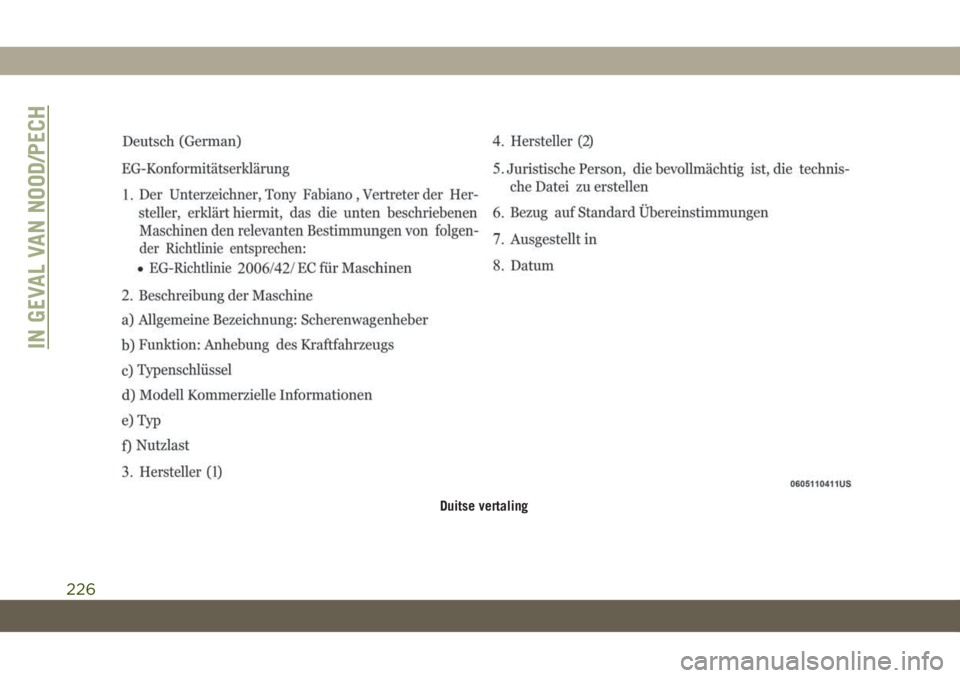

Duitse vertaling
IN GEVAL VAN NOOD/PECH
226

Voorzorgsmaatregelen voor gebruik van de
krik
Ter aanvulling van het handboek voor gebruik
en onderhoud waarbij dit supplement hoort,
worden hieronder enkele aanwijzingen gege-
ven over het juiste gebruik van de krik.
WAARSCHUWING!
Zorg ervoor dat de slinger bij gebruik vrij
kan draaien zonder dat u met uw hand over
de grond schuurt.
Ook de bewegende delen van de krik, de
"wormschroef" en koppelingen kunnen let-
sel veroorzaken: raak ze niet aan. Reinig
de krik grondig als er vet aan zit.
LET OP!
De krik is een hulpmiddel dat uitsluitend
is ontworpen voor het verwisselen van een
wiel, in het geval van een lekke band of
een beschadigde band van de auto waarin
deze is aangebracht of op auto's van het-
zelfde model. Ieder ander gebruik, bijv.
LET OP!
het opkrikken van andere automodellen of
andere zaken, is ten strengste verboden.
Gebruik hem nooit voor het uitvoeren van
onderhoud of reparaties onder de auto of
om zomerbanden te vervangen door win-
terbanden om omgekeerd. Begeef u nooit
onder de opgekrikte auto. Als er werk-
zaamheden onder het voertuig nodig zijn,
neemt u contact op met erkende dealer.
Onjuiste plaatsing van de krik kan ertoe
leiden dat de auto valt: zet de krik alleen
op de aangegeven plaatsen. Gebruik de
krik niet voor lasten die groter zijn dan die
op het label. Start de motor nooit terwijl de
auto is opgekrikt. Als de auto verder wordt
opgekrikt dan nodig, kan het geheel min-
der stabiel worden, met het risico dat de
auto plotseling met kracht valt. Krik de
auto daarom alleen zo ver als nodig voor
het vervangen van het (reserve)wiel.
Onderhoud
• Zorg ervoor dat er zich geen vuil ophoopt op
de "wormschroef".• Zorg dat de "wormschroef" altijd gesmeerd
is.
• Pas de krik nooit aan.
Gebruik de krik nooit:
• Bij temperaturen lager dan -40 °C.
• Op een zanderige of modderige onder-
grond.
• Op een ongelijke ondergrond.
• Op steile wegen.
• Onder extreme weersomstandigheden: on-
weer, tyfoons, orkanen, sneeuwstormen,
stormen, enz.
OPMERKING:
• De krik hoeft niet te worden afgesteld.
• De krik kan niet worden gerepareerd, en bij
een defect moet deze worden vervangen
door een andere originele krik.
• Er mag geen ander gereedschap dan de
slinger op de krik worden gemonteerd.
227

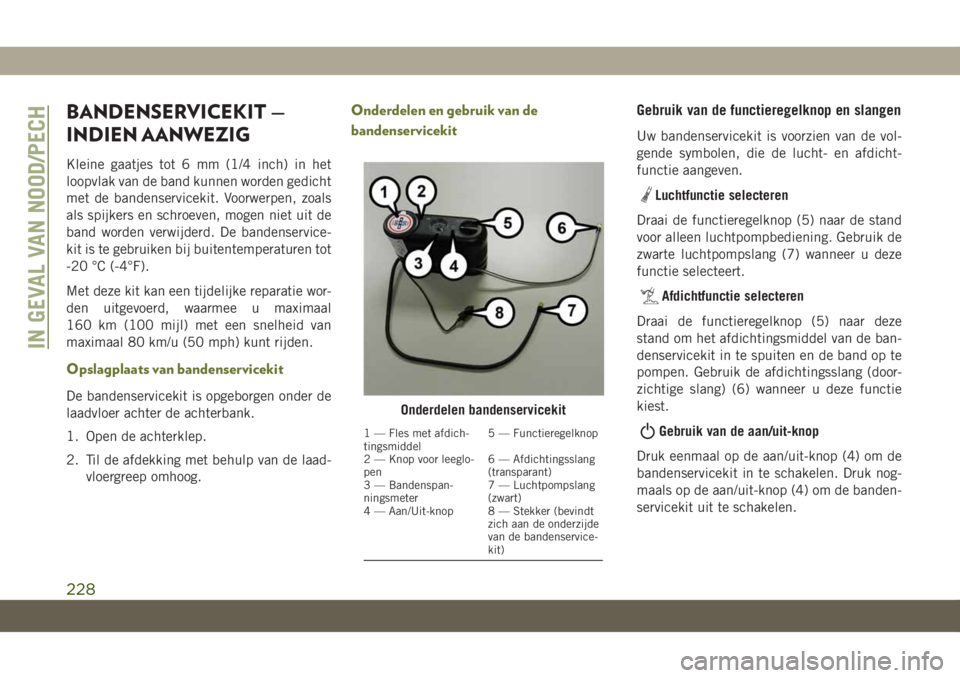

BANDENSERVICEKIT —
INDIEN AANWEZIG
Kleine gaatjes tot 6 mm (1/4 inch) in het
loopvlak van de band kunnen worden gedicht
met de bandenservicekit. Voorwerpen, zoals
als spijkers en schroeven, mogen niet uit de
band worden verwijderd. De bandenservice-
kit is te gebruiken bij buitentemperaturen tot
-20 °C (-4°F).
Met deze kit kan een tijdelijke reparatie wor-
den uitgevoerd, waarmee u maximaal
160 km (100 mijl) met een snelheid van
maximaal 80 km/u (50 mph) kunt rijden.
Opslagplaats van bandenservicekit
De bandenservicekit is opgeborgen onder de
laadvloer achter de achterbank.
1. Open de achterklep.
2. Til de afdekking met behulp van de laad-
vloergreep omhoog.
Onderdelen en gebruik van de
bandenservicekitGebruik van de functieregelknop en slangen
Uw bandenservicekit is voorzien van de vol-
gende symbolen, die de lucht- en afdicht-
functie aangeven.
Luchtfunctie selecteren
Draai de functieregelknop (5) naar de stand
voor alleen luchtpompbediening. Gebruik de
zwarte luchtpompslang (7) wanneer u deze
functie selecteert.
Afdichtfunctie selecteren
Draai de functieregelknop (5) naar deze
stand om het afdichtingsmiddel van de ban-
denservicekit in te spuiten en de band op te
pompen. Gebruik de afdichtingsslang (door-
zichtige slang) (6) wanneer u deze functie
kiest.
Gebruik van de aan/uit-knop
Druk eenmaal op de aan/uit-knop (4) om de
bandenservicekit in te schakelen. Druk nog-
maals op de aan/uit-knop (4) om de banden-
servicekit uit te schakelen.
Onderdelen bandenservicekit
1 — Fles met afdich-
tingsmiddel5 — Functieregelknop
2 — Knop voor leeglo-
pen6 — Afdichtingsslang
(transparant)
3 — Bandenspan-
ningsmeter7 — Luchtpompslang
(zwart)
4 — Aan/Uit-knop 8 — Stekker (bevindt
zich aan de onderzijde
van de bandenservice-
kit)
IN GEVAL VAN NOOD/PECH
228
