JEEP CHEROKEE 2019 Notice d'entretien (in French)

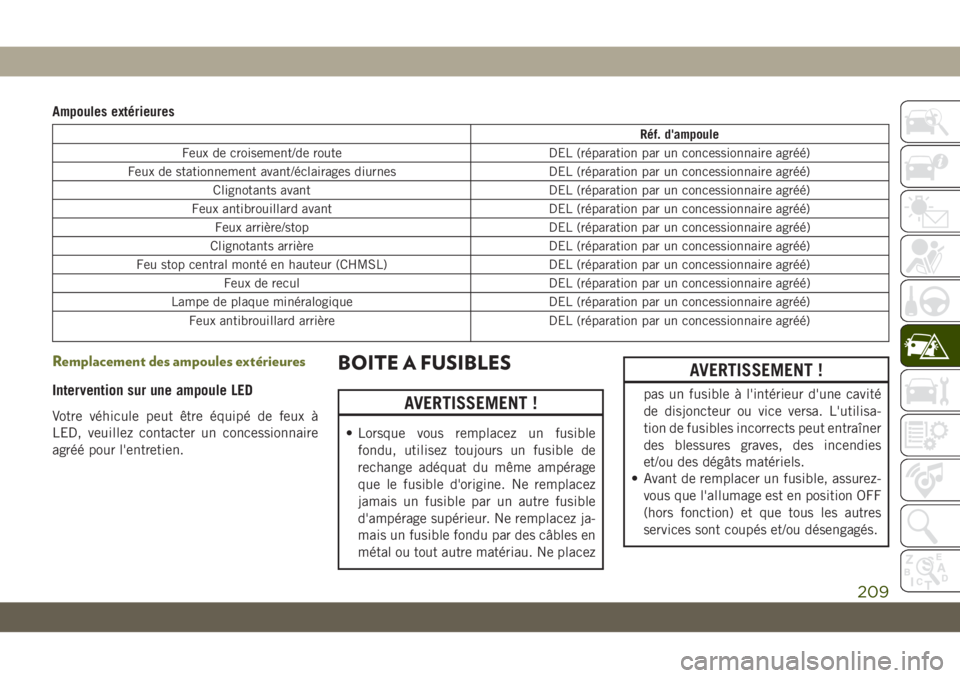

Ampoules extérieures
Réf. d'ampoule
Feux de croisement/de route DEL (réparation par un concessionnaire agréé)
Feux de stationnement avant/éclairages diurnes DEL (réparation par un concessionnaire agréé) Clignotants avant DEL (réparation par un concessionnaire agréé)
Feux antibrouillard avant DEL (réparation par un concessionnaire agréé) Feux arrière/stop DEL (réparation par un concessionnaire agréé)
Clignotants arrière DEL (réparation par un concessionnaire agréé)
Feu stop central monté en hauteur (CHMSL) DEL (réparation par un concessionnaire agréé) Feux de recul DEL (réparation par un concessionnaire agréé)
Lampe de plaque minéralogique DEL (réparation par un concessionnaire agréé)
Feux antibrouillard arrière DEL (réparation par un concessionnaire agréé)
Remplacement des ampoules extérieures
Intervention sur une ampoule LED
Votre véhicule peut être équipé de feux à
LED, veuillez contacter un concessionnaire
agréé pour l'entretien.
BOITE A FUSIBLES
AVERTISSEMENT !
• Lorsque vous remplacez un fusiblefondu, utilisez toujours un fusible de
rechange adéquat du même ampérage
que le fusible d'origine. Ne remplacez
jamais un fusible par un autre fusible
d'ampérage supérieur. Ne remplacez ja-
mais un fusible fondu par des câbles en
métal ou tout autre matériau. Ne placez
AVERTISSEMENT !
pas un fusible à l'intérieur d'une cavité
de disjoncteur ou vice versa. L'utilisa-
tion de fusibles incorrects peut entraîner
des blessures graves, des incendies
et/ou des dégâts matériels.
• Avant de remplacer un fusible, assurez-
vous que l'allumage est en position OFF
(hors fonction) et que tous les autres
services sont coupés et/ou désengagés.
209

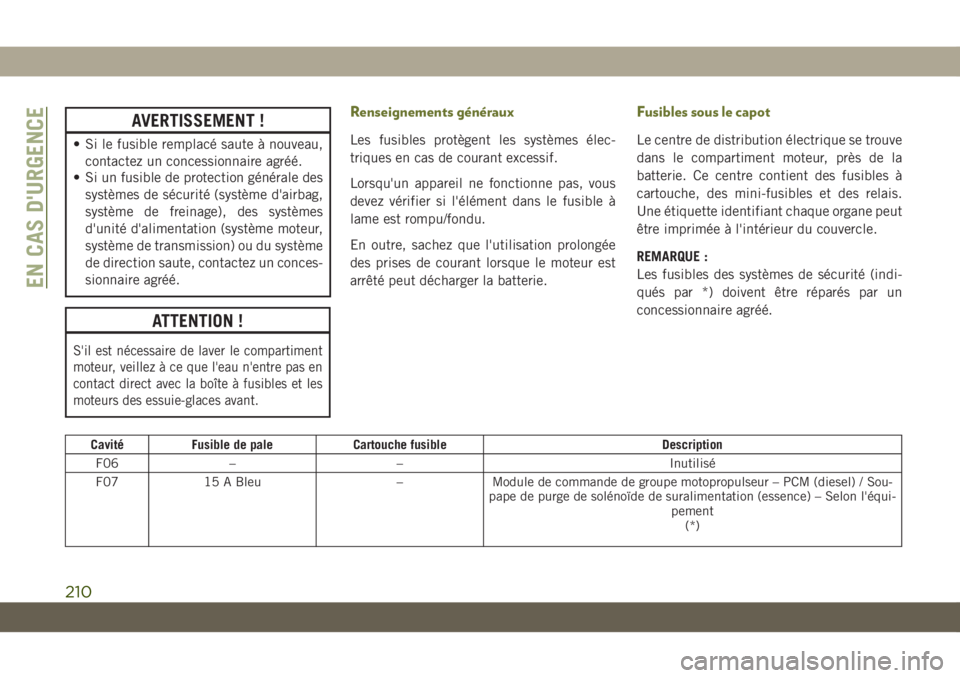

AVERTISSEMENT !
• Si le fusible remplacé saute à nouveau,contactez un concessionnaire agréé.
• Si un fusible de protection générale des
systèmes de sécurité (système d'airbag,
système de freinage), des systèmes
d'unité d'alimentation (système moteur,
système de transmission) ou du système
de direction saute, contactez un conces-
sionnaire agréé.
ATTENTION !
S'il est nécessaire de laver le compartiment
moteur, veillez à ce que l'eau n'entre pas en
contact direct avec la boîte à fusibles et les
moteurs des essuie-glaces avant.
Renseignements généraux
Les fusibles protègent les systèmes élec-
triques en cas de courant excessif.
Lorsqu'un appareil ne fonctionne pas, vous
devez vérifier si l'élément dans le fusible à
lame est rompu/fondu.
En outre, sachez que l'utilisation prolongée
des prises de courant lorsque le moteur est
arrêté peut décharger la batterie.
Fusibles sous le capot
Le centre de distribution électrique se trouve
dans le compartiment moteur, près de la
batterie. Ce centre contient des fusibles à
cartouche, des mini-fusibles et des relais.
Une étiquette identifiant chaque organe peut
être imprimée à l'intérieur du couvercle.
REMARQUE :
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Cavité Fusible de pale Cartouche fusible Description
F06 – – Inutilisé
F07 15 A Bleu –Module de commande de groupe motopropulseur – PCM (diesel) / Sou-
pape de purge de solénoïde de suralimentation (essence) – Selon l'équi- pement(*)
EN CAS D'URGENCE
210

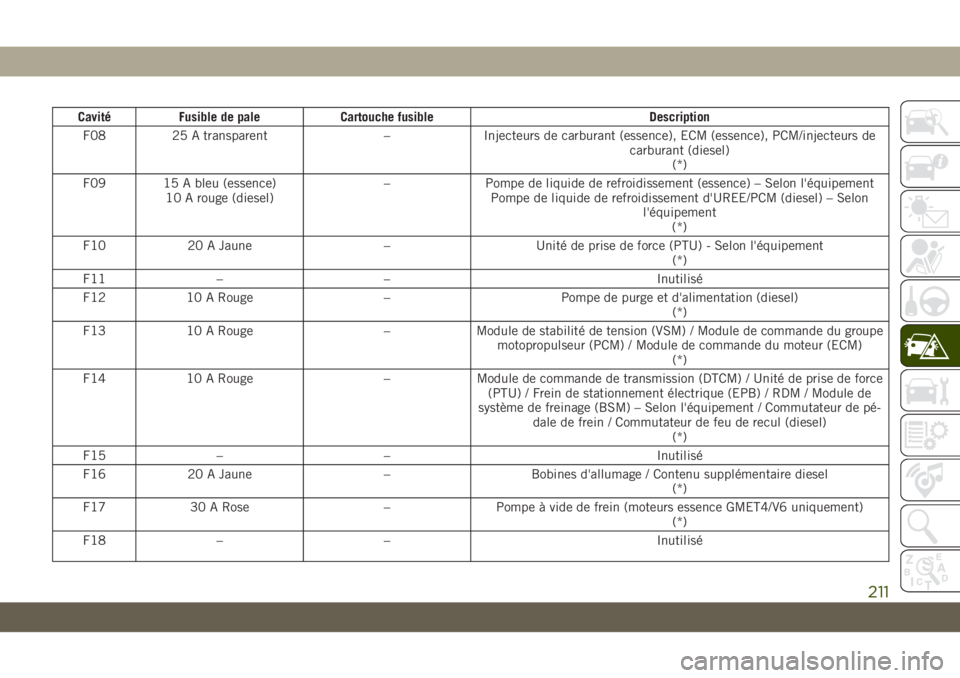

CavitéFusible de pale Cartouche fusible Description
F08 25 A transparent –Injecteurs de carburant (essence), ECM (essence), PCM/injecteurs de
carburant (diesel)(*)
F09 15 A bleu (essence) 10 A rouge (diesel) –
Pompe de liquide de refroidissement (essence) – Selon l'équipement
Pompe de liquide de refroidissement d'UREE/PCM (diesel) – Selon l'équipement(*)
F10 20 A Jaune –Unité de prise de force (PTU) - Selon l'équipement
(*)
F11 – – Inutilisé
F12 10 A Rouge –Pompe de purge et d'alimentation (diesel)
(*)
F13 10 A Rouge –Module de stabilité de tension (VSM) / Module de commande du groupe
motopropulseur (PCM) / Module de commande du moteur (ECM) (*)
F14 10 A Rouge –Module de commande de transmission (DTCM) / Unité de prise de force
(PTU) / Frein de stationnement électrique (EPB) / RDM / Module de
système de freinage (BSM) – Selon l'équipement / Commutateur de pé- dale de frein / Commutateur de feu de recul (diesel) (*)
F15 – – Inutilisé
F16 20 A Jaune –Bobines d'allumage / Contenu supplémentaire diesel
(*)
F17 30 A Rose –Pompe à vide de frein (moteurs essence GMET4/V6 uniquement)
(*)
F18 – – Inutilisé
211

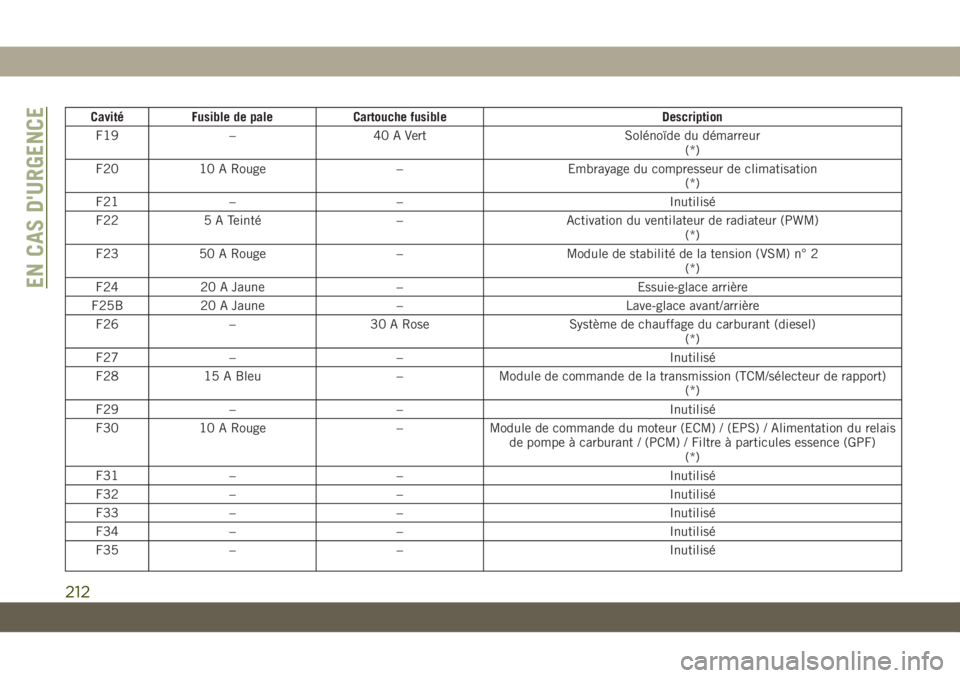

CavitéFusible de pale Cartouche fusible Description
F19 – 40 A Vert Solénoïde du démarreur
(*)
F20 10 A Rouge –Embrayage du compresseur de climatisation
(*)
F21 – – Inutilisé
F22 5 A Teinté –Activation du ventilateur de radiateur (PWM)
(*)
F23 50 A Rouge –Module de stabilité de la tension (VSM) n° 2
(*)
F24 20 A Jaune – Essuie-glace arrière
F25B 20 A Jaune – Lave-glace avant/arrière
F26 – 30 A Rose Système de chauffage du carburant (diesel)
(*)
F27 – – Inutilisé
F28 15 A Bleu –Module de commande de la transmission (TCM/sélecteur de rapport)
(*)
F29 – – Inutilisé
F30 10 A Rouge –Module de commande du moteur (ECM) / (EPS) / Alimentation du relais
de pompe à carburant / (PCM) / Filtre à particules essence (GPF) (*)
F31 – – Inutilisé
F32 – – Inutilisé
F33 – – Inutilisé
F34 – – Inutilisé
F35 – – Inutilisé
EN CAS D'URGENCE
212

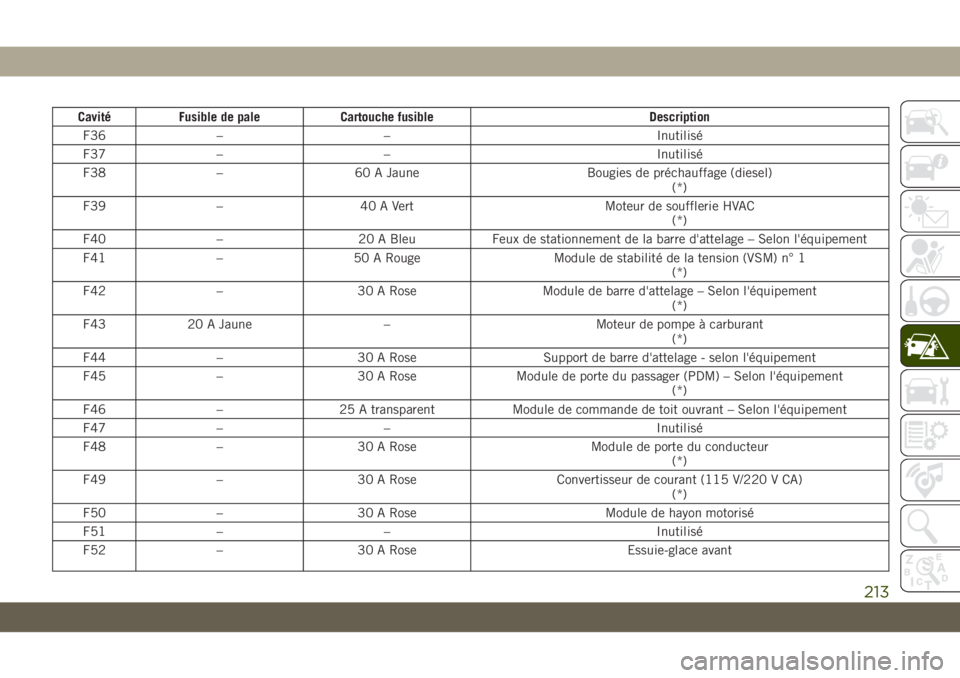

CavitéFusible de pale Cartouche fusible Description
F36 – – Inutilisé
F37 – – Inutilisé
F38 – 60 A Jaune Bougies de préchauffage (diesel)
(*)
F39 – 40 A Vert Moteur de soufflerie HVAC
(*)
F40 – 20 A BleuFeux de stationnement de la barre d'attelage – Selon l'équipement
F41 – 50 A Rouge Module de stabilité de la tension (VSM) n° 1
(*)
F42 – 30 A Rose Module de barre d'attelage – Selon l'équipement
(*)
F43 20 A Jaune – Moteur de pompe à carburant
(*)
F44 – 30 A Rose Support de barre d'attelage - selon l'équipement
F45 – 30 A Rose Module de porte du passager (PDM) – Selon l'équipement
(*)
F46 –25 A transparent Module de commande de toit ouvrant – Selon l'équipement
F47 – – Inutilisé
F48 – 30 A Rose Module de porte du conducteur
(*)
F49 – 30 A Rose Convertisseur de courant (115 V/220 V CA)
(*)
F50 – 30 A Rose Module de hayon motorisé
F51 – – Inutilisé
F52 – 30 A Rose Essuie-glace avant
213

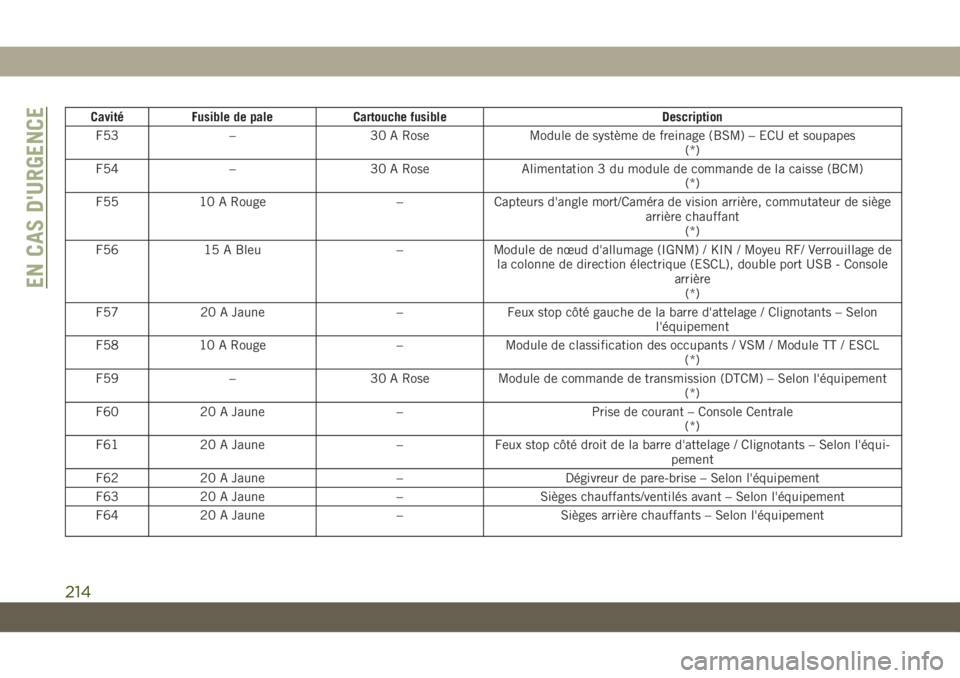

CavitéFusible de pale Cartouche fusible Description
F53 – 30 A Rose Module de système de freinage (BSM) – ECU et soupapes
(*)
F54 – 30 A Rose Alimentation 3 du module de commande de la caisse (BCM)
(*)
F55 10 A Rouge –Capteurs d'angle mort/Caméra de vision arrière, commutateur de siège
arrière chauffant(*)
F56 15 A Bleu –Module de nœud d'allumage (IGNM) / KIN / Moyeu RF/ Verrouillage de
la colonne de direction électrique (ESCL), double port USB - Console arrière(*)
F57 20 A Jaune –Feux stop côté gauche de la barre d'attelage / Clignotants – Selon
l'équipement
F58 10 A Rouge –Module de classification des occupants / VSM / Module TT / ESCL
(*)
F59 – 30 A RoseModule de commande de transmission (DTCM) – Selon l'équipement
(*)
F60 20 A Jaune –Prise de courant – Console Centrale
(*)
F61 20 A Jaune –Feux stop côté droit de la barre d'attelage / Clignotants – Selon l'équi-
pement
F62 20 A Jaune –Dégivreur de pare-brise – Selon l'équipement
F63 20 A Jaune –Sièges chauffants/ventilés avant – Selon l'équipement
F64 20 A Jaune –Sièges arrière chauffants – Selon l'équipement
EN CAS D'URGENCE
214

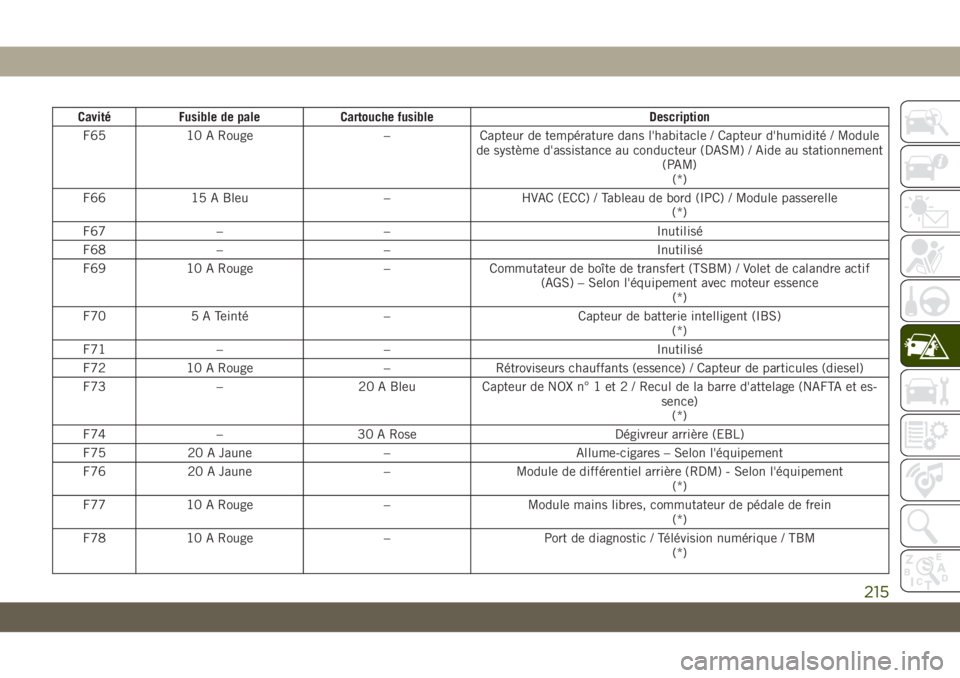

CavitéFusible de pale Cartouche fusible Description
F65 10 A Rouge –Capteur de température dans l'habitacle / Capteur d'humidité / Module
de système d'assistance au conducteur (DASM) / Aide au stationnement (PAM)(*)
F66 15 A Bleu –HVAC (ECC) / Tableau de bord (IPC) / Module passerelle
(*)
F67 – – Inutilisé
F68 – – Inutilisé
F69 10 A Rouge –Commutateur de boîte de transfert (TSBM) / Volet de calandre actif
(AGS) – Selon l'équipement avec moteur essence (*)
F70 5 A Teinté – Capteur de batterie intelligent (IBS)
(*)
F71 – – Inutilisé
F72 10 A Rouge –Rétroviseurs chauffants (essence) / Capteur de particules (diesel)
F73 – 20 A BleuCapteur de NOX n° 1 et 2 / Recul de la barre d'attelage (NAFTA et es-
sence)(*)
F74 – 30 A Rose Dégivreur arrière (EBL)
F75 20 A Jaune –Allume-cigares – Selon l'équipement
F76 20 A Jaune –Module de différentiel arrière (RDM) - Selon l'équipement
(*)
F77 10 A Rouge –Module mains libres, commutateur de pédale de frein
(*)
F78 10 A Rouge –Port de diagnostic / Télévision numérique / TBM
(*)
215

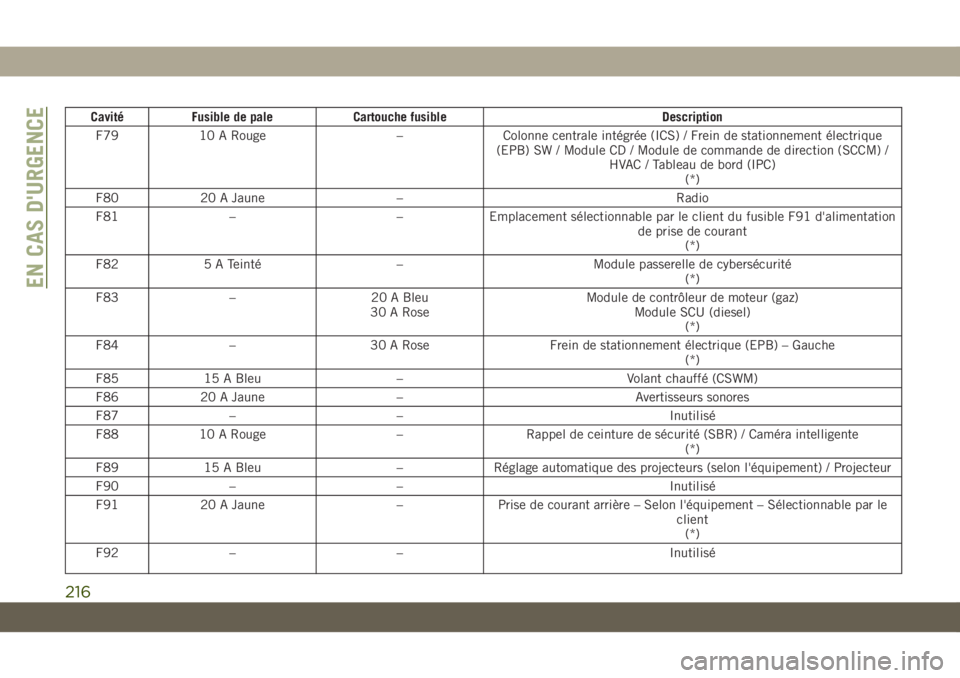

CavitéFusible de pale Cartouche fusible Description
F79 10 A Rouge –Colonne centrale intégrée (ICS) / Frein de stationnement électrique
(EPB) SW / Module CD / Module de commande de direction (SCCM) / HVAC / Tableau de bord (IPC)(*)
F80 20 A Jaune – Radio
F81 – –Emplacement sélectionnable par le client du fusible F91 d'alimentation
de prise de courant(*)
F82 5 A Teinté – Module passerelle de cybersécurité
(*)
F83 – 20 A Bleu
30 A Rose Module de contrôleur de moteur (gaz)
Module SCU (diesel) (*)
F84 – 30 A Rose Frein de stationnement électrique (EPB) – Gauche
(*)
F85 15 A Bleu – Volant chauffé (CSWM)
F86 20 A Jaune – Avertisseurs sonores
F87 – – Inutilisé
F88 10 A Rouge –Rappel de ceinture de sécurité (SBR) / Caméra intelligente
(*)
F89 15 A Bleu –Réglage automatique des projecteurs (selon l'équipement) / Projecteur
F90 – – Inutilisé
F91 20 A Jaune –Prise de courant arrière – Selon l'équipement – Sélectionnable par le
client(*)
F92 – – Inutilisé
EN CAS D'URGENCE
216

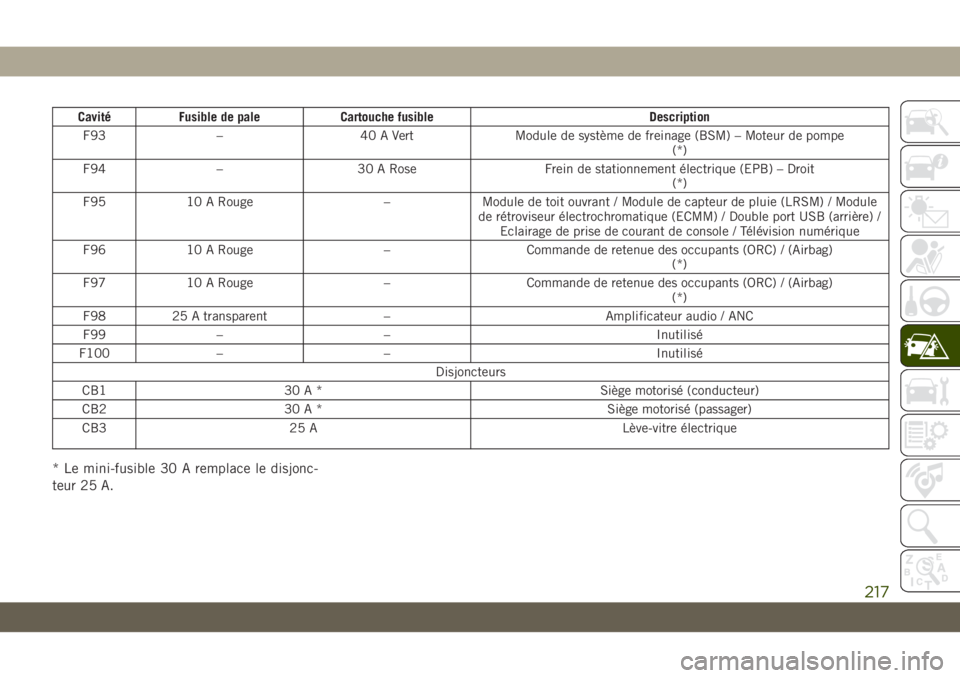

CavitéFusible de pale Cartouche fusible Description
F93 – 40 A Vert Module de système de freinage (BSM) – Moteur de pompe
(*)
F94 – 30 A Rose Frein de stationnement électrique (EPB) – Droit
(*)
F95 10 A Rouge –Module de toit ouvrant / Module de capteur de pluie (LRSM) / Module
de rétroviseur électrochromatique (ECMM) / Double port USB (arrière) / Eclairage de prise de courant de console / Télévision numérique
F96 10 A Rouge –Commande de retenue des occupants (ORC) / (Airbag)
(*)
F97 10 A Rouge –Commande de retenue des occupants (ORC) / (Airbag)
(*)
F98 25 A transparent – Amplificateur audio / ANC
F99 – – Inutilisé
F100 – – Inutilisé
Disjoncteurs
CB1 30 A * Siège motorisé (conducteur)
CB2 30 A * Siège motorisé (passager)
CB3 25 A Lève-vitre électrique
* Le mini-fusible 30 A remplace le disjonc-
teur 25 A.
217

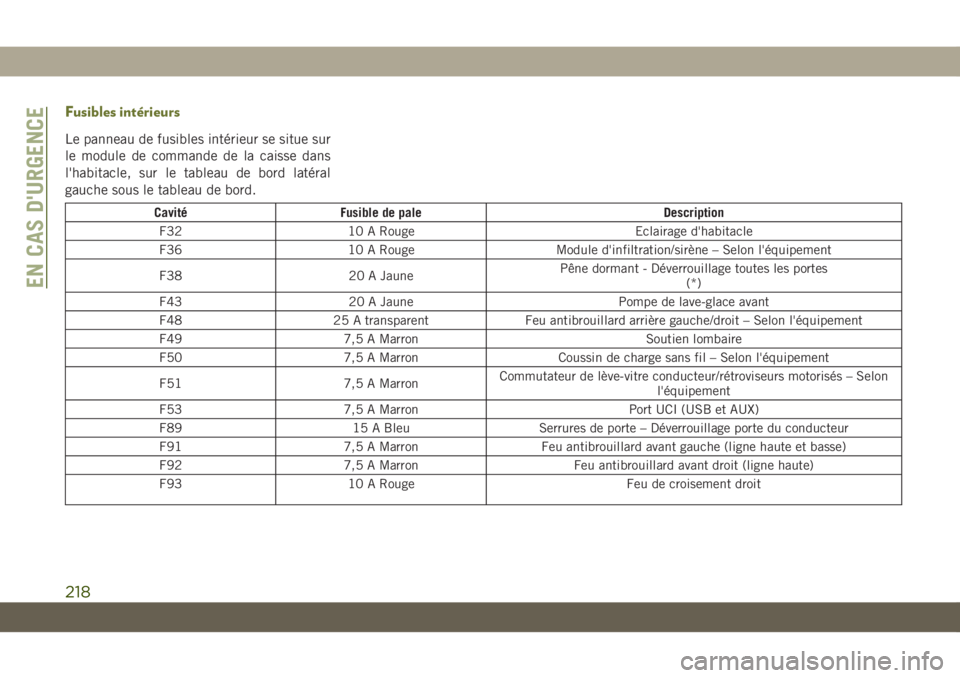

Fusibles intérieurs
Le panneau de fusibles intérieur se situe sur
le module de commande de la caisse dans
l'habitacle, sur le tableau de bord latéral
gauche sous le tableau de bord.
CavitéFusible de pale Description
F32 10 A Rouge Eclairage d'habitacle
F36 10 A Rouge Module d'infiltration/sirène – Selon l'équipement
F38 20 A Jaune Pêne dormant - Déverrouillage toutes les portes
(*)
F43 20 A Jaune Pompe de lave-glace avant
F48 25 A transparent Feu antibrouillard arrière gauche/droit – Selon l'équipement
F49 7,5 A Marron Soutien lombaire
F50 7,5 A Marron Coussin de charge sans fil – Selon l'équipement
F51 7,5 A MarronCommutateur de lève-vitre conducteur/rétroviseurs motorisés – Selon
l'équipement
F53 7,5 A Marron Port UCI (USB et AUX)
F89 15 A BleuSerrures de porte – Déverrouillage porte du conducteur
F91 7,5 A Marron Feu antibrouillard avant gauche (ligne haute et basse)
F92 7,5 A Marron Feu antibrouillard avant droit (ligne haute)
F93 10 A Rouge Feu de croisement droit
EN CAS D'URGENCE
218
